CKJ5系列交流真空接触器使用说明书
C K J5系列交流真空接触器符合标准：GB10963.1产品安装使用前，请仔细阅读使⽤说明书，并妥善保管，以备查阅。
一、用途及适用范围本系列产品适用于交流50Hz，主电路额定工作电压至1140V，额定工作电流至630A的电力系统中。
供销远距离接通和分断电路及频繁地起动的控制交流电动机之用，并于适当的保护装置组成电磁起动器，特别适宜于组成矿用隔爆型电磁起动器，也适宜于用来切换电容器组。
本产品在660~1140V的电力系统、380V重负荷场合及使用环境恶劣的场合均有明显的优越性。
二、安装及工作条件1、周围空气温度：-5℃~+40℃；且24h内的平均温度不超过+35℃；2、海拔：安装地点的海拔不超过2000m；3、湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下允许有较高的湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取措施。
4、污染等级：3；5、安装类别：Ⅲ；6、安装：安装面与垂真面倾斜度不超过±15度；7、冲击和振动：无显著冲击、震动和摇动的地方；8、运输和储存：-25℃~+55℃，在短时间内（24h）可达+70℃。
三、型号及其含义CKJ 5 -□ /□极数（三极可以不标出）额定工作电流（A）设计代号交流真空接触器-1-四、结构特点本产品主触头密封在真空容器，（称真空灭弧室），以真空为熄弧介质。
产品由真空灭弧室、框架及基座、电磁机构、转动部分、整流装置及辅助触头组等组成。
动触头部件通过波纹管连接杂在真空灭弧室中，保证了动触头做轴向转动时,灭弧室中真空度保持不变,所以通常在电弧第一次过零时就被熄灭，燃弧时间一般小于10ms。
五、主要技术参数1、技术参数（见表1）规格（A）额定工作电压（V）约定发热电流（A）额定工作电流（A）最大控制功率kW(690V)最大控制功率kW(1140V)机械寿命（万次）电寿命（万次）AC-4接通能力（100次）分断能力（25次）极限分断能力（3次）辅助触头数量辅助触头容量8080807012061251251251101851601601601402352502502502203704004004003505902630(630)630(630)630(630)5609300.5666114030012le10le250045006000两常开、两常闭三常开、三常闭AC-15为300VA、DC-13为60W,lth=5A。

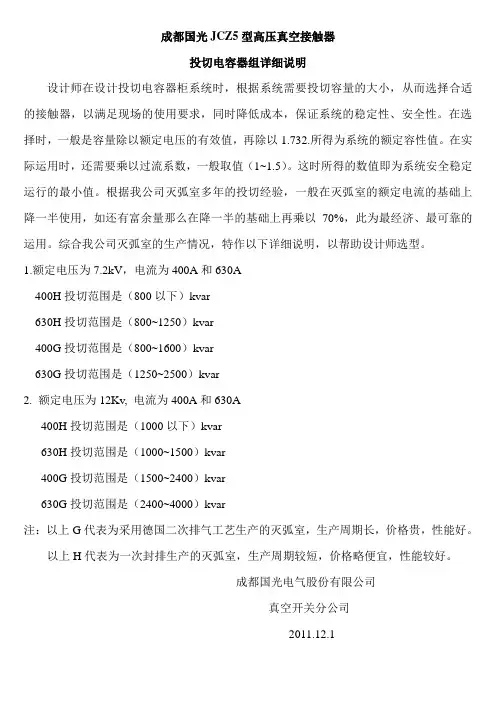

成都国光JCZ5型高压真空接触器(修改)2012
成都国光JCZ5型高压真空接触器
投切电容器组详细说明
设计师在设计投切电容器柜系统时，根据系统需要投切容量的大小，从而选择合适的接触器，以满足现场的使用要求，同时降低成本，保证系统的稳定性、安全性。
在选择时，一般是容量除以额定电压的有效值，再除以1.732.所得为系统的额定容性值。
在实际运用时，还需要乘以过流系数，一般取值（1~1.5）。
这时所得的数值即为系统安全稳定运行的最小值。
根据我公司灭弧室多年的投切经验，一般在灭弧室的额定电流的基础上降一半使用，如还有富余量那么在降一半的基础上再乘以70%，此为最经济、最可靠的运用。
综合我公司灭弧室的生产情况，特作以下详细说明，以帮助设计师选型。
1.额定电压为7.2kV，电流为400A和630A
400H投切范围是（800以下）kvar
630H投切范围是（800~1250）kvar
400G投切范围是（800~1600）kvar
630G投切范围是（1250~2500）kvar
2. 额定电压为12Kv, 电流为400A和630A
400H投切范围是（1000以下）kvar
630H投切范围是（1000~1500）kvar
400G投切范围是（1500~2400）kvar
630G投切范围是（2400~4000）kvar
注：以上G代表为采用德国二次排气工艺生产的灭弧室，生产周期长，价格贵，性能好。
以上H代表为一次封排生产的灭弧室，生产周期较短，价格略便宜，性能较好。
成都国光电气股份有限公司
真空开关分公司
2011.12.1。
真空接触器
串入合闸线圈回路，实现合闸保持；分闸时，线圈回
路断电，由分闸弹簧作用，衔铁释放，方轴通过操作 板和绝缘子带动灭弧室动导杆向下运动，接触器分闸。
真空接触器
对于电保持方案，保持线圈与合闸线圈串联用以
实现接触器长期合闸保持，而电容器用来消除辅助开
关常闭触点转换合闸回路时的电火花，从而提高辅助
开关常闭触点转换合闸回路的稳定性和可靠性。
续流二极管在回路中起到保护作用，电保持型二极
管串入保持线圈，机械保持型与合闸线圈并联。
真空接触器调试
1.接触器调试
用扳手卡住轴【20】使接触器合闸，对于机械锁扣方案，调整锁扣 机构【25】的前后位置，使接触器合闸机构合闸到位后其正好扣住→ 调整绝缘子【6】的上下位置，调整操作弹簧【7】的长度，长度 JCZ5-12J（D）系列为36±1mm（630A）、38±1mm（250A、400A）， JCZ5-7.2J（D）系列为34±1mm →旋转调整螺母【8】调整超程（调 整螺母与操作板【22】支点间间隙），超程为1.5±0.5mm，用塞规测 量→接触器分闸，调整限位螺栓【24】前后位置，调整触头开距，开 距: JCZ5-12J（D）系列为6.0mm，JCZ5-7.2J（D）系列为4.5mm （250A、400A）、5mm（630A）→旋转螺杆【10】，调整主弹簧长 度，螺杆每旋转半圈调整0.75mm。调整后，在接触器摩擦处加润滑 油，然后检查接触器在85%～110%额定操作电压下合闸动作是否正 常。对于机械锁扣方案检查，在交流真空接触器65%～120%额定操 作电压下分闸动作是否正常，对于电保持方案检查在60%～120%额 定操作电压下分闸动作是否正常。 三相合闸同期性可简单用灯泡法目测。如果三相合闸同期性不符合 序1.3 表平均分闸速度的要求，可微调调整螺母【8】的上下位置。

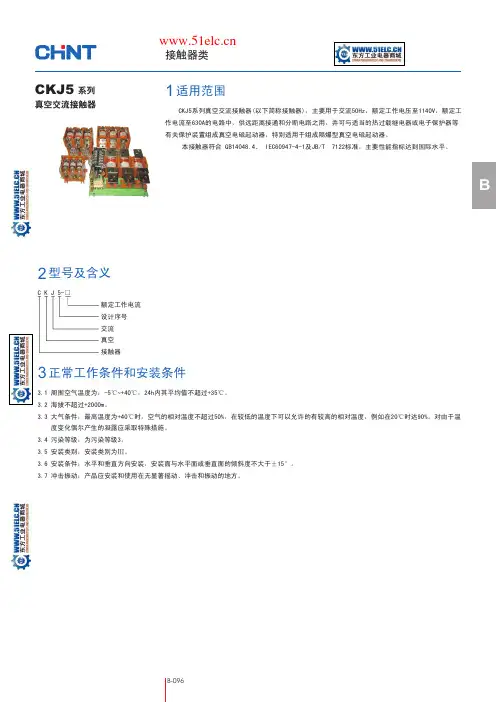

正泰CKJ5真空交流接触器
BCKJ5真空交流接触器CKJ5系列真空交流接触器(以下简称接触器)，主要用于交流50Hz，额定工作电压至1140V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器或电子保护器等有关保护装置组成真空电磁起动器，特别适用于组成隔爆型真空电磁起动器。
本接触器符合 GB14048.4、 IEC60947-4-1及JB/T 7122标准，主要性能指标达到国际水平。
1适用范围系列C K J 5-□额定工作电流 设计序号 交流 真空 接触器2型号及含义3.1 周围空气温度为：-5℃+40℃，24h内其平均值不超过+35℃。
~3.2 海拔不超过+2000m。
3.3 大气条件：最高温度为+40℃时，空气的相对温度不超过50%，在较低的温度下可以允许的有较高的相对温度，例如在20℃时达90%。
对由于温 度变化偶尔产生的凝露应采取特殊措施。
3.4 污染等级：为污染等级3。
3.5 安装类别：安装类别为Ⅲ。
3.6 安装条件：水平和垂直方向安装，安装面与水平面或垂直面的倾斜度不大于±15°。
3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
3正常工作条件和安装条件表11140V AC-44工作注：产品占用一对常闭辅助触头。
CKJ5-125160可另加一组两常开两常闭的辅助触头，需特殊定做并注明。
~CKJ5-1251251006015016-M86RT16-250CKJ5-1601601306017016-M86RT16-315CKJ5-25025020060112019-M1010RT16-400CKJ5-40040033060024021-M1010RT16-500CKJ5-6306305006021854140×5M1214RT16-630AC-15：720VA DC-13：69W Ui=690V Ith=10ACKJ5-125160 为两常开两常闭，CKJ5-250400为四常开四常闭，CKJ5-630为三常开三常闭~~接触器型号约定自由空气发热电流 Ith A 额定工作电流 Ie A AC-3电寿命根数2铜导线(mm )线圈功率(W)2铜排(mm )辅助触头基本参数配用的SCPD 辅助触头数量连接螺栓(mm)拧紧力矩(N·m)4.1 主要规格：4.1.1 按电流等级分为：125、160、250、400、630；4.1.2 按接触器线圈额定控制电源电压Us分为:交流50Hz:36V、110V、220V、380V。
CKJ5.真空接触器.使用说明书
CKJ5系列低压交流真空接触器使用说明书XXXXXXXX X X有限公司目录1 概述 (1)2 总体结构、工作原理及其工作特性 (1)3 产品主要技术参数 (2)4 产品外形尺寸、重量 (2)5 产品使用、操作方法 (3)6 参数设定及调试 (3)7 故障分析及排除 (3)8 运输、贮存要求 (3)9 开箱及检查 (4)10 注意事项 (4)安装使用前请仔细阅读使用说明书1 概述1.1 主要用途及适用范围CKJ5系列低压交流真空接触器，适用于交流50Hz、额定工作电压至1140V，额定工作电流至600A的电力系统中，远距离接通与分断线路及频繁地起动和停止控制交流电动机用；并适宜与各种保护装置(JDB电子综合保护器、JR9型过流保护装置、阻容吸收装置)组成磁力起动器，特别适宜组成防爆型磁力起动器。
1.2 产品特点采用真空灭弧技术，具自接通分断能力强、电寿命长、工作可靠性高、工作过程中几乎没有噪音等特点1.3 使用环境a.海拔高度不超过2000m；b.周围空气温度最高不超过+40℃,最低不低于-5℃；c.周围空气相对湿度，不大于95%（+25℃时）；d.安装与垂直面倾斜度不超过15度；e.无显著冲击，振动和摇动的场合；f.无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；g.在没有雨雪侵袭的地方；h.在三级污染以下的环境中；j.使用类别：AC3、AC4。
1.4 型号组成及其代表意义C K J 5 –□ / □额定电压(V)额定电流(A)设计序号交流真空接触器2 总体结构、工作原理及其工作特性2.1 真空接触器主要由真空灭弧系统、电磁系统、杠杆传动系统、辅助触头、整流装置、绝缘框架、底座等组成；零部件少，结构紧凑；2.2 触头被封闭在与外界隔绝的真空灭弧室中，不会因外部污染而影响其工作；2.3 以真空为熄弧介质，分断能力强、电寿命长，如AC-4电寿命平均3～4万次，有的产品可高达6万次以上，这对其他接触器来说是困难的；2.4 电弧不外喷(即喷弧距离为零)，不会引发火灾、爆炸等事故；2.5 工作过程中不会扩散出对人体有害的气体，保证工作环境的清洁；2.6 触头开距小，超程短，约等于同等容量空气式接触器的1/6～1/10，从而使整台接触器的外形尺寸小，重量轻，这为组合电器与成套装置的选用提供了实惠的产品；2.7 控制电路由直流磁系统与整流装置组成；2.8 工作过程中几乎没有噪音，保证工作环境的安静；2.9 交流电源与直流电源都能使用，方便用户的选用。
凯驰电气 CKJ5-800~1250 低压大电流系列 交流真空接触器 说明书
CKJ5（C）-800CKJ5（C ）-800A~1250A 使用于AC-2及类别的特定用途替代老产品。
开关管、操动机构、控制电磁铁、电源模块（适其他辅助部件组成，安装方式为水平或垂直安装常规产品二次机构采用电磁操作机构，控制电磁铁通过操动机构而实现接触器的合闸操作；分闸操作则由分闸弹簧实现。
根据用户需要可定制快速合闸的电子电源模块。
该系列产品结构紧凑、绝缘性能好，二次回路可维护性好，在无需经常维护的条件下仍保证其长久的电气与机械寿命。
欢迎用户选择使用。
凯驰电气驰电气气凯驰电凯驰电气电气凯驰电凯驰电气凯驰电气凯驰电驰产品特点•主回路•真空开关管采用国内知名厂家的产品。
技术成熟，质量可靠，市场信誉好。
•全绝缘组合式架构，结构独特、合理紧凑，外形美观，体积小巧。
独特的结构设计可方便组成单极、二极、三极和多极产品。
•独特的双重动端连接和双回路软联接，动端连接更可靠，导电截面大，接触电阻低。
•主电路绝缘经过优化，可以用于2kV 电压等级，工频耐压可以达7kV ，能安全替代老产品使用。
•电磁系统•采用大容量密封辅助开关，大大提高辅助开关的可靠性，使用安全。
•优化动作结构，降低线圈启动功率和保持功率，因而温升低，寿命长，更可靠。
•动衔铁分闸极限位置设置限位缓冲器，消除由于分闸反弹幅值过大带来的事故隐患。
•动作结构•使用长力臂设计，具有优秀的动作特性，适合高的触头压力。
•转轴支承灵活，受力无卡滞，轴向窜动小，提高了动作性能和一致性。
•合理的动作机构，确保真空管动导电杆轴向运动同轴度，提高了接触器性能和可靠性。
•增强主触头的接触压力，提高了电性能和动作特性。
指标优于同类产品。
•方便使用和维护•二次回路接线端子有功能标志，走线采用固定颜色区分，防止接线错误，方便检查接线。
接线端子位置可根据用户要求设置。
辅助触点数量可根据使用要求组合。
•带有专用安装螺栓，方便安装。
凯驰电气驰电气气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰型号选择指南CKJ(C)-无锡市凯驰电气有限公司交流真空接触器设计序号派生代号，根据用户需要C ：表示可用于容性负荷（AC6a 或AC6b ）的投切凯驰电气驰电气气凯驰电气凯驰电气凯驰电气凯驰电气驰电凯气凯驰电气凯驰参数表：性能参数单位CKJ51.14kV CKJ52kV CKJ5C 1.14kV CKJ5C 2kV 额定工作电压（U r ）kV1.142 1.142额定绝缘水平1min 工频耐受电压（U d ）kV 4.274.27冲击耐受电压（峰值）（U p ）kV 12额定频率（f r ）H Z 50额定工作电流（I e ）A 800100012501250额定单个电容器组开断电流（C2类）A —630额定背靠背电容器组开断电流（C2类）A —400额定负载和过载特性额定通断能力（I c ）（类别AC2）A 4I e （cos φ=0.95操作循环次数为50）额定耐受过载电流10s A 8I e主电路接触电阻μΩ≤120≤100≤80≤80额定操作频率AC1次/h600（机械寿命（合/分循环）100万次）AC2120（机械寿命（合/分循环）100万次）机械保持120（机械寿命（合/分循环）30万次）电气耐久性（电寿命）AC1万次50（关合电流1I e ，开断电流1I e ，cos φ=0.95）AC2万次5（关合电流2.5I e ，开断电流2.5I e ，cos φ=0.65）二次电路对地绝缘耐压2000V50Hz （1min ）控制电路额定电压（U s ）（85%~110%）V ac./dc.110V、220V、380V 额定功率电气保持W启动＜900W 保持＜30W机械保持合闸＜900W 分闸＜700W操作时间合闸ms ≤120分闸ms ≤120机械保持分闸时间ms ≤60辅助开关额定绝缘电压V AC380V 额定工作电压V AC380V ，DC250V约定发热电流A10额定工作电流或功率AC-12/16A ；AC-15/720V A ；DC-12/5A凯驰电气驰电气气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰外形及安装尺寸图单极（1P ）凯驰电气驰电气气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰选型或使用前请与本公司技术部确认技术参数联系方式：邢工138****5251-6--6-两极（2P ）和三极（3P ）凯驰电气气气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰电气凯驰气凯驰电气凯驰电气凯驰二次接线原理图•电气自保持气驰电气气凯凯驰电气凯驰电凯驰电气凯驰电气驰电气凯驰。
CKJ接触器说明
CKJ5交流低压真空接触器交流低压真空接触器CKJ5、CKJ系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力网络，供直接或远距离接通和分断主电路之用。
因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作于油田、化工等场合。
一、工作条件1．海拨高度不超过2000米。
2．环境空气温度：-25～+40℃。
3．空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。
最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。
4．安装面与垂直面的倾斜度不超过15°。
安装类别通常为第Ⅲ类。
5．环境污染等级为3级。
6．振动不大于30米/秒的场。
二、主要技术参数型号额定电压(工频)(V) 额定电流(A) 主触头参数工频耐压V(有效值) 主电路控制电路开距(mm) 超程(mm) 终压力(N) 主电路辅助电路控制电路 CKJ5-80/1140 1140 36,110,220,380 80 1.8±0.2 >1 30±5 4200 2500 2000 CKJ5-125/1140 1140 36,110,220,380 125 1.8±0.2 >1 30±5 4200 2500 2000 CKJ5-160/1140 1140 36,110,220,380 160 1.8±0.2 >1 30±5 4200 2500 2000 CKJ5-250/1140 1140 36,110,220,380 250 2±0.2 >1.5 80±10 4200 2500 2000 CKJ5-400/1140 1140 36,110,220,380 400 20+0.5 >1.5 120±20 4200 2500 2000 CKJ5-600/1140 1140 36,110,220,380 600 20+0.5 >1.5 190±20 4200 2500 2000 型号接通能力分通能力极限分断电流(A) 电寿命次数机械寿命次数质量 AC3 AC4 CKJ5-80/1140 10 Ie,100次 8 Ie,25次 2000,3次60×104 6×104 300×104 3.8kg CKJ5-125/1140 10 Ie,100次 8 Ie,25次 2000,3次60×104 6×104 300×104 3.8kg CKJ5-160/1140 10 Ie,100次 8 Ie,25次 2000,3次60×104 6×104 300×104 3.8kg CKJ5-250/1140 10 Ie,100次 8 Ie,25次 4500,3次60×104 6×104 300×104 8kg CKJ5-400/1140 10 Ie,100次 8 Ie,25次 4500,3次60×104 2×104 300×104 11.3kg CKJ5-600/1140 10 Ie,100次 8 Ie,25次 6000,3次60×104 0.5×104 300×104 19.5kg三、结构及工作原理接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。
第四章 矿用隔爆型低压真空磁力起动器及馈电开关
第四章矿用隔爆型低压真空磁力起动器及馈电开关第三章我公司常用低压真空磁力起动器及馈电开关第一节 QBZ-80、120、200矿用隔爆型真空磁力起动器原理图解矿用各型真空磁力起动器，其工作原理、外形、结构大多相似。
下面先对其中某一型号的起动器作一详细剖析，讲解其工作原理、接线方法、分立元件的作用等。
通过这一小节，能起到触类旁通的作用，以便对其它类型开关作进一步的分析。
一、图解QBZ-80、120、200图一 QBZ-80、120、200内部结构图图二 QBZ-80、120、200原理图上面两张图是QBZ-80、120、200开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：图四图五真空接触器结构图图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图六图七 QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合呢？图八原理图八很好的解决了这个问题。
接触器说明书-V5
目录1.关于使用快插式接触器模块的信息 (4)2. 规则 (4)3. 规程 (5)4. 防爆类型 (5)5. 技术数据 (5)5.1 快插式接触器模块HPC450-1-V5 (5)5.2 快插式接触器模块HPC450-3-V5 (5)5.3 漏电闭锁 (6)5.4 绝缘监测 (6)5.5 中性点绝缘电网中先导回路监测 (7)5.6 PTC温度测量电路 (7)5.7 PT100温度测量电路 (7)5.8 过载和短路保护装置 (8)6. 综述 (8)6.1 主回路结构 (8)6.2 监测和控制装置综述 (9)6.2.1 保护模块MPE综述 (9)6.2.2 PDIM-2D-GBA显示和输入输出继电器模块 (10)6.2.3显示器模块DIS-2D描述 (11)6.2.4 输入/输出继电器模块IM-2D描述 (13)6.3 并行控制 (17)6.3.1 先导回路控制-自复位按键操作 (17)6.3.2 先导回路控制-单节点旋钮操作 (19)6.3.3 输入/输出继电器模块操作-单节点自锁开关操作 (20)6.4 串接到高级控制系统 (21)7. 操作 (22)7.1 显示器模块DIS-2D描述 (22)7.2 菜单种类 (23)7.2.1 电工菜单 (23)7.2.2 工程师菜单 (25)7.2.3 使用者菜单 (33)7.2.4 服务菜单 (40)7.3 错误信息显示 (52)8. 监测功能描述 (59)8.1 过载分断 (59)8.2 短路分断装置 (61)8.3 相平衡 (62)8.4 绝缘监测（ESA） (62)8.5 漏电闭锁 (63)8.6 温度监测(PTC热敏电阻和PT100) (64)8.6.1 PTC温度监测 (64)8.6.2 PT100温度监测 (65)8.7 先导回路监测 (65)8.8 中性点漂移(中性点接地电网中故障电流监测) (67)8.9 高压测试（只用于3.3kV接触器模块） (68)8.10 并行操作时的电流监测 (69)9. 安全回路功能 (70)10. 短路分断实验 (70)1.关于使用快插式接触器模块的信息为了正确使用该模块必须注意下列各点：快插式接触器模块必须安装在隔爆腔室中使用。
JCZ5真空交流接触器说明书
JCZ5型户内交流高压真空接触器安装使用说明书无锡普天科技有限公司目录1、概述 (1)2、结构和工作原理 (7)3、吊运、安装、调试和真空灭弧室的更换 (7)4、使用与故障处理 (8)5、维护 (9)6、贮存 (10)7、随机文件 (10)8、定货须知 (10)无锡普天科技有限公司地址：江苏省无锡市高浪东路999号网络研发楼A栋一楼 邮编：214131 销售咨询：(0510) 82305738，85215738，139********技术咨询：(0510) 85219650，133********传 真：(0510）82301121，82305738网 址： www.gtvac.hkEmail：gtvac@ gtvac@ gtvac@1 概述JCZ5型户内交流高压真空接触器(以下简称接触器)系（50Hz）（7.2/12kV）三相户内控制电器设备，适用于额定电压7.2/12kV及以下电压等级、额定工作电流至250A、400A、630A的电力系统，可对用电设备进行频繁操作和控制。
产品型号及其含义D型（电保持方式）额定工作电压分为两种： 7.2 kV 、12kV额定工作电流分为三种： 250A、400A、630A额定动热稳定电流分为两种： 4kA（250A、400A）6.3kA（630A）控制电压类别及数值分四种： 110VAC、220VAC110VDC、220VDC例如：额定工作电压12 kV，主回路额定工作电流400A，保持方式为J 型，控制电压交流220VAC，表示为JCZ5-12J/D400-4-220AC。
1.1环境条件本接触器正常使用条件为：a.周围空气温度上限：+40℃下限：-25℃b.海拔高度不超过1000mc.湿度相对湿度： 日平均值不大于95%，月平均值不大于90%； 水蒸气压： 日平均值不大于2.2×10 -3Pa；月平均值不大于1.8×10 -3Pa；d.周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。
凯驰电气 CKJ5-400A 及以下系列 交流真空接触器 使用说明书
-1-CKJ5-400A 及以下系列CKJ5-400A 及以下系列交流真空接触器是市场主流机型，具有分断能力强、触头不氧化、电弧不外露、安全可靠、使用寿命长、免维护、低噪音等优点。
其卓越的开断技术能在特别苛刻的条件下频繁操作使用。
适用于控制和保护电动机、电器控制等场合。
广泛应用于各工业领域的电器设备控制。
可完全替代传统电器使用，并具有使用的经济性。
本公司通过总结多年来用户的使用体验，依据用户对市场上原有产品的改进意见而改进设计的通用产品，使产品无论外观还是性能指标、可靠性及易使用维护上都有较大提高。
欢迎用户选择使用。
无锡市凯驰电气有限公司 E-mail:*****************电话（TEL ）：*************传真（FAX ）：*************Wuxi Kaichi Electric CO.,LTD2019CKJ5-100、125、160/1140CKJ5-63、80/1140CKJ5-250/1140CKJ5-400/1140选型或使用前请与本公司技术部确认技术参数 联系方式： 邢工 138****5251-2-型号选择指南CKJ5(C)-400(KE)/1140-MC额定工作电压（V ）无锡市凯驰电气有限公司交流真空接触器设计序号派生代号，根据用户需要C ：表示可用于容性负荷（AC6a 或AC6b ）的投切额定工作电流（A ）一般派生标志，根据用户需要E ：采用电子模块K ：快速合闸控制电压等级控制电压类别C ：36VA ：交流F ：110V （127V ）C ：交流直流通用H ：135VD ：直流M ：220V （240V ）P ：380V （400V ）选型或使用前请与本公司技术部确认技术参数 联系方式： 邢工 138****5251-3-主电路技术参数：性能参数单位63/1140160/1140250/1140400/1140额定工作电压（U r ）V 1140额定工作电流（I e ）A 63、80100,125,160200,250320,400额定发热电流（I th ）A 80160250400额定接通能力（I ）A 800160025004000额定分断能力（I c ）A 640128020003200额定绝缘水平额定工频耐受电压断口kV 10相间及对地kV 4.2额定冲击耐受电压(峰值)断口kV 12相间及对地kV 12主电路接触电阻μΩ≤350≤350≤200≤200额定操作频率AC-3次/h600AC-4120短时（20s ）2000机械耐久性（机械寿命）万次300电气耐久性（电寿命）AC3万次60（关合电流6I e 开断电流1I e cos φ=0.35）AC4万次6（关合电流6I e开断电流6I ecos φ=0.35）控制、辅助回路•控制电源电压Us：ac./dc.110V、220V、380V 或根据用户要求定制。
CKJ5真空接触器的构造及动作原理
开始，先上图：
图1
图2
这两幅图基本上就展示出了CKJ5真空接触的构造。
上面的那个是CKJ5-80、120接触器下面的是CKJ5-200接触器。
虽然他们的外形有一点点不一样，但是构造和原理都是一样。
真空管固定的绝缘框架上，真空管的动触头导杆与一个L型的绝缘板的短边2连接。
L型的长边1上带有衔铁。
L 板的顶角部带有一个转轴。
L型板可以围绕转轴旋转。
在不通电的情况下，L型板的长边在弹簧（图1）的作用下保持在上部位置（图2）使短边拉开真空管的动触点。
带电以后，电磁线圈的磁力吸合衔铁，使L型板长边1向下运动。
L型板围绕转轴旋转，短边向左运动，带动真空管动触点闭合。
接通电路。
停电以后，在弹簧的作用下，L型板复位。
CKJ5系列真空交流接触器 说明书
CKJ5系列真空交流接触器 CKJ5系列真空交流接触器(以下简称接触器)，主要用于交流50Hz，额定工作电压至1140V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器或电子保护器等有关保护装置组成真空电磁起动器，特别适用于组成隔爆型真空电磁起动器。
符合标准： GB 14048.4、 IEC 60947-4-1及JB/T 7122。
1 适用范围C K J 5-□2 型号及含义额定工作电流设计序号交流真空接触器3.1 周围空气温度为：-5℃~+40℃，24h内其平均值不超过+35℃。
3.2 海拔不超过+2000m。
3.3 大气条件：最高温度为+40℃时，空气的相对温度不超过50%，在较低的温度下可以允许的有较高的 相对温度，例如在20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊措施。
3.4 污染等级：为污染等级3。
3.5 安装类别：安装类别为Ⅲ。
3.6 安装条件：水平和垂直方向安装，安装面与水平面或垂直面的倾斜度不大于±15°。
3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
3 正常工作条件和安装条件4.1 主要规格：4.1.1 按电流等级分为：125、160、250、400、630；4.1.2 按接触器线圈额定控制电源电压Us分为:交流50Hz:36V、110V、220V、380V。
4.2 技术参数：4.2.1 接触器的额定工作电压(Ue)和额定绝缘电压(Ui)为1140V；4 主要参数及技术性能表14工作注：产品占用一对常闭辅助触头。
CKJ5-125~160可另加一组两常开两常闭的辅助触头，需特殊定做并注明。
CKJ5-12515016-M86RT16-250CKJ5-16017016-M86RT16-315CKJ5-250112019-M1010RT16-400CKJ5-400024021-M1010RT16-500CKJ5-63021854140×5M1214RT16-630AC-15：720VA DC-13：69W Ui=690V Ith=10ACKJ5-125~160 为两常开两常闭，CKJ5-250~400为四常开四常闭，CKJ5-630为三常开三常闭接触器型号额定工作电流 Ie A AC-3电寿命根数2铜导线(mm )线圈功率(W)2铜排(mm )辅助触头基本参数配用的SCPD 辅助触头数量连接螺栓(mm)拧紧力矩(N·m)4.2.2 接触器的主要参数及技术性能指标见表1。
