戴维宁定理有源二端网络等效参数的测定
电工学4个实验教程.doc
实验一 戴维宁定理——有源二端网络等效参数的测定一．实验目的1．验证戴维宁定理、诺顿定理的正确性，加深对该定理的理解； 2．掌握测量有源二端网络等效参数的一般方法。
二．实验原理1．戴维宁定理戴维宁定理指出：任何一个有源二端网络，总可以用一个电压源U S 和一个电阻R S 串联组成的实际电压源来代替，其中：电压源U S 等于这个有源二端网络的开路电压U OC , 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O 。
U S 、R S 和I S 、R S 称为有源二端网络的等效参数。
2．有源二端网络等效参数的测量方法 (1)开路电压、短路电流法在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U OC , 然后再将其输出端短路，测其短路电流I S Ｃ，且内阻为：SCOCS I U R =。
若有源二端网络的内阻值很低时，则不宜测其短路电流。
(2)伏安法一种方法是用电压表、电流表测出有源二端网络的外特性曲线，如图1-1所示。
开路电压为U OC ，根据外特性曲线求出斜率tg φ，则内阻为：IUR ∆∆==φtg S 。
另一种方法是测量有源二端网络的开路电压U OC ，以及额定电流I N 和对应的输出端额定电压U N ，如图1-1所示，则内阻为：NNOC S I U U R -=。
(3)半电压法如图1-2所示，当负载电压为被测网络开路电压U OC 一半时，负载电阻R L 的大小（由电阻箱的读数确定）即为被测有源二端网络的等效内阻R S 数值。
(4)零示法在测量具有高内阻有源二端网络的开路电压时，用电压表进行直接测量会造成较大的误差，U U NI NU I UI SC图6-1V 图6-2U SU OCU OC有源网络V有源网络图1-1图1-2为了消除电压表内阻的影响，往往采用零示测量法，如图1-3所示。
零示法测量原理是用一低内阻的恒压源与被测有源二端网络进行比较，当恒压源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”，然后将电路断开，测量此时恒压源的输出电压U ，即为被测有源二端网络的开路电压。
戴维南定理─有源二端网络等效参数的测定(实验报告)
戴维南定理─有源二端网络等效参数的测定(实验报告)实验二、戴维南定理─有源二端网络等效参数的测定实验时间：2018年5月9 日（必须填写）9(2) 伏安法 用电压表、电流表测出有源二端网络的外特性如图3-1所示。
根据外特性曲线求出斜率tg φ，则内阻R O =tg φ=SCOCI U ΔIΔU =用伏安法，主要是测量开路电压及电流为额定值I N 时的输出端电压值U N ，则内阻为R O =NNOCI UU -若二端网络的内阻值很低时，则不宜测其短路电流。
图3-1图 3-2(3) 半电压法(a) (b)图3-4【实验主要过程】（应包括主要实验步骤、观察到的现象、变化的规律以及相应的解释等）1. 用开路电压、短路电流法测定戴维南等效电路的UOC 和R。
按图3-4(a)电路接入稳压电源ES 和恒流源IS及可变电阻箱RL ，测定 UOC和R。
2. 负载实验按图3-4(a)改变RL阻值，测量有源二端网络的外特性。
3. 验证戴维南定理用一只1KΩ的电位器，将其阻值调整到等于的等效内阻R0或称网络的入端电阻Ri。
【数据表格】（画出数据表格，写明物理量和单位）表3-2UOC (v) ISC(mA) R=UOC/ISC(Ω)4.03 12.06 334.16表3-3（负载试验）RL(Ω) 0 ∞U(v) 0.27 1.26 1.36 1.44 1.56 1.67 1.74 1.86I(mA) 11.51 8.33 8.03 7.81 7.45 7.12 6.91 6.53表3-3（验证戴维南定理）RL(Ω) 0 ∞U(v) 2.61 2.68 2.74 2.81 2.85 2.90 2.95 3.01I(mA) 4.10 3.90 3.72 3.52 3.41 3.29 3.13 2.95 【数据处理及结果】。
实验1 戴维宁定理——有源二端网络等效参数的测定
实验一 戴维宁定理——有源二端网络等效参数的测定一．实验目的1．验证戴维宁定理、诺顿定理的正确性，加深对该定理的理解； 2．掌握测量有源二端网络等效参数的一般方法。
二．实验原理1．戴维宁定理和诺顿定理戴维宁定理指出：任何一个有源二端网络，总可以用一个电压源U S 和一个电阻R S 串联组成的实际电压源来代替，其中：电压源U S 等于这个有源二端网络的开路电压U OC , 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O 。
诺顿定理指出：任何一个有源二端网络，总可以用一个电流源I S 和一个电阻R S 并联组成的实际电流源来代替，其中：电流源I S 等于这个有源二端网络的短路电源I SC , 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O 。
U S 、R S 和I S 、R S 称为有源二端网络的等效参数。
2．有源二端网络等效参数的测量方法 (1)开路电压、短路电流法在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U OC , 然后再将其输出端短路，测其短路电流I S Ｃ，且内阻为：SCOCS I U R =。
若有源二端网络的内阻值很低时，则不宜测其短路电流。
(2)伏安法一种方法是用电压表、电流表测出有源二端网络的外特性曲线，如图1-1所示。
开路电压为U OC ，根据外特性曲线求出斜率tg φ，则内阻为：IUR ∆∆==φtg S 。
另一种方法是测量有源二端网络的开路电压U OC ，以及额定电流I N 和对应的输出端额定电压U N ，如图1-1所示，则内阻为：NNOC S I U U R -=。
(3)半电压法如图1-2所示，当负载电压为被测网络开路电压U OC 一半时，负载电阻R L 的大小（由电阻箱的读数确定）即为被测有源二端网络的等效内阻R S 数值。
UU N U(4)零示法在测量具有高内阻有源二端网络的开路电压时，用电压表进行直接测量会造成较大的误差，为了消除电压表内阻的影响，往往采用零示测量法，如图1-3所示。
戴维南定理─有源二端网络等效参数的测定(实验报告)
实验二、戴维南定理一有源二端网络等效参数的测定实验时间：2018年5月9日（必须填写）实验概述【实验目的及要求】1、验证戴维南定理的正确性。
2、掌握测量有源二端网络等效参数的一般方法。
【仪器及用具】（含厂家）可调直流稳压电源，可调直流恒流电源，直流数字电压表，直流数字毫安表，万用电表，电位器【实验原理】（含主要定律公式和主要图表）1.任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，此电压源的电动势Es等于这个有源二端网络的开路电压U O C其等效内阻R）等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
“（和F0称为有源二端网络的等效参数。
2.有源二端网络等效参数的测量方法（1）开路电压、短路电流法在有源二端网络输出端开路时, 用电压表直接测其输出端的开路电压Ubo,然后再将其输出端短路，用电流表测其短路电流I sc,则内阻为R O=U O C1sc（2）伏安法用电压表、电流表测出有源二端网络的外特性如图3-1所示。
根据外特性曲线求出斜率tg $ ,则内阻O=tg °=△ U = U OC△ I1SC用伏安法，主要是测量开路电压及电流为额定值I N 时的输出端电压值 U,则内阻为若二端网络的内阻值很低时，则不宜测其短路电流。
⑶半电压法如图3-2所示，当负载电压为被测网络开路电压一半时， 负载电阻（由电阻箱的读数确定） 即为被测有源二端网络的等效内阻值。
实验内容【实验方案设计】（主要测量及调节方法）被测有源二端网络如图3-4（a ）所示。
图3-4图3-1图3-2(a)(b【实验主要过程】（应包括主要实验步骤、观察到的现象、变化的规律以及相应的解释等）1.用开路电压、短路电流法测定戴维南等效电路的U O和R）。
按图3-4（a）电路接入稳压电源E和恒流源I s及可变电阻箱R,测定U。

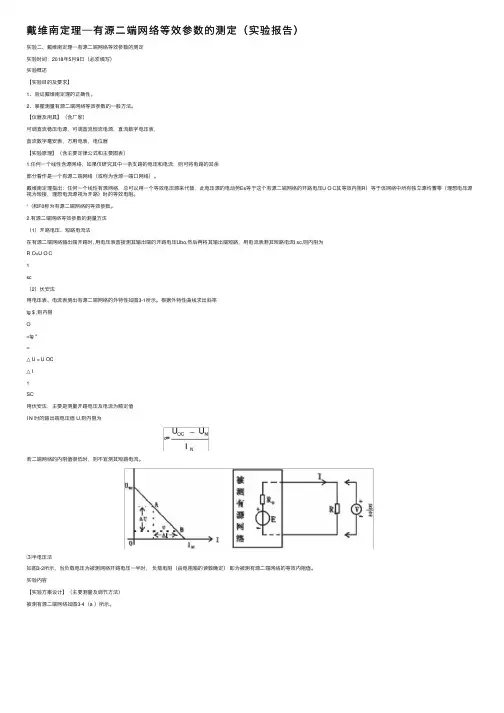

戴维南定理─有源二端网络等效参数的测定（实验报告）
戴维南定理─有源⼆端⽹络等效参数的测定（实验报告）实验⼆、戴维南定理⼀有源⼆端⽹络等效参数的测定实验时间：2018年5⽉9⽇（必须填写）实验概述【实验⽬的及要求】1、验证戴维南定理的正确性。
2、掌握测量有源⼆端⽹络等效参数的⼀般⽅法。
【仪器及⽤具】（含⼚家）可调直流稳压电源，可调直流恒流电源，直流数字电压表，直流数字毫安表，万⽤电表，电位器【实验原理】（含主要定律公式和主要图表）1.任何⼀个线性含源⽹络，如果仅研究其中⼀条⽀路的电压和电流，则可将电路的其余部分看作是⼀个有源⼆端⽹络（或称为含源⼀端⼝⽹络）。
戴维南定理指出：任何⼀个线性有源⽹络，总可以⽤⼀个等效电压源来代替，此电压源的电动势Es等于这个有源⼆端⽹络的开路电压U O C其等效内阻R）等于该⽹络中所有独⽴源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
“（和F0称为有源⼆端⽹络的等效参数。
2.有源⼆端⽹络等效参数的测量⽅法（1）开路电压、短路电流法在有源⼆端⽹络输出端开路时, ⽤电压表直接测其输出端的开路电压Ubo,然后再将其输出端短路，⽤电流表测其短路电流I sc,则内阻为R O=U O C1sc（2）伏安法⽤电压表、电流表测出有源⼆端⽹络的外特性如图3-1所⽰。
根据外特性曲线求出斜率tg $ ,则内阻O=tg °=△ U = U OC△ I1SC⽤伏安法，主要是测量开路电压及电流为额定值I N 时的输出端电压值 U,则内阻为若⼆端⽹络的内阻值很低时，则不宜测其短路电流。
⑶半电压法如图3-2所⽰，当负载电压为被测⽹络开路电压⼀半时，负载电阻（由电阻箱的读数确定）即为被测有源⼆端⽹络的等效内阻值。
实验内容【实验⽅案设计】（主要测量及调节⽅法）被测有源⼆端⽹络如图3-4（a ）所⽰。
图3-4图3-1图3-2(a)(b【实验主要过程】（应包括主要实验步骤、观察到的现象、变化的规律以及相应的解释等）1.⽤开路电压、短路电流法测定戴维南等效电路的U O和R）。
实验六戴维南定理—有源二端网络等效参数的测定
实验二、戴维南定理有源二端网络等效参数的测定一、实验目的1．验证戴维南定理的正确性2．掌握测量有源二端网络等效参数的一般方法。
二、原理说明及测量方法1．任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，次电压源的电动势Es等于这个有源二端网络的开路电压Uoc，其等效内阻Ro等于该网络中所有独立源都置零（理想电压源短路，理想电流源开路）时的等效电阻。
Uoc和Ro称为有源二端网络的等效参数。
2.有源二端网络等效参数的测量方法（1）开路电压法、短路电流法（二端网络内阻很低时，不宜采用此法）在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc，然后再用电流表直接接到输出端测其短路电流Isc，则内阻Ro为表3-1（2）伏安法用电压表、电流表测出有源二端网络的外特性如图3-1所示。
根据外特性曲线求出斜率tg，则内阻Ro为图3-1伏安法主要测量开路电压及电流为额定值I N时的输出端电压U N，则内阻为(3)半电压法如图3-2所示，当负载电压为被测网络开路电压一半时，负载电阻R L即为被测有源二端网络的等效内阻值。
图3-2（4）零示法在测量具有高内阻有源二端网络的开路电压时，用电压表进行直接测量会造成较大的误差，为了消除电压表内阻的影响，采用零示测量法，如图3-3所示。
图3-3原理：用一低内阻稳压电源于被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“ 0”，然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压Uoc。
图3-4（a）图3-4b）三、实验仪器及材料1．可调直流稳压电源GP-4303TP2．电路原理试验箱KHDL-33．台式万用表DM-441B四、实验内容及步骤实验电路如图3-4（a）所示。
戴维南定理─有源二端网络等效参数的测定(实验报告)
用伏安法，主要是测量开路电压及电流为额定值IN时的输出端电压值UN，则内阻为
RO=
若二端网络的内阻值很低时，则不宜测其短路电流。
图3-1图3-2
(3)半电压法
如图3-2所示，当负载电压为被测网络开路电压一半时，负载电阻(由电阻箱的读数确定)即为被测有源二端网络的等效内阻值。
实验内容
【实验方案设计】（主要测量及调节方法）
1.任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，此电压源的电动势Es等于这个有源二端网络的开路电压UOC，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
3.验证戴维南定理
用一只1KΩ的电位器，将其阻值调整到等于按步骤“1”所得的等效电阻R0之值，然后令其与直流稳压电源（调到步骤“1”时所测得的开路电压UOC之值）相串联，如图3-4(b)所示，仿照步骤“2”测其外特性，对戴氏定理进行验证。
4.测定有源二端网络等效电阻(又称入端电阻)的其它方法：将被测有源网络内的所有独立源置零(将电流源IS断开；去掉电压源，并在原电压端所接的两点用一根短路导线相连)，然后用伏安法或者直接用万用电表的欧姆档去测定负载RL开路后输出端两点间的电阻，此即为被测网络的等效内阻R0或称网络的入端电阻Ri。
被测有源二端网络如图3-4(a)所示。
(a) (b)
图3-4
【实验主要过程】（应包括主要实验步骤、观察到的现象、变化的规律以及相应的解释等）
1.用开路电压、短路电流法测定戴维南等效电路的UOC和R0。
实验六戴维南定理—有源二端网络等效参数的测定
半电压法：在图 6—4（a）电路中，首先断开负载电阻 RL，测量有源二端网络 的开路电压 UOC ，然后接入负载 RL（用电阻箱），用电阻箱调整其大小，直到两 端电压等于 UOC /2 为止，此时负载电阻 RL 的大小即为等效电源的内阻 RS 的数值。 记录 UOC 和 RS 数值。
任何一个有源二端网络总可以用一个电压源和一个电阻等于这个有源二端网络的开路电压oc内阻等于该网络中所有独立电源均置零电压源短路电流源开路后的等效电阻r等于这个有源二端网络的短路电流sc内阻等于该网络中所有独立电源均置零电压源短路电流源开路后的等效电阻r开路电压短路电流法有源二端网络输出端开路时用电压表直接测其输出端的开路电压后将其输出端短路测其短路电流isc且内阻为
三、实验设备
1. 直流数字电压表、直流数字毫安表（根据型号的不同，EEL—Ι 型为单独的 MEL—06 组件，其余型号含在主控制屏上） 2 恒压源（EEL—Ι、Ц、Ш、Ⅳ均含在主控制屏上，根据用户的要求，可能有 两种配置（1）+6v(+5v),+12v,0~30v 可调或（2）双路 0~30v 可调。） 3.恒流源（0~500mA 可调）
测开路电压 UOC：在如图 6—4（a）电路中，断开负载 RL，用电压表测量 1、 2 两端电压，并将数据记入表 6—1 中。
测短路电流 ISC：在图 6—4（a）电路中，将负载 RL 短路，用电流表测量电 流，并将数据记入表 6—1 中。
2009 实验1 戴维宁定理——有源二端网络等效参数的测定
实验一 戴维宁定理——有源二端网络等效参数的测定一．实验目的1．验证戴维宁定理、诺顿定理的正确性，加深对该定理的理解； 2．掌握测量有源二端网络等效参数的一般方法。
二．实验原理1．戴维宁定理和诺顿定理戴维宁定理指出：任何一个有源二端网络，总可以用一个电压源U S 和一个电阻R S 串联组成的实际电压源来代替，其中：电压源U S 等于这个有源二端网络的开路电压U OC , 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O 。
诺顿定理指出：任何一个有源二端网络，总可以用一个电流源I S 和一个电阻R S 并联组成的实际电流源来代替，其中：电流源I S 等于这个有源二端网络的短路电源I SC , 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O 。
U S 、R S 和I S 、R S 称为有源二端网络的等效参数。
2．有源二端网络等效参数的测量方法 (1)开路电压、短路电流法在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U OC , 然后再将其输出端短路，测其短路电流I S Ｃ，且内阻为：SCOCS I U R =。
若有源二端网络的内阻值很低时，则不宜测其短路电流。
(2)伏安法一种方法是用电压表、电流表测出有源二端网络的外特性曲线，如图1-1所示。
开路电压为U OC ，根据外特性曲线求出斜率tg φ，则内阻为：IUR ∆∆==φtg S 。
另一种方法是测量有源二端网络的开路电压U OC ，以及额定电流I N 和对应的输出端额定电压U N ，如图1-1所示，则内阻为：NNOC S I U U R -=。
(3)半电压法如图1-2所示，当负载电压为被测网络开路电压U OC 一半时，负载电阻R L 的大小（由电阻箱的读数确定）即为被测有源二端网络的等效内阻R S 数值。
UU N U(4)零示法在测量具有高内阻有源二端网络的开路电压时，用电压表进行直接测量会造成较大的误差，为了消除电压表内阻的影响，往往采用零示测量法，如图1-3所示。
实验三 戴维南定理——有源二端网络等效参数的测定
实验三 戴维南定理——有源二端网络等效参数的测定一、实验目的: １．验证戴维南定理的正确性，加深对该定理的理解。
２．学习有源二端网络等效参数的测量方法。
二．实验仪器设备: 1.直流电压表1只 2.直流毫安表1只 3. 恒压源（可调）1个 4．恒源流（可调）1个5．可变电阻箱1个 6．实验电路板 1块三、实验原理与说明戴维南定理指出：任何一个有源二端网络，总可以用一个电压源U S 和一个电阻R S 串联组成的实际电压源来代替（图1-3-1中a ）、b)），其中：电压源U S 等于这个有源二端网络的开路电压 U OC （图1-3-1中c ））, 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O （图1-3-1中d)）。
U S 、R S 称为有源二端网络的等效参数。
四．实验内容与步骤1．测量有源二端网络的等效参数被测有源二端网络如图1-3-6所示，接入稳压源U S ＝12V 和恒流源I S ＝20mA 。
开关S 1打到向上位置，开关S 2打到“断”位置，测A 、B 两点的电压即为U OC ；线性有源二端 网络任意负载线性有 源二端 网络无源二端网络任意负载I a+-bbbba aa +++---U U U IUoc +-(a)(b)(c)(d)图1-3-1戴维南等效电路原理R o R soc R L330510510101k -+-U sI sS 1S 2通断＋－ΩΩΩΩΩ图1-3-6 实验电路图ABC （电流插孔）开关S 1打到向下位置，开关S 21仍然打到“断”位置，将电流表的插头插入电流插孔C 处，可测得短路电流I SC ，则R S ＝U OC ／I sc ，填入表1-3-1。
2．负载实验按表1－3－2要求，在实验箱上选择相应数值的电阻作为R Ｌ，分别接入A 、B 处（开关S 21仍然打到“断”位置），测量其电流（从插孔C 处测量）以及R Ｌ两端电压，即测量有源二端网络的外特性，填入表1-3-2。
戴维宁定理——有源二端网络等效参数的测定
戴维宁定理——有源⼆端⽹络等效参数的测定电路理论基础实验报告实验五戴维宁定理——有源⼆端⽹络等效参数的测定刘健阁指导教师杨智中⼭⼤学信息科学与技术学院⼴东省⼴州市510006实验时间地点：2014年4⽉14⽇中⼭⼤学东校区实验中⼼C103实验⽬的：1. 验证戴维宁定理的正确性；2. 掌握测量有源⼆端⽹络等效参数的⼀般⽅法。
实验原理：1. 任何⼀个线性含源⽹络，如果仅研究其中⼀条⽀路的电压和电流，则可将电路的其余部分看作是⼀个有源⼆端⽹络（或称为含源⼀端⼝⽹络）。
戴维宁定理指出：任何⼀个线性有源⽹络，总可以⽤⼀个等效电压源来代替，次电压源的电动势E S等于这个有源⼆端⽹络的开路电压U OC，其等效内阻R0等于该⽹络中所有独⽴源都置零（理想电压源短路，理想电流源开路）时的等效电阻。
U OC和R0称为有源⼆端⽹络的等效参数。
2. 有源⼆端⽹络等效参数的测量⽅法（1）开路电压法、短路电流法在有源⼆端⽹络输出端开路时，⽤电压表直接测其输出端的开路电压U OC，然后再⽤电流表直接接到输出端测其短路电流I SC，则内阻R0=U OC/I SC。
（2）伏安法⽤电压表、电流表测出有源⼆端⽹络的外特性如图所⽰。
根据外特性曲线求出斜率tanФ，则内阻R0=tanФ=ΔU/ΔI=U OC/I SC。
伏安法主要测量开路电压及电流为额定值I N时的输出端电压U N，则内阻R0=(U OC-U N)/I N。
若⼆端⽹络的内阻值很低时，则不宜测其短路电流。
（3）半电压法如图所⽰，当负载电压为被测⽹络开路电压⼀半时，负载电阻RL即为被测有源⼆端⽹络的等效内阻值。
（4）零⽰法在测量具有⾼内阻有源⼆端⽹络的开路电压时，⽤电压表进⾏直接测量会造成较⼤的误差，为了消除电压表内阻的影响，采⽤零⽰测量法，如图所⽰。
⽰零法原理是⽤⼀低内阻稳压电源于被测有源⼆端⽹络进⾏⽐较，当稳压电源的输出电压与有源⼆端⽹络的开路电压相等时，电压表的读数将为0，然后将电路断开，测量此时稳压电源的输出电压，即为被测有源⼆端⽹络的开路电压。
戴维南定理有源二端网络等效参数的测定
戴维南定理——（1） 实验目的① 验证戴维南定理的正确性，加深对该定理的理解。
② 掌握测量有源二端网络等效参数的一般方法。
（2） 实验方法① 戴维南定理 一个线性有源二端网络，可以用一个理想电压源U S 和内阻R 0串联电路来表示，该电压源的电动势U S 等于这个有源二端网络的开路电压U OC ,其等效内阻R O 等于该网络中所有独立源均置零(理想电压源短路，理想电流源开路)时的等效电阻Req ，U S 和RO② 有源二端网络等效参数的测量a在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U O Ｃ，然后再将其输出端短路，测其短路电流I S ＣSCOCO I U R =（2-21） 若有源二端网络的内阻很低时，则不宜测其短路电流。
b一种方法是用电压表、电流表测出有源二端网络的外特性，如图2-19所示。
根据外特性曲线求出图中斜率显然为tg ϕ，则内阻SCOCO I U I U tg R ===∆∆ϕ （2-22） 若二端网络的内阻值很低时，则不宜测其短路电流，可采用伏安法测量开路电压及电流为额定值I 时的输出端电压值U N ，则内阻为 NNOC O I U U R -=（2-23）图2-19 有源二端网络外特性 图2-20 半电压法测量电路c网络的等效内阻值，电路如图2-20d3-21所示。
在等效具有高内阻有源二端网络时用零示法，其方法是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”，然后将电路断开，测量此时被测电源的输出电压，即为被测有源二端网络的开路电压。
（3） 实验仪器① 万用表、电流表； ② 恒压源；③ 恒流源（0～500mA 可调）； ④ 电阻箱。
（4） 实验内容被测有源二端网络如图2-22(a)所示① 将稳压电源调至U S ＝12V 和恒流源I S ＝20mA ，断开R L 测A 、B 两点间U AB 即为开路电压U 0C ，再短接R L 测短路电流I sc ，则R 0＝U OC ／I SC 。
戴维宁定理和有源二端网络等效参数的测定
戴维宁定理和有源二端网络等效参数的测定电信132班33张世东【实验目的】1.验证戴维宁定理的正确性。
2.掌握测量有源二端网络等效参数的一般方法。
【实验设备和材料】1.KHDL-1型电路实验箱。
2.MF-500型万用表。
3.数字万用表。
【实验原理】1．任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，次电压源的电动势Es 等于这个有源二端网络的开路电压Uoc ，其等效内阻Ro 等于该网络中所有独立源都置零（理想电压源短路，理想电流源开路）时的等效电阻。
Uoc 和Ro 称为有源二端网络的等效参数。
2.有源二端网络等效参数的测量方法（1）开路电压法、短路电流法（二端网络内阻很低时，不宜采用此法）在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc ，然后再用电流表直接接到输出端测其短路电流Isc ，则内阻为:IU RSCOC 0（2）伏安法用电压表、电流表测出有源二端网络的外特性如图3-1所示。
根据外特性曲线求出斜率tan Φ，则内阻为：I U R SCOC===ΔI ΔU Φtan 0(3)半电压法如图3-2所示，当负载电压为被测网络开路电压一半时，负载电阻R L 即为被测有源二端网络的等效内阻值。
【实验内容】1.用开路电压、短路电流法则测戴维宁等效电路的UOC和R:实验电路KHDL-1型电路试验箱左侧”戴维宁定理“框内，如图1所示。
（1）电压U 直接取自试验箱下方+12V 电源；将数字万用表红表笔插入电流表”+“孔，黑表笔插入”a “孔，数字万用表置直流20V 档，打开KHDL-1型电路试验箱各相关电源开关，观察将数字万用表电压数据U O C 记入表1中。
（2）关闭KHDL-1型电路实验箱各相关电源开关，将实验箱下方直流数字哈南表（20mA ）代替数字万用表位置，打开KHDL-1型电路试验箱各相关电源开关，观察并将直流数字毫安表数据ISC记入表1中。
戴维南定理─有源二端网络等效参数的测定(实验报告)
实验二、戴维南定理一有源二端网络等效参数的测定实验时间：2018年5月9日（必须填写）实验概述【实验目的及要求】1、验证戴维南定理的正确性。
2、掌握测量有源二端网络等效参数的一般方法。
【仪器及用具】（含厂家）可调直流稳压电源，可调直流恒流电源，直流数字电压表，直流数字毫安表，万用电表，电位器【实验原理】（含主要定律公式和主要图表）1.任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，此电压源的电动势Es等于这个有源二端网络的开路电压U O C其等效内阻R）等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
“（和F0称为有源二端网络的等效参数。
2.有源二端网络等效参数的测量方法（1）开路电压、短路电流法在有源二端网络输出端开路时, 用电压表直接测其输出端的开路电压Ubo,然后再将其输出端短路，用电流表测其短路电流I sc,则内阻为R O=U O C1sc（2）伏安法用电压表、电流表测出有源二端网络的外特性如图3-1所示。
根据外特性曲线求出斜率tg $ ,则内阻O=tg °=△ U = U OC△ I1SC用伏安法，主要是测量开路电压及电流为额定值I N 时的输出端电压值 U,则内阻为若二端网络的内阻值很低时，则不宜测其短路电流。
⑶半电压法如图3-2所示，当负载电压为被测网络开路电压一半时， 负载电阻（由电阻箱的读数确定） 即为被测有源二端网络的等效内阻值。
实验内容【实验方案设计】（主要测量及调节方法）被测有源二端网络如图3-4（a ）所示。
图3-4图3-1图3-2(a)(b【实验主要过程】（应包括主要实验步骤、观察到的现象、变化的规律以及相应的解释等）1.用开路电压、短路电流法测定戴维南等效电路的U O和R）。
按图3-4（a）电路接入稳压电源E和恒流源I s及可变电阻箱R,测定U。
戴维南定理─有源二端网络等效参数的测定（实验报告记录）
戴维南定理─有源⼆端⽹络等效参数的测定（实验报告记录）戴维南定理─有源⼆端⽹络等效参数的测定(实验报告记录)————————————————————————————————作者：————————————————————————————————⽇期：9实验⼆、戴维南定理─有源⼆端⽹络等效参数的测定实验时间： 2018年 5⽉ 9 ⽇（必须填写）实验概述【实验⽬的及要求】 1、验证戴维南定理的正确性。
2、掌握测量有源⼆端⽹络等效参数的⼀般⽅法。
【仪器及⽤具】（含⼚家）可调直流稳压电源，可调直流恒流电源，直流数字电压表，直流数字毫安表，万⽤电表，电位器【实验原理】（含主要定律公式和主要图表）1. 任何⼀个线性含源⽹络，如果仅研究其中⼀条⽀路的电压和电流，则可将电路的其余部分看作是⼀个有源⼆端⽹络（或称为含源⼀端⼝⽹络）。
戴维南定理指出：任何⼀个线性有源⽹络，总可以⽤⼀个等效电压源来代替，此电压源的电动势Es 等于这个有源⼆端⽹络的开路电压U OC ，其等效内阻R 0等于该⽹络中所有独⽴源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
U OC 和R 0称为有源⼆端⽹络的等效参数。
2. 有源⼆端⽹络等效参数的测量⽅法 (1) 开路电压、短路电流法在有源⼆端⽹络输出端开路时，⽤电压表直接测其输出端的开路电压U OC ，然后再将其输出端短路，⽤电流表测其短路电流I SC ，则内阻为 R O =SCOC I U(2) 伏安法⽤电压表、电流表测出有源⼆端⽹络的外特性如图3-1所⽰。
根据外特性曲线求出斜率tg φ，则内阻R O =tg φ=SCOC I U ΔIΔU =⽤伏安法，主要是测量开路电压及电流为额定值I N 时的输出端电压值U N ，则内阻为 R O =NNOC I U U -若⼆端⽹络的内阻值很低时，则不宜测其短路电流。
图 3-1 图 3-2(3) 半电压法如图3-2所⽰，当负载电压为被测⽹络开路电压⼀半时，负载电阻(由电阻箱的读数确定)即为被测有源⼆端⽹络的等效内阻值。
有源二端网络等效参数的测定
1. 电源控制屏
主要功能:
☆ 启动和停止实验台电源。 ☆ 提供 0～450 V 可调交流
电源。 ☆ 可定时与报警。
启动与停止按钮
电工电子教学部
2. 直流稳压电源
☆ 提供两路0～30 V 0.5 A 直流电源。
☆ 输出调节旋钮使输出电压 连续可调。
☆ 按键式显示切换开关控制 输出电压指示。
电压调节 电压指示
免损坏万用表。应将万用表欧姆挡调零后再进行测量。
电工电子教学部
六、实验报告
分别根据步骤2和3中的数据在同一坐标轴上分别用实线 和虚线绘制有源二端网络和等效电路的外特性曲线，验 证戴维宁定理的正确性，并分析产生误差的原因。
根据步骤1，4，5中各种方法测得的UOC和RO，与预习 时电路计算的结果作比较，得出结论。并分析产生误差 的原因。
I/mA
9 10
电工电子教学部
四、实验电的阻值，使之等于 步骤1测得的等效电阻RO的阻值，然后让其与直流稳压 电源（调到等于步骤1所测得的开路电压UOC之值）相串 联，如图1(b)所示。仿照步骤（2）测其外特性，对戴维 宁定理进行验证，读数记录在表3中。
表3等效电路的外特性实验数据记录表
归纳、总结实验结果。 心得体会及其他。
七、思考题
在求戴维宁等效电路时，做短路实验，测ISC的条件是 什么？在本实验中可否直接做负载短路实验吗？实验前， 对图1(a)预先做好有关参数的计算，以便调整实验线路 及测量时能准确地选取电表的量程。
简述测量有源二端网络开路电压及等效内阻的几种方法， 并比较各种方法的优点。
电源开关 切换开关
电工电子教学部
3. 直流测量仪表
自动切换量程、精度 0.5 具有存储、查询功能
戴维南定理有源二端网络等效参数的测定
戴维南定理有源⼆端⽹络等效参数的测定实验⼆、戴维南定理有源⼆端⽹络等效参数的测定⼀、实验⽬的1．验证戴维南定理的正确性2．掌握测量有源⼆端⽹络等效参数的⼀般⽅法。
⼆、原理说明及测量⽅法1．任何⼀个线性含源⽹络，如果仅研究其中⼀条⽀路的电压和电流，则可将电路的其余部分看作是⼀个有源⼆端⽹络（或称为含源⼀端⼝⽹络）。
戴维南定理指出：任何⼀个线性有源⽹络，总可以⽤⼀个等效电压源来代替，次电压源的电动势Es等于这个有源⼆端⽹络的开路电压Uoc，其等效内阻Ro等于该⽹络中所有独⽴源都置零（理想电压源短路，理想电流源开路）时的等效电阻。
Uoc和Ro称为有源⼆端⽹络的等效参数。
2.有源⼆端⽹络等效参数的测量⽅法（1）开路电压法、短路电流法（⼆端⽹络内阻很低时，不宜采⽤此法）在有源⼆端⽹络输出端开路时，⽤电压表直接测其输出端的开路电压Uoc，然后再⽤电流表直接接到输出端测其短路电流Isc，则内阻Ro为表3-1（2）伏安法⽤电压表、电流表测出有源⼆端⽹络的外特性如图3-1所⽰。
根据外特性曲线求出斜率tg，则内阻Ro为图3-1伏安法主要测量开路电压及电流为额定值I N时的输出端电压U N，则内阻为(3)半电压法如图3-2所⽰，当负载电压为被测⽹络开路电压⼀半时，负载电阻R L即为被测有源⼆端⽹络的等效内阻值。
图3-2 （4）零⽰法在测量具有⾼内阻有源⼆端⽹络的开路电压时，⽤电压表进⾏直接测量会造成较⼤的误差，为了消除电压表内阻的影响，采⽤零⽰测量法，如图3-3所⽰。
图3-3原理：⽤⼀低内阻稳压电源于被测有源⼆端⽹络进⾏⽐较，当稳压电源的输出电压与有源⼆端⽹络的开路电压相等时，电压表的读数将为“0”，然后将电路断开，测量此时稳压电源的输出电压，即为被测有源⼆端⽹络的开路电压Uoc。
图3-4（a）图3-4b）三、实验仪器及材料1．可调直流稳压电源GP-4303TP2．电路原理试验箱KHDL-33．台式万⽤表DM-441B四、实验内容及步骤实验电路如图3-4（a）所⽰。
实验09戴维宁定理和诺顿定理的验证──有源二端网络等效参数的测定
实验九 戴维宁定理和诺顿定理的验证 ──有源二端网络等效参数的测定一、实验目的1. 验证戴维宁定理和诺顿定理的正确性，加深对该定理的理解。
2. 掌握测量有源二端网络等效参数的一般方法。
二、原理说明1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维宁定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us 等于这个有源二端网络的开路电压Uoc ， 其等效内阻R 0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流Is 等于这个有源二端网络的短路电流I SC ，其等效内阻R 0定义同戴维宁定理。
Uoc （Us ）和R 0或者I SC （I S ）和R 0称为有源二端网络的等效参数。
2. 有源二端网络等效参数的测量方法 (1) 开路电压、短路电流法测R 0在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc ，然后再将其输出端短路，用电流表测其短路电流Isc ，则等效内阻为 Uoc R 0＝ ──Isc如果二端网络的内阻很小，若将其输出端口短路 则易损坏其内部元件，因此不宜用此法。
(2) 伏安法测R 0用电压表、电流表测出有源二端网 图9-1 络的外特性曲线，如图9-1所示。
根据 外特性曲线求出斜率tg φ，则内阻 △U U ocR 0＝tg φ＝ ──＝── 。
△I Isc也可以先测量开路电压Uoc ，再测量电流为额定值I N 时的输出图9-2U oc －U N端电压值U N ，则内阻为 R 0＝──── 。
I N (3) 半电压法测R 0如图9-2所示，当负载电压为被测网络开 路电压的一半时，负载电阻（由电阻箱的读数U I ABI UOΔUΔIφscoc c /2确定）即为被测有源二端网络的等效内阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
戴维宁定理和有源二端网络等效参数的测定
电信132班33张世东
【实验目的】
1.验证戴维宁定理的正确性。
2.掌握测量有源二端网络等效参数的一般方法。
【实验设备和材料】
1.KHDL-1型电路实验箱。
2.MF-500型万用表。
3.数字万用表。
【实验原理】
1．任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，次电压源的电动势Es 等于这个有源二端网络的开路电压Uoc ，其等效内阻Ro 等于该网络中所有独立源都置零（理想电压源短路，理想电流源开路）时的等效电阻。
Uoc 和Ro 称为有源二端网络的等效参数。
2.有源二端网络等效参数的测量方法
（1）开路电压法、短路电流法（二端网络内阻很低时，不宜采用此法）
在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc ，然后再用电流表直接接到输出端测其短路电流Isc ，则内阻为:
I
U R
SC
OC 0
（2）伏安法
用电压表、电流表测出有源二端网络的外特性如图3-1所示。
根据外特性曲线求出斜率tan Φ，则内阻为：
I U R SC
OC
=
=
=ΔI ΔU Φtan 0
(3)半电压法
如图3-2所示，当负载电压为被测网络开路电压一半时，负载电阻R L 即为被测有
源二端网络的等效内阻值。
【实验内容】
1.用开路电压、短路电流法则测戴维宁等效电路的
U
OC
和
R 0
:
实验电路KHDL-1型电路试验箱左侧”戴维宁定理“框内，如图1所示。
（1）电压U直接取自试验箱下方+12V电源；将数字万用表红表笔插入电流表”+“孔，黑表笔插入”a“孔，数字万用表置直流20V档，打开KHDL-1型电路试验箱各相关电源开关，
观察将数字万用表电压数据U OC记入表1中。
（2）关闭KHDL-1型电路实验箱各相关电源开关，将实验箱下方直流数字哈南表（20mA）代替数字万用表位置，打开KHDL-1型电路试验箱各相关电源开关，观察并将直流数字毫安表
数据I SC记入表1中。
（3）根据表1数据计算有源二端网络电路的内阻，将它填入表中。
表1
2.有源二端网络电路的负载外特性的测试:
（1）实验电路参考图1:“a”,“b”两孔用导线连通，直流数字毫安表（20mA档）仍串入电流表位置；用数字万用表直流20V档并接在负载电阻两端测电压；负载电阻用试验箱右下
角可变电阻，先测R L=0时的电压和电流，然后再接入负载电阻并按表2要求逐渐改变负载电阻阻值，将测得的电压和电流填入表2中。
表2
（2）根据表2数据画出有源二端电路的负载外特性曲线。
3.验证戴维宁定理：
（1）参阅表1的数据，在KHDL-1型电路实验箱上搭建如图2所示实验电路。
其中：U OC 用实验箱下方直流稳压电源，将“输出粗调”置0~10V档，先将数字万用表（直流20V档）插入“0~30V”插孔内，调“输出细调”使其显示为U OC值，然后接入电路；R0用试验箱“戴维宁定理”框内1k电位器，先用数字万用表（欧姆2k档）调准R0再接入电路；电流表用实验箱上的的直流数字毫安表（20mA档）串入电路；负载电阻R L用实验箱右下角可变电阻；电压表数字万用表（直流20V档）并联在负载电阻R L两端测电压、
（2）打开实验箱各相关电源开关，按表3要求测量，将数据域表2相比较，验证戴维宁定理的正确性。
表3
4.用万用表直接测量有源二端昂罗的内阻：
将实验箱“戴维宁定理”框内电压源U S断开，在原先U S位置用导线连接，再用数字万用表（欧姆2k档）直接插入图2中电流表“+”孔和“a”孔，测出二段网络的内阻。
内阻为：334Ω
【思考题】
1.给一线性有源一端口网络在不测I SC和U OC的情况下，如何用实验方法求的其等效参数？
答：
2.实际电压源于实际电流源等效变换的条件是什么？所谓“等效”是对谁而言？电压源和电流源能否等效变换？
答：所谓‘等效’是对电路及电路运行产生相同作用而言。
可以等效变换。
3.在什么情况下才可以用欧姆表测量有源二端网络的等效电阻？答：在有源网络断电且电容器件完全放电的前提下，才可测其等效电阻。
4.说明测有源二段网络开路电压及等效内阻的几种方法，并比较其优缺点。
答：开路电压，墩路电流法、伏安法、半电压法、零示法。
