气动蝶阀安装需遵循哪些要求
蝶阀安装维护及安装要点
蝶阀安装维护及安装要点
蝶阀在完全开启时，具有较小的流阻。
当开启在大约15°~70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍。
由于蝶阀蝶板的运动带有擦拭性，故大多数的蝶阀可用于带悬浮固体颗粒的介质。
依据密封件的强度，也可用于粉状和颗粒状介质。
蝶阀适用于流量调节。
由于蝶阀在管中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管路介质压力的强度。
此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。
蝶阀的结构长度和总体高度较小，开启和关闭速度较快，且具有良好的流体控制特性。
蝶阀的结构原理适合于制作大口径阀门。
当要求蝶阀作控制流量使用时，重要的是正确选择蝶阀的规格和类型，使之能恰当地、有效地工作。
安装维护
1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀，开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
施工和安装要点
1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2、安装在保温管道上的各类手动阀门，手柄均不得向下。
3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准的规定。
对于工作压力大的及在主干管上起到切断作用的阀门，安装前应进行强度和严密性
能试验，合格后方准使用。
蝶阀的安装要求
蝶阀的安装要求一、确定蝶阀的安装位置1.1 理论上，蝶阀可以在任何水平或垂直管道中安装，但在实际应用中，最好将蝶阀安装在水平管道上。
1.2 在安装蝶阀时，应尽量避免弯头、收缩、扩大以及其他阻力件的直接相连。
1.3 蝶阀安装的位置应便于操作和维修，且应允许取下活塞杆或阀杆，以进行校核或更换动态密封件。
二、蝶阀安装前的准备工作2.1 在安装蝶阀前，必须对管道进行清洗，确保管道内部没有杂质、油脂或其他污染物。
2.2 对于新的蝶阀，应进行全面的检查，确保阀体及其内部没有破损、腐蚀等问题。
如有问题，应及时修复或更换。
2.3 验证蝶阀的技术参数是否与实际需求相匹配，如阀门尺寸、耐压力、耐腐蚀性等。
2.4 准备安装所需的工具和设备，如扳手、螺栓、螺母、密封垫片等。
三、蝶阀的安装步骤3.1 先将蝶阀放置在待安装的位置上，仔细检查阀门和管道之间的连接面是否平整。
3.2 使用扳手等工具拧紧蝶阀上的螺栓，确保阀门与管道之间的连接紧密可靠。
3.3 安装好蝶阀后，检查阀门的开启和关闭是否灵活，没有卡滞或其他异常情况。
3.4 在完成蝶阀的安装后，进行阀门的调试工作，确保阀门的工作性能符合要求。
四、蝶阀安装后的检查工作4.1 安装完蝶阀后，需要进行阀门的密封性能检查。
可以使用空气或液体进行泄漏测试。
4.2 在检查阀门的泄漏情况时，应注意观察阀门座封面是否均匀压实，并且没有被外力损坏。
4.3 检查阀门的密封垫片是否完好，如发现问题应及时更换。
4.4 检查阀门的操作情况，确保开启和关闭动作的顺畅，没有异常响声或阻力。
五、蝶阀的维护与保养5.1 定期对蝶阀进行检查和维护，确保阀门的性能持续良好。
5.2 清洗蝶阀时，应使用适当的清洁剂，避免使用酸碱性强的溶剂，以免损坏阀门表面。
5.3 在使用蝶阀前，应检查各个连接点的紧固情况，如有松动应及时进行紧固。
5.4 当发现蝶阀存在泄漏或其他故障时，应及时进行修理或更换，确保阀门的正常运行。
结论蝶阀作为一种常用的控制阀门，其安装要求对于阀门的正常运行至关重要。
气动阀的安装技术要求
气动阀的安装技术要求1. 安装位置合理：气动阀应安装在便于操作和维护的位置，并且保证与管道连接紧密，避免管道变形或泄漏。
安装位置合理：气动阀应安装在便于操作和维护的位置，并且保证与管道连接紧密，避免管道变形或泄漏。
2. 阀门与管道的连接：阀门与管道的连接应使用适当的连接方式，如螺纹连接或法兰连接。
连接处应使用密封垫片或密封胶带，确保连接不漏气。
阀门与管道的连接：阀门与管道的连接应使用适当的连接方式，如螺纹连接或法兰连接。
连接处应使用密封垫片或密封胶带，确保连接不漏气。
3. 安装方向正确：阀门应按照设计要求安装并保持正确的方向。
阀门正常开启和关闭时，操作杆或手轮应处于适当的位置。
安装方向正确：阀门应按照设计要求安装并保持正确的方向。
阀门正常开启和关闭时，操作杆或手轮应处于适当的位置。
4. 管道清洁：在安装之前，应清洁管道内部，确保无杂物或污垢，以免堵塞阀门或影响其正常运行。
管道清洁：在安装之前，应清洁管道内部，确保无杂物或污垢，以免堵塞阀门或影响其正常运行。
5. 气动元件安装正确：气动阀的执行器和其他气动元件应按照厂家的要求正确安装。
执行器的空气进口和排气口应连接准确，确保气动系统的正常工作。
气动元件安装正确：气动阀的执行器和其他气动元件应按照厂家的要求正确安装。
执行器的空气进口和排气口应连接准确，确保气动系统的正常工作。
6. 导向和支撑：阀门在安装过程中，应根据设计要求进行正确的导向和支撑，以确保开闭灵活和稳定。
导向和支撑：阀门在安装过程中，应根据设计要求进行正确的导向和支撑，以确保开闭灵活和稳定。
7. 检查和测试：安装完成后，应进行检查和测试，确保阀门的各项功能和性能正常。
测试时应注意操作的流程和安全。
检查和测试：安装完成后，应进行检查和测试，确保阀门的各项功能和性能正常。
测试时应注意操作的流程和安全。
请按照以上技术要求进行气动阀的安装，以确保其安全、可靠地运行。
任何疑问，可以向专业人员咨询。
蝶阀、闸阀安装
蝶阀、闸阀安装阀门安装按制造厂的安装说明书进行。
阀门安装之前，按设计要求检查型号，清除阀内污物，检查阀杆是否灵活，以及阀体、零件等有无裂纹、砂眼。
进行试压试漏试验，试验合格才能进行安装。
安装方式为法兰连接。
各种阀门安装注意以下要点：2.2.1.蝶阀安装要点⑴安装碟阀时，注意方向性，介质流动的方向与阀体所示箭头方向一致。
⑵安装碟阀时，阀板停在关闭但不关紧的位置上或根据供货商要求，其手轮便于操作，开启位置按阀板的旋转角度确定。
⑶碟阀重量不能作用于管道上。
⑷碟阀法兰所用的垫片，质量合格，且不加双垫或偏垫。
⑸法兰的焊接符合有关焊接要求。
⑹安装好的碟阀，根据设计要求设置牢固的基础。
2.2.2.闸阀安装要点⑴闸阀安装后，手轮的方位便于操作。
⑵闸阀重量不能作用于管道上。
⑶闸阀两侧的法兰与管道上的法兰相平行。
⑷闸阀法兰所用的垫片符合介质性能，且不加双垫或偏垫。
⑸法兰上的螺栓，其规格、大小符合技术要求。
⑹法兰采用焊接，符合焊接有关技术规定。
⑺闸阀有流向要求的，不得装反。
1.1闸板阀安装闸板阀的安装根据供货商和制造厂的技术要求，闸板框采用二次灌浆的方式。
⑴按设计安装标高，在出水口墙面上标出出水口竖直中心线及闸门底部标高线，偏差不大于±5mm。
同时检查闸体起吊孔中心与启闭机混凝土支座孔是否对中，如不对中，先调整支座孔。
⑵将板闸吊装到位（注意水压方向），并立稳靠实。
⑶支搭脚手架，使其便于作业且安全牢固。
⑷将板闸吊起贴墙就位，调整板闸推力螺母中心线及底部与所做标记吻合，并用多功能垂直校正器调整闸体的水平度和垂直度（门框底槽、侧槽的水平度和垂直度偏差不大于1/1000，且全程内偏差不大于2mm），将板闸临时定位固定。
以板闸螺栓孔为基准点，划出膨胀螺栓孔的位置。
将板闸吊离墙面，用冲击钻或水钻成孔。
⑸将二次混凝土范围内的墙体先行凿毛，以利一、二次混凝土的紧密结合，不渗漏。
⑹装上螺栓，将另一端插入螺栓孔。
再将闸体起吊就位，将膨胀螺栓与墙体固定牢靠后用多功能垂直校正器将板闸调整到验收标准，将固定螺栓拧紧。
气动阀的安装要求

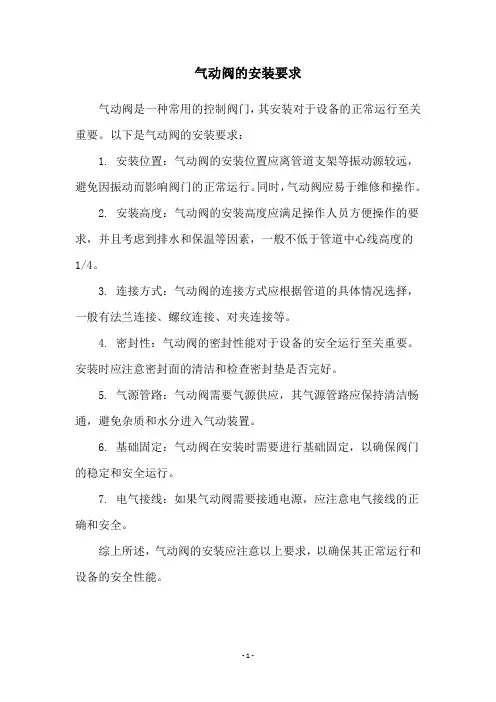

气动阀的安装要求
气动阀是一种常用的控制阀门，其安装对于设备的正常运行至关重要。
以下是气动阀的安装要求：
1. 安装位置：气动阀的安装位置应离管道支架等振动源较远，避免因振动而影响阀门的正常运行。
同时，气动阀应易于维修和操作。
2. 安装高度：气动阀的安装高度应满足操作人员方便操作的要求，并且考虑到排水和保温等因素，一般不低于管道中心线高度的
1/4。
3. 连接方式：气动阀的连接方式应根据管道的具体情况选择，一般有法兰连接、螺纹连接、对夹连接等。
4. 密封性：气动阀的密封性能对于设备的安全运行至关重要。
安装时应注意密封面的清洁和检查密封垫是否完好。
5. 气源管路：气动阀需要气源供应，其气源管路应保持清洁畅通，避免杂质和水分进入气动装置。
6. 基础固定：气动阀在安装时需要进行基础固定，以确保阀门的稳定和安全运行。
7. 电气接线：如果气动阀需要接通电源，应注意电气接线的正确和安全。
综上所述，气动阀的安装应注意以上要求，以确保其正常运行和设备的安全性能。
- 1 -。
气动阀的安装技术要求
气动阀的安装技术要求气动阀是工业领域常用的一种控制装置，广泛应用于石油、化工、电力、冶金、煤炭、制药等行业。
它通过控制气源的压力来实现对流体介质的控制，具有调节精度高、反应速度快、稳定可靠等特点。
在安装气动阀时，需要注意以下技术要求。
一、安装前的准备工作在安装气动阀之前，需要进行一系列的准备工作，包括选择适当的位置，清理管道系统，确认管道内介质的状态以及对气动阀进行必要的检查和试验，确保各个部件都符合要求。
1.选择适当的位置：根据工艺要求和安全标准，选择合适的位置安装气动阀，应保证其易于操作和维护，同时避免与其他管道、设备和建筑结构发生碰撞。
2.清理管道系统：在安装气动阀之前，应清理管道系统中的杂质、油脂和其他堵塞物，保证介质能够顺畅流动，并且不会对气动阀的正常运行产生不良影响。
3.管道内介质状态确认：确认管道内介质的性质、温度、压力等参数，以及由此产生的对阀门材质和密封方式的要求，确保选择的气动阀能够满足工艺要求。
4.气动阀的检查和试验：在安装之前，必须对气动阀进行全面检查和试验，包括外观检查、功能检测、密封性能测试等，确保阀门本身的质量达到要求。
二、安装过程中的技术要求在实际安装气动阀时，需要遵守以下技术要求，以确保操作正常、安全可靠。
1.气动阀与管道的连接：根据气动阀和管道的连接形式，选择合适的连接方法，如法兰连接、螺纹连接等。
连接过程中需要注意严格按照连接要求进行操作，保证连接的牢固和密封性。
2.定位装置的设置：为了减少气动阀在使用过程中的振动和冲击，需要设置定位装置。
定位装置一般由定位器和行程开关组成，通过行程开关来实现气动阀的自动控制和联锁保护。
3.管道与阀体的支撑：管道和阀体之间需要设置支撑件，以保证气动阀与管道系统之间的相对位置稳定不变，减少振动和载荷对阀门的影响。
4.气源管路的连接：气动阀的正常工作需要有稳定可靠的气源供应，因此需要正确连接气源管路，并根据实际情况设置减压阀、油水分离器等附属装置，保证气源的质量。
气动阀的安装技术要求
气动阀的安装技术要求气动阀的正确安装对于保证其正常运行至关重要。
以下是气动阀安装的一些技术要求：1. 选择合适的位置：气动阀应该安装在易于操作和维修的位置。
同时，应该避免安装在易受污染、露天、潮湿或高温的环境中。
选择合适的位置：气动阀应该安装在易于操作和维修的位置。
同时，应该避免安装在易受污染、露天、潮湿或高温的环境中。
2. 正确安装支撑：安装气动阀时，需要确保它的支撑结构稳固可靠，并且能够承受阀门在操作时的力。
支撑结构应该与气动阀的尺寸和重量相匹配。
正确安装支撑：安装气动阀时，需要确保它的支撑结构稳固可靠，并且能够承受阀门在操作时的力。
支撑结构应该与气动阀的尺寸和重量相匹配。
3. 正确连接管道：正确连接管道是保证气动阀正常运行的关键。
连接管道时应注意以下几点：正确连接管道：正确连接管道是保证气动阀正常运行的关键。
连接管道时应注意以下几点：- 管道的直径和阀门的口径应匹配。
- 确保连接口部分的平面度良好，防止渗漏。
- 使用合适的密封材料，确保连接处完全密封。
- 注意连接力的均匀分布，防止出现应力集中。
4. 适当调整定位器：定位器对于气动阀的正常运行起到重要作用。
在安装过程中，需要适当调整定位器的位置，以确保阀门的准确定位和动作灵活。
适当调整定位器：定位器对于气动阀的正常运行起到重要作用。
在安装过程中，需要适当调整定位器的位置，以确保阀门的准确定位和动作灵活。
5. 电气安装：如果气动阀需要进行电气控制，则应将电路正确接入。
电气线路的安装应符合相关安全规范和标准，确保安全可靠。
电气安装：如果气动阀需要进行电气控制，则应将电路正确接入。
电气线路的安装应符合相关安全规范和标准，确保安全可靠。
6. 测试和调试：在安装完成后，需要对气动阀进行测试和调试，以确保其各项功能正常。
测试和调试过程中应注意安全，避免发生意外。
测试和调试：在安装完成后，需要对气动阀进行测试和调试，以确保其各项功能正常。
测试和调试过程中应注意安全，避免发生意外。
气动阀门的安装与使用
气动阀门的安装与使用
(1)气动阀在安装使用之前，必须对阀门进行安装前的检查和开关运行试验。
只有在运行动作正常的条件下，才能安装使用。
(2)气动阀的安装要尽可能使阀门与管路法兰同心，并加支撑固定。
不能使球阀受其它外力作用，以免损坏阀门的中密封及阀门变形。
造成阀门开关不灵及阀门的损坏而无法使用。
(3)要保证气球阀及气动元件所提供的动力气源必须是洁净，尽可能不带油污及水。
清洁度应小于0.4微米。
(4)接入气源之前，必须清洁供气管路，气源接口和开关等器件，以防由于管路不清洁带上污物和泥沙冲入气动执行单元而造成故障。
(5)气动执行器、电磁阀、定位器、过滤器、减压阀等的连接，可用铜管或尼龙管，为以防防尘及减小噪声，排气口应安装消声器或消声节流阀。
(6)安装好以后，对气动阀门应进行试验，给气动执行器加压至额定值，压力为0.4～0.7mpa，对气动球阀进行开关试验，观察阀门的开闭情况。
应转动灵活无卡阻现象。
在开关如有卡阻现象可增高气压，反复开关使阀门调到开关灵活即可。
(7)安装调试开关型气动阀时，先用手动装置进行(电磁阀上的手动按钮)调试、动作正常后在通电调试。
(8)气动阀应定期进行维护保养阀杆转动处，应三个月加油(机油)一次。
定期对气动执行单元和配合使用的空气过滤器进行放水、排污。
正常的情况下六个月检查一次，每年检修一次。
气动阀门的安装与使用
气动阀门的安装与使用概述气动阀门是一种常见的自控阀门，广泛应用于工业生产和管道输送系统中。
常见的气动阀门有气动球阀、气动蝶阀、气动隔膜阀等。
它们的特点是具有快速响应、操作便利、密封牢靠等优点，可以有效掌控介质的流量、压力、温度等参数，保证生产过程的稳定性和安全性。
在使用气动阀门之前，首先需要进行安装。
本文将介绍气动阀门的安装要点和使用注意事项。
安装1.确定安装位置和方向。
依据管道设计图纸和现场情况，确定气动阀门的安装位置和方向。
一般情况下，在水平管道上安装阀门时，阀门轴心应与管道轴心平行；在垂直管道上安装阀门时，阀门轴心应与管道轴心垂直。
2.安装支架。
在安装位置上设置支架或法兰，将气动阀门固定在支架上或与管道连接。
3.安装传动机构。
依据阀门的类型和管道的需要，选择合适的传动机构。
常见的传动机构有手动装置、电动装置、气动装置等。
在安装传动机构时，要注意连接的紧密度和密封性。
4.连接配管。
选择合适的配管，在气动阀门与管道之间连接。
在连接配管时，要注意管道的材质和规格，以及密封、连接的牢靠性。
5.检查安装情况。
在安装完成后，对气动阀门的整体情况进行检查。
确认阀门安装位置、方向、传动机构、配管等各项要素是否符合安装要求并且紧密度和坚固度是否良好。
使用1.操作前检查。
在使用气动阀门之前，要进行健康检查，查看气动阀门、传动机构和配管是否安装良好，是否压力、温度等参数正常。
同时，要检查阀门是否存在卡滞、泄漏、腐蚀等问题。
2.操作要点。
在进行气动阀门的开关操作时，要注意操作机构的稳定性和精准度。
应接受灵活平稳的方式操作，以避开因操作不当造成的损坏和事故发生。
3.维护保养。
定期对气动阀门进行维护保养，保持其良好的工作状态。
维护保养工作包括清洗、润滑、检查、更换密封件等。
4.处理异常情况。
在气动阀门使用过程中，可能会显现卡滞、泄漏、过载等异常情况。
此时，应立刻进行处理，避开对生产过程造成影响和人身损害。
5.安全操作。
气动三偏心蝶阀安装维护有几个要求,实在怎么做？
气动三偏心蝶阀安装维护有几个要求，实在怎么做？气动三偏心蝶阀是一个常见的掌控阀门，紧要由阀体、阀板、气动执行机构和掌控系统构成。
它具有安装简便、瞬间开闭、流体阻力小等特点，因此被广泛应用于石化、电力、冶金、造纸等行业。
但是，如何正确地安装和维护气动三偏心蝶阀，是掌控系统运行稳定的关键。
本文将介绍气动三偏心蝶阀的安装和维护的几个关键要求，并给出实在实施步骤。
安装要求1.安装前须进行检验在安装气动三偏心蝶阀之前，操作人员必需进行全面的检查和测试，以确保阀门本身及其四周的管路都符合要求。
实在包括以下几个方面：•检查阀门本身的内外部是否完好，无损坏、腐蚀和破损等情况。
•检查阀门四周的管路，是否有异物、沉积物、老化物等等。
•检查执行机构是否正常，如气缸、调整器等。
•确定阀门上的标志符合行业标准。
2.确定正确安装位置安装气动三偏心蝶阀时，必需选择合适的安装位置，避开管路的弯曲、挤压和磨损，还避开阀门造成波动和噪音等不良影响。
一般来说，要点如下：•阀门应当安装在管道的最高点或向上倾斜的位置，以避开空气困留。
•阀门应当便于操作和维护和修理，并且易于察看和检查。
•阀门应当放置稳定，不能显现倾斜或扭曲情况。
3.安装时的注意事项在进行气动三偏心蝶阀的安装时，紧要要做好以下：•安装前应当清洁管道和阀门。
•将阀门轴和安装位置对准，确定好阀门的传动方向，以防止误差。
•在安装过程中，在两侧加上垫圈或垫片，确保紧密性和稳定性。
•用螺栓紧固接头，使用扭矩扳手等工具依照应力分布的原则均匀地拧紧。
维护要求1.常规维护气动三偏心蝶阀在正常使用过程中，需要定期对阀门和管路进行检查和维护。
实在维护包括以下几个方面：•做好阀门四周的清理工作，避开阀门四周的垃圾和异物聚积。
•定期检查气泵、气缸等执行机构，确保气压等操作达到标准。
•检查阀门的外观，查找阀门是否有损坏、腐蚀和破损等情况。
•定期润滑阀门，以确保阀门部件的快捷性和耐用性。
•检查阀门的泄漏情况，发觉适时改正。
气动阀的安装要求
气动阀的安装要求气动阀是一种常见的流体控制装置，可以用于调节或切断管道中的流量。
安装气动阀需要注意一些特殊要求，以确保其稳定可靠地运行。
下面，本文将详细介绍气动阀的安装要求。
一、气动阀的选型在选择气动阀之前，需要考虑以下因素：1. 工作介质的性质、流量、压力和温度等参数。
2. 管道的尺寸、材质和压力等级。
3. 需要控制的流量范围和精度要求。
4. 运行环境的温度、湿度、震动和腐蚀等情况。
通过合理选择气动阀的型号和规格，可以确保其在实际使用中满足要求，并且可以提高其寿命和稳定性。
二、气动阀的安装步骤1. 气动阀应该安装在管道中的合适位置。
一般来说，建议选择直线段的管道，且管道两侧应有足够的间距，以方便安装和维护。
2. 在安装前，应该清洗管道和气动阀的内部，以避免灰尘、杂质等对流体控制的影响。
特别是对于易于结垢的介质，还需要进行化学清洗等特殊处理。
3. 在安装气动阀前，需要检查其内部环境是否符合要求。
特别是对于高温、高压的工作环境，还需要配备防爆阀、安全阀等附属设备，以确保运行安全。
4. 安装气动阀时，需要根据型号和规格选择相应的连接方式。
常见的接口类型包括法兰、螺纹、对夹等。
在连接前，需要检查连接件的尺寸和位置是否符合要求，并使用密封垫圈或密封胶等辅助材料，以确保连接处不漏气。
5. 气动阀的安装高度和方向也需要根据实际情况进行调整。
一般来说，安装高度应该适中，方便操作和维护。
同时，气动阀的进口和出口方向应该与管道的流向一致，以免出现管路阻力或反向流动现象。
6. 在安装完成后，还需要进行调试和检验。
可以通过手动操作或使用专门的调节仪器，对气动阀的动作和控制精度等方面进行测试和调整。
特别是对于全自动控制系统，还需要进行联动测试和策略优化，以实现最佳控制效果。
三、气动阀的维护与保养为了确保气动阀的长期稳定运行，还需要定期进行维护和保养。
主要包括以下几个方面：1. 定期清洗和检查。
一般建议每年至少进行一次清洗和检查，以清除积尘、异物等影响气动阀性能的因素。
气动阀的安装要求
气动阀的安装要求
气动阀是一种常见的控制元件，广泛应用于工业自动化控制系统中。
在安装气动阀时，需要注意以下几个方面的要求。
一、安装位置
气动阀的安装位置应该考虑到操作方便、维护方便和安全性。
一般来说，气动阀应该安装在易于操作和维护的位置，同时要避免受到外部环境的影响，如高温、潮湿、腐蚀等。
二、管路连接
气动阀的管路连接应该符合相关标准和规范，确保连接牢固、密封可靠。
在连接管路时，应该注意以下几点：
1.管路连接应该采用合适的密封材料，如橡胶垫片、聚四氟乙烯等。
2.管路连接应该采用合适的紧固件，如螺栓、螺母等。
3.管路连接应该避免出现死角和积水，以免影响气动阀的正常工作。
三、电气接线
气动阀的电气接线应该符合相关标准和规范，确保接线正确、可靠。
在接线时，应该注意以下几点：
1.电气接线应该采用合适的电缆和插头，以确保接触可靠、防水防
尘。
2.电气接线应该避免出现短路和漏电现象，以免影响气动阀的正常工作。
四、调试和维护
气动阀的调试和维护应该由专业人员进行，确保操作正确、安全可靠。
在调试和维护时，应该注意以下几点：
1.调试前应该检查气动阀的各项参数是否符合要求，如气源压力、控制信号等。
2.维护时应该定期清洗和润滑气动阀的各个部件，以确保气动阀的正常工作。
气动阀的安装要求非常重要，只有严格按照相关标准和规范进行安装，才能确保气动阀的正常工作和安全可靠。
蝶阀安装注意事项
蝶阀安装注意事项
蝶阀安装注意事项如下:
1.安装前应检查蝶阀的型号、规格、材质、阀体和阀盘的密封圈是否完好,是否符合使用要求。
2.安装时应按照蝶阀的流体流向正确安装,避免反向使用。
3.蝶阀的安装位置应根据使用要求确定,安装时应注意其离地高度和管道的水平度。
4.蝶阀在安装时应采用正确的安装方法,按照阀门厂家的安装说明进行安装。
5.蝶阀的紧固螺栓应按照规定的扭矩进行拧紧,避免过紧或过松,造成密封不良或者损坏。
6.安装后应进行试运行,检查蝶阀的开启和关闭是否灵活、准确,密封是否良好。
7.蝶阀安装位置应与管道的管径匹配,阀门的尺寸应与管道的尺寸相同或者略大。
8.在蝶阀的安装和使用过程中,应定期进行维护和保养,保证阀门的正常使用和寿命。
9.在蝶阀的安装过程中,应注意避免阀门的碰撞和损坏,避免阀门的接口泄漏。
10.在蝶阀的安装过程中,应注意安装的环境条件,避免阀门的受潮、腐蚀等情况。
蝶阀的安装要求
蝶阀的安装要求
蝶阀作为一种流体控制装置，广泛应用于各种行业中。
在蝶阀的安装过程中，需要注意以下几个方面。
首先是选择安装位置。
应该选择符合设计要求的位置，同时避免在强震区、易受冲刷的位置和易污染的现场进行安装。
此外，还需要考虑蝶阀与其他设备的空间位置以及安装时需要用到的附件和管道的材料等。
其次是选用合适的附件。
包括法兰、垫片、螺栓、螺母等，这些附件影响蝶阀的封闭性能。
因此，在使用时需要选择合适的附件，同时也需要对相关的连接方式进行检查和测试。
再次是安装细节。
在安装时应该保证间隙小、重心稳定、连接牢固等细节问题。
具体来说，要注意法兰安装的平面度和旋转偏差、螺栓和螺母的保持力和防松措施、蝶阀轴心线与法兰轴心线的平行度等的控制。
最后是要加强防护措施。
因为蝶阀的作用是控制流体的流动，所以在其周围应该设置防护栏杆、管道保护装置等。
同时，要定期对蝶阀进行检测，以保证其正常运行。
除了以上这些内容之外，还有一些需要注意的点。
比如，在安装前要对蝶阀的质量进行检查，是否存在变形、损坏等情况；在安装过程中要注意对蝶阀进行润滑，以减少阀门开启时的阻力；在使用前要进行温度和压力的校准，确保其符合设计参数等等。
总体来说，正确安装蝶阀，可以保证其正常运行，提高生产效率和安全性。
虽然这个过程可能有些繁琐，但是只有深入了解蝶阀的结构特点和安装要求，才能更好地保护设备的正常运转。
蝶阀安装须知
蝶阀安装须知蝶阀安装的质量、直接影响着使用，所以必须认真注意。
（一）方向和位置蝶阀一般情况没有方向要求。
若有要求，应根据蝶阀的工作原理，正确识别。
水平管道上，阀杆方向可按下列顺序确定：垂直向上、水平、向上倾斜45°；不允许垂直向下。
阀门安装的位置，必须方便于操作；即使安装暂时困难些，也要为操作人员的长期工作着想。
最好阀门手轮与胸口取齐（一般离操作地坪1.2米），这样，开闭阀门比较省劲。
落地阀门手轮要朝上，不要倾斜。
靠墙机靠设备的阀门，也要留出操作人员站立余地。
要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全。
（二）施工作业1、安装施工必须小心，切忌撞击蝶阀。
2、安装前，应将阀门作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆，还要转动几下，看是否歪斜。
还要清除阀内的杂物3、阀门起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在法兰上。
4、对于阀门所连接的管路，一定要清扫干净。
可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。
5、安装法兰阀门时，要注意对称均匀地把紧螺栓。
阀门法兰与管子法兰必须平行，间隙合理，以免阀门产生过大压力，甚至开裂。
6、须与管子焊接的蝶阀，应先点焊，再将关闭件全开，然后焊死。
注意：蝶阀装上后不允许再焊接法兰，以免烫伤橡胶件和防腐覆层。
（三）保护设施有些阀门还须有外部保护，这就是保温和保冷。
长期不用的水、蒸汽必须放掉积水。
（四）注意事项1、管道对夹法兰标准必须与蝶阀法兰标准相符；建议使用对焊法兰，蝶阀专用法兰或整体法兰；不得使用平焊法兰（套合式），如果用户使用平焊法兰，必须征得供应商同意。
2、使用安装前应检查使用条件是否与本蝶阀性能相通。
3、安装前应先清理阀门内腔与密封面，不许有污物杂物附着；同时除清管道内的焊渣和其它杂物。
4、安装时蝶板必须处于关闭位置，确保蝶板不与管道法兰等碰撞。
5、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时无需再加密封垫。
6、本蝶阀可任意位置安装（垂直、水平、倾斜），操作机构重的规格注意设置支撑架。
蝶阀的正确安装方法2024
引言：蝶阀是一种常用的工业管道阀门，以其结构简单、操作方便、耐腐蚀等特点，在市场中广泛应用。
蝶阀的正确安装方法对于其正常运行和使用寿命起着至关重要的作用。
本文将探讨蝶阀的正确安装方法，并详细介绍了蝶阀安装的五个大点。
概述：蝶阀的正确安装方法包括准备工作、阀门安装、密封件的选择与安装、操作机构的连接和测试。
在进行安装前，必须对安装环境和管道进行全面的评估。
只有在满足安装要求的基础上，才能确保蝶阀的正常运行。
正文内容：一、准备工作1.安装前的检查：检查蝶阀的型号、规格和材质是否符合要求，检查阀门外观是否受损。
2.安装环境评估：评估管道的工作压力、介质温度和流速等参数，确保选择合适的蝶阀。
3.清洁工作：清洁安装位置，确保没有杂物和污垢，以免影响蝶阀的正常使用。
二、阀门安装1.安装位置选择：选择合适的位置安装蝶阀，确保操作和维护的便利性。
2.密封面的调整：根据实际需要，调整蝶阀的密封面，确保密封效果良好。
3.固定螺栓的安装：使用适当的螺栓和垫片将蝶阀固定在管道上，确保阀门与管道连接紧密。
三、密封件的选择与安装1.密封件的选择：根据介质的特性选择合适的密封材料，如橡胶、聚四氟乙烯等。
2.密封件的安装：在安装密封件时，应保持其整洁和完整，确保密封效果可靠。
四、操作机构的连接1.选择适当的操作机构：根据需要选择手动、电动或气动操作机构，确保操作灵活方便。
2.操作机构的连接：根据蝶阀和操作机构的连接方式，进行紧固和固定。
五、测试1.气密性测试：在安装完成后，进行气密性测试，检查蝶阀的密封性能是否达到要求。
2.试运行和调整：进行试运行和调整，确保蝶阀的开闭灵活，并对操作机构的灵敏度进行检验。
总结：正确安装蝶阀是确保其正常运行和使用寿命的基本要求。
本文从准备工作、阀门安装、密封件的选择与安装、操作机构的连接和测试等五个大点进行了详细的阐述。
在实际安装过程中，应严格按照要求进行操作，确保蝶阀的安装质量。
只有这样，才能充分发挥蝶阀的功能，提高管道系统的运行效率和安全性。
蝶阀安装维护注意事项
蝶阀安装维护注意事项蝶阀是一种常见的阀门，在工业生产中常常被用来掌控流体的流动，其中包括液体、气体和粉体等。
蝶阀具有结构简单、开启力矩小、使用寿命长等优点，因此在各种工业领域中应用广泛。
但是安装和维护蝶阀需要注意一些细节，下面我们就来认真了解一下。
安装前注意事项1. 设计选型在蝶阀的安装前，要依据实际使用情况进行设计选型，包括管道大小、介质的性质、压力容量和操作温度等，这些要依据实际需求进行认真确认，保证蝶阀在使用过程中的良好运行。
2. 安装方向蝶阀只能在纵向管道中使用，而不能在横向管道中使用，所以在安装时需要注意方向，将蝶阀正确安装在纵向管道中放置。
3. 连接管道在安装蝶阀时，还需要注意蝶阀与管道的连接方式和密封性能。
应选择适当的连接方式，并在安装时使用密封剂、密封垫等密封材料，以防止管道漏水或处于开启或关闭状态的阀门不彻底。
4. 安装高度蝶阀的安装高度应依据介质的密度、流速和使用环境的情况来决议。
在可操作的范围内，尽量选择较低的安装高度，便于日常操作和维护。
5. 安装位置在安装蝶阀时也需要注意其位置，不能安装在难以维护的区域，以免由于蝶阀故障无法适时跟进处理。
安装过程中注意事项1. 清理管道在安装蝶阀之前，必需要先清理管道，将其中杂质去除，以免影响蝶阀的正常运行。
2. 检查阀门的材质安装蝶阀时，需要检查蝶阀的材质，判定其能否承受压力和介质的腐蚀程度，以防安装后难以作为正常开关使用。
3. 检查外露部分在安装蝶阀时，需要检查蝶阀的外露部分是否有松动现象，假如发觉松动需要紧固。
4. 安装注意事项蝶阀的安装需要注意水平度和垂直度，在水平度和垂直度方面应当具备确定的要求，保证出调后的阀门能够稳定的工作并且正常的持续运转。
维护注意事项1. 进行定期检查蝶阀在使用过程中，也需要进行定期的检查维护，包括蝶阀的密封性能、开启力矩大小等。
也要注意定时清理蝶阀上的杂质。
2. 防止过度力矩在蝶阀的使用过程中，应当注意操作力矩值是否在正常范围内，以免由于操作力矩过度而导致损坏。
建筑给水排水知识：气动蝶阀的安装要求
建筑给水排水知识：气动蝶阀的安装要求
1、安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞
2、将阀门和汽缸均置于关闭状态。
3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。
如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。
还需要注意的是，可调型消音器可以调节阀门的启
闭速度，但不可调得过小，否则可能引起阀门不动作。
5、得发在安装前应保持干燥，不可露天存放
6、安装蝶阀前要检查管道，确保管道内无焊渣等异物
7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。
建议使用蝶阀专用法兰，不得使用平焊法兰。
9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。
10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然
对中，然后小心的启闭蝶阀，确保启闭灵活。
12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动蝶阀安装需遵循哪些要求
气动蝶阀是由气动执行器和蝶阀组成。
气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门，主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，蝶阀在低压大中口径管道上的使用越来越多。
气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。
安装要求：
1、安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞
2、将阀门和汽缸均置于关闭状态。
3、将汽缸装到阀门上，(安装方向与阀体平行或垂直都可以)，再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
4、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。
建议使用蝶阀法兰，不得使用平焊法兰。
5、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
6、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。
7、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。
8、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，
切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
9、安装蝶阀前要检查管道，确保管道内无焊渣等异物
10、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
11、安装完毕后，对气动蝶阀进行调试(正常情况下供气压力为0.4~0.6MPa)，调试运行时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有效)，观察气动蝶阀的启闭情况。
如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小(把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调)，直至阀门启闭动作顺滑且关闭无泄漏。
还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
12、在安装前应保持干燥，不可露天存放。
