顶管顶进力计算

顶管顶进参数计算

顶管顶进参数计算1.1顶力计算顶管过程是一个复杂的力学过程，它涉及材料力学、岩土力学、流体力学、弹塑性力学等诸多学科。

但顶管计算的根本问题是要估计顶管的顶力。

顶管的顶力就是顶管过程管道受的阻力，包括工具头正面泥水压力、管壁摩擦阻力。

根据《给水排水管道工程施工及验收规范》（GB 50268-2008）要求，顶进阻力按下式计算：式中：F p——顶进阻力(kN)；D0——管道外径(m)；0.8m；L——管道顶进施工长度(m)，本工程中为300m；f k——管道外壁与土的单位面积平均摩阻力(kN／m2)，通过试验确定；对于采用触变泥浆减阻技术正常顶进时，本工程顶管地质为砾质粘土，采用注浆减阻，为1.0 kN／m2；N F——顶管机的迎面阻力(kN)，本工程采用泥水平衡顶管，。

Dg——顶管机外径（m）P——控制土压力（kPa），取400kPa。

N F=0.8×0.8×3.14×400/4=200.96KNFp=3.14×0.8×300×1.0+200.96=3215.36kNFp =3215.96kN<3500 kN（工作井允许顶力），不需加中继间1.2工作井设计顶力计算根据总推力、工作井所能承受的最大顶力及管材轴向允许推力比较后，取最小值作为油缸的总推力。

各油缸有其独立的油路控制系统，可根据施工需要通过调整主顶装置的合力中心来进行辅助纠偏。

工作井设计顶力为3500KN。

顶管管材采用钢管，强度等级Q235-B，壁厚14mm，DN800钢管圆环受力面积S1＝（3.14×0.8142-3.14×0.82）/4=0.0176 m2，DN800钢管轴向允许推力F'＝235000 kN/m2×0.0176 m2＝4136 kN；总推力3215.36 kN<工作井能承受最大顶力3500kN<管材轴向允许推力4136 kN，因此，油缸总推力为3500kN。

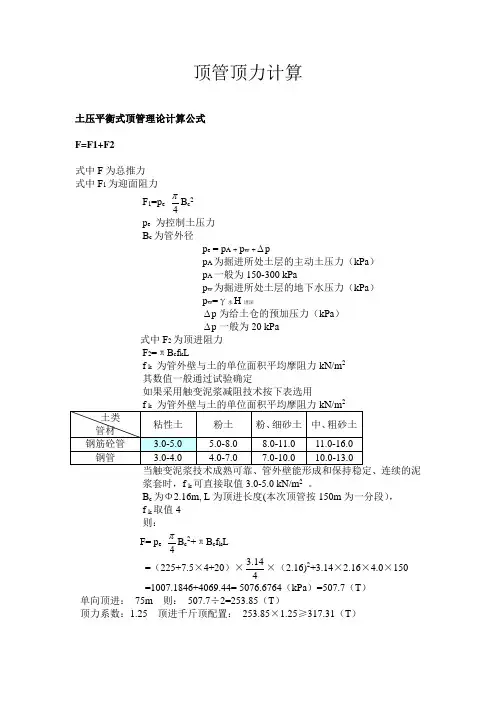

顶管顶力计算

顶管顶力计算
土压平衡式顶管理论计算公式
F=F1+F2
式中F 为总推力
式中F 1为迎面阻力
F 1=p e 4
πB c 2
p e 为控制土压力
B c 为管外径
p e = p A + p w +∆p
p A 为掘进所处土层的主动土压力（kPa ）
p A 一般为150-300 kPa
p w 为掘进所处土层的地下水压力（kPa ）
p w =γ水H 埋深
∆p 为给土仓的预加压力（kPa ）
∆p 一般为20 kPa
式中F 2为顶进阻力
F 2=πB c f k L
f k 为管外壁与土的单位面积平均摩阻力kN/m 2
其数值一般通过试验确定
如果采用触变泥浆减阻技术按下表选用 2
浆套时，f k 可直接取值3.0-5.0 kN/m 2 。

B c 为Φ2.16m, L 为顶进长度(本次顶管按150m 为一分段）， f k 取值4
则：
F= p e 4
πB c 2+πB c f k L =（225+7.5×4+20）×4
14.3×（2.16)2+3.14×2.16×4.0×150 =1007.1846+4069.44= 5076.6764（kPa ）=507.7（T ）单向顶进： 75m 则： 507.7÷2=253.85（T ）
顶力系数：1.25 顶进千斤顶配置： 253.85×1.25≥317.31（T ）。

顶管施工工艺顶力及后背计算

顶管施工工艺顶力及后背计算Prepared on 22 November 2020顶管施工工艺顶力及后背计算：1、顶力计算D=1000mm泥水平衡机械顶管顶力计算（1）顶力计算F--顶进阻力(KN)D0--顶管外径(m),按线路管径D=1200mm，取D0＝1.22 mL—管道设计最大顶进长度(m)，150mfk—管道外壁与土的单位面积平均摩阻力(KN/㎡)经验值fk=6KN/㎡NF--顶管机的迎面阻力(KN)，查表得：NF=π∕4Dg2P式中H0—管道覆土厚度，取最大值5mγ—土的湿密度，取18KN/m3解得：NF=（4）××5×18=则：F=××150×6+=即F=根据以上计算需要两支（型号）200t顶镐。

根据总顶力计算出顶力为，实际施工过程中选用的顶镐设备为2台200吨的顶镐，能够提供4000kN的顶力，根据现场情况与实际施工经验，采取注浆、涂蜡等减阻措施，可以不使用中继间，能够满足顶力的要求。

1.1.1.12、后背安全系数的核算：根据顶力计算取D=1200进行后背核算根据管道直径选择墙宽2.6m，高2.4m，墙厚0.8m，内衬Φ14@150双层钢筋网片，网片生根于底板钢筋，外侧以预制钢后背为模板，两侧支模，内浇混凝土，混凝土强度采用C30。

后背面积计算：F=V×n/Kp×r×hV：主顶推力n:安全系数，取n≥Kp：被动土压力系数，取2r：土的重度，取19h：工作井深度F：后背面积F=×2×19×6=后背墙的核算按右公式计算F≥P/[σ]；F—混凝土后背面积P—计算顶力[σ]—混凝土允许承载力1000KN/m2F=P/[σ]=÷1000≈5.88m2取安全系数2，（P/[σ]）’=11.76m2实际施工时采用9*4=36 m2〉30.96 m2>能够保证安全由此计算出实际顶进坑的后背可以承受顶推力的作用，能够安全施工。

顶
管顶进力计算
基本资料根据给排水专业图纸要求，本工程设计顶管共7处，设顶管工作井4座，接收井5座，工作井分别为内径为8.0m 和7.5×5.0m 两种规格，圆形井采用沉井施工，方形井采用支护开挖现浇施工，接收井分别为内径均为5.0m 和5.0×5.0m 两种规格，圆形井采用沉井施工，方形井采用支护开挖现浇施工。

，粉6kPa 进选用2g s s H γ，
顶力计算顶管施工时采用触变泥浆减阻，本次顶管分为三种管径，每种管径取最长顶管段计算，分别为DN1650管长162m 、DN1800管205m 、DN1000管90m ，，根据不同的管径分别计算顶力
总顶力标准值01k F F D Lf N π=+
顶管机迎面阻力24F g s s N D H π
γ=
DN1650管道：长162m
F0=3.142×1.98×162×6+（3.142/4）×1.982×17.7×8.50=6510KN
DN1800管道：长205m
F0=3.142×2.16×205×6+（3.142/4）×2.162×17.7×9.0=8931KN DN1000管道：长90m
F0=3.142×1.2×90×12+（3.142/4）×1.22×18.5×11.0=4302KN
顶管管道允许顶力计算
F--混凝土管允许顶力（N）
dc
K--混凝土管综合系数取0.391
除。

顶管施工工艺顶力及后背计算

顶管施工工艺顶力及后背计算顶管施工工艺顶力及后背计算：
在进行D=1000mm泥水平衡机械顶管顶力计算时，需要
考虑以下因素：顶进阻力、管道设计最大顶进长度、管道外壁与土的单位面积平均摩阻力、顶管机的迎面阻力、管道覆土厚度和土的湿密度。

根据计算，顶力为3552.92kN，需要两支
200t顶镐。

为了保证后背的安全性，需要进行后背安全系数的核算。

在进行核算时，需要考虑管道直径、墙宽、高度、墙厚、内衬、外侧、支模、混凝土强度等因素。

根据计算，后背面积为
30.93，混凝土后背面积为5.88m2.。

顶管施工顶力及允许土抗力计算

1、后座反力计算忽略钢制后座的影响，假定主顶千斤顶施加的顶进力是通过后座墙均匀地作用在工作坑后的土体上，为确保后座在顶进过程中的安全，后座的反力或土抗力R应为的总顶进力P的1.2~1.6倍，反力R采用下式计算：式中：R——总推力之反力，kN；α——系数，取α=1.5~2.5，计算中取2。

B——后座墙的宽度，取5m；γ——土的容重，kN/m3；H——后座墙的高度，取4m；Kp——被动土压系数，）2/45（tanKp2ϕ+=；c——土的内聚力，kPa；h——地面到后座墙顶部土体的高度，见表1。

井号基坑尺寸坑深（m）后背墙高（m）墙顶到地面的高h（m）W1、Y1 平面异形面积127m27.91843.918W3、Y3 9mx9m 7.99 3.99W6、Y5 9mx9m 8.132 4.132 W9、Y7 9mx9m 8.258 4.258 W11、Y9 9mx9m 8.366 4.366Y’2 9mx5m 5.492 1.492Y旧2 9mx5m 6.681 2.681W旧2 9mx5m 6.234 2.234 W’3、Y’59mx9m 6.748 2.748（1）工作基坑W1、Y1的后背墙反力计算管道所在的土层为粉质粘土层，C=9.15kPa，γ=19.1 kN/m3，φ=15.07°。

将数据代入公式：R=8637.9KN（2）工作基坑W3、Y3的后背墙反力计算管道所在的土层为粉质粘土层，C=9.15kPa，γ=19.1 kN/m3，φ=15.07°将数据代入公式：R=8744.4KN（3）工作基坑W6、Y5的后背墙反力计算管道所在的土层为粉质粘土层，C=9.15kPa，γ=19.1 kN/m3，φ=15.07°将数据代入公式：R=8913.2KN（4）工作基坑W9、Y7的后背墙反力计算管道所在的土层为淤泥质粘土层，C=10.14kPa，γ=17.9kN/m3，φ=4.18°将数据代入公式：R=6048.5KN。

顶力计算

附件：力学计算1、力学计算公式 1.1、顶管顶力F N F F p +=式中 N F —顶管机头正面挤压力F —管壁摩阻力顶管机头正面挤压力：s s g F H D N ⨯⨯⨯=γ24π 式中 Dg —顶管机外径(m)γs —土的重度(kN/m 3) H s —盖层厚度(m)管壁摩擦阻力：k f L D F ⨯⨯⨯=0π式中 D 0—顶管外径(m)L —设计顶进长度(m)f k —管道外壁与土的单位面积平均摩擦阻力(kN/ m 2)，通过试验确定；对于采用触变泥浆减阻技术的按表1确定，取11.0kN/㎡。

表1、采用触变泥浆的管外壁单位面积平均摩擦阻力f k (kN/㎡）1.2、管道允许顶力p c Qd de A f F ⨯⨯⨯⨯⨯⨯=53215.0φγφφφ式中 F de —混凝土管道允许顶力设计值（N ）；Φ1—混凝土材料受压强度折减系数，取0.9； Φ2—偏心受压强度提高系数，取1.05； Φ3—材料脆性系数，取0.85；Φ5—混凝土强度标准调整系数，取0.79；fc —混凝土受压强度设计值（N/mm 2），Ⅲ级C50管抗压强度取32.4N/mm 2；Ap —管道的最小有效传力面积（mm2），保守计算按截面的1/4计算，D3000mm 管为3108600mm 2，D1650mm 管为940351.5mm 2；γQd —顶力分享系数，取1.3。

1.3、后背允许受力本工程采用钢筋混凝土块作为后靠背。

管节能否顺利顶进与后靠背的承载力能否满足顶力要求有很大关系，因此后靠背的承受力必须满足传递最大顶的需要。

表2、土的主动和被动土压系数值本工程后靠背承受力的设计计算如下：后靠背采用高5m ，宽5m 素混凝土，厚50cm ，配筋按照工作井第三节设计配筋执行。

⎪⎪⎭⎫ ⎝⎛⨯⨯⨯+⨯⨯⨯+⨯⨯⨯⨯=p p p K H h K h C K H b A R γγ222 式中： R —总推力的反力（一般大于顶管总推力的1.2-1.6）；A —系数（1.5-2.5），此处取2； b —后座墙的宽度，5m ；γ-土的重度kN/m ³； H-后座墙的高度，5m ； Kp-被动土压力系数，3； C-土的内聚力，10kPa ；h-地面到后座墙顶部土体的高度，7m 。

顶管施工工艺顶力及后背计算

顶管施工工艺顶力及后背计算:1、顶力计算D=1000m泥水平衡机械顶管顶力计算(1)顶力计算F 7D0Lfk NfF--顶进阻力(KN)D0--顶管外径(m),按线路管径D=1200m，取D0= 1.22 mL—管道设计最大顶进长度(m), 150mfk —管道外壁与土的单位面积平均摩阻力(KN/ m2)经验值fk=6KN/ m2NF--顶管机的迎面阻力(KN)，查表得：NF =n / 4Dg2P式中H0—管道覆土厚度，取最大值5m丫一土的湿密度，取18KN/m3解得：NF=( 3.14/4 ) X 1.222 X 5X 18=105.2KN则:F=3.14X 1.22 X 150X 6+105.2KN =3552.92KN即F=355.292t根据以上计算需要两支(型号)200t顶镐。

根据总顶力计算出顶力为3552.92kN，实际施工过程中选用的顶镐设备为2台200吨的顶镐，能够提供4000kN的顶力，根据现场情况与实际施工经验，采取注浆、涂蜡等减阻措施，可以不使用中继间，能够满足顶力的要求。

1.1.1.1 2、后背安全系数的核算：根据顶力计算取D=1200进行后背核算根据管道直径选择墙宽2.6m,高2.4m，墙厚0.8m，内衬①14@15双层钢筋网片，网片生根于底板钢筋，外侧以预制钢后背为模板，两侧支模，内浇混凝土，混凝土强度采用C3O后背面积计算：F=V X n/Kp X r X hV :主顶推力n: 安全系数，取n》1.5Kp :被动土压力系数，取2r :土的重度，取19h:工作井深度F:后背面积F=3552.9X 1.5/2 X 19 X 6=30.93后背墙的核算按右公式计算F A P/[ (T ]；F—混凝土后背面积P—计算顶力5877.21KN[(T ]—混凝土允许承载力1000 KN/m2F=P/[(T ]= 5877.2 - 1000~ 5.88m2取安全系数2,( P/[(T ] )' =11.76韦-.. 2实际施工时采用9*4=36 m〉30.96 m2 >11.76 能够保证安全由此计算出实际顶进坑的后背可以承受顶推力的作用，能够安全施工5.4.2顶管平面布置图(详见附图《顶管工作井平面布置图》：5050。

顶管施工顶力计算

顶力计算与后背设计本工程是将壁板加厚作为千斤顶的后背墙。

l后背结构及抗力计算后背作为千斤顶的支撑结构，要有足够的强度和风度，且压缩变形要均匀。

所以，应进行强度和稳定性计算。

本工程采用组合钢结构后背，这种后背安装方便，安装时应满足下列要求：使用千斤顶的着力中心高度不小于后背高度的1/3。

顶力计算推力的理论计算：F=F1十F2其中F—总推力Fl一迎面阻力 F2—顶进阻力F1＝π/4×D2×P (D—管外径1.0m P—控制土压力)P＝Ko×γ×Ho式中 Ko—静止土压力系数，一般取0.55Ho—地面至掘进机中心的厚度，取最大值6mγ—土的湿重量，取1.9t/m3P＝0.55×1.9×6＝6.27t/m2F1=3.14/4×1.0×2×6.27＝9.844tF2＝πD×f×L式中f一管外表面平均（根据顶进距离平均淤泥土）综合摩阻力，取0.8t/m2D—管外径1.0mL—顶距，取最大值150mF2＝3.14×1.0×0.8×150＝376.8t。

因此，总推力F=9.844+376.8＝386.644t。

根据总推力、工作井所能承受的最大顶力及管材轴向允许推力比较后，取最小值作为油缸的总推力。

工作井设计允许承受的最大顶力为800t，管材轴向允许推力700t，主顶油缸选用2台300t(3000KN)级油缸。

每只油缸顶力控制在250t以下，这可以通过油泵压力来控制，千斤顶总推力500t。

因此我们无需增加额外的顶进系统即可满足要求。

l后背的计算后背在顶力作用下，产生压缩，压缩方向与顶力作用方向一致。

当停止顶进，顶力消失，压缩变形随之消失。

这种弹性变形即象是正常的，顶管中，后背不应当破坏，产生不允许的压缩变形。

后背不允许出现上下或左右的不均匀压缩。

否则，千斤顶在余面后背上，造成顶进偏差。

顶力计算

附件：力学计算1、力学计算公式 1.1、顶管顶力F N F F p +=式中 N F —顶管机头正面挤压力F —管壁摩阻力顶管机头正面挤压力：s s g F H D N ⨯⨯⨯=γ24π 式中 Dg —顶管机外径(m)γs —土的重度(kN/m 3) H s —盖层厚度(m)管壁摩擦阻力：k f L D F ⨯⨯⨯=0π式中 D 0—顶管外径(m)L —设计顶进长度(m)f k —管道外壁与土的单位面积平均摩擦阻力(kN/ m 2)，通过试验确定；对于采用触变泥浆减阻技术的按表1确定，取11.0kN/㎡。

表1、采用触变泥浆的管外壁单位面积平均摩擦阻力f k (kN/㎡）1.2、管道允许顶力p c Qd de A f F ⨯⨯⨯⨯⨯⨯=53215.0φγφφφ式中 F de —混凝土管道允许顶力设计值（N ）；Φ1—混凝土材料受压强度折减系数，取0.9； Φ2—偏心受压强度提高系数，取1.05； Φ3—材料脆性系数，取0.85；Φ5—混凝土强度标准调整系数，取0.79；fc —混凝土受压强度设计值（N/mm 2），Ⅲ级C50管抗压强度取32.4N/mm 2；Ap —管道的最小有效传力面积（mm2），保守计算按截面的1/4计算，D3000mm 管为3108600mm 2，D1650mm 管为940351.5mm 2；γQd —顶力分享系数，取1.3。

1.3、后背允许受力本工程采用钢筋混凝土块作为后靠背。

管节能否顺利顶进与后靠背的承载力能否满足顶力要求有很大关系，因此后靠背的承受力必须满足传递最大顶的需要。

表2、土的主动和被动土压系数值本工程后靠背承受力的设计计算如下：后靠背采用高5m ，宽5m 素混凝土，厚50cm ，配筋按照工作井第三节设计配筋执行。

⎪⎪⎭⎫ ⎝⎛⨯⨯⨯+⨯⨯⨯+⨯⨯⨯⨯=p p p K H h K h C K H b A R γγ222 式中： R —总推力的反力（一般大于顶管总推力的1.2-1.6）；A —系数（1.5-2.5），此处取2； b —后座墙的宽度，5m ；γ-土的重度kN/m ³； H-后座墙的高度，5m ； Kp-被动土压力系数，3； C-土的内聚力，10kPa ；h-地面到后座墙顶部土体的高度，7m 。

顶管顶进参数计算

顶管顶进参数计算1.1顶力计算顶管过程是一个复杂的力学过程，它涉及材料力学、岩土力学、流体力学、弹塑性力学等诸多学科。

但顶管计算的根本问题是要估计顶管的顶力。

顶管的顶力就是顶管过程管道受的阻力，包括工具头正面泥水压力、管壁摩擦阻力。

根据《给水排水管道工程施工及验收规范》（GB 50268-2008）要求，顶进阻力按下式计算：式中：F p——顶进阻力(kN)；D0——管道外径(m)；0.8m；L——管道顶进施工长度(m)，本工程中为300m；f k——管道外壁与土的单位面积平均摩阻力(kN／m2)，通过试验确定；对于采用触变泥浆减阻技术正常顶进时，本工程顶管地质为砾质粘土，采用注浆减阻，为1.0 kN／m2；N F——顶管机的迎面阻力(kN)，本工程采用泥水平衡顶管，。

Dg——顶管机外径（m）P——控制土压力（kPa），取400kPa。

N F=0.8×0.8×3.14×400/4=200.96KNFp=3.14×0.8×300×1.0+200.96=3215.36kNFp =3215.96kN<3500 kN（工作井允许顶力），不需加中继间1.2工作井设计顶力计算根据总推力、工作井所能承受的最大顶力及管材轴向允许推力比较后，取最小值作为油缸的总推力。

各油缸有其独立的油路控制系统，可根据施工需要通过调整主顶装置的合力中心来进行辅助纠偏。

工作井设计顶力为3500KN。

顶管管材采用钢管，强度等级Q235-B，壁厚14mm，DN800钢管圆环受力面积S1＝（3.14×0.8142-3.14×0.82）/4=0.0176 m2，DN800钢管轴向允许推力F'＝235000 kN/m2×0.0176 m2＝4136 kN；总推力3215.36 kN<工作井能承受最大顶力3500kN<管材轴向允许推力4136 kN，因此，油缸总推力为3500kN。

顶管顶力计算公式

顶管顶力计算公式一、土压平衡式顶管理论计算公式F=F1+F2---------------------------------------------------------------------(1)式中F为总推力式中F为迎面阻力 1,2 F=p B1ec4p 为控制土压力 eB为管外径 c,p = p p p eA+w+p为掘进所处土层的主动土压力(kPa) Ap一般为150-300 kPa Ap为掘进所处土层的地下水压力(kPa) wp=γH水埋深w,p为给土仓的预加压力(kPa),p一般为20 kPa 式中F为顶进阻力 2F=πBfL 2ck2 f 为管外壁与土的单位面积平均摩阻力kN/mk其数值一般通过试验确定如果采用触变泥浆减阻技术按下表选用2f 为管外壁与土的单位面积平均摩阻力kN/m k土类粘性土粉土粉、细砂土中、粗砂土管材钢筋砼管 3.0-5.0 5.0-8.0 8.0-11.0 11.0-16.0钢管 3.0-4.0 4.0-7.0 7.0-10.0 10.0-13.0当触变泥浆技术成熟可靠、管外壁能形成和保持稳定、连续的泥2浆套时，f 可直接取值3.0-5.0 kN/m 。

kL为顶进长度m,2F= p B+πBfL ecck43.142 =(150+10*14+20)**(2.6)+3.14*2.6*4.0*200 4=1645+6531=8176 kPa=817.6T二、顶管经验计算公式F=knGL-------------------------------------------------------------------------(2)式中F为总推力式中k为综合减阻系数如果注浆技术成熟可靠，最小可取0.3-0.4钢筋砼管土质系数式中n为密度的砂土及含水量较类别粘土、亚粘土及天然含大的亚砂土水量较小的亚砂土管前挖土不易形成土拱n 管前挖土能形成土拱者者，但塌方尚不严重时n 1.5-2 3-4式中m为金属及非金属管土质系数密度的砂土及含水量较类别粘土、亚粘土及天然含大的亚砂土水量较小的亚砂土管前挖土不易形成土拱m 管前挖土能形成土拱者者，但塌方尚不严重时m 0.8-1.0 1.5-2.0式中G为管重力KN/m式中L为顶进长度m*2*450*200 F=0.45 =8100 kPa=810T。

顶力计算

附件：力学计算1、力学计算公式 1.1、顶管顶力F N F F p +=式中 N F —顶管机头正面挤压力F —管壁摩阻力顶管机头正面挤压力：s s g F H D N ⨯⨯⨯=γ24π 式中 Dg —顶管机外径(m)γs —土的重度(kN/m 3) H s —盖层厚度(m)管壁摩擦阻力：k f L D F ⨯⨯⨯=0π式中 D 0—顶管外径(m)L —设计顶进长度(m)f k —管道外壁与土的单位面积平均摩擦阻力(kN/ m 2)，通过试验确定；对于采用触变泥浆减阻技术的按表1确定，取11.0kN/㎡。

表1、采用触变泥浆的管外壁单位面积平均摩擦阻力f k (kN/㎡）管材粉、细砂土中、粗砂土钢筋混凝土管 8.0-11.011.0-16.01.2、管道允许顶力p c Qd de A f F ⨯⨯⨯⨯⨯⨯=53215.0φγφφφ式中 F de —混凝土管道允许顶力设计值（N ）；Φ1—混凝土材料受压强度折减系数，取0.9； Φ2—偏心受压强度提高系数，取1.05； Φ3—材料脆性系数，取0.85；Φ5—混凝土强度标准调整系数，取0.79；fc —混凝土受压强度设计值（N/mm 2），Ⅲ级C50管抗压强度取32.4N/mm 2；Ap —管道的最小有效传力面积（mm2），保守计算按截面的1/4计算，D3000mm 管为3108600mm 2，D1650mm 管为940351.5mm 2；γQd —顶力分享系数，取1.3。

1.3、后背允许受力本工程采用钢筋混凝土块作为后靠背。

管节能否顺利顶进与后靠背的承载力能否满足顶力要求有很大关系，因此后靠背的承受力必须满足传递最大顶的需要。

表2、土的主动和被动土压系数值本工程后靠背承受力的设计计算如下：后靠背采用高5m ，宽5m 素混凝土，厚50cm ，配筋按照工作井第三节设计配筋执行。

⎪⎪⎭⎫ ⎝⎛⨯⨯⨯+⨯⨯⨯+⨯⨯⨯⨯=p p p K H h K h C K H b A R γγ222 式中： R —总推力的反力（一般大于顶管总推力的1.2-1.6）；A —系数（1.5-2.5），此处取2； b —后座墙的宽度，5m ；γ-土的重度kN/m ³； H-后座墙的高度，5m ； Kp-被动土压力系数，3； C-土的内聚力，10kPa ；h-地面到后座墙顶部土体的高度，7m 。

顶管所需顶力计算

顶进方法：
Fk=3117.388kN
γ=18kN/m*3
土的重度，地下水位以下取浮容重D1= 1.02m
管道的外径H= 4.6m
管道顶部以上覆盖层的厚度ψk=20°
管道所处土层的内摩擦角标准值L=185m
管道的计算顶进长度NF=153.2957kN 计算NF
R1=187.603kN/m*2R2=0kN/m*2局部气压的标准值
α=
1网格截面参数，可取0.6～1.0153.2957kN
计算Fk
3117.388kN 顶进时，工具管的迎面阻力标准值，宜按不同的顶进方法计
算确定
手工推进顶管法的工具管迎面阻力，或挤压、网格挤压顶管
法的挤压阻力；前者可采用500kN/m*2，后者可按工具管前端
中心处被动土压力的标准值计算
顶管所需顶力计算
本计算公式见上海市工程建设规范《地基基础设计规范》（DGJ08-11-1999）第141页
计算顶力标准值=+=22112141
4R D R D N F ππα
=+=F k N Lf D F '1π。

人工顶管顶力计算

人工顶管顶力的计算：（一）对于顶管顶进深度范围土质好的，管前挖土能形成拱，可采用先挖后顶的方法施工。

根据经验公式：P=n P0其中：P——总顶力n——土质系数。

土质系数取值可根据以下两种情况选取：（1）土质为粘土、亚粘土及天然含水量较大的亚砂土，管前挖土能成拱者，取1.5～2.0。

（2）土质为砂质粘性土及含水量较大的粉细砂，管前挖土不易成拱者，取3～4。

取n 为2.0。

P0——为顶进管子全部自重。

顶进的每节管自重约为2 吨，最长段以123米计每节管长2 米，共要顶进62 节管，则P0＝2*62＝124吨。

则总的顶力为：P=n P0 ＝2.0*124＝248 吨考虑地下工程的复杂性及不可预见因素，顶管设备取1.3 倍左右的储备能力，设备顶进应力为322.4 吨, 取总的顶力F＝400 吨，选用两个千斤顶作为顶进动力设备，每个千斤顶的顶力应为200 吨。

（二）对于顶管顶进深度范围土质较差的，即开挖时容易引起塌方的，可采用先顶后挖的方法施工。

根据顶管工程力学参数确定，先顶后挖时，顶管的推力就是顶管过程管道所受的阻力，主要包括工具管切土正压力、管壁摩擦阻力。

⑴工具管正压力：与土层密实度、土层含水量、工具管格栅形态及管内挖土状况有关。

根据有关工程统计资料，软土层一般为20-30t/m2,硬土层通常在30-60t/m2。

大于40t/m2 时表明土质较好。

F1=S1×K1其中F1--顶管正阻力(t)S1--顶管正面积(m2)K1--顶管正阻力系数(t/m2)F1=S1×K1=πr2×K1＝3.14*1.2*1.2*35＝158.26吨⑵管壁摩擦阻力：管壁与土间摩擦系数及土压力大小有关。

根据有关工程统计资料，管壁摩擦阻力一般在0.1-0.5t/m2 之间。

F2=S2×K2其中F2—顶管侧摩擦力（t）S2—顶管侧面积（m2）K2—顶管侧阻力系数（t/m2）F2=S2×K2=πDL×K2=3.14*1.2*123*0.5=231.74 吨顶管阻力为以上二种阻力之和，顶进长度按最长管段123 米计算，总顶力：F=F1+F2≈390 吨因此，取总的顶力F＝500 吨，选用两个250吨的千斤顶作为顶进动力设备。

顶管顶力计算公式

顶管顶力计算公式辨析摘要：在顶管工程实践中常常需要计算顶管顶进总推力，由于顶管推力计算公式很多，而且计算结果差别相当大，本文针对各计算公式进行了对比计算并分析其原因，进而提出在工程计算中应注意的有关问题。

关键词：顶管，摩阻力，顶力在顶管工程之前，为了顺利推动管道在土中前进，千斤顶的顶力需要克服顶进中的各种阻力（摩阻力、工具管前端端面阻力等），同时在顶进过程中还不断受到各种外界因素影响（纠偏、后背的位移等）。

目前在顶管推力计算中有两类算法，一是考虑土拱效应，此时土柱的高度一般按照普氏太沙基公式计算。

二是上覆土压力按照覆盖层的全部厚度计算。

计算公式的比较考虑土拱效应的理论公式顶管周边的均布荷载可以通过管顶上方土方的垂直荷载与地面的动荷载之和求出。

即：678.9: （,）式（,）中：8.为管顶上方的土的垂直荷载（;<=）；: 为地面的动荷载（;<=）,’,’, 手掘式顶管顶力计算公式>7>+9!?/6"@A9!?/B@A98"@A （!）式（!）中：> 为总推力（;)）；>+为初始推力（;)），在手掘式顶管中，其值为,2’!!?/) （?/为管外径（C），) 为标准贯入值）；6 为管周边均布荷载（;<=）；"@为管与土之间的摩擦系数（"@7DE #!）；B@为管与土之间的粘着力（;<=）；8 为每米管子的重力（;)FC）；A 为推进长度（C）。

,’,’! 采用降水措施的手掘式顶管顶力计算公式在采用降水措施以后，挖掘面的土体稳定而且能自立，这时的手掘式顶管施工的推力可以用下述方法计算：>7>+9$!?%6"@A9$!?B@A98"@A （2）式（2）中：>+为初始推力G;)H，此时其值为,2’!!?B)@ （)@为刃口贯入阻力系数；$ 为管与土的摩擦系数（$7+’IJ+’KI）；% 为管周边的荷载系数（%7,’+J,’I），其余同（!）式。
