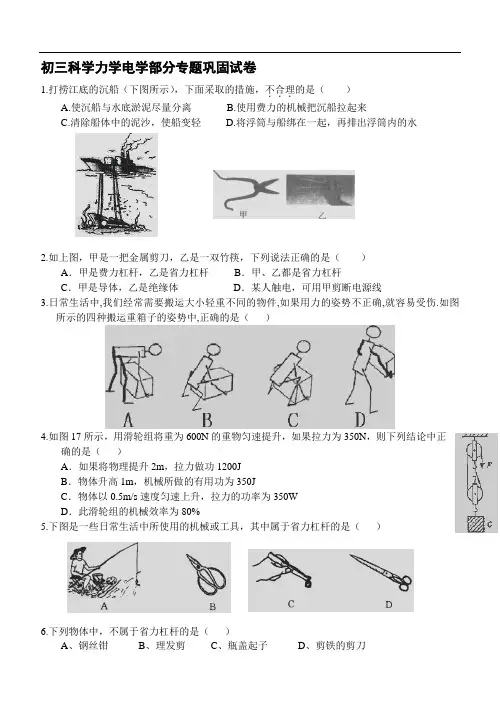

初三科学电学部分专题巩固试卷

科学力学电学部分2.如上图，甲是一把金属剪刀，乙是一双竹筷，下列说法正确的是（）A．甲是费力杠杆，乙是省力杠杆B．甲、乙都是省力杠杆C．甲是导体，乙是绝缘体D．某人触电，可用甲剪断电源线3.日常生活中,我们经常需要搬运大小轻重不同的物件,如果用力的姿势不正确,就容易受伤.如图所示的四种搬运重箱子的姿势中,正确的是（）4.如图17所示，用滑轮组将重为600N的重物匀速提升，如果拉力为350N，则下列结论中正确的是（）A．如果将物理提升2m，拉力做功1200JB．物体升高1m，机械所做的有用功为350JC．物体以0.5m/s速度匀速上升，拉力的功率为350WD．此滑轮组的机械效率为80%5.下图是一些日常生活中所使用的机械或工具，其中属于省力杠杆的是（）6.下列物体中，不属于省力杠杆的是（）A、钢丝钳B、理发剪C、瓶盖起子D、剪铁的剪刀7.下列器具中，属于省力杠杆的是（）A.定滑轮B.食品夹C.镊子D.铡刀8.下列事例属于省力杠杆的是（）A. 用镊子换药B．用筷子夹菜 C. 用大扫扫帚扫地 D. 用钳子截断铁丝9.如下图所示是一个指甲刀的示意图，它由三个杠杆ABC、OBD和OED组成，用指甲刀剪指甲时，下面说法正确的是（）A．三个杠杆都是省力杠杆B．三个杠杆都是费力杠杆C．ABC是省力杠杆，OBD、OED是费力杠杆D．ABC是费力杠杆，OBD、OED是省力杠杆10.如上图所示，从自行车的结构和使用来看，下列说法中不正确的是（ ）A.刹车装置相当于费力杠杆B.轮胎和脚蹬上做有凹凸不平的花纹是为了增大摩擦C.尾灯的设计应用了光学知识D 车铃应用了声音的产生和传播的知识 11.园艺师傅使用如图2所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O 靠近，这样做的目的是为了（ ） A ．增大阻力臂，减小动力移动的距离 B ．减小动力臂，减小动力移动的距离 C ．增大动力臂，省力 D ．减小阻力臂，省力12.人体的运动系统相当复杂，但最基本的运动形式是，骨骼在肌肉提供的动力作用下绕关节转动. 如图2所示是手端起茶杯的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力. 由图可以看出，这是一个（ ）A ．费力、省距离的杠杆B ．省力、费距离的杠杆C ．既费力，也费距离的杠杆D ．既省力，也省距离的杠杆13.乒乓球、保龄球等表面都是光滑的，为什么高尔夫球的表面上布满小坑呢？经有关科学家研究发现：两个等大的球，一个表面布满小坑，另一个光滑，在空中高速飞行时，表面布满小坑的球受到的空气阻力较小.现将质量与体积均相等的两个小球A （表面布满小坑）与B （表面光滑）分别利用细绳悬挂在等臂杠杆的两端，使杠杆水平平衡，如图所示.当从两球正下方同时以相同速度（足够大）的风对准它们竖直向上吹时，则以下的说法中正确的是（ ） A ．杠杆左端下降 B ．杠杆右端下降C ．杠杆仍然在水平方向处于平衡状态D ．无法判断杠杆的转动情况14.斜面是一种简单机械，生活中经常用到它. 工人师傅小波和小新分别用如图11（上图）所示的甲、乙两种方法，将同样的物体搬上车，下列说法正确的是（ ）A ．甲方法不可以省力，但能省功B ．甲方法可以省力，也能省功C ．乙方法可以省力，但不能省功D ．乙方法可以省力，也能省功15.一根轻质杠杆，在左右两端分别挂上 200N 和300N 的重物时，杠杆恰好平衡，若将两边重物同时减少50N ，则杠杆（ ）A ．左端下沉B ．右端下沉C ．仍然平衡D ．无法判断16.建筑工地上，工人用动滑轮来提升货物，如图（下图）所示。

目的是为了（）A ．减少拉力的大小B ．减少做功的多少肱二头肌图2肘关节骼甲C．改变拉力的方向D．减少物体移动的距离17．阻值为3 与6 的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1∶R2等于( ) A．2∶1 B．1∶2 C．2∶9 D．9∶218．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( )A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路19．如图所示，V1和V2是完全相同的两个电压表，都有3 V和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶120．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在( )A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端21．在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小22．如图所示，下列判断错误的是( )A．仅使灯L1工作，应闭合开关S2、S3B．仅使灯L2工作，应闭合开关S1、S3C．使灯L1工作，应闭合开关S1、S3D．使灯L2工作，只闭合开关S3也可16．用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是( )A．2.5 min B．5 min C．20 min D．30 min17．现有一只“PZ220—60”灯泡L1和一只“PZ220—25”灯泡L2，下列有关说法中正确的是( )A ．灯泡L 1的电阻小于灯泡L 2的电阻B ．它们并联在照明电路中时L 2亮C ．它们串联在照明电路中时L 1亮D ．它们正常发光时，在相同时间内消耗的电能相同18．原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是( )A ．台灯的功率太大B ．台灯的插头处有短路C ．台灯的灯座处有短路D ．插座处原来就有短路19．电工修理如图所示的照明电路时，发现电灯R 不亮，用测电笔测试C 、D 后，发现这两处都能使氖管发光，而测试A 、B 两点时，只有A 点氖管发光，则故障可能发生在( )A ．AC 段B ．CD 段C ．电灯R 短路D ．BD 段20．在如图所示的电路中，电源电压恒定，R 1为一定值电阻，R 2为滑动变阻器．开关S 闭合后，当滑动变阻器的滑片P 在a 、b 之间滑动的过程中，电压表的示数最大为4 V ，电阻R 1的电功率变化范围是0.8 W ～7.2 W ，则P 从a 端滑至b 端的过程中，电流表的示数( )A ．从1.8 A 变化至0.2 AB ．从0.4 A 变化至1.2 AC ．从1.2 A 变化至0.4 AD ．从0.2 A 变化至1.8 A21．测定标有“3.8 V ”灯泡的额定功率．(1)画出实验电路图，并根据电路图将下列所需实物连接起来．(2)电压表所选量程是_______，调节滑动变阻器，应使电压表指针指在_______的位置上 (3)若此时电流表的示数如图所示，其读数为_______，则灯泡的额定功率约是________22．如图23甲所示电路，滑动变阻器的最大阻值为Ω=401R ，电源电压及灯L 的电阻保持不变。

当1S 、2S 均闭合且滑片滑到b 端时，电流表1A 、2A 的示数分别为如图23乙、丙所示；当1S 、2S 均断开且滑片P 置于变阻器的中点时，电流表1A 的示数为0.4A ，求：(1)电源的电压； (2)2R 的电阻；(3)灯L 的电阻；(4)整个电路消耗的最小电功率； (提示：电路的总电阻最大时 消耗的电功率最小)。

23．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V ，频率50Hz ，加热功率350W 。

将它接在220V 的电压下， （1） 当它处于保温状态时，饮水机中的电流为0.1A ，这时饮水机消耗的电功率是多大？ （2）当它处于加热状态时，如果消耗的电能全部用来加热水，它能使热水罐中0.5kg ，20℃的水的温度升高到90℃要多少时间？ （3） 它的工作原理比较简单：整个电路由一个电热元件R 1、一个限流电阻R 2和一个温控开关S 组成（如图13）。

当S 接a 时，电热元件R 1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b 处，饮水机处于保温状态。

请你按上述原理完成图13中的电路图。

24.产自我市的岩滩红水河奇石闻名全国乃至世界，采石工人用如图22所示的装置将一块奇石从5m 深的水底提升到离水面1m 高的船上。

已知石头在出水前人的拉力31105.4⨯=F N ，石头出水后人的拉力32100.7⨯=F N ，不计摩擦及动滑轮重，求：（1） 石头的重力；（2）石头的体积；（3）拉力所做的功。

25.某人在河岸上，借助岸边的大树，利用滑轮组通过拉绳使停泊在水中的船匀速靠岸．已知滑轮组是由一个定滑轮和两个动滑轮组成的(滑轮和拉绳自重不计)，船的总质量为7.92×103kg ，船匀速移动时受到水的阻力是船重的0.01倍，船受到滑轮组的拉力与人拉绳子的力始终水平，若人的拉力是220N ，船靠岸的速度是0.3m/s ，(g ＝10N/kg)求（1）滑轮组的机械效率．（2）人拉绳的功率．26.如图所示,电源电压恒为6V,R 1、R 2是定值电阻，滑动变阻器最大值为R ，当断开S 2、S 3、闭合S 1时，移动滑片P ，电路消耗功率的最大值和最小值之比为4：1;当断开S 1和S 3、闭合S 2时，滑片P 在a 点（此时滑动变阻器连入电路中的电阻为1/4R ）和在最右端电流表的示数之比2：1；当S 1、S 2、S 3都闭合时，电流表的示数为1.25A.求:①R 1和R 的比值; ②R 2和R 的比值; ③R 1、R 2、R 3的值。

图131.电功率的单位是 ( )A.瓦B.焦C.库D.安2.电功和电功率的单位分别是 ( )A.安培和伏特B.焦耳和瓦特C.伏特和瓦特D.瓦特和安培3.额定电压相同的甲乙两灯，串联在电路上，甲灯比乙灯亮。

下列正确的是 ( )A.甲灯额定功率和实际功率大B.乙灯额定功率和实际功率都大C.甲灯额定功率小实际功率大D.乙灯额定功率小，实际功率大4小明同学家里的几盏灯都不亮了，检查保险丝没有熔断，用测电笔测室内各处电路时，氖管均发光。

小明对故障做了4种判断，其中正确的是( )A. 灯泡全部烧； B．室内线路某处短路； C．进户线零线开路； D．进户线火线开路5、在右图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量电路中a、b间电压为0，b、c间电压Array为6V，则电路中的故障可能是（）A．L1短路且L2断路 B．L1和L2均断路C．L1断路且L2短路 D．L1和L2均短路6、关于“6V 9W”灯泡L1和“3V 9W”灯泡L2，下列说法正确的是（）A．L1和L2都正常发光时，它们消耗的电功率不同B．将它们串联在9V的电源上，它们都能正常发光C．将它们串联在6V的电源上，L2消耗的电功率较大D．将它们并联在3V的电源上，L1消耗的电功率较小7、小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h,那么这一个用电器是（）A．电冰箱 B．普通白炽灯 C．彩色电视机 D．挂壁式空调机8.一个小灯泡上标有“6V 3.6W”字样,给灯泡两端加上3伏电压,若不考虑温度影响（），A.灯泡实际功率为1.8瓦B.灯丝的电阻为0.6欧C.灯丝上所加电压6伏D.通过灯丝的电流为0.3安9.在家庭电路中，通常用电能表来测量的物理量是 ( )A.电功率B.电功C.电压D.电流(强度)10.有若干个在各自正常的电压下都能正常发光的灯泡，把它们并联在同一电路中，它们相等的物理量是( )A.亮度B.电流C.电压D.电功率E.电阻11.把标有“12伏 3瓦”和“12伏 4.5瓦”的两个灯泡并联后接到电压12伏电源上,若通过两个灯丝电量之和为2库仑,则电流所做的功为( )A.2焦耳B.7.5焦耳C.15焦耳D.24焦耳12不同两电阻并联在同一电路上,相同时间内放出热量多的是( )A.电压较大的B.电流较大的C.电阻较大的D.无法判断13.将一根电阻为60欧的电热丝接在电源上，通过它的电流为2安,如果通电1分钟产生的热量是( )A.1.44×104焦B.7.2×103焦C.3.6×103焦D.1.2×102焦14．如图所示，电源电压恒定不变，当S闭合，滑动变阻器的滑片向右移动过程中，下列说法正确的是 ( )A．灯泡变亮，电压表读数不变B．灯泡变暗，电压表读数变小C．灯泡变亮，电压表读数变大 D．灯泡变亮，电压表读数变小15．如图，灯L1的电阻为R1，灯L2的电阻为R2，且R1＞R2。
