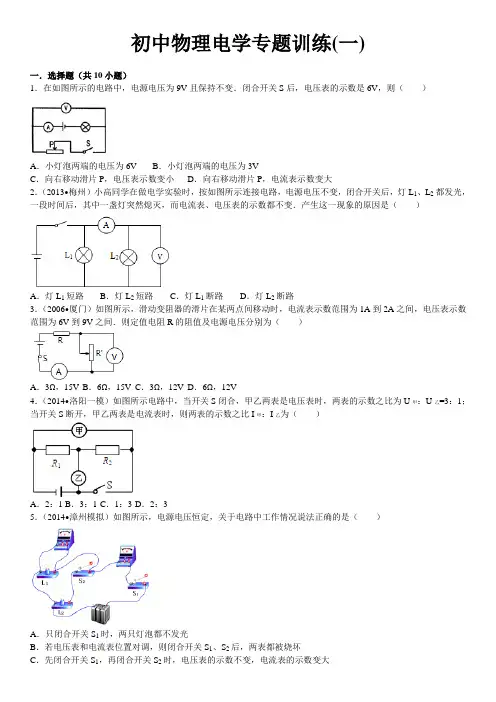

初中物理电学专题训练(一)一．选择题（共10小题）1．在如图所示的电路中，电源电压为9V且保持不变．闭合开关S后，电压表的示数是6V，则（）A．小灯泡两端的电压为6V B．小灯泡两端的电压为3VC．向右移动滑片P，电压表示数变小D．向右移动滑片P，电流表示数变大2．（2013•梅州）小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路3．（2006•厦门）如图所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为1A到2A之间，电压表示数范围为6V到9V之间．则定值电阻R的阻值及电源电压分别为（）A．3Ω，15V B．6Ω，15V C．3Ω，12V D．6Ω，12V4．（2014•洛阳一模）如图所示电路中，当开关S闭合，甲乙两表是电压表时，两表的示数之比为U甲：U乙=3：1；当开关S断开，甲乙两表是电流表时，则两表的示数之比I甲：I乙为（）A．2：1 B．3：1 C．1：3 D．2：35．（2014•漳州模拟）如图所示，电源电压恒定，关于电路中工作情况说法正确的是（）A．只闭合开关S1时，两只灯泡都不发光B．若电压表和电流表位置对调，则闭合开关S1、S2后，两表都被烧坏D．若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都没有示数6．两只灯泡串联后接入电路中，其中一只亮，另一只不亮，产生这种现象的原因可能是（）A．两灯相比，不亮的灯泡电阻太小了B．两灯相比，不亮的灯泡中通过的电流太小了C．两灯相比，不亮的灯泡额定功率一定大D．不亮的灯泡的灯丝一定断了7．（2006•常州）灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（）A．8V B．12V C．16V D．20V8．规格分别为“3.8V 1.9W”和“2.5V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则（）A．甲灯较亮 B．乙灯较亮 C．两灯一样亮D．无法判断9．（2012•泰州二模）把两个分别标有“10V 10W”和“9V 5.4W”的灯泡串联后接到电源上，要使其中一灯能正常发光且两灯都不被损坏（不计温度对电阻的影响），则电源电压应为（）A．9V B．19V C．15V D．16V10．（2012•武汉模拟）某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持4.5V不变，灯泡上标有“3V，1W”字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．下列说法错误的是（）A．灯泡的额定功率为1WB．灯泡正常发光时的电阻为9ΩC．灯泡的实际功率为0.64WD．此时灯泡和滑动变阻器的阻值之比为8：7二．填空题（共9小题）11．如图所示，电源电压为6V且保持不变．当开关闭合时，电压表的示数为2V，则L1两端的电压是_________，L2两端的电压是_________；当开关断开时，电压表示数为_________．12．在如图所示的电路中，闭合S后，V1的示数是3伏，V2的示数是5伏，已知电源两端的总电压是6伏，那么L1两端的电压是_________伏，L2两端的电压是_________伏，L3两端的电压是_________伏．13．（2012•六合区一模）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为_________Ω；元件B的电阻为_________Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是_________A．14．城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆行人通行．这三盏灯是_________（选填“串”或“并”）联的，若每只灯的规格都是“220V 300W”，则每组交通指挥灯（含红、黄、绿三种颜色灯）正常工作15h要消耗电能_________kW•h．15．（2014•新罗区模拟）电子式电能表表盘上标有3000imp/kW•h”字样（“imp/kW•h”是电子式电能表的一个重要参数﹣﹣“脉冲输出”的单位，其数值表示用电1kW•h表盘上耗电指示灯闪烁的次数），现将某用电器单独接在该表上工作30min，电能表指示灯闪烁了600次，则该用电器在上述时间内消耗的电能为_________kW•h，电功率是_________W．16．一个“12V6W”的小灯泡，如果接在36V电源上，为使其正常发光，需串联一个_________Ω的电阻，该电阻消耗的功率是_________W．某导体接到6V电压下，它消耗的功率是6W；将改接到3V的电压下，这个导体的功率是_________W．17．现有阻值分别为10Ω、15Ω的电阻各一只，允许通过它们的最大电流分别是1A和0.6A．若将它们串联起来使用，两端允许加的最大电压是_________V．两只电阻消耗的总功率为_________W．18．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1和R2两端的电压分别为_________、_________．19．如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：保护电阻R为10Ω，当闭合开关S后，两电压表的示数分别为6V和2V，则电路中的电流为_________A，电动机的功率为_________W．三．解答题（共2小题）20．物理课上老师请同学们设计一个测量未知电阻R x的实验，各组同学都提出了自己的设计方案，下列是两组同学的设计情况．（1）甲组同学决定采用伏安法，请你在虚线方框内帮他画出实验电路图．并说明所需测量的物理量：①_________；②_________；（2）乙组同学设计了不同的方案，经讨论后同学们达成共识，设计的电路如上图（R0为阻值已知的定值电阻），以下是他们的实验操作步骤：①按电路图连接好实物电路．②_________．③_________．甲组：R x=_________．乙组：R x=_________．21．在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样．如图是小明同学没有连接完的实物电路．（1）请你用笔画线代替导线，将实物电路连接完整；（2）实验中，小王同学连接好电路后，闭合开关，发现小灯泡不亮，且电压表无示数，电流表有示数，则故障的原因可能是_________；（3）故障排除后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图所示，要测量小灯泡的额定功率，应将滑片P向_________端滑动（选填“左”或“右”）；直到使电压表示数等于2.5V时，电流表示数如图所示，灯泡的额定功率是_________．（4）某同学在实验中，不小心将滑动变阻器损坏（不能使用）了，一时又找不到其他变阻器．你能否利用身边的物品替代滑动变阻器完成该实验，说出你的做法：_________．（5）小红同学在实验结束与同学讨论时说：“该实验电路也可以用来研究电流与电压的关系”．小红的说法是否正确，为什么？2015年初中物理电学专题训练(一)参考答案与试题解析一．选择题（共10小题）1．在如图所示的电路中，电源电压为9V且保持不变．闭合开关S后，电压表的示数是6V，则（）A．小灯泡两端的电压为6V B．小灯泡两端的电压为3VC．向右移动滑片P，电压表示数变小D．向右移动滑片P，电流表示数变大考点：欧姆定律的应用；电路的动态分析．专题：应用题；动态预测题．分析：（1）由电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端的电压，由串联电路特点可以求出灯泡两端电压；（2）根据滑片的移动方向，判断滑动变阻器接入电路的阻值如何变化，由欧姆定律判断电流表与电压表示数如何变化．解答：解：（1）灯泡两端的电压U L=U﹣U V=9V﹣6V=3V，故A错误，B正确；（2）由电路图知，滑片P向右滑动时，滑动变阻器接入电路的阻值变大，滑动变阻器的分压变大，电压表示数变大，故C错误；电路总电阻R变大，电源电压U不变，电路电流I=变小，电流表示数变小，故D错误．故选B．点评：本题是一道闭合电路动态分析题，是常考题型；分析清楚电路结构、熟练应用串联电路特点及欧姆定律是正确解题的关键．2．（2013•梅州）小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路考点：电流表、电压表在判断电路故障中的应用．专题：压轴题．分析：电流表测量L2的电流，电压表可测电源电压，若一灯灭了，而两个电表示数不变，则是L1断路了．解答：解：两个电灯是并联，电压表测量并联后的电压，也为电源电压，电流表与L2串联，测量L2的电流，若一灯灭了，两表示数不变，说明电压表还能与电源相通，L2中还有电流，只有是L1不亮，它断路了．故选C．点评：本题考查了电路故障的判断．在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表3．（2006•厦门）如图所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为1A到2A之间，电压表示数范围为6V到9V之间．则定值电阻R的阻值及电源电压分别为（）A．3Ω，15V B．6Ω，15V C．3Ω，12V D．6Ω，12V考点：欧姆定律的应用；滑动变阻器的使用；电阻的串联．专题：压轴题．分析：根据公式U=IR及U=U R+U R变，求出当电流表示数为1A时，电压表示数为9V，并以此作为该题切入点．总解答：解：∵电流表示数由1A到2A，表示电路电流增大∴根据公式U R=IR，I增大，U R也增大∵串联电路中，电源电压恒定不变∴根据公式U R变=U总﹣U R，一个恒定的数U总减一个增大的数U R，结果U R变是减小的故电压表示数是由9V到6V的过程即当电流表示数为1A时，电压表示数为9V；当电流表示数为2A时，电压表示数为6V．设定值电阻的阻值为R当电路电流为1A时，有：U总=1A×R+9V当电路电流为2A时，有：U总=2A×R+6V∵电源电压U总是恒定不变的∴1A×R+9V=2A×R+6V解得：R=3Ω∴U总=1A×R+9V=1A×3Ω+9V=12V故选C．点评：该题注重公式U=IR及U=U R+U R变的数量关系变化的运用，即其中一个数量恒定不变，第二个量的变化总必定引起第三个数量的变化．4．（2014•洛阳一模）如图所示电路中，当开关S闭合，甲乙两表是电压表时，两表的示数之比为U甲：U乙=3：1；当开关S断开，甲乙两表是电流表时，则两表的示数之比I甲：I乙为（）A．2：1 B．3：1 C．1：3 D．2：3考点：欧姆定律的变形公式．专题：电路和欧姆定律．分析：当开关S闭合，甲乙两表是电压表时，两电阻串联，电压表甲测量电源电压；电压表乙测量R2两端的电压；当开关S断开，甲乙两表是电流表时，两电阻并联，电流表乙测量干路电流，电流表甲测量通过R2的电流．解答：解：当开关S闭合，甲乙两表是电压表时，两电阻串联，所以R1两端的电压U1=IR1，R2两端的电压U乙=IR2；两表的示数之比为U甲：U乙=3：1，所以U1：U乙=2：1=IR1：IR2=R1：R2；当开关S断开，甲乙两表是电流表时，两电阻并联，I甲：I乙=：（+）=：（+）=：（+）=：=2：3．故选D．点评：本题考查电路的动态分析，关键是明白电路断开与闭合时电路的连接情况，难点是电压表换电流表以后电路的连接情况．5．（2014•漳州模拟）如图所示，电源电压恒定，关于电路中工作情况说法正确的是（）A．只闭合开关S1时，两只灯泡都不发光B．若电压表和电流表位置对调，则闭合开关S1、S2后，两表都被烧坏C．先闭合开关S1，再闭合开关S2时，电压表的示数不变，电流表的示数变大D．若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都没有示数考点：电路的基本连接方式．专题：电流和电路．分析：（1）首先要弄清电路的连接方式；由于电流表电阻很小，在电路中可当作导线处理；电压表的阻值很大，接近于断路，在分析电路图时，可先将其拿掉．（2）图中，电流从电源的正极出发，流经开关S1、电流表后分为两支：①经开关S2、灯L2后返回电源负极；②经灯L1后返回电源负极．因此该电路是并联电路，且开关S1控制干路，开关S2控制灯L2；电流表测干路电流，电压表测并联电路两端的电压．（3）弄清电路的连接方式后，再根据电压表、电流表的使用方法，以及并联电路的电流规律逐项分析．解答：解：A、只闭合S1时，灯泡L2不亮，处于断路状态，只有灯泡L1亮，故A不正确；B、若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏，故B不正确．C、只闭合S1时，若L1灯丝断了，电路断路，电压表测电源的电压，所以电压表读数近似为电源电压，故C正确；D、若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都有示数，故D不正确．故选C．点评：本题是一道电路的动态分析题，解决此类问题要结合电流表和电压表的使用、串并联电路的规律进行分析解答．6．两只灯泡串联后接入电路中，其中一只亮，另一只不亮，产生这种现象的原因可能是（）A．两灯相比，不亮的灯泡电阻太小了B．两灯相比，不亮的灯泡中通过的电流太小了C．两灯相比，不亮的灯泡额定功率一定大D．不亮的灯泡的灯丝一定断了考点：实际功率．分析：这样的题目应从具体选项中逐一排除，根据相关知识具体情况具体分析．解答：解：A、两灯相比，亮暗是与实际功率有关，通过两电阻的电流相等，所以不亮是因为电阻过小，公式P=I2R，B、两灯是串联在一起的，所以通过的电流也相等，所以题干不对，不符合题意；C、灯泡的亮暗程度是由实际功率决定的，与额定功率无关，亮的灯泡实际功率大，不符合题意；D、假如不亮的灯泡的灯丝断了，则电路一定处于断路状态，另一灯肯定也不亮，不符合题意；故选A．点评：本题目考查学生对电路实际功率的掌握程度，以及对电路中可能会出现的故障能否给以合理的解释．7．（2006•常州）灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（）A．8V B．12V C．16V D．20V考点：电功率的计算；欧姆定律的应用．专题：计算题；压轴题．分析：灯L l和灯L2是串联后接在电路中的，因此通过它们的电流相等，为了保证两灯不损坏，因此取两灯正常发光时通过电流较小的为电路中的电流，先利用公式I=计算出电流，再利用公式R=计算出电阻，最后利用公式U=IR计算出电压．解答：解：I1===2A，I2===3A，∵I1＜I2，∴电路中的电流为2A，R1===4Ω，R2===4Ω，U=IR=I（R1+R2）=2A×（4Ω+4Ω）=16V．故选C．点评：本题考查了利用欧姆定律和电功率的公式变形，求出电流、电阻和电压，以及可以根据题意选择出合适的电流．8．规格分别为“3.8V 1.9W”和“2.5V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则（）A．甲灯较亮B．乙灯较亮C．两灯一样亮D．无法判断考点：实际功率．专题：电能和电功率．分析：由灯泡铭牌可知灯泡的额定电压与额定功率，由电功率的变形公式可以求出灯泡的阻值；由串联电路特点及电功率公式P=I2R可以比较两灯泡串联时灯泡的功率关系，然后判断哪个灯泡亮．解答：解：∵P=，∴灯泡电阻R甲===7.6Ω，R乙===5Ω，∵R甲＞R乙，串联电路电流相等，∴由P=I2R可知，甲灯的实际功率大于乙灯的实际功率，故两灯泡串联时，甲灯较亮；点评：本题考查电功率的计算及串联电路的电流规律，关键熟练应用电功率公式及其变形公式、串联电路的特点．9．（2012•泰州二模）把两个分别标有“10V 10W”和“9V 5.4W”的灯泡串联后接到电源上，要使其中一灯能正常发光且两灯都不被损坏（不计温度对电阻的影响），则电源电压应为（）A．9V B．19V C．15V D．16V考点：实际电压．专题：计算题；应用题；压轴题．分析：串联电路处处电流相等；为了不损坏灯泡，比较两电阻允许通过的最大电流，选其中较小的电流；然后先根据灯泡的铭牌，利用I=求出两灯泡的额定电流，利用欧姆定律求出电阻，再根据串联电路电阻的特点求出总电阻，利用欧姆定律求出电源电压的最大值．解答：解：两灯泡的额定电流为：I1===1A，I2===0.6A；两灯泡的电阻分别为：R1===10Ω，R2===15Ω；为了不损坏灯泡，所以串联电路的最大电流为I=0.6A；电源的电压为U=I（R1+R2）=0.6A×（10Ω+15Ω）=15V．故选C．点评：本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是知道为保证用电器不被烧坏串联电路允许的最大电流应选最小的．10．（2012•武汉模拟）某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持4.5V不变，灯泡上标有“3V，1W”字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．下列说法错误的是（）A．灯泡的额定功率为1WB．灯泡正常发光时的电阻为9ΩC．灯泡的实际功率为0.64WD．此时灯泡和滑动变阻器的阻值之比为8：7考点：电功率的测量；串联电路的电流规律；串联电路的电压规律；影响电阻大小的因素；欧姆定律的应用．专题：计算题；应用题；压轴题．分析：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；（1）由灯泡的铭牌可知额定电压和额定功率，确定电压表的量程并读出电压表的示数，根据I=求出额定电流，根据欧姆定律求出其电阻；（2）根据串联电路的电压特点求出灯泡两端的电压，先假设灯泡的电阻不变，根据P=求出此时灯泡的实际功率，再根据灯泡的电阻与温度有关，判断此时灯泡实际功率的大小；解答：解：（1）由铭牌可知，灯泡的额定功率为1W，额定电压为3V，所以电压表的量程为0～3V，故此时电压表的示数为2.1V；灯泡的额定电流I额===A，灯泡的电阻R L===9Ω；（2）此时灯泡两端的电压U L=U﹣U滑=4.5V﹣2.1V=2.4V，若灯泡的电阻不变时，此时灯泡的实际功率P实===0.64W，因灯泡的电阻一般会随温度的升高而变大，且此时灯泡分得的电压小于额定电压，所以此时灯泡的电阻会变小，实际功率应大于0.64W；（3）因串联电路电阻分得的电压与电阻成正比，所以，===．故选C．点评：本题考查了串联电路的特点和欧姆定律、电功率公式公式的应用，关键是会根据灯泡的额定电压确定电压表的量程并读出其示数，难点是会根据灯泡电阻与温度的关系判断实际功率的变化．二．填空题（共9小题）11．如图所示，电源电压为6V且保持不变．当开关闭合时，电压表的示数为2V，则L1两端的电压是4V，L2两端的电压是2V；当开关断开时，电压表示数为6V．考点：串联电路的电压规律；电压表的使用．专题：应用题；图析法．分析：（1）由电路图可知，当开关闭合时，两灯泡串联，电压表测量灯泡L2两端的电压；串联电路两端电压等于各部分电压之和．（2）当开关断开时，电压表与灯L1串联在电源上，因灯的电阻远小于电压表的电阻，电压表的示数等于电源电压．解答：解：（1）由于电压表测灯泡L2两端电压，S闭合时电压表示数是2V，则灯泡L2两端的电压是2V；由于灯泡L1、L2串联，根据串联电路的电压特点可知L1两端的电压是U1=6V﹣2V=4V；（2）当开关断开时，电压表测电源两端电压，示数为6V．故答案为：4V；2V；6V．点评：本题考查了串联电路的特点，是一道基础题；分析清楚电路结构、明确各电路元件的连接方式是正确解题的前提．12．在如图所示的电路中，闭合S后，V1的示数是3伏，V2的示数是5伏，已知电源两端的总电压是6伏，那么L1两端的电压是1伏，L2两端的电压是2伏，L3两端的电压是3伏．考点：串联电路的电压规律．分析：分析电路图可知三个灯泡串联在电路中，电压表V1测L1和L2的电压，电压表测L2和L3的电压，根据串联电路电压规律可知三个灯泡各自的电压．解答：解：U1+U2=3V+5V=8VL2两端的电压为8V﹣6V=2VL1两端的电压是3V﹣2V=1VL3两端的电压是5V﹣2V=3V故答案为：1V，2V，3V．点评：本题考查学生正确判断电压表测哪部分的电压的能力以及根据串联电路电压规律计算各部分电压的能力．13．（2012•六合区一模）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为5Ω；元件B的电阻为10Ω将A和B并联后接在电压为2.5V的电源两端，则通过A 和B的总电流是0.75A．考点：欧姆定律的应用．专题：信息给予题；图析法．分析：分析AB的U﹣I图象，分别找出两个特殊的U﹣I对应值：元件A（1.5V～0.3A），元件B（2V～0.2A），利用欧姆定律求元件A、B的电阻值；利用I=即可求出电路中的电流．据并联电阻特点求总电阻，再知道电源电压就可以求出干路电流．解答：解：（1）由图象可知：对于元件A电阻当U A=1.5V时，I A=0.3A，所以R A===5Ω，对于乙电阻当U B=2V时，I B=0.2A，所以R B===10Ω，（2）当将A和B并联后接在电压为2.5V的电源上时，由图可知：A的电流是0.5A，B的电流是0.25A，A和B并联在电路中，干路电流等于各支路的电流之和，干路电流是0.75A．故答案为：5；10；0.75．点评：求出A和B元件的阻值时，一定要从A、B电阻的U﹣I图象上找出特殊的U﹣I对应值；在并联时，干路电流也可以通过计算求解，即：①先求总电阻，再求干路电流；②先求各支路的电流再加起来就得出干路电流．14．城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆行人通行．这三盏灯是并（选填“串”或“并”）联的，若每只灯的规格都是“220V 300W”，则每组交通指挥灯（含红、黄、绿三种颜色灯）正常工作15h要消耗电能4.5kW•h．考点：电功的计算．专题：应用题；电能和电功率．分析：（1）路口的交通指示灯都能分别亮，互不影响，即为并联；（2）这组交通指示灯始终只有一盏灯泡工作，根据W=Pt求出灯正常工作15小时消耗的电能．解答：解：（1）十字路口交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人，根据对交通指示灯的了解可知：工作状态总是不一致，且互不影响，由此可知红灯、黄灯、绿灯是并联连接的；（2）这组交通指示灯始终只有一盏灯泡工作，正常工作15小时消耗的电能为：W=Pt=300×10﹣3kW×15h=4.5kW•h．故答案为：并；4.5．点评：本题考查了串并联的辨别和电功的计算，要注意交通指示灯是交替工作的且始终有一盏在工作．15．（2014•新罗区模拟）电子式电能表表盘上标有3000imp/kW•h”字样（“imp/kW•h”是电子式电能表的一个重要参数﹣﹣“脉冲输出”的单位，其数值表示用电1kW•h表盘上耗电指示灯闪烁的次数），现将某用电器单独接在该表上工作30min，电能表指示灯闪烁了600次，则该用电器在上述时间内消耗的电能为0.2kW•h，电功率是400W．考点：电能表参数的理解与电能的求法；电功率的计算．专题：电能和电功率．分析：3000imp/kW•h表示的是电路中每消耗1kW•h的电能，电能表指示灯闪烁3000次，或者表示电能表指示灯每闪烁1次，电路中消耗kW•h的电能，求出指示灯闪烁600次电路中消耗的电能．然后求出用电器的功率．解答：解：3000imp/kW•h表示电能表指示灯每闪烁1次，电路中消耗kW•h的电能，指示灯闪烁600次，电路消耗电能为：W=600×kW•h=0.2kW•h，用电器的功率：P===0.4kW=400W．故答案为：0.2；400．点评：本题考查了电能表的参数的理解与电能的求法以及电功率的计算，这是利用电能表测量功率的一种类型习题，一定要熟练掌握．16．一个“12V6W”的小灯泡，如果接在36V电源上，为使其正常发光，需串联一个48Ω的电阻，该电阻消耗的功率是12W．某导体接到6V电压下，它消耗的功率是6W；将改接到3V的电压下，这个导体的功率是 1.5 W．考点：欧姆定律的应用；电功率的计算．专题：欧姆定律；电能和电功率．分析：（1）由灯泡铭牌可知，灯泡额定电压是12V，额定功率是6W，由电功率公式P=UI的变形可以求出灯泡正常工作时的电流，然后由欧姆定律求出灯泡电阻；由串联电路特点可以求出串联电阻电压，由串联电路特点及欧姆定律可以求出串联电阻阻值；由P=UI利用求出电阻消耗的功率；（2）由电功率公式P=的变形公式可以求出导体电阻，然后由电功率公式P=求出导体的电功率．解答：解：（1）∵P=UI，∴灯泡正常工作时的电流I===0.5A，∵I=，∴灯泡电阻R L===24Ω；灯泡正常发光时，滑动变阻器两端电压：U R=U﹣U L=36V﹣12V=24V，∵I=，∴串联电阻阻值R===48Ω，电阻消耗的功率P=U R I=24V×0.5A=12W；（2）∵P=，∴电阻阻值：R===6Ω；当电压是3V时，导体消耗的功率：P′===1.5W；故答案为：48；12；1.5．点评：熟练应用电功率公式及其变形公式、欧姆定律、串联电路特点是正确解题的关键．17．现有阻值分别为10Ω、15Ω的电阻各一只，允许通过它们的最大电流分别是1A和0.6A．若将它们串联起来使用，两端允许加的最大电压是15V．两只电阻消耗的总功率为9W．考点：电功率的计算；欧姆定律的应用；电阻的串联．专题：计算题；应用题．分析：串联时允许通过的最大电流为两个额定电流里面最小的一个；根据公式U=IR可求两端允许加的最大电压；根据公式P=UI可求两只电阻消耗的总功率．解答：解：串联时电路电流为0.6A；两端允许加的最大电压是U=IR=0.6A×（10Ω+15Ω）=15V；两只电阻消耗的总功率P=UI=15V×0.6A=9W．故答案为：15；9．点评：本题考查电压、电功率的计算，关键是公式及其变形的灵活运用，难点是知道串联时允许通过的最大电流为两个额定电流里面最小的一个，还要知道串联电路电阻的规律．18．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1和R2两端的电压分别为 5.6V、 1.4V．考点：电压表的读数方法；串联电路的电压规律．专题：应用题．分析：由图a可知，电阻R1与R2串联，电压表V1测两电阻串联电压，即电源电压，电压表V2测电阻R2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出两电阻两端的电压．解答：解：（1）由电路图可知，电压表V1示数应大于电压表V2示数，而两电压表指针位置相同，则电压表V1量程是0～15V，分度值是0.5V，电压表示数U V1=7V；电压表V2量程是0～3V，分度值是0.1V，电压表示。

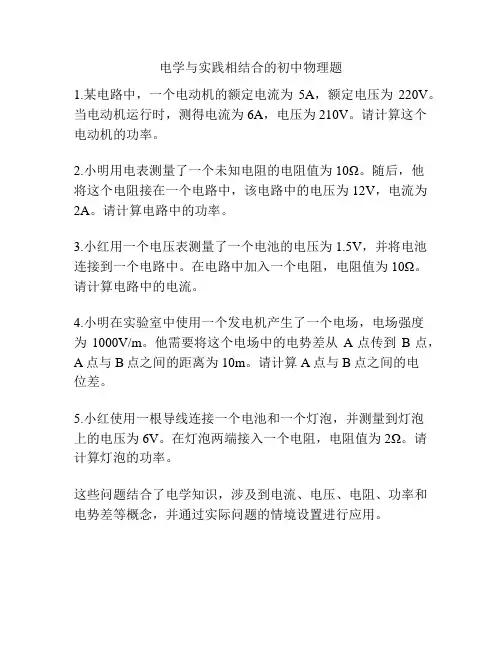

电学与实践相结合的初中物理题
电学与实践相结合的初中物理题
1.某电路中，一个电动机的额定电流为5A，额定电压为220V。
当电动机运行时，测得电流为6A，电压为210V。
请计算这个电动机的功率。
2.小明用电表测量了一个未知电阻的电阻值为10Ω。
随后，他
将这个电阻接在一个电路中，该电路中的电压为12V，电流为
2A。
请计算电路中的功率。
3.小红用一个电压表测量了一个电池的电压为1.5V，并将电池连接到一个电路中。
在电路中加入一个电阻，电阻值为10Ω。
请计算电路中的电流。
4.小明在实验室中使用一个发电机产生了一个电场，电场强度
为1000V/m。
他需要将这个电场中的电势差从A点传到B点，A点与B点之间的距离为10m。
请计算A点与B点之间的电
位差。
5.小红使用一根导线连接一个电池和一个灯泡，并测量到灯泡
上的电压为6V。
在灯泡两端接入一个电阻，电阻值为2Ω。
请计算灯泡的功率。
这些问题结合了电学知识，涉及到电流、电压、电阻、功率和电势差等概念，并通过实际问题的情境设置进行应用。
初中物理电学实验题

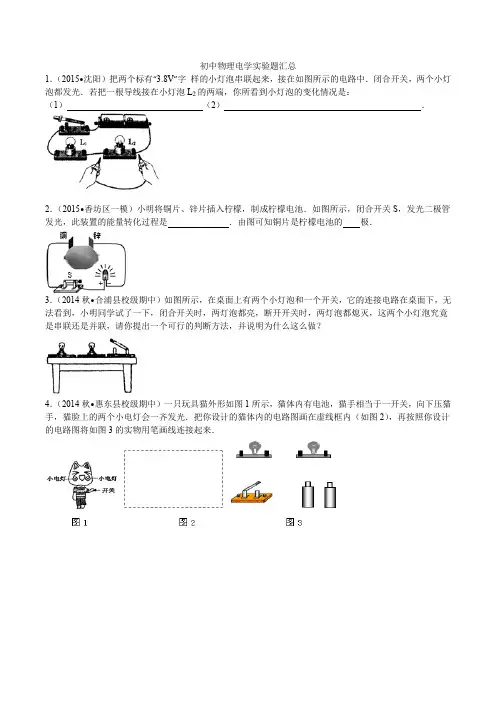

初中物理电学实验题汇总1．（2015•沈阳）把两个标有“3.8V”字样的小灯泡串联起来，接在如图所示的电路中．闭合开关，两个小灯泡都发光．若把一根导线接在小灯泡L2的两端，你所看到小灯泡的变化情况是：（1）（2）．2．（2015•香坊区一模）小明将铜片、锌片插入柠檬，制成柠檬电池．如图所示，闭合开关S，发光二极管发光，此装置的能量转化过程是．由图可知铜片是柠檬电池的极．3．（2014秋•合浦县校级期中）如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法，并说明为什么这么做？4．（2014秋•惠东县校级期中）一只玩具猫外形如图1所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你设计的猫体内的电路图画在虚线框内（如图2），再按照你设计的电路图将如图3的实物用笔画线连接起来．5．甲、乙、丙三位同学在做“用电流表测电流”的实验中，闭合开关前，他们的电流表指针在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图（a）、（b）、（c）所示的三种情况．而小虎和小明在做同样的实验时，小虎刚接好最后一根导线，灯即发光：小明正确连接好电路，刚要闭合开关时，发现电流表指针如图（b）所示．请分析他们在实验时分别存在什么问题，并写在下面的横线上．甲同学的问题：；乙同学的问题：；丙同学的问题：；小虎的问题：；小明的问题：．6．（2014秋•滕州市校级期中）在做“用电流表测量电流”的实验时，按规定试触，若试触时发现下列几种情况，试分析其原因以及解决方法．如：指针不发生偏转：电路发生开路，应检查各个接点是否完好．①指针反向偏转：．②指针正向偏转，但超过量程：．7．（2014•庆阳模拟）如图甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．（1）出现甲同学的问题的原因：电流表的；（2）出现乙同学的问题的原因：电流表的；（3）出现丙同学的问题的原因：电流表的．8．（2015秋•蚌埠期中）如图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线（填“a”或“b”）流入电流表，其示数是A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“”的接线柱相连，b与标有“”的接线柱相连．9．（2015•成都）如图1所示的电路，当开关S闭合后，电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图2所示，电流表的示数为A．10．（2015秋•重庆月考）小刚在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个电池组、两个相同的灯泡以及若干根导线，进行了探究，并将实验的数据记入如下的表格中．A处电流IA/A B处电流IB/AC处电流IC/A0.260.260.52（1）根据图1电路图将图2实物用笔画线代替导线连接起来，要求电流表测干路电流（2）指出上述实验中存在的不妥之处：①②（3）小刚改正实验中不妥之处后，可以得出的结论是：．12．（2015•鄂州）某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．I b/A I c/A I a/A0.180.180.36晓丹同学分析数据后得出结论：并联电路中各支路电流相等．（2）晓丹得出错误的实验结论，主要原因是．（3）请你对接下来的实验提出改进措施（一条即可）．（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来．造成这种现象的原因是．13．（2013•威海）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为V，L1两端的电压为V．14．（2012•桂林）如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为V，L2两端的电压为V．15．（2010•河池）如图1所示的电路中，电灯L1的电阻为10Ω，开关闭合后，V1，V2的示数分别如图2所示，则V1的示数为V，L2两端的电压为V，通过L1的电流为A．16．（2010•茂名）如图甲所示，是表的刻度盘，当指针如图所示时，读数是，若把这个表接在图乙所示电路中使用，应接在（选填“a”或“b”）处．17．（2013•枣庄）小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯（选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为V．18．（2013•长宁区二模）在图所示的电路中，电源电压保持不变．闭合电键S后，灯L1、L2均发光．过一会儿，若：①一灯突然熄灭，另一灯仍然发光，则电路中的故障为，电压表V的示数将（选填“变小”、“不变”或“变大”）．②两灯均不发光，且电压表V的示数大于零，则电路中的故障可能是．（填写三种可能）19．（2012春•盐边县校级期中）如图所示，是小强和小华两位同学做“用滑动变阻器改变电流”实验时连接的电路．其中，小灯泡两端的电压不能超过2.5V，通过的电流不得超过0.3A；滑动变阻器标有“20Ω、1A”字样．（1）滑动变阻器上标着“20Ω、1A”的含义是；（2）小强同学正准备闭合开关实验时，小华同学发现实验电路连接存在错误或不恰当之处，及时阻止小强的操作．请你指出电路连接的错误或不恰当之处：a．；b．；c．．20．（2012秋•大石桥市校级期中）小宇同学想自制一个滑线变阻器，在他的手头上有同规格的铁丝和锰铜丝供他选择，根据下表他应该选择做变阻器的电阻丝．原因是．如图组装好电路后，要使灯泡亮些，导线夹应向端移动．下表为长1m、横截面积为1mm2的导线在20℃时的电阻（Ω）银0.016铁0.096铜0.017锰铜0.4421．（2012•桂林）小明用图1所示的电路探究“电阻上的电流跟两端电压的关系”，图2是小明未完成连接的实验电路．（1）电压表应选择的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大．请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图2中实验电路的连接．（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置．其原因可能是．（写出一个）（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示．U（V）0.5 1.0 1.6 1.9 2.5 3.0I（A）0.10.20.30.40.50.6①请根据表中数据在图3中画出电阻R的U﹣I关系图象．②小明在实验中所用电阻R的阻值为Ω；当通过的电流为0.5A时，电阻R 消耗的电功率为W．（4）如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动：．22．（2011•绍兴）小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．（1）实验过程中，移动变阻器滑片时，眼睛应注视（选填序号）；A．变阻器滑片B．电压表示数C．电流表示数（2）在丙图中，用笔画线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是（选填序号）；A．10Ω0.5A B．20Ω1A C．50Ω2A（4）乙图中阴影部分面积表示的科学量是；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是．23．（2012•东莞）在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5℃），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”、“50Ω1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5℃，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，小李移动变阻器滑片P 的目的是：．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是．他这样选择的理由是：．24．（2008•南充）某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示．（1）这个实验使用了控制变量的方法，其中被控制的变量是，滑动变阻器R2的作用是改变R1两端的电压．下面是他们获取的一组实验数据电压U/V246810电流I/A0.400.80 1.20 1.59 2.00（2）实验中他们选用的定值电阻阻值为Ω；（3）请在坐标系上画出电流随电压变化的图象；（4）分析表中的数据或图象，你能得出的探究结论：．25．（2013•南昌模拟）在“探究电流与电压的关系”过程中，三（2）班同学经过相互讨论，完成了实验方案的三次设计．由图甲到图乙，改进的理由是；由图乙到图丙，改进的理由是．26．（2013•兰州）某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是．在探究通过导体的电流与导体两端电压关系时，应保持不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是．27．（2015•道里区一模）某同学利用如图电路，探究“导体电阻的大小与其长度的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．实验中，根据判断接入M、N两点间电阻的大小，选用的电阻丝是．28．（2012秋•高港区校级期中）某同学利用如图电路，探究“导体电阻的大小与其长度的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．实验中，根据判断接入M、N两点间电阻的大小，选用的电阻丝是．该同学完成上述探究后，继续进行研究物质导电性的实验，他采用如图所示的实验电路．用酒精灯对着取自白炽灯的玻璃芯柱加热，看到的现象是灯泡L会．该实验说明．29．（2014•沾益县校级模拟）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关②导体的电阻与导体的横截面积有关．③导体的电阻与导体的材料有关．实验室提供了4根电阻丝，规格、材料如表编号材料长度/m横截面积/mm2A镍铬合金0.50.5B镍铬合金 1.00.5C镍铬合金0.5 1.0D锰铜合金0.50.5（1）为了验证上述猜想①，应该选用编号为两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想（填序号）；（2）有同学认为，可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化（选填“明显”或“不明显”）．（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就了输电线的电阻，从而可以输电线上的电能损失（选填“增大”或“减小”）．30．如图，是利用电压表和电流表测量电阻的实验装置．（1）根据图甲的电路图把实物图乙连接完整，要求电流表、电压表均接低量程．（2）图丙是某一次测量时电压表的数据，则此时电压表的读数是，如果此时电流表的读数是0.16A，则电阻是Ω．31．（2015•无锡模拟）“探究串联电路的电压关系”的实验电路如图甲所示．（1）实验时，L1、L2宜选择（选填“相同”或“不同”）的小灯泡．（2）再拆接电路时开关必须．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.4 3.1 4.52 3.0 1.3 4.43 1.1 1.7 2.94 1.8 1.2 3.032．（2015•莆田）小希用如图所示电路来探究串联电路的电压特点．（1）在拆接电路时，开关必须．（2）实验中最好选择规格（填“相同”或“不相同”）的小灯泡．（3）用电压表分别测出A与B、B与C、A与C亮点间的电压为U AB、U BC、U AC．经过多次实验，得到的数据记录在图表中．分析实验数据，你可得到串联电路的电压特点是（用公式表示）．实验次数U AB/V U BC/V U AC/V10.8 2.2 3.02 1.0 2.0 3.03 1.2 1.8 3.0（4）小希进行多次实验的主要目的是（填序号）①寻找普遍规律②减小实验误差．33．（2015•广州校级模拟）如图所示，小明在“探究串联电路电压特点”的实验中：（1）请在右边的方框内画出与图甲对应的电路图，并在电路图中标上L l、L2；（2）某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为V；（3）闭合开关后，小明发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了（选填“短路”或“断路”）．（4）排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是．34．（2014秋•宜兴市校级期中）一实验小组用如图A所示的器材探究“串联电路的电压关系”．用三节新干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2．（1）请用笔画线代替导线，连接实验电路．要求：L1和L2串联，电压表测量两灯串联后的总电压．（2）为了保证电路的安全，连接器材时，开关应．（3）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是．（4）他们排除故障后继续实验，得出一组实验数据如表．为了得出串联电路电压关系的普遍规律，他们还应换不同规格的灯泡多次实验．L1两端电压U1（V）L2两端电压U2（V）电路两端总电压U总（V）1.52.8 4.3（5）另一实验小组的小宝根据实验数据绘制了电压U2随电压U1变化的图象，如图B所示，请你根据该图象写出电压U2和U1的关系式：U2=．35．（2015•南京）利用如图所示的电路可以验证电功与电流的关系．（1）图中两只灯泡的连接方式是联，它们工作时的电阻要（选填“相同”或“不同”）．（2）小明正确操作，验证了实验的结论．支持该结论的实验现象是．36．（2012•十堰）在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5伏，电阻大约为10欧，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V．次数1234电阻5101520电流0.60.30.20.15（1）本实验中应选择规格为的滑动变阻器；如图已有部分电路连好，请用笔画线代替导线将电路连接完整．（2）某同学闭合开关后，移动滑动变阻器的滑片，发现灯泡的亮度很暗且不变，可能的原因是．（3）排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图所示为A，实验中多次测量的目的是．（4）完成试验后，该组同学又找来了几个不同阻值的电阻代替小灯泡继续“探究电压不变时，电流与电阻的关系”，得到的实验数据如上表．该组同学做完第2次实验后，用15Ω的电阻替换10Ω的电阻，闭合开关后，应将滑动变阻器的滑片P向端移动（选填“A”或“B”），使电压表的示数为V，完成第三次实验．37．（2014秋•顺义区期末）小刚同学为了探究小灯泡消耗的电功率与电阻的关系，做了如图所示的实验，图中灯泡L1的电阻为R1，灯泡L2的电阻为R2且R1＞R2，小刚闭合开关后，发现灯泡L2比L1亮，因此小刚认为，灯泡电阻越小，小灯泡消耗的电功率越大．请你利用图所示的器材，设计一个实验证明小刚的结论是错误的．请画出电路图，写出简要的实验步骤和实验现象．38．（2014•陵县二模）在“测量小灯泡电功率”的实验中．已知电源电压为3V，小灯泡的额定电压为2.5V．实验次数电压表示数U/V电流表示数I/A小灯泡电功率P/W1 2.02 2.50.220.553 2.80.240.67（1）连接电路时．开关应．（2）请你用笔画线代替导线将图甲中的电路连接完整．（3）闭合开关前，应先将滑动变阻器的滑片移到端（选填“A”或“B”）．闭合开关后．发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是．（4）排除故障后，实验得到的数据如下表．在第1次实验中，小灯泡两端电压为2V时，电流表示数如图乙所示，则通过小灯泡的电流为A，此时小灯泡的实际功率为W．（5）由上表可知，小灯泡的额定功率为W；小灯泡的实际功率随实际电压的增大而（选填“增大”或“减小”）．39．（2015•东营模拟）小菲冬天取暖时发现：电暖器的电热丝热得发红，而与电热丝相连的导线却不怎么热．（1）如图是小菲进行实验探究的部分电路，甲、乙烧瓶中装有相等初温相同的煤油，金属丝电阻分别为R甲、R乙，R甲＜R乙．通电一段时间后，发现乙烧瓶中温度计的示数大些．此现象说明：在和相同时，越大，电流产生的热量越多，要使两烧瓶中煤油的温度升高得更快，滑动变阻器的滑片应向滑动．（2）小菲想用此装置探究水和煤油吸热能力，电路中必须满足的条件是．用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间．实验数据记录如表．物质质量/g初始温度/℃加热时间/min最后温度/℃水6020645煤油6020668在此实验中，如果要使水和煤油的最后温度相同，就要给水加热更长的时间，此时水吸收的热量（选填“大于”或“小于”或“等于”）煤油吸收的热量．通过实验可以得到不同的物质吸热能力不同，物质的这种特性用这个物理量来描述．初中物理电学实验题参考答案1．（2015•沈阳）把两个标有“3.8V”字样的小灯泡串联起来，接在如图所示的电路中．闭合开关，两个小灯泡都发光．若把一根导线接在小灯泡L2的两端，你所看到小灯泡的变化情况是：（1）L2熄灭（2）L1变亮．【考点】电路的三种状态．【专题】电流和电路．【分析】用电器中有电流通过时，用电器能够工作；将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作．【解答】解：由图知：闭合开关，两只灯泡串联，都发光．若把一根导线接在小灯泡L2的两端，L2被短路不能发光，但L1仍然有电流通过，照常发光．同时电源电压全部加在L2两端，所以亮度增大．故答案为：（1）L2熄灭；（2）L1变亮．【点评】此题考查的是我们对用电器短路现象的判断和分析，用电器短路会造成部分电路短路，被短路的用电器不能工作，其它用电器可以工作（在允许的最大电压范围内）．2．（2015•香坊区一模）小明将铜片、锌片插入柠檬，制成柠檬电池．如图所示，闭合开关S，发光二极管发光，此装置的能量转化过程是化学能转化为电能，电能再转化为光能．由图可知铜片是柠檬电池的正极．【考点】电源及其能量转化．【专题】电流和电路．【分析】柠檬中有化学能，可转化为电能，再通过二极管转化为光能，根据二极管的正负极即可判断电源的正负极．【解答】解：在如图所示的工作过程中，其能量转化方式主要是柠檬中的化学能转化为电能，再转化为二极管的光能．由图可知铜片是柠檬电池的正极．故答案为：化学能转化为电能，电能再转化为光能；正．【点评】能判断生活实例中的一些能量转化，是本题考查的主要内容，难度不大．28．（2015秋•吉林校级月考）电学课上，老师曾讲过“开关的作用”，激发了小红等同学对开关的控制作用的探究．小红找来两只相同的小灯泡，装有两节干电池的电池盒，开关一只，导线若干．针对一只开关同时控制两盏电灯通断的情况画出电路图，如图所示．按图所示电路探究了开关的控制作用．请你思考回答问题：（1）按图甲连接电路，与节日小彩灯连接的方式相同；把开关的位置换到两盏灯L1、L2中间断开开关，则灯L1、L2不亮．（2）小红发现学校教室里，也是一只开关控制两盏日光灯，教室里的日光灯采用的是乙图所示的连接方法，此种连接方法，若拧去一个小灯泡L1，则另一个小灯泡L2继续发光（选填“继续发光”或“不发光”）．【考点】电路的基本连接方式．【专题】应用题；图析法；探究型实验综合题．【分析】各电路元件顺次连接的连接方式是串联，串联的各电路元件相互影响，不能独立工作；各电路元件并列连接的连接方式是并联，并联的各电路元件互不影响，能独立工作．【解答】解：（1）由图示电路图可知，甲图中两灯泡串联，把开关的位置换到两盏灯L1、L2中间，仍处于串联连接，能控制整个电路，断开开关则灯L1、L2都不亮．（2）教室里的日光灯有一盏不亮时，其它日光灯正常发光，由此可见，各日光灯间互不影响，能独立工作；教室里的日光灯是并联的，采用的连接方式是图乙所示连接方法．若拧去一个小灯泡L1，则另一个小灯泡L2继续发光．故答案为：（1）甲；L1、L2；（2）乙；继续发光．【点评】本题考查了电路图的分析，注意串联电路和并联电路的概念，知道串并联的特点、分析清楚电路图即可正确解题．3．（2014秋•合浦县校级期中）如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法，并说明为什么这么做？【考点】串联电路和并联电路的辨别．【专题】电流和电路．【分析】根据并联和串联的特点分析判断．并联时各个用电器是相互不影响工作的，而串联时用电器是要相互影响工作的．【解答】解：在串联电路中，各用电器之间相互影响，闭合开关后，若取下其中一个小灯泡，则另一灯不亮；在并联电路中，用电器之间互不影响，若取下其中一个灯泡，另一灯不会受到影响．因此，闭合开关，在不拆开桌面的情况下，可以拧下其中的一个灯泡，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．故答案为：闭合开关，在不拆开桌面的情况下，可以拧下其中的一个灯泡，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．【点评】本题利用了并联和串联的特点来判断电路的连接形式．4．（2014秋•惠东县校级期中）一只玩具猫外形如图1所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你设计的猫体内的电路图画在虚线框内（如图2），再按照你设计的电路图将如图3的实物用笔画线连接起来．。
(完整版)初中物理电学实验题精选(含答案)

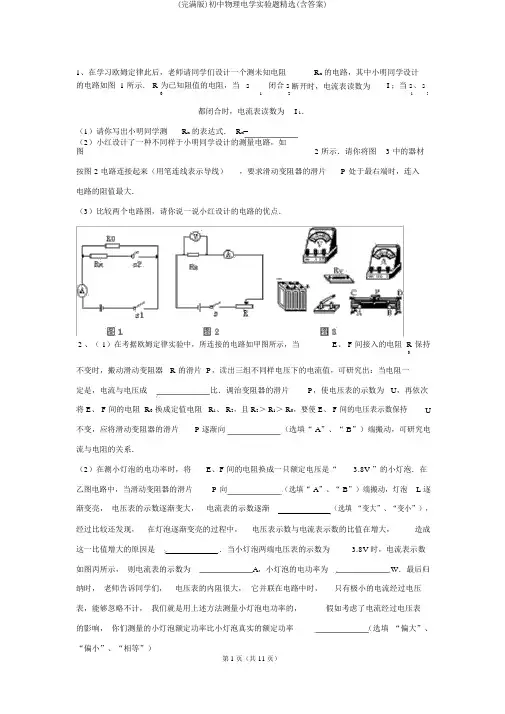

1、在学习欧姆定律此后，老师请同学们设计一个测未知电阻R x的电路，其中小明同学设计的电路如图 1 所示． R 为已知阻值的电阻，当 s 闭合 s 断开时，电流表读数为I ；当 s 、 s0 1 2 12都闭合时，电流表读数为I 1．（1）请你写出小明同学测R x的表达式． R x=（2）小红设计了一种不同样于小明同学设计的测量电路，如图 2 所示．请你将图 3 中的器材按图 2 电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P 处于最右端时，连入电路的阻值最大．（3）比较两个电路图，请你说一说小红设计的电路的优点．2 、（ 1）在考据欧姆定律实验中，所连接的电路如甲图所示，当E、 F 间接入的电阻 R 保持不变时，搬动滑动变阻器R 的滑片 P，读出三组不同样电压下的电流值，可研究出：当电阻一定是，电流与电压成比．调治变阻器的滑片P，使电压表的示数为 U，再依次将 E、 F 间的电阻 R0换成定值电阻R1、 R2，且 R2＞ R1＞ R0，要使 E、 F 间的电压表示数保持U 不变，应将滑动变阻器的滑片P逐渐向（选填“ A”、“ B”）端搬动，可研究电流与电阻的关系．（2）在测小灯泡的电功率时，将E、F 间的电阻换成一只额定电压是“ 3.8V ”的小灯泡．在乙图电路中，当滑动变阻器的滑片P 向（选填“ A”、“ B”）端搬动，灯泡L 逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐（选填“变大”、“变小”），经过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是．当小灯泡两端电压表的示数为 3.8V 时，电流表示数如图丙所示，则电流表的示数为A，小灯泡的电功率为W．最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流经过电压表，能够忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流经过电压表的影响，你们测量的小灯泡额定功率比小灯泡真实的额定功率（选填“偏大”、3 、某同学想研究经过铅笔芯的电流与其两端电压的关系，设计了以下列图的电路．采纳的器材有：阻值约为4Ω的 2B 铅笔芯一根，两节干电池组成的电池组，0﹣ 0.6A 的电表， 0 一3V 的电压表，滑动变阻器（10Ω 2A ），开关，导线等．（1）该同学依照电路图连接电路，在闭合开关前应将滑动变阻器的滑片P 移到端（选填“ a”或“ b“）．（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样搬动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是（3）消除故障后，该同学搬动滑动变阻器的滑片，将获得的几组数据记录在下表中．当采集第三组数据时，电流表指针的偏转情况以下列图，此时电流表的示数为A．实验序号①②③④⑤U/VI/A ▲（4）该同学采集多组实验数据的目的是（5）请依照表格中的五组数据在给定的坐标纸上画出铅笔芯的I ﹣U 图线．（6）由画出的图线可知，经过铅笔芯的电流与其两端电压的关系为：．4 、在研究电流与电阻关系的实验中，电源电压为15V 且保持不变，滑动变阻器上标有“20 Ω 3A ”字样，实验中所用的四个定值电阻的阻值分别为5Ω、 10Ω、 15Ω、 20Ω．（1）用笔画线代替导线将电路连接完满（如图）（2）小明在 a、b 间接入 5Ω的电阻时，调治滑动变阻器的滑片，读出电流表的示数为 1.0A ．断开开关，保持滑片的地址不变，用 10Ω的电阻代替5Ω的电阻，闭合开关，要获得正确的实验结论，应将滑片向端搬动，读数时电流表示数为A．（3）断开开关，再用 15Ω的电阻代替 10Ω的电阻连续实验时，无论怎样搬动滑动变阻器的滑片都不能够完成实验，为了使这四个电阻都能为实验所用，应控制a、 b 间电压不低于V．5 、某实验小组做“测定一组电阻 R1、 R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为 2 欧，电阻 R2约为 5 欧，电阻 R3约为 20 欧．该实验供采纳的器材有：A、电源（电压恒定9 伏） B 、电流表（量程 0～安）C、电压表（量程0～ 3 伏） D 、开关、导线若干E、滑动变阻器（最大电阻10 欧，额定电流安） F 、滑动变阻器（最大电阻20 欧，额定电流 1.5 安）G、滑动变阻器（最大电阻60 欧，额定电流安）H 、滑动变阻器（最大电阻70 欧，额定电流 0.1 安）（1）为了测定R1、 R2、 R3的阻值，实验中应采纳的滑动变阻器是（填字母编号）．（2）依照实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为伏，电阻的阻值为欧．6 、小娟利用图 1 所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为 2.5V ．（1）请用笔画线代替导线将电压表正确接入电路．（2）闭合开关前，滑动变阻器的滑片应调到（选填“左”或“右” ）端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，搬动变阻器的滑片晌，电流表的示数会变化，则故障原因可能是小灯泡（选填“断路” 或“短路”）．（3）故障消除后，小娟依照测得的数据绘制了小灯泡的电流随电压变化的图象（如图所示）．由图象（图2）可知，小灯泡正常工作时的电阻是Ω，当小灯泡两端的电压为 1V 时，小灯泡的电阻是Ω，进一步解析图象能够发现小灯泡的电阻不断变化，这是由于灯丝的电阻随温度的高升而（选填“增大”或“减小”）．7、在测量定值电阻阻值的实验中．（1）请你用笔画线代替导线，将图甲中的实物电路连接完满．（2）闭合开关前，滑动变阻器的滑片P 应移至（选填“ A”或“ B”）端．小明闭合开关后，搬动滑片P 到某一点时，读出电压表示数为1V，电流表示数如图乙所示，计算出定值电阻的阻值为Ω．（3）小明仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？，原因是．（4）如图丙所示是其他两组同学依照测得数据作出的I ﹣U 图象，解析图象可知：RaRb．（5）另一组的小红同学在连线时，不小心将线接错了，闭合开关后，发现无论怎样搬动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是．（写出一种即可）（6）还有一组的小亮同学在连线时，不小心将线接错了，闭合开关后，发现无论怎样搬动变阻器的滑片 P，电流表无示数，电压表有示数，几乎等于电源电压．出现故障的原因是．8 、小刚同学想用以下列图器材来测量定值电阻R 的阻值，他已连接了部分电路，请你接着完成以下步骤：（电源电压为6V）（1）用笔画线代替导线，将电路补画完满．（2）开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻（填“最大” 、“最小”或“中间” ）地址．（3）小刚经过调治来改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是．（4）在实验过程中，当电阻两端电压最大时，电流表示数如图乙所示，则此时定值电阻消耗的电功率为W．（5）不改变上面连好的电路，用它还可以够完成的实验是：A B；（6）若将上面实验中的定值电阻R 换成小灯泡，在多次测量灯泡电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将．9 、在测定“小灯泡的电阻”实验中，有以下器材：电压表、电流表、开关、电压为6V 的电源、“ 3.8V 1.5W ”的小灯泡、标有“20Ω 1.5A ”的滑动变阻器，导线若干．（1）请用笔画线代替导线，依照图甲所示的电路图，将图乙的实物电路连接完满．（要求连线不得交织，电流表的量程选纲要合适）（2）第一小组同学连接好最后一根导线，灯泡马上发出光明刺目的光并很快熄灭．检查后，发现连线正确，请你找出实验中的两个操作不当之处：①；②．（3）第二小组同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是．A．更换小灯泡；B．检查电路可否断路；C．搬动滑动变阻器的滑片，观察小灯泡可否发光．试验次数 1 2 3电压 U/V电流 I/A I 3电阻 R/ ΩR 3①第 3 次实验中电流表读数I 3如图丙所示，则I 3=A；计算得出R3=Ω．②从表受骗算出三次小灯泡的阻值不相等，其原因是．10 、小红用伏安法测额定电压为 2.5V 小灯泡正常发光时的电阻．（1）请你帮助她把图中的滑动变阻器连入电路，保证闭合开关时，变阻器接入电路的电阻最大．（2）正确连接好电路后，闭合开关，搬动滑动变阻器的滑片，当电压表的示数为 2.5V 时，小灯泡正常发光．此时电流表的示数以下列图，小灯泡正常发光时的电流为A，此时小灯泡的电阻为Ω（电阻值保留一位小数）．（3）滑动变阻器甲上标有“5Ω 2A ”，滑动变阻器乙上标有“20Ω 1A ”．若实验中电源输出电压为 6V 不变，则小红采纳的滑动变阻器是．（填“甲”或“乙” ）11 、小敏用以下列图的实物电路图，研究“经过导体的电流与导体电阻的关系”，电源电压恒为 3V，5 个定值电阻值分别为5Ω、 10Ω、 15Ω、 20Ω、 30Ω，滑动变阻器最大阻值为10 Ω．（1）请在甲图中将滑动变阻器正确连入电路（滑片向右移电流表示数变小）．（2）开关 S 闭合前，滑动变阻器的滑片应处在（填“左”或“右” ）端；实验过程中，搬动变阻器滑片晌，眼睛应主要凝望（选填“变阻器滑片” 、“电压表示数”或“电流表示数”）．（4）依照前 4 次实验所测的电流和电阻值，在乙图中描出了 4 个点，则阴影部分面积表示的物理量是，它的值为．（5）第 5 次实验中，将定值电阻由 20Ω换为 30Ω时，应将滑动变阻器的滑片向（选填“左”或“右” ）端搬动．（6）小敏发现无论怎样搬动滑动变阻器的滑片P，向来无法达到实验要求，此时小敏可采取的措施是（选填序号）．A、更换一块新的电压表B、增加一节干电池C、用最大阻值为20Ω的滑动变阻器代替原来的滑动变阻器．12 、小红小组要测定额定电压为的小灯泡的电阻．现有以下器材：电流表一只（量程0～ 0.6A 和 0～ 3A）；电压表一只（量程为0～ 3V 和 0～ 15V）；滑动变阻器两只（“ 5Ω 1A ”、“20Ω 2A ”）开关一个；干电池若干节；导线若干．（1）依照你的估计和实验经验，滑动变阻器应采纳只，实验更便于完成．（2）小红小组用 2 节干电池（已使用）正确连接电路后，无论怎样调治滑动变阻器，小灯泡两端的电压都达不到 2.5V ，她们应该．（3）小红小组实验记录和计算以下表：电压 U/V电流 I/A功率 P/W灯泡发光情况灯丝暗红稍微发光正常发光发光很亮①小灯泡的额定功率是W；②依照她们观察的现象和记录的实验数据，你能够得出的结论是（请说出两点）：，；③请在坐标图中画出小灯泡的电压和电流关系的图象；④在正常发光下，小灯泡的电阻是Ω；⑤依照画出的图象，你得出的结论是：．（4）当小红小组将小灯泡两端的电压调到3V 正在记录实验数据时，小灯泡突然熄灭，仔细观察小灯泡钨丝被烧断，这时她们进一步观察到的实验现象是：电流表的示数；电压表的示数．（5）小红小组在议论交流时，发现有的组的同学将电压表连接成以下列图电路，则这种连接测量出的电阻值比本质电阻值偏，其原因是．13 、要测量一只额定电压为 2.5V 小灯泡的电阻（电阻大体在6～10Ω之间），刘星同学连接了以下列图的电路．次数电压 U/V 电流灯泡亮度I/A1灯光稍微2较暗3正常发光4很亮（1）请用笔画线将图中的电路连接完满．（2）在连接电路时，开关应（选填“断开”或“闭合”），滑片应移到（选填“ A”或“ B”）处．（3）闭合开关后，刘星发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件圆满那么可能的原因是，为了能使小灯泡发光，下一步应进行的操作．（4）实验完成后，刘星将有关数据和现象填在表格里：由此可知，小灯泡在正常发光时的电阻是．（保留一位小数）从表中数据可知，灯丝的电阻随两端电压的增加而（选填“变大”或“变小”），电阻变化的本质是灯丝的电阻随而增大．（5）从表中数据可发现小灯泡的亮暗主要与有关．(完满版)初中物理电学实验题精选(含答案)参照答案1．2．正 BA 变大灯丝电阻随温度的高升而增大偏大3． b 错将滑动变阻器下方的两个接线柱接入电路；0.30 防备有时性，便于找出规律经过铅笔芯的电流与其两端的电压成正比4．右 0.57.5 5． G25 6．左短路8.35 增大7．B10 不合适一次测量拥有有时性，应多次测量求平均值可减小误差＜滑动变阻器同时接上面两个接线柱（或同时接下面两个接线柱）定值电阻断路8．最大滑动变阻器求平均值减小误差测量电阻R的电功率研究电流跟电压的关系（或用滑动变阻器改变电路中的电流实验）增大9．连接电路时没有断开开关系结电路时，滑动变阻器滑片没有置于最大阻值处灯丝电阻与温度有关10．乙11．右电压表示数保持电阻R 两端电压不变电压2V 右 B 12．“ 5Ω 1A ”换新电池0.8 灯泡电压增大，本质功率也在增大灯泡本质功率增大，灯泡亮度增加7.8 随电压和电流的增大，灯泡灯丝的电阻也在增大减小至零增大至等于电源电压大由于电流表的分压作用，使电压表测出的电压比灯泡两端的本质电压大，计算出的电阻也偏大 13．断开 B 电路电流太小搬动滑动变阻器滑片，减小滑动变阻器接入电路的阻值 8.3Ω变大温度高升灯泡的本质功率第11页（共 11页）。
初中物理 电学实验题汇总练习-含答案
初中物理模拟考试电学实验汇总测试一．实验探究题（共10小题）1．小虎用图甲所示电路测额定电压为8V的小灯泡的电阻：（1）在图甲中把接错的一根导线打上“×”，再画线把它改到正确的位置上。
（2）改正错误后小虎开始做实验，某一次实验电表示数如图乙所示，则小灯泡电阻大小是Ω（保留小数点后两位数字），小虎想测量小灯泡正常工作时的电阻，应将滑动变阻器的滑片向端移动。
（填字母“A”或“B“）。
（3）上述实验结束后，小虎添加了一个电流表和阻值为R0的定值电阻，设计了如图丙所示的电路，测出上述小灯泡的额定功率，请完成下列实验步骤：①闭合开关，移动滑片P，使电流表A2的示数为，读出此时电流表A1的示数为I；②小灯泡的额定功率表达式为：P＝（用已知量和测量量表示）。
2．小虎探究“电流与电阻的关系”，实验室提供的器材有：电源（电压恒为6V），滑动变阻器（规格为“20Ω 1A”），可供选择的定值电阻有10Ω、20Ω、30Ω、40Ω、50Ω、60Ω。
（1）小虎根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错误的，请在图乙中将这根线打上“×”，并画出正确的连线。
（2）电路连接正确后，先用10Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片P，此时电流表的示数如图丙所示，断开开关，不更换或移动其他元件，仅将10Ω的定值电阻直接换成20Ω的定值电阻进行实验，然后再闭合开关。
此时应移动滑片P，使电压表的示数为V。
（3）利用现有器材，其他条件不改变，小虎最多能做次实验，如果题干中6个电阻都能为实验所用，应控制定值电阻两端电压至少是V。
（4）小虎利用实验数据绘制出如图丁所示的图象，可得出电流和电阻的关系是。
3．在测量小灯泡电功率的实验中，电源为三节新铅蓄电池申联，小灯泡上标有“2.5V”字样。
（1）实验中某同学连接了如图甲所示的电路，如果此时闭合开关，会造成的后果是；（2）正确连接电路后，小明闭合开关，发现灯泡不亮，他的下一步操作应该是；（3）实验中，当电压表示数为2.5V时，电流表的示数如图乙所示，则此时小灯泡的电功率为W。

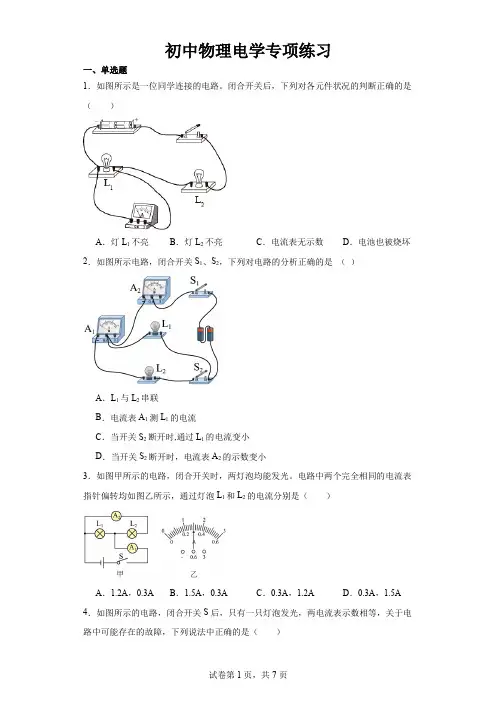

初中物理电学专项练习
（2）电阻R2的阻值。
参考答案：
1．A
【详解】由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。
故选A。
2．D【详解】A、A1、L2、 Nhomakorabea2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
16．如图所示的运油车正在卸油，快速流出的油和油罐由于现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是（填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向（填“向上”或“向下”）。
17．如图所示电路，闭合开关时，发现灯泡 和 均不亮，电流表指针没有偏转，此时电路发生（选填“断路”或“短路”），某同学用一个导线直接连接在灯泡 两端，发现灯泡 亮，电流表指针发生偏转，由此可知电路故障可能是。
故选AC。
13．正负接线柱反接改接小量程
【详解】[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
[2]与丝绸摩擦过的玻璃棒失去电子带上了正电，它接触验电器时，验电器带负电的电子由B传到A再传到玻璃棒，因为电流方向是正电荷定向移动的方向，与负电荷定向移动方向相反，所以电流方向就是由A到B。
四、作图题
23．如图甲所示的电路图，当开关闭合后，电流表 的示数为1.2A，电流表 的示数为0.4A，请在图乙的实物图上用笔画出连线。
初中物理电学实验题专题训练(带答案)
14、小欣利用实验探究“电流跟电阻的关系”。
已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是。
A.电阻R处短路 B.电阻R处断路 C.滑动变阻器处断路（3）排除故障后进行实验。
实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。
由图象可以得出结论：电压一定时，；（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为______V不变，应将滑动变阻器的滑片P向______（选填“A”或“B”）移动，记录此时各表的示数。
【答案】（1）（2）B；(3)电流与电阻成反比；(4)2.5;A20、某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
（1）请将图乙连接完整，要求：滑动变阻器滑片向左移动时电阻变大。
（2）连接电路时，开关S应处于_____状态，闭合开关前，滑动变阻器滑片P应该位于_____端（选填“A”或“B”）。
（3）闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是_____。
（4）排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为_____A。
（5）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向____（选填“A”或“B”）端移动滑片，直至电压表示数为_____V时，读出电流表的示数。
再更换20Ω定值电阻继续实验，实验数据记录在表格中。
由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成___________。
初中物理电学实验专项练习
初中物理电学实验专项练习一、串、并联电路电流、电压的规律1．小明利用如图1所示的电路“探究串、并联电路中电流的关系“．（1）探究串联电路中电流的关系．①用笔画线代替导线将开关S3连入电路中．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉）②②最大：P （1（2（3）测出A、B、C三处的电流如表所示，由此得出初步结论：（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：．（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图．3．在“探究串联电路电压的特点”活动中．（1）如图所示，连接电路时，至少需要根导线；实验中应选择规格（相同/不同）的小灯泡．两端电压时，闭合开关，发现电压表示数为零，原因可能是（填出一种即可）．（2）在测L1（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L两端电压．她2两端电压？，理由是．能否测出L2（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得、开2．在“探究电流与电压、电阻的关系”的实验中，实验室老师给同学们准备了以下器材：5Ω、10Ω、15Ω、20Ω的定值电阻各一个，“15Ω1A”的滑动变阻器一个，电流表，电压表，电源，开关和导线若干．（1）根据如图所示的实物图，在指定位置的虚线框内画出电路图．（2）闭合开关前，滑动变阻器的滑片应置于（填“左”或“右”）端．（3）在“探究电流与电压的关系”时，记录的电流表与电压表的示数如下表所示，请在图示坐标纸上描点画出I﹣U图象，由此得出的实验结论是：（4）在“探究电流与电阻的关系”的实验中，先将5Ω电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，读出电流表的示数；再分别改接10Ω、15Ω、20Ω的电阻，重复上述实310Ω，（（2（3）（4拆下其（5）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是（）A．滑动变阻器的阻值太大 B．电压表量程选小了C．滑动变阻器的阻值太小 D．滑动变阻器烧坏了（6）小华解决了上述问题后，完成了实验．利用收集到的多组数据．作出了如图丁所示的电流I 随电阻R变化的关系图象．分析图象得出了电流与电阻的关系是．三、电阻跟材料、长度、横截面积关系1．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制成的金属丝，将金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω2A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整．（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的有关．（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的有关．（4）选用导线分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．（5）影响导体电阻大小因素除了上述因素外，还可能跟有关．3．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关．实验室提供了4根电阻丝，规格、材料如表为了验证上述猜想，他们设计了如图所示的实验电路．（1（； （4A 和B （6（1（2于 端（填“A”或“B”）．（3）闭合开关，移动滑动变阻器滑片P ，发现电压表始终无示数，电流表有示数，其原因可能是 （填符号）．A ．滑动变阻器断路B ．R 断路C ．R 短路（4）排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为 A ，它的阻值是 Ω．（5）通常情况下要进行多次测量并取平均值，其目的是为了．2．现用“伏安法”测量一个未知电阻Rx的阻值（Rx约为20Ω）．在实验室中，配有的实验器材如下：A．电源E（电压U=3V恒定）； B．电流表A1（量程0～50mA）；C．电流表A2（量程0～3A）； D．电压表V1（量程0～3V）；E．电压表V2（量程0～15V）； F．滑动变阻器R（0～80Ω）；G．定值电阻R=40Ω； H．开关一个，导线若干．则：．则：（1（2．（43．（1变阻器（2，调节滑动变阻器R，当电流表示数分别为I1，I2时，灯丝电阻RL= （用R，I1，I2表示测量结果）．（3）小琳用公式R=计算出灯泡正常发光时的电阻为1210Ω，比（1）中测量的电阻大得多，请你帮助小琳给出合理的解释．（4）小琳根据图乙和丙的示数，计算了此时灯泡实际消耗的电功率与灯泡额定功率相差W．4．小明要测定标有“3.8V”小灯泡正常发光时的电阻，选择一些器材连接了如图甲所示电路．（1）同组的小芳发现小明所选的器材不能完成此实验，其原因是．并且电路连接也有错误，如果此时闭合开关，小灯泡（选填“发光”或“不发光”），电压表（选填“有示数”或“无示数”）．请你在接错的那根导线上打“×”，并另画一根导线，使电路连接正确．（2）小明重新选择合理器材，将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡如的小，这置于小明把空气通过氢氧化钠溶液，得到二氧化碳浓度为0的空气，并收集于集气瓶中，再将Rx其中（1）图甲电源电压恒为6V，请以笔画导线完成电路图剩余部分的连接．要求，滑片P向B端移动时，电压表、电流表的示数都变大（2）开关S闭合前，滑片P应移至（选填“A”或“B”）端．（3）闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为．A 、S 断路B 、R'断路C 、R x 短路D 、R x 断路（4）排除故障后，移动滑片P ，电压表、电流表示数如图乙所示，二氧化碳为0时，R x 的阻值为Ω（5）请在丙图中画出R x 阻值与空气中二氧化碳浓度的关系图象（二）小明利用电磁继电器设计车载自动换气设备，如图丁所示，控制电路，恒为6V 的蓄电池，开关S ，定值电阻R 0，二氧化碳气敏电阻R x ，电磁继电器的线圈电阻不计，线圈电流大0.1A 时衔铁被吸下，线圈电流小于0.1A 衔铁被弹回，受控电路包括，恒为24V 的蓄电池，额定电压均为24V（6）1（1）（2）（3（4的I ﹣U （5更换，但有一个R=5Ω的定值电阻和另一个电流表K ，小飞和他们一起讨论找到了解决问题的方法，此方法应是：先 ，再调节滑动变阻器，使电流表K 的示数为 A 即可．2．为了研究小灯泡在不同电压下工作时（实际电压不允许超过额定电压的五分之一），消耗的电功率是否相同，某同学选取一个额定电压为2.5V 的小灯泡．（1）请你帮他设计电路，并在答题卡的指定位置画出电路图；（2）他还准备了：蓄电池（6V ），电流表（0～0.6A 0～3A ）、电压表（0～3V 0～15V ）、滑动变阻器R 1（10Ω 0.6A）、滑动变阻器R 2（50Ω 0.6A）、开关、导线若干．为了完成实验，应选择滑动变阻器 接入电路，电压表选用 量程；（3）由实验测得，通过小灯泡的电流随电压变化的关系图线如图所示．由图可知，小灯泡正常发光时，通过灯丝的电流是 A ，此时消耗的电功率为 W ；（4）通过数据分析可以得出： ．3．在“测量小灯泡的电功率”的实验中，小明连接了如图所示的电路．（1）请帮小明将电路补充完整．（2）正确连接电路后闭合开关，发现小灯泡不亮，电流表、电压表都4．（2（3（4）排除故障后继续实验，小华进行了4次测量，并将有关数据及现象记录在表格中．在第1次实验中小灯泡不亮的原因是： ．（5）分析表中信息，可知小灯泡的额定功率为W．实验得出的结论是：小灯泡的实际电功率，灯泡越亮．5．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．（1）连接电路时开关应，电流表的量程应选0～A．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．（3）闭合开关前，图甲中滑动变阻器的滑片P应位于（选填“A”或“B”）端．（4，若他（5I﹣U图1．（1学为了“探究影响电流做功的因素”，所示的实验，通过此实验可以较形象的比较出电流做功的多少．该实验是通过观察P（2闭着等量空气并与U形管紧密相连，实验前U形管两端液面相平，将1、2和3、4导线分别接到电源两端．在实验过程中，通过观察U形管中的变化来比较电流通过电阻丝产生热量的多少：图甲所示的装置是用来研究电流通过电阻丝产生的热量与的关系，图乙所示的装置是用来研究通过电阻丝产生的热量与的关系，综合分析图甲乙两装置的实验现象，可以得出的结论是．。
初三物理电学实验练习题
初三物理电学实验练习题在初中物理课程中，电学实验是不可或缺的一部分。
通过实验，我们可以深入地理解电路中的基本原理和电学概念。
同时，实验也帮助我们培养动手能力和实际应用知识的能力。
下面是几道适合初三学生的电学实验练习题，帮助大家巩固电路和电学的相关知识。
实验1：串联和并联电路的亮度比较实验目的：通过比较串联电路和并联电路中灯泡的亮度，了解电流在串联和并联电路中的分布规律。
实验材料：电池、导线、电阻、灯泡、电流表。
实验步骤：1. 在实验板上搭建一个串联电路：将电池的正极与一个电阻和灯泡的一端连接，再将灯泡的另一端与电池的负极相连。
2. 在实验板上搭建一个并联电路：将电池的正极分别与一个电阻和灯泡连接，再将这些元件的另一端都连接到电池的负极。
3. 打开电路，观察串联电路和并联电路中灯泡的亮度差异。
实验结果及分析：1. 在串联电路中，灯泡的亮度较低，电流通过电路中每个元件时都会受到电阻的阻碍，使得电流强度减小，从而导致灯泡的亮度减弱。
2. 在并联电路中，灯泡的亮度较高，电流可以分流通过每个元件，电流强度相对较大，因此灯泡的亮度较强。
结论：串联电路中电流强度相等，而并联电路中电流强度不同。
因此，串联电路中的灯泡亮度较低，而并联电路中的灯泡亮度较高。
实验2：电阻与电流关系的验证实验目的：验证电阻和电流之间的关系，了解欧姆定律。
实验材料：电池、导线、电阻、电流表、电压表。
实验步骤：1. 将电池的正极和负极分别与导线连接，一根导线连接到电流表，另一根导线连接到电压表上。
2. 使用导线将电流表与电阻相连。
3. 打开电路，记录电阻上的电流和电阻两端的电压。
4. 分别更换不同大小的电阻，重复步骤3，记录相应的电流和电压。
实验结果及分析：1. 记录不同大小电阻上的电流和电阻两端的电压，绘制电流-电压图线。
2. 在图线上可以观察到电流和电阻之间成正比的关系，符合欧姆定律。
结论：在恒定电压下，电流与电阻成正比，即符合欧姆定律。
初中物理电学实验题
初中物理电学实验题
好的,以下是一些初中物理电学实验题,您可以根据自己的实际
情况和能力选择其中的一些或者全部进行练习:
1. 一个电阻值为10欧姆的电阻器两端分别接在电源正极和负
极上,如果将电阻器拆掉,则两端的电压是多少?
2. 一个电容值为20铜姆的电容器两端分别接在电源正极和负
极上,如果将电容器拆掉,则两端的电压是多少?
3. 一个电流表和一个电压表并联在电路中,电流表读数为0.5A,电压表读数为10V。
求电路中的电流和电压是多少?
4. 一根导线从电源正极连接到电阻器的正极,另外一根导线从
电阻器的负极连接到电源负极。
如果将导线剪成相同长度的两段,则两段导线上的电流是多少?
5. 电源电压为12V,一个电阻值为4欧姆的灯泡两端分别接在电源正极和负极上,灯泡的亮度和颜色是变化的。
求变化的电压大小和灯泡的电阻值。
6. 一根导线从电源正极连接到一个电阻器的正极,另外一根导
线从电阻器的负极连接到电源负极。
如果将导线剪成相同长度的两段,则两段导线上的电流是多少?
7. 两个电阻值分别为20欧姆和5欧姆的电阻器串联在电路中,电流表读数为0.2A。
求电路中的电流和两个电阻器的电阻值。
初中物理电学实验题
初中物理电学实验题
1. 用电流计测量电池的电动势
实验目的：测量电池的电动势。
实验仪器：电流表、电池、导线。
实验步骤：
1）将电流表的电表指针调零。
2）用导线将电池的正极和电流表的正极连接，并用另一根导线将电池的负极和电流表的负极连接。
3）依次记录电流表的读数，再将电流表的正极和负极颠倒连接。
4）依次记录电流表的读数。
5）计算电流表读数的平均值。
实验结果：电流表读数的平均值即为电池的电动势。
2. 串联电阻实验
实验目的：观察串联电阻对电流和电压的影响。
实验仪器：电源、电压表、电流表、电阻。
实验步骤：
1）将电压表的两个接线端分别与电源的正负极连接。
2）将电阻的两个接线端分别与电压表的两个接线端连接。
3）将电流表的两个接线端分别与电阻的两个接线端连接。
4）记录电压表和电流表的读数。
5）更换不同大小的电阻，重复步骤4。
实验结果：改变电阻的大小，观察电流表和电压表的读数变化，得出串联电阻对电流和电压的影响。
3. 并联电阻实验
实验目的：观察并联电阻对电流和电压的影响。
实验仪器：电源、电压表、电流表、电阻。
实验步骤：
1）将电源的正负极分别与电压表和电流表的两个接线端连接。
2）将电阻的两个接线端分别与电压表和电流表的两个接线端连接。
3）记录电压表和电流表的读数。
4）更换不同大小的电阻，重复步骤3。
实验结果：改变电阻的大小，观察电流表和电压表的读数变化，得出并联电阻对电流和电压的影响。
初中物理电学实验题及解析
初中物理电学实验题及解析【典型例题】1、如图甲是晓雯同学探究“一段电路中的电流跟电阻的关系”的实验电路图。
（1）根据甲图，用铅笔连线将乙图的实物图连接完整。
（2）实验时，晓雯先将5Ω和10Ω的定值电阻分别接在A、B两点之间，闭合开关调节滑动变阻器滑片得到两组实验数据填入了下表；然后她又将A、B两点的电阻更换为15Ω，闭合开关并调节滑动变阻器滑片，直到电压表的示数为V，此时的电流表的指针位于如图丙所示，请将第3次实验电流表的读数填入表格中的相应空格内。
实验序号电压/V 电阻/Ω电流/A1 3 5 0.62 3 10 0.33 15（3）分析晓雯三次试验数据可能得到的结论是：。
【思路点拨】（1）滑动变阻器下方的接线柱已经接好，所以上方的两个接线柱可以任意接。
（2）因为是研究“一段电路中的电流跟电阻的关系”，所以应当运用控制变量法，保持导体两端的电压不变，根据电流表的指针所指示来读数即可。
（3）根据实验数据可以知道，三次实验中，电压保持不变时，根据电阻和电流的数据变化得出相应的结论。
【答案与解析】（1）只需要把滑动变阻器和定值电阻串联起来即可，电路图如下：（2）从表中数据可以看出，电阻为5Ω和10Ω时，电阻两端的电压为3V，将A、B两点的电阻更换为15Ω时，应该让电阻两端的电压（即电压表的示数）保持不变，仍然为3V。
电流表用的量程为0～0.6A，一个大格表示0.2A，分度值为0.02A，电流表的示数为0.2A。
故答案为：3；0.2（3）根据表中数据，三次实验中，导体两端的电压保持不变，电阻由5Ω→10Ω→15Ω时，相应的电阻中的电流变化为：0.6A→0.3A→0.2A，电阻增大几倍，导体中的电流就会减小到几分之一。
即：电压一定时，导体中的电流跟导体的电阻成反比。
故答案为：电压一定时，导体中的电流跟导体的电阻成反比。
【总结升华】此题主要考查的是控制变量法在物理实验中的运用，以及学生对实验数据的分析处理能力和归纳总结能力，是中考的常见题型。
初中物理电学练习题汇总(含答案)
第一部分串联电路和并联电路练习题一、选择题1．电阻R1、R2、R3串联在电路中。
已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD的变化范围是[ ]A．0～10V B．0～20VC．10V～20V D．20V～30V4．如图3电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是[ ]A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为[ ]A．1×103C B．1×103CC．6×104C D．1．6×103C6．下列说法中正确的是[ ]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路，总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。
使用时联接方式可以是串联，也可以是并联，如图5所示，则[ ]A．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为[ ]A．9∶1B．1∶9C．3∶1D．1∶39．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是[ ]A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B两端接在电压恒定的电源上，则[ ]A．S断开时，R1与R2的功率之比为1∶5B．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下，电阻R2的功率之比为7∶1211．在图8所示的电路中。
初中物理电学实验部分测试题
初中物理电学实验部分检测题1、用甲图测小灯泡电阻。
灯泡正常发光的电压为2.5V。
（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮。
其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R可提供的情况下，下列电路中不能测出小灯泡电阻的是_______。
2、小宇在测电阻Rx阻值的实验中，设计出了如图甲所示的电路图，图乙是未连接完整的实物图。
（1）根据图甲所示的电路图，用笔划线代替导线，将图乙所示的实物图连接完整。
（2）连接完整后，闭合开关前，滑动变阻器的滑片P应向_______（填“a”或“b”）端移动。
（3）将滑片P移动到某一位置时，分别读出两表的示数为U和I，写出Rx的数学表达式：R x =__________。
············（4）实验中进行多次测量并求平均值的目的是：__________________。
（5）该实验装置还可以测量R x 的____________________。
3、“创新”学习小组在进行“测量小灯泡的电阻”的实验。
电源电压为3V ，小灯泡的额定电压为2.5V ，滑动变阻器标有“20Ω 1A ”字样。
如图甲是他们连接的实物电路。
（1）请你用笔画线完成图甲中的实物电路连接，使滑动变阻器接入电路的阻值最大。
（2）正确连接电路后，闭合开关，移动变阻器的滑片，发现电压表有示数，电流表始终无示数，造成这一现象的原因可能是____________________________。
（3）排除故障后，继续实验，根据实验数据画出小灯泡的I ﹣U 图像，如图乙所示。
则小灯泡正常发光时的电流是______A ，电阻是_________Ω。
