缠绕玻璃钢管道技术特性及参数

缠绕玻璃钢管道技术特性及参数

缠绕玻璃钢管道技术特性及参数1、缠绕玻璃钢管道技术特性及参数:与其它材料的管道比较,往复交叉缠绕玻璃钢管道具有以下显著的特性:(1)耐腐蚀性强:玻璃钢材能抵酸、碱、盐、海水、未经处理的污水,腐蚀性土壤或众多化学介质的侵蚀,有一般情况下,钢管使用年限为15年,铸铁管为5-10年,而往复交叉缠绕玻璃钢管道则可使用50年以上。

(2)耐气候性、抗老化性能好:往复交叉缠绕玻璃钢管道可有-40C―80C的范围内长期使用,采用特殊配方的管道还在100C以温度正常工作。

(3)工程寿命长安全可靠:往复交叉缠绕玻璃钢管道设计安全系数为6,其工程寿命可长达50-100年。

(4)重量轻、强度高、运输安装方便:往复交叉缠绕玻璃钢管道的比重为1、6-2.0,管的环向拉伸强度为340Mpa,轴向拉伸强度为180Mpa,与相同的压力、相同管径的其他材质比较,重量约为铸铁管的1/4,约为混凝土管的1/10,因此,运输安装十分方便。

(5)摩阻小,输送能力高:往复交叉缠绕玻璃钢管道内壁非常光滑,糙率和摩阻力很小,计算水力学所采用哈森.威廉系数C可长期保持在145-150的范围内,糙率数为0.0084,测试得到的水流摩阻损失F=0.000915,与混凝土管F=0.00232和钢管F=0.00179相比,能显著减少沿程的液体压力损失,提输送能力20%以上。

因此在输送同等流量时,玻璃管径可比钢管、砼管缩小一个等级,若用动力输送介质,可节约能耗15%左右。

(6)设计灵活性大:纤维缠绕玻璃管制品,可以通过改变树脂系统或增强材料来调整玻璃钢管的物理和化学性能,以适应不同介质和工作条件的需要,通过结构层的设计来调整管的承载能力,制造不同压力等级和刚度等级的管道,或制造成具有某种特殊性能的产品。

这是其它管材相比,自身不生锈、不结垢、不滋生微生物、藻类物质对水质不造成二次污染。

往复交叉缠绕玻璃钢管道技术参数如下:A、管道:环向抗拉强度:340MPA,轴向抗拉模量:12.5GPA轴向抗拉强度:150MPA,剪切模量:7GPA面剪切强度:50MPA,比重:1.6-2.0垂直剪切强度:60MPA,环向拉伸最小极限应变:1.2%环向抗拉模量:25GPA,环向弯曲最小极限应变:1.5%B、管件:拉伸强度:140MPA,拉伸模量:9.5GPA弯曲强度:135MPA,弯曲模量:9.0GPA压缩强度:130MPAC、玻璃钢物理综合性能:巴柯尔硬度:40 断裂延伸率:0.8%泊松系数:0.3 氧指数:30%热膨胀系数粗糙率:0.00842、往复交叉缠绕玻璃钢管道加工工艺说明:(1)工艺方法:本公司生产工艺采采用目前世界流行的往复式纤维缠绕工艺方法生产夹砂和纯往复交叉缠绕玻璃钢管道及其制品,在这种工艺方法中,浸胶槽随转动的芯模作往复运动,纤维相对芯模铺放,辅放角(即缠绕角)受浸胶槽的移动速度和芯模转速按比例控制,浸胶槽的平移运动由计算机控制,缠绕过程中,缠绕层逐渐增加,达到设计壁厚为止,缠绕完成后,使制品中的树脂基体固化,固化后从往复交叉缠绕玻璃钢管道中脱出芯模,进入下一道工序。

玻璃钢管道技术规格书

玻璃钢管道技术规格书

玻璃钢管道技术规格书第一局部: 通则1.01前言本技术规格书规定了连云港徐圩水厂污水处理厂及厂外配套管网一期工程BT 工程的纤维缠绕玻璃钢管道的设计制造和安装,本工程使用的纤维缠绕玻璃钢管道制造执行 JC552 标准的最版本。

1.02相关标准JC552 纤维缠绕增加热固性树脂压力管CECS129 埋地给水排水玻璃纤维增加热固性树脂夹砂管管道工程施工及验收规程GB/T 1446—2023 纤维增加塑料性能试验方法总则GB/T 1447—2023 纤维增加塑料拉伸性能试验方法GB/T 1448—2023 纤维增加塑料压缩性能试验方法GB/T 1449—2023 纤维增加塑料弯曲性能试验方法GB/T 1458—1998 纤维增加塑料环形试样拉伸试验方法GB/T 1462—2023 纤维增加塑料密度和相对密度试验方法GB/T 1463—2023 纤维增加塑料密度和相对密度试验方法GB/T 2575—1989 玻璃纤维增加塑料耐水性试验GB/T 2578—1989 纤维缠绕增加塑料环形试样制作方法GB/T 3857—2023 玻璃纤维增加热固性塑料耐化学介质性能试验方法GB/T 2576—2023 纤维增加塑料树脂不行容分含量试验方法GB/T 2577—2023 玻璃纤维增加塑料树脂含量试验方法GB/T 5350—2023 纤维增加热固性塑料管轴向压缩性能试验方法GB/T 5349—2023 纤维增加热固性塑料管轴向拉伸性能试验方法GB/T 5351—2023 纤维增加热固性塑料管短时水压失效压力试验方法GB/T 5352—2023 纤维增加热固性塑料管平行板外载性能试验方法GB/T 8924—2023 纤维增加塑料燃烧性能试验方法氧指数法GB5749-2023 生活饮用水卫生标准GB/T17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准GB13115-91 食品容器及包装材料用不饱和聚酯树脂及其玻璃钢制品卫生标准其次局部: 产品2.01设计A.管道:本技术规格书规定的管道承受缠绕工艺制造。

玻璃钢管道技术规格书范本

玻璃钢管道技术规格书范本

目录1 范围本技术规格书规定哈得逊油田开发调整地面工程产能建设站外注水系统单井洗井水回收所需的技术要求、试验方法、检验规则、包装、标志等的最低要求。

对技术规格书中未提及的但又是必须的技术要求,卖方有责任提出建议,提供完善的性能。

2 术语定义用户:塔里木油田分公司。

购方:塔里木油田分公司。

卖方:设计、制造并对购方销售的公司。

3 标准及规范总则卖方所设计、制造的产品应符合或不低于中华人民共和国国家、行业相关法规、规范的要求。

卖方必须使其设计、制造、检验和试验等符合指定的标准、规范。

当卖方不能接受本技术规格书中的某些条款时,应将偏离内容和修正意见及时通知购方。

引用标准SY/T 6267-2006 高压玻璃钢纤维管线管规范SY/T 6419-2009 玻璃纤维管的使用与维护SY/T 0415-96 埋地钢质管道硬质聚氨酯泡沫塑料防腐保温层技术标准SY/ 非金属管道设计、施工及验收规范(第一部分:高压玻璃纤维管线管)4 使用环境安装环境敷设位置:室外地下(冰冻线以下)。

管道埋深:。

土壤类别:沙、粉砂。

环境温度:0~15℃。

输送介质物理性质输送介质:含油污水;输送温度(℃): 20~65;输送压力(MPag):≤;介质物性:1)采出水密度: g/cm22) pH值:3)CO32-:0 mg/L4)HCO3-: mg/L5)Cl-:×104 mg/L6)SO42-:255 mg/L7)阴离子总量:×104 mg/L8)Ca2+:×104 mg/L9)Mg2+:452 mg/L10 )K++Na+(以Na+计):×104 mg/L11)阳离子总量:×104 mg/L12)总矿化度:≤×104 mg/L13)B: mg/L14)Fe2+:226 mg/L15)OH-: 0 mg/L16)水温:20~65℃17)苏林分类:氯化钙5 供货技术要求供货要求玻璃钢管道的供货范围应包括:玻璃钢管道、转换接头、螺纹、短接、弯头、同心异径接头、胶粘剂、螺纹密封脂。

玻璃钢管道技术规格书范本

玻璃钢管道技术规格书范本

目录1 范围本技术规格书规定哈得逊油田开发调整地面工程产能建设站外注水系统单井洗井水回收所需的技术要求、试验方法、检验规则、包装、标志等的最低要求。

对技术规格书中未提及的但又是必须的技术要求,卖方有责任提出建议,提供完善的性能。

2 术语定义用户:塔里木油田分公司。

购方:塔里木油田分公司。

卖方:设计、制造并对购方销售的公司。

3 标准及规范总则卖方所设计、制造的产品应符合或不低于中华人民共和国国家、行业相关法规、规范的要求。

卖方必须使其设计、制造、检验和试验等符合指定的标准、规范。

当卖方不能接受本技术规格书中的某些条款时,应将偏离内容和修正意见及时通知购方。

引用标准SY/T 6267-2006 高压玻璃钢纤维管线管规范SY/T 6419-2009 玻璃纤维管的使用与维护SY/T 0415-96 埋地钢质管道硬质聚氨酯泡沫塑料防腐保温层技术标准SY/ 非金属管道设计、施工及验收规范(第一部分:高压玻璃纤维管线管)4 使用环境安装环境敷设位置:室外地下(冰冻线以下)。

管道埋深:。

土壤类别:沙、粉砂。

环境温度:0~15℃。

输送介质物理性质输送介质:含油污水;输送温度(℃): 20~65;输送压力(MPag):≤;介质物性:1)采出水密度: g/cm22) pH值:3)CO32-:0 mg/L4)HCO3-: mg/L5)Cl-:×104 mg/L6)SO42-:255 mg/L7)阴离子总量:×104 mg/L8)Ca2+:×104 mg/L9)Mg2+:452 mg/L10 )K++Na+(以Na+计):×104 mg/L11)阳离子总量:×104 mg/L12)总矿化度:≤×104 mg/L13)B: mg/L14)Fe2+:226 mg/L15)OH-: 0 mg/L16)水温:20~65℃17)苏林分类:氯化钙5 供货技术要求供货要求玻璃钢管道的供货范围应包括:玻璃钢管道、转换接头、螺纹、短接、弯头、同心异径接头、胶粘剂、螺纹密封脂。

玻璃钢管道的技术性能

玻璃钢管道的技术性能

玻璃钢管道的技术性能
纤维缠绕玻璃钢管道结构上分内衬层、结构层及外保护层三部分。

其中,内衬层树脂含量高,一般在70%以上,其内表面富树脂层树脂含量高达95%左右。

通过对内衬所用树脂的选择,可使玻璃钢管道在输送液体时具有不同的耐腐蚀性能,从而满足不同的工作需要;对需外防腐的场合,只需对外保护层树脂进行认真选择,便也可达到不同外防腐的使用目的。

根据不同的腐蚀环境,可选用不同的防腐树脂,主要包括:间苯型不饱和聚酯树脂、乙烯基树脂、双酚A树脂、环氧树脂及呋喃树脂等,根据具体情况分别选用:对酸性环境,选用双酚A树脂、呋喃树脂等;对碱性环境,选用乙烯基树脂、环氧树脂或呋喃树脂等;对溶剂型使用环境,选用呋喃等树脂;当酸、盐、溶剂等腐蚀不是十分严重时,则可选用价格较为低廉的间苯型树脂〔2〕。

通过对内衬层不同树脂的选择,便可使玻璃钢管道广泛用于酸、碱、盐、溶剂等工作环境中,表现出良好的耐腐蚀性能。

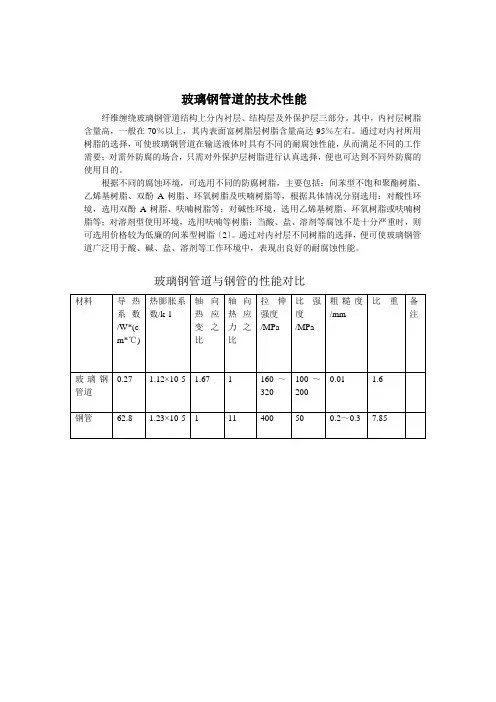

玻璃钢管道与钢管的性能对比。
