XMT-8000温度调节仪说明书
XMT系列数显温度控制器使用说明书
限设定值，但仍低于上限设定值时，绿灯、红灯同时熄灭，下限继电器总低断、总高通，停止加温，上限继电器总低通、总高断，继续加温。当实际温度值达到或超过上限设定值时，红灯亮，此时下限、上限继电器均为总高通、总低断，停止加温。
一般作温度控制时，可把下限继电器输出作辅助加热控制、上限继电器输出做加热控制。也可把下限继电器输出作温度控制，上限继电器输出作超温报警用。
3、XMT — 131/132、XMTA — 2301/2302、XMTD — 2301/2302 的调节功能与使用方法：此类型号规格仪表为时间比例式
调节控制功能温控表。
五、其它
1、温控表的使用、保管环境应符合技术要求，现场不应有腐蚀性气体；
2、在有电机、变频器等易产生交流屏蔽干扰源的场合，温控表的工作电源线不要与电机、变频器的电源线串联共接，
以减少仪表的电磁干扰；
3、温控表在使用过程中损坏，如系制造质量不良所致，18个月内由我司免费维修更换；如系使用方因拆封、接线错误
一、概述
XMT系列数显温度控制器是近年发展起来的新一代工业自动化检测、控制温度的通用型仪表，它采用先进的大规模集成电路，应用独特的非线性校正技术，把测温传感器反馈给仪表的实时温度值与控制器的预置设定控制值进行快速地逻辑比较、运算、输出控制，以达到稳定控制设定温度的工控目的。
XMT系列数显温控器与传统的动圈型温控器、电子温度调节器相比，具有显示精度高、温控性能好、抗震性强、可靠性佳等优点。在调节形式上有二位式、三位式、时间比例式、可控硅连续调节式、PID调节式等多种调节方式，控制方式主要是：电磁继电器和固态继电器控制加热源二种方式，并可根据用户需要增加温度超上限报警功能。配上不同材料的测温传感器，可广泛应用于塑料机械、包装机械、食品机械、轻纺机械以及冶金、制冷、化工、医疗设备等行业在 -50℃ — +1600℃ 范围内的温度检测和控制。
XMT8000说明书
XMT□—8000系列智能温度调节器使用说明书一、概述XMTX8000系列智能温度调节器是一种高性能、高可靠性的智能型工业调节仪表，广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。
主要特点•热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；•软件调零调满度，冷端单独测温，放大器自稳零，显示精度可优于0.2%FS；•热电阻单独测线阻，完全去除线阻影响；•模糊理论结合传统PID方法，控制快速平稳；•输出可选：继电器触点、SSR驱动电平、移相触发脉冲、过零触发脉冲和模拟量，另附二路可定义的报警触点输出；二、技术规格●输入规格（一台仪表即可兼容）：热电偶：K、J、E、S、N、T、B、R、WRe热电阻：CU50、PT100线性信号：0-5V、1-5V、0-10mA（需外接分流电阻）、4-20mA（需外接分流电阻）等●测量范围：K（-50-+prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" 1350℃）、S（-50-+1750℃）、T（-200—+400℃）、E（-50—1000℃）、J（-50-1000℃）、B（50—1800℃）、N（-20—1300℃）、WRe(-20-2300℃)、CU50（-50.0-+150.0℃）、PT100（-200.0—+600.0℃），线性输入：-1999—+9999由用户定义●测量精度：1.0级（±1.0%F±1）、0.5级（±0.5%F±1）、0.2级（±0.2%F±1字）●采样速率:2次/秒注:仪表对B分度号热电偶在0-400℃范围内可进行测量,但无法保证测量精度。
•调节方式：智能PID调节，依据不同的P、I、D参数可组成P（P=0即为位式）、PI、PID调节；主控可为继电器触点开关输出、触发固态继电器的逻辑电平、移相触发脉冲、过零触发脉冲及4-20mA模拟量输出(也可要求定制；●报警功能:上限、下限、上偏差、下偏差；●电源:220VAC,-15%,+10%/50-60HZ；•电源消耗:≤5W●环境温度:0-50℃●面板尺寸:96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、72×72mm、48×48mm●开口尺寸:92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm、44×44mm三、型号意义XMT□- 8 X X X X1.(2)(3)(4)(5)（6）2.外型尺寸标号：空格：160×80×80 开孔152×76；A：96×96×70 开孔92×92；D：72×72×90 开孔68×68；E：96×48×75 开孔44×92； F：48×96×75 开孔92×44； S：80×160×80 开孔76×156G：48×48×80 开孔44×44•仪表系列：‘8’：XMTX-8000系列仪表。
(完整版)XMT数显调节仪使用说明
XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。
配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。
二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。

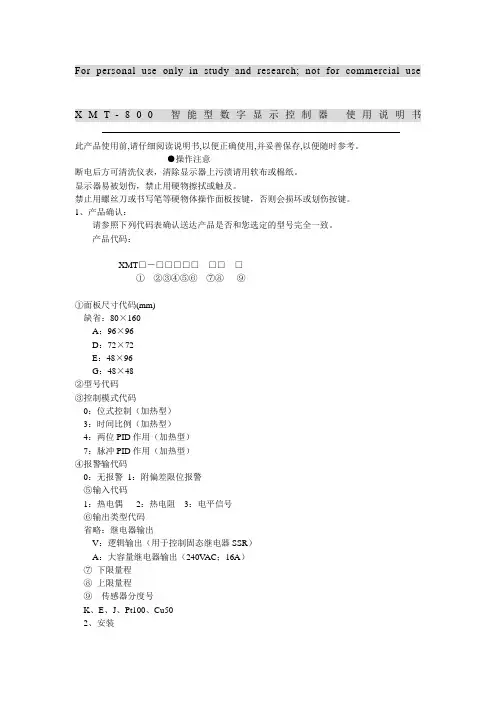

XMT-8000智能型温度控制仪(四位)使用说明书
For personal use only in study and research; not for commercial use X M T-800智能型数字显示控制器使用说明书此产品使用前,请仔细阅读说明书,以便正确使用,并妥善保存,以便随时参考。
●操作注意断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。
显示器易被划伤，禁止用硬物擦拭或触及。
禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。
1、产品确认：请参照下列代码表确认送达产品是否和您选定的型号完全一致。
产品代码：XMT□－□□□□□□□□①②③④⑤⑥⑦⑧⑨①面板尺寸代码(mm)缺省：80×160A：96×96D：72×72E：48×96G：48×48②型号代码③控制模式代码0：位式控制（加热型）3：时间比例（加热型）4：两位PID作用（加热型）7：脉冲PID作用（加热型）④报警输代码0：无报警1：附偏差限位报警⑤输入代码1：热电偶2：热电阻3：电平信号⑥输出类型代码省略：继电器输出V：逻辑输出（用于控制固态继电器SSR）A：大容量继电器输出（240V AC；16A）⑦下限量程⑧上限量程⑨传感器分度号K、E、J、Pt100、Cu502、安装2.1注意事项：仪表安装于以下环境： 大气压力：86～106Kpa 。
环境温度：0～50℃。
相对湿度：45---85RH%。
安装时应注意以下情况：环境温度的急剧变化引起的结露。
腐蚀性、易燃气体。
直接震动或冲击主体结构。
水、油、化学品、烟雾或蒸汽污染。
过多的灰尘、盐份或金属粉末。
空调可吹。
阳光的直射。
热辐射积聚之处。
2.2安装过程⑴按照盘面开孔尺寸在盘面上打出用来安装仪表的矩形方孔。
多个仪表安装时，左右两孔间的距离应大于25mm; 上下两孔间的距离应大于30mm 。
⑵将仪表嵌入盘面开孔内。
⑶在仪表安装槽内插入安装支架。
xmt8000温控仪
XMT8000系列智能温度调节器一、概叙XMT*-8000系列升级版1与原XMT*-8000相比，新增功能及改变如下：●增加了手动指示灯“A-M”；●增加了通讯模块功能（Addr、bAud参数）；●增加了运行状态设置参数（A-M）；●增加了参数锁功能（LocK）；●增加了现场参数定义（EP1～EP8）。
不同之处为：●自整定时闪动显示“At”字样（原AT灯亮）；●信号出错时，闪动显示“orAL”字样（原显示HHHH）。
总之，升级后的XMT*-808系列仪表采用模块化结构，功能更强大，控制性能更优良，能广泛满足各种应用场合的需要。
注：仪表在使用前应对其输入、输出规格及功能要求来正确设置参数，只有配置好参数的仪表才能投入使用。
二、技术规格●输入规格（一台仪表即可兼容）：热电偶：K、S、E、J热电阻：CU50、PT100●测量范围：K（0～1300℃）、S（0～1600℃）、E（0～800℃）、J（0～1000℃）CU50（-50～+150℃）、PT100（-200～+600℃）●测量精度：0.2级（+0.2%FS）●响应时间:≤0.5秒(设置数字滤波参数FILT=0时)●调节方式：位式调节方式（回差可调）人工智能调节，包含模糊逻辑PID调节及参数自整定功能的先进控制算法，控制精度可达±0.2℃。
●输出规格：模块化或非模块化直接订制输出功能参数：继电器触点开关输出（常开+常闭）：250VAC/10A或30ASSR电压输出:12VDC/30mA(用于驱动SSR固态继电器)可控硅触发输出:可触发5-500A的双向可控硅;2个单向可控硅反向并联或可控硅功率模块线性电流输出：0～10 mA或4～20 mA可定义●报警功能:上限、下限、正偏差、负偏差等4种方式，最多可输出3路，有上电免除报警功能●电磁兼容：IEC61000-4-4（电快速瞬变脉冲群），+2KV/5KHZ；IEC61000-4-5（浪涌）4KV●隔离耐压：电源端、继电器触发及信号端相互之间≥2300V;相互隔离的弱电信号端之间≥600V●手动功能:自动/手动双向无扰动切换●电源:100-240VAC,-15%,+10%/50HZ;或24VDC/AC,-15%,+10%●电源消耗:≤5W●环境温度:0～50℃●面板尺寸:96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、72×72mm、48×48mm●开口尺寸:92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm、45×45mm 三、型号意义XMT □8 □8 □(1)(2)(3) (4)(5)（1）外型尺寸标号：空格：160×80×150 开孔152×76；A：96×96×150 开孔92×92；D：72×72×110 开孔68×68；E：48×96×110 开孔44×92；F：96×48×110 开孔92×44；G：48×48×110 开孔45×45 （2）操作显示方式：‘8’：四键轻触开关设定，双排数字显示，模糊控制。
XMTD-8000温控仪

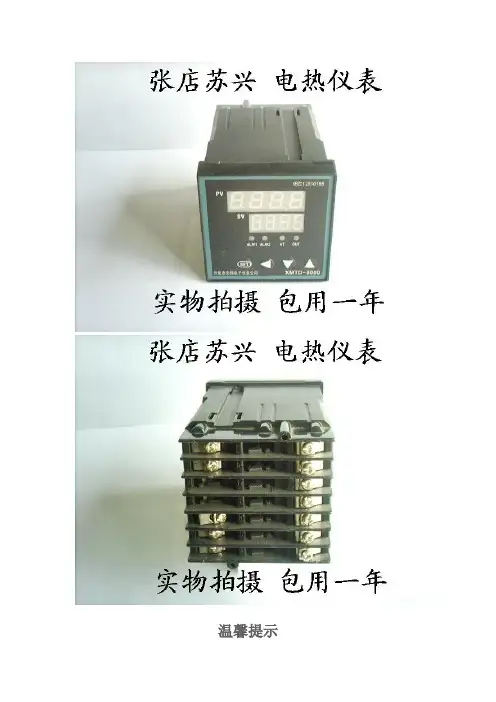

温馨提示购买XMTD-7000,8000系列（7000系列需要配对应分度号热电偶，8000系列为万能型，适合所有分度号热电偶，热电阻等）请与客服确定您需要的产品功能和具体型号首先请您产品确认：请参照下列代码确认一下我们送达产品是否与您指定的型号一致产品代码：①数字显示控制仪表②仪表面板尺寸（底×高mm）G：48×48 F：96×48A：96×96 E：48×96D：72×72 空：160×80③产品系列代码：7：智能多功能系列④主控输出：0：二位式继电器输出(切换差可调)。
1：PID调节，DC1-5V电压信号连续输出。
2：PID调节，二位继电器断续输出。
3：PID调节，DC0-5V电压信号连续输出。
4：PID调节，DC4-20mA电流连续输出(电流输出允许负载≤600Ω)。
5；PID调节，驱动固态继电器SSR断续输出。
6：PID调节，单相可控硅移相触发信号连续输出。
7；PID调节，单相可控硅过零触发信号断续输出。
8；PID调节，三相可控硅过零触发信号断续输出。
9：PID调节，DC0-10mA电流连续输出(电流输出允许负载≤600Ω)。
（注：以上1.3.4.6.8.9项仅适用于XMT、XMTE、XMTA系列仪表）。
⑤报警方式：0、无报警功能5、下限偏差值报警1、上限绝对值报警6、上下限偏差值报警2、下限绝对值报警7、上限（AL2）、上上限（AL1）3、上下限绝对值报警偏差值报警4、上限偏差值报警⑥输入信号类型：1、热电偶4、电阻信号2、热电阻5、标准电流0-10mA3、标准电压6、标准电流4-20mA例：仪表完整型号为：XMTA-7231-T K 0～400℃其具体功能含义是：面板尺寸为96×96mm，PID控制继电器输出，配用K分度号热电偶，量程0～400℃，带上限绝对值报警和下限绝对值报警的智能多功能仪表。
警告：● 接线警告·为防止仪表损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防电流冲击。
XMT智能仪表说明书
报警输出
0
无输出
1
上限报警
2
下限报警
3
正偏差报警
4
负偏差报警
5
组合报警
辅助输出
0
无输出
1
RS485
2
RS232
3
4-20mA
4
0-10mA
5
1-5V
6
0-5V
输入类型
1
2
3
4
5
6
7
8
9
a
1
适配热电偶
2
适配热电阻
3
适配霍尔变电阻
4
适配远传压力表
5
适配直流0-10mA
6
适配直流4-20mA
当仪表选择外部给定功能时，外部给定值以1—5V的形式输入。当外部给定信号小于1V时，则仪表自动取消外部给定功能，改为内部给定值。利用外部给定功能，可以实现串级PID调节功能。
当直接控制阀门时，控制输出（OUT）位置的继电器控制为正转，第一报警位置（AL1）位置继电器控制反转。AL1不在作报警输出使用，阀门位置反馈信号以0-5V的形式输入。
[注]：如用户订货时注明输入电流及范围，则厂家可以将取样电阻安装在仪表内部。
[PID]控制输出方式：
代码
0
1
2
3
4
5
6
7
8
T
输出方式
无输出
继电器
SSR
SCR
三相SCR
4-20mA
0-10mA
1-5V
0-5V
特殊规格
当仪表控制三相SCR触发工作时，控制输出（OUT）触发两相SCR；第一报警（AL1）与控制输出（OUT）同步动作，触发第三相SCR，触发方式为过零触发。此时，第一报警（AL1）不再作为报警输出使用了。仪表的所有控制输出与输入信号完全隔离。
XMZ系列数显温度调节仪使用说明书解读
XMZ系列数显温度调节仪使用说明书XMZ系列数字显示调节仪与热电阻、热电偶、变送器和远程压力计等配合使用，能将各种工业生产中的气体、液体和蒸汽等的温度、压力、流量及其他工业参量进行显示。
型号含义：X M Z 0 1数字显示配用热电偶（注）模拟量输入指示单显示注：“2”配热电阻，“3”配变送器，“4”远程压力发送计。
主要技术指标（1）测量范围测量元件分度号测量范围（℃）镍铬－铜铬 E 0～300，0～400，0～600镍铬－镍硅K 0～1000，0～1200铂铑10－铂S 0～1300，400～1600铂铑30－铂铑6 B 800～1600辐射感温器 F 1000～2000铜热电阻Cu50 Cu100 -50～50,-50～100,0～150铂热电阻Pt50 Pt100 -200～50,-50～100,0～200,0～400,0～600量程100％毫伏变送器0～10mV，0～20mV,0～30mV,0～50mV,0～100mV毫安变送器0～10mA，4～20mA ±量程100％（℃、Pa）远程压力计CYD－150 ±量程100％MPaHWY－1 ±量程100％PaHYD－2 ±量程100％MPa2、测量精度：±0.5％±1个字3、设定精度：±0.3％±1个字4、控制精度：±0.2％±1个字5、调节特性：两位式切换差≤2℃时间比例比例带≤8℃，通断周期30秒±10秒连续PID P≤20℃ 1<4分 D<3分6、设定范围：0～100％7、采样速率：3次/秒8、触点输出容量：AC220V/1.5A,DC28V/3A 9、供电范围：AC220V±10%－15% 50HZ10、消耗功率：小于5W11、工作环境：温度为0～50℃，相对湿度不超过85％的无腐蚀性气体侵袭的场合安装和接线XMT系列数字调节仪为盘式仪表，安装时应注意以下几点：1、检查仪表文件是否齐全（1）产品说明书（2）产品合格证2、检查仪表附件是否齐全（1）安装螺钉二根（2）安装支架二根3、检查仪表的分度号与传感器的分度号是否符合4、仪表外型尺寸及开孔尺寸：XMT外型为80×160开孔尺寸为76×152 单位（mm）5、接线图报警输出低总相中低总高热电阻，热电偶输入5、仪表安装置于水平位置，将安装支架和螺钉固定紧，不得松动，接线要牢靠 使用热电偶作传感器时，须用相应的补偿导线作连接线，线的内阻应<100欧姆使用热电阻作传感器时，采用三线制，每根线的内阻<5欧姆，且三根传输线的直流电阻差异<0.01欧姆 保管仪表应放置在干燥、通风、无腐蚀性气体的地方，环境温度、湿度应符合说明书要求 质保使用本厂仪表，务必按使用说明书的要求使用。
32-XMT8000-完整
2.11 工作环境：温度 0.50℃，温度＜85%RH 的无腐蚀性场合：功耗＜5VA 2.12 面板尺寸：80×160，96×96，72×72，48×96，96×48，48×48mm
5：RS485 接口 ⑧ 模拟量变送输出：无：无输出
A0：0~10mA A2：0~20mA A4：4~20mA
例：XMTA-8431*2 K 0～400℃，为 PID 控制，继电器输出，配用 K 分度号热电偶，量程 0～
400℃，带上限报警和下限报警，面板尺寸为 96×96mm 的智能百变通仪表。
〈附 件〉
按 SET 键确认并返回至正常显示，如果超过 20 秒无键动作，则自动返回至正常显示。
·按键住 SET 键超过 3 秒即可进入参数层，要退出参数层也必须按住 SET 键超过 3 秒。
·在设置手动输出值时，与∧、∨键同时使用起加速键的作用。
⑤ 自动/手动键（A/M）
·在正常显示状态下，作自动/手动切换用
空调直吹
热辐射积聚之处
4.2 安装过程
（1）按照盘面开孔尺寸在盘面上打出用来安装仪表的矩形方孔
（2）多个仪表安装时，在右两孔间的距离应大于 25mm；上下两孔间的距离应大于 30mm。
（3）将仪表嵌入盘面开孔内 （4）在仪表安装槽内插入安装支架 （5）推紧安装支架，使仪表与盘面结合牢固，收紧螺钉 外形与盘面开孔尺寸表 单位：mm
禁止在易燃气体附近使用。
为防火、防爆或仪器损坏，禁止有易燃、易爆气体，排放蒸汽的场合中使用。
严禁触及仪器内部。
为防止触电或烯烧，严禁触及仪器内部。只有本厂服务工程师可以检查内部线路或更换部 件，仪器内部有高电压盒高温部件。非常危险！
XMT数显调节仪使用说明
XMT数显调节仪使用说明一、介绍XMT数显调节仪是一种用于自动控制温度、湿度、压力、流量、液位等各种工艺参数的仪器。
它采用先进的数字技术和微处理器控制技术，具有显示直观、调节精度高、运行稳定可靠等优点，广泛应用于化工、电力、轻工、食品、医药、冶金、环保等行业。
二、基本操作步骤1.接通电源并连接传感器：将XMT数显调节仪的电源插头插入电源插座，并连接相应的传感器。
2.参数设置：根据需要，按下设置键进入参数设置模式，根据实际情况设置需要调节的参数值，如温度值、湿度值、压力值等。
3.模式选择：根据实际应用需要，选择合适的工作模式，常见的工作模式有手动调节模式、自动控制模式等。
4.运行控制：根据实际需要，选择运行模式，将调节仪置于运行状态，开始自动控制工艺参数。
5.监测显示：XMT数显调节仪会实时显示被控参数的数值，通过观察数显仪上的数值变化，可以了解被控参数的实时状态。
6.报警处理：如果一些被控参数超出了设定范围，XMT数显调节仪会发出相应的报警信号，此时需要根据报警信号做出相应的处理，以确保生产的正常进行。
三、常见问题解决办法2.参数设置错误：如果在设置参数时设定的数值不正确，可以按照操作步骤重新设置。
如果是由于误操作导致参数设置错误，可以尝试恢复出厂设置，重新设置参数。
3.报警处理问题：当XMT数显调节仪发出报警信号时，需要根据具体情况采取相应的处理措施，可以先检查被控参数的传感器是否正常连接，如果传感器正常，可以调整参数设定值使其不超出设定范围。
四、注意事项1.在操作XMT数显调节仪之前，请务必仔细阅读产品说明书，并按照说明书中的操作步骤进行操作。
2.使用XMT数显调节仪时，请注意安全操作，特别是在接通电源、连接传感器等操作过程中，请确保操作人员的人身安全。
3.使用XMT数显调节仪时，请注意保护设备，避免受到外界环境的影响，如尘土、湿气等，以免影响设备的正常运行。
总结。
XMT-8000说明书
XMT* 8000系列智能温度调节器使用说明书敬请关注：仪表在使用前应对其输入、输出规格及功能要求正确设置参数，只有配置好参数的仪表才能投入使用一、技术规格●输入规格（一台仪表即可兼容）：热电偶：K、S、E、J、T、B、N、WRe热电阻：CU50、PT100线性电压：0-5V、1-5V、0-1V、0-100mV、0-20mV等线性电流（需外接分流电阻）：0-10mA、0-20mA、4-20mA等●测量范围：K（-50-+1300℃）、S（-50-+1700℃）、T（-200—+350℃）E（0—800℃）、J（0-1000℃）、B（0—1800℃）、N（0—1300℃）、WRe(0-2300℃)CU50（-50-+150℃）、PT100（-200—+600℃）线性输入：-1999—+9999由用户定义●调节方式：位式调节方式（回差可调）人工智能调节，包含模糊逻辑PID调节及参数自整定功能的先进控制算法，控制精度可达±0.2℃。
●输出规格:继电器触点开关输出（常开+常闭）：250VAC/1A或30VDC/1A可控硅无触点开关输出（常开+常闭）：100—240VAC/0.2A(持续),2A(20mS瞬时,重复周期大于5S) SSR电压输出:12VDC/30mA(用于驱动SSR固态继电器)可控硅触发输出:可触发5-500A的双向可控硅;2个单向可控硅反向并联或可控硅功率模块 线性电流输出：0—10 mA或4—20 mA可定义●报警功能:上限、下限、正偏差、负偏差等4种方式，最多可输出3路，有上电免除报警选择功能●电磁兼容：IEC61000-4-4（电快速瞬变脉冲群），+2KV/5KHZ；IEC61000-4-5（浪涌）4KV●隔离耐压：电源端、继电器触发及信号端相互之间≥2300V;相互隔离的弱电信号端之间≥600V ●手动功能:自动/手动双向无扰动切换●电源:100-240VAC,-15%,+10%/50-60HZ;或24VDC/AC,-15%,+10%. 电源消耗: ≤5W●环境温度:0-50二、型号意义XMT □ 8 0□ 8 □ □(1) (2) (3)(4)（1） 外型尺寸标号：空格：160×80×120 开孔152×76；A：96×96×110 开孔92×92；D：72×72×110 开孔68×68；E： 48×96×110 开孔44×92；F：96×48×110 开孔92×44；S：80×160×120 开孔76×156G：48×48×110 开孔44×44（2） 附加报警：‘0’：无报警；‘1’：一组报警；‘5’：声音报警；‘3’：二组报警（上限报警、下限报警、正偏差报警、负偏差报警任意设置）。
XMT—8000工业调节器温度控制器使用说明
XMT—8000工业调节器温度控制器使用说明8000工业调节器温度控制器（以下简称温度控制器）是一款精确的
温度传感器，可以为工业过程提供温度控制功能，为企业提供温度精准控
制所需的重要工具。
本文总体介绍了温度控制器的特性、操作原理、控制
范围、性能参数、安装部署、典型应用、特殊功能、遥控功能、调节设置、维护技术等相关内容，以满足工业过程自动化温度控制的需求。
一、概述
8000工业调节器温度控制器采用双重RC滤波G技术，静态精度高达
±0.1℃，实现精准的温度控制。
温度控制器具有独特的调节功能，可以
调节温度，实现恒定温度。
此外，该温度控制器具有控制范围宽，稳定性好，准确性高，动作快等优点。
它可以满足绝大多数气温调节工业、办公
自动化、研发等行业的温控需求。
二、操作原理
该温度控制器通过温度传感器测量温度变化，执行设定的控制指令。
然后根据反馈信号控制开关，最终实现控制目标温度的目的。
温度控制器
采用模拟电路，运行稳定，它采用双重RC滤波G技术，将温度信号分级，减少噪声干扰，实现精确温度控制。
三、控制范围
温度控制器具有多段控制功能。
XMT-8000温度调节仪说明书
XMT-8000系列智能数显温度调节仪使用说明书
（2008.1）
一、概述
XMT-8000系列仪表为智能型双排四位显示仪表，红绿双色双排数码管分别同时显示测量值与设定值，仪表为四键操作，参数快捷设置，有参数隐藏功能，参数符号显示简洁，控制方式有二位式、PID，具有参数自整定功能，多种报警功能，手动、自动无扰切换，能够对温度、压力、流量等实现精确的测量和控制，仪表采用超强抗干扰芯片设计，质量可靠。
二、主要技术参数
1、测量误差：+-0.5F. S+-1字，附加冷端补尝误差+-1摄氏度。
2、继电器输出触点容量：阻性负载220V/5A
3、驱动固态继电器信号输出：驱动电流>15MA,电压>8V（或>15v）
4、驱动可控硅脉冲输出：幅度>3v,宽度>40us的移相或过零触发脉冲
5、控制周期：继电器、固态继电器、可控硅过零触发输出为2～120秒可调，其它为2秒。
6、工作电源：150v~242v,50Hz
工作环境：0～50℃，相对湿度<85%RH，无腐蚀性及无强电磁辐射场合
三、参数代码及符号。
XMT-8000说明书
XMT* 8000系列智能温度调节器使用说明书敬请关注：仪表在使用前应对其输入、输出规格及功能要求正确设置参数，只有配置好参数的仪表才能投入使用一、技术规格●输入规格（一台仪表即可兼容）：热电偶：K、S、E、J、T、B、N、WRe热电阻：CU50、PT100线性电压：0-5V、1-5V、0-1V、0-100mV、0-20mV等线性电流（需外接分流电阻）：0-10mA、0-20mA、4-20mA等●测量范围：K（-50-+1300℃）、S（-50-+1700℃）、T（-200—+350℃）E（0—800℃）、J（0-1000℃）、B（0—1800℃）、N（0—1300℃）、WRe(0-2300℃)CU50（-50-+150℃）、PT100（-200—+600℃）线性输入：-1999—+9999由用户定义●调节方式：位式调节方式（回差可调）人工智能调节，包含模糊逻辑PID调节及参数自整定功能的先进控制算法，控制精度可达±0.2℃。
●输出规格:继电器触点开关输出（常开+常闭）：250VAC/1A或30VDC/1A可控硅无触点开关输出（常开+常闭）：100—240VAC/0.2A(持续),2A(20mS瞬时,重复周期大于5S) SSR电压输出:12VDC/30mA(用于驱动SSR固态继电器)可控硅触发输出:可触发5-500A的双向可控硅;2个单向可控硅反向并联或可控硅功率模块 线性电流输出：0—10 mA或4—20 mA可定义●报警功能:上限、下限、正偏差、负偏差等4种方式，最多可输出3路，有上电免除报警选择功能●电磁兼容：IEC61000-4-4（电快速瞬变脉冲群），+2KV/5KHZ；IEC61000-4-5（浪涌）4KV●隔离耐压：电源端、继电器触发及信号端相互之间≥2300V;相互隔离的弱电信号端之间≥600V ●手动功能:自动/手动双向无扰动切换●电源:100-240VAC,-15%,+10%/50-60HZ;或24VDC/AC,-15%,+10%. 电源消耗: ≤5W●环境温度:0-50二、型号意义XMT □ 8 0□ 8 □ □(1) (2) (3)(4)（1） 外型尺寸标号：空格：160×80×120 开孔152×76；A：96×96×110 开孔92×92；D：72×72×110 开孔68×68；E： 48×96×110 开孔44×92；F：96×48×110 开孔92×44；S：80×160×120 开孔76×156G：48×48×110 开孔44×44（2） 附加报警：‘0’：无报警；‘1’：一组报警；‘5’：声音报警；‘3’：二组报警（上限报警、下限报警、正偏差报警、负偏差报警任意设置）。
XMT智能仪表说明书
[注意1]自整定如果成功执行一次，则仪表将无法再由按◄键来启动自整定，以避免人为的误操作。已启动过一次自整定的仪表如果还要启动自整定时，可将参数CtrL设置为“2”来启动自整定（见后文）。
★自动/手动切换：按◄键一下即放开，可以使仪表在自动和手动控制两种状态下无扰切换。在自动控制状态下，RUN指示灯灭：在手动状态下，RUN指示灯亮。
2：给定值/手动输出值设置：在SV窗显示给定值时，按▲键(或▼键)可以增加（或减少）给定值，按◄键可移动修改数据的位置。在SV窗显示输出值时，按▲键(或▼键)可以增加（或减少）输出值。按▲键或▼键不放，可以快速增加或减少数值，并且速度会不断加快。
1：OUT—输出指示灯2：RUN---手动指示灯3：AL1—AL1报警灯
4：AL2—AL2报警灯5：SET—设定键6：◄—移位键7：▲—增加键
8：▼—减少键9：PV—测量值显示窗口10：SV—设定值显示窗口
（二）操作说明
1：上电过程
仪表上电自检。随后，进入自动测量控制状态，上排PV窗显示测量值，下排SV窗显示设定值。如果SV窗显示orAL,则表示输入超过量程（或传感器开路）。如果输入规格参数Sn设置有误，也会有此显示。当仪表存在上限报警、下限报警、正偏差报警、负偏差报警时，SV窗交替显示设定值的数值和“HiAL”“LoAL”、“dHAL”、“dLAL”等报警提示符号。
3：启动自整定功能：初次使用时应利用仪表的自整定功能来确定控制参数（M50、P和t参数），才能实现理想的控制，当发现PID效果不佳时也可再次启动自整定功能。
按◄键并保持约2秒钟，等SV窗显示“AT”字样再放开，仪表就进入自整定参数状态。在自整定时，仪表执行位式调节，经2—3次振荡后，仪表自动整定出PID控制参数（M50，P，和T参数）。自整定结束后自动回到PID自动控制状态。
XMT—8000工业调节器温度控制器使用说明
XMT—8000工业调节器/温度控制器使用说明1.隐藏参数的提取因仪器（表）在出厂时有很多参数被隐藏了，故在现场设置时应提取出隐藏的参数，以便对参数进行修改。
（参阅说明书：9.9节）对说明书9.9节的理解：按一下SET健，此时SV显示屏内数字闪烁，先将仪表SV显示器内数字设定成稳定的9876数值后断开仪表电源（稳定的9876的设置：9876数字出现后，按一下SET健确认——断电——通电（9876即稳定，不再闪烁），仪表再次上电前先同时按住SET健、∧键、∨键，上电一秒后松开SET健、∧键、∨键，即可进入参数显示屏蔽状态。
SV显示器将所有参数循环显示一遍，PV显示器显示ON，表示参数被显示，OFF则表示参数不被显示，用∧键和∨键来选择ON或是OFF，按SET健确认选择。
按SET健后，自动转入下一参数。
按SET健超过3秒后，即可退出参数显示屏蔽设置状态。
应用此参数显示屏蔽功能可将如此操作复杂的仪表，既保留功能，又使用户应用十分便利。
2.小数点设置按SET健超过3秒——进入参数菜单——进入P-SH菜单项——先按A/M 键找到只有小数点闪烁时，用∧键和∨键可使小数点移位，按SET键确定。
（科学计数法：一般是两位小数点）3.以金凤电站蝶阀层集水井控制设置取例1#泵（主泵）：60CM启泵30CM 停泵(回差：60CM-30CM=30CM)2#泵（备泵）：80CM启泵50CM 停泵(回差：80CM-50CM=30CM)备泵设置：在运行画面下，按一下SET健——SV闪烁——SV（80）按SET健3秒——菜单——HY——HY（30）《30：即回差》对应继电器脚号：①②③（取①和②脚—常开接点）主泵设置：在运行画面下，按SET健3秒——菜单SV（80）按SET健3秒——菜单——AL—1(60) ——按SET健——HY—1—HY—1（30）《30：即回差》对应继电器脚号：⑨⑩⑾（取⑩和⑾脚—常开接点）。
XMT系列智能数显温控仪使用说明书
XMT-系列智能数显温控仪使用说明书XMT－7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。
1.11.21.31.4采样周期：3次/sec，按需可达到8次/sec1.5报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，范围内及待机状态报警1.6报警输出：继电器触点AC250V3A（阻性负载）1.7控制方式：模糊PID控制、位式控制1.8控制输出：继电器触点（容量：220VAC3A)SSR驱动电平输出（DC0/5V)过零触发脉冲:光偶可控硅输出1A600V移相触发脉冲:光偶可控硅输出1A600V1.91.101.11XMTS：160×80E：96×48F：48×96A：96×96G：48×48D：72×72空：80×160 ②主控控制方式0二位式2三位式3位式PID4PID继电器输出5PID固态继电器输出6PID移相可控硅触发7PID89PID12367过零触发脉冲输出，PID调节8逻辑电平输出，PID调节，驱动SSR ④输入信号：1热电偶输入2热电阻输入⑤⑥～⑦传感器分度号和测量范围例:XMTE-7431K0~400℃为PID位式控制，继电器输出，配用K分度号热电偶，量程0～400℃，带上限报警和下限报警，面板尺寸为96×96mm的经济性智能仪表。
（1（2②设定值（SV）显示器（橙色）·显示设定值（SV）·显示参数内容·测量回路异常表示③指示灯·自整定指示灯（AT）（绿）工作输出时闪烁。
·控制输出指示灯（OUT1OUT2）（绿）OUT1：控制工作输出时亮·报警输出指示灯（ALM1ALM2）（红）ALM1：第一报警输出时点亮。
ALM2：第二报警输出时点亮·SV·3秒。
A/M)·在参数设定状态下，作减数键⑦加数键（▼）·在参数设定状态下，作加数键五各模式详细功能AH上限报警设定范围-1999~+9999上限报警设定值出厂值10AL下限报警设定范围-1999~+9999下限报警设定值出厂值10I积分时间设定范围0～999秒设定为0时成PD控制设定积分时间,以解除比例控制DT制冷PIDdPuHY P=0)出厂值Pu-b接线注意⑴热电偶输入，应使用对应的补偿导线。
XMT系列数显温控仪使用说明
XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。
技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。
这是仪表的标准显示方式。
（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。
（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。
定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。
当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。
此时可用按住减键3秒钟重新启动一个定时周期。
只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。
一个定时周期结束后,由BL参数决定第二报警继电器的动作。
