SF6密度继电器讲义)

合集下载

SF6密度继电器说明书

SF6密度‎继电器说明‎书由于输入输‎出端子、测试柱等均‎有可能带电‎压，在插拔测试‎线、电源插座时‎，会产生电火‎花，小心电击，避免触电危‎险，注意人身安‎全！安全要求请阅读下列‎安全注意事‎项，以免人身伤‎害，为了避免可‎能发生的危‎险，只可在规定‎的范围内使‎用。

只有合格的‎技术人员才‎可执行维修‎。

—防止火灾或‎人身伤害使用适当的‎电源线。

只可使用专‎用并且符合‎规格的电源‎线。

注意所有终‎端的额定值‎。

为了防止火‎灾或电击危‎险，请注意所有‎额定值和标‎记。

在进行连接‎之前，请阅读使用‎说明书，以便进一步‎了解有关额‎定值的信息‎。

使用适当的‎保险丝。

只可使用符‎合规定类型‎和额定值的‎保险丝。

避免接触裸‎露电路和带‎电金属。

有电时，请勿触摸裸‎露的接点和‎部位。

请勿在潮湿‎环境下操作‎。

请勿在易爆‎环境中操作‎。

－安全术语警告：警告字句指‎出可能造成‎人身伤亡的‎状况或做法‎。

目录一、概述 (5)1．进行SF6‎密度继电器‎校验的必要‎性 (5)2．校验SF6‎密度继电器‎的基本原理‎ (6)3．全自动SF‎6密度继电‎器校验仪功‎能特点 (7)二、技术指标 (8)三、使用方法 (9)1．准备工作 (9)2．密度继电器‎校验 (10)3．历史数据浏‎览 (14)4．20℃压力表校验‎ (15)5．常温压力表‎校验 (15)6、系统压力值‎修正 (17)7．系统时钟修‎正 (17)8．结束工作 (18)四、注意事项 (18)一、概述进行密度继‎电器校验的‎必要性SF6开关‎是电力系统‎广泛使用的‎高压电器。

SF6开关‎的可靠运行‎已成为供用‎电部门最关‎心的问题之‎一。

SF6气体‎密度继电器‎是用来监测‎运行中SF‎6开关本体‎中SF6气‎体密度变化‎的重要元件‎，其性能的好‎坏直接影响‎到S F6开‎关的运行安‎全。

现场运行的‎S F6气体‎密度继电器‎因不常动作‎，经过一段时‎期后常出现‎动作不灵活‎、触点接触不‎良等现象，有的还会出‎现密度继电‎器温度补偿‎性能变差，当环境温度‎突变时常导‎致S F6密‎度继电器误‎动作。

六氟化硫气体密度继电器_表_的结构原理和运行中的注意事项_倪同江

３８科技资讯　ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ工　程　技　术六氟化硫气体密度继电器（表）是六氟化硫（ＳＦ６）断路器和六氟化硫组合电器（ＧＩＳ）不可缺少的重要附件。

其基本作用是对运行中的ＳＦ６电器的密封状况、是否存在漏气现象进行监视。

根据ＤＬ／Ｔ７２８－２０００《气体绝缘金属封闭开关设备订货技术导则》和原能源部颁发的《高压断路器运行规程》及其他标准规定，对六氟化硫（ＳＦ６）电器（为方便起见，本文所述的六氟化硫电器基本是指ＳＦ６断路器和六氟化硫组合电器（ＧＩＳ））的一般要求是：１）监视ＳＦ６气体压力的变化情况，应设密度继电器或压力表。

２）密度监视装置可以是密度表，也可以是密度继电器。

当选用密度继电器时，还应装设压力表。

３）每日定时检查并记录ＳＦ６气体的压力和温度。

１　ＳＦ６气体密度（压力）表和密度继电器所谓密度，是指某一特定物质在某一特定条件下单位体积的质量。

ＳＦ６电器中的ＳＦ６气体是密封在一个固定不变的容器内的。

在２０℃时的额定压力下，它具有一定的密度值，在电器运行的各种允许条件范围内，尽管ＳＦ６气体的压力随着温度的变化而变化，但是，ＳＦ６气体的密度值始终不变。

因为ＳＦ６断路器的绝缘和灭弧性能在很大程度上取决与ＳＦ６气体的纯度和密度，所以，对ＳＦ６气体纯度的检测和密度的监视显得特别重要。

为了能够达到经常监视其密度的目的，如前文所述，国家标准明确规定了，ＳＦ６断路器应设密度继电器或压力表。

ＳＦ６气体密度（压力）表是起监视作用的，密度继电器是起控制和保护作用的。

密度的符号用ρ表示，单位符号为ｋｇ／ｍ３或ｇ／Ｌ。

按照密度的定义，ＳＦ６气体密度表的指示值应该是密度的单位。

但是，目前国内外生产和使用的密度表的指示值都是借用压力的单位ＭＰａ。

从现有可以进行查询的手段收集到的资料来看，对于密度表，国家还没有统一的技术标准，国外也没有关于密度表的技术标准。

从对ＸＸ供电局近五百块ＳＦ６密度表的统计情况来看，包括进口的瑞士ＡＢＢ自备表、德国ＷＩＫＡ、ＣＢＳ表、国产西安华伟表、上海珂利表、大连表、武汉表均属于这种情况，即弹簧管式压力表带有漏气引起压力下降报警和闭锁电触点，组成ＳＦ６气体密度继电器。

SF6特性及密度计继电器原理

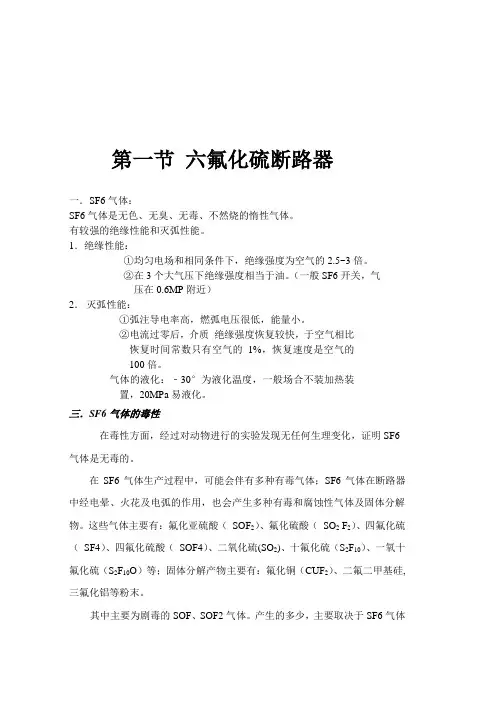

第一节六氟化硫断路器一．SF6气体：SF6气体是无色、无臭、无毒、不然烧的惰性气体。

有较强的绝缘性能和灭弧性能。

1．绝缘性能：①均匀电场和相同条件下，绝缘强度为空气的2.5~3倍。

②在3个大气压下绝缘强度相当于油。

（一般SF6开关，气压在0.6MP附近）2．灭弧性能：①弧注导电率高，燃弧电压很低，能量小。

②电流过零后，介质绝缘强度恢复较快，于空气相比恢复时间常数只有空气的1%，恢复速度是空气的100倍。

气体的液化：﹣30°为液化温度，一般场合不装加热装置，20MPa易液化。

三．SF6气体的毒性在毒性方面，经过对动物进行的实验发现无任何生理变化，证明SF6气体是无毒的。

在SF6气体生产过程中，可能会伴有多种有毒气体；SF6气体在断路器中经电晕、火花及电弧的作用，也会产生多种有毒和腐蚀性气体及固体分解物。

这些气体主要有：氟化亚硫酸（SOF2）、氟化硫酸（SO2 F2）、四氟化硫（SF4）、四氟化硫酸（SOF4）、二氧化硫(SO2)、十氟化硫（S2F10）、一氧十氟化硫（S2F10O）等；固体分解产物主要有：氟化铜（CUF2）、二氟二甲基硅,三氟化铝等粉末。

其中主要为剧毒的SOF、SOF2气体。

产生的多少，主要取决于SF6气体中的水分和含氧量的多少。

但是，由于SF6。

气体在高温（200－300℃）条件下极易分解，故在SF6气体分解生成物中，不存在剧毒的S2Fl0气体。

气体分解物即使是很小的量存在，也能够形成“报警”信号，例如：刺激眼睛；类似于臭鸡蛋味（硫化氢）的难闻气味；还能够产生窒息危险等。

SOF对肺部有侵害。

可造成剧烈的肺水肿，使动物窒息而死亡，在致命的浓度下对眼睛和鼻内粘膜仍没有特别难受的感觉。

但是，类似于硫化氢刺鼻和令人恶心的气味，即SF6断路器中的固体分解物主要有氟化铜（CUF2）、二氟二甲基硅。

三氟化铝（AIF3）粉末等，因而多用吸附剂清除SF6气体中的水分和分解产物。

当具有净化系统时，一般在气体通路的上流设置活性氧化铝，主要吸附水分、SF6气体及对人体和电极均有害的HF气体；而在气体的下流设置X性合成沸石，主要吸附剩下的氟化硫（SOF2）及四氟化硫酸（SOF．）等。

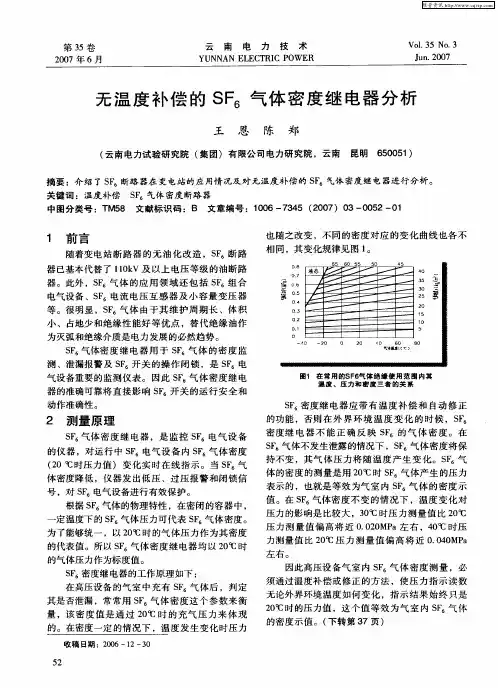

无温度补偿的SF6气体密度继电器分析

号，对Ｓ６Ｆ电气设备进行有效保护。
密度继电器不能正确反映ｓ的气体密度。在Ｆｓ体不发生泄露的情况下，ｓ气体密度将保Ｆ气Ｆ持不变，其气体压力将随温度产生变化。ｓ６气Ｆ体的密度的测量是用２％时ｓ体产生的压力０Ｆ气表示的，也就是等效为气室内ｓ气体的密度示Ｆ值。在ｓ气体密度不变的情况下，温度变化对Ｆ
＿
况（包括最大水平荷载、最大垂直荷载、最高跨越塔高等），同时铁塔设计条件和实际使用条件吻合
，
一
二ｕ
ｒ『１墓鳍嘲Ｉ
图４档距分布表
一ｌＩ：ｌ
较好，做到了留有恰当的裕度，这为工程取得良好的经济技术指标打下很好的基础；导线、地线、绝缘子、金具等主要设备材料的估算量与实际量的偏差均很小，达到了很高的设计精度。
也随之改变，不同的密度对应的变化曲线也各不相同，其变化规律见图１。
器。此外，ｓ６体的应用领域还包括ｓ６组合Ｆ气Ｆ
电气设备、Ｓ电流电压互感器及小容量变压器Ｆ
等。很明显，ｓ气体由于其维护周期长、体积Ｆ小、占地少和绝缘性能好等优点，替代绝缘油作
第３５卷
计算机切断面及排位程序在线路设计中的应用

TP206型SF6气体密度继电器校验器使用说明书

目录一、概述 (1)1.1仪器外形 (1)1.2主要特点 (2)二、技术指标 (4)三、工作原理 (3)四、仪器的安装 (5)4.1配件检查 (6)4.2电池的充电 (6)五、仪器的操作 (7)5.1显示说明 (7)5.2按键说明 (7)5.3功能菜单及设置 (8)1、密度继电器 (8)2、密度表 (12)3、压力表 (15)4、数据查询 (17)5、系统设置 (18)六、测试步骤 (18)七、注意事项 (21)八、注意事项 (21)8.1术语和定义 (22)8.2过渡接头 (24)8.3部分密度继电器连接示意图 (26)一概述SF 6气体密度继电器是用来监测运行中SF 6开关本体中SF 6气体密度变化的重要元件，现场运行的SF 6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF 6密度继电器误动作。

因此DL/T596-1996《电力设备预防性试验规程》规定：各SF 6开关使用单位应定期对SF 6气体密度继电器进行校验。

TP206型SF6密度继电器校验器是依据国家能源局最新发布的《DL/T259-2012：六氟化硫气体密度继电器校验规程》研发。

1.1仪器外形。

1、前面板介绍图1.1.1液晶屏触点测量接口充电指示灯开关（1）触点测量接头：此接口通过仪器配置的连接线连接至待测密度继电器的输出接点；（2）充电指示：当外接充电器对仪器进行充电时，该指示灯将点亮；2、后面板介绍图1.1.2（1）进气：设备测量供气接口，最大进气压力为1MPa；（2）出气：此接口连接待校验的密度继电器、密度表或者压力表；（3）排气：设备测量过程中以及测量结束后的余气排出接口；出气进气USB 接口电源打印机出气（4）USB：可以通过该接口将测量结果导出至U盘；（5）电源：仪器总电源按钮；1.2主要特点•密度继电器校验仪采用高性能单片机进行检测与控制，核心元器件采用进口元件，精度高，重复性好，可靠性高。

SF6气体密度继电器的原理、结构和现场校验方法

安徽科技sf6气体密度继电器的原理、结构和现场校验方法文/杨庆贺(中国大唐集团科学技术研究院有限公司华东电力试验研究院)摘要:SF6气体密度继电器是高压电气设备的主要保护元件，其可靠性直接关系到设备的安全运行,因此对其定期校验非常重要。

本文从SF6气体的物理性质:出发,论述了SF6气体密度继电器的结构、原理、校验方法和现场校验注意事项。

关键词:密度继电器校验方法注意事项一、引言六氟化硫(SF6)是一种强电负性气体,而电负性气体分子具有“吸收电子能量”和“使电子附着而消灭电子”这两个作用，因此SF6气体具有良好的电气绝缘性能及优异的灭弧性能。

其耐电强度为同一压力下氮气的2.5倍,击穿电压是空气的2.5倍，灭弧能力是空气的100倍，是一种优于空气介质和油介质的新一代超高压绝缘介质材料[1]0SF6气体作为绝缘介质已经广泛地应用于高电压、高参数、大容量的电力设备中，如断路器、气体绝缘组合电器(GIS)和电流互感器等。

在SF6电气设备中，对其电气强度、灭弧性能起决定性作用的因素是SF6气体的密度,一旦电气设备中的SF6气体出现泄漏，密度随之下降，设备的耐压强度和断路器的开断容量等都会严重下降，造成电力系统发生接地或其他绝缘故障叫对于已投入运行的电气设备,SF6气体密度继电器是反映设备内SF6气体密度的唯一元件，而且随着使用SF6气体作为绝缘和灭弧介质的高压电气设备的日益增多和气体绝缘组合电器的广泛应用,SF6气体密度继电器对于保证运行设备和电力系统的安全运行有重大意义％因此，各级标准中均明确规定,应定期对其进行校验。

现场校验时,通常直接检测SF6气体的压力和温度,然后通过状态换算的方式对继电器进行校验。

然而实际工作中,部分运行维护人员对SF6密度继电器的重要性认识不足，对其主要结构、检测原理及动作性能的检测方法不太了解，导致继电器检测结果不可信，造成继电器运行时出现误发报警或闭锁信号、拒动等恶性事故,严重地影响了高压电气设备和电力系统的安全运行叽本文从SF6气体密度继电器的设计原理和基本结构出发，论述对该继电器进行现场校验的一般试验方法。

SF6密度继电器说明书

SF6密度继电器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、概述 (5)1．进行SF6密度继电器校验的必要性 (5)2．校验SF6密度继电器的基本原理 (6)3．全自动SF6密度继电器校验仪功能特点 (7)二、技术指标 (8)三、使用方法 (9)1．准备工作 (9)2．密度继电器校验 (10)3．历史数据浏览 (14)4．20℃压力表校验 (15)5．常温压力表校验 (15)6、系统压力值修正 (17)7．系统时钟修正 (17)8．结束工作 (18)四、注意事项 (18)一、概述进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。

SF6开关的可靠运行已成为供用电部门最关心的问题之一。

SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。

现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。

因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

SF密度继电器的检验及接口解决方案介绍培训课件

文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
(4)由于本身制造质量问题，存在温度补偿不准确，误差严重偏大。（过补或欠补） (5)由于时效不够或材质问题，时间一长，就会漂移，精度会严重偏大。（应力没有消除） (6)由于设计上的缺陷，在低温时会存在失效（永远不动作）。 (7)由于设计上的缺陷，在高温时，动作和显示值会严重变差。 (8)对于相对腔式密度继电器，由于内在或外在原因，标准腔会漏气，存在动作值误差大或失效。 (9)由于运输时受剧烈振动，会造成继电器失效，精度变差。 (10)由于元器件质量问题，时间稍长，可能会造成继电器失效，精度变差。
（2）按照补偿原理的区别分为：补偿片式和相对腔式两种; （3）按照外观的区别分为：指针式和非指针式两种; （4）按照抗振方法的区别分为：无油式和充油式两种; （5）按照压力测试方法的区别分为：相对压力式和绝对压力式两种。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
经温度补偿后的压力曲线
P MPa P充气
-30
温度补偿后的压力不随温度变化
这种相关性是气体特定的并可以用气体压力图象在同等密度的情况下用图线表示出来，也就是等容线（P-T曲线）
因此必须采用合适的测量系统在测量压力的同时也要考虑温度，这使得测量单元可根据等容线来纠正已测量的压力值，就能达到监视 SF6气体密度的目的。
T °C
20
60
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
密度继电器温度补偿工作原理
高于20℃状态 20℃状态低于20℃状态
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。

SF6密度继电器报告

SF6密度继电器报告一、引言SF6(六氟化硫)是一种重要的气体绝缘体，广泛应用于电力系统中的高压设备，如开关设备和变压器等。

SF6密度继电器是一种用于监测和控制SF6气体压力的设备，它可以及时检测到密封系统中的压力异常，并发出警报或触发断电装置，以防止设备故障和意外事故的发生。

本报告旨在介绍SF6密度继电器的工作原理、优点和应用情况，以及未来的发展趋势。

二、工作原理SF6密度继电器的工作原理基于气体的压力和温度变化对密度的影响。

当SF6气体的压力变化超过设定的阈值时，继电器会发出信号，以通知操作人员。

继电器通常由一个导电浮子和一个弹簧驱动的触点组成。

导电浮子随着SF6气体的压力变化而上下移动，触点则根据浮子位置的变化来打开或关闭电路。

三、优点与应用情况1.高灵敏度：SF6密度继电器可以非常精确地监测SF6气体的压力变化，对设备的异常情况能够进行及时报警和隔离。

2.可靠性强：由于SF6气体具有优异的绝缘性能，密度继电器在各种恶劣环境中均能正常工作，并且寿命长。

3.易于安装和维护：SF6密度继电器的安装和维护相对简单，操作人员只需要按照说明书进行正确的接线和调试即可。

4.广泛应用：SF6密度继电器广泛应用于电力系统中的高压设备，如断路器、隔离开关和变压器等。

在实际应用中，SF6密度继电器主要用于以下几个方面：1.监测SF6气体密封系统的泄漏情况，以及及时采取措施进行修复。

2.监测设备内部的SF6气体压力，以判断设备是否正常运行。

3.提供SF6气体供应的安全控制，确保设备运行期间的正常气体压力。

四、未来发展趋势随着电力系统的快速发展，对高压设备的可靠性和安全性要求也越来越高。

未来，SF6密度继电器有望发展出更高的灵敏度和更广泛的应用领域。

例如，通过结合现有的SF6密度继电器和智能传感器技术，可以实现对设备的实时监测和故障诊断，从而提高设备的运行效率和可靠性。

此外，随着环保意识的提高，研发更环保的绝缘气体替代品也成为了一个热门研究方向。

SF6气体密度控制器及SF6气体密度继电器说明书

安全特性RChg: 外壳后部有 1" 排气孔RChgOe 和 RChgN : 密封限位开关触点盒(GSG)配有分立电路的双倍磁性限位开关触点 M22 (技术资料9000 /9100)，固定可调和防松设计，通用插入式连接器位于外壳右侧。

对于 rFr 型结构，连接器在外壳后部。

开关精度：20 °C / ±1.0%， -20 °C - +60 °C / ± 2.5%特殊选项等• 过程连接 G 3/8 B 或 M 20 x 1.5 (若需要可提供其它尺寸)• 若需要可提供过程连接的其它位置• 若需要可提供通用插入式连接器的其它位置• 若需要可提供其它压力单位(如bar)，其它测量范围• 其它或附加的开关功能，例如切换触点• 若需要可提供电缆密封管• 若需要可提供扩大范围的温度补偿装置SF 6-气体密度计波登管压力表不锈钢外壳、卷口环标准型(RChg)、充液型(RChgOe)或充气型(RChgN)配有磁性限位开关触点盒RChg 100–3 SF6 RChgOe 100–3 SF6RChgN 100–3 SF6190210/10应用用于SF 6-气体的气体密度计是配有电气附件的压力表，主要用于能源工业里的开关设备。

它将压力测量和限位开关集合在一个装置中。

通过一个特殊的补偿系统调整环境温度的影响。

密度计按照使用个案中的填充压力、校正压力、开关点和环境温度进行校正。

该仪器可提供室内型号，也可提供用于户外的充气或充液型。

测量系统与外壳焊接在一起，以保证泄露率达到或低于10-5 mbar.l/s。

标称外壳尺寸 100精度等级 (EN 837-1) 使用温度 20 °C时为1.0使用温度 -20 °C...+60 °时为2.5时压力范围(EN 837-1) -0,1/+0,9 MPa 使用温度-40 °C至 +70 °C温度影响补偿由温度导致的测量介质SF6的压力变化可在 –20 °C 至 +60 °C范围内补偿校正压力 P C在0.3至0.55MPa间选择。

六氟化硫气体密度继电器

六氟化硫气体密度继电器六氟化硫气体密度继电器是一种用于测量和控制六氟化硫气体密度的设备。

六氟化硫是一种无色无臭的气体，常用于高压电力设备中作为绝缘介质。

六氟化硫气体密度继电器的作用是监测六氟化硫气体的密度，并根据密度变化来实现对电力设备的保护和控制。

六氟化硫气体密度继电器采用了一种特殊的传感器，该传感器能够准确地测量六氟化硫气体的密度。

当六氟化硫气体的密度超过设定值时，继电器会自动触发报警或断开电路，以防止设备损坏或事故发生。

六氟化硫气体密度继电器通常由以下几个部分组成：传感器、信号处理器、报警装置和控制装置。

传感器负责测量六氟化硫气体的密度，并将测量值转化为电信号传送给信号处理器。

信号处理器对传感器信号进行处理和分析，根据设定的阈值进行判断，并向报警装置发送信号。

报警装置可以通过声音、光线或其他方式发出警报，提醒操作人员注意。

控制装置可以根据需要采取措施，如断开电路或启动备用设备，以保护电力系统的安全运行。

六氟化硫气体密度继电器在电力系统中起着重要的作用。

首先，它可以监测六氟化硫气体的密度变化，及时发现设备运行异常或潜在故障。

其次，它可以触发报警装置，提醒操作人员采取必要的措施，防止事故发生。

最后，它还可以通过控制装置实现对电力系统的保护和控制，确保系统的安全稳定运行。

六氟化硫气体密度继电器的使用可以提高电力系统的可靠性和安全性。

通过实时监测六氟化硫气体的密度变化，可以预防设备故障和事故发生，减少停电时间和维修成本。

同时，它还可以帮助运维人员进行设备状态监测和故障诊断，提高设备的维护效率和运行可靠性。

除了在电力系统中的应用，六氟化硫气体密度继电器还可以在其他领域发挥作用。

例如，在化工工艺中，六氟化硫气体常用于制造特种材料和化学品，密度继电器可以用于监测和控制工艺过程中的气体密度，确保生产过程的稳定和安全。

在实验室中，六氟化硫气体密度继电器也可以用于测量和控制实验装置中气体的密度，保证实验结果的准确性和可重复性。

SF6密度继电器原理及维护

SF6密度继电器原理及维护SF6密度继电器原理及维护摘要由于SF6断路器的优良性能、安全可靠、维护方便等优势，已经在电力系统被广泛的应用。

作为SF6断路器的主要部件SF6密度继电器，检修维护人员多数只知道其为SF6气体的泄漏监测点以控制和保护断路器，而对其工作原理、日常维护等知之甚少。

本文结合实际工作对SF6密度继电器的工作原理和维护校验进行介绍。

关键词SF6密度继电器；结构原理；维护管理1 SF6密度继电器结构及工作原理1）SF6断路器中的SF6气体是密闭在断路器内的，相当是密封在一个固定不变的容器内，其在一定温度下的SF6气体压力可以代表SF6气体的密度，通常以20℃时的SF6气体压力作为密度标准值。

而密度继电器作为在线实时监测断路器密度的正常压力，其不应受环境温度的变化而变化，为了辨别断路器内的SF6气体是由于气体泄漏还是受环境温度影响而变化，就需要有一个温度补偿的元件，以可靠反映断路器内的SF6气体工作压力，并通过电接点来控制和保护断路器。

2）SF6气体密度继电器结构见左图。

它主要部件为2个波纹管，1处的与断路器内的气体连接，2处的与3一个小的标准SF6气体包连接。

两个波纹管的另一头与5为中心支点的杠杆连接，杠杆带动4微动开关。

C1-L1接点是SF6气体降低发出补气报警的电触点，C2-L2是SF6气体降低至闭锁压力值时而使断路器闭锁拒动的电触点。

其关键的温度补偿作用，主要在这个标准SF6气体包与杠杆的平衡作用来实现，标准SF6气体包内的压力设定在20℃断路器规定的额定压力，其所处的环境温度与外界相当，当1处波纹管连接的断路器内的气体受环境温度（SF6密度继电器的结构图），升高而压力增大时，会驱动杠杆6向上运动，但标准气包同样也受外界温度的影响压力增大向上运动，这就保持了杠杆的平衡，起到了温度补偿的作用。

通过两侧压力的比较，若趋于平衡，微动开关不动作，若存在漏气故障，当达到一定值是其杠杆带动微动开关电触点，实现其发信号和闭锁功能。

SF6密度表和密度继电器结构与工作原理

SF6密度表和密度继电器结构与工作原理SF6断路器作为近代发展起来的新型高压电气开关设备，以其优越的性能、安全可靠、维护方便和使用寿命长等优势，在电力系统中得到了广泛的应用，但是有很多同事对SF6断路器的关键部件SF6气体压力表、密度表、密度继电器的知识仍然欠缺，给安装、检修等工作带来一些困难，甚至会影响工作质量，对运行中的设备一些本属于正常状态的现象产生误解。

本文主要介绍SF6气体密度表和SF6气体密度继电器的结构、工作原理以及注意事项.关键字：SF6密度表 SF6密度继电器结构及工作原理注意事项所谓密度，是指某一特定物质在特定条件下单位体积的质量。

SF6断路器中的SF6气体是密封在一个固定不变的容器内的，在20℃时的额定压力下，它具有一定的密度值，在断路器运行的各种允许条件范围内，尽管SF6气体的压力随着温度的变化而变化，但是，SF6气体的密度值始终不变。

因为SF6断路器的绝缘和灭弧性能在很大程度上取决于SF6气体的纯度和密度，所以，对SF6气体纯度的检测和密度的监视显得特别重要。

如果采用普通压力表来监视SF6气体的泄漏，那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化。

为了能达到经常监视密度的目的，国家标准规定，SF6断路器应装设压力表或SF6气体密度表和密度继电器。

压力表或SF6气体密度表是起监视作用的，密度继电器是起控制和保护作用的。

在SF6断路器上装设的SF6气体密度表，带指针及有刻度的称为密度表；不带指针及刻度的称为密度继电器或密度压力开关；有的SF6气体密度表也带有电触点，即兼作密度继电器使用。

它们都是用来测量SF6气体的专用表计。

SF6气体密度表的结构原理。

上图所示的SF6气体密度表主要由弹性金属曲管1、齿轮机构和指针2、双层金属带3等零部件组成，实际上是在弹簧管式压力表机构中加装了双层金属带而构成的。

空心的弹性金属曲管1与断路器相连，其内部空间与断路器中的SF6气体相通，弹性金属曲管1的端部与起温度补偿作用的双金属带3铰链连接，双层金属带3与齿轮机构和指针机构2铰链连接。

SF6密度继电器讲义）

SF6密度继电器讲义）SF6密度继电器讲义一、SF6气体简介：六氟化硫（SF6）常态下是一种无色、无味、无嗅、无毒的非燃烧性气体，分子量146.06，密度6.139克/升，约为空气的5倍。

是已知化学安定性最好的物质之一，其惰性与氮气相似。

它具有极好的热稳定性，纯态下即使在500℃以上也不分解。

六氟化硫具有卓越的电绝缘性和灭弧特性，相同条件下，其绝缘能力为空气、氮气的2.5倍以上，灭弧能力为空气的100倍。

二、SF6气体应用于电气设备的优点：是较好地解决了断路器制造中灭弧室体积问题。

正是因为六氟化硫气体具有优异的绝缘和灭弧性能，只要把几只灭弧装置同时安放在同一个容器里面，充入SF6气体，这就就可使得SF6开关的体积变得相对较小，使结构也变得相对简单。

三、SF6密度继电器的用途：1、密度继电器主要用于监测和显示密封容器内SF6 气体的密度，一般应用于利用SF6气体进行绝缘或灭弧的高电压等级断路器、隔离开关、互感器、避雷器、GIS设备；2、安装在开关本体上往往只有两对或三对报警和闭锁触点，安装在互感器本体上及其它用途的只有报警一对触点。

四、SF6密度继电器的工作原理：1、SF6电气设备的气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。

2、密度继电器主要由感压件、温度补偿件、传动元件、触点装置、接线盒及外壳组成。

3、密度继电器正常工作时,指针会指示在密度继电器表盘的绿色区域内；黄色区域为警告，如果指针在此区域内要及时补气，主控室也会接收到报警信号。

如果指针指示在红色区域时，SF6开关将断开操作。

注意：在给SF6开关补气时一定要注意指针不能超过绿色区域。

五、当密度继电器出现异常时：1、首先观察密度继电器的指针位置，从表盘的区域来判断密度继电器工作状态是否与实际相同；2、然后再根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；3、根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；4、密度继电器的信号状态，要根据密度继电器的铭牌上信号触点状态用万用表来测量。

双金属片型温度补偿密度继电器说明-shroye

双金属片温度补偿型SF6气体密度继电器说明上海乐研电气有限公司技术中心编制1）产品原理说明在SF 6混合气体电气设备中，SF 6混合气体是密封在一个固定不变的容器内，没有发生漏气时，其密度是不变的，在实际工程应用中混合气体密度都是以其20℃时的绝对压力值来表示的，众所周知，SF 6混合气体压力与其它气体一样，也是随着温度的升高而升高，随着温度的降低而降低，为了能够使压力与密度相关联，其混合气体压力必须进行温度补偿，把其各种温度下的压力转化成为20℃时的压力。

目前混合气体密度继电器的温度补偿方法通常有两种：双金属片补偿和标准气体补偿。

1.1 双金属片补偿双金属片补偿的密度继电器一般其压力测量元件采用巴登管，温度补偿采用双金属片，电气接点采用性能良好的微动开关，其结构如下图所示： 214143711 121061085图1微动开关式混合气体密度继电器的结构图1-外壳；2-接头；3-基座；5-巴登管；6-温度补偿元件(U 形)；7-连接杆；8-指针；9-刻度盘；10-横梁；11-调节杆；12-微动开关。

微动开关式密度继电器的工作原理是基于弹性感压元件巴登管5，利用温度补偿元件6对变化的温度和压力进行修正，能够反应六氟化硫气体密度的变化。

即在被测介质六氟化硫气体的压力作用下，迫使巴登管的未端产生相应的弹性变形，从而产生一定的位移，借助于温度补偿元件6和连接杆7，传递给机芯4，机芯4又传递给指针8，逐将把被测的六氟化硫气体密度值在刻度盘9上指示出来。

如果漏气了，其密度值下降到一定程度达到报警或闭锁值，巴登管5产生相应的向下位移，通过温度补偿元件6，使横梁10向下位移，横梁10上的调节杆11就触发微动开关12接点接通，发出相应的报警或闭锁信号，达到监视和控制电气设备中的六氟化硫气体密度，从而确保电气设备安全工作。

反之，如果其密度值升高了，压力值也相应的升高，巴登管5也产生相应的向上位移，通过温度补偿元件6，使横梁10向上位移，横梁10上的调节杆11就向上位移，调节杆11就不会触发微动开关12，其接点就断开，报警或闭锁信号就解除。

SF6及密度继电器

SF6气体及密度继电器
do
something
SF6气体的简介
六氟化硫气体（SF6）是一种用于高压电力设备的优良气体绝缘材料，它广泛地应用于电力工业所使用的高压断路器和其它开关设备上，同时也被用于气体绝缘的配电站、气体绝缘输电线路上等等。SF6气体的一些电气性能和热性能，使得它能够满足电力系统的需要：高的电气绝缘强度独特的灭弧能力良好的热传导性能优良的热稳定性除了这些特点外，SF6气体有很多的物理特性和化学特性，使它能够成为电力工业的优良电气绝缘材料。SF6气体的特性是无毒、不易燃、惰性气体、无腐蚀性。
基准压力（ 20℃ ）下的密度特性曲线
SF6气体绝缘特性与压力的关系曲线
1.SF6气体的绝缘强度随气体压力的升高而上升2. SF6气体的绝缘强度明显高于空气
SF6气体的导度对较低2.SF6气体的导热系数随温度升高而升高
SF6气体密度继电器
此种气体密度继电器由一个指示器和一个触点机械装置组成，指示器能够指示电力设备内部绝缘气体的压力，当产生不正常的压力或气体压力达到设定值时，触点机械装置可以通过接通或断开回路的方式来操控不同的电器元件，如报警器和控制继电器。为防止环境温度改变而引起气体压力指示值的变化，气体密度监视器通过内部的一个双金属片进行温度补偿，使指示器指示的压力值始终是折算到气体在20℃状态下的压力值。特别值得一提的是触点机械装置的可靠性，磁助式机械装置能有效地吸收并减弱触点在关合过程产生的冲击，以保证触点的可靠接触。
压力传感元件是一种布尔登管式（弹性金属曲管式）压力/行程转换器。在体积不变的情况下，仅仅由于温度变化而引起的任何压力变化，都可以通过压力元件和可动部件之间的双金属片得到补偿，因此不会引起指针的偏转，并确保压力指示值的正确性。温度补偿误差：≤±2.5%（在-20～+60℃范围内）

解说：闭锁值,闭锁回复值,报警值,报警回复值

六氟化硫密度继电器的闭锁值，报警值，报警回复值闭锁值，闭锁回复值，报警值，报警回复值这些专业术语是用于SF6（六氟化硫）密度继电器在校验密度继电器时的参数名称，也是六氟化硫（SF6）密度继电器的全部过程，下面我们具体是怎么定义的。

闭锁值校验给SF6密度继电器缓慢匀速进行放气，当SF6密度继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。

闭锁回复值校验在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。

报警值校验在环境温度下，当SF6密度继电器内压力值高于报警回复值时，开始匀速缓慢放气，当SF6密度继电器发出报警信号时记录当时环境温度下的压力值，并换算到20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警值。

报警回复值校验给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警回复值。

超压值校验给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压值。

超压回复值校验给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号后，开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压回复值。
