SF6气体密度继电器
SF6密度继电器的检验)
4.如何对SF6气体密度继电器进行校验？
下面就SF6气体密度继电器检验方法进行分析: 4.1 利用SF6设备充气过程对密度继电器进行检验 (1)温度影响较大，很难保证准确度。 (2)利用SF6贮气瓶上的表计读数，精确度很差，也不能 保证准确度。 (3)SF6密度继电器实际应用于降压过程，而用充气过程 来检验，与实际应用情况不符，也影响检验准确度。
非常高兴有机会与大家一起 交流和学习！
主讲人
SF6密度继电器的检验及接口解决方案介绍
1 概述 在SF6电气设备中，SF6气体是主要的绝缘介质和灭 弧介质，其绝缘强度和灭弧能力均取决于SF6气体 的密度，密度越高，性能越好。但是，由于制造、 运行、维护等方面的原因，漏气现象在所难免，当 密度降低时，将会带来两方面的危害：一是气体绝 缘设备耐压强度的降低；二是断路器开断容量下降。
基于密度继电器的相关信息
经青海中试所检测后的报告显示，投运3年以上的国 产开关使用的SF6密度监控装置的不合格率超过30%， 存在严重的安全隐患，安全事故屡有发生。 经青海中试所最新信息：该所07年6月份校验一批国 内一厂家生产的密度继电器，合格率惊人的低（51只 只有3只合格）。 据福建省电力公司技术监督简报（热工）第67期报道： 校验94只，不合格有23只，不合格率为24.4%。 高压电器报到：安徽淮北局一台35KV开关因密度继电 器失效，漏气而分闸而引起开关爆炸。 2006年，云南曲靖一台35KV开关因密度继电器失效， 漏气而分闸而引起开关及变压器爆炸。
SF6气体密度继电器校验仪工作原理
SF6 P-T曲线
SF6气体密度继电器校验仪工作原理图(全密封)
密度继电器现场校验连接图

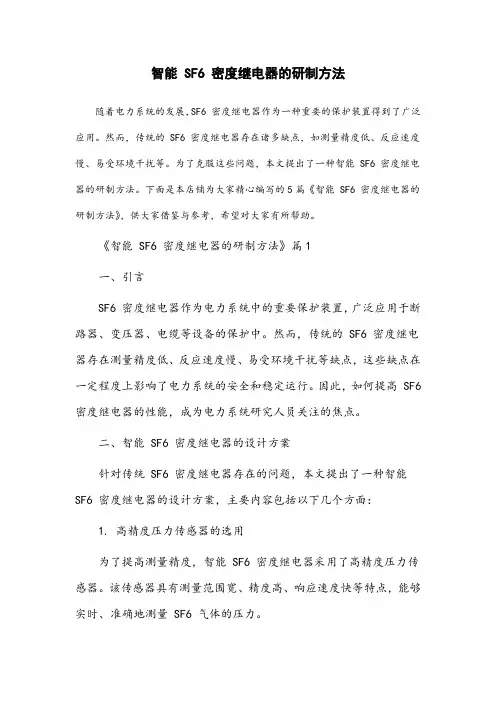

智能sf6密度继电器的研制方法
智能 SF6 密度继电器的研制方法随着电力系统的发展，SF6 密度继电器作为一种重要的保护装置得到了广泛应用。
然而，传统的 SF6 密度继电器存在诸多缺点，如测量精度低、反应速度慢、易受环境干扰等。
为了克服这些问题，本文提出了一种智能 SF6 密度继电器的研制方法。
下面是本店铺为大家精心编写的5篇《智能 SF6 密度继电器的研制方法》，供大家借鉴与参考，希望对大家有所帮助。
《智能 SF6 密度继电器的研制方法》篇1一、引言SF6 密度继电器作为电力系统中的重要保护装置，广泛应用于断路器、变压器、电缆等设备的保护中。
然而，传统的 SF6 密度继电器存在测量精度低、反应速度慢、易受环境干扰等缺点，这些缺点在一定程度上影响了电力系统的安全和稳定运行。
因此，如何提高 SF6 密度继电器的性能，成为电力系统研究人员关注的焦点。
二、智能 SF6 密度继电器的设计方案针对传统 SF6 密度继电器存在的问题，本文提出了一种智能SF6 密度继电器的设计方案，主要内容包括以下几个方面：1. 高精度压力传感器的选用为了提高测量精度，智能 SF6 密度继电器采用了高精度压力传感器。
该传感器具有测量范围宽、精度高、响应速度快等特点，能够实时、准确地测量 SF6 气体的压力。
2. 智能控制电路的设计智能 SF6 密度继电器的控制电路采用了微处理器作为核心控制芯片，通过编程控制压力传感器的测量、数据处理和输出。
同时，控制电路还具备自检、远程通信等功能，能够方便地进行设备状态监测和维护。
3. 数据处理算法的优化针对传统 SF6 密度继电器数据处理算法存在的误差，智能 SF6 密度继电器采用了优化的数据处理算法。
该算法能够有效地去除测量过程中的噪声干扰，提高测量精度和稳定性。
三、智能 SF6 密度继电器的性能测试为验证智能 SF6 密度继电器的性能，本文进行了一系列的性能测试，主要包括测量精度、反应速度、抗干扰能力等方面的测试。
SF6密度继电器讲义)
SF6密度继电器讲义一、SF6气体简介：六氟化硫（SF6）常态下是一种无色、无味、无嗅、无毒的非燃烧性气体，分子量146.06，密度6.139克/升，约为空气的5倍。
是已知化学安定性最好的物质之一，其惰性与氮气相似。
它具有极好的热稳定性，纯态下即使在500℃以上也不分解。
六氟化硫具有卓越的电绝缘性和灭弧特性，相同条件下，其绝缘能力为空气、氮气的2.5倍以上，灭弧能力为空气的100倍。
二、SF6气体应用于电气设备的优点：是较好地解决了断路器制造中灭弧室体积问题。
正是因为六氟化硫气体具有优异的绝缘和灭弧性能，只要把几只灭弧装置同时安放在同一个容器里面，充入SF6气体，这就就可使得SF6开关的体积变得相对较小，使结构也变得相对简单。
三、SF6密度继电器的用途：1、密度继电器主要用于监测和显示密封容器内SF6 气体的密度，一般应用于利用SF6气体进行绝缘或灭弧的高电压等级断路器、隔离开关、互感器、避雷器、GIS设备；2、安装在开关本体上往往只有两对或三对报警和闭锁触点，安装在互感器本体上及其它用途的只有报警一对触点。
四、SF6密度继电器的工作原理：1、SF6电气设备的气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。
2、密度继电器主要由感压件、温度补偿件、传动元件、触点装置、接线盒及外壳组成。
3、密度继电器正常工作时,指针会指示在密度继电器表盘的绿色区域内；黄色区域为警告，如果指针在此区域内要及时补气，主控室也会接收到报警信号。
如果指针指示在红色区域时，SF6开关将断开操作。
注意：在给SF6开关补气时一定要注意指针不能超过绿色区域。
五、当密度继电器出现异常时：1、首先观察密度继电器的指针位置，从表盘的区域来判断密度继电器工作状态是否与实际相同；2、然后再根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；3、根据表盘上报警及闭锁值，确认密度继电器信号状态是否与实际相同；4、密度继电器的信号状态，要根据密度继电器的铭牌上信号触点状态用万用表来测量。

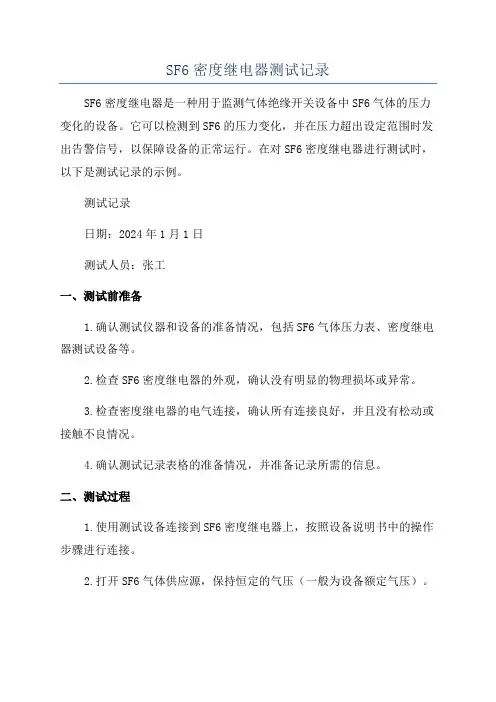

SF6密度继电器测试记录
SF6密度继电器测试记录SF6密度继电器是一种用于监测气体绝缘开关设备中SF6气体的压力变化的设备。
它可以检测到SF6的压力变化，并在压力超出设定范围时发出告警信号，以保障设备的正常运行。
在对SF6密度继电器进行测试时，以下是测试记录的示例。
测试记录日期：2024年1月1日测试人员：张工一、测试前准备1.确认测试仪器和设备的准备情况，包括SF6气体压力表、密度继电器测试设备等。
2.检查SF6密度继电器的外观，确认没有明显的物理损坏或异常。
3.检查密度继电器的电气连接，确认所有连接良好，并且没有松动或接触不良情况。
4.确认测试记录表格的准备情况，并准备记录所需的信息。
二、测试过程1.使用测试设备连接到SF6密度继电器上，按照设备说明书中的操作步骤进行连接。
2.打开SF6气体供应源，保持恒定的气压（一般为设备额定气压）。
3.观察密度继电器的显示，记录初始压力数值，并在测试记录表格中填写相关信息。
4.通过调节气压控制阀，逐渐增加或减少气压，记录不同气压下的密度继电器压力数值，并填写记录表格。
5.在每个测试气压点上等待足够的时间以稳定数值，并注意观察密度继电器是否正常运行。
6.重复步骤4和步骤5，直到达到设定的最大和最小气压范围。
7.在达到最大和最小气压范围后，逐渐恢复到初始气压，并记录密度继电器的恢复时间。
三、测试结果及分析根据测试记录表格中的数据，计算并记录以下信息：1.密度继电器在不同气压下的压力变化（ΔP）。
2.密度继电器的触发压力。
3.密度继电器的恢复时间。
四、测试结论根据以上测试结果的分析，得出以下结论：1.密度继电器在设定范围内能够及时检测到SF6气体的压力变化，并发出相应的告警信号。
2.密度继电器的触发压力符合设备规格要求。
3.密度继电器的恢复时间满足设备要求。
五、测试记录总结通过对SF6密度继电器的测试，确认其在不同气压下的性能表现良好，并符合设备规格要求。
测试记录的详细数据和分析结果可以作为后续设备维护和故障排除的参考依据。

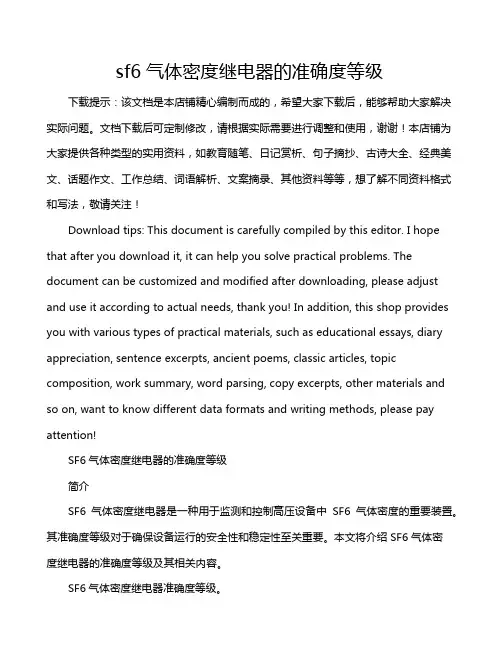

sf6气体密度继电器的准确度等级
sf6气体密度继电器的准确度等级下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!SF6气体密度继电器的准确度等级简介SF6气体密度继电器是一种用于监测和控制高压设备中SF6气体密度的重要装置。
SF6气体密度继电器的现场校验
SF6气体密度继电器的现场校验摘要：SF6气体密度继电器是用于监测气体压力的元件，其性能的好坏关系到设备的安全运行，因此要对其进行定期性的校验。
本文讲述了SF6气体密度继电器校验的必要性、方法以及注意事项等，供校验人员参考。
关键词：密度继电器校验1 密度继电器校验的必要性由于SF6气体是强负电性气体，因此其气体分子能够迅速捕捉自由电子而形成负离子，吸收电子能量，而负离子导电作用迟缓，能够加速电弧间隙介质强度的恢复，从而具有优越的绝缘以及灭弧性能。
随着社会的发展，使用SF6气体作为绝缘介质的设备也越来越多，在各种大容量高电压的设备上应用广泛。
其中决定SF6气体的电气强度、灭弧性能的关键在于SF6气体的密度。
一旦电气设备中的SF6气体出现泄漏，密度随之下降，电气设备的绝缘强度和断路器的开断容量等都会严重下降。
由于电气设备本身发生气体泄漏的机率很小，年泄漏率小于 1％，故密度继电器不会经常动作，经过长时间后可能会导致动作不灵活或触点接触不良，甚至出现温度补偿性能变差的现象，当随温度变化的气体压力需要进行温度补偿时而不能可靠动作，就会造成指示的偏差错误甚至接点闭合误动，发出错误信号使继电器误动作。
对于运行中的电气设备，SF6气体密度继电器是反映设备内部SF6气体密度的唯一元件，其关系着系统的安全运行，因此，需要定期对其进行校验。
2 密度继电器的原理密度，是指某一特定物质在特定条件下单位体积的质量。
在电气设备内部，SF6气体相当于是密封在一个固定不变的容器内，在一定温度下的气体压力可以代表气体的密度。
在现场应用中，为了统一通常以20℃的气体压力作为密度的标准值。
在电气设备运行的各种允许条件范围内，当SF6气体在体积以及质量不变（气体不发生泄漏的理想状态）的情况下，尽管SF6气体的压力会随着温度的变化而变化，但是，SF6气体的密度值始终不变，如果采用普通压力表来监视SF6气体的泄漏，那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化，所以需要采用带有密度继电器的密度表，同时除了起监视密度变化的作用外，密度继电器还起控制与保护的作用。
sf6气体密度继电器作用
sf6气体密度继电器作用
SF6气体密度继电器主要用于监测和控制SF6气体设备中的气体压力变化。
它通过测量SF6气体的密度来判断设备内部是否存在压力异常或泄漏情况，并发出警报信号或触发相关的保护措施。
SF6气体密度继电器具有以下作用：
1. 压力监测：SF6气体是一种高绝缘性能和热稳定性的绝缘介质，在电力设备中广泛使用。
通过连续监测SF6气体的密度，可以实时了解设备内部的压力变化情况，确保设备正常运行。
2. 泄漏检测：SF6气体泄漏可能会导致设备的功能受损或安全隐患。
SF6气体密度继电器可以检测到设备中的气体泄漏情况，一旦检测到泄漏，会及时发出警报信号，以便采取相应的修复措施。
3. 防护触发：当SF6气体密度继电器检测到设备内部的压力异常或泄漏情况时，可以触发相关的保护措施，例如关闭设备、切断电源或发送信号给操作员，以避免进一步的损坏或危险。
总之，SF6气体密度继电器在SF6气体设备中起着重要的监测和控制作用，能及时检测和报警设备内部的压力异常或泄漏情况，保障设备正常运行和人员安全。
sf6气体密度继电器校验方法
sf6气体密度继电器校验方法嗨，小伙伴们！今天咱们来聊聊SF6气体密度继电器的校验方法呀。
SF6气体密度继电器可是个很重要的小物件呢。
那校验它的时候呀，我们得先把工具啥的准备好。
校验仪得是那种靠谱的哦。
在开始校验之前，要确保设备处于安全的状态。
比如说，要把相关的电路断开，防止在操作过程中出现意外触电之类的危险情况。
这就像是我们出门前要检查门窗有没有关好一样，安全第一嘛。
然后呢，我们要把密度继电器从设备上小心地拆下来。
这一步可不能太粗鲁啦，就像对待一个小宝贝一样，轻拿轻放。
拆下来之后，要把它和校验仪连接好。
连接的时候要保证接口对接准确，不能有松动或者漏气的情况哦。
接下来就是正式的校验啦。
一般校验仪会有一些操作界面，我们要按照上面的提示进行操作。
比如说，设置一些参数之类的。
这有点像我们在手机上设置闹钟一样，得按照自己的需求来调整那些数字。
在校验过程中，要密切关注校验仪显示的数据。
如果数据出现异常波动，那可就要好好检查检查是哪里出问题啦。
校验完了之后呢，我们要把数据记录下来。
这就像我们上学的时候记笔记一样重要哦。
记录的数据可以帮助我们分析密度继电器的状态是否正常。
如果数据不符合标准，那可能就需要对密度继电器进行调整或者维修啦。
最后呀，把校验好的密度继电器再小心地装回设备上。
装回去的时候也要注意安装的牢固性，可不能让它在设备里晃悠呢。
总之呢，SF6气体密度继电器的校验虽然有一些步骤要注意，但只要我们细心、耐心地去做，就能够很好地完成校验工作啦。
这样就能保证设备的正常运行，就像给设备吃了一颗定心丸一样呢。
TP206型SF6气体密度继电器校验器使用说明书
目录一、概述 (1)1.1仪器外形 (1)1.2主要特点 (2)二、技术指标 (4)三、工作原理 (3)四、仪器的安装 (5)4.1配件检查 (6)4.2电池的充电 (6)五、仪器的操作 (7)5.1显示说明 (7)5.2按键说明 (7)5.3功能菜单及设置 (8)1、密度继电器 (8)2、密度表 (12)3、压力表 (15)4、数据查询 (17)5、系统设置 (18)六、测试步骤 (18)七、注意事项 (21)八、注意事项 (21)8.1术语和定义 (22)8.2过渡接头 (24)8.3部分密度继电器连接示意图 (26)一概述SF 6气体密度继电器是用来监测运行中SF 6开关本体中SF 6气体密度变化的重要元件，现场运行的SF 6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF 6密度继电器误动作。
因此DL/T596-1996《电力设备预防性试验规程》规定：各SF 6开关使用单位应定期对SF 6气体密度继电器进行校验。
TP206型SF6密度继电器校验器是依据国家能源局最新发布的《DL/T259-2012：六氟化硫气体密度继电器校验规程》研发。
1.1仪器外形。
1、前面板介绍图1.1.1液晶屏触点测量接口充电指示灯开关（1）触点测量接头：此接口通过仪器配置的连接线连接至待测密度继电器的输出接点；（2）充电指示：当外接充电器对仪器进行充电时，该指示灯将点亮；2、后面板介绍图1.1.2（1）进气：设备测量供气接口，最大进气压力为1MPa；（2）出气：此接口连接待校验的密度继电器、密度表或者压力表；（3）排气：设备测量过程中以及测量结束后的余气排出接口；出气进气USB 接口电源打印机出气（4）USB：可以通过该接口将测量结果导出至U盘；（5）电源：仪器总电源按钮；1.2主要特点•密度继电器校验仪采用高性能单片机进行检测与控制，核心元器件采用进口元件，精度高，重复性好，可靠性高。
SF6密度继电器说明书
SF6密度继电器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)1．进行SF6密度继电器校验的必要性 (5)2．校验SF6密度继电器的基本原理 (6)3．全自动SF6密度继电器校验仪功能特点 (7)二、技术指标 (8)三、使用方法 (9)1．准备工作 (9)2．密度继电器校验 (10)3．历史数据浏览 (14)4．20℃压力表校验 (15)5．常温压力表校验 (15)6、系统压力值修正 (17)7．系统时钟修正 (17)8．结束工作 (18)四、注意事项 (18)一、概述进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。
SF6开关的可靠运行已成为供用电部门最关心的问题之一。
SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。
现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。
因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。
密度继电器
第一部分使用说明一、概述JMD-1A型SF6气体密度继电器校验仪（以下简称校验仪），是一种智能化的SF6气体密度继电器校验仪器。
该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器校验仪器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。
主要用于SF6气体产品的生产、维护与监测。
特别适宜电力系统，为SF6电气产品的生产、安全运行、预试和维护提供方便。
SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。
如何保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一。
SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠安全运行。
安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作。
因此原电力部制定了DL/T596-1996《电力设备预防性试验规程》。
该试验规程规定：各SF6电气开关使用的单位应定期对SF6气体密度继电器进行校验。
从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备安全可靠运行的必要手段之一。
在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。
为了能够统一，习惯上常把20℃时的SF6气体的压力作为其对应密度的代表值。
所以，SF6气体密度继电器均以20℃时的SF6气体的压力作为标度值。
在现场校验时，在不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。
JMD-1A 型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。
二、主要技术指标○工作电源：AC220V±15%，50HZ，或机内电池。
○精度：0.5级（高于0.5级可以根据用户要求定制）。
sf6密度继电器标准
sf6密度继电器标准
SF6密度继电器是一种用于监测SF6气体压力的设备，其标准因应用场景和设备规格而有所不同。
一般来说，SF6密度继电器的正常工作压力范围为～，但在一些特殊情况下，如高海拔地区或特殊设备要求，其工作压力范围可能会有所不同。
此外，SF6密度继电器的使用温度范围通常为-40 °C至
+70 °C，其密度计需要根据使用个案中的填充压力、校正压力、开关点和
环境温度进行校正。
SF6密度继电器的保护等级也因设备用途而有所不同，未填充仪器通常为IP 54，适用于室内使用，而填充仪器则为IP 65，适用于室外使用。
SF6密度继电器的精度等级通常为（EN 837-1），其尺寸为100。
以上内容仅供参考，如需更准确的信息，可以咨询专业人士或查阅相关标准文件。
sf6密度继电器校验注意事项
SF6密度继电器校验注意事项导言S F6密度继电器是一种用于监测电力设备中硫六氟化硫气体（S F6）密度的重要装置。
在使用和校验SF6密度继电器时，需要遵循一系列注意事项，以确保其可靠性和准确性。
本文将介绍SF6密度继电器的基本原理，以及在校验过程中需要注意的关键点。
基本原理S F6密度继电器通过测量气体密度来监测设备中的SF6气体压力。
当S F6气体压力超过或低于预设的阈值时，继电器会发出警报或触发相应的动作。
这种继电器通常用于高压断路器、配电变压器和电缆终端等电力设备中，以确保设备在正常运行范围内。
校验注意事项在进行S F6密度继电器的校验之前，务必注意以下事项：安全操作1.：在进行任何电力设备的校验工作之前，必须熟悉并遵守相关的安全操作规程。
确保校验过程中不会对人员和设备造成伤害或损坏。
校验设备选择2.：选择用于校验SF6密度继电器的适当设备。
通常使用压力表、流量计和温度计等仪器进行校验。
确保这些设备的准确度和可靠性，以避免校验误差。
预校验准备3.：在进行实际校验之前，应先进行预校验准备工作。
这包括检查校验设备的状态和准确性，调整校验仪器的刻度和零位，以及检查继电器本身的工作状态。
校验环境条件4.：校验SF6密度继电器时，应确保环境条件稳定且符合规范要求。
这包括温度、湿度和大气压力等条件的监测和记录。
校验步骤5.：根据设备的厂家指南和标准操作程序，按照以下步骤进行校验：-连接校验仪器并确保信号传输正常。
-对继电器进行零位校准，以消除零位误差。
-逐渐增加校验压力，记录并比对校验结果。
-根据校验结果调整继电器的阈值设置。
校验结果记录6.：校验过程中应准确记录校验结果和各项参数，包括压力、流量和温度等。
对于超出规范范围的结果，应及时采取纠正措施或更换继电器。
校验周期7.：SF6密度继电器的校验应根据设备的要求和相关标准制定适当的校验周期。
这有助于及时发现和解决继电器性能问题，确保设备的可靠运行。
E-7980066(SF6密度继电器[旭计器]
![E-7980066(SF6密度继电器[旭计器]](https://img.taocdn.com/s3/m/b10707dd6f1aff00bed51e1e.png)
E7980066SF6密度继电器（日本旭计器）河南平高东芝高压开关有限公司1.简介此种气体密度继电器由一个指示器和一个触点机械装置组成，指示器能够指示电力设备内部绝缘气体的压力，当产生不正常的压力或气体压力达到设定值时，触点机械装置可以通过接通或断开回路的方式来操控不同的电器元件，如报警器和控制继电器。
为防止环境温度改变而引起气体压力指示值的变化，气体密度监视器通过内部的一个双金属片进行温度补偿，使指示器指示的压力值始终是折算到气体在20℃状态下的压力值。
特别值得一提的是触点机械装置的可靠性，磁助式机械装置能有效地吸收并减弱触点在关合过程产生的冲击，以保证触点的可靠接触。
2.规格型号：AT1/2×100显示精度：±1.0% F.S.温度补偿：双金属片工作环境温度：-30～+70℃温度补偿误差：≤±2.5%（在-20～+60℃范围内）触点类型：磁助式触点重复精确度：≤±0.2%触点容量：30VA最大额定电压AC380V/DC220V工频耐压：1分钟 AC 2kV 50/60Hz（端子与壳体之间）冲击耐压：7kV（端子与壳体之间）连续工作：持续通流100 mA/DC 1V（触点与端子之间）3、设计气体密度继电器的结构如图1所示。
压力传感元件是一种布尔登管式（弹性金属曲管式）压力/行程转换器。
（见图2）在体积不变的情况下，仅仅由于温度变化而引起的任何压力变化，都可以通过压力元件和可动部件之间的双金属片得到补偿，因此不会引起指针的偏转，并确保压力指示值的正确性。
压力元件对任何非温度变化而引起的压力变化的反应，都将转化成气体密度继电器指针动作并反映到刻度盘上，并且可以监测到超出系统允许的最小或最大压力的压力值。
非温度变化而引起的压力变化将触发磁助式触点，触点的动作值根据用户需要可以设置，可实现压力升高或降低时报警，一旦动作值设置好后，运行中严禁重新设置。
在“moller diagram”中描述着不同气体的等容曲线，在等容曲线上产生任何压力变化都不会引起密度继电器指针偏转。
六氟化硫气体密度继电器
六氟化硫气体密度继电器六氟化硫气体密度继电器是一种用于测量和控制六氟化硫气体密度的设备。
六氟化硫是一种无色无臭的气体，常用于高压电力设备中作为绝缘介质。
六氟化硫气体密度继电器的作用是监测六氟化硫气体的密度，并根据密度变化来实现对电力设备的保护和控制。
六氟化硫气体密度继电器采用了一种特殊的传感器，该传感器能够准确地测量六氟化硫气体的密度。
当六氟化硫气体的密度超过设定值时，继电器会自动触发报警或断开电路，以防止设备损坏或事故发生。
六氟化硫气体密度继电器通常由以下几个部分组成：传感器、信号处理器、报警装置和控制装置。
传感器负责测量六氟化硫气体的密度，并将测量值转化为电信号传送给信号处理器。
信号处理器对传感器信号进行处理和分析，根据设定的阈值进行判断，并向报警装置发送信号。
报警装置可以通过声音、光线或其他方式发出警报，提醒操作人员注意。
控制装置可以根据需要采取措施，如断开电路或启动备用设备，以保护电力系统的安全运行。
六氟化硫气体密度继电器在电力系统中起着重要的作用。
首先，它可以监测六氟化硫气体的密度变化，及时发现设备运行异常或潜在故障。
其次，它可以触发报警装置，提醒操作人员采取必要的措施，防止事故发生。
最后，它还可以通过控制装置实现对电力系统的保护和控制，确保系统的安全稳定运行。
六氟化硫气体密度继电器的使用可以提高电力系统的可靠性和安全性。
通过实时监测六氟化硫气体的密度变化，可以预防设备故障和事故发生，减少停电时间和维修成本。
同时，它还可以帮助运维人员进行设备状态监测和故障诊断，提高设备的维护效率和运行可靠性。
除了在电力系统中的应用，六氟化硫气体密度继电器还可以在其他领域发挥作用。
例如，在化工工艺中，六氟化硫气体常用于制造特种材料和化学品，密度继电器可以用于监测和控制工艺过程中的气体密度，确保生产过程的稳定和安全。
在实验室中，六氟化硫气体密度继电器也可以用于测量和控制实验装置中气体的密度，保证实验结果的准确性和可重复性。
SF6断路器的气体密度继电器分析
SF6断路器的气体密度继电器分析摘要：SF6密度继电器使用中，凭借断路器功能可以为整体电力系统运行提供保障，并能够在此基础上针对电网数据进行控制，以便整体电气设备运行环境稳定。
所以，SF6密度继电器质量的好坏直接影响了地区电网环境的可靠性，只有确保定期校验和维修工作能够落实有效，才能够避免地区电力运行环境受到影响。
本文根据SF6密度继电器现场校验的原理展开分析，在明确校验工作的流程和必要性同时，期望能够为后续电网系统建设提供良好参照。
关键词：SF6密度继电器；高压开关设备；现场校验；必要性一、SF6密度继电器校验原理概述SF6密度继电器是当前工业过程测量与系统控制压力的专用仪器，在功能使用中，不但具备良好的绝缘性能，同时更能够凭借内部气体的化学稳定性，确保整体元件应用具备安全稳定的优势，所以在电力系统构建中应用也较为广泛。
期间，SF6密度继电器在压力输入到设定值时，能够及时进行警报，并基于内部元件的灵敏性进行控制，由此在二位式压力控制器环境中，能够及时起到通断作用，并可以为被控压力环境提供相对精细的控制平台。
其次，根据SF6密度继电器密闭容器的环境，内部气体压力通常会随着周边环境温度的变化而变化，为了避免统计工作出现偏差，通常会将环境温度为20度时的SF6作为标准压力值进行分析，也由此可见，在落实校验工作时，必须确保SF6密度继电器受环境影响的参数具备识别条件，这样才能够在不同的温度环境中进行压力检测，在经过换算之后便能够根据差异值评定SF6密度继电器的工作性能。
二、SF6密度继电器校验的必要性SF6气体密度继电器是改进型的电接点压力表，一般都能实现测量和开关一体化。
按结构型式可分为指示型和非指示型两种；按螺纹安装方式分为径向安装和轴向安装；按结构原理分为弹簧管式、波纹管式和数字式；按仪表耐震要求分为表壳内充油和不充油式；按接点形式分为磁助直接作用式和微动开关式。
目前我国主要使用的是表壳内不充油指针式波纹管微动开关SF6气体密度继电器。
SF6密度继电器原理及维护
SF6密度继电器原理及维护SF6密度继电器原理及维护摘要由于SF6断路器的优良性能、安全可靠、维护方便等优势，已经在电力系统被广泛的应用。
作为SF6断路器的主要部件SF6密度继电器，检修维护人员多数只知道其为SF6气体的泄漏监测点以控制和保护断路器，而对其工作原理、日常维护等知之甚少。
本文结合实际工作对SF6密度继电器的工作原理和维护校验进行介绍。
关键词SF6密度继电器；结构原理；维护管理1 SF6密度继电器结构及工作原理1）SF6断路器中的SF6气体是密闭在断路器内的，相当是密封在一个固定不变的容器内，其在一定温度下的SF6气体压力可以代表SF6气体的密度，通常以20℃时的SF6气体压力作为密度标准值。
而密度继电器作为在线实时监测断路器密度的正常压力，其不应受环境温度的变化而变化，为了辨别断路器内的SF6气体是由于气体泄漏还是受环境温度影响而变化，就需要有一个温度补偿的元件，以可靠反映断路器内的SF6气体工作压力，并通过电接点来控制和保护断路器。
2）SF6气体密度继电器结构见左图。
它主要部件为2个波纹管，1处的与断路器内的气体连接，2处的与3一个小的标准SF6气体包连接。
两个波纹管的另一头与5为中心支点的杠杆连接，杠杆带动4微动开关。
C1-L1接点是SF6气体降低发出补气报警的电触点，C2-L2是SF6气体降低至闭锁压力值时而使断路器闭锁拒动的电触点。
其关键的温度补偿作用，主要在这个标准SF6气体包与杠杆的平衡作用来实现，标准SF6气体包内的压力设定在20℃断路器规定的额定压力，其所处的环境温度与外界相当，当1处波纹管连接的断路器内的气体受环境温度（SF6密度继电器的结构图），升高而压力增大时，会驱动杠杆6向上运动，但标准气包同样也受外界温度的影响压力增大向上运动，这就保持了杠杆的平衡，起到了温度补偿的作用。
通过两侧压力的比较，若趋于平衡，微动开关不动作，若存在漏气故障，当达到一定值是其杠杆带动微动开关电触点，实现其发信号和闭锁功能。
SF6密度表和密度继电器结构与工作原理
SF6密度表和密度继电器结构与工作原理SF6断路器作为近代发展起来的新型高压电气开关设备，以其优越的性能、安全可靠、维护方便和使用寿命长等优势，在电力系统中得到了广泛的应用，但是有很多同事对SF6断路器的关键部件SF6气体压力表、密度表、密度继电器的知识仍然欠缺，给安装、检修等工作带来一些困难，甚至会影响工作质量，对运行中的设备一些本属于正常状态的现象产生误解。
本文主要介绍SF6气体密度表和SF6气体密度继电器的结构、工作原理以及注意事项.关键字：SF6密度表 SF6密度继电器结构及工作原理注意事项所谓密度，是指某一特定物质在特定条件下单位体积的质量。
SF6断路器中的SF6气体是密封在一个固定不变的容器内的，在20℃时的额定压力下，它具有一定的密度值，在断路器运行的各种允许条件范围内，尽管SF6气体的压力随着温度的变化而变化，但是，SF6气体的密度值始终不变。
因为SF6断路器的绝缘和灭弧性能在很大程度上取决于SF6气体的纯度和密度，所以，对SF6气体纯度的检测和密度的监视显得特别重要。
如果采用普通压力表来监视SF6气体的泄漏，那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化。
为了能达到经常监视密度的目的，国家标准规定，SF6断路器应装设压力表或SF6气体密度表和密度继电器。
压力表或SF6气体密度表是起监视作用的，密度继电器是起控制和保护作用的。
在SF6断路器上装设的SF6气体密度表，带指针及有刻度的称为密度表；不带指针及刻度的称为密度继电器或密度压力开关；有的SF6气体密度表也带有电触点，即兼作密度继电器使用。
它们都是用来测量SF6气体的专用表计。
SF6气体密度表的结构原理。
上图所示的SF6气体密度表主要由弹性金属曲管1、齿轮机构和指针2、双层金属带3等零部件组成，实际上是在弹簧管式压力表机构中加装了双层金属带而构成的。
空心的弹性金属曲管1与断路器相连，其内部空间与断路器中的SF6气体相通，弹性金属曲管1的端部与起温度补偿作用的双金属带3铰链连接，双层金属带3与齿轮机构和指针机构2铰链连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖北普禄克电业发展有限公司Hubei Puluke Electric IPLKustry Development Co., LtdSF6气体密度继电器校验仪PLKS-M使用说明书前言感谢您使用湖北普禄克电业发展有限公司产品，SF6密度继电器校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部采用原装进口元件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能单片机，能自动完成对SF6密度继电器及压力表的校验，能准确测量信号动作时当前温度下的压力值，并自动完成20 C值的换算，能现场打印及存储测试数据以备查阅。
仪器具有高精度，高稳定性，高可靠性的特点。
请您在使用之前仔细阅读使用说明书并按步骤操作。
目录●SF6密度继电器校验的必要性 (3)●SF6密度继电器校验的基本原理 (3)●SF6密度继电器校验仪功能特点 (4) (5) (6)密度继电器校验 (7) (14) (14) (14) (15) (16)概述●SF6密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。
SF6开关的可靠运行已成为供电部门最关心的问题之一。
SF6密度继电器是用来监测运行中SF6开关内部SF6气体密度变化的重要部件，其性能的好坏直接影响到SF6开关的运行安全。
现场运行的SF6气体密度继电器因不常动作，经过一段时期后，时常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。
因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。
从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。
●SF6密度继电器校验基本原理密闭容器中的气体压力随温度的变化而变化，为了便于统计和比较，通常把20℃标况的SF6气体的相对压力值作为标准值。
在现场检测时，测量所得的SF6压力值均要换算到其对应20℃标况的等效压力值，从而判断密度继电器的性能。
SF6密度继电器校验过程如下：在环境温度下，当SF6密度继电器内部压力为零压力时，给SF6密度继电器一定的速度缓慢充气升压，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。
继续给SF6密度继电器以一定的速度缓慢充气升压，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。
在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气降压，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警值。
继续给SF6密度继电器以一定的速度缓慢放气降压，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。
●SF6密度继电器校验仪功能特点：1．密度继电器校验仪采用高性能单片机进行检测与控制，集成程度高。
机电一体化设计，精度高，重复性好，可靠性高。
2．配置了单色液晶屏和旋转开关，操作简单、界面美观，所有参数及状态一目了然。
3．自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。
并显示被测环境温度下的压力、20℃温度下的压力、环境温度等。
彻底解决了SF6气体密度继电器现场校验难的问题。
4．所有测试过程由单片机控制自动完成，不用人工干预。
5．汉字报表式打印测试结果，并对试验结果自动计算平均值，生成简单报表。
6．能同时存储32页*3共96页试验结果，并具有断电数据保存功能，可随时查询和打印历史测试结果。
7．校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。
8．配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。
9．检测过程中可以用其他干燥无腐蚀性气体代替SF6气体，耗气少。
10．除密度继电器校验功能外，本仪器还具有20℃压力表校验和常温压力表校验功能。
11．具有在线修改系统时钟的功能。
12．具有在线修改系统压力功能。
13．核心元器件采用进口元件，性能可靠，精度高。
14．最多能同时测试一组报警信号和二组闭锁信号。
15．本产品为便携式工具，使用方便可靠，是SF6密度继电器和压力表现场校验的必备设备。
16．带数据上传功能，方便测试记录的提取和打印。
技术指标1、工作电压：AC220V、50Hz；仪器功率：55W2、仪器精度：0.2级3、检测对象：1.SF6密度继电器：单报警、单闭锁、单报警单闭锁、单报警双闭锁2.常温气体压力表：0～1MPa任意压力点校验3.20度气体压力表：0～1MPa任意压力点校验4、测量压力范围：0～1MPa；压力分辨率：0.001MPa校验压力范围：20度时标准压力0～1MPa5、温度显示范围；-50℃~100℃；温度分辨率：0.1︒C6、仪器工作温度：-10℃～60℃；湿度：≤90%RH7、显示方式：320X240图形点阵5.7寸单色液晶屏8、操作方式：一键飞梭（旋转鼠标）9、气体快锁接头：全部采用进口原装器件10、打印机型：高速热敏打印机11、存储容量：可同时存储32页*3共96页试验结果12、SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。
13、外形尺寸：主机：440×350×250(mm)；附件箱：400×370×200(mm)14、仪器重量：主机：5Kg；附件箱：8Kg使用方法准备工作1.检测SF6气体密度继电器之前，如果用仪器配置的小气瓶供气，先检查小气瓶是否有足够气体，瓶内气压至少1MPa。
检查小气瓶气压方法：拧紧“灌气口”，关闭小气瓶“减压阀门”，缓缓打开小气瓶“总阀门”，“压力表”即显示小气瓶内气体压力；如果气压不足1MPa，应充气后再测试密度继电器。
小气瓶充气方法：先拧紧“总阀门”和“减压阀门”，然后拧开“灌气口”螺母，用充气杆一端连接小气瓶，一端连接气源气瓶接口，然后缓缓打开小气瓶“总阀门”，再缓缓打开气源气瓶阀门，此时即可对小气瓶缓缓充气，小气瓶上“压力表”实时显示小气瓶内气体压力，充气后小气瓶压力至少大于1MPa才能测试。
测试时，也可以将小气瓶“灌气口”直接连接气源不拆卸直接给仪器供气。
现场检测SF6气体密度继电器时，断开与密度继电器相连的控制电源，以免校验时，损坏校验仪。
2.用配备的六芯信号测试线鳄鱼夹一端分别与密度继电器的报警导线和闭锁导线信号插座对接好（红色鳄鱼夹接报警触点，绿色鳄鱼夹接闭锁触点①，黄色鳄鱼夹接闭锁触点②，三个黑色鳄鱼夹可任意与各触点另一端相连。
当进行单动作信号检测时，不使用的鳄鱼夹可闲置，但不要与其它鳄鱼夹发生短路。
）。
3.用配备的信号测试线另一端与仪器面板上的六芯航插信号口相连接。
4.使用配备的进气气管将小气瓶“出气口”与仪器面板上的“进气口”相连接。
5.使用配备的测量气管一端与公共接头连接，公共接头与被检测密度继电器相应的过渡接头（见附录图1~8）连接，过渡接头与被测密度继电器连接；测量气管另一端与仪器面板上的“继电器接口”相连接。
（压力表校验时，则需要将待校验的压力表通过测试气管与仪器面板上的“继电器接口”相连接，压力表校验时不需要连接测量信号线，否则会对仪器有干扰；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的“继电器接口”相连接。
）6. 使用放气管与仪器面板放气口连接，如果未连接，禁止测试。
7. 仪器接上AC220V 电源，打开电源开关。
8. 缓缓打开小气瓶上的“总阀门”，然后缓缓打开小气瓶上的“减压阀门”，观察仪器面板上压力表的压力值（压力表值即为进气压力），需小于1MPa ，大于被测密度继电器报警压力值或被测压力表目标压力值0.2MPa~0.3MPa 。
9．系统开机显示主界面如下图一：图一密度继电器校验1、通过面板上旋转鼠标，可使光标在各功能菜单间移动，在初始界面选择“密度继电器校验”，按下旋转鼠标，系统显示下一级界面如下图二：图二此界面为密度继电器检测参数的设置界面，以上参数为仪器出厂默认值。
“上限压力”：设为高于密度继电器报警压力值的0.1-0.2MPa.“触点类型”：在无气压情况下测量密度继电器的触点类型是常开或常闭，密度继电器校验 上限压力： 0.700(MPa) 确定 触点类型： 常开 确定 返回在此“触点类型”选择与密度继电器一致即可。
旋转鼠标，选择最下一排“确定”键则系统进入下一级设置界面。
2、检测次数、温度采集、信号类型设置菜单如下图三所示图三“检测次数”：设置充放气的循环次数1~3次，自动充放气并记录测试结果。
“温度采集”：有“系统”与“输入”两种采集方式。
默认为“系统”，即仪器自带温度传感器测得的温度；当用户有测温仪时，可选择“输入”，调整温度系数。
此温度一般不需设置。
“信号类型”：使用旋转鼠标可使选项在“单信号”、“单闭锁”、“双闭锁”间循环显示。
“单信号”：是指单报警或单闭锁，可测出一组信号值。
“单闭锁”：是指单报警和单闭锁，可测出两组信号值（其中必需有一组报警值）。
“双闭锁”：是指单报警和双闭锁，可测出三组信号值。
按“确定”键保存该参数，此时密度继电器参数已全部设置完成，按“返回”可以重新设置上一页参数，按“加载”进入密度继电器测试界面。
3. 密度继电器测试界面如下图四所示检测次数： 1 确定 温度采集： 系统 32.8℃ 信号类型： 单信号 加载 返回2012年06月06日10时18分 32.8 C 报警回复值 报警值 Pt 0.000 (MPa) Pt 0.000 (MPa) P 20 0.000 P 20 0.000 闭锁回复值1 闭锁值1 Pt 0.000 (MPa) Pt 0.000 (MPa) P 20 0.000 P 20 0.000 闭锁回复值2 闭锁值2 Pt 0.000 (MPa) Pt 0.000 (MPa)图四在测试界面显示系统时钟、温度、报警闭锁常温压力值Pt、20℃等效压力值P20等参数。
屏幕显示的温度为计算20℃等效压力所使用的温度；Pt栏表示常温压力，P20栏表示20℃等效压力；启动：选择“启动”，按下旋转鼠标，系统按照设置参数开始自动测试，此时只需观察面板进气压力即可，不能低于密度继电器报警压力值的0.1-0.2MPa（可通过调节小气瓶总阀门和减压阀门控制），如显示“器件故障”，请重新检查线路连接正确后再按“启动”开始测试，测试结束后，会显示“测试完毕”字样。
