电缆挤塑
一文读懂电缆的挤塑（材料、工艺、技术全解析）
一文读懂电缆的挤塑（材料、工艺、技术全解析）1 概念挤塑就是利用特定形状的螺杆在加热的机筒中旋转，将由料斗中送来的塑料向前挤压，使塑料均匀的塑化（即熔融），通过机头和不同形状的模具，使塑料挤压成连续的各种形状的材料。
塑料电线电缆的主要绝缘材料和护层材料是塑料。
热塑性塑料性能优越，具有良好的加工工艺性能，尤其是用于电线电缆挤制绝缘层和护层生产时工艺简便。
电线电缆塑料绝缘层和护层生产的基本方式是采用单螺杆挤出机连续挤压进行的。
由于挤出机具有连续挤出的特点，所以塑料绝缘和护套的生产过程也是连续进行的。
本章节所讲的挤塑主要包括电线电缆的绝缘挤出、内衬层挤出、隔离套挤出、外护套挤出。
主要材料包括聚氯乙烯、交联聚乙烯、交联聚烯烃、热塑性无卤聚烯烃、聚乙烯等高分子塑料。
2 材料2.1 塑料概念及分类塑料是高分子合成材料中凡是性能上具有可塑性变化的材料的总称。
各种塑料共有的特性有：比重小、机械性能较高、电绝缘性能优异并且化学稳定性好、耐水、耐油、加工成型方便，原料来源丰富。
电线电缆技术发展对塑料性能的需要：高耐热性和电压等级；高耐寒；耐大气老化；耐火阻燃；高使用寿命。
塑料可分为热塑性塑料和热固性塑料两大类。
鉴别方法：通过加热的方法鉴别。
热塑性塑料加热时软化，易熔融，通常易于热合。
热固性塑料加热至材料化学分解前，保持其原有硬度不软化，尺寸较稳定，至分解温度炭化。
2.2 塑料组成塑料是以合成树脂为基本成分，再添加各种配合剂，经捏合、切粒等工艺而塑制称一定形状的材料。
塑料的添加剂大致有以下几种：抗氧剂、热稳定剂、紫外线吸收剂、增塑剂、交联剂、润滑剂、填充剂、着色剂、驱避剂、光亮剂、阻燃剂、抑烟剂等等。
2.3 塑料基本性能含义2.3.1 体积电阻系数塑料在电场的作用下有泄漏电流通过，泄漏电流通过塑料时的阻力称为体积电阻。
电流通过1立方厘米塑料的电阻即为体积电阻系数，单位为欧姆一米，符号Ω.m；体积系数越高，绝缘性能越好。
电线电缆挤塑工艺
电线电缆挤塑工艺电线电缆挤塑工艺是一种重要的制造工艺，用于将金属、合金、塑料等材料挤压成各种形状的电线电缆产品。
挤塑工艺已经被广泛应用于各个行业，包括电子、电气、通讯、建筑、汽车、航空等领域。
本文将详细介绍电线电缆挤塑工艺的基本原理、工艺步骤和发展趋势。
一、电线电缆挤塑工艺的基本原理挤塑是一种通过施加高压将材料注入模具中，以形成所需的形状的加工方法。
电线电缆挤塑工艺就是利用挤塑工艺将金属、合金、塑料等材料挤压成各种电线电缆产品。
挤塑工艺基本上分为单挤塑和双挤塑两种形式。
单挤塑是将材料加热至软化温度，然后注入模具中，通过模具的形状来决定最终产品。
而双挤塑则需要预先制造一个内芯，然后将预热的材料包围在外面，再进行挤压。
这种挤塑工艺相对费时费力，但更加精细，制造出来的产品更加规整。
二、电线电缆挤塑工艺的工艺步骤电线电缆挤塑工艺的工艺步骤主要包括原材料准备、挤出、冷却、后处理和包装等五个步骤。
下面将逐步进行介绍：1、原材料准备：根据所需产品的材料特性，在生产线前段的料筒中添加相应材料，如聚乙烯、聚氯乙烯、聚酯等。
2、挤出：料筒中的材料由螺杆带动，在加热的环境下被挤出，通过挤压机头排出预定形状的产品。
3、冷却：挤出后的产品经过冷却装置冷却，以保持其形态和尺寸。
4、后处理：在产品冷却后，进行切断、拉伸和其他后处理操作。
这些操作可以根据具体产品的不同要求而有所不同。
5、包装：根据产品规格和要求进行包装，以便运输或储存。
三、电线电缆挤塑工艺的发展趋势随着科技进步和市场需求的日益增长，电线电缆挤塑工艺的发展正朝着更加智能、高效的方向发展。
1、自动化程度的提高：在挤塑生产线中，集成化与机械化设备的使用将使得挤塑工艺的效率、精度和稳定性更高。
2、新材料的应用：为了满足市场对新型电线电缆材料的需求，工艺中将逐渐引入具有特殊材质和具有特殊功能的材料，如防火、防水、抗电磁干扰等材料。
3、工艺的创新：采用新技术和新工艺，可以提高生产效率和产品质量，如挤出柔性电缆、挤出光导纤维等。
电线电缆挤塑工艺
电线电缆挤塑工艺电线电缆挤塑工艺是一种制造电线和电缆的重要工艺，也是目前电线电缆制造业最为主流的工艺之一。
它通过对导体和绝缘材料进行挤塑加工，使得电线电缆具有优良的电性能和机械性能，而且生产效率高，可靠性好，被广泛应用于电力、通信、交通、建筑、石油化工等各个领域。
本文将从电线电缆挤塑工艺的原理、流程、设备和优势等方面进行详细介绍。
一、挤塑工艺原理电线电缆挤塑工艺是将金属导体和绝缘材料同时送入同一台挤出机内，在一定的温度和压力下经过塑化、挤压、冷却和收线等工序，制成所需规格的电线或电缆。
该过程中，电线和电缆表面受到的热量和力量都会进行一定的调节，以保障产品的质量和性能。
具体的挤塑工艺原理包括以下几点：1. 挤出机：挤塑过程中的核心设备，通过外加能量将材料加热熔化，通过螺杆挤出压力将熔化的材料挤压成型，然后进行定径和冷却等后续处理。
挤出机的运转精度和可控性对产品的质量起着决定性作用；2. 电缆材料：挤塑过程中所用的电缆材料包括导体、绝缘层、护套等。
导体用于传输电流，一般采用纯铜、纯铝等电性能优良的材料。
绝缘层用于隔离导体和物质的接触，通常采用聚乙烯、聚氯乙烯等材料。
护套用于保护电缆，一般采用聚氯乙烯、聚氨酯等材料。
3. 应用温度：挤塑过程中所需要的温度和压力会根据布线长度、导体粗细、制品规格和材料的特性等进行调整。
过高或过低的温度都会对电线电缆产生负面影响，降低其使用寿命和性能。
二、挤塑工艺流程挤塑工艺的流程一般分为四个主要阶段：预处理、挤出成型、冷却定型和质量测试。
具体的流程如下：1. 预处理：在挤出之前，需要对金属导体和绝缘材料进行预处理。
通常包括切割、剥皮、划线等步骤，以确保导体和绝缘材料的规格、质量和长度均符合要求；2. 挤出成型：将导体和绝缘材料送入挤出机中，经过挤压、塑化和挤出等作用，将其形成所需规格的电线电缆；3. 冷却定型：在挤出后的电线电缆通过水浴和风冷等手段降温，使其得到定型，并确定其尺寸精度；4. 质量测试：通过高压测试、漏电测试、耐磨性测试等手段，来确定电线电缆的绝缘强度、电性能和使用寿命等指标。
电缆挤塑工艺讲义资料

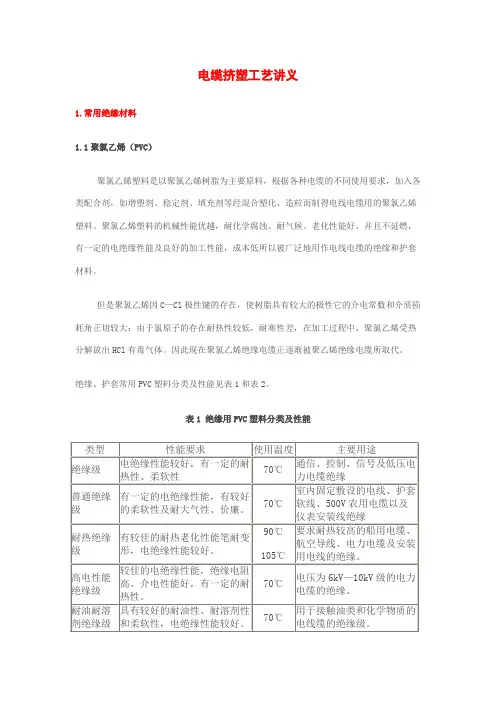

电缆挤塑工艺讲义1.常用绝缘材料1.1聚氯乙烯（PVC）聚氯乙烯塑料是以聚氯乙烯树脂为主要原料，根据各种电缆的不同使用要求，加入各类配合剂，如增塑剂、稳定剂、填充剂等经混合塑化、造粒而制得电线电缆用的聚氯乙烯塑料。
聚氯乙烯塑料的机械性能优越，耐化学腐蚀、耐气候、老化性能好，并且不延燃，有一定的电绝缘性能及良好的加工性能，成本低所以被广泛地用作电线电缆的绝缘和护套材料。
但是聚氯乙烯因C—Cl极性键的存在，使树脂具有较大的极性它的介电常数和介质损耗角正切较大；由于氯原子的存在耐热性较低，耐寒性差，在加工过程中，聚氯乙烯受热分解放出HCl有毒气体。
因此现在聚氯乙烯绝缘电缆正逐渐被聚乙烯绝缘电缆所取代。
绝缘、护套常用PVC塑料分类及性能见表1和表2。
表1 绝缘用PVC塑料分类及性能类型性能要求使用温度主要用途绝缘级电绝缘性能较好，有一定的耐热性、柔软性70℃通信、控制、信号及低压电力电缆绝缘普通绝缘级有一定的电绝缘性能，有较好的柔软性及耐大气性、价廉。
70℃室内固定敷设的电线、护套软线、500V农用电缆以及仪表安装线绝缘耐热绝缘级有较佳的耐热老化性能笔耐变形，电绝缘性能较好。
90℃105℃要求耐热较高的船用电缆、航空导线、电力电缆及安装用电线的绝缘。
高电性能绝缘级较佳的电绝缘性能，绝缘电阻高、介电性能好，有一定的耐热性。
70℃电压为6kV—10kV级的电力电缆的绝缘。
耐油耐溶剂绝缘级具有较好的耐油性、耐溶剂性和柔软性，电绝缘性能较好。
70℃用于接触油类和化学物质的电线缆的绝缘级。
阻燃绝缘级电绝缘性能较好，有较高的耐火焰燃烧性，柔软性较好。
70℃固定敷设的电力电缆、矿用电缆、安装用电线的绝缘。
表2 护套用PVC塑料分类及性能类型性能要求使用温度主要用途普通护层级有足够的机械强度、耐热、光老化性及耐寒性较邹。
70℃塑料电线电缆的外护层及其他电缆的外护层。
耐寒护层级有较高的耐地寒性，低温柔软性好。
70℃户外及耐寒电线电缆护层。
电缆挤塑工艺基础培训

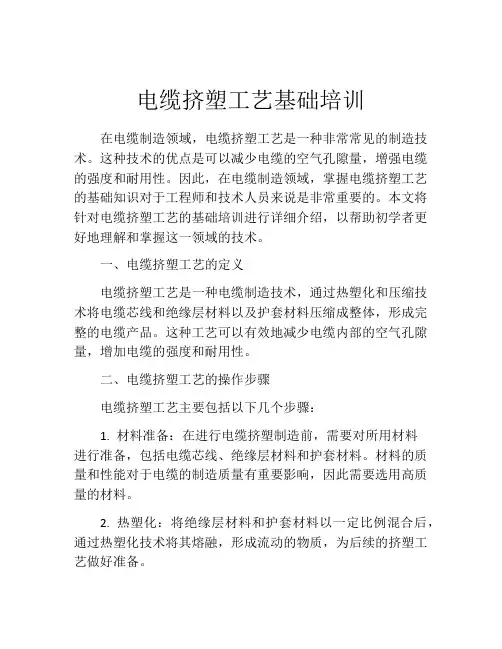

电缆挤塑工艺基础培训在电缆制造领域，电缆挤塑工艺是一种非常常见的制造技术。
这种技术的优点是可以减少电缆的空气孔隙量，增强电缆的强度和耐用性。
因此，在电缆制造领域，掌握电缆挤塑工艺的基础知识对于工程师和技术人员来说是非常重要的。
本文将针对电缆挤塑工艺的基础培训进行详细介绍，以帮助初学者更好地理解和掌握这一领域的技术。
一、电缆挤塑工艺的定义电缆挤塑工艺是一种电缆制造技术，通过热塑化和压缩技术将电缆芯线和绝缘层材料以及护套材料压缩成整体，形成完整的电缆产品。
这种工艺可以有效地减少电缆内部的空气孔隙量，增加电缆的强度和耐用性。
二、电缆挤塑工艺的操作步骤电缆挤塑工艺主要包括以下几个步骤：1. 材料准备：在进行电缆挤塑制造前，需要对所用材料进行准备，包括电缆芯线、绝缘层材料和护套材料。
材料的质量和性能对于电缆的制造质量有重要影响，因此需要选用高质量的材料。
2. 热塑化：将绝缘层材料和护套材料以一定比例混合后，通过热塑化技术将其熔融，形成流动的物质，为后续的挤塑工艺做好准备。
3. 挤塑：将热塑化的材料经过挤塑机挤出，在压力和温度的作用下，将电缆芯线、绝缘层材料和护套材料加以压缩和形成，形成完整的电缆产品。
4. 加工和检测：对于制造好的电缆产品，需要进行加工和检测，以保证其质量和性能的合格。
三、电缆挤塑工艺的优点1. 提高电缆的强度和耐用性：通过电缆挤塑技术，可以有效地减少电缆内部的空气孔隙量，增加电缆的强度和耐用性。
2. 提高电缆的安全性：电缆挤塑技术可以让电缆芯线和绝缘层材料形成紧密地一体，减少漏电和火灾等安全隐患。
3. 提高电缆的质量和稳定性：电缆挤塑工艺可以使电缆的外观光滑、平整，减少电缆外形不稳定因素对其性能产生的影响。
四、电缆挤塑工艺的注意事项1. 选择质量优良的材料和设备：电缆挤塑工艺所使用的材料和设备的质量直接影响制造出来的电缆产品的质量和性能。
2. 严格控制温度和压力：电缆挤塑工艺需要控制合适的温度和压力，在保证产品质量的前提下，减少不必要的能量损失。
电缆生产工序漫谈：挤塑工序

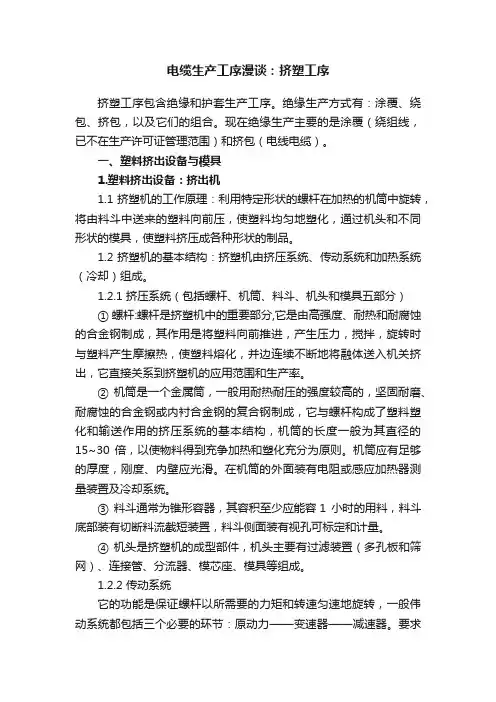

电缆生产工序漫谈：挤塑工序挤塑工序包含绝缘和护套生产工序。
绝缘生产方式有：涂覆、绕包、挤包，以及它们的组合。
现在绝缘生产主要的是涂覆（绕组线，已不在生产许可证管理范围）和挤包（电线电缆）。
一、塑料挤出设备与模具1.塑料挤出设备：挤出机1.1挤塑机的工作原理：利用特定形状的螺杆在加热的机筒中旋转，将由料斗中送来的塑料向前压，使塑料均匀地塑化，通过机头和不同形状的模具，使塑料挤压成各种形状的制品。
1.2挤塑机的基本结构：挤塑机由挤压系统、传动系统和加热系统（冷却）组成。
1.2.1 挤压系统（包括螺杆、机筒、料斗、机头和模具五部分）① 螺杆:螺杆是挤塑机中的重要部分,它是由高强度、耐热和耐腐蚀的合金钢制成，其作用是将塑料向前推进，产生压力，搅拌，旋转时与塑料产生摩擦热，使塑料熔化，并边连续不断地将融体送入机关挤出，它直接关系到挤塑机的应用范围和生产率。
② 机筒是一个金属筒，一般用耐热耐压的强度较高的，坚固耐磨、耐腐蚀的合金钢或内衬合金钢的复合钢制成，它与螺杆构成了塑料塑化和输送作用的挤压系统的基本结构，机筒的长度一般为其直径的15~30 倍，以使物料得到充争加热和塑化充分为原则。
机筒应有足够的厚度，刚度、内壁应光滑。
在机筒的外面装有电阻或感应加热器测量装置及冷却系统。
③ 料斗通常为锥形容器，其容积至少应能容1 小时的用料，料斗底部装有切断料流截短装置，料斗侧面装有视孔可标定和计量。
④ 机头是挤塑机的成型部件，机头主要有过滤装置（多孔板和筛网）、连接管、分流器、模芯座、模具等组成。
1.2.2 传动系统它的功能是保证螺杆以所需要的力矩和转速匀速地旋转，一般伟动系统都包括三个必要的环节：原动力——变速器——减速器。
要求螺杆的转速稳定，不随其负荷的变化而变化，以保证制品质量均匀一致。
但在不同场合下又要求螺杆能变速，以达到一台设备能挤出不同规格制品的要求。
为此传动电机一般采用整流电机、直流电动机等。
1.2.3 加热冷却系统功能：通过机筒的加热或冷却，以保证塑料始终在其工艺温度范围内挤出。
电线电缆挤塑工艺培训学习
电线电缆挤塑工艺培训学习1. 引言挤塑是电线电缆制造中常用的工艺之一，它通过将熔化的塑料材料挤压至模具中，形成所需的电线或电缆外壳。
本文将介绍电线电缆挤塑工艺的基本原理、设备和操作流程，以提供一个全面的培训学习资源。
2. 挤塑工艺基本原理挤塑工艺基于热塑性塑料软化变形的特性，通过加热和压力将熔化的塑料挤入模具中，然后冷却成型。
以下是挤塑工艺的基本原理：2.1 材料准备挤塑工艺中使用的材料主要是热塑性塑料，如聚氯乙烯（PVC）、聚乙烯（PE）等。
材料需粉碎并混合，以获得均匀的成分和适合挤塑的颗粒状料。
2.2 加热和熔化将混合好的颗粒状料投入挤塑机的料斗中，通过加热和搅拌使其熔化。
挤塑机内部设置有加热器和搅拌器，可控制材料的温度和熔化状态。
2.3 挤出和冷却熔化的材料从挤塑机的挤出口挤压出来，进入模具中。
模具通常具有所需产品的截面形状和尺寸。
挤出过程中，材料被压力推向模具出口，并经过冷却装置冷却，形成固态的产品。
2.4 切割和包装冷却后的产品经过切割机进行切割，然后进行包装和标签贴附等后续工序。
3. 挤塑工艺设备挤塑工艺中使用的设备主要包括挤塑机、模具、加热器和冷却装置。
以下是对这些设备的简要介绍：3.1 挤塑机挤塑机是挤塑工艺中最关键的设备，它负责将熔化的材料挤压至模具中。
挤塑机通常由进料系统、挤出系统、加热系统和控制系统等组成。
3.2 模具模具是挤塑成型的关键部件，它的设计决定了最终产品的形状和尺寸。
模具一般由金属制成，具有高强度和耐磨损的特性。
3.3 加热器加热器用于加热和熔化塑料颗粒，以使其达到挤塑工艺所需的温度。
加热器通常使用电热管或热风循环系统，可根据需要进行温度控制。
3.4 冷却装置冷却装置用于快速冷却挤出的熔化材料，使其迅速固化成形。
冷却装置常使用冷却水或气流等方式进行冷却。
4. 挤塑工艺操作流程挤塑工艺的操作流程可以分为材料准备、挤出成型和后续处理等步骤。
以下是挤塑工艺的一般操作流程：4.1 材料准备1.将原料材料进行粉碎，并按一定比例混合均匀。
电线电缆关键工序-挤塑工序的检查要点的研究报告
电线电缆关键工序-挤塑工序的检查要点的研究报告电线电缆生产过程中，挤塑工序是一环不可缺少的关键工序。
挤塑工序的质量决定着电线电缆的使用寿命和性能。
因此，进行挤塑工序的检查十分必要。
本报告将就挤塑工序的检查要点进行研究和总结，并着重探究了三个主要方面：原材料检查、挤塑机检查和挤出成品检查。
一、原材料检查在进行挤塑工序前，生产工人需要对原材料进行检查，保证其质量达到要求。
原材料包括塑料粉料、助剂、金属材料等。
以下是原材料检查的要点：1、使用优质原材料，对原材料进行检测；2、检查原材料的温度、湿度等环境条件，避免因材料未养护导致挤出品质量不良；3、检查原材料重量；二、挤塑机检查挤塑机是电线电缆生产过程中的核心设备，因此挤塑机的检查也是非常必要的。
以下是挤塑机检查的要点：1、检查挤塑机的保温和加温设备是否正常；2、检查挤塑机的各个部件是否完好；3、检查挤塑机润滑系统是否正常；4、检查挤塑机的生产速度；三、挤出成品检查挤出成品是电线电缆生产的最终产物，因此，挤出成品检查也是相当重要。
以下是挤出成品检查的要点：1、检查挤出成品的尺寸是否符合标准要求，包括线径、厚度、外观质量等；2、检查挤出成品的稳定性，避免单个批次的品质出现高低起伏现象；3、检查挤出成品进行包装和运输的方式，保障成品品质的稳定性；总体来说，挤塑工序是电线电缆生产过程中关键的工序。
在挤塑工序中，原材料、挤塑机和挤出成品的质量都需要进行检查，以保障最终成品的质量。
验收人员要注意以上几个方面的问题，确保电线电缆的品质符合标准。
同时，生产企业也应该加强对挤塑工序的管理与监督，保证产品的质量与信誉。
为了更好地分析特定领域的相关数据，需要有适当的数据和数字。
在某些情况下，这些数据可能是难以收集的，并且数据可能需要进行处理以获取实际信息。
但无论如何，收集和分析数据对于推动一个特定领域的成长和发展都至关重要。
下面我们以医疗领域的数据为例，对数据的收集和分析进行总结。
电线电缆挤塑培训课件
YJLV-6/10 3*150 c）铜芯交联聚乙烯绝缘非磁性金属带铠装聚氯乙烯护套电
力电缆，额定电压0.6/1kV，单芯，标称截面240mm2表示 为：
YJV62-0.6/1 1*240
电线电缆挤塑培训
14
聚氯乙烯绝缘结构采用绝缘线芯分色（一般双色） 交联聚乙烯绝缘电缆绝缘线芯分色要求采用色带
电线电缆挤塑培训
13
4.产品表示方法 产品用型号、规格（额定电压、芯数、标称截面）等表示。
例如：
a）铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆， 额定电压0.6/1kV，5芯，3*120+2*70表示为：
YJV22-0.6/1 3*120+2*70 b）铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，额定电压
或是色纱分色（黑） 两芯分色：红、蓝 三芯分色：红、黄、绿 四芯分色：红、黄、绿、蓝 五芯分色：红、黄、绿、蓝、黑（黄/绿）
如客户有特殊要求，按客户要求进行分色。
电线电缆挤塑培训
15
五.挤塑工序生产设备
挤塑机组中各设备所承担任务的不 同，将设备分为主机、辅机和控制 系统。
(1)挤塑机组的主机是塑料挤出机 (2)辅机主要包括放线装置、放线张 力控制装置、冷却水槽、印字计米 装置、火花检验、牵引装置、收排 线装置等。 (3)控制系统
挤塑工艺
一.塑料在电线电缆中的应用 二.电缆的基本结构 三.聚氯乙烯、聚乙烯与交联聚乙烯 四.电缆型号简介 五.挤塑工艺生产设备 六.挤塑工艺操作要点
电线电缆挤塑培训
1
一.塑料在电线电缆中的应用
塑料是电线电缆绝缘和护套所使用 的主要材料，塑料性能优越，具有 良好的加工工艺性能。塑料绝缘、 护套生产的基本方式是采用螺杆挤 出机连续挤压进行的。但是，电线 电缆规格的差异，耐压等级的不同， 所用的材料、设备配置不同，工艺 参数也有很大差别。
电线电缆挤塑工艺
HDPE 140～150℃ 180～190℃ 210～220℃ 210～215℃ 200～190℃ 200～210℃
LDPE 130～140℃ 160～170℃ 175～185℃ 170～180℃ 170～175℃ 170～180℃
10
6、水槽（冷却系统）
塑料挤包层在离开机头后，应立即进行冷却，否则会在重力作用 下发生变形。
11
7、喷码机
喷印信息如下： 型号、规格、电压等级、厂名、米标
12
8、牵引装置
护套挤出是由牵 引装置拖动缆芯，通过 机头进行挤包的过程。 为保证产品的质量，要 求牵引速度均匀稳定， 与螺杆转速协调，以保 证挤出厚度和制品外径 的均匀性。
13
9、收线ห้องสมุดไป่ตู้置
14
挤出操作流程图
升温预热
任务单确认、 设备检查
1、核实喷印信息， 调整间距；
2、上轴或打盘 3、加贴标示
1、捆牢缆芯首段， 2、起车生产，抬头 需用小车，
3、首端检查
清理机头、垃
圾归类处理、
断电、断水
15
挤出机操作规程
1.适用范围 本规程适用于护套挤出的加工工序。
2.机器与工艺装备 SJ-120挤出机，SJ-90挤出机。
3.操作规程 3.1、开车前操作者应检查设备各部分的润滑、传动、电气控制等情况，发
1
塑料挤出机
❖主要部分：控制系统,传动系统和挤压成型系统.
2
单螺杆挤出机的表示
❖ 塑料挤出机型号包括螺杆直徑,长徑比,加热方 式,冷却方式等技术参数.
举例:SJ90-25DF
其中:S-塑料
25-长徑比25:1
J-挤出
D-电加热
90-螺杆直徑90mm F-风冷
电缆挤塑机安全操作规程
电缆挤塑机安全操作规程电缆挤塑机是一种用于生产电缆套管、塑料管、塑料板等等的设备。
由于其操作涉及到高温和高压，因此安全是操作电缆挤塑机时需要特别注意的问题。
下面是电缆挤塑机安全操作规程的一些要点，供参考：一、安全防护措施1.操作人员必须熟悉电缆挤塑机的结构和各个部位的作用，理解设备的工作原理，严禁无经验的人员操作。
2.操作人员必须穿戴好工作服，并佩戴好安全帽、防护眼镜、防护手套等个人防护用品，确保安全。
3.安装电缆挤塑机时，必须确保设备的支承牢固，避免设备摇晃和倾斜。
4.设备周围必须保持干燥、通风良好，防止发生漏电和火灾。
5.工作环境中必须安装灭火器材和安全标志牌，以备紧急情况使用。
二、操作注意事项1.严禁无人值守操作，必须有专人负责设备的运行和监控。
2.在操作前，必须检查设备的各项指标是否达标：电源是否正常，防护装置是否完好，温度和压力参数是否符合要求等。
3.操作人员必须按照操作规程进行操作，禁止随意调整设备参数和操作方式。
4.在电缆挤塑机运行期间，严禁伸手触摸设备内部，以免发生意外伤害。
5.严禁设备运行时打开设备盖板、检修门等，以免发生电击和高温伤害。
6.发现设备运行异常时，应立即停机检修，严禁故障设备继续运行。
三、应急处置1.如发生火灾或设备故障，应立即按照紧急停机程序进行停机，切勿慌乱。
2.发生火灾时，必须及时报警并进行灭火，确保人身安全。
3.发生设备故障时，应及时维修并进行测试，确保设备正常运行。
四、设备保养1.定期对电缆挤塑机进行保养和维护，包括润滑、清洁、检查等。
2.设备保养时必须断电，并将设备锁定，防止误操作。
3.设备保养和维修必须由经过培训和授权的专业人员进行。
以上是电缆挤塑机安全操作规程的一些要点，操作人员在操作电缆挤塑机时务必要严格遵守这些规程，确保安全操作，避免发生意外事故。
同时，还要加强安全意识教育，定期对操作人员进行培训，提高其安全意识和操作技能，有效预防和降低事故发生的风险。
电线电缆挤塑工艺解读
26
PVC、PE热挤塑配模之：挤管式
挤管式： 内模：能通过芯线最大直径，一般小直径 =d+0.05~1mm，大直径= d+0.5~8mm 外模：=内模管外径+（2.5~4）t
27
远远未达到结束，这只是介绍！
挤塑理论是实践性理论，始于70年代，杜邦公司批 量生产了F46，为推销此料，经反复挤出实践，推 出拉伸比S和平衡系数K理论，同时发现此理论适用 于其他塑料，成为挤塑理论依据之一。但仍然属于 典型经验性理论。 需不断在实际生产中，根据不同材料、设备特性、 挤出前线材状况、环境等因素灵活运用。 没有最合理，只有更合理。
21
热挤塑配模
熔融粘度小的：挤管、挤压均可 熔融粘度大的：挤管 熔融后流动性差的：挤压或半挤压 需挤出致密的：挤压
22
拉伸比和平衡系数
DD：模具的内径 DT：模芯的外径 ｄb：包覆电线的外径 ｄc：芯线的外径
ｄｃ
ｄｂ
ＤＤ
ＤＴ
拉伸比（ＤＤＲ）＝（ＤD 2 －
D T 2）/（ｄb2 －
14
挤压成型系统
1.加料装置,可分为: a.人工加料 b.自动加料 2.挤压套筒:它是挤塑机的机膛,有内套筒和外套筒组成,共同接受电加热,在内外 套筒间安置加热,内套筒与螺杆配合,实现对对塑料的粉碎,软化,熔融,排气,压实, 并输送胶料. 3.挤压螺杆: 加料段:颗粒状塑料从料斗进入机筒螺杆.由于螺杆的旋转,产生足够大的推力 和反向摩擦力,形成稳定的压力,使胶料混合,初步加热,软化塑料向压缩段推进. 压缩段:由于此段温度较高,预热好的塑料开始塑化压实,最后由固态塑料转变 为熔融态塑料.因为螺杆的旋转,继续对塑料进行混合搅拌,实现初步塑化且初步 压实. 熔融段(均压段):在螺杆旋转推力的作用下,经初步塑化,初步压实的塑料被推 入均压段,此段螺槽溶剂最小,从而产生更大的压力,温度又最高,塑料在高温高压 下,塑化更均匀,在落感的推力下,等压定量的被推如机头,从模口挤出成型. 4.过滤板:放在螺杆顶端的过滤器,可放置40—120目的网膜,可用合金钢制成,圓 孔成60度倒角,使胶道成流线型,蜂巢板中间孔分布疏,边密.用语过滤塑料中的较 大的杂质,调节压力使料流由旋转运动变为直线运动. 5.机头:是由合金钢内套和碳素钢外套构成.机头安装有挤压模具.机头既是保温 器,有是压实装置.机頭和机身的位置可分为直角机头(机头和机身成90度角)和斜 15 角机头(机头和机身成120度角).
