仓库温湿度监测系统毕业设计
仓库温湿度监测系统设计本科毕业论文

仓库温湿度监测系统设计本科毕业论文研究课题:仓库温湿度监测系统设计研究方案:一、引言:仓储行业对于温湿度的监测十分重要,对于一些特定的货物,如食品、药品等,温湿度的变化都会对其质量产生重要影响。
设计一套仓库温湿度监测系统,可以实时地监测温湿度数据,并进行分析与提取,对于提高仓储物品的质量和管理效率具有重要意义。
本文旨在探讨仓库温湿度监测系统设计的关键技术及实施情况,并为解决实际问题提供参考。
二、研究目标:1. 设计一个集温湿度采集、传输与分析为一体的仓库温湿度监测系统。
2. 通过采集的温湿度数据,结合已有研究成果,提出新的观点和方法,并对数据进行分析得出结论。
3. 探索更准确、稳定的温湿度监测技术,并建立相应的模型和算法。
三、方案实施情况:1. 硬件设计:a. 选择合适的传感器,可通过数字接口与主控板连接,并能准确地测量仓库内的温湿度。
b. 设计合适的电源供应系统,保证传感器和主控板的正常工作。
c. 开发合适的数据存储与传输模块,实现温湿度数据的存储与传输。
2. 软件设计:a. 完成主控板的固件开发,实现温湿度数据的采集、处理与传输。
b. 开发后台数据库和管理系统,实现温湿度数据的存储、管理与分析。
c. 设计用户界面与工具,方便用户实时地查看仓库温湿度数据,并进行数据分析与决策。
3. 实验环境与调试:a. 确定实验环境,建立标准的温湿度模拟环境。
b. 进行传感器的校准与测试,确保测量准确性。
c. 进行实验数据的采集与传输测试,验证系统的稳定性与可靠性。
四、数据采集与分析:1. 根据实验与调试所得的数据,使用合适的数据采集工具进行记录。
2. 对采集到的温湿度数据进行整理与分析,采用统计学方法和图表可视化工具,得出数据的基本特征与规律。
五、结论:通过本次实验与调研,我们成功地设计出了一套仓库温湿度监测系统,能够实时地采集、传输和分析仓库内的温湿度数据。
在已有研究成果的基础上,我们提出了一些新的观点和方法,并对数据进行了深入分析。
温湿度控制毕业设计的设计方案

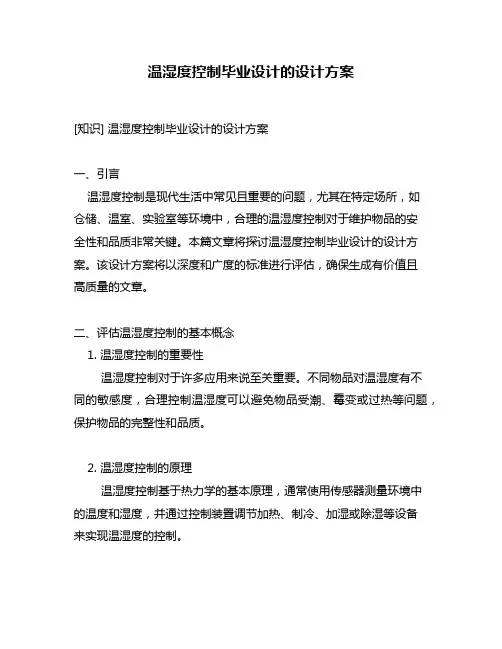

温湿度控制毕业设计的设计方案[知识] 温湿度控制毕业设计的设计方案一、引言温湿度控制是现代生活中常见且重要的问题,尤其在特定场所,如仓储、温室、实验室等环境中,合理的温湿度控制对于维护物品的安全性和品质非常关键。
本篇文章将探讨温湿度控制毕业设计的设计方案。
该设计方案将以深度和广度的标准进行评估,确保生成有价值且高质量的文章。
二、评估温湿度控制的基本概念1. 温湿度控制的重要性温湿度控制对于许多应用来说至关重要。
不同物品对温湿度有不同的敏感度,合理控制温湿度可以避免物品受潮、霉变或过热等问题,保护物品的完整性和品质。
2. 温湿度控制的原理温湿度控制基于热力学的基本原理,通常使用传感器测量环境中的温度和湿度,并通过控制装置调节加热、制冷、加湿或除湿等设备来实现温湿度的控制。
三、设计方案1. 设计目标温湿度控制毕业设计的设计目标是开发一种精确、稳定、可靠的温湿度控制系统,能够在给定的温湿度范围内维持环境的稳定性。
设计方案应具备以下特点:- 精确性:控制系统能够精确地测量和调节环境的温湿度。
- 稳定性:控制系统具备良好的稳定性,能够在长时间运行中保持稳定的温湿度水平。
- 可靠性:控制系统应具备良好的可靠性,能够自动检测故障并及时修复,确保系统的正常运行。
- 灵活性:控制系统应具备一定的灵活性,能够适应不同场景和需求的温湿度控制。
2. 硬件设计- 传感器选择:选择高精度的温湿度传感器,可以是基于电阻、电容或半导体的传感器,以确保测量结果的准确性。
- 控制设备选择:根据设计需求选择适当的加热、制冷、加湿或除湿设备,并配备高效的控制装置,以确保控制系统的稳定性和可靠性。
- 数据采集和处理:设计合适的数据采集和处理模块,能够实时收集温湿度数据,并根据设定的控制算法进行数据处理和决策。
3. 软件设计- 控制算法设计:基于传感器测量数据和控制设备的特性,设计合适的控制算法,如比例积分微分控制(PID)算法,以实现温湿度的精确调节和稳定控制。
毕业设计(论文)-粮库温湿度智能监控系统的设计与研究-精品

宁夏理工学院毕业设计摘要粮食储藏是国家为防备战争、荒灾以及其他突发性事件而采取的有效措施。
粮食是人类生存的必需品,温度与湿度是保存好粮食的先决条件,随着中国加入WTO和粮食市场的逐渐开放,储存大量的粮食对稳定国民经济的发展起到至关重要的作用。
影响粮食安全储藏主要参数是粮食的湿度和温度,这两者之间是互相关联的。
人们通常使用温度计、湿度计来测量粮库的温度和湿度,通过人工加热、加湿、通风和降温等方法来控制粮库的温度、湿度,这种方法不但控制精度低、实时性差,而且操作人员的劳动强度大。
同时温度与相对湿度的大幅度变化可能导致种子大范围腐烂或者影响种子的发芽率,从而带来极大地经济及财产损失。
因此,保证适宜的粮库温度、湿度对保证农产品种子存储质量十分重要。
本设计分为上下两层结构,下位机系统以ATMEL公司生产的AT89C51单片机作为温、湿度监控核心部件,采用DS18B20温度传感器,它是数字温度传感器,能够直接读取被测物的温度值;选取HS1101作为湿度传感器,通过将该湿敏电容置于555定时器与电阻组成的电路中,将电容值的变化转为与之呈反比的电压频率信号,并采用RS485与上位机进行通信;一旦温度或湿度值超过设定阈值,即可实现报警。
上位机系统仍以单片机为核心,扩展数据存储器,在键盘模块里可以更改阈值,LCD显示模块显示从下位单片机传来的温度、湿度值。
从而实现一种小型粮库的温湿度智能监控。
实验表明该系统具有转换速度快、精度高、控制能力强等特点。
目前实现粮库温湿度的智能控制需要一种稳定性高、成本低的温湿度智能控制系统,其采用上、下位机控制结构,实现全方位智能化的粮库监控。
单片机在这种系统中往往作为一个终端机,安装在系统的某些节点上,对现场温湿度进行实时的测量和控制。
单片机的高可靠性和强抗干扰能力,使它可以置于恶劣环境的前端工作。
关键词单片机;小型粮库;温度;湿度I。
仓库温湿度检测系统设计毕业设计

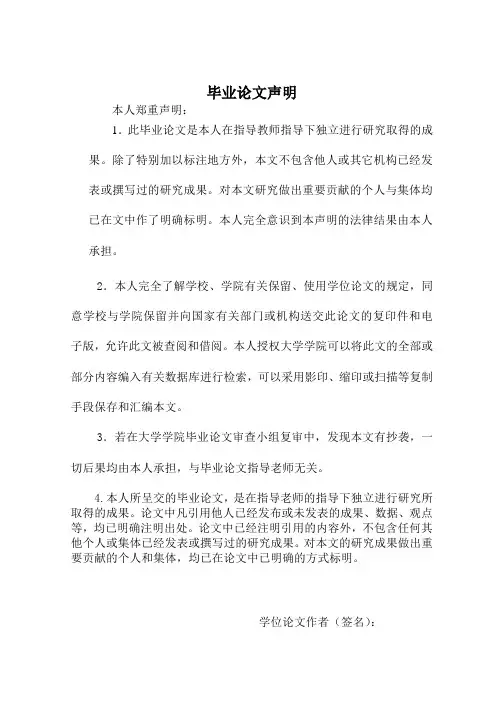

毕业论文声明本人郑重声明:1.此毕业论文是本人在指导教师指导下独立进行研究取得的成果。
除了特别加以标注地方外,本文不包含他人或其它机构已经发表或撰写过的研究成果。
对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。
本人完全意识到本声明的法律结果由本人承担。
2.本人完全了解学校、学院有关保留、使用学位论文的规定,同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版,允许此文被查阅和借阅。
本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本文。
3.若在大学学院毕业论文审查小组复审中,发现本文有抄袭,一切后果均由本人承担,与毕业论文指导老师无关。
4.本人所呈交的毕业论文,是在指导老师的指导下独立进行研究所取得的成果。
论文中凡引用他人已经发布或未发表的成果、数据、观点等,均已明确注明出处。
论文中已经注明引用的内容外,不包含任何其他个人或集体已经发表或撰写过的研究成果。
对本文的研究成果做出重要贡献的个人和集体,均已在论文中已明确的方式标明。
学位论文作者(签名):年月关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料(包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等),知识产权归属华北电力大学。
本人完全了解大学有关保存,使用毕业论文的规定。
同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版,允许论文被查阅或借阅。
本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索,可以采用任何复制手段保存或编汇本毕业论文。
如果发表相关成果,一定征得指导教师同意,且第一署名单位为大学。
本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时,第一署名单位仍然为大学。
本人完全了解大学关于收集、保存、使用学位论文的规定,同意如下各项内容:按照学校要求提交学位论文的印刷本和电子版本;学校有权保存学位论文的印刷本和电子版,并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文;学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务;学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版,允许论文被查阅和借阅。
基于51单片机的粮仓温湿度检测系统毕业设计

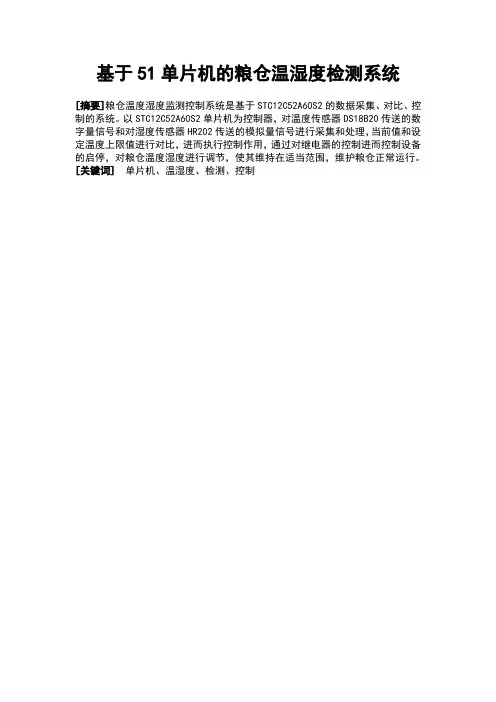

基于51单片机的粮仓温湿度检测系统[摘要]粮仓温度湿度监测控制系统是基于STC12C52A60S2的数据采集、对比、控制的系统。
以STC12C52A60S2单片机为控制器,对温度传感器DS18B20传送的数字量信号和对湿度传感器HR202传送的模拟量信号进行采集和处理,当前值和设定温度上限值进行对比,进而执行控制作用,通过对继电器的控制进而控制设备的启停,对粮仓温度湿度进行调节,使其维持在适当范围,维护粮仓正常运行。
[关键词] 单片机、温湿度、检测、控制Abstract:The granary’s temperature and humidity control and detect system is based on the micro control unit of STC12C5A60S2,the system is used for date acquisition,comparison,and control.In this system,STC12C5A60S2 is the controller,the controller is designed to deal with temperature and humidity signal from the temperature sensor and humidity sensor.Then compare these data with limits the value of temperature and humidity.If the date is out of limits,then the controller send a control signal to warn people,besides,the controller will make the fan running to make the temperature and humidity lower.In this way,the granary can be working at usual status.Key words: MCU、temperature and humidity、control目录第一章绪论 (1)1.2相关领域国内外应用的现状及发展趋势 (1)1.3 粮仓温湿度检测控制系统原理 (2)1.4 本章小结 (2)第二章:系统分析、设计要求及模块选择 (3)2.1 设计要求 (3)2.2 单片机型号的选择 (3)2.21 采用STC89C52单片机 (3)2.22 采用STC12C5A60S2单片机 (3)2.3 显示系统模块的选择 (3)2.31采用LED数码管显示 (3)2.32采用1602液晶显示 (3)2.4 测温模块的选择 (4)2.41 采用模拟量温度传感器 (4)2.42 采用数字量温度传感器 (4)2.5 测湿模块的选择 (4)2.6 控制模块的选择 (4)2.7 通讯模块的选择 (4)2.8本章小结 (4)第三章系统总体方案及硬件电路模块设计 (5)3.1 系统总体设计思路: (5)3.2 系统硬件设计 (5)3.2.1 单片机最小系统 (5)3.2.2 温度信号采样电路模块 (9)3.2.3 湿度采样电路模块 (12)3.3 串口模块 (14)3.4显示模块 (15)3.5 控制模块 (16)3.6 继电器模块 (17)3.7 本章小结 (18)第四章系统的软件设计 (19)4.1 流程图设计 (19)4.1.1系统总体流程图 (19)4.1.2温度检测流程图 (19)4.1.3湿度检测流程 (20)4.2系统的程序设计 (20)4.2.1 DS18B20测温程序 (20)4.2.2 A/D转换程序 (25)4.2.3 1602显示程序 (26)4.3 本章小结 (29)第五章硬件调试部分 (30)结束语 (31)参考文献 (32)第一章绪论1.1 本课题的研究意义及必要性民以食为天,粮食是社会安定的保证,自1990年我国建立粮食储备制度以来,储备粮在国家宏观调控中占据了重要地位,无论何时,必须时刻保持储备粮的调控作用不动摇,是维持社会安定、粮食市场稳定、农民增收的重要保证。
