耐高温陶瓷先驱体专题
先进陶瓷材料制备研究进展
图1溶胶-凝胶法制备BGs 的工艺流程图1前言先进陶瓷具有精细的结构，其化学键为离子键和共价键，键合能大，因而具有金属和高分子材料所不具备的高模量、高硬度、耐腐蚀等性能以及光、声、电等优异功能特性。
先进陶瓷优良的综合特性促使其广泛应用于电子、机械、计算机、医学工程、化工等各个领域。
近年来，先进陶瓷广泛受到材料科学工作者的关注。
随着先进陶瓷各种功能的开发，其市场规模将不断扩大，早在几年前先进陶瓷材料及其产品的销售总额就已超过500亿美元，年增长率达8%[1]。
随着高新科技的不断发展，先进陶瓷在某些高技术领域已成为关键材料和瓶颈材料，因而传统的经验技术已不能满足先进陶瓷的制备要求。
国内外学者对先进陶瓷材料的制备技术进行了大量研究[2-3]。
目前，先进陶瓷材料的制备不再是沿用传统的方法，而是采用与现代科技相结合的高新技术。
与传统的经验技术相比，高新技术制备的先进陶瓷尺寸精度高、结构均匀、致密度高、机加工量少，由此取代传统技术成为目前先进陶瓷材料制备的主流技术。
鉴于此，有必要对该材料的先进制备方法进行归纳分析，以期为先进陶瓷的制备、研究和生产提供参考。
2先进陶瓷素坯的制备技术事实上，与传统固相反应法相比，溶胶-凝胶工艺的反应温度低，粉体高度均匀，纯度可达化学纯[4-5]，并且可在溶液中对陶瓷薄膜或纤维的形状进行修饰[6-7]，具有优越的控制能力。
采用溶胶-凝胶法制备氧化铝陶瓷晶粒,可以缩短反应时间，并使各晶面产生各向异性，有效控制晶粒的形状。
按照工序，将氧化铝粉体配制成具有流动性的液态流体，在装有透射式X 射线测厚仪的流延机上进行流延成型，可制得厚度仅为10um，误差不超过1um 的高质量超薄型氧化铝陶瓷基片。
BGs 是一种多孔陶瓷材料，能够与骨等软硬组织结合，对宿主的伤害小[8-11]。
Eshsan Vafa 等[12]从苹果当中提取自制醋为催化剂，用溶胶-凝胶法合成了BGs，其流程如图1所示。
以往的研究表明，商业BGs 颗粒的粗糙度、孔隙率和均匀度都小于用溶胶-凝胶法制备的BGs 颗粒[13-14]。
陶瓷前驱体热解制备SiC纳米线工艺规律及微观结构表征毕业设计开题报告
毕业设计(论文)开题报告题目：陶瓷前驱体热解制备SiC纳米线工艺规律及微观结构表征院系专业班级姓名学号导师1.毕业设计（论文）综述（题目背景、研究意义及国内外相关研究情况）1.1选题背景SiC 具有宽带隙、高临界击穿电压、高热导率、高载流子饱和漂移速度等特点, 可应用于高温、高频、大功率、光电子和抗辐射器件。
近年来的研究表明, SiC 还具有较好的光学及电学特性, 可应用于构造纳米器件方面。
SiC 纳米线具有很好的场发射、强烈的蓝光PL发射等电学性能, 在高温、高能及高频纳米电子器件方面具有潜在的应用前景。
根据金属催化气液固生长机理, 不同形态的一维纳米材料均可制备。
以不同的碳源及硅源为原料, 在金属催化作用下通过CVD、热蒸发等方法可实现SiC 纳米线的制备。
虽然金属催化方法易制得SiC 纳米线, 但因所得样品需经一定的后处理, 故也有人研究不采用金属催化剂而直接制备SiC 纳米线。
根据目前文献,SiC 纳米线所用催化剂通常为Fe、Ni、Al 及Na 等。
SiC纳米线除了具有SiC块体材料热膨胀系数低、热传导率高、化学稳定性好、机械性能高等优良特性外，由于尺寸效应SiCN纳米线还具有一些一维纳米材料的特殊性能。
因此，SiC纳米线的制备吸引了全世界相关机构对其开展大量研究。
目前，SiC纳米线的合成方法有很多，主要包括碳热还原法、模板生长法、有机前驱体热解法、电弧放电法、激光烧蚀法和CVD法等。
近年来受到了SiC一维纳米材料研究领域的高度关注。
本课题拟以聚碳硅烷（PCS）为陶瓷前驱体，在高温下热解制备SiC纳米线，探索不同工艺参数对所制备的SiC纳米线微观结构的影响规律，揭示其生长机理。
1.2研究意义自从发现碳纳米管以来，一维纳米结构材料因其独特的物理结构和性能引起了科技工作者的广泛关注。
人们采用不同方法制备了各种材料的纳米线和纳米管。
其中碳化硅纳米线是碳化硅晶体极端各向异性生长的产物，结晶相单一，结构缺陷少，不仅具有碳化硅本体材料所固有的性质如耐高温，抗氧化，耐腐蚀，耐辐照，高强度，高硬度等性能，还具有优异的的场发射，特殊的光致发光，高效的光催化，超高的力学强度等奇特性能，在高温、氧化、大功率、强辐射等苛刻环境下的平面显示，光电子，纳米器件，集成电路，光催化，超高强度复合材科等领域有着非常广阔的应用前景。
SiBCN先驱体高温陶瓷化机理的第一原理分子动力学研究
Ｗａｇ研 究 的无定 形 态 Ｓ— — — ｎ ｉＢ Ｃ Ｎ体系 能够保 持无 定 形态 到
２４ ３Ｋ 以 ＦＡｄｎｅ 为代 表 的研 究 者 ｔ ｘ 该体 系 材 料 的 合 成 ７ 。 ．ｌｉ ｒ ｇ ｒ￣ ｌ 做 了大 量 的研 究 工作 ［ 。 川
则系综 （ Ｖ ）模拟 温度分别为 ５ ０Ｋ、０ ＮＴ， ０ ７０Ｋ、０ ９ＯＫ、 ６０Ｋ。 步长 ３０ａ ． ０ ７ ｓ。总模拟 ０Ｒ ， ． ．（ ． ） ｕ ０ ｆ
步数 １ ０ ０步。 ００ 如图 １ｂ 所示 ， （） 交联体系所 含原子 为 ＳＢ Ｎ， ｉＣ 为在计算量允
许 的情 况 下 增 加 的 主 要原 子 ， 拟 复杂 的空 问 结 构 ， 略 了原 体 模 忽
科技情报开发与经济
文章 编 号 ：０ ５ ６ ３ （０ ０）４ ０ ７ — ３ １０ — ０ ３ ２ １ ３ — １４ ０
Ｓ ＩＩ Ｃ Ｆ Ｒ Ａ ＩＮ Ｄ Ｖ Ｌ Ｐ Ｅ Ｔ＆ Ｅ Ｏ Ｏ Ｙ Ｃ 一＇ Ｈ Ｉ Ｏ Ｍ ＴＯ Ｅ Ｅ Ｏ Ｍ Ｎ Ｅ Ｎ ＣＮ Ｍ
２１年 ００
第 ２ 卷 第 ３ 期 ０ ４
ＺＨＡＮＧ Ｂｏ
ＡＢＳ ＴＲＡＣＴ：Ｔ ｉ ａ ｅ ｎｒｄ ｃ ｓ ｈ ｄ ｖ ｌｐ ｎ ａ ｄ ａ ｐｉａｉｎ ｏ ｈｓ ｐ ｐ ｒ ｉ ｔ ｕ ｅ ｔｅ ｅ ｅｏ ｍｅ ｔ ｎ ｐ ｌ ｔ ｆ ＨＭ ｏ ｌ ｒｐ ｒｔ ｎ ａ ｄ ｏ ｃ ｏ ｃａ ｐｅ ａａｉ ｎ ＨＭ ｓｐ ｒｔｒ ｏ ｅ ａａｏ，
１ 模 拟过程
本 工作 采 用 基于 第 一原 理 分 子 动 力学 理论 的模 拟 软件 ＣＭ Ｐ Ｄ进行模拟 ， 按照先驱体的实际结构建立简化模型 ， 分别进 行 了先驱体裂解 、 交联性 质的探究。ＳＢ Ｎ先驱体裂解及交联初 ｉＣ 始模型如图 １ 所示。 如图 １ａ所示 ， （） 裂解体系所含原子为 ＳＢ Ｎ Ｈ）总共 ６ 个 ｉＣ （ 。 ８
先驱体转化法制备无机基有机聚合物梯度材料

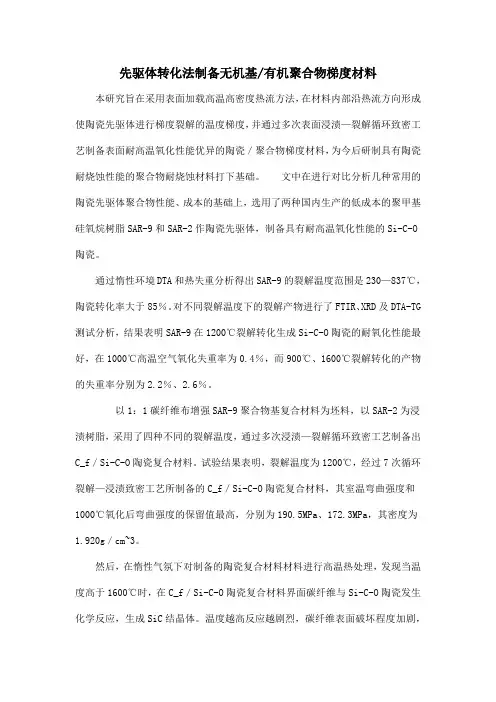

先驱体转化法制备无机基/有机聚合物梯度材料本研究旨在采用表面加载高温高密度热流方法，在材料内部沿热流方向形成使陶瓷先驱体进行梯度裂解的温度梯度，并通过多次表面浸渍—裂解循环致密工艺制备表面耐高温氧化性能优异的陶瓷／聚合物梯度材料，为今后研制具有陶瓷耐烧蚀性能的聚合物耐烧蚀材料打下基础。
文中在进行对比分析几种常用的陶瓷先驱体聚合物性能、成本的基础上，选用了两种国内生产的低成本的聚甲基硅氧烷树脂SAR-9和SAR-2作陶瓷先驱体，制备具有耐高温氧化性能的Si-C-O 陶瓷。
通过惰性环境DTA和热失重分析得出SAR-9的裂解温度范围是230—837℃，陶瓷转化率大于85％。
对不同裂解温度下的裂解产物进行了FTIR、XRD及DTA-TG 测试分析，结果表明SAR-9在1200℃裂解转化生成Si-C-O陶瓷的耐氧化性能最好，在1000℃高温空气氧化失重率为0.4％，而900℃、1600℃裂解转化的产物的失重率分别为2.2％、2.6％。
以1：1碳纤维布增强SAR-9聚合物基复合材料为坯料，以SAR-2为浸渍树脂，采用了四种不同的裂解温度，通过多次浸渍—裂解循环致密工艺制备出C_f／Si-C-O陶瓷复合材料。
试验结果表明，裂解温度为1200℃，经过7次循环裂解—浸渍致密工艺所制备的C_f／Si-C-O陶瓷复合材料，其室温弯曲强度和1000℃氧化后弯曲强度的保留值最高，分别为190.5MPa、172.3MPa，其密度为1.920g／cm~3。
然后，在惰性气氛下对制备的陶瓷复合材料材料进行高温热处理，发现当温度高于1600℃时，在C_f／Si-C-O陶瓷复合材料界面碳纤维与Si-C-O陶瓷发生化学反应，生成SiC结晶体。
温度越高反应越剧烈，碳纤维表面破坏程度加剧，SiC晶体颗粒增大。
借助材料烧蚀过程热传导计算分析方法，并建立相应的计算模型，对φ／δ＞5的碳纤维增强SAR-9分复合材料样品表面加载不同热流密度时的温度梯度进行了计算。
先驱体转化法含硼连续SiC纤维研究进展
被逐渐应 用 于航 天 飞机 、 高性 能 发动 机 等尖 端 领 域 … ， 由于先 驱体 转化 法所 制得 的 ＳＣ纤 维使 用 温 但 ｉ 度低于 ｌ ０ ￣ 高 于 １ ０ ￣ ０ ４ Ｃ， ０Ｃ时纤维强度会 大大降 ４ 低 ， ］因此需要 开发新 型 Ｓ ｉ Ｃ纤维 以提 高其 耐热温
耐高温陶瓷材料
耐高温陶瓷材料耐高温陶瓷材料是指具有优良的耐高温性能和热稳定性能的陶瓷材料。
耐高温陶瓷材料在高温环境下具有极高的耐热稳定性和抗热震性，能够在极端的高温条件下保持其原有的物理性能和化学性质，不产生明显的变形和损坏。
耐高温陶瓷材料主要包括氧化铝陶瓷，氮化硼陶瓷，碳化硅陶瓷等。
其中，氧化铝陶瓷是最常见的耐高温陶瓷材料之一。
其主要成分是Al2O3，具有优异的耐高温性能、良好的绝缘性和耐腐蚀性。
氧化铝陶瓷可以在1500℃以下长时间稳定工作，能够在高温环境中承受高温气体、高温溶液和高温气体腐蚀。
氮化硼陶瓷是一种具有优异耐高温性能和抗腐蚀性能的陶瓷材料。
其主要成分是BN和Si3N4，具有低密度、高硬度和高热导率等优点，可以在高温环境中长时间稳定工作。
碳化硅陶瓷是一种具有极高硬度、耐高温、耐腐蚀性能的陶瓷材料。
它主要由碳化硅和二硅化硅组成，常温下具有高硬度和优良的强度，能够在1400℃以上长时间稳定工作。
耐高温陶瓷材料具有许多优点。
首先，它们具有良好的耐高温性能，可以在极端的高温环境下正常工作。
其次，它们具有良好的耐热稳定性，不会因高温引起变形和裂纹。
再次，它们具有优异的抗热震性能，可承受高温急剧变化的温度和压力。
此外，耐高温陶瓷材料还具有良好的化学稳定性和耐腐蚀性，能够在酸碱等恶劣环境中长期稳定工作。
耐高温陶瓷材料在许多工业领域得到广泛应用。
它们常用于高温炉窑、航空航天、电子器件、化学工业等领域。
例如，氧化铝陶瓷常用于高温炉窑的炉具、炉内陶瓷管、炉门等部件，以及航天器件的高温绝缘陶瓷和耐高温结构陶瓷。
氮化硼陶瓷常用于高温炉窑的耐高温线圈和耐高温绝缘材料。
碳化硅陶瓷则常用于化学装置中的耐腐蚀陶瓷泵、阀门和管道等。
总之，耐高温陶瓷材料具有优异的耐高温性能和热稳定性能，被广泛应用于高温环境下的工业生产和科学研究中。
随着科技的进步和工业的发展，将会有更多新型的耐高温陶瓷材料被开发出来，为各行业的高温应用提供更好的选择。
高温抗氧化物陶瓷涂层
高温抗氧化物陶瓷涂层
以非氧化物陶瓷粉体和陶瓷原料为高温涂料基本骨架，以液体碳化硅陶瓷先驱体PMS为粘结剂，配合溶剂和助剂等原料制备的陶瓷浆料，通过喷涂或涂覆工艺，可在碳陶、碳碳、石墨、陶瓷等多孔材料表面制备使用温度≤1300℃的高温抗氧化陶瓷涂层。
该涂层与基体材料具有较好的结合强度，可提高材料表面的致密性、耐高温性能、抗氧化性能、耐烧蚀性能、耐腐蚀性能等。
该涂层组分可控，主要含硅、碳两种元素，不含金属元素。
在锂电用石墨匣钵、热场结构件、保温材料、耐烧蚀结构件等有广泛应用。
陶瓷浆料：
黑色悬浮液，具有一定粘
性，粉体颗粒不易沉淀，
可在有机溶剂中很好分散
和稀释。
石墨匣钵表面涂层：
将涂层浆料涂刷至石墨匣
钵内外表面，自然晾干后进
行1300℃处理，匣钵内外
表面有一层灰黑色的、致密
的碳化硅涂层。
碳碳锅筒表面陶瓷涂层：
将涂层浆料涂刷至碳碳锅筒内外表面，自然晾干后进行一定温度处理，制得具有一定厚度的碳化硅陶瓷涂层，且具有较强的结合强度。
先驱体转化陶瓷基复合材料的性能及应用研究进展
先驱体转化陶瓷基复合材料的性能及应用研究进展摘要：先驱体转化法是近些年发展起来的制备陶瓷基复合材料（CMCs）的新方法。
该方法工艺简单，制备温度低，可通过先驱体分子设计制备出所需组成和结构的陶瓷基体，是一种很有前途的制备连续纤维增强陶瓷基复合材料（CFRCMCs）的工艺。
所谓先驱体陶瓷（又称前驱体）转化陶瓷是通过化学合成的方法制得可经预处理转化为陶瓷材料的聚合物，进而热处理获得传统陶瓷工艺难以获得的先进陶瓷材料。
本文综述了先驱体转化陶瓷的发展历史、制备技术的特点、制备工艺、组成结构和性能的发展变化研究现状情况。
关键词：陶瓷基复合材料；先驱体转化法；技术特点；成型工艺；发展趋势。
陶瓷材料作为一种结构材料，因其具有高强度、高硬度、耐磨损、耐高温和抗腐蚀等优异性能，能应用于高温和某些苛刻环境中，被认为是21世纪高温结构部件最有希望的候选材料和“最终材料的梦想”。
其作为热结构材料主要应用在航空航天发动机涡轮的热端部件、大功率内燃机的增压涡轮、固体火箭发动机燃烧室和喷管以及完全代替金属的车辆发动机。
然而，作为结构材料，单相陶瓷的韧性很低，可瞬间即发生灾难性破坏，因此必须改善单相陶瓷的韧性。
从材料的断裂机理分析，提高陶瓷韧性的主要途径是：在陶瓷材料中设置其他耗能机制或形成能阻碍裂纹扩展的机制。
引入增强相是改善陶瓷韧性的有效途径，为此材料研究者提出了陶瓷基复合材料（Ceramic Matrix Composites，CMCs）的概念。
CMCs是在陶瓷基体中通过引入第二相来提高强度和韧性的多相材料，又称多相复合陶瓷或复相陶瓷。
先驱体转化法制备连续纤维增强陶瓷基复合材料(Continuous Fiber Reinforced Ceramic Matrix Composites，CFCC)是将耐高温的纤维植入陶瓷基体中形成的一种高性能复合材料。
由于其具有高强度和高韧性，特别是具有与普通陶瓷不同的非失效性断裂方式，使其受到世界各国的极大关注。
ZrO2增强聚合物先驱体SiCNO_复合陶瓷的制备和力学性能
第 4 期第 34-42 页材料工程Vol.52Apr. 2024Journal of Materials EngineeringNo.4pp.34-42第 52 卷2024 年 4 月ZrO 2增强聚合物先驱体SiCNO 复合陶瓷的制备和力学性能Preparation and mechanical properties of ZrO 2-reinforced polymer -derived SiCNOcomposite ceramics费轩，余煜玺*，严远高，魏永金，赵刚，黄柳英*（厦门大学 材料学院 福建省特种先进材料重点实验室，福建 厦门 361005）FEI Xuan ，YU Yuxi *，YAN Yuangao ，WEI Yongjin ，ZHAO Gang ，HUANG Liuying *（Fujian Key Laboratory of Advanced Materials ，College of Materials ，Xiamen University ，Xiamen 361005，Fujian ，China ）摘要：聚合物先驱体陶瓷（polymer -derived ceramics ，PDCs ）技术具有制造简单、成分可调等优点，为制备新型陶瓷提供了有效途径。
然而，由于热解过程中微小分子的逃逸形成孔洞缺陷，先驱体技术制备的无定形聚合物衍生SiCNO 陶瓷（PDCs -SiCNO 陶瓷）的力学性能较差。
为解决上述问题，通过向陶瓷基体添加第二相（颗粒强化）来实现增强先驱体陶瓷。
对聚乙烯基硅氮烷（PVSZ ）和ZrO 2进行先球磨后热解，制备ZrO 2颗粒增强PDCs -SiCNO 复合陶瓷（PDCs -SiCNO -ZrO 2），研究PDCs -SiCNO -ZrO 2复合陶瓷的结构和力学性能。
结果表明：引入的ZrO 2填料作为增强体嵌入SiCNO 陶瓷基体中，不仅能有效降低线收缩率，还能大幅提高PDCs -SiCNO -ZrO 2复合陶瓷的力学性能。
SiBNC陶瓷先驱体的热裂解过程研究
由于 ｓ、Ｂ等 元 素在其 氮 化物 和 碳化 物 中的 ｉ 自扩散 系数 极低 ，很难 采用 传 统 的粉末 烧结 技术 制备 均相 的 ＳＢ Ｃ陶 瓷 。 采 用 先 驱 体 转 化 法 可 ｉＮ
摘 要 ：采 用 Ｔ Ａ、Ｉ Ｓ ＭＲ 对 以 三 氯 化 硼 、 甲 基 氢 二 氯 硅 炕 、 六 甲 基 二 硅 氮 烷 为 原 料 合 成 的 Ｇ Ｒ、 ｉ Ｎ
ＳＢ Ｃ陶瓷先驱体—— 聚硼硅氮烷 （ Ｂ Ｚ 的裂解过程进行分析 。结果表 明，Ｐ Ｓ ｉＮ ＰＳ） Ｂ Ｚ在 Ｎ ：中的裂 解过程 可 分为 四个阶段 ：第一阶段为 ２０℃以下 ，没有 明显 的增 重和 失重 ；第二阶段为 ２０～ ０ ４ ４ ４ ０℃ ，质量损 失率约
Ｎ 气 ，反复 ３次 ；在 Ｎ 气 保 护下 ， 以 ５￣／ ｉ 。 Ｃ ｍｎ 的速 率升 温 至１００ｑ 保 温 ２ｈ ０ Ｃ， ；管 内冷 却至 室
温 ，便得 到有 光泽 的黑色 ＳＢ Ｃ陶瓷颗 粒 。 ｉＮ
收 稿 日期 ：２ １ ０ ０一Ｏ ２ 。 １— １
作肯简介 ：李文华 （ ９ ３ ） １８ 一 ，男 ，博士生 ，主要从事有机 硅材料 方面的研究。
伸缩 振 动 峰 以 及 １２０ｃ 附 近 的 ｓ—ｃ 中 ５ ｍ ｉ Ｈ Ｃ 的 对 称 变 形 振 动 峰 明 显 减 弱 ，在 指 纹 区 Ｈ （０ ～１６０ ｃ ） 只 剩 下 两 个 宽 峰 ，表 明 ５０ ０ ｍ Ｐ Ｓ 已 在 向 无 机 化 转 变 ；从 图 ３可 以 看 出 ， ＢＺ ６０℃裂 解产 物 的 Ｓ Ｎ ０ ｉ ＭＲ谱 图较 ４０Ｃ裂 解产 ０￣ 物 的 Ｓ Ｎ ｉ ＭＲ谱 图在化 学 位移 为 ２７５×１ 处 ．２ ０ 的 ＳＣ Ｎ峰 强进 一步减 弱 ，在 一２． ｉ ０５×１ 附 近 ０
先驱体转化陶瓷基复合材料的工艺
放丝
导轮
摆线机构
收丝
脱胶炉
超声分散室
浆料槽 浆料 图 3.2 缠绕法制备无纬布的工艺过程
2
无纬布叠层
热模压
复合材料素坯
图 3.3 热模压示意图
3.1.1.2 二维纤维预制件的制备 首先将先驱体溶解于一定量的溶剂中，加入适量的交联剂，再将一定量的填料分批 加入溶液中，超声分散一定时间使其混合均匀。将碳纤维布裁剪成一定形状，铺入模具 中，边铺排碳纤维布边均匀、适量地涂刷浆料，经过合模、模压、交联、裂解和脱模过 程得到二维纤维预制件。如图 3.4 所示。二维预制件制备工艺简单，成本较低。但其制备 的复合材料相当于层压复合材料，其层间和横向性能弱，通过在 Z 方向上增加纤维穿刺，可 改善复合材料的性能。
3.2.1 先驱体浸渍机理
先驱体对碳纤维的浸渍过程是 PIP 法制备陶瓷基复合材料至关重要的环节之一。 它是纤 维-基体界面形成的基础，决定着材料的致密化进程，极大地影响着材料的力学性能。
Hale Waihona Puke 无纬布叠层热模压复合材料素坯
图3.4 二维纤维预制件制备的示意图
3.1.1.3 三维纤维预制件的制备 纤维整体编织复合材料较传统的层压复合材料在性能和工艺方法上具有突出的特点。首 先，整体编织复合材料的增强纤维在空间是多向分布，使得复合材料的性能在空间上趋于均 匀化，从而有效地克服了层压复合材料层间和横向性能弱的特点，其次，可以采用各种整体 编织坚实将纤维编织成所要求的异形整体织物作为增强体，甚至可以按零件的形状和尺寸精 确编织预成型体。 目前已形成了三维编织（Braiding） 、机织（weaving） 、针织（knitting）和缝织 （stitching）等多种立体织物成型工艺。在立体织物应用领域不断增加，新结构织物不断 涌现的今天， 各种立体织物的结构与性能之间的关系便成为应用研究的重要前沿课题。 图3.5 为多种三维编织结构的仿真图。图3.6为三维四向编织的应用构件编织体。
先驱体转化制备ZrO2改性SiC陶瓷的氧化行为研究
Ｌａ ｏｒ ｔ ｙ， ｂ ａ ｏｒ Ｃｏｌｅ ｅ ｏ ｒ ｓ ｃ ｎｄ Ｍ ａ ｅ ｉｌ ｌ ｇ ｆ Ａｅ ｏ ｐａ ｅ ａ ｔ ｒａ ｓＥｎｇ ｎｅ ｒｎｇ， ｔｏ ｌ ｉ ｅｉ Ｎａ ｉ ｎａ
Ｕ ｎ ｖ ｒ ｉｙ ｏ ｆ ｎ ｅ Ｔｅ ｈ ｏ ｏ ｙ Ｃｈ ｎ ｓ ａ ４ ０ ７ ， ｉ ａ ｉ ｅ ｓ ｔ ｆＤｅ ｅ ｓ ｃ ｎ ｌ ｇ ， ａ ｇ ｈ １ ０ ３ Ｃｈ ｎ ）
不平， 出现 较 多 空 洞 ， 且 存 在 一 定 程 度 的失 重 ； ７ ０ 氧 化 后 ， Ｚ Ｏ 并 １０℃ 含 ｒ 。的 材 料 表 面 和 内部 均 有 一 定 程 度 的 氧 化 ， 面 的 表
主 要 成 分 为 ＳＯ ， ｉ 内部 有 部 分 ＳＣ发 生 了氧 化 ， 种 材 料 氧 化 层 呈 梯 度 分 布 ； 高 温 氧 化 过 程 中 ， ｒ ｚ 发 生 由 四方 相 ｉ 两 在 ＺＯ 会 向单 斜 相 的 相 变 ，ｉ 对 ＺＯ ＳＣ ｒ 的相 变 具 有 抑制 作 用 ， 材 料 氧 化后 生 成 的 ＳＯ 而 ｉ 则 无 法 抑 制 Ｚ０ ｒ 的 相 变 。
摘 要 ： 用 先 驱 体 转 化 法 ， 聚碳 硅 烷 、 乙 烯 基 苯 和 正 丁 醇锆 为 原 料 高 温 裂 解 制 备 了 Ｚ Ｏ 采 以 二 ｒ 改 性 的 ＳＣ 陶 瓷 材 料 ， 合 ｉ 结 ＸＲ Ｓ Ｍ 和 Ｅ Ｓ能 谱 等 测 试 方 法 ， 究 ｚ ０ Ｄ， Ｅ Ｄ 研 ｒ 的 添 加 对 材 料 氧 化 行 为 的 影 响 。 结 果 表 明 ： ｒ ｚ引 入 后 ， ｉ 陶 瓷 材 料 ｚＯ ＳＣ 在 １ ０ ℃ 开 始 氧 化 ， 面 生 成 了 ＳＯ ６０ 表 ｉ 阻 氧 层 阻 止 气 体 逸 出 ， 观 上 形 成 气 泡 ， １０ ℃ 材料 氧 化 较 严 重 ， 面 变 得 凹 凸 宏 到 ７０ 表
陶瓷材料的耐高温特性
陶瓷材料的耐高温特性陶瓷材料是一种非金属材料，具有许多优异的性能，其中之一就是耐高温特性。
在高温环境下，陶瓷材料能够保持其稳定性和强度，不易发生变形或破裂。
本文将介绍陶瓷材料的耐高温特性及其应用领域。
一、陶瓷材料的耐高温特性1. 高熔点：陶瓷材料具有较高的熔点，一般在1000℃以上。
这使得陶瓷材料能够在高温环境下保持其结构的稳定性，不易熔化或变形。
2. 热膨胀系数低：陶瓷材料的热膨胀系数通常较低，这意味着在高温下，陶瓷材料的尺寸变化较小。
相比之下，金属材料的热膨胀系数较高，容易因温度变化而发生变形。
3. 良好的热导性：陶瓷材料具有良好的热导性，能够快速传导热量，使其能够在高温环境下保持相对稳定的温度分布。
4. 耐热震性：陶瓷材料具有较好的耐热震性，即在高温下能够承受热冲击而不破裂。
这使得陶瓷材料在高温环境下能够承受较大的压力和冲击。
5. 耐腐蚀性：陶瓷材料具有较好的耐腐蚀性，能够在高温下抵抗酸碱等腐蚀介质的侵蚀。
这使得陶瓷材料在化工、冶金等领域有广泛的应用。
二、陶瓷材料的应用领域1. 炉窑设备：陶瓷材料的耐高温特性使其成为炉窑设备的理想材料。
陶瓷炉窑能够在高温下稳定运行，广泛应用于冶金、化工、玻璃等行业。
2. 发动机部件：陶瓷材料的耐高温特性使其成为发动机部件的重要材料。
陶瓷涂层能够提高发动机的热效率和耐磨性，延长发动机的使用寿命。
3. 电子器件：陶瓷材料的耐高温特性使其成为电子器件的重要材料。
陶瓷基板能够在高温下保持电子器件的稳定性和可靠性，广泛应用于电子、通信等领域。
4. 化学反应器：陶瓷材料的耐腐蚀性和耐高温特性使其成为化学反应器的理想材料。
陶瓷反应器能够在高温和腐蚀介质下稳定运行，广泛应用于化工、制药等行业。
5. 空间航天：陶瓷材料的耐高温特性使其成为航天器的重要材料。
陶瓷热防护材料能够在高温和高速气流下保护航天器的结构和设备。
三、陶瓷材料的发展趋势随着科技的不断进步，陶瓷材料的耐高温特性得到了进一步的提升。
陶瓷的分类及特点分析
陶瓷的分类及特点分析
一、陶瓷的分类
陶瓷是一种多样而丰富的制品，具有着不同的用途和应用，因此它有
着繁多的分类。
1.根据烧结温度可以分为低温陶瓷、中温陶瓷和高温陶瓷。
低温陶瓷
的烧结温度一般低于1150摄氏度，其中以珐琅陶瓷为最常见；中温陶瓷
的烧结温度在1150摄氏度到1250摄氏度之间，其中以煤渣陶瓷、建筑陶
瓷为主；高温陶瓷的烧结温度超过1250摄氏度，其中以瓷器陶瓷为主。
2.根据成分不同可以分为铝氧陶瓷、硼钛陶瓷、碳氧陶瓷、磁性陶瓷、芳纶陶瓷等。
3.根据性能特征可以分为耐蚀陶瓷、绝缘陶瓷、耐热陶瓷、耐磨陶瓷、耐电强度陶瓷、耐温陶瓷、隔音陶瓷等。
4.根据制作工艺可以分为压制陶瓷、烧制陶瓷、抛光陶瓷、绘画陶瓷等。
二、陶瓷的特点分析
陶瓷是一种具有抗酸碱、耐热、耐冲击、磨耗性能等特点的综合材料。
它具有的优秀优势有：
1.热稳定性好：陶瓷具有较高的熔点，耐蚀性强，热稳定性好，使陶
瓷可以在高温下长期工作而不变形、碎裂和失效。
2.绝缘性好：陶瓷是一种绝缘材料，它具有良好的绝缘性能，可以有
效阻碍电流的流动，从而保护电子设备不受损坏。
超高温陶瓷基复合材料制备工艺研究进展_严春雷
Research Progress in Preparation Techniques of Ultrahigh Temperature Ceramics Based Composites
Yan Chunlei Liu Rongjun Cao Yingbin Zhang Changrui Zhang Deke
—7—
航天领域备受关注的材料体系，将成为制备高超声速 飞行器结构件最有前途的候选材料之一。
表 1 部分超高温陶瓷及 SiC 的性能［3，11］ Tab．1 Properties of some ultra high temperature ceramics and SiC
ceramics
TiC ZrC HfC TaC ZrB2 HfB2 HfN SiC
use temperature in oxidizing environments / ℃ ≤1650 ＞ 1940 ＞ 2200 2200
对于纤维增强陶瓷基复合材料，制备工艺是影响 其结构及性能的关键因素。制备工艺决定了复合材 料中纤维分布及强度保留率、基体致密度和均匀性以 及纤维与基体之间的界面结合状态。目前，纤维增强 陶瓷基复合材料的制备方法有： 先驱体浸渍裂解法 （ PIP） 、反 应 熔 体 浸 渗 法 （ RMI） 、化 学 气 相 渗 透 法 （ CVI） 、泥浆法（ SI） 等。从国内外研究耐超高温陶瓷 基复合材料情况来看，也主要是围绕这些制备方法开 展材料研制［16 － 18］。有时为了引入第二组元改善材料 特定性能，提高材料致密度，常常将几种制备工艺结 合起来，这样可以发挥各自工艺的优点，克服单一工 艺的不足，进而制得性能优良的超高温陶瓷基复合材 料。本文主要介绍几种制备方法的最新进展。 1 先驱体浸渍裂解法（ PIP）
先驱体转化陶瓷
摘要本文选用国内市场已经商品化的廉价易得含氢聚硅氧烷(HPSO)和二乙烯基苯(DVB)为原料，研究了HPSO-DVB体系的交联与裂解行为，以及聚硅氧烷转化制备陶瓷基复合材料的工艺以及材料的结构与性能进行了系统研究。
研究表明HPSO-DVB在氯铂酸的催化作用下才能有效交联固化；各组分的重量比例和温度是影响交联程度和陶瓷产率的关键因素。
运用红外光谱、热分析、拉曼光谱、X射线衍射对交联和裂解的产物及过程进行了表征。
结果表明，HPSO：DVB为2:1时，交联温度为120℃时，得到的交联体外观较好，为无色透明固体，符合成型需要，且陶瓷产率较高，为74.6％，是制备SiOC陶瓷基复合材料的合适先驱体。
裂解产物由Si、O、C元素组成，其中O全部与Si结合，C一部分与Si结合，另一部分以自由碳形式存在；裂解得到的陶瓷体为非晶态。
关键词：聚硅氧烷，陶瓷，先驱体，交联，裂解AbstractThis selection of the domestic market has been the commercialization of cheap and easy to get hydrogen polysiloxane (HPSO) and divinylbenzene (DVB) as a raw material, the cross-linking and cracking behavior HPSO-DVB system, as well as the conversion of polysiloxane Preparation of ceramic-based technology as well as the structure and properties of composite materials has been systematically studied. Studies show that HPSO-DVB in chloroplatinic acid catalysis can effectively crosslinking; each component weight ratio and temperature are the key factors affecting the degree of crosslinking and ceramic yield.The use of infrared spectroscopy, thermal analysis, Raman spectroscopy, x-ray diffraction to crosslinking and pyrolysis products and processes were characterized. The results showed that, HPSO:DVB 2:1, crosslinking temperature of 120℃, the resulting appearance is preferably crosslinked as a colorless transparent hard solid molding requires compliance, and high ceramic yield, 74.6% , is the preparation of SiOC ceramic matrix composites suitable precursor; cleaved product from Si, O, C of elements, all of which in combination with O Si, C and Si in part, to another part of the form of the free carbon; cleaved resulting ceramic body amorphous.Key Words: Polysiloxane，Ceramics，Precursor，Curing，Pyrolysis目录1 绪论 (5)1.1 先驱体转化陶瓷工艺概述 (5)1.2 先驱体陶瓷的发展历史及研究背景 (6)1.2.1 先驱体陶瓷的发展历史 (6)1.2.2先驱体陶瓷的研究背景 (7)1.3聚硅氧烷作为陶瓷前驱体制备陶瓷材料的研究情况 (8)1.3.1 制备陶瓷薄膜 (8)1.3.3 制备连接陶瓷材料 (9)1.3.4 制备多孔陶瓷材料 (9)1.4 聚硅氧烷的交联与热解 (10)1.5 Si-O-C陶瓷研究现状 (11)1.5.1 Si-O-C陶瓷的结构 (11)1.5.2 Si-O-C陶瓷的性能 (13)1.6 课题研究的主要内容与意义 (14)2 实验方法与测试技术 (15)2.1实验原料与实验设备 (15)2.1.1 实验原料 (15)2.1.2 实验设备 (16)2.2实验方案设计及实验过程 (16)2.2.1实验方案设计 (16)2.2.2 实验过程 (17)2.2.2工艺流程 (18)2.3 测试技术 (18)2.3.1 热分析 (18)2.3.2 红外光谱分析 (18)2.3.3拉曼光谱分析 (18)2.3.4 X射线衍射分析 (19)3 结果与分析 (20)3.1交联成型过程分析 (20)3.1.1 不同配比在不同交联温度条件下的样品形态分析 (20)3.1.2不同配比在不同交联温度条件下产物的的质量变化 (22)3.1.3不同配比在不同交联温度条件下样品的红外光谱分析 (23)3.2热解过程分析 (27)3.2.1交联体热解后的的样品形态分析 (27)3.2.2不同HPSO/DVB配比体系的热重与差热曲线分析 (28)3.2.3交联体经高温热处理后的拉曼光谱分析 (30)3.2.4交联体经高温热处理后的X射线衍射分析 (31)4 结论 (33)参考文献 (34)致谢 (37)1 绪论纵观人类历史，材料的发展可以被誉为人类文明进步的里程碑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LiAlH4 SiH2 SiH2
LiAlH4
LiAlH4
SiH2
CH2SiH3 SiH2
SiH2
SiH2
SiH2
SiH2
SiH2
+ 2 possible 4-ring isomers
45
副反应之二
S i-C l+E t2O S i-O E t+E t-C l;
E t-C l+M g/E t2O
SiC纤维用PCS分子结构的设计准则
最适合作为SiC陶瓷纤维的PCS分子结构？
§ PCS分子量很低（2000左右），支化度高，因而强度和断裂 应变低，纺丝性能差，难以获得小直径连续原丝，日本用10 年时间才解决连续纺丝难题，目前也在向小直径发展。
§ 改善编织性能的主要途径是降低直径，这就需要改善纺丝性 能。
C H 2 S iC l3 C H 2
L iA lH 4 e t c
C l3 S iC H 2
C
H
C2
SH
iC
2
l3
S iC lC H 2
CH2
[H
3
S
iC
H
2
]
wS[ Si
iCH
l2CC
HH
22] x [ S
iSH
Ci CHl
2C] yH[ S
iC
2
H
S2 ]
zi
C
lC
H
2
C l 3 S i C H 2 C Cl 2HS 2 i C H 2
E t-M gC l/E t2O ;
德国Bayer公司制备的无定型Si-C-B-N纤维据称没有通 过美国国防部应用考核，也无法实现产业化。
15
日本SiC纤维演变历程
1975年Yajima教授突破实验室技术。在日本政府组织和 资助下，18个研究和生产单位联合攻关，投入数十亿美元 开展SiC纤维的基础研究和产业化研究。
1985年高氧高碳型（采用氧化交联）投入工业化生产 （Nicalon和Tyranno）。
3
2013年12月14日嫦娥三号探测器历经12天38万公里的航 程后，在月球成功实现软着陆。世界上第一个实现月球软 着陆的国家前苏联尝试12次才获成功，美国也是在总结3 次失败经验后才平安着陆，而中国首次实施地外天体软着 陆就获得成功。中国成功加入国际“深空探测俱乐部”， 有权与发达国家共享月球资源。
29
SiC（Ti）纤维先驱体
30
SiC（Fe）的单源先驱体
Science 2000，287： 25 31
含铁的杂化先驱体
Yajima PCS + Fe(CO)5 共混改性
J. Am. Ceram. Soc., 2010，93 [1]： 89–95
32
含Fe颗粒的先驱体
SiC（Fe）纤维形貌
2x + Mg
C lC H 2 S iC l2 C H 2 S iC l2 C H 2 S iC l2 C H 2 S iC l3 L in e a r g r o w th
M g / e t h e r
CH2
L i CA HClH 2 H 4 2 S i C l 3
C lC H 2 S iC l3 [ C l3 S iC CH 2l 3] wS[ [ SiS CiCi HC l2 C2l2 HC 2 ]SH x [ Si C2 i] Cn l ClCHH 22 ] y [ S iCS Hi C2 ]lzC H 2 M[ S giC C H l 2 C H 2 ] n
可交联的活性基团丰富，交联机理：双 键聚合、硅氢加成、脱氢偶合。
42
AHPCS的发展历程
第一代：不含不饱和碳－碳键的液态HBPCS （Hyperbranched Polycarbosilanes）
第二代：含碳－碳不饱和键的液态AHPCS、 EHPCS
43
AB3型单体
C lC H 2 S iC l3 M g /T H F
22
Yajima PCS反应机理
PDMS
PCS
23
“裁剪－重拼”模型
24
Yajima PCS与其它高分子共混体系
25
SiC陶瓷纤维改性
金属掺杂改性：掺Al、Zr、Ti、Fe等 非金属掺杂改性：掺杂B、N等
26
SiC（Al）纤维先驱体
27
PACS 的反应机理
28
SiC（Zr）纤维先驱体
10
CMC-SiC的应用前景
美国国防部授权调查认为，到2020年，陶瓷 和树脂基复合材料最有潜力获得20%~25%的 性能提高，其中CMC-SiC是高性能发动机等 不可缺少的热结构材料。
CMC-SiC在民用领域有广泛应用前景，如燃 料电池隔板、核能、燃气轮机等。 SiC纤维 预制体作为汽车尾气过滤材料代替蜂窝陶瓷 已经开始应用。
4
哥伦比亚号航天飞机事件
左：失去联合材料是关键！
5
先
进 航
飞行器的热端及测温保护部件
天
航
空
火箭发动机和冲压发动机热结构件
器
结
构
部
跨大气层飞行器的高温防热部件
件
基本服役环境的要求:
耐高温、抗氧化、高推重比、高可靠性、长寿命等。
36
(二) 高推重比航空发动机对耐高温、 低密度SiCf/SiC复合材料提出急切需求
18
先驱体转化法制备SiC纤维
纺丝
熔融固态PCS
PCS原丝
交联
交联原丝
固态PCS的脆性大、纺丝性 差，造成原丝直径大、缺陷 多，纤维难以连续化
热解 烧结
SiC纤维
一种理想的SiC 陶瓷纤维先驱体 具有如下特性:在受热的过程中没有低聚物的 挥发;有网状或环状结构;成型性好;热固性好(有活
性官能团易于交联) ;有机基团含量低。 19
C lM g C H 2 S iC l3 C lC H 2 S iC l3
C lC H 2 S iC l2 C H 2 S iC l3 C lM g C H 2 S iC l3
C lC H 2 S i( C H 2 S iC l3 ) 3 D e n d r im e r ic g r o w th
F118F/F414(美) 9~10 CMC成功地应用于燃烧室。
B777/Trend800(美/英 )
民用
CMC作扇形涡轮外环，大幅度节约冷却气量、减 重并提高使用寿命。
12
有机先驱体法是发展高温陶瓷基复合材料 低温制造技术（如CVI、PIP）的有效途径
线材
膜材
体材
高温陶瓷基复合材料
低温制造技术
有机先驱体
x2 x3
di me r
tri me r
ClMgCH2 SiX2CH2 SiX 3 ClMgCH2S iX 2CH2SiX2 CH2SiX3
x4
tetra me r
ClMgCH2 SiX2CH2 SiX 2CH2S iX2 CH2SiX3
LiAlH4
SiH2
S iH2
SiH2
LiA lH4 SiH2
2
2013年6月26日8时7分，神舟十号飞船成功降落在内蒙古 四子王旗主着陆场预定区域。神州十号是我国载人航天 “三步走”战略第二步第一阶段的收官之战，也是我国载 人航天工程的首次应用性飞行。神十不仅为工程第二步第 一阶段任务画上了圆满的句号，也为后续载人航天空间站 的建设奠定了良好的基础 。
e tc
C H 2 S iC l3 S iC H 2 M g C l CH2 S iC l2 C H 2 S iC l3
CH2
CH2
[C l3 S iC H 2 ]w [S iC l2 C H 2 ]x[S iC lC H 2 ]y [S iC H 2 ]z
CH2
44
副反应之一
C lMg CH 2SiX3
提高工作温度 400~500℃
结构减重 50%~70%
提高推力 30%~100%
SiCf/SiC
燃烧室 涡轮 喷管
9
连续纤维增强的陶瓷基复合材料
（Continuous Fiber Reinforced Ceramic Matrix Composites， CMC）
八十年代以来，CMC以其优异的性能特别是 耐高温和高韧性，得到世界各国的极大关注 和高度重视。CMC材料已开始在航空、航天、 国防等领域得到应用。纤维是“钢筋”，陶 瓷基体是“水泥”。高强度陶瓷纤维的目的 是为了增强陶瓷的断裂韧性,纤维与基体的界 面是决定CMC韧性的关键因素 。
251–256
37
Si－B－C－N纤维的耐热性能测试
38
SiCf/SiC的制备工艺
CVI、PIP
SiCf/SiC
PIP法用新型(液态) 先驱体
纺丝用高品质先 驱体
先驱体是关键！
39
SiC陶瓷基体先驱体
陶瓷基体的聚合物先驱体有用的原则：（1） 单体容易获得且价格低廉，先驱体可通过 分子设计合成具有目标结构。（2）先驱体 为液体，或可溶可熔，有利于陶瓷基体渗 入预制体中。（3）先驱体在室温下稳定， 具有活性基团，可交联固化形成三维空间 网状结构。（4）裂解过程中逸出气体少， 陶瓷产率高。
Nicalon
39.5
48. 5
12
产生SiO 和CO气体逸出，导致力 学性能显著下降，长期使用温度 Hi-Nicalon
41
58. 5
0.5
低于1000℃
Hi-Nicalon-
过量C（第二代）降低抗高温氧化 S
69
30. 8
0.2
性，长时间使用温度约1300℃
Tyranno 55 32 10
