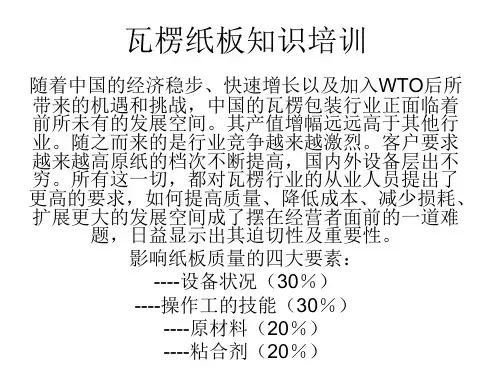

瓦楞,纸板,纸品知识培训

纸品知识培训第一章瓦楞纸板、纸箱生产基础知识一、瓦楞纸板、纸箱的特点、优点和用途1、它是商品运输包装的一种主要材料；瓦楞纸板和瓦楞纸箱的生产始于19世纪末期，在20世纪初期得以迅速发展。

瓦楞纸箱重量轻，价格便宜，可以大规模生产多种尺寸，使用前储存空间很小，并能印刷各种图案，因此在制成品包装运输上得到广泛运用。

2、结构特点：由单层或多层波浪形的瓦楞纸板和平坦纸粘合而成；3、性能特点：瓦楞有良好的抗压强度和防震性能，能承受一定的压力、冲击和振动；4、六个优点：4.1抗压防震4.2适合印刷4.3易于成形4.4重量较轻4.5利于环保4.6成本低廉（较其它包材而言）5、纸箱的四大作用：5.1保护商品5.2方便储运5.3广告宣传5.4促进销售二、原材料介绍（识别）1、纸度1.1原纸：即生产/制造纸板（纸箱）的原料纸的简称，也叫卷筒纸或大炮纸。

原纸的幅度一般情况下，最小为29″,最大为55″，共14个奇数幅宽，原纸生产成纸板则有14个纸度（沿坑纹方向的纸板宽度）即29″、31″、35″、37″、39″……55″。

1.2特殊纸度：有57 ″、59″、63″、66″、67″、70″、74″、78″、82″、87″、90″、94″、98″等十三种纸度。

1.3书写格式：一般情况下表示纸板的尺寸时，纸度写在前面，纸板的长度写在后面。

如31″*84″、29″*72″……2、纸的识别2.1原纸的分类（克重和代号）K纸：250g/m2 T纸（白）：200g/m2A纸：175g/m2 2纸：125g/m2B纸：125g/m2 3纸：105-115g/m2C纸：127g/m2 6纸：200g/m2G纸：300g/m2 7纸：260g/m2F纸：112g/m2 8纸：310g/m2W纸：180g/m2 9纸（白）：125g/m2KW（140g/m2）又叫牛底白 1纸：112g/m2M纸：160g/m2 5纸：150g/m22.2根据用途分类面纸：即瓦楞纸板上面的一层牛皮纸，亦称箱板纸。

a. 面纸（箱板纸）一般为未漂白的牛皮纸，牛皮纸是用以软木硫酸盐浆为主组成的纤维，在长网造纸机上制造。

b. 在造纸时在未漂白箱板纸顶面加一层漂白纸浆，使箱板纸一面为白色，一面为原色的箱板纸叫白面箱板纸（mottled white liner），适宜印刷。

c. 箱纸板的物理指标是：定量（g/m2）。

d. 箱纸板的定量一般为（127-310g/m2），相对纸箱而言。

瓦楞纸芯纸：即瓦楞原纸包括生产瓦楞纸板的芯纸（中纸）和瓦楞纸。

a. 主要由半化学浆（即原浆用亚硫酸盐和苏打灰浸泡蒸者，再用机械研磨成纸浆）在长网造纸机上制成。

b. 主要物理指标为定量（g/m2）。

c. 瓦楞纸定量一般为112-200 g/m2.里纸：即瓦楞纸板最内一层，一般使用的纸质同面纸也称箱板纸。

三、瓦楞纸板1、瓦楞纸板的分类分类高度（mm）俗称坑数（个/300mm）G坑0.4-0.5 G坑F坑0.6-0.7 F坑125±2A坑 4.5-5 A坑34±2B坑 2.5-3 B坑50±2C坑 3.5-4 C坑38±2D坑 1.7-2.7 D坑78±2E坑 1.1-2 E坑或幼坑96±2目前市场上为了增加纸箱整体抗压,双坑纸板采用A/B或为改善印刷效果双坑纸板采用E/B坑。

2. 瓦塄纸板的解读方法为了反映每种纸板的纸质和瓦楞（坑型）的组合，都用一个代号表示，解读方法要记住三点： 2.1用英文字母或数字代表纸质；2.2用3和9两个数字代表芯纸和坑型，3表示C坑或B坑，9表示E坑。

2.3每个字母或一个数字一般代表一层纸（面纸、瓦楞纸、中纸、底纸）。

3. 纸板的结构以五层纸板（双坑纸板）为例：4. 瓦楞纸板的楞形瓦楞楞形即瓦楞的形状，一组瓦楞由两个圆弧及其相连接的切线所组成。

楞形可分为V形、U 形和UV形三种。

U形Uv形4.1V形：V形楞的圆弧半径较小，加压初期抗压性能较好，但超过最高点后即迅速破坏。

所以其缓冲性能差、抗压力强、粘合剂施涂面小、不易粘合。

4.2U形：U形楞的圆弧半径较大，富有弹性，吸收冲击能量较大，且当压力消除后仍能恢复原状。

所以其缓冲性能好、抗压力弱、粘合剂施涂面大、易于粘合。

4.3UV形：UV形楞介于U形楞和V形楞之间、其圆弧半径大于V形，小于U形，因而兼有二者优点，应用较广。

4.4瓦楞纸板的楞形瓦楞纸型指瓦楞型号种类，即瓦楞大小，特性与我司的不同分类。

同一楞型，其楞型可以不同，但国家GB6544-86（瓦楞纸板）规定所有楞型的楞形状均为UV形，楞型一般有A、B、C、D、E四种较为常用。

4.4.1 A楞：A楞特点是单位长度内的瓦楞数目少而瓦楞高度大，A楞纸箱适于包装易损物品有较大的缓冲力；如：破璃杯、陶瓷之类等。

4.4.2B楞：B楞与A楞相反，单位长度内的瓦楞数目多而瓦楞高度小，所以B楞纸箱适合包装较重和较硬的物品，多用于罐头饮料等瓶装物品的包装；另外，由于B楞纸板坚硬且不易破坏，可用制造形状复杂的组合箱。

4.4.3C楞：C楞单位长度内的瓦楞数目及楞高，介于A、B型之间，性能则接近于A楞，而纸板厚度小于A楞，所以可以节省保管及运输费用，欧美各国多采用C楞。

4.4.4 E楞：E楞在单位长度内的瓦楞数目最多，瓦楞高度最小，具有厚度更小更坚硬的特点，用它制造的瓦楞折叠纸盒比普通纸板缓冲性能好，而且开槽切口美观、表面光滑，可以进行彩色印刷。

四种楞型的用途：外包装— A、B、C楞中包装— B、E楞小包装— E楞出口产品包装用瓦楞纸板楞型（GB5034-85）楞型楞高（mm）楞数（个/300mm）A 4.5-5 34±2C 3.5-4 40±2B 2.5-3 50±2五、纸箱用料计算（长、宽、高所使用尺寸均为外尺寸）1. 普通纸箱：（宽+高+放数）*2（长+宽）+搭接舌2. 普通双驳箱（宽+高+放数）*（宽+长+搭接舌）3. 半翼单驳箱（1/2宽+高+1/2放数）*（2宽+2长+搭接舌）4. 半翼双驳箱（1/2宽+高+1/2放数）*（宽+长+搭接舌）5. 全翼单驳箱（2宽+高+放数）*（2宽+2长+搭接舌）6. 全翼双驳箱（2宽+高+放数）*（宽+长+搭接舌）7. 资料盒啤制实际尺寸+留边位（10-12mm）搭接舌：也叫舌片和钉条，按《商检标准》胶水贴合的搭接舌长30-40mm，钉合的搭接舌长40-50mm，为节省成本，接生产情况，现我们公司贴合一般为30mm，钉合为35mm，行业标准单坑1 1/4寸，双坑1 1/2寸，三坑1 3/4寸。

放数：也叫撞口位，为弥补摇盖合拢时，消失掉纸板厚度而增加的摇盖的宽度，一般单坑加1.5mm，双坑加2mm，三坑加3mm，A/B坑加3mm。

8．其它8.1平卡：即长方形或正方形的隔板8.2线卡：即按图纸要求纸板（压了一条或几条痕（也称压线）的长方形或正方形的纸板。

8.3刀卡：即在平卡上开槽（切角），一般各刀平均开槽（各刀间隔距离相等，除两端外），开槽一刀称为一刀卡，开槽二刀称为二刀卡，开槽三刀称为三刀卡，依次类推。

六、内度放外度尺寸参数第二章瓦楞纸板及纸箱术语一、瓦楞纸箱常用术语：1. 基本箱型和式样：1.1开槽型纸箱(02型)：是最常见的外包装纸箱，基本上由一片瓦楞纸板组成，通过钉合或粘合等方法将接缝封合制成的纸箱。

.有顶部及底部摇盖构成箱底和箱盖，运输时可以折叠平放，使用时把箱盖封合。

开槽型纸箱可分为规则开槽纸箱(又称对口盖箱、RSC)——外摇盖在中间合拢，内摇盖合不合拢；不规则开槽纸箱。

其中不规则开槽纸箱又可根据情况分为多种。

1.2套合型纸箱(03型)：由几页箱坯组成的纸箱，其特点是箱体与箱盖(顶盖、底盖)分开,使用时，箱盖和箱体是套接的。

1.3折叠型纸箱(04型):通常由一片瓦楞纸板组成，折叠而成箱的底，侧面和箱盖，不用钉合或粘合。

1.4半开槽纸箱(HSC)：只有一对摇盖的规则开槽纸箱，再加一个箱盖。

1.5天叩地式两组合纸箱:即天地盖纸箱，一套纸箱分为天盖和地盖，天盖可以把地盖完全盖起来。

1.6结构型无盖浅箱：与天地盖纸箱类似，区别是结构型无盖浅箱的天盖较低，不能把地盖盖住；与半开槽纸箱也相似，区别是结构型无盖浅箱的地盖不是开槽型，而是有4个钉条位，底部只有一层的纸箱。

1.7双盖三件组合纸箱:由一个天盖，一个地盖及一个围桶组成的纸箱。

以上为纸箱的基本箱型,其中第四种至第七种都属于第二种。

各种箱型中最常用的是第一种中的规则开槽纸箱(RSC)，每一种基本箱型又包括若干式样，详见《纸品图样》中纸箱部分。

2. 结构名称：2.1纸箱尺寸：纸箱的尺寸分为内尺寸、压线尺寸、外尺寸、分别用表示单位一般为mm。

2.1.1内尺寸的测量:纸箱支撑成型，相邻面夹角成90度，用内径尺在钉条位上距箱口50mm处分别量取箱长和箱宽:以箱底与箱顶两内摇盖间的距离量取箱高。

2.1.2压线尺寸的测量：纸箱在未折叠时，用直尺测量其压线之间的距离，量取长宽高.对于长或宽或高有两个尺寸的，如高低线型纸箱，表示成”长×宽(阔)×高1/高2,其中高1为较大尺寸、高2为较小尺寸。

2.1.390度，用直尺在钉条位距箱口50m、、]处分别量取箱长箱宽，在箱子外摇盖接口附近量取纸箱的高(含外摇盖)。

2.1.4钉条：又叫搭接舌。

是为了纸箱合围成型而在箱子的一侧多出来部分，如图二最左侧的部分，钉条高跟纸条高，长度一般为：钉接35～40mm；粘接30～35mm。

2.1.5摇盖：又叫E盖，分为外摇盖和内摇盖，如图二所示。

一般长边的摇盖放在外面为外摇盖，折叠时合拢；宽边摇盖放在里面为内摇盖，折叠后不合拢。

根据内外摇盖的不同长度可以把纸箱分为若干种。

2.1.6开槽：摇盖之间啤的开口。

一般双坑纸箱开槽宽度为7mm，高度同摇盖高度。

2.1.7手挽：又叫手扣.一般在纸箱侧面，形状常为两头圆的矩形，上部直线啤半穿，其余全穿；手挽要根据客户的要求确定大小及位置，一般不能啤到图案。

2.1.8箱唛：纸箱上印刷的说明所装产品名称，数量及纸箱尺寸等的图案和文字。

箱唛的内容由客户确定，根据印制的位置可分为正唛、侧唛，正唛印在箱子的长方向，侧唛印在箱子的宽方向；如果箱子的长方向两面印的内容不同，为了区分，把正唛分为条唛和正唛；条唛为连着钉条的长方向，另一面则为正唛。

2.1.9剪刀差：量取结合部位上下两端压痕线处两刀距离之差。

见图三2.1.10大中小型箱：长宽高的内尺寸之和，在2000mm～1000mm之间的，是中型箱；大于2000mm的是大型箱；小于1000mm的是小型箱。

不同型号纸箱公差不同。

2.1.11钉合：钉条与宽面用箱钉结合。

箱钉为带镀层的低碳合金钢扁丝，根据打钉的数量和间距可分为单钉、双钉，根据钉与钉条折线的角度可分为横钉、竖钉和斜钉、其中斜钉最常用。
