第四章煤粉制备

3）经济细度
磨制煤粉的电耗和燃烧不完全损失之和最小时的煤 粉细度。
影响因素： A）煤种 B）磨煤机和分离器的形式 C源自燃烧方式等第二节 磨煤机设备
一、磨煤机的工作原理—干燥、磨制
使脆性材料发生破碎的方式不同，其能量消耗的数量不同： 压碎，击碎，研碎 5~6 10~12 >12 kW/t
三、磨煤机的特点
1．钢球磨煤机
可磨制任何煤，运行可靠，结构简单。庞大，金属耗量大， 投资大，耗电高，噪音大，电耗是中速磨的两倍，非满载 下工作极不经济。
2．中速磨的特点
结构紧凑，占地小，金属耗量小，投资少，耗电省，噪音 较小，调节灵敏，压碎为主，研碎为辅，通风干燥能力不 强，不能磨较硬的煤。
第三节制粉系统
第四章 煤粉制备
煤粉炉燃烧必不可少的辅助系统。煤粉燃烧带来了煤 燃烧的一场革命。 煤粉制备的目的：
连续得到满足细度和水分要求的煤粉； 煤粉制备的手段：
热空气干燥原煤，磨煤机磨制煤粉，FIGURES

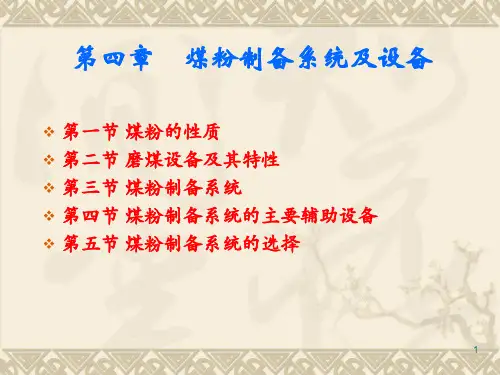

第四章 煤粉制备
第一节 第二节 第三节 第四节 第五节
煤粉的特性 磨煤机设备 制粉系统 磨煤机出力 制粉系统的运行
5．具有自燃性和爆炸性。
二、制粉系统设计所要求的煤粉特性
1．煤的可磨性—磨煤机选型的依据之一
定义两种可磨性指数
哈氏可磨性指数 煤的可磨性分级（GB/T7562—1998）
序号
哈氏可磨性指数 HGI
可磨性
1
40~60
难磨
2
60~80
中等难磨
3
>80
易磨
可磨性指数KVT1 二者换算
KVT1=0.0149HGI+0.32
4．煤粉的自燃和爆炸特性
与煤的易燃性、灰分水分、煤粉细度、气粉化混合物 的温度和浓度、含氧量等因素有关。
5．煤和煤粉的水分
煤粉水分与磨煤设备的终端温度及原煤水分有关。 煤粉水分一般范围为 MPC=（0.5~1.0）Mad
6．煤粉细度
(1) 定义与测定方法
颗粒最重要的物理参数是粒径，粉体的平均粒径由筛分分 析得到。
2．热风送粉
用热空气携带煤粉，送入炉膛燃烧，乏气单独作为三次风 送入炉膛。
我国常见的贮仓式制粉系统
钢球磨煤机贮仓式乏气送粉制粉系统 钢球磨煤机贮仓式热风送粉制粉系统 钢球磨煤机贮仓式开式制粉系统
四、制粉系统的其它设备
1．原煤斗 2．给煤机 3．煤粉仓（中） 4．粗粉分离器（中） 5．细粉分离器（中） 6．螺旋输粉机（中） 7．给粉机（中） 8．排粉机（中） 9．再循环风道
根据排粉风机的位置不同分为
1．负压系统制粉系统
排粉机在磨煤机的后面，磨煤机负压运行，全部煤粉通过排粉机磨损严 重，但不易煤粉泄露；
2．正压系统制粉系统
排粉机在磨煤机的前面，磨煤机正压运行。需要用高温风机，可靠性下 降，密封要求高。 根据一次风机的位置不同分为： 热一次风机，冷一次风机； 干燥剂：热风，烟气
二、制粉系统设计所要求的煤粉特性CONT
2．煤的磨损性——磨煤机选型的依据之一煤的磨损性
能以冲刷磨损指数Ke表示
煤的冲刷磨损指数 Ke<1.0 Ke=1.0~2.0 Ke=2.0~3.5 Ke=3.5~5.0 Ke>5.0
磨损性 轻微 不强 较强 很强 极强
3．煤的燃烧特性
根据挥发分、灰分、水分含量等级并结合发热量判定。
认识制粉系统
磨煤机？钢球磨？中速磨？风扇磨？ 直吹？中储式？ 中储式：热风送粉？乏气送粉？ 热一次风机？冷一次风机？ 干燥介质：热空气？热空气+烟气？ 系统名称？
五、制粉系统的风量协调
进入磨煤机的风的三大主要作用：
1）干燥煤的作用 2）输送已经磨制合格的煤粉作用 3）如乏气送粉，还需要保证满足一次风量的要求。
我国常见的直吹式制粉系统
双进双出钢球磨煤机直吹式制粉系统， 中速磨煤机正压直吹式热一次风机制粉系统 中速磨煤机正压直吹式冷一次风机制粉系统 风扇磨煤机直吹式三介质干燥制粉系统 风扇磨煤机直吹式二介质干燥制粉系统 带煤粉浓缩的直吹式制粉系统
三、贮仓式制粉系统
1．干燥剂送粉（乏气送粉）
用干燥煤粉后的湿空气携带煤粉送入炉膛燃烧。
采用筛分法测量（ TYLER标准筛。），煤粉细度用Rx表 示，表示筛孔尺寸为X（μm）的某筛上筛后剩余量的百分
比%。
a Rx a b 100%
a—剩余量；b—通过量 RX越小，煤粉越细。
2）燃煤火电厂煤粉细度的表示方法
采用筛号来表示：每平方厘米上（每平方英寸上）的孔眼数目， 譬如，30号筛或70号筛等；
第一节煤粉的特性
一、煤粉的一般物理特性
1．尺寸小：1μm~300μm，20μm~60μm最多， 2．表面积大：300~1600m2/kg 3．堆积比重小，新鲜煤粉：0.45~0.6t/m3，旧煤粉：
0.8~0.9t/m3 4．自然倾角小，自流性，流动性好，易沉积，吸附空气形
成云雾状气粉混合物，象水的流动，管道输送；易泄露， 制粉系统要求严密，安全性差
二、磨煤机的类型
1．根据转速分类 1）低速磨煤机：15~25rpm；钢球磨煤机，常用 2）中速磨煤机：50~300rpm；常用 3）高速磨煤机：750~1500rpm
2．常见磨煤机的几种类型 1）钢球磨煤机。属于低速磨煤机，如MTZ（DTM）等； 2）双进双出钢球磨煤机。属于低速磨煤机，如，BBD，D等； 3）碗式磨煤机。属于中速磨煤机，如，RP、HP等； 4）轮式磨煤机。属于中速磨煤机，如MPS等； 5）球环磨煤机。属于中速磨煤机，如E等； 6）平盘磨煤机。属于中速磨煤机，如LM等； 7）风扇磨煤机。属于高速磨煤机，如S、NF等；
干燥、磨制和输送（储存）煤粉的设备及管道的合理组合。
一、制粉系统的分类
1．直吹式制粉系统
原煤→磨煤机→炉膛→燃烧
要求磨煤机的负荷随锅炉的负荷变化。 2．贮仓式制粉系统
磨煤机制粉量可以与锅炉的负荷不同。
原煤→磨煤机→细粉分离 器
→细粉→煤粉仓→给煤机→炉膛→燃烧 →乏气→炉膛→燃烧
二、直吹式制粉系统
RX：R90，R200 等。
。 R90—70号筛；R200—30号筛
3）脆性材料的破碎公式
脆性材料破碎后均符合统一的指数方程：
Rx 100ebxn
x—筛孔内边长；
b—反映煤粉细度的参数；
n—反映煤粉均匀性的参数。
不同粒径下的煤粉细度换算式为
Rx2
100(
Rx1
( x2
) x1
)n
100
