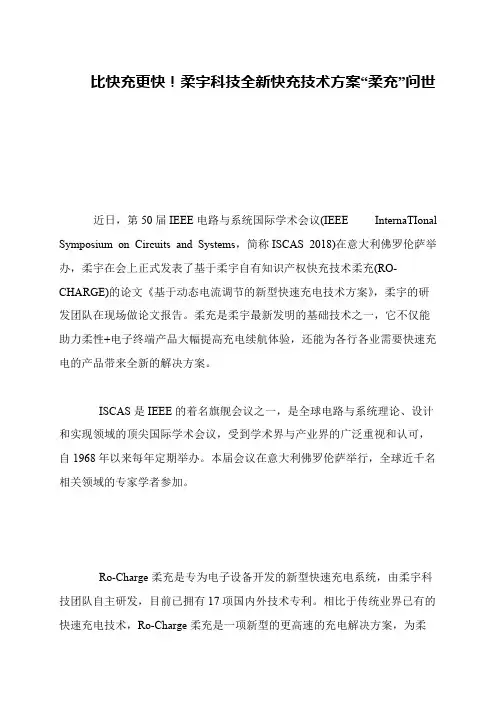

比快充更快!柔宇科技全新快充技术方案“柔充”问世
比快充更快!柔宇科技全新快充技术方案“柔充”问世
近日,第50届IEEE电路与系统国际学术会议(IEEE InternaTIonal Symposium on Circuits and Systems,简称ISCAS 2018)在意大利佛罗伦萨举办,柔宇在会上正式发表了基于柔宇自有知识产权快充技术柔充(RO-CHARGE)的论文《基于动态电流调节的新型快速充电技术方案》,柔宇的研发团队在现场做论文报告。
柔充是柔宇最新发明的基础技术之一,它不仅能助力柔性+电子终端产品大幅提高充电续航体验,还能为各行各业需要快速充电的产品带来全新的解决方案。
ISCAS是IEEE的着名旗舰会议之一,是全球电路与系统理论、设计和实现领域的顶尖国际学术会议,受到学术界与产业界的广泛重视和认可,自1968年以来每年定期举办。
本届会议在意大利佛罗伦萨举行,全球近千名相关领域的专家学者参加。
Ro-Charge柔充是专为电子设备开发的新型快速充电系统,由柔宇科技团队自主研发,目前已拥有17项国内外技术专利。
相比于传统业界已有的快速充电技术,Ro-Charge柔充是一项新型的更高速的充电解决方案,为柔。
国产芯片“全家桶” 紫光展锐多款新品抢先看
国产芯片“全家桶” 紫光展锐多款新品抢先看作者:***来源:《微型计算机》2021年第01期作為国内半导体业界备受关注的厂商,紫光展锐近年来新品不断。
2020年底,紫光展锐在新品发布会上一口气推出了五款产品,涵盖了智能汽车、智能设备、5G射频等诸多应用场合。
那么,这些新品都有那些特点呢?应用场合分别是哪里呢?今天,我们一起来了解相关内容。
提到紫光展锐,它可以说是国内首屈一指的Fabless企业(无工厂芯片供应商),其现有产品主要集中在互联互通、移动计算等领域。
《微型计算机》在之前曾深入介绍过紫光展锐有关移动计算的新品。
而在2020年底,紫光展锐又发布了一揽子新品,包括发布了第二代中国联通5G CPE VN007+、第二代NB-IoT芯片V8811、汽车芯片展锐A7862、车规级双频多模定位芯片A2395、旗舰级智能可穿戴芯片W517和全新的5G射频前端解决方案等。
这些新品展示了紫光展锐的技术实力,凸显了紫光展锐在5G时代加速发展的设想,也带来了很多实用又新潮的新功能,值得一看。
让5G普及更迅速第二代5G CPE VN007+2020年可以说是5G移动通讯真正大规模普及的第一个年头。
由于5G刚开始进入普及通道,所以对很多用户来说目前一方面无法体验到5G真正的大带宽和高速度,另一方面很多用户现有的设备都是4G时代购买的,很难接入5G的网络。
在这种情况下,一种名为5GCPE的设备应运而生。
所谓CPE,是Customer PremiseEquipment的缩写,直译过来就是“客户终端设备”。
在此之前,联通就联合紫光展锐推出过一款型号为V N007的CPE产品,这次发布的新品带上了一个“+”,是上代产品的升级版本,性能更为出色。
对于CPE这种设备,很多用户可能会感到比较陌生。
一般来说,CPE的用途是将公网的无线信号转为小范围的Wi-Fi或者有线信号,适合部署在商业、家庭等场合,为用户提供更为方便以及速度更快的网络服务。
HCS301中文文档
HCS301 DATASHEET 中文版翻译: Nforever of WEE 1.产品特点:1.1安全性●28位可编程序列号●64位可编程加密密钥●每次发射都是唯一的●发射码长度为66位●32位滚动码●34位固定码(28位序列号+4位按键代码+2状态码)●加密密钥读取保护1.2工作范围● 3.5V~13.0V电压范围●4按键输入●可选择传输速度●自动完成编码●电压低检测可led指示●电压低检测可发送检测信号●非易失性同步数据1.3其他●与HCS300功能相同●方便的编程接口●内置EEPROM●内置时钟源和定时组件●按键输入内置下拉电阻●LED口过流保护●外接元件很少1.4典型应用●汽车RKE 系统●汽车报警系统●汽车防盗控制●遥控车库●身份认证●防盗报警系统2.产品说明:HCS301是微芯公司针对RKE系统出品的高安全性滚动码编码器。
HCS301利用高安全性KeeLoQ滚动码技术及小封装,低功耗等特点完美的解决了RKE系统的需求。
28位非线性加密算法的序列号和6位状态码组成32位滚动码从而构成66位发射码,编码的长度排除了码扫描的威胁;滚动码的唯一性让编码捕获和再发送(被捕获后再发送)变得毫无用处。
加非常安全。
使用便捷的串口就可以对其数据进行配置,加密密钥和序列号是可写不可读的,也就是说试图获取密钥完全是徒劳。
宽电压范围和4输入口使得设计者可以自由的开发多达15种功能的应用,仅需的组件就是按键和RF电路。
HCS301管脚和模块框图3.系统概述:关键术语:制造商代码——一个64位密令,对每个制造商来说是独一无二的,用来为每个发射机(编码器)提供加密密钥加密密钥——在生产过程中烧录到编码器EEPROM的独一无二的64位密钥,控制着加密算法3.1学习HCS系列产品有好几种便于解码器学习的策略。
接下来做个举例,必需提醒大家这些学习策略有些存在第三方专利权。
HCS301是专门为无钥匙进入系统、车辆安全、自动车库等设计的滚动码编码器,这意味这对这些系统来说它是既便宜又安全的。
INFINTRUE IT CHK0501 锂电池充电芯片 说明书
IT CHK0501锂电池充电芯片IT CHK0501设计规格书一. 锂电池充电要求充电基本原则1.温度不能过高或过低2.电池电压不能超过安全值,否则可能发生爆炸或影响寿命3.电池电压过低不能进行快速充电,否则有可能损坏电池锂电池充电标准曲线参数说明:Iconst 恒流充电电流Ipre 预充电电流Ifull 饱和判断电流Vconst 恒压充电电压Vmin 预充结束电压及短路判断电压二、设计性能简述z具备涓流、恒流、恒压、温度保护、短路保护和LED充电显示等通常的锂电池充电各种控制要求;z驱动管耐压高达30V以上,可以在不需要外加扩展电路的情况下,设计成多节串联电池的充电电路;z8PIN封装,小型化,大部分模块包括基准电压部分等内部化,提高了集成度,同时外围电路特别简单;z既可设计成线性控制也可以设计成开关控制电路,可以控制充电调整管也可以直接控制开关电源的光电偶合器,适应在高中低各种场合使用. 1IT CHK05011.封装SOP8 & SSOP82.引脚说明序号管脚名功能说明1 VSS 电池负极,电源地引脚2 LED LED驱动输出引脚3 VCC 电源正极引脚4 DRC 充电管控制输出引脚5 VT 温度比较输入引脚6 LV 欠压比较输入引脚7 BAT 电池正极电压输入引脚8 CS 电流检测输入,电源负极引脚3.主要性能和特点z具备涓流、恒流、恒压三种充电方式:当电池电压低于设定值Vmin时进行涓流充电,电压上升至Vmin后转为恒定电流Iconst充电,到达预定电压Vconst时转为恒压充电,当充电电流小于判断阈值(Iconst的10%左右,可调),LED输出低电平,指示充饱,但不关断充电控制管;z具有短路、超温故障保护功能:当电池电压检测端BAT电压低于Vmin时,芯片启动短路保护,把充电电流减小到恒流值Iconst的10%左右;当温度检测端VT电压小于10%Vcc时,过温保护将充电电流减小到Iconst的10%;z具有温度端检测和电流检测两种电池判断方式:当使用温度端进行检测时,VT端口电压大于90%Vcc则认为没有电池,红绿灯熄灭。
西门子 NXGPro+ 控制系统手册_操作手册说明书
3.4
单元通讯的协议 ............................................................................................................ 36
3.5
NXGpro+ 高级安全 .......................................................................................................37
3.2
功率拓扑 ......................................................................................................................34
3.3
控制系统概述 ...............................................................................................................35
NXGPro+ 控制系统手册
NXGPro+ 控制系统手册
操作手册
AC
A5E50491925J
安全性信息
1
安全注意事项
2
控制系统简介
3
NXGPro+ 控制系统简介
4
硬件用户界面说明
5
参数配置/地址
6
运行控制系统
7
高级的操作功能
8
软件用户界面
9
运行软件
10
故障和报警检修
11
极低功耗电池检测-CN301
Rev 0
4
CN301 LBO
图 4 使得VCC为0V时LBO保持输出有效 电池电压过低时CN301关断电池放电回路 有些应用要求用CN301检测电池的电压,然后根据电池电压的高低,决定是否继续向负载供电。当 电池电压低于设定电压值时,表明电池电量亏损,需要关断电池到负载的放电回路。下面分四种情 形加以说明。 ●情形1:电池最高电压小于6V,CN301控制NMOS晶体管
其中, ILBI 是流入LBI管脚的漏电流; Vrth 是上行阈值。
如需要计算LBO由高电平转到低电平对应的电池电压,只要将上式中的Vrth换成下行阈值Vfth即可。 ILBI X R1就是LBI管脚漏电流引起的误差,如果ILBI=5纳安,R1=2兆欧姆,误差是10毫伏。 所以R1的最大值应该由所允许的最大误差决定,R1和R2的最小值应该由所允许的电池功耗决定。 添加一个外部电容增强电路的抗噪声能力 如果被检测的电压噪声比较严重,可以在被检测电压的正极和GND之间加一个0.1uF的电容,这个电 容要尽量靠近CN301。对于负载电流变化比较大的应用,在LBI和GND之间加一个电容(<1nF)也能够 增强抗噪声能力。 LBI管脚电压的下降沿变化 CN301除了在上电,掉电和电压突变时在LBO管脚输出低电平外,还可以过滤LBI管脚短时间的负方 向毛刺。当毛刺幅度增大时(即在CN301的下行阈值以下的幅度增大),则能滤除的毛刺宽度将减 小。一般情况下,LBI管脚的毛刺低于下行阈值35mV并且持续10us或更短时间时,不会引起CN301 的LBO管脚输出低电平。从LBI管脚到GND加一个旁路电容,可以进一步滤除毛刺的影响。 在VCC到GND接一个电阻使得VCC=0时输出仍然有效 当VCC电压降至1.15V以下时,CN301的LBO管脚不再吸收电流,变成开路状态,即为不确定状态。 大多数的应用是不受影响的,因为大部分的应用在电压为1.15V时已经不能工作。如果需要在电源电 压低于1.15V时LBO管脚处于确定状态,可在LBO管脚和GND之间连接一个电阻,如图4所示。电阻 值的大小不是很关键,一般100KΩ的电阻即可。
CS113发射芯片规格书
深圳市凌承芯电子有限公司CS113ASK/OOK 无线发射芯片概述 CS113E 是一款高性能、高集成度的 ASK/OOK 无线发射芯片,内部包括功率放大 器,全集成锁相环,使能电路,欠压保护电路等,工作频率覆盖 250MHz~450MHz 范 围。
CS113E 采用独特的电路结构和先进的制造工艺,能在 1.8V~3.6V 电压范围内工 作。
该电压范围能满足大多数电池的工作, 1.8V 的最低工作电压可以有效的提高电池利用率,同时适合充电电池应用。
芯片 内部具有欠压保护电路,当电压低于 1.6V 后自动断电,可以有效的保护充电电池, 避免过度放电。
芯片具有新颖的使能控制电路,能大幅降低系统功耗,延长电池寿命。
一方面, 内部锁相环具有锁定检测电路,在环路锁定之前,由于输出频率不稳定,系统在此期 间并不输出功率,在锁定后才开始发射输出;另一方面,当输入无数据时,系统会自 动断电,系统处于零功耗休眠状态,当有数据输入时,系统会快速建立正常工作状态 并输出射频功率信号。
这些措施都有效降低了系统功耗,提高了系统发射效率。
CS113E 工作电压 1.8V~3.6V,温度范围-40°C~85°C,调制方式为 ASK/OOK,数 据速率达到 10kb/s,既适用于超再生系统,也适用于超外差系统的无线发射模块。
特征 高度集成的 UHF 无线发射芯片,外围器件少 频率范围 250MHz~450MHz 发射功率 10 dBm,电流 14 mA 电源电压范围 1.8V~3.6V,低压性能突出,电池利用率高 具有欠压保护,保护电压 1.6V 具有休眠和快速唤醒功能,零待机功耗 数据速率达到 10kb/s SOT23-6 封装应用领域 智能家居 遥控玩具 安防和报警系统 无线传感网络深圳市凌承芯电子有限公司典型应用电路器件参数 参数 器件 X1 R1 (Optional) R2 (Optional) R3 (Optional) C1 C2 (Optional) C3 (Optional) C4 C5 (Optional) C6 C7 C8 C9 (Optional) L1 L2 315MHz 9.84375 0-1 1 100 4.7 10 100 100 8.2 8.2 18 18 4.7 680 47 433.92MHz 13.56 0-1 1 100 4.7 10 100 100 6.8 8.2 18 18 4.7 560 32 单位 MHz kΩ kΩ kΩ μF nF pF pF pF pF pF pF μF nH nH注:C5,C6 和 L2 的值与 PCB 天线有关; 如果 R1 为 0,则不需要 C9,反之,则需要 C9。
芯片技术——充气泵方案高性能单片机芯片
芯片技术一一充气泵方案高性能单片机芯片充气泵是针对车胎充气、监测气体气压等需求而设计的电子产品,其设计原理是通过电动机驱动压缩机,将气体压缩成高压气体,从而实现充气的功能。
它主要由电动机、压缩机、气缸、活塞、压力表等组成。
当电动机启动时,它会驱动压缩机开始工作,将气体压缩在气缸内,从而使气体压力增大。
当气体压力达到一定值时,压力表会显示出压力值,此时电动机会自动停止工作,从而实现自动充气的功能。
充气泵方案的软件设计则是利用主控芯片和气压传感器的配合完成。
气压传感器SIC131-701P是一款气压传感器芯片,主要使用在充气泵及压力表等产品上面。
DSH700芯片小体积、真空绝压封装的低量程芯片,芯片具有恒流/恒压驱动等功能特征。
便携充气泵方案由传感器、高精度ADC芯片、SOC主控芯片及LED显示屏组合而成。
ADC芯片将传感器中所获取的数据通过模拟转换为数字显示在LED屏上面,让人直观获取数据信息。
SOC主控芯片CS∪18p88是一个8位RISC架构的高性能单片机,集成了24Bit高精度ADC和LCD显示模块。
内部集成8k*16Bits的OTP程序存储器。
便携充气泵方案芯片的特性:CSU18P88是一个带24bitADC的8位RISCMCU,内置8kX16位OTP程序存储器。
高性能的RISCCPU:8位单片机MCU内置8kX16位程序存储器OTP488字节数据存储器(SRAM)只有43字指令8级存储堆栈指令周期五档可选2MHz∕lMHz∕500KHz∕250KHZ∕125KHz,默认为500kHz。
模拟特性:24位分辨率内置1/2/4/8/16/32/64/128/256倍PGA内带电荷泵内带稳压器供传感器和调制器外设特性:24位双向I/O口1路蜂鸣器,可选择PT2.7或PT2.3输出6个内部中断(ADC、UART、TIMER。
、TIMER2,RTC,LVD),2个外部中断5个具有唤醒功能的输入口4×16LCD,7×8LED(恒流驱动)内置温度传感器低电压检测(LVD)引脚1路UART应用场合电子衡器精密测量及控制系统。
DW03_V1.0
概述DW03是一款高精度的单节可充电锂电池保护芯片,芯片内部集成了功率管以及高精度的过电压充电、过电压放电、过电流充电和过电流放电等保护电路。
同时,DW03具有短路保护、过温保护、充电器检测和0V电池充电允许等功能。
正常工作状态下,DW03的VDD 脚电压保持在过电压充电保护阈值和过电压放电保护阈值之间,同时DW03的充/放电流在过电流充电保护阈值和过电流放电保护阈值之间,此时DW03内置的功率管导通,既可以使用充电器对电池充电,也可以通过负载对电池放电。
当充/放电保护条件发生时,并持续相应的延时后,DW03内置的功率管开始关闭,此时充/放电过程停止。
DW03对每种保护状态都有相应的恢复条件,当恢复条件满足,并持续相应的延时后,DW03内置的功率管再次导通,芯片重新进入正常工作状态。
DW03采用体积超小的SOT23-3L封装,外围应用电路精简,只需要一个电容和一个电阻。
这非常适合对空间限制要求非常严格的可充电锂电池组的应用。
特点∙集成功率管:R ON=55mΩ∙过电压充电/放电保护∙过电流放电保护∙异常充电/过电流充电保护∙0V电池充电允许∙充电器检测功能∙延时时间内部设定∙负载短路保护∙充电器反接保护∙过温保护∙超低静态电流:工作状态:典型值2.5uA低功耗状态:典型值1.5uA ∙极少的外围元器件∙采用SOT23-3L封装应用∙单节锂离子电池组∙单节锂聚合物电池组典型应用电路管脚SOT23-3L管脚描述极限参数(注1)注1: 最大极限值是指超出该工作范围芯片可能会损坏。
推荐工作范围是指在该范围内芯片工作正常,但不完全保证满足个别性能指标。
电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电气参数规范。
对于未给定的上下限参数,该规范不予保证其精度,但其典型值合理反映了器件性能。
注2:环境温度升高最大功耗会减小,这是由T JMAX,ѲJA和环境温度T A所决定的。
最大允许功耗为P DMAX=(T JMAX-T A)/ ѲJA或是极限参数范围给出的数值中比较低的那个值。
yihi芯片
yihi芯片
YiHi芯片是一种高性能芯片,主要用于电子烟、电子设备和
电子烟调节器等产品中。
该芯片具有多种功能和特色,能够提供用户更好的使用体验和优质的性能。
首先,YiHi芯片采用了先进的技术和独特的设计,以实现更
精确的温度控制和更准确的电压调节。
用户可以通过设置温度和功率来调整电子烟的输出,以满足不同的吸烟需求和个人口味。
YiHi芯片还支持多种工作模式,如温度控制模式、功率
控制模式和曲线模式等,用户可以根据自己的需要来选择合适的模式。
其次,YiHi芯片具有较高的效率和稳定性。
该芯片采用了高
效的电荷泵技术和高精度的电压稳定器,可以将电池电压稳定输出,避免电池电压过低或电压波动对设备性能的影响。
同时,YiHi芯片还具有较低的功耗和短路保护功能,确保设备的安
全使用和长时间的续航能力。
此外,YiHi芯片还支持OTA(无线升级)技术,可以通过无
线网络进行固件升级。
这使得用户可以方便地获取最新的软件和功能更新,同时也提高了设备的兼容性和稳定性。
YiHi芯
片还具有良好的扩展性,可以与其他硬件和软件进行良好的兼容,为用户提供更多的选择和个性化的设置。
总的来说,YiHi芯片是一种优秀的电子烟芯片,具有高效、
稳定、精确的特点。
它能够提供用户更好的使用体验和更满足
个性化需求的功能。
无论是初学者还是烟民,都可以通过YiHi芯片来享受到更好的电子烟体验。
为物联网设计的超低能耗芯片,从此与电池说再见
为物联网设计的超低能耗芯片,从此与电池说再见
物联网为我们带来了美好的憧憬,但如果这意味着要为数十件设备充电,从智能手表到温控器林林总总,它很容易就变成一场噩梦,更不用说本月底的能源法案了。
幸运的是,事情并不一定非得这样。
位于夏洛茨维尔的Psikick公司一直在研发一种名为亚阈值处理(subthreshold processing)的技术,它能够解决这类问题,并向我们提供一个不需要使用电池的未来。
亚阈值处理,该公司联合创始人兼首席执行官布伦丹-理查德森(Brendan Richardson)告诉我,在上世纪70年代就形成理论并为人所知了。
一些早期的电子表采用了亚阈值电路,以节省能耗和高效地利用电池。
但它从来没有被广泛开发过,因为能耗一直不是电路设计的重点直到最近。
它的原理是什幺呢?其基本概念是,虽然电路中电源电压低于某一阈值的晶体管传统上被认为是始终关闭的,但实际上仍会有少量电流流动,这种漏电流可以被用来进行一些实用的操作。
它足以支持心电图监控、无线传感应用、振动监测以及其他只需要几十兆赫兹电流就能运行的活动。
经过多年的试验,Psikick团队得以设计出这样一种片上系统(SoC),它拥有与市面上或实验室中同类片上系统相同或更强大的功能,但能耗却只有前者的百分之一甚或千分之一。
这本身就已经是个好消息,但该方案真正。
高频电流探头CP0030A,CP0030H可替代泰克TCP0020,TCP0030A
DC-12MHz (图 7) ≤29ns
DC-6MHz (图 10) ≤58ns
DC-5MHz (图 13) ≤70ns
连续电流
CP0030A 30Arms 图 2.a
50Arms
160Arms
350Arms
500Arms
最大值
CP0030H 30Arms 图 2.b
(图 5)
(图 8)
(图 11)
CP0030A/H 体积轻巧,可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流, 同时仍能夹住直径达 5mm 的导线;可以测量 35A 的连续电流和 50A 的峰值电流,CP0030A 提供宽,CP0030H 提供 100MHz 带宽;探头具有 35A/30A(10X)和 5A(1X)两个量程可选择,5A(1X)量程特别适用于小电流测量, 分辨率高达 1mA。
被测电流超过量程后,指示灯亮红色,并有报警声,提示切换量程。 6. 消磁指示灯
按下消磁按键后,该指示灯亮绿色,消磁结束后,指示灯灭。消磁若成功,蜂鸣器“嘀嘀”两声;消 磁若失败,蜂鸣器“嘀”声延长,大约 1s。 7. 量程(Range)指示灯
指示当前量程状态。 8. 消磁自动调零(Degauss AutoZero)按钮
五、技术规格
型号
CP0030A/ CP0030H
CP0050A
CP0150A
CP0300A
CP0500A
带宽(-3dB) 上升时间
CP0030A
CP0030H CP0030A CP0030H
DC-55MHz (图 1.a)
DC-100MHz (图 1.b) ≤7ns ≤3.5ns
DC-50MHz (图 4) ≤7ns
CS0301锂电池
CS0301锂电池,蓄电充电管理芯片特性●适合单节,多节锂电池,蓄电池充电控制●具有涓流、恒流、恒压三种充电方式●采用PWM脉冲宽度调制方式充电●具有短路、过温、过压保护功能●支持双槽式充电器●内置振荡发生电路●内置高精度采样电路●双路LED输出指示●涓流、恒流、饱和电流、恒压、过温值可由外部灵活调节应用手机、对讲机、便携式DVD、数码相机,电动车等电子产品的电池充电器概述CS00301是一款高精度智能型锂电池充电管理芯片,具有功能全、价格低、集成度高,外部电路简单,调节方便,可靠性好等特点。
该芯片采用PWM脉宽调制方式充电,有涓流、恒流、恒压三种充电模式,内置高精度采样电路,电压判断精度高,充电饱和度高,具有多种故障保护功能,逆向漏电流小,与不同的外电路配合,可完全满足单节,多节锂电池,蓄电池充电要求。
该芯片是通过检测电池电压状态来决定充电状态的。
当电池电压低于预充电电压时,芯片自动进行预充电;当电池电压高于预充电电压而低于恒压充电电流时,芯片开始对电池进行恒流充电,充电电流外部可调;当电池电压上升到恒压充电电压以上的时候,芯片自动进入恒压充电;当充电电流小于充饱电流时,充电结束。
当电池充电端口短路时,芯片减小充电电流,进行短路保护;在充电过程中,芯片通过电池内部的热敏电阻,对充电温度进行控制,当电池温度高于设定的温度时,停止充电;当电压恢复到温度内,继续进行充电。
管脚排列极限参数电源电压V dd------ 3.0V ~ 7.0V输入口电压------ -0.5V ~ Vdd+0.5V结温------ 150℃工作温度------ -40 ~+85℃保存温度------ -65 ~+150℃注:超出所列的极限参数可能导致器件的永久性损坏。
以上给出的仅仅是极限范围,在这样的极限条件下工作,器件的技术指标将得不到保证,长期在这种条件下还会影响器件的可靠性。
电学参数功能框图芯片典型应用电路典型应用电路工作参数管脚功能描述端,开漏输出。
单节锂电池充电芯片
单节锂电池充电芯片单节锂电池充电芯片是一种用于锂电池充电的电子元件,其主要功能是控制充电电流和电压,以保证电池充电过程的安全和高效。
首先,单节锂电池充电芯片需要具备对电池的充电状态进行检测和监控的功能。
它可以通过读取电池的电压、电流和温度等参数,来判断电池的充电状态,从而实时监控电池的充电过程,并根据需要调整充电参数,以达到最佳的充电效果。
其次,单节锂电池充电芯片需要具备充电电流和电压的控制功能。
通过控制充电电流和电压,可以确保电池的充电过程在安全范围内进行,避免因过快充电造成电池的过热和损坏。
同时,在充电过程中,充电电流和电压也可以根据电池的实际情况进行动态调整,以满足不同电池的充电需求。
另外,单节锂电池充电芯片还需要具备充电保护功能。
在电池充电过程中,可能会因充电电流过大或其他原因导致电池的电压过高或过低,从而对电池的性能和寿命产生不利影响。
单节锂电池充电芯片可以通过监控电池的电压和电流,并根据设定的阈值进行保护,及时停止或调整充电过程,以保护电池的安全和延长电池的寿命。
此外,单节锂电池充电芯片还需要具备充电效率的优化功能。
充电效率主要受到电池的内阻、充电电流和电压的控制等因素的影响。
单节锂电池充电芯片可以通过优化充电参数,提高充电电流和电压的利用率,从而提高充电效率,减少能量的浪费。
最后,单节锂电池充电芯片还需要具备对充电过程进行监控和保护的功能。
通过对充电电流、电压和温度等参数的实时监测,可以及时发现充电过程中的异常情况,并采取相应的措施进行保护,避免因电池充电过程中的故障或错误操作导致的安全事故。
综上所述,单节锂电池充电芯片是一种重要的电子元件,它可以有效控制和保护锂电池的充电过程,使其充电安全、高效,并延长电池的使用寿命。
随着锂电池在移动设备、电动车等领域的广泛应用,单节锂电池充电芯片也在不断发展和完善,以更好地满足市场的需求。
快充协议芯片工作原理
快充协议芯片工作原理近几年,随着移动设备的普及,快充技术逐渐成为了手机行业的一个热点话题,其中快充协议芯片是快充技术的核心部件之一。
在本文中,我们将对快充协议芯片的工作原理进行详细的阐述,带领读者深入了解快充协议芯片。
1. 什么是快充协议芯片快充协议芯片是一种集成了快充管理和控制功能的芯片,其主要作用是通过控制电源和充电电流的输出,实现对移动设备的快速充电。
由于不同品牌、不同型号的手机,其快充协议是不一样的,因此,快充协议芯片也需要针对不同的设备进行适配。
2. 快充协议芯片的工作原理快充协议芯片主要包括如下几个部分:(1)PD协议部分快充协议芯片需要支持PD协议,该协议可以实现USB接口设备之间的标准化通信,对于快充来说,其最关键的作用是支持直流电源的通信。
当设备插入快充适配器时,快充协议芯片可以通过PD协议部分向适配器发送充电需求信号,从而控制适配器输出电流和电压值。
(2)快充算法部分在设备请求快速充电之后,快充协议芯片需要通过内置的快充算法,根据不同的设备类型、电池状态等信息,自动调整充电电流和充电电压,以达到快速充电的目的。
同时,快充算法也需要对电流和电压进行限制,保证设备的电池能够安全、稳定地充电。
(3)输出控制部分快充协议芯片的输出控制部分主要是针对输出电流和电压的控制。
在设备请求快速充电后,快充协议芯片可以通过该部分向充电器发送控制信号,控制充电器输出的电流和电压,保证了设备能够快速充电,并且电量充满后能够适时停止充电,避免损害设备电池。
3. 快充协议芯片的适用范围快充协议芯片主要适用于智能手机、平板电脑等移动设备,其作用是实现对设备的快速充电,并具有安全、稳定的保障作用,提高用户使用体验。
随着科技的不断进步,快充协议芯片的适用范围也在逐渐扩大,预计未来将会应用于更多家用电器等领域。
总之,快充协议芯片是实现快速充电的核心部件之一,其通过PD协议部分、快充算法部分和输出控制部分的协同作用,实现了对移动设备的快速、安全、稳定充电。
impres电池[指南]
IMPRES数字对讲机智能锂电池000000QMB4077/QMB4066锂离子电池是福建泉州泉顺通讯科技有限公司研制的一款新型的IMPRES智能型锂电池,该电池可以完美匹配摩托罗拉MOTOTRBO系列对讲机XiR P8200、XiR P8208 、XiR P8260、XiR P8268、XRP6550等型号双向无线对讲机。
000000MOTOTRBO系列对讲机标配了IMPRES能源解决方案。
IMPRES能源解决方案是一套先进的Tri-Chemistry能源系统,由摩托罗拉公司开发。
该能源系统包括(a)IMPRES 电池,(b)IMPRES自适应单座充电器,(c)能够让IMPRES兼容的对讲机与IMPRES电池之间进行通信的对讲机硬件及软件。
000000IMPRES电池与IMPRES充电器使用时具有延长电池的使用寿命,降低充电是的发热,自动记录电池的使用情况,并将信息储存在IMPRES电池中,在需要执行修复电池时维护电池,无需专业人员即可对电池进行管理和维护等优点。
000000 IMPRES电池也是跨时代的产品,泉顺通讯的研发团队很早的投入IMPRES电池及充电器芯片的研制,经过数月的技术攻关及厂内测试,逐步的攻破了多个技术壁垒,成功研制IMPRES电池芯片,使其电池能完美的匹配摩托罗拉原装的IMPRES充电器及MOTOTRBO系列对讲机,实现与原装的IMPRES产品完美兼容。
0000000产品特性:0000001.智能锂电池可以正常的在原装IMPRES充电器和支持IMPRES数据读取的对讲机上面工作。
0000002.智能锂电池会定期性的启动自我修复模式,即和原装IMPRES电池一样的(持续黄灯)修复模式;0000003.智能锂电池可以手动切换充电模式,在正常快速充电(持续红灯)模式下“手动启动修复程序”或者锂电池修复时(持续黄灯)模式下“手动终止修复模式”,即取出电池并在5秒内再次插入该电池进行模式的切换。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
CS00301专用芯片数据手册
一、概述
CS00301是一款高精度智能型锂电池充电芯片,具有集成度高,外部电路简单,调节方便,可靠性好,保护措施齐等特点。
该芯片采用脉宽调制方式充电,有涓流、恒流、恒压三种充电模式,内置高精度采样电路,电压判断精度高,充电饱和度高,具有多种故障保护功能,逆向漏电流小,与不同的外电路配合,可满足大多数锂电池充电要求。
二、特性
・双路LED输出指示
・支持双槽式充电器
・脉冲宽度调制方式
・涓流转恒流转恒压充电方式
・短路、过温、过压保护功能
・内置高精度采样电路
・内置振荡发生电路
・电压判断精度误差<±1%
・充电饱和度≥90%
・逆向漏电流小于0.1mA
・电路性能稳定,抗干扰能力强
三、芯片管脚说明:
序号管脚名功能说明
1
P+电池正极电压输入引脚
2
FULL充饱LED指示引脚
3
PWM充电脉冲输出引脚
4
CHG充电LED指示引脚
5
RST复位引脚
6
MINITRIM 4.2V电压调整引脚
7
OSC时钟输入引脚
8
VSS电源地引脚
9
P-电池负极电压输入引脚
10
CFREF充电饱和比较参考引脚
11
PT温度比较输入引脚
12
TREF温度比较参考引脚
13
CCREF恒流充电比较参考引脚
14
CVREF恒压充电比较参考引脚
15
VDD电源引脚
16
CVIN恒压充电比较输入引脚
四、功能框图
芯片工作参数:
限定值
参数符号
单位
最小值典型值最大值
外部输入电压Vin 5.0 5.2 6.2 V 涓流转恒流电压Vmin 2.0 2.5 3.0 V
涓流充电电流Ipre 20 - 100 mA 恒流充电电流Irpd 250 300 350 mA
恒压充电电压Viso 4.14 4.20 4.24 V
充饱关断电流Ico 20 40 60 mA 充电饱和度Rsat 90 - - %
逆向漏电流Ileak - - 0.2 mA
PWM频率值Fpwm 可调9K 可调Hz
纹波电压值Vpp 50 100 200 mV
六、芯片功能描述
1.上电后FULL和CHG管脚同时输出高电平1秒钟;
2.当电池没有装入时FULL和CHG管脚输出低,指示无电池;
3.当电池插入且P+管脚电压<2.5V时,进行涓流充电,PWM管脚输出小占空比的方波,CHG管脚输出频率为1Hz的方波;
4.当电池插入,P+管脚电压>2.5V且CVIN管脚电压>CVREF管脚电压时,PWM输出动态调节的脉宽,进行恒流充电,CHG管脚输出高电
平,指示正常充电;
5.当电池插入且CVIN管脚电压≈CVREF管脚电压时,进行恒压充电,PWM输出的脉宽逐渐减小,CHG管脚输出高电平,指示正常充电;
6.当电池插入且P-管脚电压<CFREF管脚电压时,停止充电,FULL管脚输出高电平,指示充饱;
7.当电池插入,CVIN管脚电压>CVREF管脚电压时,认为电池过压,停止充电,FULL管脚输出高电平;
8.当P+管脚电压<2.5V时,PWM输出的脉宽减小,进行短路保护,CHG 管脚输出频率为1Hz的方波;
9.当pT管脚电压<TREF管脚电压时,PWM输出的脉宽减小,进行过温保护,CHG管脚输出频率为1Hz的方波;
10.各种状态之间的转换时间小于1秒钟;
七、典型应用电路状态描述
1.上电后绿色和红色LED同时点亮,显示橙色1秒钟;
2.当电池没有装入充电器时LED灭,指示无电池;
3.当电池插入且电池电压小于2.5V时,进行涓流充电,红色LED闪烁;
4.当电池插入且电池电压2.5V<V bat<4.2V时,进行恒流充电,红色LED 点亮,指示正常充电;
5.当电池插入且电池电压V bat≈4.2V时,进行恒压充电,红色LED点亮,指示正常充电;
6.当电池插入,电池电压Vbat>4.2V时,绿色LED点亮,停止充电,指示电池充饱;
7.当电池插入且充电电流小于充饱电流时,绿色LED点亮,停止充电,指示电池充饱;
8.当P+和P-端短路时,红色LED闪烁,指示短路故障;
9.当电池温度超过允许值时,红色LED闪烁,指示电池过温;
八、应用电路说明
1.可调节R4,R5,R6,R7的阻值,得到不同的恒流、过温、充饱关断电流的参考电压;
2.可调节R13得到不同的过温输入电压;
3.可调节R8,R9得到不同的恒压输入电压;
4.可调节R12得到不同的过压电压值;
5.可调节R10,R11并决定是否短路k1,k2来精确的得到恒压电压值;
6.可以调节R15得到不同的充电电流输入电压;
7.应注意电路恒流充电时的PWM管脚脉冲信号的占空比不小于1:15,如图:。
