泵类振动标准
泵类振动标准
分类中心高/mm
≤225>225-550
>550转速/(r/min)
第一类
≤180≤1000-第二类
>1800-4500>1800-1800>600-1500第三类
>4500-12000>1800-4500>1500-3600第四类
->4500-12000>3600-12000泵类振动标准
泵类也是状态监测与故障诊断工作中接触较多的设备,我国国家标准GB-10889-1989“泵的振动测量与评价方法”等效采用ISO2373-1974来评定泵的振动烈度等级,见表19和表20。
表19 GB 10889-1989泵的分类
注:1.卧式泵的中心高规定为由泵的轴线到泵的底座上平面间的距
离。
2.立式泵本来没有中心高,为了评价它的振动级别,取一个相当尺寸当做立式泵的中心高:即把立式泵的出口法兰密封面到泵轴线间的投影距离规定为它的相当中心高。
表20 GB 10889-1989泵的振动标准
该标准适用于除潜液泵、往复泵以外的各种形式的泵和泵用调速液力耦合器,转速范围为600-1200r/min。标准规定将主要测点上在三种不同的流量工况下测得的振动速度有效值中的最大的一个定为泵的振动烈度。
泵类振动标准
泵类振动标准
泵类也是状态监测与故障诊断工作中接触较多的设备,我国国家标准GB-10889-1989“泵的振动测量与评价方法”等效采用ISO2373-1974来评定泵的振动烈度等级,见表19和表20。
表19 GB 10889-1989泵的分类 注:1.卧式泵的中心高规定为由泵的轴线到泵的底座上平面间的距离。
2.立式泵本来没有中心高,为了评价它的振动级别,取一个相当尺寸当做立式泵的中心高:即把立式泵的出口法兰密封面到泵轴线间的投影距离规定为它的相当中心高。
表20 GB 10889-1989泵的振动标准 分类 中心高/mm
≤225
>225-550 >550 转速/(r/min )
第一类
≤180 ≤1000 - 第二类
>1800-4500 >1800-1800 >600-1500 第三类
>4500-12000 >1800-4500 >1500-3600 第四类 - >4500-12000 >3600-12000
该标准适用于除潜液泵、往复泵以外的各种形式的泵和泵用调速液力耦合器,转速范围为600-1200r/min。标准规定将主要测点上在三种不同的流量工况下测得的振动速度有效值中的最大的一个定为泵的振动烈度。
对石油化工用离心式压缩机及汽轮机,API617、API612标准规定,在制造厂进行机械运转试验时,转子振动位移的峰峰值不应超过A 值或μm 中的较小值,A=(12000/n)1/2,n为最大连续工作转速。对石化大机组,转子实际运行中振幅的许可值应该遵照制造商的规定。在无制造商规定时,也可以认为:
水泵振动标准
水泵振动标准通常以振动幅度和自频率来衡量。在我国,水泵振动值的标准为25MM (自频率值约3-4HZ)。这一标准来源于减振器厂商所提供的弹簧减振器的额定挠度,适用于650转每分钟的水泵隔振。
当水泵转速低于650转每分钟时,建议使用40以下挠度的弹簧隔振器。弹簧直径应不少于其在额定负载下高度的0.8倍;弹簧须具备一定的额外行程,至少等于额定静挠度的50%;弹簧的水平刚度至少是垂直钢度的100%,以保证减振器的稳定性。
此外,水泵振动要求还包括以下几点:
1. 确定结构物在线弹性范围内的动力特性,如所有有意义的自振频率和相应的振型,以及阻尼值。这些动力特性可以通过模型试验或原型试验求得。
2. 确定各种特定荷载下的动力反应,如动应力和位移等。原型结构的动力试验主要有人工加振和利用自然振动两种措施。模型试验的动力试验目前主要有激振器和振动台两种方法。
3. 水流的脉动激发结构物振动,而结构物的振动又对水流的脉动产生制约作用,这两种作用达到平衡,使振动呈相对稳定状态。如绕流物体后稳定的卡门涡街引起的物体振动。
泵类振动标准
泵类振动标准
泵类也是状态监测与故障诊断工作中接触较多的设备,我国国家标准GB-10889-1989“泵的振动测量与评价方法”等效采用ISO2373-1974来评定泵的振动烈度等级,见表19和表20。
表19 GB 10889-1989泵的分类
该标准适用于除潜液泵、往复泵以外的各种形式的泵和泵用调速液力耦合器,转速范围为600-1200r/min。标准规定将主要测点上在三种不同的流量工况下测得的振动速度有效值中的最大的一个定为泵的振动烈度。
对石油化工用离心式压缩机及汽轮机,API617、API612标准规定,在制造厂进行机械运转试验时,转子振动位移的峰峰值不应超过A 值或25.4μm中的较小值,A=25.4(12000/n)1/2,n为最大连续工作转速。对石化大机组,转子实际运行中振幅的许可值应该遵照制造商的规定。在无制造商规定时,也可以认为:
小于A值时为优良状态,A为25.4(12000/n)1/2 或25.4μm中的较小值;
大于A值、小于B值时为合格状态,B=(1.6~2.5)A,转速较低时取大
值,转速高时取小值,B值可设为低报警值;
大于B值、小于C值时为不合格状态, C=1.5B ,C为高报警值或连锁值;大于C值为不允许状态。
另外,当振动值变化的增量超过报警值(B值)的25%时,应受到关注。1毫米=1000μm(微米)=100丝一毫米=100丝
辅机振动是用转速分类的,一般1500转以上的不大于5丝,
1500到1000转的不大于8.25丝,750到1000转的不于10
丝,750转以下的不大于12.5丝。大致如此。

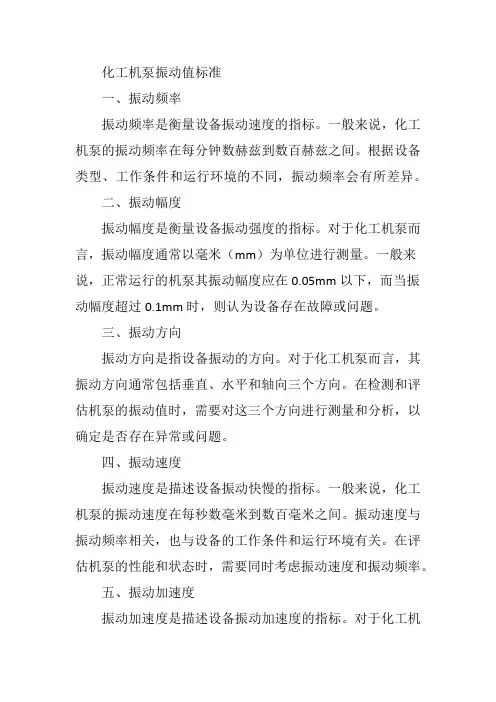

化工机泵振动值标准
化工机泵振动值标准
一、振动频率
振动频率是衡量设备振动速度的指标。一般来说,化工机泵的振动频率在每分钟数赫兹到数百赫兹之间。根据设备类型、工作条件和运行环境的不同,振动频率会有所差异。
二、振动幅度
振动幅度是衡量设备振动强度的指标。对于化工机泵而言,振动幅度通常以毫米(mm)为单位进行测量。一般来说,正常运行的机泵其振动幅度应在0.05mm以下,而当振动幅度超过0.1mm时,则认为设备存在故障或问题。
三、振动方向
振动方向是指设备振动的方向。对于化工机泵而言,其振动方向通常包括垂直、水平和轴向三个方向。在检测和评估机泵的振动值时,需要对这三个方向进行测量和分析,以确定是否存在异常或问题。
四、振动速度
振动速度是描述设备振动快慢的指标。一般来说,化工机泵的振动速度在每秒数毫米到数百毫米之间。振动速度与振动频率相关,也与设备的工作条件和运行环境有关。在评估机泵的性能和状态时,需要同时考虑振动速度和振动频率。
五、振动加速度
振动加速度是描述设备振动加速度的指标。对于化工机
泵而言,其振动加速度通常以重力加速度(g)为单位进行测量。一般来说,正常运行的机泵其振动加速度应在0.1g以下,而当振动加速度超过0.2g时,则认为设备存在故障或问题。
iso水泵振动标准
iso水泵振动标准
ISO10816对水泵振动值的规定如下:
水泵工作时,振动速度值不应超过水泵所在设备基础的振速变化特性曲线上相应运行点振速值的1.2倍(mm/s)。水泵关闭时,振速值不应超过水泵所在设备基础振速变化曲线上相应运行点振速值的0.6倍(mm/s)。
水泵振动的标准通常涉及两个主要因素:振动幅度和自频率。在我国,水泵振动的标准为25mm(自频率值约为3-4HZ),这一标准来源于减振器厂商所提供的弹簧减振器的额定挠度,适用于650转每分钟的水泵隔振。当水泵转速低于650转每分钟时,建议使用40以下挠度的弹簧隔振器。
需要注意的是,具体应用中,所需的振动值标准可能会因设备、制造商等因素而有所不同。因此,生产或维护人员应了解设备的相关要求,并选择相应的振动值标准使用。
以上信息仅供参考,如有需要,建议咨询专业人士获取更准确的信息。
多级泵振动值标准范围
多级泵振动值标准范围
多级泵的振动值标准范围通常根据相关行业标准和厂家规范来确定,这些标准和规范可能会有所不同。以下是一般情况下多级泵的振动标准范围的参考值:
1. ISO标准:根据ISO 10816-1标准,多级离心泵的振动速度(rms)标准范围通常为:
- 水平方向:≤2.8 mm/s
- 垂直方向:≤4.5 mm/s
2. API标准:根据API 610标准,多级离心泵的振动速度标准范围通常为:
- 水平方向:≤1.1 mm/s
- 垂直方向:≤2.0 mm/s
需要注意的是,以上数值仅为参考范围,具体的振动标准范围可能因不同的应用和设备类型而有所差异。此外,振动水平还应结合具体设备的使用环境、转速和工作条件等因素进行评估和判断。
在实际使用中,建议根据具体的设备制造商提供的技术资料和说明书来确定多级泵的振动标准范围。同时,定期进行振动监测和维护,以确保多级泵正常运行和提高设备的可靠性。
水泵震动要求标准
水泵震动要求标准
水泵震动要求的标准通常是根据国家或地区的相关规范和标准制定的。下面是一般情况下水泵震动要求的常见标准和要求:
1. 国家标准:不同国家对于水泵震动的要求可能会有所不同,通常会有相应的国家标准规定水泵震动的限值。
2. 行业标准:一些行业组织或协会也可能会发布相关的水泵震动要求的标准,以保证使用的水泵在特定行业中的安全性和稳定性。
3. 制造商规范:水泵制造商通常会根据自身的技术和经验制定一些水泵震动要求的规范,以确保其产品的稳定性和可靠性。
一般来说,水泵震动要求的标准可以包括以下几个方面:
1. 震动限值:标准会规定水泵在运行时的震动限值,一般以速度或加速度的形式表示,例如以mm/s或m/s^2为单位。
2. 测量方法:标准可能会规定测量水泵震动的方法和设备,以确保测量结果的准确性和可比性。
3. 评估标准:标准会规定对于测量结果的评估标准,例如判断震动是否超过了预定限值,是否需要采取相应的措施进行调整和修复等。
4. 质量控制要求:标准可能会规定水泵制造商或使用单位应该
对水泵震动进行常规的监测和检查,以确保水泵的正常运行和安全性。
需要注意的是,具体的水泵震动要求标准可能会因不同的国家、行业和应用领域而有所差异,因此在具体应用中应该遵循相应的地方规范和标准。
api610 泵振动标准
api610 泵振动标准
API610标准是美国石油协会颁布的离心泵振动标准,适用于石油、天然气、炼油、化工等行业的离心泵。该标准的评级方式和ISO10816-1标准类似,也分为振幅和频率两个方面进行评价。振幅评级分为四级,分别为1X、2X、3X、4X级,其中1X级为最严格的评级标准;频率评级分为三级,分别为I、II、III级,其中I级为最严格的评级标准。
此外,引起离心泵振动的原因包括泵本体设计原因和外部条件因素两大类。泵本体设计原因引起的振动主要体现在两个方面:机械引起的振动和水力引起的振动。机械引起的振动主要由转子部件不平衡、轴发生弯曲或变形、动/静零部件发生摩擦、轴承发生磨损、泵接近临界转速运行、零部件松动或损坏等原因所引起。
请注意,API 610标准的泵振动标准可能会随着技术进步和行业发展而更新和变化。因此,对于具体的泵振动标准和要求,建议参考最新的API 610标准和相关技术文献,或者咨询相关领域的专家。
泵类振动标准
泵类振动标准
泵类也就是状态监测与故障诊断工作中接触较多得设备,我国国家标准GB-10889-1989“泵得振动测量与评价方法”等效采用ISO2373-1974来评定泵得振动烈度等级,见表19与表20。
表19 GB 10889-1989泵得分类
注:1、卧式泵得中心高规定为由泵得轴线到泵得底座上平面间得距离。
2、立式泵本来没有中心高,为了评价它得振动级别,取一个相当尺寸当做立式泵得中心高:即把立式泵得出口法兰密封面到泵轴线间得投影距离规定为它得相当中心高。
表20 GB 10889-1989泵得振动标准
该标准适用于除潜液泵、往复泵以外得各种形式得泵与泵用调速液力耦合器,转速范围为600-1200r/min。标准规定将主要测点上在三种不同得流量工况下测得得振动速度有效值中得最大得一个定为泵得振动烈度。
对石油化工用离心式压缩机及汽轮机,API617、API612标准规定,在制造厂进行机械运转试验时,转子振动位移得峰峰值不应超过A 值或25、4μm中得较小值,A=25、4(12000/n)1/2,n为最大连续工作转速。对石化大机组,转子实际运行中振幅得许可值应该遵照制造商得规定。在无制造商规定时,也可以认为:
小于A值时为优良状态,A为25、4(12000/n)1/2 或25、4μm中得较小值;
大于A值、小于B值时为合格状态,B=(1、6~2、5)A,转速较低时取大值,转速高时取小值,B值可设为低报警值;
大于B值、小于C值时为不合格状态, C=1、5B ,C为高报警值或连锁值;大于C值为不允许状态。
泵类振动标准
泵类振动标准
泵类也是状态监测与故障诊断工作中接触较多的设备,我国国家标准GB-10889-1989“泵的振动测量与评价方法”等效采用ISO2373-1974来评定泵的振动烈度等级,见表19和表20。
表19 GB 10889-1989泵的分类
注:1.卧式泵的中心高规定为由泵的轴线到泵的底座上平面间的距离。
2.立式泵本来没有中心高,为了评价它的振动级别,取一个相当尺寸当做立式泵的中心高:即把立式泵的出口法兰密封面到泵轴线间的投影距离规定为它的相当中心高。
表20 GB 10889-1989泵的振动标准
该标准适用于除潜液泵、往复泵以外的各种形式的泵和泵用调速液力耦合器,转速范围为600-1200r/min 。标准规定将主要测点上在三种不同的流量工况下测得的振动速度有效值中的最大的一个定分类 中心高/mm
≤225 >225-550
>550 转速/(r/min )
第一类
≤180 ≤1000 - 第二类
>1800-4500 >1800-1800 >600-1500 第三类
>4500-12000 >1800-4500 >1500-3600 第四类 - >4500-12000 >3600-12000
为泵的振动烈度。
泵类振动标准
泵类振动标准
泵类也是状态监测与故障诊断工作中接触较多的设备,我国国家标准GB-10889-1989“泵的振动测量与评价方法”等效采用ISO2373-1974来评定泵的振动烈度等级,见表19和表20。
表19 GB 10889-1989泵的分类
该标准适用于除潜液泵、往复泵以外的各种形式的泵和泵用调速液力耦合器,转速范围为600-1200r/min。标准规定将主要测点上在三种不同的流量工况下测得的振动速度有效值中的最大的一个定为泵的振动烈度。
对石油化工用离心式压缩机及汽轮机,API617、API612标准规定,在制造厂进行机械运转试验时,转子振动位移的峰峰值不应超过A 值或25.4μm中的较小值,A=25.4(12000/n)1/2,n为最大连续工作转速。对石化大机组,转子实际运行中振幅的许可值应该遵照制造商的规定。在无制造商规定时,也可以认为:
小于A值时为优良状态,A为25.4(12000/n)1/2 或25.4μm中的较小值;
大于A值、小于B值时为合格状态,B=(1.6~2.5)A,转速较低时取大
值,转速高时取小值,B值可设为低报警值;
大于B值、小于C值时为不合格状态, C=1.5B ,C为高报警值或连锁值;大于C值为不允许状态。
另外,当振动值变化的增量超过报警值(B值)的25%时,应受到关注。1毫米=1000μm(微米)=100丝一毫米=100丝
辅机振动是用转速分类的,一般1500转以上的不大于5丝,
1500到1000转的不大于8.25丝,750到1000转的不于10
丝,750转以下的不大于12.5丝。大致如此。
泵类振动标准
泵类振动标准
泵类也是状态监测与故障诊断工作中接触较多的设备,我国国家标准GB-10889-1989“泵的振动测量与评价方法”等效采用ISO2373-1974来评定泵的振动烈度等级,见表19和表20。
表19 GB 10889-1989泵的分类
注:1.卧式泵的中心高规定为由泵的轴线到泵的底座上平面间的距离。
2.立式泵本来没有中心高,为了评价它的振动级别,取一个相当尺寸当做立式泵的中心高:即把立式泵的出口法兰密封面到泵轴线间的投影距离规定为它的相当中心高。
表20 GB 10889-1989泵的振动标准
该标准适用于除潜液泵、往复泵以外的各种形式的泵和泵用调速液力耦合器,转速范围为600-1200r/min。标准规定将主要测点上在三种不同的流量工况下测得的振动速度有效值中的最大的一个定为泵的振动烈度。
对石油化工用离心式压缩机及汽轮机,API617、API612标准规定,在制造厂进行机械运转试验时,转子振动位移的峰峰值不应超过A 值或25.4μm中的较小值,A=25.4(12000/n)1/2,n为最大连续工作转速。对石化大机组,转子实际运行中振幅的许可值应该遵照制造商的规定。在无制造商规定时,也可以认为:
小于A值时为优良状态,A为25.4(12000/n)1/2 或25.4μm中的较小值;
大于A值、小于B值时为合格状态,B=(1.6~2.5)A,转速较低时取大值,转速高时取小值,B值可设为低报警值;
大于B值、小于C值时为不合格状态, C=1.5B ,C为高报警值或连锁值;大于C值为不允许状态。
水泵震动要求标准
水泵震动要求标准
1. 介绍:该标准适用于各类水泵,在正常运行过程中所允许的最大震动范围。震动
是指水泵在工作时的振动力和振动速度。
2. 目的:减少水泵在运行过程中的震动,降低振动对设备和周围环境的影响,保证
水泵的稳定运行。
3. 定义:
a. 振动力(Vibration force):水泵在工作时产生的振动力或振动的应力。
b. 振动速度(Vibration velocity):水泵在工作时产生的振动速度或振动的变化速度。
4. 要求:
a. 振动力限制:根据水泵的不同类型和功率,确定合理的振动力限制。通常情况下,振动力不应超过设备安全额定值的10%。
b. 振动速度限制:根据水泵的不同类型和工作环境,确定合理的振动速度限制。一
般振动速度不应超过水泵设备初始工作状态下的1.5倍。
c. 震动频率:对于水泵的震动频率,要求在正常运行范围内,不得出现异常频率或
过高的震动频率。
d. 测量方法:采用合适的振动测量仪器对水泵进行定期的振动测试,以确保其符合
标准要求。
e. 震动和噪音控制:同样需要考虑水泵所产生的噪音情况,并在设计和使用过程中
采取相应措施进行控制和降噪。
5. 检测与评估:水泵运行过程中的振动应定期进行检测和评估,以确保其处于正常
工作状态。如出现异常振动情况,应及时采取对策,进行维修和调整。
6. 标准修订:本标准将根据技术发展和实际应用情况进行修订和完善,以确保对水
泵震动控制的要求能适应不断变化的市场需求和技术水平。
注:本标准不包括具体型号和品牌的水泵产品,仅为了指导水泵制造商、设计师和使
用方在水泵震动控制方面的工作提供参考依据。
泵类振动标准
泵类振动标准集团档案编码:[YTTR-YTPT28-YTNTL98-UYTYNN08]
泵类振动标准
泵类也是状态监测与故障诊断工作中接触较多的设备,我国国家标准GB-10889-1989“泵的振动测量与评价方法”等效采用ISO2373-1974来评定泵的振动烈度等级,见表19和表20。
表19GB10889-1989泵的分类
的中心高规定
为由泵的轴线
到泵的底座上
平面间的距
离。
2.立式泵
本来没有中心高,为了评价它的振动级别,取一个相当尺寸当做立式泵的中心高:即把立式泵的出口法兰密封面到泵轴线间的投影距离规定为它的相当中心高。
表20 GB 10889-1989泵的振动标准
该标准适用于除潜液泵、往复泵以外的各种形式的泵和泵用调速液力耦合器,转速范围为600-1200r/min。标准规定将主要测点上在三种不同的流量工况下测得的振动速度有效值中的最大的一
个定为泵的振动烈度。
机泵振动标准
机泵振动标准
机泵振动是指机械泵在运行过程中产生的振动现象,它是机泵运行状态的一个重要指标。振动不仅会影响机泵的运行稳定性和性能,还可能对设备造成损坏,甚至对生产安全造成影响。因此,对机泵振动进行标准化管理至关重要。本文将从机泵振动的定义、影响因素、标准要求和振动监测与控制等方面进行详细介绍。
一、机泵振动的定义。
机泵振动是指机械泵在运行过程中由于叶轮失衡、轴承故障、轴向不平衡、液体不均匀流动等原因而产生的振动现象。振动的大小通常通过振动加速度来表示,单位是m/s^2。振动的频率和幅值对机泵的运行状态有着直接的影响。
二、影响机泵振动的因素。
1. 叶轮失衡,叶轮失衡是机泵振动的主要原因之一。当叶轮失衡时,会导致机泵在运行过程中产生不平衡的力,从而引起振动。
2. 轴承故障,轴承的损坏或磨损也会导致机泵振动的增大,严
重时可能导致机泵无法正常运行。
3. 轴向不平衡,机泵的轴向不平衡也是引起振动的重要原因之一,通常需要通过动平衡来进行调整。
4. 液体不均匀流动,液体在机泵内部流动不均匀也会导致振动,特别是在低流量或高扬程运行时更容易出现这种情况。
三、机泵振动的标准要求。
为了保证机泵的安全运行和性能稳定,国家对机泵振动提出了
一系列的标准要求。主要包括振动限值、振动监测和控制要求等内容。振动限值是指机泵在运行过程中允许的最大振动值,通常根据
机泵的类型和规格来确定。振动监测和控制要求则是指对机泵振动
进行实时监测,并根据监测结果进行相应的调整和控制,以保证机
泵的安全运行。
四、振动监测与控制。
振动监测与控制是保证机泵安全运行的重要手段。通过振动监
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
泵类振动标准
泵类也是状态监测与故障诊断工作中接触较多的设备,我国国家标准GB-10889-1989“泵的振动测量与评价方法”等效采用ISO2373-1974来评定泵的振动烈度等级,见表19和表20。
表19 GB 10889-1989泵的分类
注:1.卧式泵的中心高规定为由泵的轴线到泵的底座上平面间的距离。
2.立式泵本来没有中心高,为了评价它的振动级别,取一个相当尺寸当做立式泵的中心高:即把立式泵的出口法兰密封面到泵轴线间的投影距离规定为它的相当中心高。
表20 GB 10889-1989泵的振动标准
该标准适用于除潜液泵、往复泵以外的各种形式的泵和泵用调速液力耦合器,转速范围为600-1200r/min。标准规定将主要测点上在三种不同的流量工况下测得的振动速度有效值中的最大的一个定为泵的振动烈度。
对石油化工用离心式压缩机及汽轮机,API617、API612标准规定,在制造厂进行机械运转试验时,转子振动位移的峰峰值不应超过A 值或25.4μm中的较小值,A=25.4(12000/n)1/2,n为最大连续工作转速。对石化大机组,转子实际运行中振幅的许可值应该遵照制造商的规定。在无制造商规定时,也可以认为:
小于A值时为优良状态,A为25.4(12000/n)1/2 或25.4μm中的较小值;
大于A值、小于B值时为合格状态,B=(1.6~2.5)A,转速较低时取大值,转速高时取小值,B值可设为低报警值;
大于B值、小于C值时为不合格状态, C=1.5B ,C为高报警值或连锁值;大于C值为不允许状态。
另外,当振动值变化的增量超过报警值(B值)的25%时,应受到关注。1毫米=1000μm(微米)=100丝一毫米=100丝
辅机振动是用转速分类的,一般1500转以上的不大于5丝,
1500到1000转的不大于8.25丝,750到1000转的不于10
丝,750转以下的不大于12.5丝。大致如此。
振动的范围是由各厂自己定还是有国标?生产厂家应该是根据国标来做的吧,可是我们厂的标准为什么和二楼的不同呢?我厂的是
30005;15008.5;100010;750123000rpm的转机振动不超过6
丝,0.05mm=50微米
1500rpm的转机振动不超过10丝,0.085mm=85微米
1000rpm的转机振动不超过13丝,0.100mm=100微米
750rpm的转机振动不超过16丝。
0.12mm=120微米
我厂的是
7500rpm,40um.3000rpm,50um.1500rpm,85um.1000rpm,100um.
小于750rpm,120um.
振动的测量一般测量其振动的峰峰值(即是振动的位移量)
,单位m m(或者是um,1mm=1000um=100丝)
一般,我们编写电厂运行和检修规程时,
设备振动标准目前抄自“中华人民共和国电力行业标准
DL5011-92《电力建设施工及验收技术规范(汽轮机组篇)》(1992-06-23发布1993-10-01实施)。
1)水泵和一般附属机械见第9.2.13条的表9.2.13“附属机械轴承振动(双振幅)标准”转速(r/min)
振幅(mm)优等良好合格
n≤10000.050.070.10
1000<n≤20000.040.060.08
2000<n≤30000.030.040.05 n>30000.020.030.04
