测控电路
测控电路考点整理

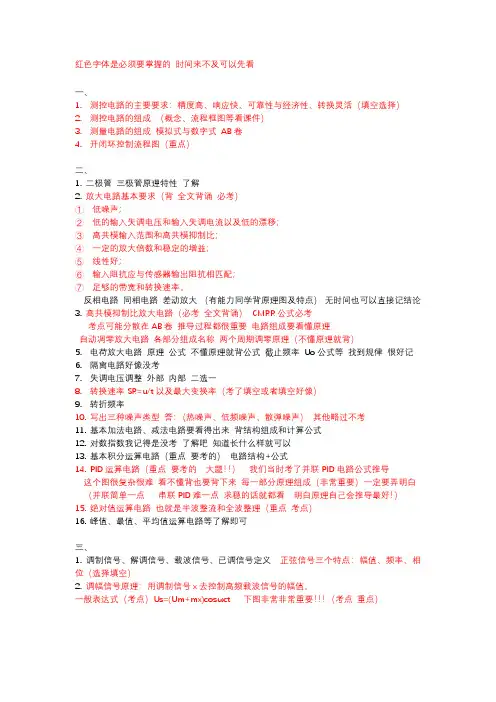

红色字体是必须要掌握的时间来不及可以先看一、1.测控电路的主要要求：精度高、响应快、可靠性与经济性、转换灵活（填空选择）2.测控电路的组成（概念、流程框图等看课件）3.测量电路的组成模拟式与数字式AB卷4.开闭环控制流程图（重点）二、1.二极管三极管原理特性了解2.放大电路基本要求（背全文背诵必考）①低噪声；②低的输入失调电压和输入失调电流以及低的漂移；③高共模输入范围和高共模抑制比；④一定的放大倍数和稳定的增益；⑤线性好；⑥输入阻抗应与传感器输出阻抗相匹配；⑦足够的带宽和转换速率。
反相电路同相电路差动放大（有能力同学背原理图及特点）无时间也可以直接记结论3.高共模抑制比放大电路（必考全文背诵）CMRR公式必考考点可能分散在AB卷推导过程都很重要电路组成要看懂原理自动凋零放大电路各部分组成名称两个周期调零原理（不懂原理就背）5.电荷放大电路原理公式不懂原理就背公式截止频率Uo公式等找到规律很好记6.隔离电路好像没考7.失调电压调整外部内部二选一8.转换速率SR=u/t以及最大变换率（考了填空或者填空好像）9.转折频率10.写出三种噪声类型答：（热噪声、低频噪声、散弹噪声）其他略过不考11.基本加法电路、减法电路要看得出来背结构组成和计算公式12.对数指数我记得是没考了解吧知道长什么样就可以13.基本积分运算电路（重点要考的）电路结构+公式14.PID运算电路（重点要考的大题！！）我们当时考了并联PID电路公式推导这个图很复杂很难看不懂背也要背下来每一部分原理组成（非常重要）一定要弄明白（并联简单一点串联PID难一点求稳的话就都看明白原理自己会推导最好！）15.绝对值运算电路也就是半波整流和全波整理（重点考点）16.峰值、最值、平均值运算电路等了解即可三、1.调制信号、解调信号、载波信号、已调信号定义正弦信号三个特点：幅值、频率、相位（选择填空）2.调幅信号原理：用调制信号x去控制高频载波信号的幅值。
测控电路
第一章！测控系统的组成：传感器测量控制电路和执行机构!!测控电路的功用：传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
!!!测控电路的主要要求：1.精度高（1）低噪音和高抗干扰能力对信号进行调制，合理安排电路的通频带。
采用高共模抑制比的电路（2）低漂移、高稳定性首先选择温漂低觉得器件，其次应尽量减小电路的特别是关键部分的温度变化并保持电路工作稳定（3）线性与保真度好2.转换灵活（1）A/D转换灵活（2）电量参数转换（3）量程的变化3.有适合的输入电阻和输出电阻4.动态性能好响应快和动态失真小5.高的识别和分辨力6.可靠性高7.经济性好一：测量电路的输入信号类型对其电路组成有何影响？试述模拟式测量电路与增量码数字式测量电路的基本组成及各组成部分的作用。
随着传感器类型的不同，输入信号的类型也随之而异。
主要可分为模拟式信号与数字式信号。
随着输入信号的不同，测量电路的组成也不同。
图X1-1是模拟式测量电路的基本组成。
传感器包括它的基本转换电路，如电桥，传感器的输出已是电量（电压或电流）。
根据被测量的不同，可进行相应的量程切换。
传感器的输出一般较小，常需要放大。
图中所示各个组成部分不一定都需要。
例如，对于输出非调制信号的传感器，就无需用振荡器向它供电，也不用解调器。
在采用信号调制的场合，信号调制与解调用同一振荡器输出的信号作载波信号或参考信号。
利用信号分离电路（常为滤波器），将信号与噪声分离，将不同成分的信号分离，取出所需信号。
有的被测参数比较复杂，或者为了控制目的，还需要进行运算。
测控电路知识点总结

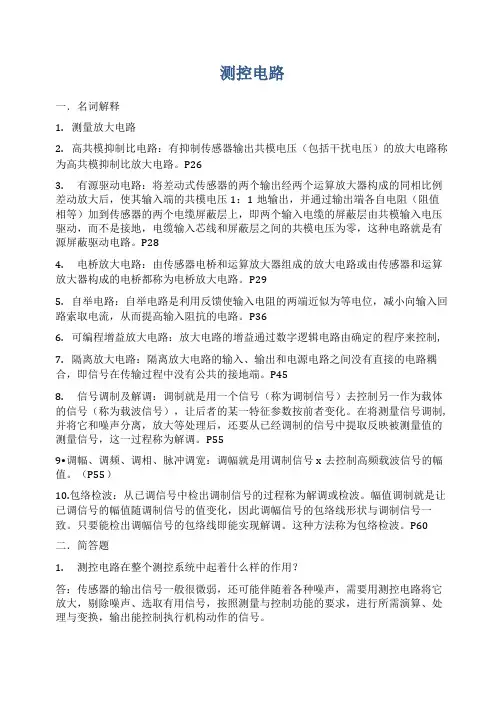

测控电路一．名词解释1.测量放大电路2.高共模抑制比电路：有抑制传感器输出共模电压（包括干扰电压）的放大电路称为高共模抑制比放大电路。
P263.有源驱动电路：将差动式传感器的两个输出经两个运算放大器构成的同相比例差动放大后，使其输入端的共模电压1：1地输出，并通过输出端各自电阻（阻值相等）加到传感器的两个电缆屏蔽层上，即两个输入电缆的屏蔽层由共模输入电压驱动，而不是接地，电缆输入芯线和屏蔽层之间的共模电压为零，这种电路就是有源屏蔽驱动电路。
P284.电桥放大电路：由传感器电桥和运算放大器组成的放大电路或由传感器和运算放大器构成的电桥都称为电桥放大电路。
P295.自举电路：自举电路是利用反馈使输入电阻的两端近似为等电位，减小向输入回路索取电流，从而提高输入阻抗的电路。
P366.可编程增益放大电路：放大电路的增益通过数字逻辑电路由确定的程序来控制,7.隔离放大电路：隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合，即信号在传输过程中没有公共的接地端。
P458.信号调制及解调：调制就是用一个信号（称为调制信号）去控制另一作为载体的信号（称为载波信号），让后者的某一特征参数按前者变化。
在将测量信号调制,并将它和噪声分离，放大等处理后，还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调。
P559•调幅、调频、调相、脉冲调宽：调幅就是用调制信号x去控制高频载波信号的幅值。
（P55）10.包络检波：从已调信号中检出调制信号的过程称为解调或检波。
幅值调制就是让已调信号的幅值随调制信号的值变化，因此调幅信号的包络线形状与调制信号一致。
只要能检出调幅信号的包络线即能实现解调。
这种方法称为包络检波。
P60二．简答题1.测控电路在整个测控系统中起着什么样的作用？答：传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
测控电路
测控电路介绍测控系统主要由传感器、测量控制电路（简称测控电路）和执行机构三部分组成。
在测控系统中电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控系统乃至整个机器和生成系统的性能在很大程度上取决于测控电路。
测控电路主要包括信号放大电路、信号调制解调电路、信号分离电路、信号运算电路、信号转换电路、信号细分与辨向电路、电量测量电路、连续信号控制电路、逻辑与数字控制电路等。
实际上，测控电路是模拟电子技术和数字电子技术的进一步延伸与扩展，主要讨论一些典型常见的电路。
因此学好模电和数电是基础，其中运算放大器是测控电路的一个核心部件。
网址:从50年代的“尺寸自动检测仪器”，到80年代的“精密仪器电路”，再到今天的“测控电路”，“测控电路”课程经历了半个世纪的发展历程。
测控技术是现代生产和高科技中的一项必不可少的基础技术。
“测控电路”课程主要介绍工业生产和科学研究中常用的测量与控制电路。
包括测控电路的功用和对它的主要要求、测控电路的类型与组成、信号放大电路、信号调制解调电路、信号分离电路、信号运算电路、信号转换电路、信号细分与辨向电路、逻辑控制与连续信号控制电路、测控电路中的抗干扰技术，最后通过若干典型测控电路对电路进行分析。
本课程不是一般意义上电子技术课程的深化与提高，而要着重讲清如何在电子技术与测量、控制之间架起一座桥梁，使学员熟悉怎样运用电子技术来解决测量与控制中的任务，实现测控的总体思想，围绕精、快、灵和测控任务的其它要求来选用和设计电路。
本课程选用的教材是由天津大学精仪学院张国雄教授主编的《测控电路》。
该书是根据1996年10月全国高等学校仪器仪表类教学指导委员会第一次会议的决定，作为测控技术及仪器专业的规划教材，并根据随后拟定的教学大纲编写的。
该教材可供测控技术及仪器专业各专业方向和机械工程类其它专业选用。
2002年，该书获全国优秀教材二等奖，并被列为国家“十五”规划教材。
测控电路(第7版)课件：测控电路设计实例
压控电压源性滤波电路因为引入正 反馈，所以增益不能选的太大，否则容 易引起自激振荡。同时，系统的品质因 数Q也不能选的太大，否则陷波网络不 能起到陷波效果。
29
校正电路
串联校正主要有三种形式，超前校正、滞后校正、超前滞后校正。相较于滞 后校正，超前校正能够提高系统的带宽，比较适合于带宽较小的系统。
模拟乘法器
1 2
kkmU
mU
c
r
(t
)
低频信号
1 2
kkmUmUcr(t) cos 2t
载波频率二倍频信号
陷波器
输出信号：uo (t) kkmUmUcr(t) / 2
相敏解调
mt
U jz
激磁信号
R1 R3
R2
C 移相电路
选取R1=R2，移相电路的传递函数为：
A(s) 1 R3Cs 1 R3Cs
1
0
0 1
(
1 s
)
x y
(s) (s)
测控电路设计实例
13
11.2.3 校正网络设计及系统仿真
频域特性分析
校正前Bode图
校正后Bode图
测控电路设计实例
14
11.2.3 校正网络设计及系统仿真
时域特性分析
单位阶跃响应
测控电路设计实例
斜坡响应
15
11.3 电路设计
11.3.1 预处理电路 11.3.2 校正电路 11.3.3 控制解耦网络 11.3.4 功率放大电路
Φy(s)
Vx(s) Vy(s)
测控电路设计实例
11
11.2.3 校正网络设计及系统仿真
对再平衡回路的基本要求可以归纳为： 1）闭环稳定，并具有一定的幅值和相角稳定裕度。 2）满足规定的动、静态指标。静态指标是指系统在角度常值、速率和角 加速度输入信号下的稳态偏差；良好的动态指标是指系统及时跟踪角速率 变化的能力，具有足够的带宽。 3）能提供足够的加矩电流，平衡最大的输入角速度，在承受最大角加速 度时转子偏角不超过规定的范围。
测控电路课后习题答案
实例三：液位测控电路
0 电路组成：由传感器、放大器、比较器和执行机构等组成
1 0
实例应用：可用于化工、石油、食品等行业的液位测控
3
பைடு நூலகம்工作原理：传感器将液位信号转换为电信号，放大
0
器将信号放大后送至比较器与设定值进行比较，根
2
据比较结果控制执行机构动作，实现液位的自动控
制
0 电路特点：结构简单、可靠性强、易于实现自动化控制
习题二答案
• 题目：简述测控电路的基本组成。 答案：测控电路的基本组成包括传感器、信号调理电路、转换电路和执行机构。传感器负责采集 被测量的信息，信号调理电路对传感器输出的信号进行放大、滤波等处理，转换电路将模拟信号转换为数字信号，执行机构则根据 控制信号对被控对象进行控制。
• 答案：测控电路的基本组成包括传感器、信号调理电路、转换电路和执行机构。传感器负责采集被测量的信息，信号调理电路对传感器输出的信号进 行放大、滤波等处理，转换电路将模拟信号转换为数字信号，执行机构则根据控制信号对被控对象进行控制。
采集电路：放大器、滤波器、模 数转换器等
添加标题
添加标题
添加标题
添加标题
采集方法：直接采集和间接采集
采集注意事项：保证信号的准确 性和可靠性
信号的放大与滤波
信号放大：通过电子元件将微弱信号进行放大，以便于测量和控制 滤波：利用滤波器对信号进行筛选，去除噪声干扰，提取有用信号
信号的转换与输出
信号的转换：将输入的模拟信号转换为数字信号，便于计算机处理
分
添加标题
工作原理：压力传感 器将压力信号转换为 电信号，经过信号调 理电路处理后，再通 过A/D转换器转换为 数字信号，最后由微 控制器进行数据处理
测控电路 (2)
测控电路1. 引言测控电路是一种应用广泛的电子电路，用于测量和控制各种物理量。
在现代工业、科研和仪器仪表中，测控电路扮演着重要的角色。
本文将介绍测控电路的基本原理、常见元件和设计考虑因素。
2. 测量电路测量电路是测控电路中的核心部分，它用于测量各种物理量，如电压、电流、温度、压力等。
常见的测量电路包括电压分压电路、电流测量电路、电桥电路等。
2.1 电压分压电路电压分压电路是一种常见的测量电路，它通过使用电阻器将被测电压降低到适合测量范围内。
电压分压电路可以使用电阻分压原理或者电容分压原理实现。
电阻分压原理是使用串联电阻来实现电压分压，根据欧姆定律，电阻与电压成正比关系。
电阻分压电路可以灵活调整分压比例，适用于各种电压范围的测量。
电容分压原理是利用电容器的电压分压特性实现电压分压。
通过选择合适的电容比例，可以实现不同范围的电压测量。
电容分压电路对输入阻抗要求较高，适用于高阻抗源测量。
2.2 电流测量电路电流测量电路用于测量电路中的电流大小。
电流测量电路采用电阻器、电流互感器等元件来实现电流的测量。
电阻器法是最常见的电流测量方法之一。
通过串联电阻器，将待测电流转化为电压信号进行测量。
根据欧姆定律，电流与电压成反比关系，因此可以根据电压信号求出电流大小。
电流互感器是一种特殊的电流测量元件，通过互感原理实现电流的测量。
电流互感器主要由铁芯和线圈组成，当被测电流通过线圈时，会在铁芯中产生磁感应强度变化，通过测量磁感应强度的变化来求解电流大小。
2.3 电桥电路电桥电路是一种精密测量电路，常用于测量阻抗、电容和电感等物理量。
电桥电路的核心是利用电阻和电压的平衡关系来实现测量。
常见的电桥电路包括维尔斯顿电桥、韦斯通电桥和麦克斯韦电桥等。
电桥电路通过调整电桥上的元件值，使得电桥平衡，从而测量待测物理量。
3. 控制电路控制电路是测控电路中的另一个重要组成部分，它用于控制各种设备和系统的操作。
常见的控制电路包括开关电路、比较器电路和放大器电路等。
测控电路 (2)
测控电路1. 引言测控电路是指用于测量和控制系统中的信号调理、数据采集、信号传输和控制执行等功能的电路。
在现代工业控制、仪器仪表和自动化等领域中，测控电路发挥着重要的作用。
本文将介绍测控电路的基本原理、常见组成部分和设计要点等内容。
2. 测控电路的基本原理测控电路的基本原理包括信号调理、数据采集、信号传输和控制执行等方面。
信号调理是指将传感器、信号源等产生的信号进行放大、滤波、线性化等处理，以便更好地适应后续的数据采集和控制操作。
数据采集是指将经过信号调理的信号转换为数字信号，并进行采样、量化等操作。
信号传输是指将采集到的数字信号进行传输，常用的方式包括串行通信、并行通信、以太网等。
控制执行是指根据传输的数字信号控制执行器进行动作控制，例如电机的启动、停止等操作。
3. 测控电路的组成部分测控电路的组成部分主要包括传感器、信号调理电路、数据采集器、数据传输模块和执行控制器等。
3.1 传感器传感器是将被测量的物理量转换为电信号的装置，常见的传感器包括温度传感器、压力传感器、光电传感器等。
传感器的选择应根据被测量的物理量和测量要求进行，例如在温度测量中可以选择热电偶传感器或者热敏电阻传感器。
3.2 信号调理电路信号调理电路用于对传感器输出的信号进行放大、滤波、线性化等处理，以适应后续的数据采集和控制操作。
常见的信号调理电路包括放大电路、滤波电路和线性化电路等。
放大电路可以根据传感器输出的信号进行放大，以增加测量的精度。
滤波电路可以通过滤除高频噪声和杂散信号，提高测量的稳定性。
线性化电路可以将非线性的传感器输出信号转换为线性信号，以便后续的处理和分析。
3.3 数据采集器数据采集器用于将经过信号调理的信号转换为数字信号，并进行采样和量化等操作。
数据采集器可以根据采集的信号类型选择合适的转换方式，常见的转换方式包括模数转换和频率转换等。
模数转换器可以将连续变化的模拟信号转换为离散的数字信号，频率转换器可以将频率变化的信号转换为数字信号。
测控电路复习重点
A/D转换器
选用适当的模数转换器，将模拟信号 转换为数字信号，便于微控制器或计
算机处理。
信号调理电路
设计信号调理电路，将压力传感器输 出的模拟信号转换为适合后续处理的 数字信号。
控制策略
根据实际需求，设计相应的控制策略， 如PID控制算法，实现对压力的精确 控制。
位移测控电路设计
滤波器类型
滤波器可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等，根据信号处理需求选择合适的滤波器类型。
滤波器特性
滤波器的特性包括通带、阻带、过渡带等，这些特性决定了滤波器对信号的通过和抑制能力。
信号转换器及其特性
信号转换器类型
信号转换器包括模数转换器和数模转换器，用于实现模拟信号和数字信号之间的相互转换。
应用领域
广泛应用于压力、位移、液位等物理量的测 量与控制。
压电式传感器
要点一
工作原理
压电式传感器利用压电效应，通过测量压电元件的电压或 电荷变化来感知物理量变化，其工作原理基于压电材料的 压电效应和逆压电效应。
要点二
应用领域
广泛应用于冲击、振动、压力等物理量的测量与控制。
04 测控电路中的执行器
测控电路的应用领域
工业自动化
用于生产线的控制、监测和数据采集。
医疗电子
用于医疗设备的信号处理和控制，如监护仪、 心电图机等。
航空航天
用于飞行器的导航、控制和监测。
环境监测
用于气象、水文、地质等方面的监测和数据 采集。
测控电路的基本组成
信号调理电路
用于对传感器输出的电信号进 行放大、滤波、线性化等处理。
执行器
用于将控制信号转换为实际的 控制动作。
测控电路
自举电路：是利用反馈使输入电阻的两端近似为等电位，减小向输入回路索取电流，从而提高输入阻抗的电路，应用于传感器的输出阻抗很高的测控放大电路隔离放大器是一种特殊的测量放大电路，其输入、输出和电源电路之间没有直接电路耦合，即信号在传输过程中没有公共的接地端。
输入电路和放大器输出之间有欧姆隔离的器件。
特点：有很强的共模抑制能力，而且能承受上千伏的高共模电压相敏检波电路的优势：能够鉴别调制信号相位，从而判别被测量变化的方向，同时相敏检波电路还具有选频的能力，从而提高测控系统的抗干扰能力。
从电路结构上看，相敏检波电路的主要特点是，除了所需解调的调幅信号外，还要输入一个参考信号。
有了参考信号就可以用它来鉴别输入信号的相位和频率。
巴特沃斯逼近：频率特性在通带内最为平坦，单调变化，但过渡带较大，频率选择性较差。
切比雪夫逼近：允许通带内有一定的波动量，有幅值失真，但过渡带很窄频率选择性强。
贝塞尔逼近：侧重于相频特性，通带内相频特性接近于常数但频率选择性差调幅就是用调制信号x 去控制高频载波信号的幅值。
常用的是线性调幅，即让调幅信号的幅值按调制信号x 线性函数变化。
调幅信号us 的一般表达式可写为：Us=（um+mx ）COSWcT 式中 wc ──载波信号的角频率；mU ──调幅信号中载波信号的幅度； m ──调制度。
测控系统主要由传感器，测控电路，和执行机构组成测控电路的作用： 传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测量电路的要求：1. 精度高：低噪声和高抗干扰能力，低漂移，高稳定性，线性与保证度好 2. 动态性能好:响应快，动态失真小 3. 高的识别和分辨能力 4. 转换灵活：信号的处理与运算量程变化，电量参数转换，模数与数模转换 5. 有合适的输入和输出阻抗 6. 可靠性高 7. 经济性好双边带调幅是在调幅信号中，将载波信号幅值Um 取0，从而得到频带在Ω±c ω范围内的调幅信号。
测控电路-简答总结
1-4测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-5影响测控电路（仪用电子线路）精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：①噪声与干扰；②失调与漂移，主要是温漂；③线性度与保真度；④输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
1-7为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
它包括：①模数转换与数模转换；②直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换；③量程的变换；④选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；⑤对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。
2-10何谓电桥放大电路？应用于何种场合？由传感器电桥和运算放大器组成的放大电路或由传感器和运算放大器构成的电桥都称为电桥放大电路。
应用于电参量式传感器，如电感式、电阻应变式、电容式传感器等，经常通过电桥转换电路输出电压或电流信号，并用运算放大器作进一步放大，或由传感器和运算放大器直接构成电桥放大电路，输出放大了的电压信号。
2-1 何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。
测控电路
Dennis Gabor The Nobel Prize in Physics 1971 "for his invention and development of the holographic method"
9
部分因从事仪器科学与技术研究获得诺贝尔物理学奖 的科学家
Ernst Ruska The Nobel Prize in Physics 1986 "for his fundamental work in electron optics, and for the design of the first electron microscope"
Frits Zernike The Nobel Prize in Physics 1953 "for his demonstration of the phase contrast method, especially for his invention of the phase contrast microscope"
11
第一节 测控电路的功用
当今时代是信息时代。 信息技术包括：信息获取、处理、传输、 存储、执行（控制）。 测量是信息的源头。 信息时代的标志：高性能计算机，速度、 容量，大规模集成电路，离不开测控。
第一节 测控电路的功用
现代战争离不开测控。 仪器仪表的测量控制精度决定了武器的 打击精度，测试速度、控制反应速度决 定了武器的反应能力。 载人飞船成功发射，测控也有至关重要 作用。 生产、生活、科技、国防都离不开测控。
第一节 测控电路的功用
传感器
测量控 制电路
图1-1 测控系统的组成
测控电路课件(完整)
（三）、开关信号
开关信号可视为绝对码信号的特例，当绝 对码信号只有一位编码时，就成了开关信号。 只有0和1两个状态。
与行程开关、光电开关、触发式测头相连 接的测控电路，其输入信号为开关信号。
当执行机构只有两种状态时，如电磁铁、 开关等，要求测控电路输出开关信号。
第四节 测控电路的类型与组成
一、测量电路的基本组成 (一)模拟式测量电路的基本组成 (二)数字式测量电路的基本组成
二、控制电路的基本组成 (一)开环控制 (二)闭环控制
传 感 器
量 程 切 换
放 大 器
解 调 器
电
路
振荡器
信 号 分 离
运 算 电
模 数 转 换
计 算 机
电路 电
路
路
电源
显 示 执 行 机 构 电路
图1-6 模拟式测量电路的基本组成
传 感 器
细 脉转 分 冲换 电 当电 路 量路 辨向电路
（二）、绝对码信号
1111 0000
1110
0001
1101
0010
1100
0011
1011
0100
1010
0101
1001
0110
1000 0111
绝对码信号是一种与状态相对应的信号。
绝对码信号在显示与打印机机构中有广泛的 应用。显示与打印机构根据测控电路的译码器输 出的编码，显示或打印相应的数字或符号。在一 些随动系统中，执行机构根据测控电路输出的编 码，使受控对象进入相应状态。
以磁电式电表、示波器、笔式记录器作为显示 机构，以直流电动机为执行机构时，要求测控电路 的输出信号为非调制模拟信号。
第三节 测控电路的输入信号与输出信号
测控电路文档
测控电路简介测控电路是一种用于测量和控制系统的电路设计。
它具有广泛的应用，常见于各类工业生产设备和科学研究实验中。
在测控电路中，通过使用传感器和执行器，可以对待测对象进行测量和控制操作，以实现对系统状态的监测和调节。
测控电路的组成一个典型的测控电路包含以下几个主要组成部分：1.传感器（Sensor）：传感器是测控电路中的输入设备，用于将待测物理量转换为电信号。
常见的传感器有温度传感器、压力传感器、光敏传感器等。
传感器的选择取决于需要测量的物理量类型和精度要求。
2.信号调理电路（Signal Conditioning Circuit）：信号调理电路用于对传感器输出的电信号进行放大、滤波、线性化等处理。
这些处理可使信号满足控制系统输入端的要求，并提高测量的准确性。
3.AD转换器（Analog-to-Digital Converter）：AD转换器将传感器输出的模拟电信号转换为数字信号，以便控制系统对信号进行处理和运算。
AD转换器的精度和采样率决定了对待测信号的准确度和响应速度。
4.控制算法（Control Algorithm）：控制算法根据经过信号处理的数据，计算出控制器对待控制对象的控制命令。
常见的控制算法有PID控制、模糊控制、自适应控制等。
5.控制器（Controller）：控制器通过接收控制算法计算出的控制命令，驱动执行器对待控制对象进行控制操作。
控制器可采用模拟电路或数字电路实现，常见的控制器有比例控制器、PID控制器、PLC控制器等。
6.执行器（Actuator）：执行器是测控电路中的输出设备，通过接收控制器的控制信号，对待控制对象进行控制。
常见的执行器有电动阀门、电动马达、液压缸等。
测控电路的应用测控电路在工业生产和科学研究中有着广泛的应用。
在工业上，测控电路常被应用于自动化生产线上。
通过对生产线上的关键参数进行实时监测和调节，可以提高生产效率和产品质量。
例如，在液体灌装生产线中，通过使用流量传感器测量液体的流量，控制阀门的开关，可以确保每个容器中的液体量精确达到设定值。
《测控电路》课件
频率和周期测量电路
总结词
实现频率和周期测量的电路
详细描述
频率和周期测量电路是用来测量电路中信号的频率和周期的电路，通常由示波器和频率计组成。通过测量信号的 波形和周期，可以计算出信号的频率和周期。
电阻、电容、电感测量电路
总结词
实现电阻、电容、电感测量的电路
详细描述
电阻、电容、电感测量电路是用来测量电子元件的电阻、电容和电感值的电路，通常由测试信号源和 测量仪表组成。通过测量电子元件的阻抗值和频率响应，可以计算出其电阻、电容和电感值。
了更多可能性。
医疗物联网
测控电路在医疗仪器中还起到校准作用，确保仪器测 量结果的准确性。同时，通过对仪器运行状态的监测 ，可及时发现潜在故障，便于维护保养。
07
总结与展望
本课程的主要内容总结
01
02
03
04
信号的测量与处理
介绍了信号的采集、调理和变 换技术，以及信号的频域和时
域分析方法。
控制系统基础
提高测控电路精度的措施
选择高精度元件和设备
使用高质量的元件和设备是提高测控 电路精度的基本措施。
优化电路设计
通过合理的电路设计和布局，减小信 号传输过程中的损失和干扰，从而提 高测量精度。
实施温度补偿
对于受温度影响较大的元件，采取温 度补偿措施可以减小温度变化对测量 结果的影响。
加强数据处理和校准
对测量数据进行合理的数据处理和校 准，可以减小随机误差和系统误差的 影响。
06
实际应用案例分析
工业自动化生产线控制系统
自动化生产线控制
测控电路在工业自动化生产线控制系统中发挥着关键作用 。通过测控电路，可以实时监测生产线上各设备的状态， 确保生产流程的顺利进行。
测控电路
2、闭环控制
测量电路
传感器
扰动量
给定 机构
设定 电路
放大 电路
转换 电路
执行 机构
被控 对象
输 出
控制电路
开环控制系统的基本组成
扰动
给定 机构
设定 电路
比较 电路
放大 电路
校正 转换 电路 电路
执行 机构
被控 对象
输出
控制电路 传感器
闭环控制系统的基本组成
第五节 测控电路的发展趋势
3 2 uc
x
O
t
a)
x uc
O
x us 1 x 4 us
O
t
b)
t
c)
图 用电感传感器测量 工件轮廓形状
图 调幅信号
第三节 测控电路的输入信号与输出信号
1、载波频率（carrying frequency)
信号的频率由传感器供电频率确定，这一频率 称为载波频率
2、载波信号（carrying signal)
为了适应在各种情况下测量与控制的需要， 要求测控电路有灵活地进行各种转换的能力。 它包括：
第二节 对测控电路的主要要求
1、模数转换与数模转换 2、信号形式的转换 3、量程的变换 4、信号的选取 5、信号处理与运算
第二节 对测控电路的主要要求
1、模数转换与数模转换
自然界客观存在的物理量多为模拟量 计算机:数字信号 控制执行机构动作:多模拟信号
第一节 测控电路的功用
生产自动化也离不开测量与控制 产品的质量离不开测量与控制 现代的生活、办公器械
微波炉、照相机、复印机等也都装有不同数 量的传感器，
第一节 测控电路的功器， 对点火时间、燃油喷射、空气燃料比、 防滑、防碰撞等进行控制。 航天发射与飞行，都需要靠精密测量与 控制保证它们轨道准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）
表示，为求出方程（1）的通解，需就其特征方程的根的三种可能情形分别讨论.（假设，我们在这里只讨论判别式大于0的情况）
若 则特征方程有两个不同的实根 和 .于是，方程（1）有两个不同的解
，
并且 不是常数，这两个解线性无关，因此方程（1）的通解为
以上都是我们在高数中学到的，我们提出 是基于 ， ，当初也没有深入思考，为什么要用这个 呢？
(4).利用运算放大器设计电路
例1：是某一点的电压U=（3U1+2U2+3U3）/8
例2：利用运算放大器设计电路使得U0=U1+2U2+3U3-(4U4+5U5)
解：U0+4U4+5U5=U1+2U2+3U3
(U0+4U4+5U5)/10=(U1+2U2+3U3)/10
(U0+4U4+5U5)/10=(U1+2U2+3U3+4U地)/10
2.
现有10000个苹果，每分钟烂掉剩下的6%，求t时刻剩下的好苹果个数？（具体到秒）
分析：以∆秒为计量单位，烂掉剩下的速率为0.1∆%/∆，1分钟有60/∆个∆秒 则：
∆秒钟后剩下10000(1-0.1∆%)
2∆秒钟后剩下10000(1-0.1∆%)×(1-0.1∆%)= 10000(1-0.1∆%)2
仿真
结论：1.NPN可以实现快速放电，PNP可以试验快速放电，但是还是需要一定的条件：
2.启动快速放电：目前是放电状态，即输入低电平；目前是下降电位小于一半，即比较器输出为低电平。（NPN）
启动快速充电：目前是充电状态，即输入高电平；目前是上升电位超过一半，即比较器输出为高电平。（PNP）
七．
电桥:直流电桥和交流电桥
ΔU=（U1-U2）/5=U0/5
八．
五．三极管
由于基区很薄,加上集电结的反偏，注入基区的电子大部分越过集电结进入集电区而形成集电极电流Ic，只剩下很少（1-10%）的电子在基区的空穴进行复合，被复合掉的基区空穴由基极电源Eb重新补给，从而形成了基极电流Ibo.根据电流连续性原理得：
Ie=Ib+Icβ=Ic/Ib(β为放大倍数)
对于NPN三极管：
分析：R1是定值电阻，R2是滑动变阻器，L1，L2电感，对U1和U2施加不同的电压。
当R1=R2，L1=L2时，Uab=0;
当R1=R2，L1≠L2时，Uab有电压
差分放大电路
仿真电路
电感L3在30%
电感L3在85%
电桥产生了一个ΔU,电桥连接到放大器上，通过2个10R和R的电阻，ΔU放大到5ΔU，根据上部分电路我们可以得出21ΔU=U1-U2,
测控电路
一．
1.
在二阶线性齐次方程
（1）
中，如果 是与 无关的常数，即上述方程称为
（其中， 为常数）
由于指数函数 的各阶导数均为其本身的常数倍，因此我们可以尝试选取合适的常数 ，使 成为（1）的特解.
事实上， ， ，代入方程（1），得
由于 ，所以当且仅当 满足方程
（2）
时，函数 是方程(1)的解，称方程（2）为方程（1）的特征方程.
60/∆个∆秒后剩下：
10000(1-0.1∆%)60/∆ =10000(1-0.001∆)60/∆
若∆→0，则为10000e(-60*0.001)=10000e(-0.06)
其实在我们生活中有很多问题如：
银行存款
电子产品的实效
细胞繁殖规律
水桶底部漏药物衰减规律
当Ub－Ue＞0.7v，三极管才导通
六．
当RC增加或需要快速连续测量时，仿真出现的现象；利用方波充放电后进行观察
如何克服充放电不能到顶或底的问题，因为我们只关心前半段的时间，不关心后半段时间。而且后半段时间只是为下次作准备，能否在后半段时间内快速充放电。
由于上节学到三极管，在充放电电路中三极管起到开关作用。因此我们可以利用三极管进行快速充放电。
元素衰减
幸福感问题
从上面的规律问题与规律计算中，可以发现这些规律实际上满足计算结果是等比上升、下降或衰减的规律，如果引入微分方程的概念去描述它，它其实就是一个一阶系统。通过计算，我们发现这样的结论也是有规律的，是满足指数规律形式的，且用“欧拉常数e”能够很好的描述它。因此对于描述这样问题的一阶微分方程，我们在求解这样的方程时，不需要进一步去得到它的形式，只需要得到这种形式中指数的系数即可。
三．
C（电容）-容器底面积
Q（电量）-容器体积
R（电阻）-水管子粗细
电位-水位
电压-水位差
仿真
四．运放
运算放大器
U+电源正极
U0
U-电源负极
(1).一个运算放大器有5个引脚，两个运算放大器连在一起有8个引脚
(2).U0=K(U+-U-) (K∞) 这是一个理想的放大器
(3).实际中的运算放大器有一个饱和状态
因此就有x(t)=Aest
3.
上了这节课后，我知道了e的来源，同时也知道在高数里求解二阶常系数线性齐次方程中为什么要引入 ，以及e在生活中的应用，同时让我体会到，平时在学习过程中要多问几个为什么。
二．电容
1.
Q=I*t
U0= =1/RC =1/C dt = dt
Q=
2.电容的理解：电容C相当容器的底面
电容电流的积分：电容电流的积分相当于水池水流的积累，电流流进电容相当于水流流进水池，电容电势的高低相当于水池水位的高低，电容的大小相当于水池底面积的大小。底面积越大，水位上升越慢；底面积越小，水位上升越快。
3.心得：以前总是觉得电容是比较虚拟的东西，现在听完老师讲课，使电容形象化，把电容比拟成隆起的底面积，使得浅显易懂，因此在以后的学习中要充分的发挥想象力！
