2018年秋季人教版九年级物理第十七章欧姆定律综合能力测试卷

合集下载

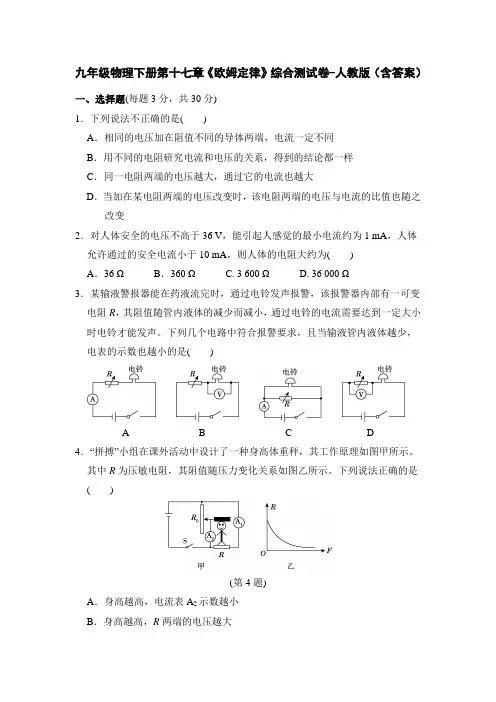

九年级物理下册第十七章《欧姆定律》综合测试卷-人教版(含答案)

九年级物理下册第十七章《欧姆定律》综合测试卷-人教版（含答案）一、选择题(每题3分，共30分)1．下列说法不正确的是()A．相同的电压加在阻值不同的导体两端，电流一定不同B．用不同的电阻研究电流和电压的关系，得到的结论都一样C．同一电阻两端的电压越大，通过它的电流也越大D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随之改变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 Ω C. 3 600 Ω D. 36 000 Ω3．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。

下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()A B C D4．“拼搏”小组在课外活动中设计了一种身高体重秤，其工作原理如图甲所示。

其中R为压敏电阻，其阻值随压力变化关系如图乙所示。

下列说法正确的是()(第4题)A．身高越高，电流表A2示数越小B．身高越高，R两端的电压越大C．体重越大，电流表A1示数越大D．体重越大，电路总电阻越大5．传感器在生产生活中有着广泛的应用，一部普通智能手机中就有十几种传感器。

传感器能感受声音、图象、压力、磁场等各种信息，压力传感器的核心部件为压敏电阻。

某同学设计的压力传感器如图所示，R0为定值电阻，R为压敏电阻且阻值随压力增大而减小，闭合开关S，下列说法正确的是()(第5题)A．压力为0时，电压表示数为0B．压力变大时，电压表示数变大C．压力变大时，电压表示数变小D．压力变大时，电流表示数变小6．如图所示，电源电压为3 V，当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3 V，由此可以判断()(第6题)A．灯L1被短路B．灯L1断路C．灯L2断路D．灯L2被短路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()(第7题)A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．如图所示，电源电压保持不变，R1＝10 Ω。

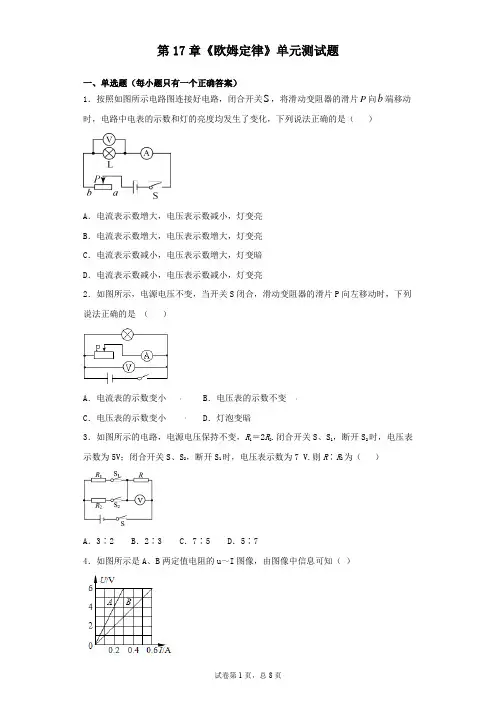

人教版初中物理九年级第17章《欧姆定律》单元测试题(含答案)

第17章《欧姆定律》单元测试题一、单选题（每小题只有一个正确答案）1．按照如图所示电路图连接好电路，闭合开关S，将滑动变阻器的滑片P向b端移动时，电路中电表的示数和灯的亮度均发生了变化，下列说法正确的是（）A．电流表示数增大，电压表示数减小，灯变亮B．电流表示数增大，电压表示数增大，灯变亮C．电流表示数减小，电压表示数增大，灯变暗D．电流表示数减小，电压表示数减小，灯变亮2．如图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．电流表的示数变小 B．电压表的示数不变C．电压表的示数变小 D．灯泡变暗3．如图所示的电路，电源电压保持不变，R1＝2R2.闭合开关S、S1，断开S2时，电压表示数为5V；闭合开关S、S2，断开S1时，电压表示数为7 V.则R∶R2为（）A．3∶2 B．2∶3 C．7∶5 D．5∶74．如图所示是A、B两定值电阻的u～I图像，由图像中信息可知（）A ．若将A 、B 两电阻串联在某电源两端，则B 两端的电压大B ．若将A 、B 两电阻串联在某电源两端，则B 的实际功率大C ．若将A 、B 两电阻并联在某电源两端，则通过A 的电流大D ．若将A 、B 两电阻并联在某电源两端，则A 的实际功率小5．将两只额定电压相同的小灯泡L 1、L 2串联在如图所示的电路中，闭合开关后，发现灯L 1较亮，灯L 2较暗，其原因可能是（）A ．灯L 1额定功率较大B ．灯L 2两端电压较大C ．灯L 1的电阻较大D ．通过灯L 1的电流较大6．如图所示电路中，闭合开关后，R 1或R ２其中有一处出现了故障，以下分析正确的是（）A ．若电流表无示数，电压表有示数，则R 1断路B ．若电流表无示数，电压表有示数，则R 2短路C ．若电流表有示数，电压表无示数，则R 1断路D ．若电流表有示数，电压表无示数，则R 2短路7．在如图所示电路中，电压表的示数为6伏，1A 表示数为0.2安，2A 表的示数为0.6安，3A 表的示数为1.8安．下列判断不正确的是（）A ．电源电压为6伏B ．2R 的阻值是1R 的3倍C ．3R 的阻值是2R 的2倍D ．通过1R 的电流为1.8安8．如图所示的电路中，电源电压保持不变，R 1=2R 2，闭合S 、S 1，断开S 2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为（）A．3:2 B．2:3 C．7:5 D．5:79．（重庆市南开中学2018届九年级上学期阶段考试（二）物理试题）如图所示电路中，已知定值电阻R的阻值为10Ω，忽略温度对小灯泡L灯丝电阻的影响，闭合开关S后，电压表V示数为3V，电流表A示数为0.2A，则（）A．电源电压为5VB．R L的电阻为20ΩC．定值电阻R两端电压为2VD．流经定值电阻R和小灯泡L的电流之比为3：210．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b 两点分别接入定值电阻R1， R2，通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1， R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（）A．0.5A B．1A C．2A D．3A11．如图所示的电路，电源两端的电压一定，开关S1闭合，如果要使电压表的示数减小，电流表的示数增大，则下列操作中可行的是（）A．滑动变阻器的滑片P向上移 B．滑动变阻器的滑片P向下移C．开关S2闭合，滑动变阻器的滑片P向下移 D．开关S2闭合，开关S1断开12．小涛设计了一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，Ro为定值电阻，电源电压恒定不变，则下列说法正确的是( )A．天然气浓度增大，电压表示数变小B．天然气浓度减小，电压表示数变大C．天然气浓度增大，电流表示数变小D．天然气浓度减小，电压表与电流表示数的比值不变13．关于导体中的电流与导体两端的电压的关系，下列叙述正确的是（）A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比C．导体中的电流越大，其电压越大D．导体中的电流越小，其电压越小14．把标有:“12V36W”的灯泡L1和“8V16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯光没有达到额定功率，则下列正确的是（）A．该电源的电压为24V B．电路中的电流为3AC．两灯泡的总功率为32W D．灯L1与灯L2的实际功率之比为9:4 15．如图是一个天然气泄漏检测电路的原理图．电源电压恒定不变，R0为定值电阻，R 为气敏电阻（其阻值随天然气浓度的增大而减小），则（）A．天然气浓度增大，电压表示数变小B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电路消耗的总电功率变小D．天然气浓度减小，电压表与电流表示数的比值不变．二、多选题（每小题至少有两个正确答案）16．对于“探究电流跟电压的关系”和“伏安法测量电阻”的这两个实验，下列说法正确的是（）A．它们的实验电路图是相同的B．前者多次测量的目的是得到普遍规律，避免偶然性C．后者多次测量的目的是取电阻的平均值，减小误差D．探究电流与电压的关系实验中，定值电阻可以用灯泡代替17．某同学在探究“导体上的电流跟导体两端电压之间的关系”时，发现通过导体a、b的电流随电压变化的情况如图所示，则下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而减小B．电压相同时，阻值大的导体通过的电流小C．两导体并联接在电路中，a消耗的功率大D．两导体的阻值关系是R a＞R b18．如图所示的几个电路中，若0R的阻值和电源电压已知，那么能测出x R阻值的图是（）A． B．C． D．19．在如图所示电路中，电源电压保持不变。

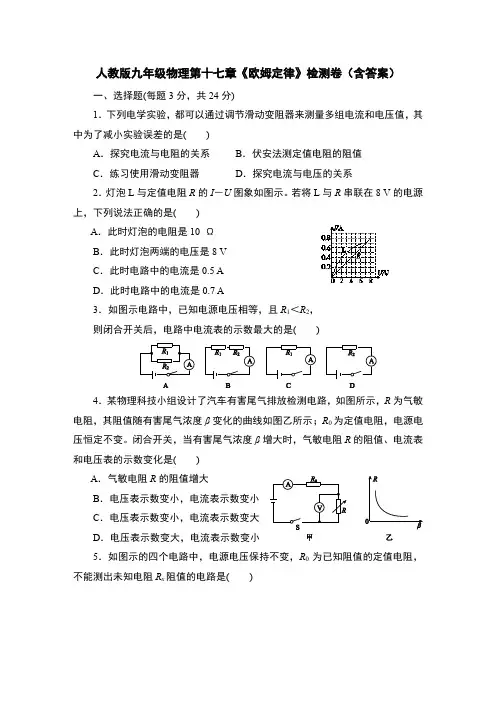

人教版九年级物理第十七章《欧姆定律》检测卷(含答案)

人教版九年级物理第十七章《欧姆定律》检测卷（含答案）一、选择题(每题3分，共24分)1．下列电学实验，都可以通过调节滑动变阻器来测量多组电流和电压值，其中为了减小实验误差的是()A．探究电流与电阻的关系B．伏安法测定值电阻的阻值C．练习使用滑动变阻器D．探究电流与电压的关系2．灯泡L与定值电阻R的I－U图象如图示。

若将L与R串联在8 V的电源上，下列说法正确的是()A．此时灯泡的电阻是10 ΩB．此时灯泡两端的电压是8 VC．此时电路中的电流是0.5 AD．此时电路中的电流是0.7 A3．如图示电路中，已知电源电压相等，且R1＜R2，则闭合开关后，电路中电流表的示数最大的是()4．某物理科技小组设计了汽车有害尾气排放检测电路，如图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示；R0为定值电阻，电源电压恒定不变。

闭合开关，当有害尾气浓度β增大时，气敏电阻R的阻值、电流表和电压表的示数变化是()A．气敏电阻R的阻值增大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小5．如图示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻R x阻值的电路是()6．如图示，电源电压U ＝2 V 不变，R ＝4 Ω，虚线框内所有电阻均未知。

闭合开关，电流表示数为1 A 。

如果用一个2 Ω的定值电阻替换R ，虚线框内的电阻均保持不变，则电流表示数将变为( )A ．2 AB ．1.5 AC ．1.2 AD ．0.5 A7．如图所示电路，电源电压保持不变。

闭合开关S ，调节滑动变阻器阻值从最大变化到最小，R 1和R 2中的某个电阻的I －U 关系图线如图乙所示。

再作出另一个电阻的I －U 关系图线，如图示，正确的是( )8．如图示，电源电压不变，当开关S 2断开，S 1、S 3闭合时，电流表示数为I 1，电压表示数为U 1；当开关S 2闭合，S 1、S 3断开时，电流表示数为I 2，电压表示数为U 2。

人教版九年级物理第十七章《欧姆定律》综合检测卷(含答案)

人教版九年级物理第十七章《欧姆定律》综合检测卷（含答案）一、单选题1．小刚利用如图所示电路探究“导体电流跟导体电阻的关系“，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来的操作应该是（）A．眼睛观察电压表，将变阻器滑片适当向右移动，记录电流表示数B．眼睛观察电压表、保持变阻器滑片不动，记录电流表示数C．眼睛观察电流表，将变阻器滑片适当向左移动，记录电压表示数D．眼睛观察电流表，适当增加电池的节数，记录电压表示数2．关于欧姆定律，下列说法中正确的是（）A．电压一定时，导体的电阻与通过的电流成反比B．电阻一定时，通过导体的电流与导体两端的电压成正比C．电流一定时，导体的电阻与导体两端的电压成正比D．导体两端的电压与通过导体的电流成正比，与导体的电阻成反比3．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D．4．如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片P 向右滑动，下列判断正确的是（）A．滑动变阻器接入电路中的阻值变小B．电流表的示数变大C．R2两端电压变大D．电压表的示数变大5．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R 的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小6．有一种金属导体材料在0~100℃之间时，电阻R与温度t（℃）满足关系：R＝100+2t （单位Ω）。

用这种材料制成的热敏电阻与电压表等元件连成如图电路。

电源电压为6V，电压表量程为0~3V，R0阻值为200Ω。

若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（）A．水温刻度不均匀，环境温度越高，对应电压表读数越大B．该装置的测温范围是0~100℃C．水温刻度盘上的0℃与电压表0V对应D．若将R0换成更大的电阻，则温度计的测温范围会变小7．如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。

2018年秋九年级物理人教版上册第十七章综合测试题及答案

九年级物理人教版上册第十七章综合测试题(时间60分钟，满分70分) 一、单项选择题(共12小题，每小题3分，共36分)1．根据公式R＝UI，下列说法中正确的是( )A．一段导体的电阻在通过导体的电流不变时，与导体两端的电压成正比B．一段导体的电阻在导体两端的电压不变时，与通过导体的电流成反比C．一段导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值2．如图所示是体育测试中某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。

手握紧MN时，握力越大电压表的示数越大。

则下列电路中符合这一原理的是( )3．在“伏安法测电阻”的实验中，下列说法正确的是( )A．为了监测电路连接是否正确，连接电路时，需闭合开关B．应该选取规格匹配的器材，这样既不会损坏器材，又能使测量结果误差减小C．在无法估计被测电阻大小时，电流表、电压表应选用较小的量程D．需进行三次实验，这样测量的结果才具有普遍性4．如图所示，电源的电压为U，A为理想电流表，V1和V2为理想电压表，R1为定值电阻，R2为滑动变阻器，那么，当闭合开关S后，下列说法中正确的是( ) A．当滑动变阻器R2的阻值不变时，V1的示数与A的示数之比等于R2B．当滑动变阻器R2的阻值不变时，V2的示数与A的示数之比等于R1C．当滑动变阻器R2的阻值增大时，V2示数的变化量与A示数的变化量的绝对值之比等于R1D．当滑动变阻器R2的阻值减小时，V1示数的变化量与A示数的变化量的绝对值之比等于R2,第4题图),第5题图),第6题图)5．如图所示的电路中，电源电压不变。

当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是( )A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数不变6．如图所示，当变阻器的滑片P置于某一位置时，R1、R2两端的电压分别为U1、U2，当滑片P置于另一位置时，R1、R2两端的电压分别为U1′、U2′。

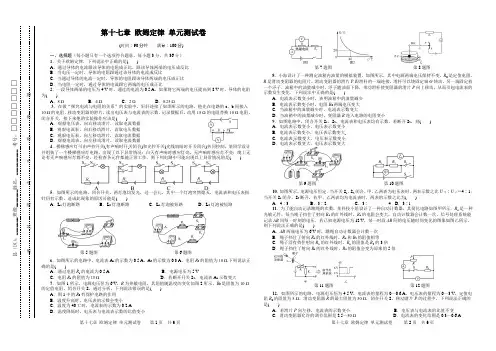

2018年秋季人教版九年级物理第十七章欧姆定律单元测试卷

第十七章欧姆定律单元测试卷(时间：90分钟满分：100分)一、选择题（每小题只有一个选项符合题意，每小题3分，共36分）1．关于欧姆定律，下列说法中正确的是( )A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过该导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．一段导体两端的电压为4 V时，通过的电流为0.5 A，如果将它两端的电压提高到8 V时，导体的电阻为( )A．8 Ω B．4 Ω C．2 Ω D．0.25 Ω3．在做“探究电流与电阻的关系”的实验中，轩轩连接了如图所示的电路，他先在电路的a、b间接入10 Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数，记录数据后，改用15 Ω的电阻替换10 Ω电阻，闭合开关，接下来他的实验操作应该是( )A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电流数据4．楼梯感应灯可由声控开关(有声响时开关闭合)和光控开关(光线较暗时开关闭合)共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响感应灯都不亮，经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是()5．如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数，造成此现象的原因可能是( )A．L1灯泡断路B．L2灯泡断路C．L1灯泡被短路D．L2灯泡被短路6．如图所示的电路中，电流表A1的示数为0.5 A，A2的示数为0.3 A，电阻R2的阻值为10 Ω.下列说法正确的是( )A．通过电阻R1的电流为0.5 A B．电源电压为5 VC．电阻R1的阻值为15 ΩD．若断开开关S2，电流表A1示数变大7．如图1所示，电源电压恒为6 V，R为热敏电阻，其阻值随温度的变化如图2所示，R0是阻值为10 Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是( )A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40 ℃时，电流表的示数为0.2 AD．温度降低时，电压表与电流表示数的比值变小8．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是( )A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小9．如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则( )A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大10．如图所示，电源电压恒定．当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲∶U乙＝4∶1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为( )A．4∶3 B．3∶2 C．3∶ 4 D．3∶l11．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示．R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压．若已知电源电压为12 V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是( )A．AB两端电压为6 V时，跳绳自动计数器会计数一次B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍12．如图所示的电路，电源电压恒为4.5 V，电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R0的阻值为5 Ω，滑动变阻器R的最大阻值为50 Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是( )A．若滑片P向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器允许的调节范围是2.5～50 ΩD．电流表的变化范围是0.3～0.6 A第11题图第12题图第9题图第10题图第7题图第8题图第5题图第6题图密封线内不要答题县（区）：_______班级_______姓名：__________考号：□□□□□□□二、填空与作图题(每空2分，第18小题3分，共25分)13．如图所示的电路，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 自右向左移动的过程中，电压表示数将________，电流表示数将________．(填“变大”“不变”或“变小”)14．电流表内部电阻很小，当电流表________联接入电路中时，电路的总电阻和电流的变化可以忽略．但是，电流表的接入使电路有所变化，测量是有误差的，由此引起电流的测量值比真实值略________(填“大”或“小”)．15．将一段电阻丝R 和一个阻值为R 0的定值电阻串联．接在电压为U ＝2 V 的电源上，现改变电阻丝接入电路的长度，测得通过电阻丝的电流I 和电阻丝相应的接入长度L ，得到了电流的倒数与长度的关系图象(1I－L图象)如图所示．由此可知：该定值电阻R 0＝________Ω；当电阻丝的接入长度L ＝0.5 m 时，相应电阻丝的电阻R ′＝________Ω.16．如图，电源电压为5 V ，R 1＝5 Ω，R 2＝10 Ω，当闭合开关S′后，两电表有示数且保持稳定，则甲电表的示数为________，乙电表的示数为________．17．一种电工工具由一个小灯泡L 和一个定值电阻R 并联而成，通过L 、R 的电流跟其两端电压的关系如图所示．由图可得定值电阻R 的阻值为________Ω；当把这个工具接在电压为2 V 的电路两端，L 、R 并联的总电阻是________Ω，小灯泡L 的I －U 图线是曲线，其原因是____________________________________．18．设计一个病床呼叫电路．要求：开关S 1控制指示灯L 1和电铃；开关S 2控制指示灯L 2和电铃．请在图中连线，形成符合要求的完整电路图．三、实验探究题(5分+15分=20分)19．图甲为“探究电流与电阻的关系”的实验电路图，电源电压恒为3 V ，用电阻箱来选用不同的电阻，按下述步骤进行实验，回答下列问题．(1)闭合开关S ，将滑动变阻器的滑片P 移到适当位置，调节电阻箱使接入电路的电阻为4 Ω时，电流表示数如图乙所示，为________A ；电压表示数应为________V. (2)将电阻箱调到一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向________(填“a ”或“b ”)端移动，使电压表的示数保持不变，同时记下对应的电流值． (3)多次改变电阻箱的阻值，重复上述操作，得到了下表中所示的数据，通过观察表中的数据，分析得出：(4)20．用“伏安法”测量电阻R x 的阻值，提供的实验器材有：待测电阻R x ，两节干电池，电流表、电压表、滑动变阻器、开关及导线若干．(1)根据图甲的电路图，用笔画线代替导线将图乙中的实物图连接完整．(2)闭合开关后，移动滑动变阻器的滑片，电压表示数较大且几乎不变，电流表示数始终为零，电路故障可能是________．(3)排除故障后，测得多组实验数据，各组数据对应的点已经描在图丙中，由图可知R x ＝________Ω.(结果保留1位小数)(4)电流表的电阻虽然很小，但也会影响本实验中R x 的测量结果，用图丁的电路进行测量可消除这个影响，R 0为定值电阻，实验步骤如下：①按照图丁的电路图连接电路，将滑动变阻器的滑片置于最大阻值处；②闭合开关S 1、S 2，移动滑动变阻器滑片，读出电压表的示数U 1和电流表的示数I 1； ③________，移动滑动变阻器滑片，读出电压表的示数U 2和电流表的示数I 2； ④可得待测电阻R x ＝________(用U 1、I 1、U 2和I 2表示)．四、综合应用题（8分+11分=19分）21．如图所示，R 1＝25 Ω，小灯泡L 的规格为“2.5 V 0.3 A ”，电源电压保持不变．(不考虑灯丝电阻变化)(1)S 1、S 2都断开时，小灯泡L 正常发光，求电源电压； (2)S 1、S 2都闭合时，电流表示数变为0.6 A，求R2的阻值．22．某兴趣小组在阅读了半导体材料相关信息后，为了探究定值电阻R 1的电流与其两端电压的关系，特设计了如图甲所示的电路：其中R 2为多种半导体材料混合制成的电阻，其阻值随温度的变化关系如图乙所示．现将R 2置于可调温装置中(不影响电路的连接)，当R 2的温度从最低25℃调至最高75 ℃的过程中，由电路中电流表与电压表对应的示数变化关系，得到此过程中R 1的完整I －U 图象，如图丙所示．求： (1)由乙图可知，R 2的阻值随温度的升高而________；在R 2的温度由最低25 ℃升高的过程中，电路中的电流________．(填“变大”“不变”或“变小”)(2)定值电阻R 1的阻值为多少．(3)当R 2的温度为28 ℃时，电路中的电流为多少．第17题图第18题图第13题图第15题图第16题图参考答案1. D2. A3. A4. D5. A6. C7. D8. A9. A 10. C 11. D 12. D 13．变大不变 14.串小 15.0.8 1.6 16.1 A 5 V 17.10 2.5 小灯泡L 的灯丝电阻受温度的影响 18.如图所示19．(1)0.5 2 (2)b (3)小 (4)反20．(1) (2)电流表断路(电阻R x 断路) (3)5.4(4)断开S 2 U 2I 2－U 1I 121.(1)由电路图可知，S 1、S 2都断开时，R 1与L 串联，小灯泡L 正常发光，所以，灯泡两端的电压U L ＝2.5V ，电路电流I ＝I L ＝0.3 A ，由I ＝UR可得，R 1两端电压：U 1＝IR 1＝0.3 A ×25 Ω＝7.5 V 因串联电路中总电压等于各分电压之和，所以，电源电压：U ＝U L ＋U 1＝2.5 V ＋7.5 V ＝10 V (2)由电路图知，S 1、S 2都闭合时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R 1的电流：I 1＝U R 1＝10 V25 Ω＝0.4 A 因并联电路中干路电流等于各支路电流之和，所以，通过R 2的电流I 2＝I ′－I 1＝0.6 A －0.4 A ＝0.2 A则R 2的阻值：R 2＝U I 2＝10 V0.2 A＝50 Ω22.(1)变小变大 (2)由R 1的完整I －U 图象可知，当R 1两端的电压为：U 1＝1.0 V 时，电路中的电流：I 1＝0.2 A 根据欧姆定律，定值电阻R 1的阻值：R 1＝U 1I 1＝1.0 V0.2 A＝5 Ω (3)由图乙、丙及题意知，当R 2取最大值为R 2＝17.5 Ω时，电路中有最小电流，I 1＝0.2 A ，电源电压：U ＝U 1＋U 2＝1.0 V ＋0.2 A ×17.5 Ω＝4.5 V 当R 2的温度为28 ℃时，R 2′＝10 Ω电路中电流：I ′＝U R 2′＋R 1＝ 4.5 V10 Ω＋5 Ω＝0.3 A。

九年级物理全一册第十七章《欧姆定律》综合检测卷-人教版(含答案)

九年级物理全一册第十七章《欧姆定律》综合检测卷-人教版（含答案）一、计算题1．将两个电阻R1、R2串联在恒为6V的电源上，电阻R1=10Ω，R2=20Ω，闭合开关，求：通过电路的电流。

2．如图电源电压为3V，电阻R1为5Ω。

闭合开关S时，电流表A的示数为0.8A，求：（1）通过电阻R1的电流；（2）通电1min整个电路消耗的电能。

3．在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为R1=2Ω，R2=8Ω，电源两端的电压保持不变。

闭合开关S后，10s内通过R1的电荷量是20C。

求：（1）通过R1的电流；（2）电源电压；（3）通过R2的电流。

4．有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机稳定转动时，线圈1min产生的热量；（2）电动机稳定转动1min输出的机械能；（3）此电动机将电能转化为机械能的效率为多少？5．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。

（1）求电源电压U；（2）若在电路中接入一个电阻R2，使得接入前后电流表的示数变化了0.4 A，求电阻R2 的阻值。

6．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知，元件A和B的电阻分别为为多少Ω ？7．在如图（a）所示的电路中，电源电压为12伏，电阻1R的阻值为10欧。

闭合开关S，电压表的示数为 4.8伏。

R的电流。

（1）求通过电阻1R的阻值。

（2）求电阻2（3）现用电阻0R替换电阻1R、2R中的一个，替换后闭合开关，电压表经过调整量程后，指针正好指在满刻度处，如图（b）所示。

求电阻0R的阻值及电流表的示数。

8．如图是某家用电炖锅的简化电路图。

电源电压为220V，1R和2R均为加热电阻。

当开关S 接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。

试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻1R的阻值是多少？（3）电炖锅保温状态下工作10min，电阻2R产生热量是多少？9．如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小；（2）电阻R2的阻值大小；10．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。

人教版九年级物理第十七章《欧姆定律》测试题(含答案)

人教版九年级物理第十七章《欧姆定律》测试题（含答案）一、选择题1．由欧姆定律I＝UR变形可得R＝UI，以下说法正确的是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟通过它的电流成反比C．导体的电阻跟它两端的电压和通过它的电流无关D．导体的电阻由它两端的电压和通过它的电流的比值决定2．在“探究电流和电压的关系”和“探究电流和电阻的关系”两个实验中，下列说法正确的是（）A．两个实验中进行多次实验的目的都是为了得到普遍性实验结论B．探究电流和电压的关系中，滑动变阻器的作用主要是控制定值电阻两端电压一定C．在探究电流和电阻的关系中，滑动变阻器的作用主要是改变定值电阻两端的电压D．两个实验都用到的实验探究方法是转换法3．用如图所示电路研究电流跟电压的关系，为了改变定值电阻R两端电压，设计了三种方案。

甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻串联接入MN。

可行的方案是（）A．仅有甲 B．仅有乙C．仅有甲、乙两种 D．甲、乙、丙都可行4．有两定值电阻R1、R2，R1＜R2，现将它们接入电路中，下列说法正确的是（）A．若R1与R2串联，则通过R1的电流大于通过R2的电流B．若R1与R2串联，则R1与R2两端的电压之和等于电源电压C．若R1与R2并联，则R1两端的电压小于R2两端的电压D．若R1与R2并联，则通过R1的电流大于通过R2的电流5．如图所示电路中，电源电压保持不变，开关S闭合后将滑片P向右移动时，下列说法中正确的是(灯丝电阻变化忽略不计) （）A．电流表示数变小B．电压表V1示数变小C．电压表V1示数和电压表V2示数之和不变D．电压表V1示数变化量与电流表A示数变化量之比不变6.在“探究电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象。

下列说法正确的是 ( ) A．导体中的电流与导体的电阻成正比B．电源至少选用2节新干电池C．换用2 Ω电阻做实验时，需要更换电压表量程D．多次实验是为了寻求普遍规律二、填空题(每空2分，共12分)7．德国物理学家通过大量实验和理论研究发现了电流与电压和电阻的关系，即“导体中的电流，跟导体两端的电压成正比，跟导体的成反比。

人教版九年级物理《第十七章欧姆定律》测试卷(附答案)

图7-22图7-23图7-21人教版九年级物理《第十七章欧姆定律》测试卷一一．填空题（每空1分，共 17分）1．电视信号在天线上感应的电压约为0.1 mV ，合 V ．经验证明，只有的电压对人体来说是安全的．家庭电路的电压为 V ．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成 KΩ．2．如图7-21，电源电压保持不变，电阻R 1 = R 2 = R 3 = 10Ω。

要使R 2、R 3并联，应闭合开关，此时电流表的示数为I 1；要使R 1、R 2串联，开关S 1、S 2应 (填“断开”或“闭合”)，此时电流表的示数为I 2；则3．小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图7-22所示. 这个实验可以改进的地方是_______________，你这样改的理由是_________________________.4. 某同学在用有两个量程的电压表（0～3V 和0～15V ）测由两节干电池串联组成电池组的电压时，记录的是10V 。

他出现错误的原因是_______________________，实际电压应是___________。

5．欧姆定律的表达式为，在电压U 一定的条件下，导体的电阻R 越小，通过导体的电流I 越。

两个电阻R 1和R 2（R 1＞R 2）串联接入电路中，通过R 1的电流（填“大于”、“等于”或“小于”）通过R 2的电流。

．6．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器联一个 Ω的电阻．二．选择题（每小题3分，共30分）1．在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况（）A ．电灯的灯丝被烧断 B.电灯正常发光 C. 电灯发出暗淡的光 D.保险丝熔断2．小强同学在探究串联电路电流规律的实验中，按图7-23连接好了电路，合上开关S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L 1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A.灯L 1短路B.灯L 2断路C.电流表烧坏了D.灯L 1断路图7-243．如图7-24所示，当滑动变阻器的滑片向N端滑动时，电流表和电压表示数的变化情况是（）A．两表示数都变大B．两表示数都变小C．电流示数变大，电压表示数变小D．电流示数变小，电压表示数变大4．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A．电阻变大，电流减小B．电阻变小，电流增大C．电阻和电流都增大D．电阻和电流都减小5．发生电火灾后，产生应该做的是（）A．用水灭火 B.用灭火器灭火C．用砂子灭火 D.切断电源并拔打119火警电话6．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是（）A.将两个4欧的电阻串联起来B.将两个10欧的电阻并联起来C.将两个4欧的电阻并联起来D.将两个10欧的电阻串联起来7．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（）A．电源没电了B．小灯泡处开路C．滑动变阻器处开路D．开关处开路8．在表演台上某人声称具有特异功能——“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点，其中不正确的是（）A．这是伪科学的撞骗行为B．此人也许真有不导电的特异功能C．此人与大地之间一定有良好的绝缘D．他去抓两根电线前，零线被助手切断了9．下列说法正确的是( )A．家庭电路用的保险丝是由电阻率大、熔点高的合金制成B．用测电笔测电时，手不准接触笔上任何金属体C．只有低于220V的电压才是安全的·D．螺丝口灯座的螺旋套，只准接在零线上10．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图7-25所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是Array A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域1C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域O图7-25三．实验题（23分）1．（13分）下图7-26是小明自制电子秤的原理示意图。

2018年秋江西省省人教版九年级物理全册 .第十七章欧姆定律检测卷及答案-精选教学文档

第十七章检测卷说明：1.本卷共四大题26小题，全卷满分100分，考试时间为90分钟。

2．考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣1分。

基础部分一、填空题(共20分，每空1分)1．德国物理学家________经过十年不懈的努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式：I＝UR。

为了纪念他的杰出贡献，人们将他的名字作为________的单位。

2．一段导体两端电压是10V时，导体中的电流是0.5A，此导体的电阻是________Ω。

如果导体两端的电压降到1V，导体的电阻是________Ω。

3．如图所示，电阻R1＝1Ω，R2＝2Ω，R3＝3Ω，电流表示数为0.6A，则此电路两端电压U＝________V。

4．如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度________(选填“变亮”或“变暗”)，电压表的示数将________(选填“增大”或“减小”)。

5．某同学手边有一个标有“6V0.5A”字样的定值电阻和一个标有“10V1A”字样的滑动变阻器，如果将它们串联后接入电路使用，那么电路中的电流最大不能超过________A；如果将它们并联后接入电路使用，那么电路两端的电压最大不能超过________V。

6．有两个电阻，R1＝20Ω，R2＝60Ω。

若将R1、R2串联起来，它们的等效电阻是________Ω，通过它们的电流之比I1∶I2＝________。

7．有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2＝________，U1∶U2＝________。

8．电阻为12Ω的电铃，正常工作时的电压为6V，现只有一个8V的电源，要使它正常工作，要给它________联一个________Ω的电阻。

9．如图所示电路中，电源电压恒定，电阻R 的阻值为20Ω。

人教版初中物理九年级全册第十七章《欧姆定律》测试题(含答案)

第十七章《欧姆定律》测试题一、单选题（每小题只有一个正确答案）1．在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数不变C．电压表示数变小，电流表示数变大D．电压表示数不变，电流表示数变小2．如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc=6V，U dc=0,若电路中只有一处故障，则其故障原因可能是（）A．小灯泡灯丝断了B．小灯泡被短路了C．开关接触不良，断路了D．电流表断路3．如图，把长短相同、粗细不同的两根镍铬合金线串联接入电路，说法正确的是( )A．粗导体的电阻大于细导体的电阻B．粗导体的电阻等于细导体的电阻C．通过粗导体的电流大于通过细导体电流D．粗导体两端电压小于细导体两端的电压4．用伏安法测电阻时，某同学列出了下列注意事项，其中没有必要的是A．连接电路时，应从电源的正极开始连线B．连接电路时，电键应始终处于断开状态C．使用电压表和电流表时要选择量程D．电路连接好后，应先用电键试触5．某同学在没有电流表的情况下,利用电压表和已知阻值的定值电阻R0测量未知电阻R x的阻值,如图中测量R x阻值的电路图不正确的是()A．B．C．D．6．如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（）A．灯L亮度变暗B．电压表V与电流表A1，示数之比不变C．电路的总功率变小D．电压表示数变大7．如图是小灯泡的电流与两端电压的关系图象，下列说法正确的是( )A．小灯泡的电阻不变，是7.6ΩB．小灯泡的电流随两端电压的增大而增大的越来越慢C．小灯泡的电阻与两端电压有关，随电压的增大而减小D．小灯泡的实际功率与两端电压有关，随电压的增大而减小8．如图所示，当滑片P向左移动时A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大9．在图中所示的电路中，电源两端的电压一定，开关S1、S2均闭合。

人教版初中物理九年级第十七章《欧姆定律》测试题(含答案)精选全文完整版

可编辑修改精选全文完整版人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）一、单项选择题1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。

他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac 两点之间的电压为U ab=6V、U bc=0V、U ac=6V。

若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。

闭合开关S，电路正常工作。

一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路3、在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。

下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左C．实验过程中移动滑片的作用是控制电阻两端的电压一定D．实验获得多组数据是为了减小实验误差4、如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（）A．电源电压是3VB．定值电阻R的阻值是60ΩC．若定值电阻R接触不良时，电流表示数为0，电压表示数为9VD．滑动变阻器的阻值范围是0-18Ω5、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，杠杆可绕支点O自由转动，下列说法正确的是（）A．油位越高，流过R的电流越大B．油位越高，R两端的电压越大C．R、R0在电路中是并联的D．油量表是由电流表改装而成的6、如图所示，当开关S闭合时，电阻R1与R2串联，甲、乙两表的示数之比为3：1，若甲、乙两表都是电流表，则断开开关S后，甲、乙两表的示数之比为（）A．1：2C．3：1D．1：37、如图所示，电源电压18V，且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V “量程，灯泡上标有“6V 0.5A“字样，不考虑温度对灯丝电阻的影响。

人教版九年级物理第十七章欧姆定律综合练习试题(含答案解析)

人教版九年级物理第十七章欧姆定律综合练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在图（a）、（b）所示的电路中，电源电压相同且不变，电阻R2的阻值大于电阻R3的阻值，则下列关于电流表A1、A2和A3示数的说法中正确的是（）A．电流表A1的示数一定等于A2的示数B．电流表A1的示数可能小于A3的示数C．电流表A2的示数一定小于A3的示数D．电流表A2的示数可能等于A3的示数2、在如图所示的电器中，电源电压保持不变，R1、R2均为定值电阻。

当①、②都是电压表时，闭合开关S1和S2，①表的示数与②表的示数的比值为m；当①、②都是电流表时，闭合开关S1，断开开关S2，①表的示数与②表的示数的比值为n；下列关于m、n的关系说法正确的是（）A．11mn=+B．11mn=-C．11mn=+D．11mn=-3、如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图像如图乙所示。

则下列判断正确的是（）A．电源电压为4VB．定值电阻R1的阻值为20ΩC．变阻器滑片在中点时，电流表示数为0.3AD．滑动变阻器R2的阻值变化范围为0～10Ω4、如图是一种测定油箱内油量的部分装置示意图，其中0R是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆带动滑片可绕固定轴O转动，滑杆另一端固定着一个浮子。

若油量表是由电压表改装而成，且当油量增加时，电压表示数变大，则电压表应测量（）A．电源电压B．定值电阻0R的电压C．电源和0R的电压D．滑动变阻器R的电压5、在一段导体电阻两端加3V电压时，通过导体电阻的电流为0.3A；现在把该导体电阻两端的电压变为6V，则此时通过该导体电阻的电流和该导体电阻的阻值分别为（不考虑温度对导体电阻的影响）（）A．0.3A、20ΩB．0.6A、10ΩC．0.3A、10ΩD．0.6A、20Ω6、实验室使用的小灯泡正常工作时的电流约为（）A．0.05安B．0.2安C．1安D．2安7、如图所示是电阻A和B的U﹣I图象，下列说法中正确的是（）A．电阻A和B都是阻值不变的电阻B．当B两端电压为1V时，R B=5ΩC．甲、乙并联在电路中，当电源电压为3V时，电路的总电流为0.6AD．甲、乙串联在电路中，当电路电流为0.4A时，电路的总电压为4.5V8、研究得出“导体中电流与电压的关系”的科学家是（）A．牛顿B．帕斯卡C．欧姆D．伽利略9、在探究“导体中的电流与电压关系“的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列判断正确的是（）A．甲、乙两元件中的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10ΩC．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，电路中的总电压是2VD．若甲、乙元件并联后，接到2V的电路中，电路消耗的总功率是1.2W10、小立家买了个电脑键盘清洁器，它包括照明用的小灯泡和吸尘用的电动机，其连接方式如图所示，则下列说法中正确的是（）A．小灯泡和电动机串联接在电路中的B．小灯泡和电动机必须同时使用C．小灯泡和电动机同时工作时，通过它们的电流一定相等D．小灯泡和电动机同时工作时，它们两端的电压一定相等第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示，当滑动变阻器的滑片向右滑动时，电流表示数将_______，电压表V1示数将_______，电压表V2示数将_______（以上均选填“变大”、“变小”或“不变”）。

人教版物理九年级第17章《欧姆定律》测试试题(含答案)

人教版物理九年级第17章《欧姆定律》测试试题（含答案）1 / 9第17章《欧姆定律》测试题一、单选题（每小题只有一个正确答案）1．从欧姆定律导出公式R =U I，下列说法中正确的是( ) A.导体的电阻和它两端的电压成正比 B.导体的电阻和它两端的电压成反比C.当导体两端电压为零时，它的电阻也为零D.以上说法均不对2．如图所示，R 为一铜丝，如果将此铜丝换成等长的但是稍细一些的铜丝，接入同一电路，则电流表的示数会( )A ．变大B ．不变C ．变小D ．无法判断3．如图所示电路，电源电压一定。

电阻R 1的阻值为R 2的2倍。

当开关S 1、S 2都闭合时，电流表A 1的示数为I 1，电流表A 2的示数为5I 1。

当开关S 1、S 2都断开时，电流表A 1的示数为I 1′。

则I 1′与I 1之比为( )A ．6∶11 B．2∶7 C．1∶7 D．3∶74．如图是一种自动测定油箱内油面高度的装置，R 1是定值电阻，R 2是滑动变阻器，油量表是由电表改装而成．以下说法不正确．．．的是( )A ．油量表是由电流表改装而成B ．R 1在电路中无任何作用可省去C ．当油量上升时，油量表示数变大，电压表示数变小D ．改装后油量表零刻度线和原电流表零刻度线不重合5．如图所示的电路中，电源电压恒定不变，当S 闭合，滑动变阻器的滑片P 由左向右滑动时，下列分析正确的是（）A．电流表的示数增大，电流表的示数不变，电压表的示数增大B．电流表的示数不变，电流表的示数减小，电压表的示数不变C．电流表的示数不变，电流表的示数增大，电压表的示数不变D．电流表的示数减小，电流表的示数不变，电压表的示数减小6．如图甲所示是水位监测装置的原理图。

柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。

已知电源电压恒为6 V，小灯泡标有“2 V 2 W”字样（不考虑温度对灯丝电阻的影响）。

人教版物理九年级第十七章《欧姆定律》测试题(含答案)--打印

第十七章《欧姆定律》测试题一、单选题（每小题只有一个正确答案） 1．下列说法中正确的是（）A ．一段电路中的电流增大了，一定是因为电路中的电阻减小了B ．正在发光的灯泡两端一定有电压C ．由于有公式R=U/I ，因此导线两端电压一定时，导线的电阻和通过导体的电流成反比D ．电路中的电流为0A 时，电路的电阻为0W2．如图所示，电源电压不变，开关闭合，当滑动变阻器滑片P 向右移动时，下列判断正确的是（）A. 电流表的示数变大，电压表V1的示数变小，V2的示数不变B. 电流表的示数变大，电压表V1的示数变小，V2的示数变大C. 电流表的示数变小，电压表V1的示数变大，V2的示数变小D. 电流表的示数变大，电压表V1的示数不变，V2的示数变小3．在如图所示的电路中,电路总电压保持不变,两灯泡的电阻阻值也不变,当闭合开关S 后,灯泡 L 1被烧坏熄灭,灯泡L 2继续亮着.出现此故障，两电流表示数变化为（） A ．示数变小，示数变小 B ．示数变大，示数变小 C ．示数变小，示数不变 D ．示数不变，示数变小4．两个灯泡，其中L 1上标有“6V 0.5A ”，L 2上没有标记，但测得它的电阻是4Ω，，把它们串联在某一电路时，两灯均能正常发光，则这个电路两端的电压和灯L 2的电压分别是（） A ．7V 1V B ．8V 2V C ．6V 1V D ．8V 4V 5．小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是（）A ．②③ B．③④ C．①③ D．①②6．如图所示是一种家庭用高效电膜式电暖炉的电路图，图中电暖炉选择开关S 处于断开状态，电暖炉有左、右两个阻值为100Ω的发热电阻，调节开关S 可使它们分别发热，也可使它们同时发热。

当开关 S 与“2”、“3”两个触点接触时，两个发热电阻的连接关系及干路中的电流大小是（）A ．串联 4.4AB ．并联 4.4AC ．并联 2.2AD 串联 2.2A7．图（a ）所示电路，当闭合开关S 后，两个电压表指针偏转均为图（b ）所示，则电阻R1和R2两端的电压分别为（）A.10V 2VB.8V 2VC.2V 8VD.2V 10V3题 5题6题A.R AB＝R CDB.R AB＞R CDC.R AB＜R CDD.无法确定8．小红同学在做测定小灯泡电功率的实验时，连接的电路如图所示(电路各元件均完好)，闭合开关后，实验电路可能出现的情况是( )A．电流表被烧坏 B．电压表示数接近电源两端的电压C．灯泡被烧毁 D．电流表指针有明显偏转9．张滨同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据整理后作出了如图所示的图象。

人教版九年级全一册物理第十七章欧姆定律检测题(含答案)

九年级物理第十七章欧姆定律检测题一、选择题1．由欧姆定律公式I=U/R变形得R=U/I，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关2.下列说法正确的是（）A.并联电路的总电阻等于各电阻的倒数之和B.串联电路中任何一个电阻小于串联总电阻C.串联电路中的电阻越大,它两端的电压就越小D.并联电路中的电阻越大,通过它的电流就越大3．在测量电阻的实验中，下列注意事项中不正确的是（）A．连接实验电路时，开关应断开B．测量时只要测量一组数据即可C．在无法估计被测电压、电流的大小时，应采用试触法选取合适的量程D．将变阻器连入电路时，滑片应放到使电路中的电流最小的位置4、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如图所示。

根据图线可知（）A．甲导体的电阻比乙的大；B．乙导体的电阻比甲的大；C．甲、乙的电阻一样大；D．无法比较甲、乙的电阻大小5. 如图所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V，则R1︰R2为（）A．1︰3 B．3︰1 C．1︰2 D．2︰16．把阻值分别为4 Ω、6 Ω的两只电阻串联在一个电压不变的电源上，电路中电流为1.2 A，则电源电压为（）A．12 V B．4.8 V C．7.2 V D．10 V7．如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小8．如图所示，MN间电压稳定，R1为定值电阻，滑动变阻器R2的最大阻值为20 Ω。
