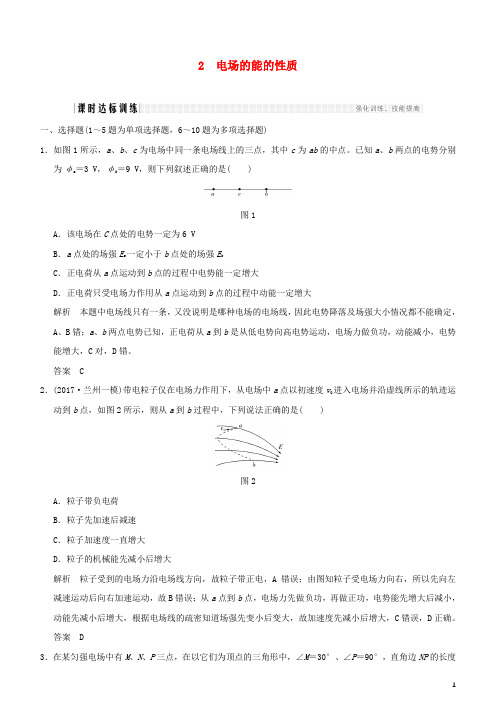

高考物理一轮复习第七章静电场第2讲电场能的性质课时达标训练

2 电场的能的性质

一、选择题(1～5题为单项选择题，6～10题为多项选择题)

1．如图1所示，a、b、c为电场中同一条电场线上的三点，其中c为ab的中点。已知a、b两点的电势分别为φa＝3 V，φb＝9 V，则下列叙述正确的是( )

图1

A．该电场在C点处的电势一定为6 V

B．a点处的场强E a一定小于b点处的场强E b

C．正电荷从a点运动到b点的过程中电势能一定增大

D．正电荷只受电场力作用从a点运动到b点的过程中动能一定增大

解析本题中电场线只有一条，又没说明是哪种电场的电场线，因此电势降落及场强大小情况都不能确定，

A、B错；a、b两点电势已知，正电荷从a到b是从低电势向高电势运动，电场力做负功，动能减小，电势

能增大，C对，D错。

答案 C

2．(2017·兰州一模)带电粒子仅在电场力作用下，从电场中a点以初速度v0进入电场并沿虚线所示的轨迹运动到b点，如图2所示，则从a到b过程中，下列说法正确的是( )

图2

A．粒子带负电荷

B．粒子先加速后减速

C．粒子加速度一直增大

D．粒子的机械能先减小后增大

解析粒子受到的电场力沿电场线方向，故粒子带正电，A错误；由图知粒子受电场力向右，所以先向左减速运动后向右加速运动，故B错误；从a点到b点，电场力先做负功，再做正功，电势能先增大后减小，动能先减小后增大，根据电场线的疏密知道场强先变小后变大，故加速度先减小后增大，C错误，D正确。

答案 D

3．在某匀强电场中有M 、N 、P 三点，在以它们为顶点的三角形中，∠M ＝30°、∠P ＝90°，直角边NP 的长度

为4 cm 。已知电场方向与三角形所在平面平行，M 、N 和P 点的电势分别为3 V 、15 V 和12 V 。则电场强度的大小为( )

图3

A ．150 V/m

B ．75 V/m

C ．5 3 V/m

D ．75 3 V/m 解析 过P 点作斜边MN 的垂线交MN 于O 点，由几何知识可知N 、O 间的距离NO ＝2 cm ，M 、O 间的距离MO ＝6 cm ，由匀强电场的特点得O 点的电势为φO ＝12 V ，即O 、P 在同一等势面上，由电场线与等势面的关系和几何关系知：

E ＝U d ＝φN －φO NO

＝150 V/m ，即选项A 正确。

答案 A

4．两电荷量分别为q 1和q 2的点电荷固定在x 轴上的O 、M 两点，两电荷连线上各点电势φ随x 变化的关系如

图4所示，其中C 为ND 段电势最低的点，则下列说法正确的是( )

图4

A ．q 1、q 2为等量异种电荷

B ．N 、

C 两点间场强方向沿x 轴负方向

C ．N 、

D 两点间的电场强度大小沿x 轴正方向先减小后增大

D ．将一正点电荷从N 点移到D 点，电势能先增大后减小

解析 根据q 1左侧和q 2右侧电势随距离增大而降低可判断两者均为正电荷，A 错误；N 、C 间的电场方向沿

x 轴正方向，C 点场强为0，B 错误；根据N →D 间图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C 正确；正电荷从N 移到D ，由E p ＝qφ知，电势能先减小后增大，D 错误。

答案 C

5．如图5所示为沿水平方向的匀强电场的三条电场线，竖直平面内有一个圆周，A 点为圆周上和圆心同一高

度的一点，B 点为圆周上的最高点。在A 点的粒子源以相同大小的初速度v 0在竖直面内沿各个方向发射带正电的同种粒子(不计粒子重力)，竖直向上发射的粒子恰好经过B 点，则从圆周上离开的粒子的最大速度

大小为( )

图5

A．3v0B．2v0 C.2v0 D．v0

解析设粒子所带电荷量为＋q，质量为m，电场强度为E，圆周的半径为R，因竖直向上发射的粒子做类

平抛运动经过B点，故电场方向水平向右，且有a＝qE

m

，R＝v0t，R＝

1

2

at2，解得qE＝

2mv20

R

。粒子从圆周上

右侧与圆心等高处离开时的速度最大，则有qE×2R＝1

2

mv2－

1

2

mv20，可得v＝3v0，选项A正确。

答案 A

6．如图6所示，空间有两个等量的异种点电荷M、N固定在水平面上，虚线POQ为MN连线的中垂线，一负的试探电荷在电场力的作用下从P点运动到Q点，其轨迹为图中的实线，轨迹与MN连线的交点为A。则下列叙述正确的是( )

图6

A．电荷M带负电

B．A点的电势比P点的电势低

C．试探电荷在A点速度最大

D．试探电荷从P运动到Q的过程中电场力先做负功后做正功

解析试探电荷做曲线运动，电场力指向轨迹的凹侧，因为试探电荷带负电，所以电荷N带负电，A项错误；由等量异种点电荷电场线分布特征及沿电场线方向电势逐渐降低可知，B项正确；试探电荷从P到A 的过程中，电场力做负功，电势能增加，动能减少，试探电荷从A到Q的过程中，电场力做正功，电势能减小，动能增加，选项C错误、D正确。

答案BD

7．静电场在x轴上的场强E随x的变化关系如图7所示，x轴正方向为场强正方向，带正电的点电荷沿x轴运动，则点电荷( )

图7

A．在x2和x4处电势能相等

B．由x1运动到x3的过程中电势能增大

C．由x1运动到x4的过程中电场力先增大后减小

D．由x1运动到x4的过程中电场力先减小后增大

解析由图象可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1移动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；由x1运动到x4的过程中，场强先增大后减小，因此电场力先增大后减小，C项正确，D项错误。

答案BC

8．如图8所示，两个固定的等量正点电荷相距为4L，其连线中点为O，以O为圆心、L为半径的圆与两正点电荷间的连线及连线的中垂线分别交于a、b和c、d，以O为坐标原点、垂直ab向上为正方向建立Oy轴。

取无穷远处电势为零，则下列判断正确的是( )

图8

A．a、b两点的场强相同

B．Oy轴上沿正方向电势随坐标y的变大而减小

C．将一试探电荷＋q自a点由静止释放，若不计电荷重力，试探电荷将在a、b间往复运动

D．Oy轴上沿正方向电场强度的大小随坐标y的变大而增大

解析a、b两点的场强大小相等、方向相反，选项A错误；由等量正点电荷的电场特点，知Oy轴上沿正方向电势随坐标y的增大逐渐减小，选项B正确；a点场强方向沿ab连线向右，试探电荷＋q自a点由静止释放后向右运动，遵循能量守恒定律，在a、b间往复运动，选项C正确；等量正点电荷连线的中点电场强度为零，沿Oy轴正方向无穷远处电场强度为零，知电场强度沿Oy轴正方向先增大后减小，选项D错误。

答案BC

9．(2017·福建台州质量评估)如图9所示，竖直平面内的xOy坐标系中，x轴上固定一个点电荷Q，y轴上固定一根光滑绝缘细杆(细杆的下端刚好在坐标原点O处)，将一个重力不计的带电圆环(可视为质点)套在杆
