固态继电器中常用光耦
固态继电器工作原理解析
固态继电器工作原理解析固态继电器（Solid State Relay，SSR）是一种电子开关设备，用于控制电流的流动。
与传统的机械继电器相比，固态继电器没有机械部件，并且具有更高的工作速度、更长的寿命和更好的可靠性。
固态继电器主要由输入电路、控制电路和输出电路组成。
1.输入电路：输入电路是控制固态继电器的关键部分。
它接收来自控制信号源的电流或电压，并将其转化成适合控制电路使用的信号。
输入电路通常由光电耦合器组成，光电耦合器使用光学器件将电信号与光信号隔离，避免了电气噪声和电磁干扰的影响。
2.控制电路：控制电路是固态继电器的核心部分。
它接收来自输入电路的信号，并通过内部的晶体管、触发电路等元件将信号转换成适合驱动输出电路的电流或电压。
控制电路通常使用半导体器件如晶体管和集成电路来实现信号的放大、滤波和保护等功能。
3.输出电路：输出电路是固态继电器实现电流开关的关键部分。
它通常由半导体开关元件（例如二极管、晶闸管或场效应管等）组成，这些元件可以根据控制电路的信号来开关电流通路。
输出电路通常具有较低的导通电阻和较高的绝缘电阻，以确保稳定和可靠的电流流动。
1.开通状态：当输入电路接收到控制信号时，控制电路解析信号并通过内部的电子元件将信号放大到足以驱动输出电路的电流或电压。
输出电路中的半导体开关元件处于导通状态，电流可以顺利通过继电器，从而实现电路的通断控制。
2.断开状态：当输入电路断开控制信号时，控制电路停止放大信号并控制输出电路断开。
输出电路中的半导体开关元件处于关断状态，电路中的电流无法流通，从而实现电路的断开。
1.快速工作：相对于机械继电器，固态继电器具有更快的开关速度。
它们没有机械运动部件，因此开关时间更短，响应速度更快。
2.长寿命：固态继电器的寿命通常比机械继电器更长。
它们没有机械磨损的问题，可以长时间稳定工作。
3.可靠性高：固态继电器具有较高的可靠性，不易受到外部环境的影响。
它们能够抵抗冲击、振动和电磁干扰等，可以在恶劣的工作环境下使用。
常用光耦简介及常见型号
常用光耦简介及常见型号普通的线性光耦有PC111 、TLP521、PC817、TLP632 、TLP532 、PC614 、PC714 、2031等，但要看用在哪里，因为其线性并不能满足各类要求，其优点是价格便宜，货源好.更好的属精密线性光耦如LOC211、HCNR200、HCNR201。
2011-03-24 23:25光电耦合器（简称光耦）是开关电源电路中常用的器件。
光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。
常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。
非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。
线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。
开关电源中常用的光耦是线性光耦。
如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。
由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。
同时电源带负载能力下降。
在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。
常用的4脚线性光耦有PC817A----C。
PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。
常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。
经查大量资料后，以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比(CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。
固态继电器工作原理
固态继电器工作原理
固态继电器是一种集电器和电子器件的组合装置，由输入控制部分、输出控制部分和隔离部分组成。
其工作原理主要包括以下几个方面：
1. 输入控制部分：固态继电器的输入端通常为一个LED，当
给LED加上足够的电压时，LED会发光。
这个电压可以通过
串联的电阻来控制。
当LED发光时，输入控制部分会被激活。
2. 输出控制部分：输入控制部分的激活会导致输出控制部分的晶体管（也称为光敏晶体管）工作。
这个晶体管通常由一对
PN结组成，当输入控制部分被激活时，LED发出的光会经过
隔离部分照射到晶体管的基极上，使得PN结处的电阻发生变化。
这个变化会引起输出电路的电流变化。
例如，当晶体管导通时，输出电路的电流会通过，当晶体管截止时，输出电路的电流会断开。
3. 隔离部分：固态继电器的输入和输出部分通常通过一个绝缘材料隔离，以防止输入和输出之间的电信号相互干扰。
这样的隔离部分通常使用光耦的形式，通过光的传导来实现输入和输出之间的电隔离。
综上所述，固态继电器的工作原理是通过LED的发光和光敏
晶体管的控制来实现输入和输出之间的电隔离和电流控制。
光电耦合器MOC3063、4N25管脚及应用-固态继电器电路
光电耦合器MOC3063、4N25管脚及应用-固态继电器电路光电耦合器 MOC3063的管脚及固态继电器电路
MOC3063 管脚图：
4N25 管脚图：
元器件选择
恒流部分按图中的参数选取元件，均无特殊要求。
图1中的光电耦合器分别选用了4N25与MOC3063等便于购买的型号。
这两种光耦均采用双列直插六脚封装，外形如图2所示，图1中标注了内部结构对应的引脚排列。
功率三极管或晶闸管的选取决定了固态继电器的带负载能力，图1中T选用BT136、BCR3AM时，负载电流最大为3A；选用BCR10AM时，最大电流为10A。
若负载电流小于1A，T 可用MAC97A6等型号的小管，这将使制成的成品体积大大减小。
如果负载电流较大，必要时需要给VT4和T加装一定大小的散热器。
在负载电源为220V时，C的耐压值不小于400V。
笔者用的是彩电开关电源用的耐压1kV的安规电容。
固态继电器便可以在电路中取代电磁继电器使用了。
这种固态继电器的输入下限电压低于3V，上限电压高于30V的直流电压，输出导通电压是AV220V交流电压，因此通用性很强。

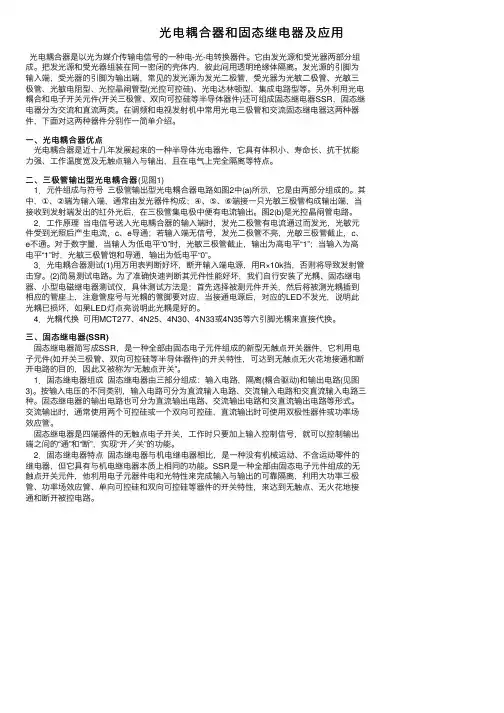

光电耦合器和固态继电器及应用
光电耦合器和固态继电器及应⽤光电耦合器是以光为媒介传输电信号的⼀种电-光-电转换器件。
它由发光源和受光器两部分组成。
把发光源和受光器组装在同⼀密闭的壳体内，彼此间⽤透明绝缘体隔离。
发光源的引脚为输⼊端，受光器的引脚为输出端，常见的发光源为发光⼆极管，受光器为光敏⼆极管、光敏三极管、光敏电阻型、光控晶闸管型(光控可控硅)、光电达林顿型、集成电路型等。
另外利⽤光电耦合和电⼦开关元件(开关三极管、双向可控硅等半导体器件)还可组成固态继电器SSR，固态继电器分为交流和直流两类。
在调频和电视发射机中常⽤光电三极管和交流固态继电器这两种器件，下⾯对这两种器件分别作⼀简单介绍。
⼀、光电耦合器优点光电耦合器是近⼗⼏年发展起来的⼀种半导体光电器件，它具有体积⼩、寿命长、抗⼲扰能⼒强、⼯作温度宽及⽆触点输⼊与输出，且在电⽓上完全隔离等特点。
⼆、三极管输出型光电耦合器(见图1)1．元件组成与符号三极管输出型光电耦合器电路如图2中(a)所⽰，它是由两部分组成的。
其中，①、②端为输⼊端，通常由发光器件构成；④、⑤、⑥端接⼀只光敏三极管构成输出端，当接收到发射端发出的红外光后，在三极管集电极中便有电流输出。
图2(b)是光控晶闸管电路。
2．⼯作原理当电信号送⼊光电耦合器的输⼊端时，发光⼆极管有电流通过⽽发光，光敏元件受到光照后产⽣电流，c、e导通；若输⼊端⽆信号，发光⼆极管不亮，光敏三极管截⽌，c、e不通。
对于数字量，当输⼈为低电平“0”时，光敏三极管截⽌，输出为⾼电平“1”；当输⼊为⾼电平“1”时，光敏三极管饱和导通，输出为低电平“0”。
3．光电耦合器测试(1)⽤万⽤表判断好坏，断开输⼊端电源，⽤R×10k挡，否则将导致发射管击穿。
(2)简易测试电路。
为了准确快速判断其元件性能好坏，我们⾃⾏安装了光耦、固态继电器、⼩型电磁继电器测试仪，具体测试⽅法是：⾸先选择被测元件开关，然后将被测光耦插到相应的管座上，注意管座号与光耦的管脚要对应，当接通电源后，对应的LED不发光，说明此光耦已损坏，如果LED灯点亮说明此光耦是好的。
固态继电器工作原理
固态继电器工作原理固态继电器（Solid State Relay，简称SSR）是一种电子开关设备，它没有机械触点，通过半导体器件实现电路的开闭。
相比传统的机械继电器，固态继电器具有速度快、寿命长、可靠性高等优点，广泛应用于控制、自动化和通信等领域。
固态继电器的工作原理可以分为输入控制电路和输出功率电路两个部分。
输入控制电路：固态继电器的输入控制电路通常由光电耦合器和驱动电路组成。
光电耦合器将外部的控制信号电流（通常是低电平电压）转化为被控制的高电平信号电流，实现输入电路与输出电路的电气隔离。
光电耦合器是将输入电路与输出电路隔离的关键元件，它通过光电效应将输入和输出电路隔离开来，避免了输入信号与输出信号的相互干扰。
输出功率电路：固态继电器的输出功率电路通常由半导体开关元件（如三极管、功率MOSFET 等）和负载电路组成。
当输入端的控制信号电流通过光电耦合器传递到输出端时，固态继电器的开关元件导通，使得输出电路与负载电路形成通路，负载电路得以正常工作。
当输入端的控制信号电流断开时，固态继电器的开关元件截断，切断输出电路与负载电路之间的连接。
固态继电器的工作原理主要包括以下几个方面：1. 光电耦合器工作原理：光电耦合器是固态继电器输入控制电路的核心元件，它由发光二极管（LED）和光敏三极管（光电晶体管）组成。
当输入端的控制信号电流流过发光二极管时，LED会发射出一个特定波长的光，该光照射到光敏三极管上，引起光敏三极管发生光电效应。
光电效应会在光敏三极管中产生电流，该电流被放大后用于控制输出端的开关元件。
2. 开关元件的导通和截断：固态继电器的开关元件采用半导体器件，如三极管、功率MOSFET等。
当输入端的控制信号电流通过光电耦合器传递到开关元件时，开关元件的控制端被导通，使得通路闭合，负载电路得以工作。
当输入端的控制信号电流断开时，开关元件的控制端被截断，通路断开，负载电路被切断。
3. 输出电流和负载特性：固态继电器的输出电流是通过开关元件流过负载电路的电流。
固态继电器原理
固态继电器原理固态继电器(也称为固态继电器模块)是一种使用半导体器件作为开关元件的继电器。
相比传统的电磁继电器，固态继电器具有更高的速度、更小体积、更长寿命和更低功耗等优点。
固态继电器常用于自动化控制系统、工控设备以及电力电子等领域。
本文将详细介绍固态继电器的原理。
一、固态继电器的构造和工作原理触发电路:触发电路负责将输入信号转换为控制信号。
通常使用的触发电路是基于光电耦合器的，输入信号通过一个光电耦合器的发光二极管(LED)驱动，并通过另一个光电耦合器中的光敏二极管控制输出管脚的状态。
控制器:控制器是固态继电器的核心部分。
当控制信号的输入满足一定条件时，它会通过内部的驱动电路将输出开关电路的触发器切换到导通(ON)或断开(OFF)状态。
开关电路: 开关电路是固态继电器的输出部分。
通常由一对双向触发器和一个双向或单向可控硅(triac或SCR)组成。
当控制信号使触发器切换到导通态时，开关电路导通，电流流过负载。
相反，当控制信号使触发器切换到断开态时，开关电路断开，负载不再接通电流。
二、固态继电器的工作特点1.零电流开关:固态继电器可通过去激活LED来关闭输出开关电路，不需要持续的控制电流。
这意味着固态继电器在保持断开状态时，将几乎没有电流损耗。
这是相比传统电磁继电器的明显优势。
2.高速开关:固态继电器的互感器响应时间非常短，一般在毫秒级别。
这使得固态继电器在需要高速切换的应用中具有非常好的性能。
3.长寿命:固态继电器由于没有机械零件，没有磨损和接触故障的问题。
它们的寿命通常可以达到数百万次的开关操作，大大超过电磁继电器的使用寿命。
4.高电绝缘:固态继电器的输入和输出之间通常具有很高的电绝缘性能。
这是通过使用光电耦合器来实现的，使得固态继电器在高电压和高电流环境下使用时更加安全可靠。
三、固态继电器的应用领域1.自动化控制系统:在自动控制系统中，固态继电器常用于控制各种电机、灯光、加热器等设备。
由于其高速开关和长寿命等特性，可以提高系统的响应速度和可靠性。
固态继电器的工作原理及作用
固态继电器的工作原理及作用固态继电器是一种电子器件，它以固态元件（如光电耦合器、场效应晶体管和二极管等）来代替传统的电磁继电器中的机械触点，能够实现电信号的开关控制。
固态继电器被广泛应用于自动化控制系统、电力电路和通信设备等领域，具有工作稳定、可靠性高、寿命长、体积小等优点。
1.输入电路：输入电路一般由一个光电耦合器组成。
当输入电流流过光电耦合器的发光二极管时，会产生光信号。
光信号经过光隔离后，被光电耦合器内的光敏三极管转换为电流信号。
2.驱动电路：电流信号经过光电耦合器后，进入固态继电器的驱动电路。
驱动电路会根据电流大小进行放大和整形，使得输出电流能够满足控制要求。
3.输出控制：输出控制是固态继电器的核心部分，主要由一对相反极性的二极管和场效应晶体管（MOSFET）组成。
当输入信号有效时，MOSFET会被触发，导通输出负载电流；当输入信号无效时，MOSFET会被关闭，切断输出负载电流。
二极管用于防止负载电流的反向流动，保护输出电路。
1.开关控制：固态继电器能够根据输入信号的变化来控制输出电路的开关状态。
这使得固态继电器可以实现对电路的精确控制，比传统的电磁继电器更加灵活和可靠。
2.电隔离：固态继电器内部的光电耦合器可以实现输入和输出之间的电隔离。
这种电隔离可以减少干扰和噪声的传递，提高系统的稳定性和抗干扰能力。
3.电气性能优化：固态继电器由于采用了固态元件，具有响应速度快、寿命长、可靠性高、抗振动和抗冲击能力强等优点。
同时，固态继电器没有机械触点，不存在接点粘连和烧蚀等问题，可以工作在恶劣的环境条件下。
4.节能环保：固态继电器在工作时不需要消耗电磁线圈的能量，较少产生热量，并且可以精确控制输出电流的大小，减少能耗。
这有助于提高系统的能效性能，保护环境，降低能源消耗。
5.规模化应用：固态继电器可以通过串联和并联等方式灵活应用，具有模块化和规模化应用的能力。
这为系统的设计和维护带来了便利，并且可以在保持性能的同时降低成本。
光耦固态继电器工作原理
光耦固态继电器工作原理光耦固态继电器是一种常用的电器元件，其核心原理是通过光电效应将控制信号转化为输出信号，从而实现电路的继电功能。
本文将详细介绍光耦固态继电器的工作原理及其应用。
一、光电效应要理解光耦固态继电器的工作原理，必须先了解光电效应的基本原理。
光电效应是指当一定波长的光照射到物质表面时，会使物质发生电子发射现象。
其中最典型的就是金属的光电效应。
当光子能量大于金属表面的功函数时，就可以将金属表面的电子打出来，这些被打出来的电子被称为光电子。
在光电效应中，光子（即光的量子）的能量E=hν与频率ν有关，h为普朗克常数，ν为光的频率。
当一束光照射到物体表面时，将会激发能量大于光子能量E的电子，这些电子穿过势垒（即金属表面的势垒）获得动能，并形成电流或电压信号。
二、光耦固态继电器光耦固态继电器由光偶和输出开关电路两部分组成。
光偶部分包括光电二极管和光电三极管，用来将输入端的电信号转化为光信号；输出开关电路部分则由场效应晶体管、双极性晶体管、三极管等元件组成，用来控制输出端的电流或电压。
与机械继电器相比，光耦固态继电器具有响应速度快、体积小、寿命长、稳定性高等优点，因此在现代电子设备中得到广泛应用。
三、光耦固态继电器的工作原理一般来说，光耦固态继电器的工作过程可以分为以下几个步骤：1. 输入端信号传输：将输入信号传输到光偶部分。
2. 光偶部分转换：光偶部分接收到输入信号后，将其转换为光信号。
3. 输出端信号传输：光信号通过光电耦合作用，在输出端触发相应的电路。
4. 输出端电路控制：输出端电路响应光信号，控制电流或电压的变化。
具体工作原理如下：1. 光偶部分光偶部分使用的主要元件是光电二极管和光电三极管。
当输入端的电信号到达光电二极管时，会被转化为光信号，并通过耦合光纤送到光电三极管的基端。
由于光电三极管的基端与发射极之间有一层PN结，当光信号照射到PN结上时，将会产生一些电子空穴对。
这些电子空穴对将在PN结电场的作用下分别向结的P端与N端移动，从而使NPN型结型晶体管的放大系数发生变化。
固态继电器工作原理
固态继电器工作原理
固态继电器是一种电气开关，它不同于传统的电磁继电器，没有机械零部件，而是通过半导体器件来实现电气控制。
固态继电器具有响应速度快、寿命长、抗干扰能力强等优点，因此在工业自动化控制领域得到了广泛应用。
本文将介绍固态继电器的工作原理，希望能对大家有所帮助。
固态继电器的工作原理主要涉及到两个关键部分，输入控制电路和输出负载电路。
输入控制电路通常由光耦隔离器件和触发电路组成，光耦隔离器件可以将输入信号与输出信号进行隔离，保证输入信号不会对输出信号产生干扰。
触发电路则负责对输入信号进行处理，当输入信号满足一定条件时，触发电路将产生相应的控制信号，从而激活输出负载电路。
输出负载电路是固态继电器的另一个重要部分，它通常由功率半导体器件（如晶闸管、三极管等）组成。
当控制信号激活时，输出负载电路将导通，从而实现对负载的电气控制。
与传统的电磁继电器相比，固态继电器在输出负载电路上具有更快的响应速度和更高的可靠性。
固态继电器的工作原理还涉及到一些关键参数，如触发电流、负载电流、继电器阻抗等。
触发电流是指激活固态继电器所需要的最小电流，负载电流则是指继电器可以控制的最大电流。
继电器阻抗则是指继电器在导通状态下的电阻大小，它直接影响到继电器的发热和功率损耗。
总的来说，固态继电器的工作原理是基于半导体器件的电气控制原理，通过输入控制电路和输出负载电路的配合，实现对电气负载的可靠控制。
固态继电器具有快速、可靠、耐用的特点，因此在工业控制系统中得到了广泛的应用。
希望本文对固态继电器的工作原理有所帮助，谢谢阅读！。
光耦固态继电器电路参考
光耦固态继电器电路参考This document contains information on the reference circuits of solid state relay circuits.1. IntroductionSolid state relays (SSR) are devices that use semiconductor technology to control electrical circuits. They are widely used in domestic, industrial and automotive applications. SSR circuits can provide lower power consumption, longer life and higher speed than traditional mechanical relays.2. Basic CircuitA typical SSR circuit consists of three main components: an opto-isolator, a driver transistor and the power supply. The opto-isolator is used to provide electrical isolation between the control side and the power side of the circuit, while the driver transistor is used to control the power switch.3. Circuit ComponentsThe opto-isolator is typically an LED and a phototransistor, with the LED emitting light when a control voltage is applied. The light is then detected by the phototransistor, which is used to switch the power switch on or off. The driver transistor is typically an N-channel MOSFET, and is used to control the power switch.4. Circuit DesignWhen designing an SSR circuit, it is important to consider the type of opto-isolator, the driver transistor and the power supply. The opto-isolator should be chosen based on the operating voltage of the circuit, while the driver transistor should be chosen based on the power switch type and power requirements. The power supply should be chosen based on the power requirements of the circuit.5. ConclusionSolid state relay circuits are used for applications where longer life, higher speed and lower power consumption are important. When designing an SSR circuit, it is important to consider the type of opto-isolator, driver transistor and power supply, and to ensure that all components are compatible.。
光可控硅固态继电器
光可控硅固态继电器
光可控硅固态继电器的工作原理是利用输入端的光耦合器件将
控制信号转换为光信号，然后通过光耦合器件内部的光电二极管将
光信号转换为电压或电流信号，进而驱动输出端的可控硅开关。
这
种工作原理使得输入和输出之间实现了电气隔离，从而提高了系统
的安全性和稳定性。
光可控硅固态继电器广泛应用于工业自动化控制、电力电子设备、医疗设备、通信设备、家用电器等领域。
在工业自动化控制中，SSR常用于控制加热元件、电动机、灯光、风扇等负载，实现精确
的电气控制和保护。
在电力电子设备中，SSR可用于替代机械继电器，实现快速、可靠的开关控制。
在医疗设备和通信设备中，SSR
可提供可靠的电气隔离和精确的控制功能。
在家用电器中，SSR可
用于控制照明、加热、风扇等电器设备，提高了设备的可靠性和安
全性。
总的来说，光可控硅固态继电器作为一种先进的电子开关设备，在现代工业和生活中发挥着重要的作用，它的应用范围和市场需求
在不断扩大，将会在未来得到更广泛的应用和发展。
交流固态继电器的工作原理
交流固态继电器的工作原理
交流固态继电器（SSR）是一种无触点的电子开关设备，利用电子元件（如开关三极管、双向可控硅等半导体器件）的开关特性，实现无触点、无火花地接通和断开电路的目的。
SSR主要由光源、光电耦合器、驱动电路、控制电路等组成。
当施加输入信号后，主回路呈导通状态，无信号时呈阻断状态。
SSR采用光电隔离技术，实现了输入端与输出端之间的电气隔离，从而提高了设备的安全性和可靠性。
SSR的工作原理基于光电耦合技术和半导体器件。
当控制电路输入控制信号时，光源发光，产生光束。
光束通过光电耦合器转换为电信号，并输入到驱动电路中。
驱动电路将电信号转换为驱动电流，使固态继电器中的半导体器件导通或截止，从而控制输出端的状态。
SSR具有许多优点，如无触点、无噪声、寿命长、可靠性高、速度快等。
因此，SSR在计算机外围接口装置、电炉加热恒温系统、照明舞台灯光控制系统、自动消防系统等场合得到广泛应用。
固态继电器结构
固态继电器结构
固态继电器（Solid State Relay, SSR）是一种使用半导体元件（如晶体管、光耦合器等）作为控制和输出部分的电子开关装置，用于替代传统的机械继电器。
它的结构主要包括以下几个部分：
1. 输入控制电路：由一个或多个控制信号输入口组成，可以是数字信号、模拟信号或光信号。
控制电路通常由光电耦合器或驱动芯片构成，用于将输入信号转化为适合控制半导体开关元件的形式。
2. 半导体开关元件：固态继电器的核心部分，一般使用晶体管、二极管、可控硅等半导体元件构成。
它们根据输入信号的控制，将电流或电压传递到输出电路。
3. 输出电路：根据应用需求，可以选择不同的输出电路形式。
最常见的输出电路是继电器的触点，可以是单极双
Throw(SPD1T，即单通断)、单极单 Throw(SPD1C，即单通通)或双极双 Throw(SPD2T，即双通断)等形式。
4. 热管和散热器：固态继电器在工作时会有一定的发热，为了保持温度在安全范围内，通常会采用热管或散热器来散发热量。
5. 输入和输出绝缘层：为了增加固态继电器的安全性，输入电路和输出电路之间通常会有绝缘层，可以有效防止电气干扰和漏电等问题。
总体来说，固态继电器的结构相对简单，不含机械可动部件，因此具有快速开关速度、长寿命、抗振动抗冲击等优点，适用于电力系统、工业自动化、仪器仪表等领域。
固态继电器光耦
固态继电器光耦固态继电器光耦是一种新型的电子元器件，它是由光电耦合器件和半导体开关器件组成的。
它的主要作用是将输入信号转换为输出信号，实现电路的控制和保护。
相比传统的机械继电器，固态继电器光耦具有更高的可靠性、更长的寿命和更快的响应速度。
固态继电器光耦的光电耦合器件是由光电二极管和光敏三极管组成的。
当输入信号施加在光电二极管上时，它会产生光信号，这个光信号会被光敏三极管接收并转换为电信号，从而实现输入信号的转换。
而半导体开关器件则是由场效应管、双极性晶体管或三极管等半导体器件组成的。
当输入信号被转换为电信号后，它会控制半导体开关器件的导通和截止，从而实现输出信号的控制。
固态继电器光耦的优点主要有以下几个方面：1. 高可靠性：固态继电器光耦没有机械部件，因此不会因为机械磨损而失效，具有更高的可靠性。
2. 长寿命：固态继电器光耦的寿命比传统机械继电器长，可以达到数十万次以上的开关寿命。
3. 快速响应：固态继电器光耦的响应速度比传统机械继电器快，可以达到微秒级别的响应速度。
4. 低功耗：固态继电器光耦的功耗比传统机械继电器低，可以减少电路的能耗。
5. 免维护：固态继电器光耦不需要维护，可以减少维护成本。
固态继电器光耦的应用范围非常广泛，可以用于电力电子、自动化控制、通讯设备、医疗设备、安防设备等领域。
在电力电子领域，固态继电器光耦可以用于交流电源开关、直流电源开关、电机控制等方面；在自动化控制领域，固态继电器光耦可以用于PLC控制、机器人控制、自动化生产线等方面；在通讯设备领域，固态继电器光耦可以用于光纤通讯、无线通讯等方面；在医疗设备领域，固态继电器光耦可以用于医疗器械控制、医疗影像等方面；在安防设备领域，固态继电器光耦可以用于门禁控制、监控设备等方面。
固态继电器光耦是一种非常有前途的电子元器件，它具有高可靠性、长寿命、快速响应、低功耗、免维护等优点，可以广泛应用于各个领域，为电子行业的发展做出了重要贡献。
ssr固态继电器工作原理
SSR固态继电器的工作原理1. 继电器的基本原理继电器是一种电控制电器的装置，它通过控制一个或多个开关来实现对电路的开关控制。
传统的机械继电器由线圈、触点和弹簧组成。
当线圈通电时，产生磁场吸引触点闭合，断开或连接电路。
然而，机械继电器存在一些问题，如噪音、机械磨损、寿命有限等。
为了解决这些问题，固态继电器（Solid State Relay, SSR）应运而生。
2. SSR固态继电器的基本结构SSR由输入端、输出端和驱动部分组成。
输入端通常是一个控制信号（如低功率直流信号），输出端则用于控制高功率负载（如交流负载）。
驱动部分包括光耦隔离、触发芯片和功率元件。
3. 光耦隔离光耦隔离是SSR中重要的一部分。
它通过光学传感技术将输入端与输出端进行了隔离，避免了直接接触高压高功率负载。
光耦隔离由发光二极管（LED）和光敏三极管（光电晶体管）组成。
当输入端的控制信号施加到LED上时，LED会发出红外线。
光敏三极管中的光电二极管感受到红外线后，产生电流，从而控制输出端的开关。
4. 触发芯片触发芯片是SSR中的核心部件，负责控制和调节输出端的开关状态。
触发芯片通常由一个集成电路（IC）构成。
触发芯片通过对输入端信号进行处理，产生相应的控制信号，以驱动功率元件切换输出端。
触发芯片还能实现一些额外功能，如过流保护、过温保护等。
5. 功率元件功率元件是SSR中用于切换高功率负载的部分。
它通常采用半导体器件（如晶闸管、三极管、场效应晶体管等）替代传统机械式继电器中的触点。
当触发芯片产生相应的控制信号时，功率元件会切换通断状态，从而实现对负载电路的控制。
6. 工作原理SSR的工作原理可以简单描述为以下几个步骤：1.输入端的控制信号施加在光耦隔离中的LED上，LED发出红外线。
2.光敏三极管中的光电二极管感受到红外线后，产生电流。
3.电流经过触发芯片进行处理，产生相应的控制信号。
4.控制信号驱动功率元件切换通断状态，控制输出端的负载电路。
光电耦合式固态继电器电路原理
固态继电器
固态继电器是一种新型无触头继电器。
它是随着微电子技术的不断发展产生的以弱控强新型电子器件。
同时又为强、弱电之间提供良好的隔离，从而确保电子电路和人身的安全。
固态继电器工作原理：当无输人信号时，发光二极管vd2F发光，光敏晶体管vt3截止，此时晶体管VT4导通，晶闸管VI关断。
当有输入信号时，VD2导通发光，VT3导通，VT4截止，若电源电压大于过零电压（约±25V)，A点电压大于晶体管VT5的VT5导通，VT1仍关断截止，固态继电器输出端因双向晶闸管VT2控制极无触发信号而关断。
若电源电压小于过零电压，KA小于Vb5, VT5截止，VT1控制极经
R5、R6分压获触发信号， VT1导通，VT2 控制极获得以 R8—VD6—VD9—R9 和及
V9—VD8—VT, —VD7—R8。
正反两个方向的触发脉冲，使VT2导通，则输出端S、C 两点导通，接通负载电路。
若输入信号消失，VT4导通，VT,关断，但VT2W保持导通状态，直到负载电流随电源电压的减小下降至双向晶闸管维持电流以下而关断，从而切断负载电路。
固体继电器的输人电压、电流均不大，但能控制强电压、大电流电路，它与晶体管、 TTL、COMS电子线路有较好的兼容性，可直接与弱电控制回路（如计算机接口电路）连接。
常用的产品有DJ型系列固态继电器，它是利用脉冲控制技术研制的新型固态继电器, 采用无源触发方式。
继电器的种类很多，除前面介绍的常见几种继电器外，还有干簧继电器、自动控制用小型继电器、相序继电器、温度继电器、压力继电器、综合继电器等。
固态继电器结构
固态继电器结构固态继电器是一种电子开关装置，它以固态电子元器件代替了传统继电器中的机械触点。
固态继电器结构简单，但功能强大，广泛应用于各种电气控制系统中。
固态继电器的基本结构由输入电路、输出电路和控制电路组成。
输入电路接收来自控制器的控制信号，输出电路则控制负载电流的通断。
控制电路则起到驱动输入电路和输出电路的作用。
输入电路是固态继电器的重要组成部分，它由光电耦合器和触发电路组成。
光电耦合器是将控制信号转化为光信号的装置，它由发光二极管和光敏三极管构成。
当控制信号加到发光二极管上时，发光二极管会发出光信号，光敏三极管则会将光信号转化为电信号，从而实现输入电路的功能。
输出电路是固态继电器的另一个重要组成部分，它由功率半导体器件和负载组成。
功率半导体器件通常采用晶闸管、三端器件或MOSFET等。
当控制信号经过输入电路触发后，输出电路的功率半导体器件会导通，从而控制负载电流的通断。
控制电路起到驱动输入电路和输出电路的作用。
它通常由直流电源、驱动电路和保护电路组成。
直流电源为输入电路和输出电路提供所需的电源电压。
驱动电路则负责将控制信号转化为输入电路所需的电流或电压信号。
保护电路则起到保护固态继电器的作用，防止过流、过压等异常情况对固态继电器造成损害。
固态继电器结构的优势在于其可靠性和寿命长。
由于固态继电器不含有机械触点，因此不存在触点磨损、接触不良等问题，大大提高了继电器的可靠性。
同时，固态继电器的寿命通常比传统继电器长，可达到数十万次的开关寿命。
固态继电器结构还具有体积小、重量轻、响应速度快等特点。
由于采用了固态电子元器件，固态继电器的体积和重量相对较小，适合于空间有限的场合。
而且，固态继电器的开关速度通常在毫秒级别，比传统继电器快得多，能够满足高速控制的需求。
在实际应用中，固态继电器结构的设计也会根据不同的应用场景进行优化。
例如，一些固态继电器还会加入隔离电路，以提高其继电器的绝缘性能。
此外，还有一些特殊结构的固态继电器，如双通道继电器、双控制继电器等，用于满足特殊的控制需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固态继电器中常用光耦
固态继电器（亦称固体继电器）英文名称为Solid State Relay，简称SSR，固态继电器相比传统机械继电器具有工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀等优点。
一部分光耦在一些小功率场合可直接当做固态继电器使用，比如晶体管输出光耦，交流输入光耦，可控硅输出光耦，MOSFET输出等。
这些光耦提供几十mA到几A的输出电流。
但在一些大功率场合，在需要输出电流几A到几十A的情况下，上述的小功率器件往往达不到需求，因此需要大功率的晶闸管，双向可控硅，MOS场效应管等功率器件作为开关元件。
而同时因为上述光耦优异的隔离性能以及输出功能，它们被广泛采用在大功率固态继电器中当做隔离驱动器件使用。
可以采用普通晶体管输出光耦、交流输入光耦满足固态继电器对于DC和AC输入控制的需求。
常用晶体管输出光耦有:PC817,TLP785，LTV-817，TLP185，PC357等
常用交流输入光耦有：TLP620，PC814，PS2505-1，TLP184，PC354等
还有更简单的方式就是直接采用双向可控硅输出光耦去触发开启大功率双向可控硅管，双向可控硅输出光耦提供过零触发型和任意相位触发型两种，满足各类不同控制需求
常用过零触发双向可控硅输出光耦有：MOC3043，MOC3063，MOC3083
常用任意相位触发双向可控硅输出光耦有：MOC3023，MOC3053。
