石油大学流体力学实验报告——流体静力学
流体静力学实验报告
（2）加压的方法：关闭所有阀门，然后用打气球充气。
（3）减压方法：开启筒底减压放水阀们11放水
（4）检查仪器是否密封：加压后检查测压管1,2,8的夜面高程是否恒定。若下降，则查明原因并加以处理。
2.记录仪器编号及各常数。
3.进行实验操作，记录并处理数据。
4.量测点静压强。
（1）打开通气阀4（此时po=0），记录水箱液面高标▽0和测压管的液面标高▽H（此时▽o=▽H）
（3）打开通气阀4，待液面稳定后，关闭所有阀门，然后开启减压放水阀11降压（po<0），使U型管中水面与油面相齐平，测记▽0及▽H（此过程反复进行3次）。
五、实验报告处理
1．同一静止液体内的测压管水头线是根什么线?
测压管水头指z+p/γ,即静水力学实验仪显示的测压管液面至基准面的垂直高度.测压管水头线是指测压管液面的连线.从实验直接观察可知,同一静止液面的测压管水头线是一根水平线.
中国石油大学（华东）现代远程教育
工程流体力学实验报告
学生姓名：胡世文
学号：1895638000030
年级专业层次：1803油气储运技术高起专
学习中心：志丹县职业技术教育中心
提交时间：2019年4月9日
实验名称
流体静力学实验
实验形式
在线模拟+现场实践
提交形式
提交电子版实验报告
一、实验目的
1.掌握用液式测压及测量流体静压强的技能。
（2）打开通气阀4及截止阀7，用打气球加压使po>0,测记▽o及▽H。
（3）打开减压放水阀11，使po<0(要求其中一次pB<0,即▽H<▽B),测记▽0及▽H。
5.测出测压管6插入水杯中水的深度。
西南石油大学流体力学实验报告
工程流体力学实验报告 实验一流体静力学实验实验原理 在重力作用下不可压缩流体静力学基本方程P Z +— = ConSt y或::内：F式中： Z 被测点在基准面的相对位置高度;P 被测点的静水压强，用相对压强表示，以下同; P o 水箱中液面的表面压强；Y 液体容重；h 被测点的液体深度。
另对装有水油（图1.2及图1.3）U 型测管，应用等压面可得油的比重 S o 有下列关系:(1.2)据此可用仪器（不用另外尺）直接测得 S 。
实验分析与讨论1. 同一静止液体内的测管水头线是根什么线？0+邑）测压管水头指 1，即静水力学实验仪显示的测管液面至基准面的垂直高度。
测压管水头线指测压管液面的连线。
实验直接观察可知，同一静止液面的测压管水头线是一根水平线。
2. 当P B Vo 时，试根据记录数据，确定水箱内的真空区域。
吃cor(1) 过测压管2液面作一水平面，由等压面原理知，相对测压管 2及水箱内的水体而(1.1)，相应容器的真空区域包括以下三部分:言，该水平面为等压面，均为大气压强，故该平面以上由密封的水、气所占的空间区域，均为真空区域。
(2) 同理，过箱顶小水杯的液面作一水平面，测压管4中，该平面以上的水体亦为真空区域。
(3) 在测压管5中，自水面向下深度某一段水柱亦为真空区。
这段高度与测压管2液面低于水箱液面的高度相等，亦与测压管4液面高于小水杯液面高度相等。
3. 若再备一根直尺，试采用另外最简便的方法测定Y °。
最简单的方法，是用直尺分别测量水箱内通大气情况下，管5油水界面至水面和油水界面至油面的垂直高度h和h。
，由式’宀^ 1 ；，从而求得Y °。
4. 如测压管太细，对测压管液面的读数将有何影响？设被测液体为水，测压管太细，测压管液面因毛细现象而升高，造成测量误差，毛细高度由下式计算⅛ = ----------dy式中，为表面张力系数；为液体的容量；d为测压管的内径；h为毛细升高。
流体静力学实验报告-流体静力学实验步骤
(3)在U形测压管5中,自水面向下深度为12.8cm的一段水柱也是真空区.这段高度与测压管液面低于水箱液面的高度相等,亦与真空测压管液面高于水杯液面高度相等,均为12.8 cm.
3．若再备一根直尺，试采用另外最简便的方法测定 。
2．当 时，试根据记录数据确定水箱内的真空区域。
以p0<0时,第二次B点测量数据(表1-1)为例,此时
pB/γ=-0.6cm<0,相应容器的真空区域包括以下三部分:
(1)过测压管液面(Δh=1.2cm)做一水平面,由等压原理知,相对测压管及水箱内的水体而言,该水平面为等压面,均为大气压强,故该平面以上由密封的水/气所占的空间区域,均为真空区域.
1.掌握用液式测压及测量流体静压强的技能。
2.验证不可压缩流体静力学基本方程，加深对位置水头，压力水头和测压管水头的理解。
3.观察真空度（负压）的生产过程，进一步加深对真空度的理解。
4.测量油的相对密度。
5.通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验原理
1.在重力作用下不可压缩流体静力学基本方程。
最简单的方法,是用直尺分别测量水箱内通大气的情况下,U形测压管油水界面至水面和油水界面至油面的垂直高度hw和ho,由式γwhw=γoho,从而求得do.
4．如测压管太细，对测压管液面的读数将有何影响?
一般说来,当玻璃测压管内径大于10mm时,毛细管影响可以忽略不计,另外,当水质不好时,σ减小,毛细高度较纯净水也减小,当采用有机玻璃管作为测压管时,浸润角θ较大,其h较普通玻璃小.如果用同一根测压管测量液体相对压差值,则毛细现象无任何影响.因为测量高低压强时均有毛细现象,在计算差时,相互抵消了.
大学实验流体静力学

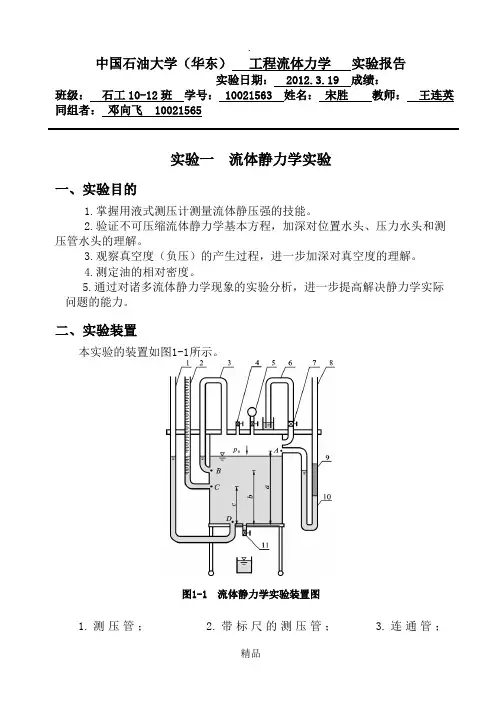

中国石油大学（华东）工程流体力学实验报告实验日期： 2012.3.19 成绩：班级：石工10-12班学号： 10021563 姓名：宋胜教师：王连英同组者：邓向飞 10021565实验一流体静力学实验一、实验目的1.掌握用液式测压计测量流体静压强的技能。
2.验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解。
3.观察真空度（负压）的产生过程，进一步加深对真空度的理解。
4.测定油的相对密度。
5.通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置本实验的装置如图1-1所示。
图1-1 流体静力学实验装置图1.测压管；2.带标尺的测压管；3.连通管；4. 通气阀；5.加压打气球；6.真空测压管；7.截止阀；8.U 型测压管；9.油柱； 10.水柱； 11.减压放水阀；说明：（1）所有测压管液面标高均以标尺（测压管2）零读数为基准。
（2）仪器铭牌所注B ∇，C ∇，D ∇系测点B ，C ，D 的标高。
若同时取标尺零点作为静力学基本方程的基准，则B ∇，C ∇，D ∇亦成为C z ，C z ，D z 。
(3) 本仪器中所有阀门旋柄均以顺管轴线为开。
三、实验原理1．在重力作用下不可压缩流体静力学基本方程。
形式一：pz γ+=const （1-1-1a ）形式二：P=P 。
+γ （1-1-1b ） 式中 z---测点在基准面以上的位置高度；P —测点的静水压强（用相对压强表示，一下同）； P 。
--水箱中液面的表面压强； γ--液体的重度； h —测点的液体深度； 2.油密度测量原理。
当u 形管中水面与油水界面齐平（见图1-1-2），取油水界面为等压面时，有：P 01=w γ=0γH (1-1-2) 另当U 形管中水面与油面平齐（见图1-1-3），取油水界面为等压面时，有：P 02+W γH=0γH即P 02=-w γh 2=0γH-W γH (1-1-3)图1-2 图1-3四、实验要求1．记录有关常数 实验装置编号No.14 各测点的标尺读数为：B ∇= 2.1 -210m ⨯；C ∇= -2.9 -210m ⨯；D ∇= -5.9 -210m ⨯； 基准面选在 测压管2标尺的0刻度线处 ；C z = -2.3 -210m ⨯；D z = -5.9 -210m ⨯；2．分别求出各次测量时，A 、B 、C 、D 点的压强，并选择一基准验证同一静止液体内的任意二点C 、D 的(pz γ+)是否为常数.3．求出油的重度。
流体静力学中国石油大学(华东)流体力学实验报告
篇一：《流体静力学实验》实验报告中国石油大学（华东）现代远程教育实验报告学生姓名：刘军学号：14456145005 年级专业层次：14秋《油气储运技术》网络高起专学习中心：山东济南明仁学习中心提交时间：2020年1月5日篇二：流体静力学实验报告中国石油大学（华东）现代远程教育工程流体力学学生姓名：XXXX学号：14952380XXXX年级专业层次：XXX油气开采技术高起专学习中心：XXXXXXXXXXXXXXXXXXX提交时间： 2020 年 X 月 X 日篇三：流量计+中国石油大学(华东)流体力学实验报告中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：姓名：教师：李成华同组者：实验三、流量计实验一、实验目的（填空）1．掌握、文丘利节流式流量计的工作原理及用途；2．测定孔板流量计的流量系数?，绘制流量计的； 3．了解的结构及工作原理，掌握其使用方法。
二、实验装置1、在图1-3-1下方的横线上正确填写实验装置各部分的名称：本实验采用管流综合实验装置。
管流综合实验装置包括六根实验管路、电磁流量计、文丘利流量计、孔板流量计，其结构如图1-3-1示。
F1—— C——文丘利流量计； F2——孔板流量计；F3——；； V——； K——图1-3-1 管流综合实验装置流程图说明：本实验装置可以做流量计、沿程阻力、局部阻力、流动状态、串并联等多种管流实验。
其中V8为局部阻力实验专用阀门，V10为排气阀。
除V10外，其它阀门用于调节流量。
另外，做管流实验还用到汞-水压差计（见附录A）。
三、实验原理 1．文丘利流量计文丘利管是一种常用的量测有压管道流量的装置，见图1-3-2属压差式流量计。
它包括收缩段、喉道和扩散段三部分，安装在需要测定流量的管道上。
在收缩段进口断面1-1和喉道断面2-2上设测压孔，并接上比压计，通过量测两个断面的，就可计算管道的理论流量Q ，再经修正得到实际流量。
2．孔板流量计如图1-3-3，在管道上设置孔板，在流动未经孔板收缩的上游断面1-1和经孔板收缩的下游断面2-2上设测压孔，并接上比压计，通过量测两个断面的测压管水头差，可计算管道的理论流量 Q ，再经修正得到实际流量。
西南石油大学 流体力学实验报告..
工程流体力学实验报告实验一流体静力学实验实验原理在重力作用下不可压缩流体静力学基本方程或 (1.1)式中：z被测点在基准面的相对位置高度；p被测点的静水压强，用相对压强表示，以下同；p0水箱中液面的表面压强；γ液体容重；h被测点的液体深度。
另对装有水油（图1.2及图1.3）U型测管，应用等压面可得油的比重S0有下列关系：(1.2)据此可用仪器（不用另外尺）直接测得S0。
实验分析与讨论1.同一静止液体内的测管水头线是根什么线？测压管水头指，即静水力学实验仪显示的测管液面至基准面的垂直高度。
测压管水头线指测压管液面的连线。
实验直接观察可知，同一静止液面的测压管水头线是一根水平线。
2.当P B<0时，试根据记录数据，确定水箱内的真空区域。
，相应容器的真空区域包括以下三部分：(1)过测压管2液面作一水平面，由等压面原理知，相对测压管2及水箱内的水体而言，该水平面为等压面，均为大气压强，故该平面以上由密封的水、气所占的空间区域，均为真空区域。
(2)同理，过箱顶小水杯的液面作一水平面，测压管4中，该平面以上的水体亦为真空区域。
(3)在测压管5中，自水面向下深度某一段水柱亦为真空区。
这段高度与测压管2液面低于水箱液面的高度相等，亦与测压管4液面高于小水杯液面高度相等。
3.若再备一根直尺，试采用另外最简便的方法测定γ0。
最简单的方法，是用直尺分别测量水箱内通大气情况下，管5油水界面至水面和油水界面至油面的垂直高度h和h0，由式，从而求得γ0。
4.如测压管太细，对测压管液面的读数将有何影响？设被测液体为水，测压管太细，测压管液面因毛细现象而升高，造成测量误差，毛细高度由下式计算式中，为表面张力系数；为液体的容量；d为测压管的内径；h为毛细升高。
常温(t=20℃)的水，=7.28dyn/mm，=0.98dyn/mm。
水与玻璃的浸润角很小，可认为cosθ=1.0。
于是有(h、d单位为mm)一般来说，当玻璃测压管的内径大于10mm时，毛细影响可略而不计。
流体静力学实验报告
(3)在U形测压管5中,自水面向下深度为12.8cm的一段水柱也是真空区.这段高度与测压管液面低于水箱液面的高度相等,亦与真空测压管液面高于水杯液面高度相等,均为12.8 cm.
3．若再备一根直尺，试采用另外最简便的方法测定 。
Po1=rwh1=roH
另当U型管中水面与油面齐平（见图 1-1-3），取油水界面为等压面时，有：
Po2+rwH=roH (1-1-2)
即
Po2=-rwh2=roH-rwH (1-1-3)
由式（1-1-2），式（1-1-3）两式联立可解得：
H=h1+h2
代入式（1-1-2）可得油的相对密度do为：
do=ro/rw=h1/(h1+h2) (1-1-4)
2.验证不可压缩流体静力学基本方程，加深对位置水头，压力水头和测压管水头的理解。
3.观察真空度（负压）的生产过程，进一步加深对真空度的理解。
4.测量油的相对密度。
5.通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验原理
1.在重力作用下不可压缩流体静力学基本方程。
形式一：
（1）各阀门的开关。
（2）加压的方法：关闭所有阀门，然后用打气球充气。
（3）减压方法：开启筒底减压放水阀们11放水
（4）检查仪器是否密封：加压后检查测压管1,2,8的夜面高程是否恒定。若下降，则查明原因并加以处理。
2.记录仪器编号及各常数。
3.进行实验操作，记录并处理数据。
4.量测点静压强。
（1）打开通气阀4（此时po=0），记录水箱液面高标▽0和测压管的液面标高▽H（此时▽o=▽H）
《流体静力学实验》实验报告
中国石油大学（华东）现代远程教育工程流体力学实验报告学生姓名：刘军学号：14456145005年级专业层次：14秋《油气储运技术》网络高起专学习中心：山东济南明仁学习中心提交时间：2016年1月5日实验名称流体静力学实验实验形式在线模拟+现场实践提交形式提交电子版实验报告一、实验目的1.掌握用液式测压计测量流体静压强的技能；2.验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3.观察真空度（负压）的产生过程，进一步加深对真空度的理解；4.测定油的相对密度；5.通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验原理1．在重力作用下不可压缩流体静力学基本方程形式之一：（1-1a）形式之二：P=P0+γh（1-1b）式中Z——被测点在基准面以上的位置高度；P——被测点的静水压强，用相对压强表示，以下同；P0——水箱中液面的表面压强；γ——液体重度；h ——被测点的液体深度。
2．油密度测量原理当U型管中水面与油水界面齐平（图1-2），取其顶面为等压面，有P01=γwh1=γ0HP01（1-2）另当U型管中水面和油面齐平（图1-3），取其油水界面为等压面，则有P02+γwH=γ0H即P02=-γwh2=γ0H-γwH由（1-2）、（1-3）两式联解可得：代入式（1-2）得油的相对密度（1-4）据此可用仪器（不用另外尺）直接测得。
流型判别方法(奥齐思泽斯基方法)：三、实验装置1.测压管；2.带标尺的测压管；3.连通管；4.真空测压管；5.U型测压管；6.通气阀；7.加压打气球；8.截止阀；9.油柱； 10.水柱； 11.减压放水阀说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注、、系测点B、C、D标高；若同时取标尺零点作为静力学基本方程的基准，则、、亦为、、；3．本仪器中所有阀门旋柄顺管轴线为开。
图1-1 流体静力学实验装置图四、实验步骤1．搞清仪器组成及其用法。
石油大学工程流体力学_流体静力学实验
中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级： A 学号： B 姓名： C 教师： D 同组者：实验一、流体静力学实验一、实验目的1．掌握用液式测压计测量流体静压强的技能。
2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解。
3．观察真空度（负压）的产生过程，进一步加深对真空度的理解。
4．测定油的相对密度。
5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置本实验的装置如图1-1所示。
1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U形测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1 流体静力学实验装置图说明：（1）所有测压管液面标高均以标尺（测压管2）零读数为基准。
（2）仪器铭牌所注▽B ,▽C ,▽D 系测点B,C,D 的标高。
若同时取标尺零点作为静力学基本方程的基准，则▽B ,▽C ,▽D 亦为z B ,z c ,z D 。
（3）本仪器中所有阀门旋柄均以顺管轴线为开。
三、实验原理1．在重力作用下不可压缩流体静力学基本方程。
形式一：const pz =+γ(1-1-1a)形式二：h p p γ+=0 （1-1-1b ）式中 z ——测点在基准面以上的位置高度；p ——测点的静水压强（用相对压强表示，以下同）； 0p ——水箱中液面的表面压强；γ——液体的重度； h ——测点的液体深度。
2．油密度测量原理。
当U 形管中水面与油水界面齐平（见图1-2），取油水界面为等压面时，有H h p w 0101γγ== (1-1-2) 另当U 形管水面与油面齐平（见图1-3）,取油水界面为等压面时，有：H H p w 002γγ=+即H H h p w w γγγ-=-=0202 （1-1-3） 由式(1-1-2) 、式（1-1-3）两式联立可解得：21h h H +=代入式（1-1-2）可得油的相对密度0d 为：2100h h h d w w +==γγ （1-1-4）根据式（1-1-4），可以用仪器（不用额外的尺子）直接测得0d 。
中国石油大学-流体力学实验-流体静力学
中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：姓名：教师：李成华同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管；2.带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U型测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 标尺 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z +p /γ=const （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强； γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2） 另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 21h h H +=代入式（1-1-2）得油的相对密度o dd o =γoγw =h 1h 1+h 2 （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
流体静力学实验报告
流体静力学实验报告实验目的，通过流体静力学实验，掌握流体静力学的基本原理和实验方法，加深对流体静力学的理论知识的理解，提高实验操作能力和数据处理能力。
一、实验原理。
1. 流体静压力。
流体静压力是指流体在静止状态下由于重力作用所产生的压力。
在重力场中，流体的静压力是与深度成正比的，即P = ρgh，其中P为静压力，ρ为流体密度，g为重力加速度，h为流体的深度。
2. 斯蒂芬定律。
斯蒂芬定律是描述流体静力学的重要定律之一，它规定了流体中的静压力随深度的增加而增加。
斯蒂芬定律的数学表达式为P = ρgh，其中P为静压力，ρ为流体密度，g为重力加速度，h为流体的深度。
二、实验仪器与设备。
1. 水槽，用于放置流体，观察流体静压力的变化。
2. 液压传感器，用于测量流体静压力的大小。
3. 液压传感器连接线，用于将液压传感器与数据采集仪器连接。
三、实验步骤。
1. 将水槽中注满水，使水深适中。
2. 将液压传感器放置于水槽底部，使其与水接触。
3. 连接液压传感器与数据采集仪器，并进行校准。
4. 通过数据采集仪器记录不同深度下的流体静压力值。
5. 根据实验数据，绘制流体静压力与深度的关系曲线。
四、实验数据处理与分析。
根据实验记录的数据，我们可以得到不同深度下的流体静压力值。
通过绘制流体静压力与深度的关系曲线，我们可以直观地观察到斯蒂芬定律的成立。
实验结果表明，流体静压力与深度成正比，符合斯蒂芬定律的描述。
五、实验结论。
通过本次流体静力学实验，我们深入理解了流体静压力的基本原理和斯蒂芬定律的规律性。
实验结果验证了斯蒂芬定律的成立，加深了我们对流体静力学的理论知识的理解。
六、实验总结。
本次实验通过实际操作和数据处理，使我们对流体静力学的理论知识有了更深入的认识，提高了我们的实验操作能力和数据处理能力。
同时，也增强了我们对流体静力学实验的兴趣和探索欲望。
七、实验改进。
在今后的实验中，我们可以增加不同流体和不同深度的实验数据，进一步验证斯蒂芬定律的普适性，提高实验的全面性和可靠性。
中国石油大学(华东) 流体力学实验 流体静力学
中国石油大学（华东）工程流体力学实验报告实验日期：2013年4月8日成绩：班级：海油1102学号：11093226姓名：张家林教师：王连英同组者：谢天刘佳林花靖实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U 形测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 测压管2标尺 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 均以顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const（1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强；γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2） 另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 21h h H +=代入式（1-1-2）得油的相对密度o dd 0=γo /γw =h1/(h1+h2) （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
《流体静力学》实验报告
中国石油大学（华东）现代远程教育工程流体力学实验报告学生姓名：学号：年级专业层次：16春网络春高起专学习中心：山东济南明仁学习中心提交时间：2016年5月30日??1．在重力作用下不可压缩流体静力学基本方程????????形式之一： ?????????????????（1-1a）????????形式之二： ?P=P0+γh??????????????????????（1-1b）????????式中? Z——被测点在基准面以上的位置高度；????????P——被测点的静水压强，用相对压强表示，以下同；????????P0——水箱中液面的表面压强；????????γ ——液体重度；????????h——被测点的液体深度。
????????2．油密度测量原理????????当U型管中水面与油水界面齐平（图1-2），取其顶面为等压面，有???P01=γw h1=γ0HP01???????????????????????（1-2）????????另当U型管中水面和油面齐平（图1-3），取其油水界面为等压面，则有??P02+γw H=γ0H ????????即??P02=-γw h2=γ0H-γw H?????????????????????（1-3）????????由（1-2）、（1-3）两式联解可得：????????代入式（1-2）得油的相对密度??????????????????????? ?????????（1-4）????????据此可用仪器（不用另外尺）直接测得。
????????流型判别方法(奥齐思泽斯基方法)：? 本实验的装置如图1-1所示。
图1-1? 流体静力学实验装置图1.测压管；??2.带标尺的测压管；??3.连通管；??4.真空测压管；?? 型测压管；6.通气阀；??7.加压打气球； ??8.截止阀； ??9.油柱；? ?10.水柱；?? 11.减压放水阀说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注、、系测点B、C、D标高；若同时取标尺零点作为静力学基本方程的基准，则、、亦为、、；3．本仪器中所有阀门旋柄顺管轴线为开。
流体静力学实验报告(中国石油大学)
中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：：教师：同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管 ；2. 带标尺的测压管；3. 连通管 ；4. 通气阀 ；5. 加压打起球 ；6. 真空测压管 ；7. 截止阀 ；8. U 形测压管 ；9. 油柱 ； 10. 水柱 ；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 标尺（测压管2） 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 以顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强；γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+=即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得：21h h H +=代入式（1-1-2）得油的相对密度o d1o o 12wh d h h γγ==+ （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
流体静力学实验模板(工程流体力学)
中国石油大学（华东）流体静力学实验报告实验日期：2010年3月18日成绩：班级：石工09-3班学号：09021101 姓名：周丽萍教师：王连英同组者：李海莲实验名称流体静力学实验一、实验目的1.掌握用液式测压计测量流体静压强的技能。
2.验证不可压缩流体静力学基本方程，加深对位置水头，压力水头核测压管水头的理解。
3.观察真空度（负压）的产生过程，进一步加深对真空度的理解。
4.测定油的相对密度。
5.通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置本实验的装置如图1-1所示。
1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U型测压管；9. 油注；10. 水柱；11. 减压放水阀；图1-1 流体静力学实验装置图三、实验原理1.在重力作用下不可压缩流体静力学基本方程。
形式一：（1-1-1a ） 形式二：p p h r =+ （1-1-1b ）式中：Ζ——测点在基准面以上的位置高度。
P ——测点的静水压强（用相对压强表示，以下同。
P0——水箱中液面的表面压强。
r ——液体的重度。
h ——测点的液体深度。
2.油密度测量原理。
当U 型管中水面与油水界面齐平（如图1-1-2），当取油水界面为等压面时，有：0101p w H h r r == (1-1-2)当U 型管中水面与油面齐平（如图1-1-3），当取油水界面为等压面时，有：002p w H H r r +=即0202p w w H H h r r r =-=-(1-1-3)图1-2 图1-3z+pconst r=由上述两式联立可得： 12H h h =+代入式（1-1-2）可得油的相对密度d0为： 0112whr dh hr==+ （1-1-4）根据式（1-1-4），可以用仪器直接测得d0.四、实验要求1．记录有关常数 实验装置编号No. 各测点的标尺读数为：B ∇= 2.1 -210m ⨯；C ∇= -2.9 -210m ⨯；D ∇= -5.9 -210m ⨯；基准面选在 测压管2标尺零点所在平面 ； C z = -2.9 -210m ⨯；D z = -5.9 -210m ⨯；2．分别求出各次测量时，A 、B 、C 、D 点的压强，并选择一基准验证同一静止液体内的任意二点C 、D 的(pz r +)是否为常数？3．求出油的重度。
流体静力学实验分析报告(中国石油大学)
中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打起球；6. 真空测压管；7. 截止阀；8. U形测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 以顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强； γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h Hγγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有即02w 2o w p h H H γγγ=-=- （1-1-3）图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 代入式（1-1-2）得油的相对密度o d1o o12wh dh h γγ==+ （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
2021年流体静力学实验报告中国石油大学
中国石油大学（华东）工程流体力学试验汇报试验日期: 成绩:班级: 学号: 姓名: 老师:同组者:试验一、流体静力学试验一、试验目: 填空1．掌握用液式测压计测量流体静压强技能;2．验证不可压缩流体静力学基础方程, 加深对位置水头、压力水头和测压管水头了解;3. 观察真空度（负压）产生过程, 深入加深对真空度了解;4．测定油相对密度;5．经过对很多流体静力学现象试验分析, 深入提升处理静力学实际问题能力。
二、试验装置1、在图1-1-1下方横线上正确填写试验装置各部分名称本试验装置如图所表示。
1. 测压管;2. 带标尺测压管;3. 连通管;4. 通气阀;5. 加压打起球;6. 真空测压管;7. 截止阀 ; 8. U 形测压管 ; 9. 油柱 ; 10. 水柱 ; 11. 减压放水阀图1-1-1 流体静力学试验装置图2、 说明1．全部测管液面标高均以 标尺（测压管2） 零读数为基准;2．仪器铭牌所注B ∇、 C ∇、 D ∇系测点B 、 C 、 D 标高; 若同时取标尺零点作为 静力学基础方程 基准, 则B ∇、 C ∇、 D ∇亦为B z 、 C z 、 D z ;3．本仪器中全部阀门旋柄 以顺 管轴线为开。
三、 试验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基础方程 形式之一:z+p/γ=const （1-1-1a ）形式之二:h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上位置高度;p ——被测点静水压强, 用相对压强表示, 以下同;0p ——水箱中液面表面压强; γ——液体重度;h ——被测点液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2）, 取其顶面为等压面, 有01w 1o p h H γγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3）, 取其油水界面为等压面, 则有02w o p H H γγ+=即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、 （1-1-3）两式联解可得:21h h H +=代入式（1-1-2）得油相对密度o d1o o 12wh d h h γγ==+ （1-1-4）依据式（1-1-4）, 能够用仪器（不用额外尺子）直接测得o d 。
流体静力学实验
中国石油大学（华东）工程流体力学实验报告实验日期：******* 成绩：班级：******** 学号：******** 姓名：****** 教师：******同组者：****实验一、流体静力学实验一、实验目的1、掌握用液式测压计策流体静压强的技能。
2、验证不可压缩流体静力学基本方程，加强对位置水头、压力水头和测压管水头的理解。
3、观察真空度（负压）的产生过程，进一步加深对真空度的理解。
4、测定油的相对密度。
5、通过对诸多流体静力学现象的实验分析，进一步提高解决流体静力学实际问题的能力。
二、实验装置流体静力学实验的装置如图1-1-1所示。
1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U型测压管；9. 油柱；10. 水柱；11. 减压防水阀图1-1 流体静力学实验装置图三、实验原理1、在重力作用下不可压缩流体静力学基本方程。
形式一： Z + γp= const (1-1-1a)形式二：P = p 0 + γh ( 1-1-1b)式中 z---测点在基准面以上的位置高度;p---测点的净水压强（用相对压强表示，以下同）； p 0---水箱中液面的表面压强； γ---液体的重度； h---测点的液体深度。
2、油密度测量原理。
当U 形管中水面与油水界面齐平(见图1-1-2)，取油水界面为等压面时，有：P 01 = γw h 1 =γ0H (1-1-2)另当U 行管中水面与油面齐平（见图1-1-3），取油水界面为等压面时，有： P 02 +γw H =γ0H 即P 02 = -γw h 2 = γ0H – γw H (1-1-3) 由式(1-1-2)与(1-1-3)两式联立可解得：H = h 1 + h 2代入式(1-1-2)中得油的相对密度d 0为：d 0 =w γγ0=211h h h + (1-1-4)根据式（1-1-4）式可以用仪器（不用额外尺子）直接测得d 0。
《流体静力学》实验报告
中国石油大学（华东）现代远程教育工程流体力学实验报告学生姓名：学号：年级专业层次：16春网络春高起专学习中心：山东济南明仁学习中心提交时间：2016年5月30日??1．在重力作用下不可压缩流体静力学基本方程????????形式之一： ?????????????????（1-1a）????????形式之二： ?P=P0+γh??????????????????????（1-1b）????????式中? Z——被测点在基准面以上的位置高度；????????P——被测点的静水压强，用相对压强表示，以下同；????????P0——水箱中液面的表面压强；????????γ ——液体重度；????????h——被测点的液体深度。
????????2．油密度测量原理????????当U型管中水面与油水界面齐平（图1-2），取其顶面为等压面，有???P01=γw h1=γ0HP01???????????????????????（1-2）????????另当U型管中水面和油面齐平（图1-3），取其油水界面为等压面，则有??P02+γw H=γ0H ????????即??P02=-γw h2=γ0H-γw H?????????????????????（1-3）????????由（1-2）、（1-3）两式联解可得：????????代入式（1-2）得油的相对密度??????????????????????? ?????????（1-4）????????据此可用仪器（不用另外尺）直接测得。
流型判别方法(奥齐思泽斯基方法)：? 本实验的装置如图1-1所示。
图1-1? 流体静力学实验装置图1.测压管；??2.带标尺的测压管；??3.连通管；??4.真空测压管；?? 型测压管；6.通气阀；??7.加压打气球； ??8.截止阀； ??9.油柱；? ?10.水柱；?? 11.减压放水阀说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注、、系测点B、C、D标高；若同时取标尺零点作为静力学基本方程的基准，则、、亦为、、；3．本仪器中所有阀门旋柄顺管轴线为开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国石油大学（华东）工程流体力学实验报告
实验日期：成绩：
班级：学号：姓名：教师：
同组者：
实验一、流体静力学实验
一、实验目的：填空
1．掌握用液式测压计测量流体静压力的技能；
2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；
3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；
4．测定油的相对密度；
5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置
1、在图1-1-1下方的横线上正确填写实验装置各部分的名称
本实验的装置如图所示。
1. 测压管；
2. 带标尺的测压管；
3. 连通管；
4. 通气阀；
5. 加压打气球；
6. 真空测压管；
7. 截止阀；8. U型测压管；9. 油柱；
10. 水柱；11. 减压放水阀
图1-1-1 流体静力学实验装置图
2、说明
1．所有测管液面标高均以测压管2零读数为基准；
2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；
3．本仪器中所有阀门旋柄均以顺管轴线为开。
三、实验原理 在横线上正确写出以下公式
1．在重力作用下不可压缩流体静力学基本方程 形式之一：
Z+
γ
p
=const （1-1-1a ）
形式之二：
h p p γ+=0 （1-1b ）
式中 z ——被测点在基准面以上的位置高度；
p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强；
γ——液体重度；
h ——被测点的液体深度。
2. 油密度测量原理
当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有
01w 1o p h H γγ== （1-1-2） 另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有
02w o p H H γγ+= 即
02w 2o w p h H H γγγ=-=- （1-1-3）
h 1
w
h 2
图1-1-2 图1-1-3
由（1-1-2）、（1-1-3）两式联解可得： 21h h H +=
代入式（1-1-2）得油的相对密度o d
d 0=
w γγ0 =2
11
h h h + （1-1-4） 根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
四、实验要求 填空
1．记录有关常数 实验装置编号No. 10
各测点的标尺读数为：
B ∇= 2.1 cm ；
C ∇= -2.9 cm ；
D ∇= -5.9 cm ；
基准面选在 测压管2标尺零点所在平面 ； C z = -2.9 cm ； D z = -5.9
cm ；
2．分别求出各次测量时，A 、B 、C 、D 点的压强，并选择一基准验证同一静止液体内的任意二点C 、D 的(p
z γ
+
)是否为常数？
计算：（以00>p 中次序1数据为例处理数据）
A
H 0p γ=∇-∇=12.65cm
B H B p
γ=∇-∇=22.75cm
C
H C p γ=∇-∇=27.75cm
D
H D p γ
=∇-∇=30.75cm C
C
p z γ
+
=24.85cm
D
D p z γ
+
=30.75-5.9=24.85cm
故，选取测压管2标尺零点所在平面为基准，同意静止液体内的任意二点C,D 的
p
z γ
+
为常数
3．求出油的重度。
o γ= 8302.4 3
N/m 计算：1h =17.02cm
2h =3.07cm
代入公式（1-1-4）可得
o γ= d 0*g=0.85*9.8*1000=8302.43N/m
4．测出6#测压管插入小水杯水中深度。
6h ∆= 4.60 cm
6h ∆=H ∇-0∇=16.75-12.15=4.60cm
5．完成表1-1-1及表1-1-2。
五、实验步骤
填空
1．搞清仪器组成及其用法。
包括：
1）各阀门的开关； 2）加压方法
关闭所有阀门（包括截止阀），然后用打气球充气； 3）减压方法
开启筒底减压放水阀11放水； 4）检查仪器是否密封
加压后检查测压管l 、2、8液面高程是否恒定。
若下降，表明漏气，应查明原因并加以处理。
2．记录仪器编号、各常数。
3．实验操作，记录并处理实验数据，见表1-1-1和表1-1-2。
4．量测点静压强。
1)打开通气阀4(此时00=p )，记录 水箱液面 标高0∇和测管2液面标高H ∇(此时
0H ∇=∇)；
2)关闭通气阀4及截止阀8，加压使之形成00
p >，测记0∇及H ∇；
3)打开减压放水阀11，使之形成00<p (要求其中一次B
p γ
<，即H B ∇<∇)，测
记0∇及H ∇。
5．测出测压管6插入小水杯中的深度。
6．测定油的相对密度o d 。
1)开启通气阀4，测记0∇； 2)关闭通气阀4，打气加压(0
0>p ，微调放气螺母使U 形管中水面与油水交界
面齐平(图1-1-2)，测记0∇及H ∇(此过程反复进行3次)。
3)打开通气阀4，待液面稳定后，关闭所有阀门；然后开启减压放水阀门11降压(00<p ，使U 形管中的水面与油面齐平(图1-1-3)，测记00<p (此过程亦反复进行3次)。
六、注意事项（填空）
1．用打气球加压、减压需缓慢，以防液体溢出及油珠吸附在管壁上；打气后务必关闭打气球下端阀门，以防漏气。
2．在实验过程中，装置的气密性要求保持良好。
6
七、问题分析
1．同一静止液体内的测压管水头线是根什么线?
答：测压管水头线则指测压管液面连线，而测压管水头指静水力学实验仪显示的测压管液面至基准面的垂直高度，经过实验可知，同一静止液面的测压管水头等高，是一根水平线。
2．当
B 0
p<时，静压仪中的真空区域有哪些？
答：由实验数据可知，水箱内的真空区域包括三部分：
1）由测压管2做一水平面，由于测压管内水体与水箱内水体为一等压面且均为大气压强，则水箱内该平面以上水、气的密封区域为真空区域；
2）由箱顶小杯液面至测压管6内水体区域；
3）在测压管8中U形管左侧水面向下深度为
γA
p
深度的水体区域。
3．若再备一根直尺，试采用另外最简便的方法测定
o
d。
答：打开通气阀，使水箱和大气连通，用直尺分别测量管8油水界面至水面的垂直高度h1和油水界面至油面的垂直高度h2 ，由公式可得γ 1 h1=γ 2 h2 。
4．如测压管太细，对测量结果将有何影响?
答：如测压管太细，则会造成毛细现象，产生测量误差。
此实验测量液体为水，测压管液面会偏高。
5．过C点作一水平面，相对管1、2、8及水箱中液体而言，这个水平面是不是等压面?哪一部分液体是同一等压面?
答：这个水平面不是等压面。
测压管，带标尺的测压管，以及水箱中的同一高度的水面，是等压面。
八、心得体会
答：实验首先观看了虹吸演示实验，切身感受到流体的神奇现象。
之后自己的动手实验，更是让我亲身感受到加压减压造成的水面不同的效果，以及理论课上学到内容的应用。
而利用油水界面和水界面平齐来计算油的重度，让我实际地应用了刚刚学习的公式，体会到学以致用的兴奋感。
而实验过程也让我了解到，实际实验中，许多理论情况并不一定完全标准，比如初始时B管比C管水面偏低，并不完全相同等等。
还体会到操作过程中的细节很重要，包括加压用力的大小，减压放水和通气时都要缓慢开启。
老师的教导也十分细心全面，让我受益匪浅。
