电线电缆的表示方法
电线电缆的表示方法大全模板
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些
特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：
1）类别、用途代号
A-安装线B-绝缘线
K-控制电缆N-农用电缆U-矿用电缆Y-移动电缆
ZR-阻燃型NH- 耐火型ZB-B 级阻燃ZC-C 级阻燃C-船用电缆
R- 软线
JK-绝缘架空电缆M- 煤矿用ZA-A 级阻燃
WD- 低烟无卤型
2）导体代号
T—铜导线（略）L-铝芯3）绝缘层代号
V —PVC 塑料YJ—XLPE 绝缘
X —橡皮Y—聚乙烯料F—聚四氟乙烯
4）护层代号
V-PVC 套Y- 聚乙烯料
N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L- 棉纱编织涂蜡克Q-铅包5）特征代号
B-扁平型R-柔软C-重型Q- 轻型
G-高压H- 电焊机用S-双绞型
6）铠装层代号
2—双钢带3—细圆钢丝4—粗圆钢丝
7）外护层代号
1—纤维层2—PVC 套3—PE 套
2、最常用的电气装备用电线电缆及电力电缆的型号示例
VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22 —铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC 01 （BV）—简称BV，一般用途单芯硬导体无护套电缆
227IEC 02 （RV ）—简称RV，一般用途单芯软导体无护套电缆
227IEC 10（BVV）—简称BVV ，轻型聚氯乙烯护套电缆
电线电缆的表示方法大全
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

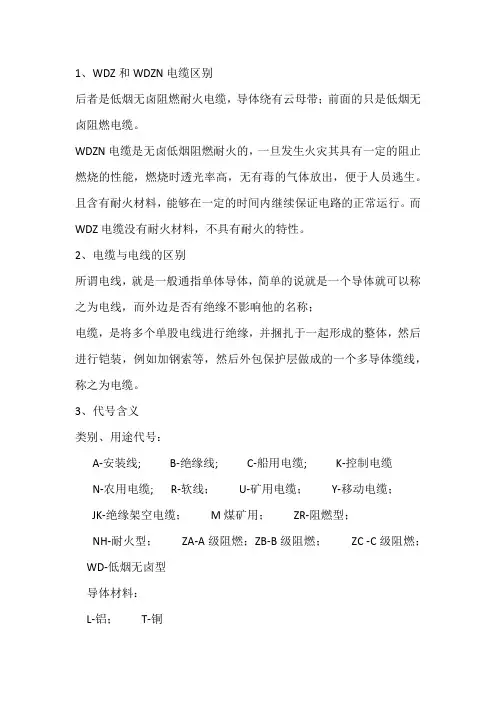

电线和电缆的区别
电线一般用于承载电流的导电金属线材。有实心的、绞合的或箔片编织的等各种形式。按绝缘状况分为裸电线和绝缘电线两大类。电缆是由一根或多根相互绝缘的导电线心置于密封护套中构成的绝缘导线。其外可加保护覆盖层，用于传输、分配电能或传送电信号。它与普通电线的差别主要是电缆尺寸较大，结构较复杂等。电线与电缆的区别在于电线的尺寸一般较小，结构较为简单，但有时也将电缆归入广义的电线之列。
1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：
有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：
1)类别、用途代号
A-安装线B-绝缘线 C-船用电缆
K-控制电缆N-农用电缆 R-软线
U-矿用电缆Y-移动电缆 JK-绝缘架空电缆
M-煤矿用
ZR-阻燃型 NH-耐火型ZA-A级阻燃
ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型
2）导体代号
T—铜导线（略） L-铝芯
3）绝缘层代号
V—PVC塑料
PVC是聚氯乙烯材料的简称，是以聚氯乙烯树脂为主要原料，加入适量的抗老化剂、改性剂等，经混炼、压延、真空吸塑等工艺而成的材料。PVC材料具有轻质、隔热、保温、防潮、阻燃、施工简便等特点
YJ—XLPE绝缘（交联聚乙烯）
XLPE是交联聚乙烯英文名称的缩写，聚乙烯是一种线性的分子结构，在高温下极易变形。交联聚乙烯过程使其变成一种网状结构。这种结构即使在高温下也一样具有很强的抗变形能力。
XLPE电缆料是一种含有机过氧化物的聚乙烯。这种过氧化物在高温高压及惰性气体环境下，与聚乙烯发生化学反应，使热塑性聚乙烯变成热固性（弹性体）的聚乙烯，即XLPE。
电线电缆的表示方法
电线电缆的表示方法
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：
1)类别、用途代号
A-安装线 B-绝缘线 C-船用电缆
K-控制电缆 N-农用电缆 R-软线
U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆
M-煤矿用
ZR-阻燃型 NH-耐火型 ZA-A级阻燃
ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型
2）导体代号
T—铜导线（略） L-铝芯
3）绝缘层代号
V—PVC塑料 YJ—XLPE绝缘
X—橡皮 Y—聚乙烯料
F—聚四氟乙烯
4）护层代号
V-PVC套 Y-聚乙烯料
N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽
L-棉纱编织涂蜡克 Q-铅包
5）特征代号
B-扁平型 R-柔软
C-重型 Q-轻型
G-高压 H-电焊机用
S-双绞型
6）铠装层代号
2—双钢带 3—细圆钢丝
4—粗圆钢丝
7）外护层代号
1—纤维层 2—PVC套
3—PE套
2、最常用的电气装备用电线电缆及电力电缆的型号示例
VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆
227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆
227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆
电线电缆的表示方法大全
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：
有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：
1)类别、用途代号
A-安装线B-绝缘线 C-船用电缆
K-控制电缆N-农用电缆 R-软线
U-矿用电缆Y-移动电缆 JK-绝缘架空电缆
M-煤矿用
ZR-阻燃型 NH-耐火型ZA-A级阻燃
ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型
2）导体代号
T—铜导线（略） L-铝芯
3）绝缘层代号
V—PVC塑料YJ—XLPE绝缘
X—橡皮 Y—聚乙烯料
F—聚四氟乙烯
4）护层代号
V-PVC套Y-聚乙烯料
N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽
L-棉纱编织涂蜡克Q-铅包
5）特征代号
B-扁平型R-柔软
C-重型Q-轻型
G-高压H-电焊机用
S-双绞型
6）铠装层代号
2—双钢带 3—细圆钢丝
4—粗圆钢丝
7）外护层代号
1—纤维层 2—PVC套
3—PE套
2、最常用的电气装备用电线电缆及电力电缆的型号示例
VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆 227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆
227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线
电线电缆的表示方法
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：
1)类别、用途代号
A-安装线B-绝缘线C-船用电缆
K-控制电缆N-农用电缆R-软线
U-矿用电缆Y-移动电缆JK-绝缘架空电缆
M-煤矿用
ZR-阻燃型NH-耐火型ZA-A级阻燃
ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型
2）导体代号
T—铜导线（略）L-铝芯
3）绝缘层代号
V—PVC塑料YJ
YJ——XLPE绝缘
X—橡皮Y—聚乙烯料
F—聚四氟乙烯
4）护层代号
V-PVC套Y-聚乙烯料
N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽
L-棉纱编织涂蜡克Q-铅包
5）特征代号
B-扁平型R-柔软
C-重型Q-轻型
G-高压H-电焊机用
S-双绞型
6）铠装层代号
2—双钢带3—细圆钢丝
4—粗圆钢丝
7）外护层代号
1—纤维层2—PVC套
3—PE套
2、最常用的电气装备用电线电缆及电力电缆的型号示例VV——铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV
VLV
VLV——铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22——铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV22
KVV——聚氯乙烯绝缘聚氯乙烯护套控制电缆
KVV
227IEC01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC10（BVV）—简称BVV，轻型聚氯乙烯护套电缆
227IEC52（RVV）—简称RVV，轻型聚氯乙烯护套软线
电线型号字母表示方法
电线型号字母表示方法
电线型号的字母表示方法一般用于区分不同种类的电线，下面是一些常用的字母表示方法：
1. THHN表示塑料绝缘、耐热抗火的铜线电缆。
2. NM-B表示塑料绝缘、室内使用的铜线电缆。
3. XHHW表示耐热橡胶绝缘、螺旋编织的铜线电缆，适用于电力系统和工业设备。
4. SER表示塑料绝缘、光滑铝电缆。
5. SEU表示塑料绝缘、光滑铜电缆。
6. RW90表示耐高温，防火抗腐蚀的电缆，适用于化工、石化、冶金、电力和制药等工业领域。
7. SOOW表示耐臭氧和耐油的电缆，适用于移动设备和机械设施。
这些字母表示方法通常可以在电线的型号标识上找到。
电线电缆表示方法
电线电缆表示方法 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：
1)类别、用途代号
A-安装线B-绝缘线C-船用电缆
K-控制电缆N-农用电缆R-软线
U-矿用电缆Y-移动电缆JK-绝缘架空电缆
M-煤矿用
ZR-阻燃型NH-耐火型ZA-A级阻燃
ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型
2）导体代号
T—铜导线（略）L-铝芯
3）绝缘层代号
V—PVC塑料YJ—XLPE绝缘
X—橡皮Y—聚乙烯料
F—聚四氟乙烯
4）护层代号
V-PVC套Y-聚乙烯料
N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽
L-棉纱编织涂蜡克Q-铅包
5）特征代号
B-扁平型R-柔软
C-重型Q-轻型
G-高压H-电焊机用
S-双绞型
6）铠装层代号
2—双钢带3—细圆钢丝
4—粗圆钢丝
7）外护层代号
1—纤维层2—PVC套
3—PE套
2、最常用的电气装备用电线电缆及电力电缆的型号示例
VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC01（BV）—简称BV，一般用途单芯硬导体无护套电缆
227IEC02（RV）—简称RV，一般用途单芯软导体无护套电缆
227IEC10（BVV）—简称BVV，轻型聚氯乙烯护套电缆
电线电缆的表示方法大全模板
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:
有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：
1)类别、用途代号
A—安装线B—绝缘线 C—船用电缆
K—控制电缆N—农用电缆 R-软线
U-矿用电缆Y—移动电缆 JK-绝缘架空电缆M-煤矿用
ZR-阻燃型 NH-耐火型ZA—A级阻燃
ZB—B级阻燃 ZC-C级阻燃WD—低烟无卤型
2）导体代号
T—铜导线（略） L-铝芯
3)绝缘层代号
V-PVC塑料YJ—XLPE绝缘
X-橡皮 Y—聚乙烯料F—聚四氟乙烯
4)护层代号
V—PVC套Y—聚乙烯料
N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L—棉纱编织涂蜡克Q—铅包5)特征代号
B—扁平型R-柔软C-重型Q—轻型
G-高压H—电焊机用S-双绞型
6)铠装层代号
2—双钢带 3—细圆钢丝4—粗圆钢丝
7）外护层代号
1—纤维层 2-PVC套3—PE套
2、最常用的电气装备用电线电缆及电力电缆的型号示例
VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV-铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22-铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC 01(BV）—简称BV，一般用途单芯硬导体无护套电缆
227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆
227IEC 10(BVV）—简称BVV，轻型聚氯乙烯护套电缆
227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线
电线电缆表示方法
常用电线、电缆的表示方法 因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电缆、电线、网线、有线电视线的表示方法及用途作一简要归纳。 一、常用各种字母代表的含义：R－连接用软电缆（电线），软结构。V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。S－双绞型。A－镀锡或镀银。F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型 二：通用各种字母代表的含义：A:(聚)胺(脂),安(装),铝塑料护套(Alpeth)B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EPR)F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯(YF)G:钢,沟,改(性漆),管,高(压)H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽结构),寒J:绞,加(强),加(厚),锯,局(用)K:(真)空,卡(普隆),控制,铠装,空心.L:铝,炉,腊(克),沥(青),(防)雷,磷M:棉(纱),麻,母(线),帽,膜N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火O:同轴(结构代号)P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号)Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛)R:软,人(造)丝,日用(用途代号),(耐)热(化).S:刷,丝,射频(用途代号),双,钢塑料护层(Stalpeth),低烟无卤阻燃护套T:铜,梯,特,通,陶,电梯,探U:矿,棉(指石棉),矿用(用途代号)V:(P)V(C)(聚氯乙烯)W:(地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号)X:橡(力缆),聚酰胺,橡(皮绝缘)Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压Z:(聚)酯,纸,(电)钻,中型,综(合)YJ:交联聚乙烯绝缘P2:铜带屏蔽ZRK:系列代号,表示阻燃型控制电缆 三、电缆常识：电缆通常分为电力电缆和控制电缆两种。 1、电缆通用符号表示的含义： 〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安 〔2〕用途。电力电缆缺省表示，K－控制电缆，P－信号电缆，DJ－计算机电缆 〔3〕绝缘层。V－聚氯乙烯，Y－聚乙烯，YJ－交联聚乙烯，X－橡皮，Z－纸 〔4〕导体。T－铜芯缺省表示，L－铝芯。 (5〕内护层(护套)，V－聚氯乙烯，Y－聚乙烯，Q－铅包，L－铝包，H－橡胶，HF－非燃性橡胶，LW－皱纹铝
电线电缆的表示方法
电线电缆的表示方法
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：
1）类别、用途代号
A-安装线B-绝缘线C-船用电缆
K-控制电缆N-农用电缆R-软线
U-矿用电缆
M-煤矿用
Y-移动电缆JK-绝缘架空电缆
ZR-阻燃型NH-耐火型ZA-A级阻燃
ZB-B级阻燃
2）导体代号
T一铜导线（略）3）绝缘层代号
V — PVC塑料
X一橡皮
F一聚四氟乙烯4）护层代号
V-PVC 套ZC-C级阻燃
L-铝芯
YJ — XLPE 绝
缘
Y一聚乙烯料
WD-低烟无卤型
N-尼龙护套
L-棉纱编织涂蜡克5）特征代号
B-扁平型
C-重型
G-局压
S-双绞型
6）铠装层代号
2一双钢带
4一粗圆钢丝
7）外护层代号
1 —纤维层P-铜丝编织屏蔽P
2 -铜带屏蔽Q-铅包
R-柔软
Q-轻型
H-电焊机用
3一细圆钢丝
2 — PVC 套
3—PE 套
2、最常用的电气装备用电线电缆及电力电缆的型号示例
VV一铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV 一铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22 一铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV一聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC 01 （BV）—简称BV, 一般用途单芯硬导体无护套电缆227IEC 02 （RV）—简称RV, 一般用途单芯软导体无护套电缆227IEC 10 （BVV）—简称BVV ,轻型聚氯乙烯护套电缆
227IEC 52 （RVV）—简称RVV ,轻型聚氯乙烯护套软线
电线电缆的表示方法大全
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：
有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：
1)类别、用途代号
A-安装线B-绝缘线 C-船用电缆
K-控制电缆N-农用电缆 R-软线
U-矿用电缆Y-移动电缆 JK-绝缘架空电缆
M-煤矿用
ZR-阻燃型 NH-耐火型ZA-A级阻燃
ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型
2）导体代号
T—铜导线（略） L-铝芯
3）绝缘层代号
V—PVC塑料YJ—XLPE绝缘
X—橡皮 Y—聚乙烯料
F—聚四氟乙烯
4）护层代号
V-PVC套Y-聚乙烯料
N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽
L-棉纱编织涂蜡克Q-铅包
5）特征代号
B-扁平型R-柔软
C-重型Q-轻型
G-高压H-电焊机用
S-双绞型
6）铠装层代号
2—双钢带 3—细圆钢丝
4—粗圆钢丝
7）外护层代号
1—纤维层 2—PVC套
3—PE套
2、最常用的电气装备用电线电缆及电力电缆的型号示例
VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆 227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆
227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线
电线电缆的表示方法大全
电线电缆表示方法主要由型号、规格及标准编号这
三个部分组成。
1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:
有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下:
1)类别、用途代号
A-安装线B-绝缘线 C-船用电缆
K-控制电缆N-农用电缆 R-软线
U-矿用电缆Y-移动电缆 JK-绝缘架空电缆
M-煤矿用
ZR-阻燃型 NH-耐火型ZA-A级阻燃
ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型
2)导体代号
T—铜导线(略) L-铝芯
3)绝缘层代号
V—PVC塑料YJ—XLPE绝缘
X—橡皮 Y—聚乙烯料
F—聚四氟乙烯
4)护层代号
V-PVC套Y-聚乙烯料
N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包
5)特征代号
B-扁平型R-柔软
C-重型Q-轻型
G-高压H-电焊机用
S-双绞型
6)铠装层代号
2—双钢带 3—细圆钢丝
4—粗圆钢丝
7)外护层代号
1—纤维层 2—PVC套
3—PE套
2、最常用的电气装备用电线电缆及电力电缆的型号示例
VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC 01(BV)—简称BV,一般用途单芯硬导体无护套电缆 227IEC 02(RV)—简称RV,一般用途单芯软导体无护套电缆227IEC 10(BVV)—简称BVV,轻型聚氯乙烯护套电缆
227IEC 52(RVV)—简称RVV,轻型聚氯乙烯护套软线
电线电缆表示方法
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号
A-安装线B-绝缘线C-船用电缆
K-控制电缆N-农用电缆R-软线
U-矿用电缆Y-移动电缆JK-绝缘架空电缆
M-煤矿用
ZR-阻燃型NH-耐火型ZA-A级阻燃
ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型
2）导体代号
T—铜导线（略）L-铝芯
3）绝缘层代号
V—PVC塑料YJ—XLPE绝缘
X—橡皮Y—聚乙烯料
F—聚四氟乙烯
4）护层代号
V-PVC套Y-聚乙烯料
N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽
L-棉纱编织涂蜡克Q-铅包
5）特征代号
B-扁平型R-柔软
C-重型Q-轻型
G-高压H-电焊机用
S-双绞型
6）铠装层代号
2—双钢带3—细圆钢丝
4—粗圆钢丝
7）外护层代号
1—纤维层2—PVC套
3—PE套
2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC10（BVV）—简称BVV，轻型聚氯乙烯护套电缆
227IEC52（RVV）—简称RVV，轻型聚氯乙烯护套软线
电缆表示方法
电缆表示方法
电缆表示方法是用来管理电缆的总体原则，这通常是安装在电气/电子设备，系统和控制应用中的标准方法。它提供了一种统一的方式来表达电缆及其连接和组件的概念，以实现对电缆的有效管理。此外，它还能够帮助工程技术人员标识和理解电缆构造，以安装和使用电缆。
在领域中，电缆表示方法通常分为几大类：代号表示法，颜色表示法，标记表示法和标准表示法。
1. 代号表示法：代号表示法是指电缆的描述，用一个字母或数字的代码来表示电缆的类型和性能，比如A/C表示的是普通的移动电缆；T/R表示的是抗老化线；H/V表示的是高（温）耐压线。
2.色表示法：颜色表示法使用不同颜色给电缆做标记，以表示电缆的性能，比如蓝色表示的是安全线路；白色表示的是信号线；橙色表示的是危险线路。
3.记表示法：标记表示法指在电缆本身上标注字母或数字电缆的属性，比如H/V表示的是高耐压线；T/R表示的是抗老化线；E/C表示的是控制线等。
4.准表示法：标准表示法是指符合标准的电缆，以统一的表示方式来映射电缆，比如ISO 11044或ISO 287等标准中的每一种电缆类型都有一个独特的表示方式。
不同领域和行业对电缆表示方法有着不同的要求，所以在实际应用时，需要综合考虑以上各种表示方法的特点。
电缆表示方法的重要性不言而喻，可以根据其表示方法选择合适的电缆，实现电气/电子设备，系统和控制的高效运行。它可以避免由于用错电缆的故障，安全事故，同时可以根据电缆的特性选择合适的连接器和组件，以提高性能和实现质量保证。
此外，电缆表示方法还可以帮助工程技术人员更好地理解电缆构造，以便针对不同的电缆，实施不同的安装和使用方法，从而更好地操作电缆。
电线电缆的表示方法
电线电缆的表示方法
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下:
1）类别、用途代号
A-安装线B-绝缘线C-船用电缆
K—控制电缆N—农用电缆R-软线
U-矿用电缆Y—移动电缆JK—绝缘架空电缆
M—煤矿用
ZR—阻燃型NH—耐火型ZA-A级阻燃
ZB—B级阻燃ZC-C级阻燃WD—低烟无卤型
2)导体代号
T-铜导线（略）L-铝芯
3)绝缘层代号
V—PVC塑料YJ—XLPE绝缘
X—橡皮Y—聚乙烯料
F—聚四氟乙烯
4）护层代号
V—PVC套Y—聚乙烯料
N—尼龙护套P—铜丝编织屏蔽P2-铜带屏蔽
L—棉纱编织涂蜡克Q—铅包
5）特征代号
B—扁平型R—柔软
C—重型Q—轻型
G—高压H—电焊机用
S-双绞型
6）铠装层代号
2-双钢带3—细圆钢丝
4—粗圆钢丝
7)外护层代号
1—纤维层2—PVC套
3-PE套
2、最常用的电气装备用电线电缆及电力电缆的型号示例
VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV-铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC 01(BV）-简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV)—简称RV，一般用途单芯软导体无护套电缆227IEC 10(BVV）—简称BVV，轻型聚氯乙烯护套电缆
227IEC 52（RVV)—简称RVV，轻型聚氯乙烯护套软线
电线电缆表示方法
电线电缆的表示方法介绍
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：
1)类别、用途代号
A-安装线B-绝缘线C-船用电缆
K-控制电缆N-农用电缆R-软线
U-矿用电缆Y-移动电缆JK-绝缘架空电缆
M-煤矿用
ZR-阻燃型NH-耐火型ZA-A级阻燃
ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型
2）导体代号
T—铜导线（略）L-铝芯
3）绝缘层代号
V—PVC塑料YJ—XLPE绝缘
X—橡皮Y—聚乙烯料
F—聚四氟乙烯
4）护层代号
V-PVC套Y-聚乙烯料
N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽
L-棉纱编织涂蜡克Q-铅包
5）特征代号
B-扁平型R-柔软
C-重型Q-轻型
G-高压H-电焊机用
S-双绞型
6）铠装层代号
2—双钢带3—细圆钢丝
4—粗圆钢丝
7）外护层代号
1—纤维层2—PVC套
3—PE套
2、最常用的电气装备用电线电缆及电力电缆的型号示例
VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆
227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆
227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：
1)类别、用途代号
A-安装线 B-绝缘线 C-船用电缆
K-控制电缆 N-农用电缆 R-软线
U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆
M-煤矿用
ZR-阻燃型 NH-耐火型 ZA-A级阻燃
ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型
2）常用字母的解释
H（电焊机用）T（电梯用）W（具有耐户外气候性能）Q（轻型）Z（中型）C（重型）B（平行） S（对绞）J（绞制）
V 聚氯乙烯Y 聚乙烯YJ 交联聚乙烯
JK 架空K控制DJ 计算机
3）绝缘层代号
V—PVC聚氯乙烯绝缘YJ—XLPE交联聚乙烯绝缘
X—天然丁苯胶混合物绝缘橡皮 Y—聚乙烯料
F46—聚四氟乙烯 G-硅橡胶绝缘 YY-乙烯-乙酸乙烯橡皮混合物绝缘
4）护层代号
F（氯丁胶混合物护套）
V-PVC套 Y-聚乙烯料或聚烯烃料 P1-镀锡铜丝
N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽
L-棉纱编织涂蜡克 Q-铅包 P3-铝塑复合带
5）特征代号
B-扁平型 R-柔软
C-重型 Q-轻型
G-高压 H-电焊机用
S-双绞型
6）铠装层代号
2—双钢带 3—细圆钢丝
4—粗圆钢丝
7）外护层代号
1—纤维层 2—PVC套
3—PE套
7）最常用的电气装备用电线电缆及电力电缆的型号示例
VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆
227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆
227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆
227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线
227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线
BV—铜芯聚氯乙烯绝缘电线
BVR—铜芯聚氯乙烯绝缘软电缆
BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆
JKLYJ—交联聚乙烯绝缘架空电缆
YC、YCW¬—重型橡套软电缆
YZ、YZW—中型橡套软电缆
YQ、YQW—轻型橡套软电缆
YH—电焊机电缆
举例说明
a) VV-0.6/1 3×150＋1×70 GB/T 12706.2-2002
铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为0.6/1kv，3+1芯，主线
芯的标称截面为150mm2，第四芯截面为70mm2。
b) BVVB-450/750V 2×1.5 JB 8734.2-1998
铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，额定电压为450/750v，2芯，导体的标称截面为1.5mm2。
c) YJLV22-8.7/10 3×120 GB/T 12706.3-2002
铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为8.7/10kv，3芯，主线芯的标称截面为120mm2。
聚氯乙烯绝缘控制电缆：（钢丝铠装、钢带铠装、屏蔽）
KVV、KVVP、KVVP2、KVV22、KVV32、KVVR、KVVRP等；450/750V；2~61芯；0.5-10mm2 （GB9330-88)
一额定电压1kV和3kV聚氯乙烯绝缘电力电缆：VV、VLV、VY、VLY、VV22、VLV22、VV23、VLV23、VV32、VLV32、VV33、VLV33等；0.6/1(1.2)kV~1.8/3(3.6)kV；1~5芯、3+1芯、；1.5~1000mm2
额定电压1kV和3kV交联聚乙烯绝缘电力电缆：YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、YJV32、YJLV32、YJV33、YJLV33等；
0.6/1(1.2)kV~1.8/3(3.6)kV；1~5芯、3+1芯、；1.5~1000mm2
通用橡套软电缆电线：YQW 300/300V 0.3-0.5（2，3芯）；YZ 300/500V 4-6（2-5芯），1.5-6（3+1芯），YZW0.75-6（6芯），YC 450/750V 1.5-185（1
芯）1.5-95（2芯）1.5-150 （3、4芯）1.5-25（5芯）2.5-150（3+1芯），YCW 450/750 35-95（2芯），120-150（3芯），2.5-150（3+1芯）标准：JB8735.2-2008
♣YJV
♣YJY
♣YJV22
♣YJV23
♣YJV32
♣YJV33
♣YJV42
♣YJV43
♣JKYJ
♣铜芯♣YJLV
♣YJLY
♣YJLV22
♣YJLV23
♣YJLV32
♣YJLV33
♣YJLV42
♣YJLV43
♣JKLYJ
♣铝芯♣交联聚乙烯绝缘聚氯乙烯护套电力电缆
♣交联聚乙烯绝缘聚乙烯护套电力电缆
♣交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
♣交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
♣交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
♣交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
♣交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
♣交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆
♣交联聚乙烯绝缘架空绝缘电缆
♣名称
如：BVR-105 YJLV22
表示耐温105 聚氯乙烯护套
表示软线双钢带铠装
聚氯乙烯绝缘聚氯乙烯护套
布电线类铝芯
交联聚乙烯绝缘
3、规格又由额定电压、芯数及标称截面组成。
电线及控制电缆等一般的额定电压为300/300V、300/500V、450/750V；
中低压电力电缆的额定电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。
电线电缆的芯数根据实际需要来定，一般电力电缆主要有1、2、3、4、5芯，
