纳米材料和纳米结构第讲
纳米材料的结构特征
纳米材料的结构特征一、概论纳米材料是新型结构材料的一种，主要是指材料的基本结构单元至少有一维处于纳米尺度范围(一般在11100 nm)，并由此具有某些新特性的材料。
纳米材料相对于其他材料而言有五大物理效应即：体积效应、表面效应、量子尺寸效应、量子隧道效应和介电限域效应，这五大效应成就了纳米材料的诸多优势，这里就不一一介绍了。
纳米材料相对于其他材料的优势正是因为其结构的特点，下面讲述纳米材料的结构特征。
二、自然界中存在的纳米材料早在宇宙诞生之初，纳米材料和纳米技术就已经存在了，比如，那些溶洞中的石笋就是一纳米一纳米的生长起来的，所以才千奇百怪；贝壳和牙齿也是一纳米一纳米的生长的，所以才那样坚硬；植物和头发是一纳米一纳米生长的，所以才那样柔韧；荷叶上有用纳米技术生长出来的绒毛，所以才能不沾水，就连人类的身体，也是一纳米一纳米生长起来的，所以才那样复杂。
在地球的漫长演化过程中，自然界的生物，从亭亭玉立的荷花、丑陋的蜘蛛，到诡异的海星，从飞舞的蜜蜂、水面的水黾，到海中的贝壳，从绚丽的蝴蝶、巴掌大的壁虎，到显微镜才能看得到细菌…应该说，它们个个都是身怀多项纳米技术的高手。
它们通过精湛的纳米技艺，或赖以糊口，或赖以御敌，一代一代，在大自然中地顽强存活着，不仅给人们留下了深刻的印象，而且给现代的纳米科技工作者带来了无数灵感和启示。
三、纳米材料的概论1、纳米材料：纳米材料是指三维空间尺度上至少有一维处于纳米量级或由它们作为基本单元构成的材料。
2、纳米科技：纳米科技(纳米科学技术)是指在纳米尺度上研究物质的特性和相互作用以及利用这种特性开发新产品的一门科学技术。
3、纳米结构单元：构成纳米材料的结构单元包括限定的团簇或人造原子团簇、纳米微粒、纳米管、纳米棒、纳米丝、同轴纳米电缆、纳米单层膜及多层膜等。
（1）原子团簇指几个至几百个原子的聚集体，如Fen，CunSm，CnHm（n和m都是整数）和碳簇（C60，C70和富勒烯等）等。
纳米材料【可编辑全文】
可编辑修改精选全文完整版绪论1、纳米科技的提出：源自于费曼大师1959年在美国物理学会年会上的一次演讲。
Richard Feynman：世界上首位提出纳米科技构想的科学家。
2、纳米材料（1）纳米材料的定义：物质结构在三维空间至少有一维处于纳米尺度，或由纳米结构单元组成且具有特殊性质的材料（也是以维数划分纳米材料的原因）（2）纳米尺度：1-100 nm范围的几何尺；纳米的单位:1 nm = 10^-9 m，即千分之一微米(μm)。
（3）纳米结构单元：具有纳米尺度结构特征的物质单元，包括纳米团簇、纳米颗粒、纳米管、纳米线、纳米棒、纳米片等（4）纳米材料的维度：○1零维：纳米团簇、纳米颗粒、量子点（三维尺度均为纳米级，没有明显的取向性，近等轴状）○2一维：纳米线、纳米棒、纳米管（单向延伸、二维尺度为纳米级、第三维尺度不限，、直径大于100 nm，具有纳米结构）○3二维：纳米片、纳米带、超晶格、纳米薄膜（一维尺度为纳米级，面状分布，，厚度大于100 nm，具有纳米结构）○4三维：纳米花、四脚针等（包含纳米结构单元，三维尺寸均超过纳米尺度，由不同型低维纳米结构单元复合形成）（5）纳米材料的分类○1具有纳米尺度外形的材料○2以纳米结构单元作为主要结构组分所构成的材料3、久保理论：即金属的超微粒子将出现量子限域效应，显示出与块体金属显著不同的性能；金属纳米粒子，量子限域效应。
4、扫描隧道电子显微镜(STM)：将探针靠近导电材料表面进行扫描，获得表面图像。
分辨率达0.1~0.2 nm，可以直接观察和移动原子。
5、原子力显微镜(AFM)：利用针尖和材料原子间的相互微弱作用力来获得材料表面的形貌图像。
可用于研究半导体、导体和绝缘体。
AFM三大特点：原子级高分辨率、观察活生命样品和加工样品的力行为成就。
6、纳米科技的研究内容：纳米科学、纳米技术与纳米工程分支学科：纳米力学：研究物体在纳米尺度的力学性质纳米物理学：研究物质在纳米尺度上的物理现象及表征纳米化学：研究纳米尺度范围的化学过程及反应纳米生物学：利用纳米的手段解决生物学问题，在分子水平揭示细胞内外的物质、能量与信息交换机制；纳米医学：利用纳米科技解决医学问题的边缘交叉学科纳米材料学：包括纳米材料的成分、结构、性能与使用效能四个方面。
第三章 纳米材料的特性
（一）纳米材料的结构与形貌ZnO nanotube （一）纳米材料的结构与形貌1D ZnO nanostructures 热学性能电学性能磁学性能光学性能开热学性能开始烧结温度下降开始烧结温度下降TiO2微粒的烧结与尺寸关系纳米颗粒的晶化温度降低电阻特性介电特性压电效应电阻特性纳米金属与合金的电阻Gleiter等对纳米金属Cu，Pd，Fe块体的电阻与温度关系，电阻温度系数与颗粒尺寸的关系进行与常规材料相比，Pd纳米相固体z 随颗粒尺寸减小，电阻温度系Pd纳米固相的电阻温度系数与尺寸的关系例如，纳米银细粒径20nm18nm11nm纳米金属与合金的电阻电阻特性电阻特性介电特性是材料的基本物性•介电常数：•最新的纳米材料微波损耗机制是如今吸波材料分析的一大热点常规材料的极化都与结构的有序相联系，而纳米材料在结构上与常规粗晶材料存在很大的差别．它的介电行为（介电常数、介电损耗）有自己的特点。
介电特性减小明显增大。
在低频范围内远高于体材料。
介电特性目前，对于不同粒径的纳米非晶氮化硅、纳米钛矿、金红石和纳米（个损耗峰．损耗峰的峰位随粒径增大移向高频。
7nm27nm 84nm 258nm介电特性压电效应压电效应纳米压电电子学(Nanopiezotronics)全新研究领域和学科,有机地把压电效应和半导体效应在纳米尺度结合起来高磁化率超顺磁性：当铁磁质的磁化达到饱和之后，如果将外磁场去掉，由于介质中的掺杂内应力阻碍磁畴恢复到原来的纳米微粒尺寸高于超顺磁临界尺寸时通常呈现高的矫顽力右图为用惰性气体蒸发冷凝方法制备的Fe纳米微粒居里温度降低居里温度降低居里温度降低随粒径下降而减小，根据铁磁学，原子间距减小会随着粒径减小而对9nm Ni微粒：高磁化率巨磁电阻效应z 巨磁电阻效应巨磁电阻效应纳米材料磁学特性小结纳米材料光学特性宽频带强吸收粒子的反射率为1％，Au 纳米粒子的反射率小于10％。
纳米氮化硅对红外有一个宽频强吸收谱纳米氮化硅红外光谱Si3N4热压片的红外吸收谱Si-N 键伸缩震动宽频带强吸收吸收光谱的兰移现象吸收光谱的兰移现象激子吸收带吸收光谱的红移现象吸收光谱的红移现象：激子吸收带纳米颗粒发光现象上图曲线1和2分别为掺了粒径大于10 纳米和5纳米的CdSexS1-x的玻璃的光吸收谱，尺寸变小后出现明显的激子峰。
纳米材料的基本概念与性质
对介于原子、分子与大块固体之间的纳米晶体，大块材料 中连续的能带将分裂为分立的能级；能级间的间距随颗粒 尺寸减小而增大。
如导电的金属在纳米颗粒时可以变成绝缘体；当温度为1K， Ag纳米粒子直径小于14nm，Ag纳米粒子变为绝缘体。
合成了一维氮化硅纳米 线体。
氮化硅纳米丝
31
1.2 纳米微粒的基本性质
1.电子能级的不连续性 - kubo理论 2. 量子尺寸效应 3. 小尺寸效应 4. 表面效应 5. 宏观量子隧道效应
1.2.1电子能级的不连续性 - kubo理论
久保(Kubo)理论是关于金属粒子电子性质的理 论．它是由久保及其合作者提出的，以后久保和其他 研究者进一步发展了这个理论．1986年Halperin对这一 理论进行了较全面归纳，用这一理论对金属超微粒子 的量子尺寸效应进行了深入分析。
碳纳米管的发现
❖ 饭岛澄男(Iilijima Sumio)分别在1991 和1993年发表论文
❖ “Helical microtubules of graphitic carbon. Nature 354, 56 - 58 (07 November 1991) ”
❖ “Single-shell carbon nanotubes of 1-nm diameter. Nature 363, 603 - 605 (17 June 1993) ”。
制备C60常用的方法：
采用两个石墨碳棒在惰性气体（He，Ar）中进行直流 电弧放电，并用围于碳棒周围的冷凝板收集挥发物。挥 发物中除了有C60外，还含有C70，C20等其它碳团簇。可 以采用酸溶去其它团簇，但往往还混有C70。
纳米材料应用(目前最全详细讲解)
无机非金属材料
无机非金属材料指某些元素的氧化物、 碳化物、氮化物、硼化物、硫系化合物(包 括硫化物、硒化物及碲化物)和硅酸盐、钛 酸盐、铝酸盐、磷酸盐等含氧酸盐为主要组
成的无机材料。包括陶瓷、玻璃、水泥、耐 火材料、搪瓷及天然矿物材料等。
第五页，共141页。
传统无机非金属材料
第十八页，共141页。
纺织瓷件
氧化铝陶瓷电阻
第十九页，共141页。
氧化铝髋关节
第二十页，共141页。
高压钠灯
高纯氧化铝透明陶瓷管
第二十一页，共141页。
氮化硅陶瓷 氮化硅陶瓷的性能：作为一种理想的高温结构材料，最
主要的应具备如下性能：（1）强度好、韧性好；（2）抗氧化 性好；（3）抗热震性好；（4）抗蠕变性好；（5）结构稳定性 好；（6）抗机械振动。
水泥 水泥呈粉末状，当它与水混合后成为可
塑性浆体，经一系列物理化学作用凝结硬化 变成坚硬石状体，并能将散粒状材料胶结成
为整体。水泥浆体不仅能在空气中硬化，还 能在水中硬化、保持并继续增长其强度，故 水泥属于水硬性胶凝材料。
第六页，共141页。
玻璃 玻璃是由熔融物冷却、硬化而得到的非晶
态固体。其内能和构形熵高于相应的晶体。其 结构为短程有序，长程无序。从熔融态转变为
（2）特种玻璃
随着社会和科学的发展，在玻璃材料科学领域中，由于某些新品种 是根据特殊用途专门研制的，其成分、性能、制造工艺均与一般工业和 日用玻璃有所差别，它们往往被归入专门的一类，叫做特种玻璃。这些
特种玻璃逐渐脱离了传统玻璃的基础系统范围。常见的特种玻璃有光子 学玻璃、微晶玻璃、生化玻璃、溶胶－凝胶玻璃等。
开辟了新的空间。化学与材料保持着相互依存、相互促进的关系。

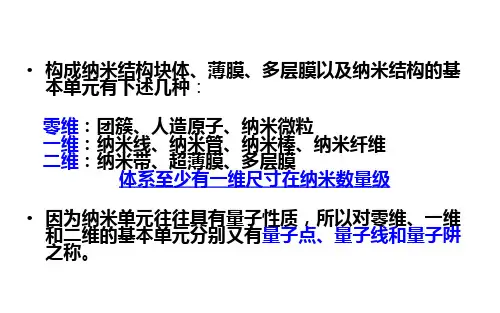

第3章-纳米结构单元概述
单壁碳纳米管: • 根据螺旋角 θ 的不同存在三种类型的结构： • 分别称为单臂碳纳米管armchair、锯齿形 碳纳米管 zigzag 和手性形碳纳米管 chiral 。
2. 团簇的分类： 根据团簇的组成可以分为： (1)一元团簇，如：Nan, Nin，C60, C70 (2)二元团簇，如：InnPm, AgnSm (3)多元团簇，如：Vn(C6H6)m (4)原子簇化合物，是团簇与其它分子以配位键结合形成 的化合物(例如，某些含Fe-S团簇的蛋白质分子)。
原子团簇不同于具有特定大小和形状的分子，也 不同于分子间以弱的相互作用结合而成的聚集 体以及周期性很强的晶体。
4）巴基葱
1992年瑞士联邦大学的D.Vgarte等人用高强度电子束对碳棒长 时间照射，得到洋葱状富勒烯，称为巴基葱(bucky-onion)，中 心是C60分子，其外围由具有240－540和960个原子的富勒烯原 子层封闭叠套起来，形成一层套一层的洋葱状结构。巴基葱的 层面有的可多达70多层(图)。层间距约0.334 nm，直径可达 47nm。
• 根据具体形状可以分为：纳米棒、纳米管、纳米 线、纳米带、纳米螺旋、同轴纳米电缆等。
• 纳米棒：纵横比 ( 长度与直径的比率 ) 小，截面 为圆形。一般小于20。 • 纳米线：纵横比大，截面为圆形。 • 纳米带其截面为长方形。
• 同轴纳米电缆： 芯部为半导体或导体的纳米线，外包异质纳米壳 体（半导体或导体），外部的壳体和芯部线是同
团簇的幻数序列与构成团簇的原子键合方式有关： • 金属键来源于自由价电子， • 半导体键是取向共价键， • 碱金属卤化物为离子键， • 惰性元素原子间的作用为范德瓦尔斯键。
2. 原子团簇的奇异的特性： • • • • • • 1）极大的比表面积。 2）异常高的化学和催化活性。metal 3）光的量子尺寸效应和非线性效应。 4）电导的几何尺寸效应。carbon 5）C60掺杂及掺包原子的导电性和超导性。 6）碳管、碳葱的导电性。
纳米材料的介绍
纳米材料的介绍一、纳米材料概述纳米材料是指纳米级尺寸的材料，具有良好的化学、光学等性能。
纳米材料泛指三维空间中至少有一维处于纳米尺寸或由它们作为基本单元构成的材料。
根据物理形态的不同，纳米材料可划分为五类：纳米薄膜、纳米粉体、纳米纤维、纳米块体、纳米相分离液体。
纳米材料的性能一般由量子力学决定，其光、电、磁、热性能与普通材料存在明显的差异。
相较于传统材料制品，纳米材料制品在光学、热学、力学、化学等性能方面具有明显优势。
从概念来说，纳米材料是由无数个晶体组成的，它的大小尺寸在1-100纳米范围内的一种固体材料。
主要包括晶态、非晶态的金属、陶瓷等材料组成。
因为它的大小尺寸已经接近电子的相干长度，它有着特殊的性质。
这些特殊性质所表现出来的有导电、导热、光学、磁性等。
目前国内、国际的科学家都在研究纳米材料，试图打造一种全新的新技术材料，将来为人类创造更大的价值。
二、纳米材料定义纳米材料是指三维空间尺度至少有一维处于纳米量级（1-100nm）的材料，它是由尺寸介于原子、分子和宏观体系之间的纳米粒子所组成的新一代材料。
由于其组成单元的尺度小，界面占用相当大的成分。
因此，纳米材料具有多种特点，这就导致由纳米微粒构成的体系出现了不同于通常的大块宏观材料体系的许多特殊性质。
纳米体系使人们认识自然又进入一个新的层次，它是联系原子、分子和宏观体系的中间环节，是人们过去从未探索过的新领域，实际上由纳米粒子组成的材料向宏观体系演变过程中，在结构上有序度的变化，在状态上的非平衡性质，使体系的性质产生很大的差别，对纳米材料的研究将使人们从微观到宏观的过渡有更深入地认识。
三、纳米材料的性质1、"强" 在电子，医保，环保，能源等领域具有更多的优势。
2、"高" 适用纳米材料制作的器材，拥有更高的耐热，导电，高磁导性，可塑性。
3、"轻" 纳米材料更加轻更加便利，体积变小的同时还可以提高效率。
第二章-纳米及其基本性质
3
2.1 维数
0维： 指在空间3维尺度均在纳米尺度
1维：指在空间有2维处于纳米尺度
2维：指在空间中有1维在纳米尺度
3维：纳米固体，由纳米微粒组成的体相材料
A
B
C
4
2.1 维数 0维： 指在空间3维尺度均在纳米尺度
1985年，科尔、科罗脱和斯麦利发现了C60 团簇，也叫巴基球，C60直径大约是1纳米。 5
第二章 纳米材料及其 基本性质
1
第一节 纳米材料
一、纳米材料学 关于纳米材料的性质、合成、结构及其变化规
律和 应用的一门学科。
纳米粉体材料及其衍生材料的工艺技术路线
结构与性能的关系
基础应用等
2
二、纳米材料
三维空间中至少有一维尺寸小于100 nm的材 料或
由它们作为基本单元构成的具有特殊功能的材 料。
金纳米微粒的粒径与熔点的关系
33
物质熔点下降的程度： T 2 slT0 rH
△T：块状物质熔点(T0)与纳米颗粒熔点(T)之差；
γSL ：为固液界面张力；
ρ：密度；△H为熔化热；r为颗粒粒径。
纳米颗粒熔点下降的原因： 熔化时所需增加的内能小得多，这使得纳米颗粒 熔点急剧下降。
34
2、纳米颗粒的蒸汽压 上升
被电子占满的允许带称为满带，每一个能 级上都没有电子的能带称为空带
54
价带（Valence Band）：原子中最外层的电 子称为价电子，与价电带。 导带（Conduction Band）：价带以上能量 最低的允许带称为导带。 导带的底能级表示为Ec，价带的顶能级表 示为Ev，Ec与Ev之间的能量间隔为禁带Eg
纳米材料简介(baishan)
1998年IBM公司用原子排成的世界上最小的广告-----IBM
• 日本科学家已成功地将硅原子堆成一个“金字 塔”，首次实现了原子三维空间立体搬迁．1991 年IBM的科学家还制造了超快的氙原子开关．专 家们预计，这一突破性的纳米新科技研究工作将 可能使美国国会图书馆的全部藏书存储在一个直 径仅为0.3cm的硅片上．据英国《科学与共同政策》 杂志报道，科学家们最近制造出一种尺寸只有 4nm的复杂分子，具有“开”和“关”的特性， 可由激光计算机提供可能的技术保证． • 1993年，中国科学院北京真空物理实验室操纵原 子成功写出“中国”二字，标志着我国开始在国 际纳米科技领域占有一席之地。
在化妆品中应用
纳米微粒与树脂结合用于紫外线吸收，如 防晒油、化妆品中普遍加入纳米微粒。如 纳米TiO2、ZnO、SiO2等。一定粒度的锐钛 矿型TiO2具有优良的紫外线屏蔽性能，而且 质地细腻，无毒无臭，添加在化妆品中， 可使化妆品的性能得到提高。
在环境保护方面的应用
治理有害气体 纳米技术可以制成非常好的催化剂，其催化效率 极高。经它催化的石油中硫的含量小于0.01％。 因而，在燃煤中可加入纳米级助烧催化剂，以帮 助煤充分燃烧，提高能源的利用率，防治有害气 体的产生。纳米级催化剂用于汽车尾气催化，有 极强的氧化还原性能，使汽油燃烧时不再产生一 氧化硫和氮氧化物，根本无需进行尾气净化处理。
微型纳米医学机器
• 这种微型纳米医学机器人 是世界上第一种可以杀死 癌症细胞的机器人 • 【搜狐科学消息】据探 索发现网站报道，近日来 自美国加州大学的科学家 发明了一种新式的具有强 大灭杀能力的纳米微型医 学机器人“纳米推进器”， 这种机器人可以在活细胞 内快速的杀死癌细胞从而 达到治愈癌症的目的。
• 纳米材料的基本单元分成零维纳米材料、一 维纳米材料和二维纳米材料三种。零维纳米 材料通常指纳米颗粒和纳米粉体材料；一维 纳米材料，通常是指纳米线、纳米棒、纳米 管和纳米带等；二维纳米材料，通常是指纳 米薄膜和纳米多层膜等，例如ZnO纳米薄膜 可以改善物质的表面性能、延长寿命，在光 电子领域可以作为功能涂层。
3.纳米结构单元(1)
二、纳米微粒
纳米微粒是指颗粒尺寸为纳米量级的超细微粒， 它的尺度大于原子簇(cluster)，小于通常的 微粉
血液中的红细胞的大小为200～300nm，一般细 菌(例如，大肠杆菌)长度为200—600nm，引起 人体发病的病毒尺寸一般为几十纳米。因此， 纳米微粒的尺寸为红细胞和细菌的几分之一， 与病毒大小相当或略小些，这样小的物体只能 用高倍的电子显微镜进行观察
图3-9
碳纳米管
每个单壁管侧面由碳原子六边形组成， 两端由碳原子的五边形封顶。单壁碳纳 米管可能存在三种类型的结构，分别称 为单臂纳米管、锯齿形纳米管和手性纳 米管
这些类型的碳纳米管的形成，取决于碳 原子的六角阵二维石墨片是如何“卷起 来”形成圆筒形态
图3-10 按截面边缘形状区分的各种碳纳米管
理论计算和实验研究表明，单壁碳纳米管的杨 氏模量和剪切模量都与金刚石相当，其强度是 钢的100倍，而密度却只有钢的六分之一，是 一种新型的“超级纤维”材料
有学者曾对碳纳米管这种“超级纤维”材 料作了一个奇特的设想--用来制造太空升 降机的缆绳 如果人类将来真的有一天能够制造出太空 升降机用作从地球到外层空间站的通道的 话，碳纳米管缆绳将是唯一不会因为自重 而折断的材料
人造原子的意义
人造原子的一个重要特点是放入一个电子或拿出 一个电子很容易引起电荷涨落，放入一个电子相 当于对人造原子充电，这些现象是设计单电子晶 体管的物理基础 研究人造原子中电子的输运特性，特别是该系统 表现出的独有的量子效应将为设计和制造量子效 应原理性器件和纳米结构器件奠定理论基础
一维纳米结构单元
三、人造原子
人造原子(artificial atoms)有时称为量子 点，是20世纪90年代提出来的一个新概念。所谓 人造原子是由一定数量的实际原子组成的聚集体， 它们的尺寸小于l00nm
纳米材料与纳米科技 - 第一章 概述
1.1 客观世界的认识程度
107m：1万千米，可分辨地 球的尺度。
103m：1千米，可分辨城市居 民区的建筑排列。
1.1 客观世界的认识程度
101m：10米，可看清在足球 场上的运动员。
1.2 纳米材料 几种形象的比喻：
➢ 1米与1纳米： 地球与高尔夫球。 ➢ 1纳米：10个氢原子依次排列起来的长度。 ➢ 1纳米：一根头发丝直径的八万分之一。
1.2 纳米材料
—— 纳米材料的使用亦古已有之：
中国古代字画之所以历经千年而不褪色，是因为所用的墨
是由纳米级的碳黑组成。
中国古代铜镜表面的防锈层被证明是由纳米氧化锡颗粒构
彩虹桥传送 阿斯加德最重要的传送方式
光速推进 无限接近光速的飞行
空间虫洞点跳跃 建立在弦理论的发展上
曲速穿梭 物体前的空间迅速弯曲缩小， 物体后的空间迅速弯曲扩大
1.1 客观世界的认识程度
1021m：地球和太阳所在的一 个普通恒星系统---银河系的 全貌，因其投影在天球上的乳 白亮带---银河而得名。
二十一世纪各国纷纷制定相关战略或计划，投入巨资抢 占纳米技术战略高地。纳米技术开始全面发展阶段。
1.2 纳米材料
扩展 病毒的重量？
一般一粒病毒的直径只有几十纳米，这么小的东西究竟有多重呢？ 美国普度大学科学家发现 牛痘病毒的质量9.5飞克
所有的病毒质量都在几飞克到几十飞克之间(1飞克=10-9微克=10-15克)
天花病毒
1.2 纳米材料
2016年诺贝尔化学奖授予让-皮埃尔·绍瓦热 （Jean-Pierre Sauvage），J·弗雷泽·斯托 达特（J. Fraser Stoddart）和伯纳德·L·费林 加（Bernard L. Feringa），因其“发明了行 动可控、在给予能源后可执行任务的分子机 器”。信息技术的发展带来了小型化的技术革 命，今年的诺贝尔化学奖工作把化学研究带 入了一个全新的维度。
纳米材料科学与技术ppt课件
2001-2009年，我国用于纳米科技的研发经费超过26亿 元人民币。我国在纳米材料研究方面与国际保持同步 ，并已开始产业化。
12
纳米材料概述 —— 纳米技术在美国
2010年: 80万纳米科技人才,GDP1万亿美元, 200万个就 业机会
能源部的8项优先研究中，6项有关纳米材料。 军工: 隐形飞机表面涂料、舰船表面纳米涂料 本世纪前10年几个关键领域之一，制定了“国家纳米技
术倡议”: • 纳米材料 • 纳米电子学、光电子学和磁学 • 纳米医学和生物学
意义: 确立了现存微电子器件进一步微型化的极限
29
纳米材料的奇异性能
量子尺寸效应
当粒子尺寸降到某一值时，金属费米能级附近的电子能 级由准连续变为离散能级的现象和纳米半导体微粒存在不连续 的最高被占据分子轨道和最低未被占据的分子轨道能级，能隙 变宽现象均称为量子尺寸效应。
能带理论表明: • 金属费米能级附近电子能级一般是连续的，这一点只有 在高温或宏观尺寸情况下才成立。 • 对于只有有限个导电电子的超微粒子来说，低温下能级是 离散的。
扩散
是在有浓度差时，由于微粒热运动(布朗运动)而
引起的物质迁移现 象。微粒越大，热运动速度愈小。一般以扩散系数(D)
来量度扩散速度。
D RT 1 N0 6r
为分散介质的粘度系数；r为粒子半径
28
纳米材料的奇异性能
宏观量子隧道效应 原子配位不满，多悬空键； 微观粒子具有贯穿势垒的能力； 宏观量子隧道效应； 一些宏观量（如微颗粒的磁化强度，量子相干器件 中的磁通量）具有的隧道效应
功能材料概论6(纳米材料)
用STM描绘样品表面三维的原子结构:
硅表面硅原子 STM图象
高序石墨原子 STM图象
1990年，纳米技术获得了重大突破。美国IBM公司阿尔马登 研究中心（Almaden Research Center）的科学家展示了一 项令世人瞠目结舌的成果，他们使用STM把35个氙原子移动 到各自的位置，在镍金属表面 组成了“IBM”三个字母，这三 个字母加起来不到3纳米长，成为世界上最小的IBM商标。
STM头部
扫描隧道显微镜具有很高的空间分辨率，横向可达0.1纳米，纵向 可优于0.01纳米，能直接观察到物质表面的原子结构，把人们带到 了微观世界。它主要用来描绘表面三维的原子结构图，在纳米尺度 上研究物质的特性，还可以实现对表面的纳米加工，如直接操纵原
子或分子，完成对表面的剥蚀、修饰以及直接书写等。
力下压制成型，或再经一定热处理工序后所生成的致密 性固体材料。纳米固体材料的主要特征是具有巨大的颗 粒间界面，如5 nm颗粒所构成的固体每立方厘米将含 1019个晶界，从而使得纳米材料具有高韧性。
扫描隧道显微镜下的纳米团簇
纳米颗粒型材料也称纳米粉末
可用于制备高密度磁记录材料、吸波隐身材料、磁流体材
料、防辐射材料、微芯片导热基与布线材料、微电子封装 材料、光电子材料、单晶硅和精密光学器件抛光材料、敏 感元件、电池电极材料、太阳能电池材料、高效催化剂、 高效助燃剂、高韧性陶瓷材料、人体修复材料和抗癌制剂 等。
碳纳米管 1991年，日本科学家饭岛澄男发 现碳纳米管。 石墨中一层或若干层碳原子卷曲而 成的笼状“纤维”，内部是空的， 外部直径只有几到几十纳米，长度 可达数微米甚至数毫米。 这样的材料很轻，但很结实。它 的密度是钢的1/6，而强度却是钢 的100倍。若用碳纳米管做绳索， 是惟一可从月球上挂到地球表面， 而不被自身重量所拉断的绳索。
第八章 纳米材料
人们关注的热点是如何利用纳米材料已挖掘出来的奇 特物理、化学和力学性能，设计纳米复合材料，通常采用 纳米微粒与纳米微粒复合，纳米微粒与常规块体复合及发 展复合材料的合成及物性的探索一度成为纳米材料研究的 主导方向。
纳米材料的发展的三个阶段
第三阶段（1994年以后）
纳米组装体系、人工组装合成的纳米结构的材料体系越来 越受到人们的关注，正在成为纳米材料研究的新的热点。
第二节 纳米材料的种类
1.纳米微粒
纳米微粒是指线度处于1~100nm之间的粒子的聚合体，它 是处于该几何尺寸的各种粒子聚合体的总称。纳米微粒的形态 并不限于球形、还有片形、棒状、针状、星状、网状等。一般 认为，微观粒子聚合体的线度小于1nm时，称为簇，而通常所 说的微粉的线度又在微米级。纳米微粒的线度恰好处于这两者 之间，故又被称作超微粒。
2. 纳米固体
纳米固体是由纳米微粒聚集而成的凝聚体。从几 何形态的角度可将纳米固体划分为纳米块状材料、纳 米薄膜材料和纳米纤维材料。这几种形态的纳米固体 又称作为纳米结构材料。
3. 纳米组装体系
由人工组装合成的纳米结构的体系称为纳米组装体 系，也叫纳米尺度的图案材料。他是以纳米微粒以及它 们组成的纳米丝和管为基本单元，在一维、二维和三维 空间组装排列成具有纳米结构的体系。纳米微粒、丝、 管可以是有序或无序的排列，其特点是能够按照人们的 意愿进行设计，整个体系具有人们所期望的特性，因而 该领域被认为是材料化学和物理学的重要前沿课题。
原子配位数不足和高的表面能，使这些 原子易与其它原子相结合而稳定下来， 故具有很高的化学活性。
第三节 纳米材料的特性
纳米微粒尺寸小，表面能高，位于表面的原子占相当大 的比例。随着粒径减小，表面原子数迅速增加，这是由于粒 径小，表面急剧变大所致。 在电子显微镜的电子束照射下，表面原子仿佛进入了 “沸腾”状态，尺寸大于10nm后这种颗粒结构的不稳定性才 消失，并进入相对稳定的状态。
第五章团簇及纳米材料讲课文档
第二十一页，共36页。
溅射产生团簇
2.气相合成法
（1）蒸发和气体冷凝法 将物质元素或化合物放在低压的惰性气体腔室的蒸发皿中，
高温加热至气化，与惰性原子或分子碰撞，迅速冷却，形成 原子团簇。
气体冷凝法形成团 簇示意图
第二十二页，共36页。
(2) 激光蒸发和激光热解
利用光学聚焦系统把激光聚焦到很小的区域，使焦耳级 的能量作用到固体靶表面，靶表面微区温度极高（可达上万 度），发生离子发射或中性粒子蒸发，再用惰性气体冷却， 聚集成团簇。获得难熔物质的团簇。
➢ 存在形式：不同于单个原子、分子，也不同于固体液
体，介于两者之间。 ➢ 产生条件：作为原子聚集体，往往产生于非平衡条件。
第十三页，共36页。
二 原子团簇的性质
团簇的结构、性能与团簇的大小密切相关，与块体材料结构上的 明显差异，使团簇具有不同于常规材料的物理化学性质，
1 同位数效应
如 Cu团簇：
Cu团簇的原子数具有奇偶性质， 具有奇数原子的团簇具有较大的 产额
表面原子具有高活性，极不稳定，容易与其它原子 结合。
表面原子数占全部原子数的 比例和粒径之间的关系
第十七页，共36页。
4 小尺寸效应
当微粒的尺寸与光波波长、德布罗意波长、超导态的相干长度或透射 深度等物理特征尺寸相当或更小时，晶体周期性边界条件被破坏；导 致声、光、电、磁、热、力学等特性呈现新的小尺寸效应。
C60
第三十二页，共36页。
氟化 C60F6、C60F42、
C60F60(特氟隆球) 高温的耐磨材料，一种良好的润 滑剂
3） C60分子也可以与金属离子或非金属离子结合成盐类，金属 原子可在C60笼内或笼外。 金属离子可装入C60笼中 K、Na、Cs、La 、Ca、Ba、Sr
纳米材料学习资料
用这种方法获得的碳粉实际上就是纳米粉体。我们的祖 先并不知道纳米材料的概念，也没有任何手段来分析这 些纳米颗粒，他们却知道用这种方法获得的超细碳粉所 做成的墨具有良好的性能。 • 色泽细腻 • 附着力强 • 经久不变
28
古代松烟制墨图
29
• 早期的墨，是用天然色料合胶而成。汉代起，才用松 烟制墨。 • 长沙马王堆西汉墓出土的帛画使用了当时的墨作为颜 料，历经2000多年仍然色泽清晰
• 1 Å =10-10m，1nm=10 Å
• 1nm=1000皮米pm(picometre)
• 1pm=1000飞米fm(femtometre)
• 1fm=1000阿米am(attometre)
• 氢原子直径为1Å
• 1nm=10个氢原子一个挨一个排起
来的长度
C-H化合物中的原子排列
• 纳米是一个极小的尺寸单位
17
纳米尺寸的量度
• 人的身高 10亿nm
• 人头发的直径 60,000-80,000nm
• 血液中的红血球 6,000-9,000nm
• 细菌
2,000-3,000nm
• 病毒尺寸 几十 nm
• •
红
细
病
胞
毒
微观尺度 示意图
18
纳米材料的定义
19
• 在纳米材料发展初期，纳米材料是指纳米颗粒和由它们构 成的纳米薄膜和固体。
36
荷叶自洁效应
• 今天人们发现，荷叶叶面部具有较强的疏水性，洒在 叶面上的水会自动聚集成水珠，水珠的滚动把落在叶 面上的尘土污泥粘吸滚出叶面，使叶面始终保持干净， 这就是著名的“荷叶自洁效应”。
37
• 荷叶为什么能出污泥而不染？为什么会有这种“荷叶 效应”?从荷叶的基本化学成分来看，荷叶是由叶绿素、 纤维素、淀粉等多糖类的碳水化合物组成，拥有丰富 的-OH、-NH等极性基团。这些极性基团在自然环境中 很容易吸附水分或污渍，因此用传统的化学分子极性 理论来解释是行不通的。
