钢结构常用构件代号

合集下载

钢结构施工图构件代号

钢结构施工图构件代号

构件代号土建类:1、柱KZ—框架柱KZZ - -框支柱XZ芯柱LZ——梁上柱QZ剪力墙柱AZ暗柱2、剪力墙(1)墙柱Y DZ- -约束边缘端柱YAZ —约束边缘暗柱YYZ ——约束边缘翼墙柱Y JZ—约束边缘转角墙柱GDZ- 构造边缘端柱GAZ —-构造边缘暗柱GYZ ——构造边缘翼墙柱GJZ —构造边缘转角柱AZ——非边缘端柱FBZ —扶壁柱(2)墙身Q――剪力墙墙身(3)墙梁LL ――连梁(无交叉暗撑、钢筋)LL(JA)――连梁(有交叉暗撑)LL(JG)――连梁(有交叉钢筋)框架柱或框支柱的 根部标咼系指基础顶面标咼;芯柱的根部标高系指根据结构实际需要而定的起始位置标高 梁上柱的根部标高系指梁顶面标高剪力墙上柱的根部标高分两种:当柱纵筋锚固在墙顶部时其根部 标咼为墙顶面标咼;当柱与剪力墙重叠一层时其根部标咼围墙顶面往 下一层的结构层楼面标高AL ——暗梁 BKL ——边框梁 (4)墙洞 JD ——矩形洞口 3、梁KL — -楼层框架梁 KZL - -框支梁 XL — -悬挑梁 ZKL - -一折梁YD ――圆形洞口WKL ――屋面框架梁 L ――非框架梁 JZL ――井字梁b*h、当连梁无斜向交叉暗撑时,注写:墙梁编号、墙梁截面尺寸墙梁箍筋、上部纵筋、下部纵筋和墙梁顶面标高高差的具体数值。

325应注写以下内容:墙梁编号、墙梁所在楼层号、墙梁顶面标高高差,系指相对墙梁墙梁所在结构层楼面标高的高差值,高于者为正值,低于则为负值,无高差时不注;墙梁截面尺寸b*h,上部纵筋、下部纵筋和箍筋的具体数值当连梁设有斜向交叉暗撑时【代号为LL(JC)XX且连梁截面宽度不小于400】,注写一根暗撑的全部纵筋,并标注X2表明有两根暗撑相互交叉,以及箍筋的具体数值(用斜线分割斜向交叉暗撑箍筋加密区与非加密区的不同间距)。

暗撑截面尺寸按构造确定,并按标准构造详图施工,设计不注。

钢构类:GJ ―-钢架YC —-一隅撑―GJZ —钢架柱T——拉条GJL —刚架梁CG —撑杆TL ――-托梁HJ —桁架LT—檩条FHB —复合板—QL—墙梁GTG - 檐沟GLT - -刚性檩条DJ —-地脚螺栓WLT - -—屋脊檩条SC ——水平支撑ZC —柱间支撑GXG - 刚性系杆YXB - 压型金属板SQZ - 山墙柱XT -- -斜拉条MZ —门边柱ML —门上梁GJ30 —1”:跨度为30m的门式钢架,编号为1号。

钢结构中的一些符号

钢结构中的一些符号

钢结构中的一些符号数字均表示构件或图纸编号,和截面性质无关,不要被误导。

W-GSC-1 即屋面水平支撑(钢)编号是1.在水平支撑详图中找到编号是1的就是它了.GHJ钢桁架.TZ梯柱GTL钢梯梁TL梯梁GL钢梁(也常见于砼结构的过梁编号).GKZ钢框架柱GTZ2编号为2的钢梯柱GL2常见标识于钢框架中,编号为2的钢梁YC:隅撑,也就是加在梁、柱的端部,增加其侧向刚度的构件。

GXL:这个可以有多种解释,钢箱梁,钢悬梁等,看具体环境了。

GXG:刚性系杆总之:1、G()L,第一个G表示材料,为钢;最后一个L,表示梁;中间如果有的话表示修饰性的。

如GKL表示钢框梁,GCL表示钢次梁等等。

2、G()Z,表示钢柱,中间修饰的意义如上。

3、GHJ,HJ表示桁架,G可能表示钢的意思,不知道你的具体情况不敢妄论。

如WHJ:外伸桁架;DHJ:带状桁架等等。

4、ZC表示支撑,DZC:垂直支撑;SZC:水平支撑。

◆工字钢与HW、HM、HN、H型钢的区别是什么?工字钢工字钢也称钢梁,是截面为工字形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚(d)的毫数表示,如“工160*88*6”,即表示腰高为160毫米,腿宽为88毫米,腰厚为6毫米的工字钢。

工字钢的规格也可用型号表示,型号表示腰高的厘米数,如工16#。

腰高相同的工字钢,如有几种不同的腿宽和腰厚,需在型号右边加a b c予以区别,如32a#32b#32c#等。

工字钢分普通工字钢和轻型工字钢,热轧普通工字钢的规格为10-63#。

经供需双方协议供应的热轧普通工字钢规格为12-55#。

工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。

◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面,靠腹板部厚,外部薄。

H型钢的翼缘是等截面,HW、HM、HN、H是H型钢的通称,H型钢是焊制,HW、HM、HN是热轧,其中的“W、M、N”分别是英语“宽”、“中”、“窄”"的头一个字母“wide、middle、narrow”;HW、HM、HN源于欧洲标准,HEB是德国标准的工字钢。

钢结构常用构件代号

钢结构常用构件代号

钢结构常用构件代号文件编码(GHTU-UITID-GGBKT-POIU-WUUI-8968)
GJZ刚架柱
GJL刚架梁
TL托梁
LT檩条
QL墙梁
GLT刚性檩条WLT屋脊檩条
SC水平支撑
ZC柱间支撑
GXG刚性系杆YXB压型金属板SQZ山墙柱
XT斜拉条
MZ门边柱
ML门上梁
YC隅撑
T拉条
CG撑杆
HJ桁架
FHB复合板
钢结构构件代号表
钢结构构件代号表(门式刚架)
檩条L
屋脊檩条WL 刚性系杆GXG
斜拉杆XLT 刚性檩条GL 柱间支撑ZC 水平支撑SC 墙梁QL
山墙柱SQZ 撑杆CG
压性钢板YB 复合板FB
刚架(梁式吊车)GJQ
刚架(桥式吊车)GJL
山墙梁SQZ(C型)檩条CL (H型)檩条HL
(C型)墙梁CQL
(H型)墙梁HQL
封墙条FQL
水平支撑SC
系杆SG 拉条T 撑杆C
隅撑YC
柱间支撑ZC 钢吊车梁GDL。

钢结构常用构件的代号

钢结构常用构件的代号
SJ
45
22
屋架
WJ
37
阳台
YT
08
盖板
GB
23
托架
TJ
38
梁垫
LD
09
檐口板
YB
24
天窗架
CJ
39
预埋件
M
10
吊车安全走道板
DB
25
框架
KJ
40
天窗端壁
TD
11
墙板
QB
26
钢架
GJ
41
钢筋网
W
12
天沟板
TGB
27
支架
ZJ
42
Байду номын сангаас钢筋骨架
G
13

L
28

Z
43
14
屋面梁
WL
29
基础
J
44
15
吊车梁
DL
30
设备基础
钢结构常用构件的代号
序号
名称
代号
序号
名称
代号
序号
名称
代号
01

B
16
圈梁
QL
31

ZH
02
屋面板
WB
17
过梁
GL
32
柱间支撑
ZC
03
空心板
KB
18
连系梁
LL
33
垂直支撑
CC
04
槽形板
CB
19
基础梁
JL
34
水平支撑
SC
05
折板
ZB
20
楼梯梁

钢结构字母代号大全

钢结构字母代号大全

钢结构字母代号大全摘要:一、钢结构字母代号简介1.钢结构字母代号的定义与作用2.钢结构字母代号的分类二、钢结构字母代号详解1.钢结构材质相关字母代号2.钢结构形状相关字母代号3.钢结构连接方式相关字母代号4.钢结构尺寸相关字母代号5.钢结构性能相关字母代号三、钢结构字母代号的应用1.设计图纸中的字母代号2.钢结构产品标识中的字母代号3.钢结构工程中的字母代号四、钢结构字母代号的选用与规范1.选用原则2.我国相关规范与标准五、总结正文:钢结构字母代号大全是钢结构行业中不可或缺的一部分,它对于钢结构的标识、设计、生产、施工等环节具有重要意义。

本文将为您详细解析钢结构字母代号的分类、含义及其在实际应用中的选用与规范。

一、钢结构字母代号简介钢结构字母代号是指用于表示钢结构各种属性、参数、形状、连接方式、性能等方面的字母代号。

它具有简洁明了、便于理解、易于传播等特点,广泛应用于钢结构行业。

钢结构字母代号主要分为以下几类:1.钢结构材质相关字母代号,如:Q235、Q345 等;2.钢结构形状相关字母代号,如:I 型钢、H 型钢等;3.钢结构连接方式相关字母代号,如:焊接、螺栓连接等;4.钢结构尺寸相关字母代号,如:直径、厚度等;5.钢结构性能相关字母代号,如:抗拉强度、屈服强度等。

二、钢结构字母代号详解1.钢结构材质相关字母代号:常见的有Q235、Q345 等,它们分别代表不同材质的碳素结构钢和低合金结构钢。

2.钢结构形状相关字母代号:常见的有I 型钢、H 型钢、C 型钢等,它们分别代表不同形状的钢结构构件。

3.钢结构连接方式相关字母代号:常见的有焊接、螺栓连接等,它们分别代表钢结构构件之间的连接方式。

4.钢结构尺寸相关字母代号:常见的有直径、厚度等,它们用于表示钢结构构件的尺寸参数。

5.钢结构性能相关字母代号:常见的有抗拉强度、屈服强度等,它们用于表示钢结构的力学性能。

三、钢结构字母代号的应用1.设计图纸中的字母代号:设计人员会在设计图纸中使用钢结构字母代号,以便于其他相关人员快速理解和识别钢结构构件的属性。

钢结构施工图构件代号

钢结构施工图构件代号

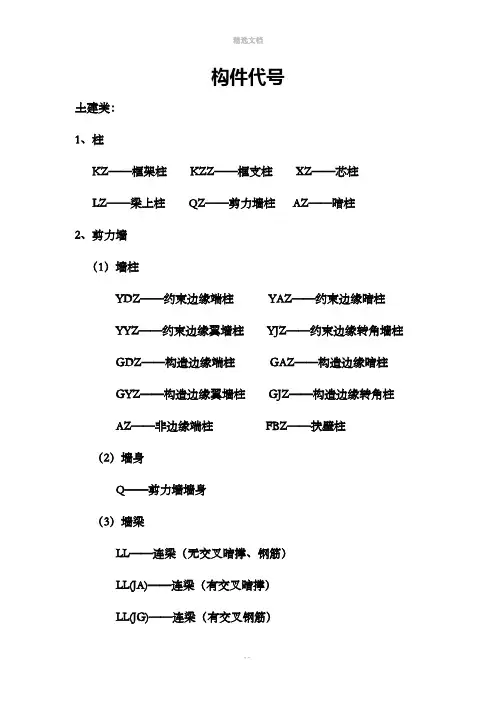

构件代号土建类:1、柱KZ——框架柱KZZ——框支柱XZ——芯柱LZ——梁上柱QZ——剪力墙柱AZ——暗柱2、剪力墙(1)墙柱YDZ——约束边缘端柱YAZ——约束边缘暗柱YYZ——约束边缘翼墙柱YJZ——约束边缘转角墙柱GDZ——构造边缘端柱GAZ——构造边缘暗柱GYZ——构造边缘翼墙柱GJZ——构造边缘转角柱AZ——非边缘端柱FBZ——扶壁柱(2)墙身Q——剪力墙墙身(3)墙梁LL——连梁(无交叉暗撑、钢筋)LL(JA)——连梁(有交叉暗撑)LL(JG)——连梁(有交叉钢筋)AL——暗梁BKL——边框梁(4)墙洞JD——矩形洞口YD——圆形洞口3、梁KL——楼层框架梁WKL——屋面框架梁KZL——框支梁L——非框架梁XL——悬挑梁JZL——井字梁ZKL——折梁框架柱或框支柱的根部标高系指基础顶面标高;芯柱的根部标高系指根据结构实际需要而定的起始位置标高梁上柱的根部标高系指梁顶面标高剪力墙上柱的根部标高分两种:当柱纵筋锚固在墙顶部时其根部标高为墙顶面标高;当柱与剪力墙重叠一层时其根部标高围墙顶面往下一层的结构层楼面标高当连梁无斜向交叉暗撑时,注写:墙梁编号、墙梁截面尺寸b*h、墙梁箍筋、上部纵筋、下部纵筋和墙梁顶面标高高差的具体数值。

3.2.5应注写以下内容:墙梁编号、墙梁所在楼层号、墙梁顶面标高高差,系指相对墙梁墙梁所在结构层楼面标高的高差值,高于者为正值,低于则为负值,无高差时不注;墙梁截面尺寸b*h,上部纵筋、下部纵筋和箍筋的具体数值当连梁设有斜向交叉暗撑时【代号为LL(JC)XX且连梁截面宽度不小于400】,注写一根暗撑的全部纵筋,并标注X2表明有两根暗撑相互交叉,以及箍筋的具体数值(用斜线分割斜向交叉暗撑箍筋加密区与非加密区的不同间距)。

暗撑截面尺寸按构造确定,并按标准构造详图施工,设计不注。

钢构类:GJ——钢架YC——隅撑GJZ——钢架柱T——拉条GJL——刚架梁CG——撑杆TL——托梁HJ——桁架LT——檩条FHB——复合板QL——墙梁GTG——檐沟GLT——刚性檩条DJ——地脚螺栓WLT——屋脊檩条SC——水平支撑ZC——柱间支撑GXG——刚性系杆YXB——压型金属板SQZ——山墙柱XT——斜拉条MZ——门边柱ML——门上梁“GJ30—1”:跨度为30m的门式钢架,编号为1号。

钢结构中的一些符号

钢结构中的一些符号

钢结构中的一些符号数字均表示构件或图纸编号,和截面性质无关,不要被误导。

W-GSC-1即屋面水平支撑(钢)编号是1.在水平支撑详图中找到编号是1的就是它了.GHJ钢桁架.TZ梯柱GTL钢梯梁TL梯梁GL钢梁(也常见于砼结构的过梁编号).GKZ钢框架柱GTZ2编号为2的钢梯柱GL2常见标识于钢框架中,编号为2的钢梁YC:隅撑,也就是加在梁、柱的端部,增加其侧向刚度的构件。

GXL:这个可以有多种解释,钢箱梁,钢悬梁等,看具体环境了。

GXG:刚性系杆总之:1、G()L,第一个G表示材料,为钢;最后一个L,表示梁;中间如果有的话表示修饰性的。

如GKL表示钢框梁,GCL表示钢次梁等等。

2、G()Z,表示钢柱,中间修饰的意义如上。

3、GHJ,HJ表示桁架,G可能表示钢的意思,不知道你的具体情况不敢妄论。

如WHJ:外伸桁架;DHJ:带状桁架等等。

4、ZC表示支撑,DZC:垂直支撑;SZC:水平支撑。

◆工字钢与HW、HM、HN、H型钢的区别是什么?工字钢也称钢梁,是截面为工字形的长条钢材。

其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示,如“工160*88*6”,即表示腰高为160毫米,腿宽为88毫米,腰厚为6毫米的工字钢。

工字钢的规格也可用型号表示,型号表示腰高的厘米数,如工16#。

腰高相同的工字钢,如有几种不同的腿宽和腰厚,需在型号右边加a b c予以区别,如32a# 32b# 32c#等。

工字钢分普通工字钢和轻型工字钢,热轧普通工字钢的规格为10-63#。

经供需双方协议供应的热轧普通工字钢规格为12-55#。

工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。

◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面,靠腹板部厚,外部薄。

H型钢的翼缘是等截面,HW、HM、HN、H是H型钢的通称,H型钢是焊制,HW、HM、HN是热轧,其中的“W、M、N”分别是英语“宽”、“中”、“窄”"的头一个字母“wide、middle、narrow”;HW、HM、HN源于欧洲标准,HEB是德国标准的工字钢。

钢结构常用构件代号

钢结构常用构件代号

钢结构常用构件代号
名称代号名称代号板 B 轨道连接 DGL 屋面板 WB 圈梁(墙梁) QL 空心板 KB 过梁 GL 槽形板 CB 连系梁 LL 折板 ZB 基础梁 JL 密肋板 MB 楼梯梁(托梁) TL 楼梯板 TB 梁 L
压型金属板YXB 屋面梁 WL
复合板FHB/FB 框架梁 KL
盖板或沟盖板 GB 框支梁 KZL 挡雨板或檐口板 YB 屋面框架梁 WKL 吊车安全走道板 DB 刚架梁 GJL 墙板 QB 钢吊车梁 GDL 天沟板 TGB 吊车梁 DL
门上梁ML 柱 Z 单轨吊车梁 DDL 框架柱 KZ
刚架柱 GJZ 屋架 WJ 山墙柱 SQZ 托架 TJ 抗风柱 KFZ 天窗架 CJ 门边柱MZ 框架 KJ
刚架 GJ 系杆 XG 支架 ZJ 刚性系杆 GXG 钢筋骨架 G
撑杆 C/CG 桁架HJ
柱间支撑 ZC 基础 J
垂直(竖向)支撑 CC 设备基础 SJ (上弦)水平支撑 SC 桩 ZH 下弦水平支撑 XC 车挡 CD 隅撑 YC 梯 T
雨蓬 YP 檩条 LT 阳台 YT 拉条LT 梁垫 LD
斜拉条XLT 地沟 DG 刚性檩条GLT 承台 CT
屋脊檩条WLT 预埋件 M
天窗端壁 TD
钢筋网 W。

钢结构中的一些符号

钢结构中的一些符号

5.方茴说:“那时候我们不说爱,爱是多么遥远、多么沉重的字眼啊。

我们只说喜欢,就算喜欢也是偷偷摸摸的。

”6.方茴说:“我觉得之所以说相见不如怀念,是因为相见只能让人在现实面前无奈地哀悼伤痛,而怀念却可以把已经注定的谎言变成童话。

”7.在村头有一截巨大的雷击木,直径十几米,此时主干上唯一的柳条已经在朝霞中掩去了莹光,变得普普通通了。

8.这些孩子都很活泼与好动,即便吃饭时也都不太老实,不少人抱着陶碗从自家出来,凑到了一起。

9.石村周围草木丰茂,猛兽众多,可守着大山,村人的食物相对来说却算不上丰盛,只是一些粗麦饼、野果以及孩子们碗中少量的肉食。

钢结构中的一些符号数字均表示构件或图纸编号,和截面性质无关,不要被误导。

W-GSC-1 即屋面水平支撑(钢)编号是1. 在水平支撑详图中找到编号是1的就是它了.GHJ钢桁架.TZ梯柱GTL钢梯梁TL梯梁GL钢梁(也常见于砼结构的过梁编号).GKZ钢框架柱GTZ2编号为2的钢梯柱GL2常见标识于钢框架中,编号为2的钢梁YC:隅撑,也就是加在梁、柱的端部,增加其侧向刚度的构件。

GXL:这个可以有多种解释,钢箱梁,钢悬梁等,看具体环境了。

GXG:刚性系杆总之:1、G()L,第一个G表示材料,为钢;最后一个L,表示梁;中间如果有的话表示修饰性的。

如GKL表示钢框梁,GCL表示钢次梁等等。

2、G()Z,表示钢柱,中间修饰的意义如上。

3、GHJ,HJ表示桁架,G可能表示钢的意思,不知道你的具体情况不敢妄论。

如WHJ:外伸桁架;DHJ:带状桁架等等。

4、ZC表示支撑,DZC:垂直支撑;SZC:水平支撑。

◆工字钢与HW、HM、HN、H型钢的区别是什么?工字钢工字钢也称钢梁,是截面为工字形的长条钢材。

其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示,如“工160*88*6”,即表示腰高为160毫米,腿宽为88毫米,腰厚为6毫米的工字1.“噢,居然有土龙肉,给我一块!”2.老人们都笑了,自巨石上起身。

钢结构识图代号(识图必备)

钢结构识图代号(识图必备)

.
精选word CG 一般为撑杆
XG 一般为系杆
YC 一般为隅撑
LT 一般为檩条 SC 水平支撑 CC 垂直支撑 XL 一般为系条或(斜)拉条,也可能为箱梁或斜梁/(钢混中为斜梁,悬梁)
W-GSC-1 即屋面水平支撑(钢)
编号是1
GHJ 钢桁架
TZ 梯柱
GTL 钢梯梁
TL 梯梁
GL 钢梁(钢混中为过梁) GKZ 钢框架柱 GXL 多种解释:钢箱梁 钢悬梁 钢(斜)拉条 等等 ZC 柱间支撑
总之, G()L 表示钢()梁 括号内为修饰 如 GQL 钢墙梁 GKL 钢框架梁 GCL 钢次梁
G()Z 表示钢()柱
GHJ-----HJ 为桁架的意思 G 不一定是钢 视具体情况 如 WHJ 外伸桁架 (W 此处并不是屋面的意思) DHJ 带状桁架
其余的表示方法见《常用构件代号》
每个设计院都有自己的表示方法,但是内容都大同小异,一般情况同上。

钢结构识图代号(识图必备)

钢结构识图代号(识图必备)

钢结构识图一般构件代号
CG 一般为撑杆XG 一般为系杆YC 一般为隅撑LT 一般为檩条SC 水平支撑CC 垂直支撑
XL 一般为系条或(斜)拉条,也可能为箱梁或斜梁/(钢混中为斜梁,悬梁)
W-GSC-1 即屋面水平支撑(钢)编号是1
GHJ 钢桁架
TZ 梯柱
GTL 钢梯梁
TL 梯梁GL 钢梁(钢混中为过梁)GKZ 钢框架柱
GXL 多种解释:钢箱梁钢悬梁钢(斜)拉条等等
ZC 柱间支撑
总之,
G()L 表示钢()梁括号内为修饰如 GQL钢墙梁 GKL钢框架梁GCL 钢次梁
G()Z 表示钢()柱
GHJ-----HJ为桁架的意思 G不一定是钢视具体情况如 WHJ 外伸桁架(W此处并不是屋面的意思) DHJ 带状桁架
其余的表示方法见《常用构件代号》
每个设计院都有自己的表示方法,但是内容都大同小异,一般情况同上。

钢结构中的一些符号

钢结构中的一些符号

钢构造中的一些符号数字均表示构件或图纸编号,和截面性质无关,不要被误导。

W-GSC-1 即屋面水平支撑(钢)编号是1. 在水平支撑详图中找到编号是1的就是它了.GHJ钢桁架.TZ梯柱GTL钢梯梁TL梯梁GL钢梁(也常见于砼构造的过梁编号).GKZ钢框架柱GTZ2编号为2的钢梯柱GL2常见标识于钢框架中,编号为2的钢梁YC:隅撑,也就是加在梁、柱的端部,增加其侧向刚度的构件。

GXL:这个可以有多种解释,钢箱梁,钢悬梁等,看具体环境了。

GXG:刚性系杆总之:1、G〔〕L,第一个G表示材料,为钢;最后一个L,表示梁;中间若是有的话表示修饰性的。

如GKL表示钢框梁,GCL表示钢次梁等等。

2、G〔〕Z,表示钢柱,中间修饰的意义如上。

3、GHJ,HJ表示桁架,G可能表示钢的意思,不知道你的具体情况不敢妄论。

如WHJ:外伸桁架;DHJ:带状桁架等等。

4、ZC表示支撑,DZC:垂直支撑;SZC:水平支撑。

◆工字钢与HW、HM、HN、H型钢的区别是什么?工字钢工字钢也称钢梁,是截面为工字形的长条钢材。

其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示,如“工160*88*6〞,即表示腰高为160毫米,腿宽为88毫米,腰厚为6毫米的工字钢。

工字钢的规格也可用型号表示,型号表示腰高的厘米数,如工16#。

腰高一样的工字钢,如有几种不同的腿宽和腰厚,需在型号右边加a b c 予以区别,如32a# 32b# 32c#等。

工字钢分普通工字钢和轻型工字钢,热轧普通工字钢的规格为10-63#。

经供需两边协议供给的热轧普通工字钢规格为12-55#。

工字钢普遍用于各类建筑构造、桥梁、车辆、支架、机械等。

◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面,靠腹板部厚,外部薄。

H型钢的翼缘是等截面,HW、HM、HN、H是H型钢的通称,H型钢是焊制,HW、HM、HN是热轧,其中的“W、M、 N〞别离是英语“宽〞、“中〞、“窄〞 "的头一个字母“wide、middle、narrow〞;HW、HM、HN源于欧洲标准,HEB是德国标准的工字钢。

钢结构代号

钢结构代号

钢结构中GJ\GL\GZ\XG\SC\YC\ZC\LT\GZL\GXL\CG代表含义来源:郁向娟的日志GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG:压杆或是圆管(从材料表中分别)XG:系杆LG:拉管QLG:墙拉管QCG:墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架,编号为1号3钢结构设计图1)设计说明:设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级(必要时提出物理、力学性能和化学成份要求)及连接件的型号、规格、焊缝质量等级、防腐及防火措施;2)基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图;3)结构平面(包括各层楼面、屋面)布置图应注明定位关系、标高、构件(可布置单线绘制)的位置及编号、节点详图索引号等;必要时应绘制檩条、墙梁布置图和关键剖面图;空间网架应绘制上、下弦杆和关键剖面图;4)构件与节点详图a)简单的钢梁、柱可用统一详图和列表法表示,注明构年钢材牌号、尺寸、规格、加劲肋做法,连接节点详图,施工、安装要求。

b)格构式梁、柱、支撑应绘出平、剖面(必要时加立面)、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格,组装节点和其他构件连接详图。

4钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图,标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等,宜对零件进行编号;并考虑运输和安装能力确定构件的分段和拼装节点。

《常用用术语》钢结构:是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。

钢结构的特点:轻质高强;塑性、韧性好;各向同性,性能稳定;可焊性;不易渗漏;耐热但不耐火;耐腐蚀性差;制造简便,施工周期短。

钢结构常用表示

钢结构常用表示

GJ 钢架;GL 钢架梁或GJL 钢架梁;GZ 钢架柱或GJZ 钢架柱;XG 系杆;SC 水平支撑;YC 隅撑;ZC 柱间支撑;LT 檩条;TL 托梁;QL 墙梁;GLT 刚性檩条;WLT 屋脊檩条;GXG 刚性系杆;YXB 压型金属板;SQZ 山墙柱;XT 斜拉条;MZ 门边柱;ML 门上梁;T 拉条;CG 撑杆;HJ 桁架;FHB 复合板;YG 压杆或是圆管(从材料表中分别);XG 系杆;LG 拉管;QLG 墙拉管;QCG 墙撑管;GZL 直拉条;GXL 斜拉条;斜拉条;GJ30-1跨度为30m 的门式刚架,编号为1号一钢结构钢结构1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。

钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。

2钢结构设计图应由具有设计资质的设计单位完成,设计图的内容和深度应满足编制钢结构施工详图的要求;深度应满足编制钢结构施工详图的要求;钢结构施工详图钢结构施工详图(即加工制作图)一般应由具有钢结构专项设计资质的加工制作单位完成,一般应由具有钢结构专项设计资质的加工制作单位完成,也可也可由具有该项资质的其他单位完成。

由具有该项资质的其他单位完成。

注:若设计合同未指明要求设计钢结构施工详图,若设计合同未指明要求设计钢结构施工详图,则钢结构设计内容则钢结构设计内容仅为钢结构设计图。

仅为钢结构设计图。

3钢结构设计图钢结构设计图1)设计说明:设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级(必要时提出物理、力学性能和化学成份要求)及连接件的型号、规格、焊缝质量等级、防腐及防火措施;连接件的型号、规格、焊缝质量等级、防腐及防火措施; 2)基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图;)基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图; 3)结构平面(包括各层楼面、屋面)布置图应注明定位关系、标高、构件(可布置单线绘制)的位置及编号、节点详图索引号等;必要时应绘制檩条、墙梁布置图和关键剖面图;空间网架应绘制上、下弦杆和关键剖面图;和关键剖面图;4)构件与节点详图)构件与节点详图a )简单的钢梁、柱可用统一详图和列表法表示,注明构年钢材牌号、尺寸、规格、加劲肋做法,连接节点详图,施工、安装要求。

钢结构常用表示

钢结构常用表示

GJ钢架;GL钢架梁或GJL钢架梁;GZ钢架柱或GJZ钢架柱;XG系杆;SC 水平支撑;YC隅撑;ZC柱间支撑;LT檩条;TL托梁;QL墙梁;GLT 刚性檩条;WLT屋脊檩条;GXG刚性系杆;YXB压型金属板;SQZ山墙柱;XT斜拉条;MZ门边柱;ML门上梁;T拉条;CG撑杆;HJ桁架;FHB 复合板;YG压杆或是圆管(从材料表中分别);XG系杆;LG拉管;QLG 墙拉管;QCG墙撑管;GZL直拉条;GXL斜拉条;GJ30-1跨度为30m的门式刚架,编号为1号一。

钢结构1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。

2钢结构设计图应由具有设计资质的设计单位完成,设计图的内容和深度应满足编制钢结构施工详图的要求;钢结构施工详图(即加工制作图)一般应由具有钢结构专项设计资质的加工制作单位完成,也可由具有该项资质的其他单位完成.注:若设计合同未指明要求设计钢结构施工详图,则钢结构设计内容仅为钢结构设计图。

3钢结构设计图1)设计说明:设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级(必要时提出物理、力学性能和化学成份要求)及连接件的型号、规格、焊缝质量等级、防腐及防火措施;2)基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图;3)结构平面(包括各层楼面、屋面)布置图应注明定位关系、标高、构件(可布置单线绘制)的位置及编号、节点详图索引号等;必要时应绘制檩条、墙梁布置图和关键剖面图;空间网架应绘制上、下弦杆和关键剖面图;4)构件与节点详图a)简单的钢梁、柱可用统一详图和列表法表示,注明构年钢材牌号、尺寸、规格、加劲肋做法,连接节点详图,施工、安装要求.b)格构式梁、柱、支撑应绘出平、剖面(必要时加立面)、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格,组装节点和其他构件连接详图.4钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图,标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等,宜对零件进行编号;并考虑运输和安装能力确定构件的分段和拼装节点。

各种结构代号表示

各种结构代号表示

各种结构代号表示设备基础SJ39 桩ZH40 挡土墙DQ41 地沟DG42 柱间支撑DC43 垂直支撑ZC44 水平支撑SC45 梯T46 雨篷YP47 阳台YT48 梁垫LD49 预埋件M50 天窗端壁TD51 钢筋网W52 钢筋骨架G53 基础J54 暗柱AZ门式钢架檩条L屋脊檩条WL刚性系杆GXG斜拉杆XLT刚性檩条GL柱间支撑ZC水平支撑SC墙梁QL山墙柱SQZ撑杆CG压性钢板YB复合板FB刚架(梁式吊车)GJQ 刚架(桥式吊车)GJL 山墙梁SQZ(C型)檩条CL(H型)檩条HL(C型)墙梁CQL(H型)墙梁HQL封墙条FQL水平支撑SC系杆SG拉条T撑杆C隅撑YC柱间支撑ZC钢吊车梁GDL<收起一般常见的钢结构中的构件代码如下:1 板B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB10 吊车安全走道板DB11 墙板QB12 天沟板TGB13 梁L14 屋面梁WL15 吊车梁DL16 单轨吊DDL17 轨道连接DGL18 车挡CD19 圈梁QL20 过梁GL21 连系梁LL22 基础梁JL23 楼梯梁TL24 框架梁KL25 框支梁KZL26 屋面框架梁WKL27 檩条LT28 屋架WJ29 托架TJ30 天窗架CJ31 框架KJ32 刚架GJ33 支架ZJ34 柱Z35 框架柱KZ36 构造柱GZ37 承台CT38。
