石材幕墙工程施工技术方案

石材幕墙工程施工技术方案一、工程概况本工程为XXX项目，位于XXX地区，主要包括一栋高度为XXX米的主楼和两栋高度为XXX米的附楼。

主楼幕墙面积约为XXX平方米，附楼幕墙面积约为XXX平方米。

幕墙系统采用石材面板，金属框架，玻璃肋支撑的结构形式。

本方案主要针对石材幕墙的施工技术进行详细阐述。

二、施工准备1. 材料准备：根据设计要求，提前采购符合质量标准的石材面板、金属框架、玻璃肋等材料，并进行验收。

2. 人员准备：组织具有丰富经验的施工队伍，对施工人员进行技术培训和安全教育。

3. 施工设备：准备适量的施工设备，如吊车、切割机、焊接机、螺丝刀等。

4. 施工图纸及技术规范：熟悉施工图纸和技术规范，确保施工过程符合设计要求。

三、施工流程1. 测量放线：根据设计图纸，进行现场测量放线，确定幕墙的位置、高度、倾斜度等参数。

2. 安装金属框架：按照放线结果，安装金属框架，确保框架的垂直度、水平度和对角线长度符合设计要求。

3. 安装玻璃肋：在金属框架上安装玻璃肋，玻璃肋的尺寸、数量和位置应符合设计要求。

4. 安装石材面板：在玻璃肋上安装石材面板，石材面板的尺寸、色泽和纹理应符合设计要求。

5. 调整和验收：对幕墙系统的垂直度、水平度、对角线长度等进行调整，确保达到设计要求。

验收合格后，进行下一道工序。

6. 幕墙防水处理：对幕墙系统的缝隙进行防水处理，确保幕墙系统的防水性能。

7. 幕墙保洁：对幕墙表面进行保洁，确保幕墙表面清洁、光滑。

四、施工技术要点1. 测量放线：采用高精度测量仪器，确保放线的准确性。

2. 金属框架安装：金属框架的安装应严格按照设计要求进行，确保框架的稳定性和安全性。

3. 玻璃肋安装：玻璃肋的安装应牢固可靠，避免出现松动、移位等问题。

4. 石材面板安装：石材面板的安装应平整、牢固，避免出现空鼓、裂缝等问题。

5. 防水处理：采用专业的防水材料和施工工艺，确保幕墙系统的防水性能。

6. 保洁：采用专业的保洁工具和工艺，确保幕墙表面的清洁和光滑。

异形曲面单元体幕墙施工技术

２０２１年１月下第５０卷㊀第２期施㊀工㊀技㊀术ＣＯＮＳＴＲＵＣＴＩＯＮＴＥＣＨＮＯＬＯＧＹ１１７㊀ＤＯＩ:１０７６７２/ｓｇｊｓ２０２１０２０１１７异形曲面单元体幕墙施工技术洪巧良ꎬ刘㊀振ꎬ王芬奇ꎬ陈㊀井ꎬ崔㊀能(云南建投第四建设有限公司ꎬ云南㊀昆明㊀６５０２１７)[摘要]异形建筑对施工技术提出了更高要求ꎬ单元体幕墙建筑作为装配式建筑ꎬ在异形曲面建筑中ꎬ更是增大了施工难度ꎮ以云报传媒广场建设异形曲面单元体幕墙为依托ꎬ在大楼施工过程中ꎬ利用大楼Ｒｅｖｉｔ模型及总平面布置Ｆｕｚｏｒ模型对２种吊装方案进行模拟ꎬ并对细部节点进行细化设计ꎮ应用ＢＩＭ技术在异形幕墙施工前进行预拼装ꎬ避免了现场安装时因误差较大导致返厂加工ꎮ玻璃幕墙通过模型直接提取数据ꎬ提高了生产效率ꎬ减少了资源浪费ꎮ[关键词]幕墙ꎻ异形曲面ꎻ单元体幕墙ꎻ施工技术ꎻ建筑信息模型[中图分类号]ＴＵ７５８１１[文献标识码]Ａ[文章编号]１００２￣８４９８(２０２１)０２￣０１１７￣０４ＣｏｎｓｔｒｕｃｔｉｏｎＴｅｃｈｎｏｌｏｇｙｏｆＳｐｅｃｉａｌＣｕｒｖｅｄＵｎｉｔＣｕｒｔａｉｎＷａｌｌＨＯＮＧＱｉａｏｌｉａｎｇꎬＬＩＵＺｈｅｎꎬＷＡＮＧＦｅｎｑｉꎬＣＨＥＮＪｉｎｇꎬＣＵＩＮｅｎｇ(ＦｏｕｒｔｈＣｏｎｓｔｒｕｃｔｉｏｎＣｏ.ꎬＬｔｄ.ｏｆＹＣＩＨꎬＫｕｎｍｉｎｇꎬＹｕｎｎａｎ㊀６５０２１７ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｓｐｅｃｉａｌｓｈａｐｅｄｂｕｉｌｄｉｎｇｓｈａｓｈｉｇｈｅｒｒｅｑｕｉｒｅｍｅｎｔｓｆｏｒｃｏｎｓｔｒｕｃｔｉｏｎｔｅｃｈｎｏｌｏｇｙ.Ａｓａｆａｂｒｉｃａｔｅｄｂｕｉｌｄｉｎｇꎬｔｈｅｕｎｉｔｃｕｒｔａｉｎｗａｌｌｂｕｉｌｄｉｎｇｉｎｃｒｅａｓｅｓｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｄｉｆｆｉｃｕｌｔｙｉｎｔｈｅｓｐｅｃｉａｌ￣ｓｈａｐｅｄｃｕｒｖｅｄｓｕｒｆａｃｅｂｕｉｌｄｉｎｇ.Ｂａｓｅｄｏｎｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｏｆｓｐｅｃｉａｌ￣ｓｈａｐｅｄｃｕｒｖｅｄｕｎｉｔｃｕｒｔａｉｎｗａｌｌｉｎＹｕｎｂａｏＭｅｄｉａＳｑｕａｒｅｐｒｏｊｅｃｔꎬｔｈｅＲｅｖｉｔｍｏｄｅｌｏｆｔｈｅｂｕｉｌｄｉｎｇａｎｄｔｈｅＦｕｚｏｒｍｏｄｅｌｏｆｔｈｅｇｅｎｅｒａｌｌａｙｏｕｔａｒｅｕｓｅｄｔｏｓｉｍｕｌａｔｅｔｈｅｔｗｏｋｉｎｄｓｏｆｌｉｆｔｉｎｇｐｒｏｃｅｓｓꎬａｎｄｔｈｅｄｅｔａｉｌｅｄｎｏｄｅｄｅｓｉｇｎｉｓｃａｒｒｉｅｄｏｕｔ.ＢＩＭＴｅｃｈｎｏｌｏｇｙｉｓｕｓｅｄｔｏｐｒｅ￣ａｓｓｅｍｂｌｅｔｈｅｓｐｅｃｉａｌ￣ｓｈａｐｅｄｃｕｒｔａｉｎｗａｌｌｂｅｆｏｒｅｃｏｎｓｔｒｕｃｔｉｏｎꎬｓｏａｓｔｏａｖｏｉｄｒｅｔｕｒｎｉｎｇｔｏｔｈｅｆａｃｔｏｒｙｆｏｒｐｒｏｃｅｓｓｉｎｇｄｕｅｔｏｌａｒｇｅｅｒｒｏｒｄｕｒｉｎｇｏｎ￣ｓｉｔｅｉｎｓｔａｌｌａｔｉｏｎ.Ｔｈｅｉｎｆｏｒｍａｔｉｏｎｏｆｇｌａｓｓｃｕｒｔａｉｎｗａｌｌｃａｎｂｅｄｉｒｅｃｔｌｙｅｘｔｒａｃｔｅｄｆｒｏｍｔｈｅｍｏｄｅｌꎬｗｈｉｃｈｉｍｐｒｏｖｅｓｔｈｅｐｒｏｄｕｃｔｉｏｎｅｆｆｉｃｉｅｎｃｙａｎｄｒｅｄｕｃｅｓｔｈｅｗａｓｔｅｏｆｒｅｓｏｕｒｃｅｓ.Ｋｅｙｗｏｒｄｓ:ｃｕｒｔａｉｎｗａｌｌꎻｓｐｅｃｉａｌｃｕｒｖｅｄｓｕｒｆａｃｅꎻｕｎｉｔｃｕｒｔａｉｎｗａｌｌꎻｃｏｎｓｔｒｕｃｔｉｏｎꎻｂｕｉｌｄｉｎｇｉｎｆｏｒｍａｔｉｏｎｍｏｄｅｌｉｎｇ(ＢＩＭ)[作者简介]洪巧良ꎬ工程师ꎬＥ￣ｍａｉｌ:５１６５９７７２１＠ｑｑ.ｃｏｍ[收稿日期]２０２０￣０７￣２５１㊀工程概况㊀㊀云报传媒广场建设项目总建筑面积１２０１８０ｍ２ꎬ框架￣剪力墙结构ꎬ外立面围护为单元体幕墙结构ꎬ建筑１号楼东楼㊁西楼对称向内收缩ꎬ形成声波船体形状ꎬ象征着信息的传播ꎮ独特的外观设计成为昆明市区一地标性建筑ꎮ建筑地上２３层ꎬ高度９９９ｍꎮ工程单元体幕墙约３５００块ꎬ其中标准层单元体３１００余块ꎬ内凹面单元体３２２块ꎬ由不同尺寸㊁不同规格的异形曲面单元体组成ꎬ单元体最大尺寸为３ｍˑ５５ｍꎬ最大质量为８００ｋｇꎮ本研究结合项目独特的外形特点ꎬ针对幕墙内凹双曲面施工难点进行分析ꎬ对内凹面幕墙施工技术进行研究ꎮ采用大楼ＢＩＭ模型结合总图布置模型对整个施工过程进行模拟ꎬ从而保证幕墙预埋件施工定位准确ꎬ提高幕墙构件的预埋准确度ꎮ选择合适的吊装方法ꎬ设计合适的吊装设备㊁吊装路线ꎬ最大限度满足吊装要求ꎮ２㊀工艺原理２１㊀建立ＢＩＭ模型ꎬ方案优化㊀㊀采用Ｒｅｖｉｔ对幕墙进行建模ꎬ初期建立ＬＯＤ３００模型碰撞检查㊁施工模拟等ꎬ施工阶段创建ＬＯＤ４００模型用于施工构件加工㊁放样及施工定位及指导ꎮ２２㊀单元体加工㊀㊀ＢＩＭ模型建立完成后ꎬ将三维模型中的玻璃幕墙构件划分为若干单元ꎬ对构件进行编号ꎬ然后提取加工所需的信息ꎬ玻璃幕墙构件加工信息包含尺寸㊁角度㊁弯折值㊁材质㊁数量㊁质量等ꎮ将模型提取１１８㊀施工技术第５０卷的加工数据导入数控机床进行加工ꎮ２３㊀单元体安装㊀㊀单元体幕墙按编号运输至对应安装位置ꎬ采用专用悬臂式起重机运至楼层并安装ꎮ３㊀异形曲面单元体幕墙施工㊀㊀在传统施工中ꎬ平面施工主要工序为:测量放线ң转接件安装ң铝型材立柱安装ң铝型材横梁安装ң避雷连接ң层间防火封堵ң安装玻璃ң安装横(竖)向扣盖ң注胶及表面清洗ꎮ在本研究中ꎬ外立面为异形曲面单元体玻璃幕墙采用ＢＩＭ技术模拟施工ꎬ主要施工安装流程为:单元体玻璃幕墙ＢＩＭ模型建立ң碰撞㊁检测分析ң测量放线㊁幕墙预埋件埋设ң工程主体测量㊁模型深化ң提料加工ң转接件安装ң单元体安装ꎮ３１㊀模型建立㊀㊀传统ＣＡＤ软件建立异形建筑模型较为困难ꎬ本项目采用Ｒｅｖｉｔ对幕墙进行建模ꎬ项目初期建立ＬＯＤ３００模型碰撞检查㊁施工模拟等ꎬ施工阶段创建ＬＯＤ４００模型用于施工过程中各项应用(见图１)ꎮ图１㊀幕墙模型将内凹双曲面玻璃幕墙二维图纸导入Ｒｅｖｉｔ软件ꎬ按建模规范建立玻璃幕墙模型ꎬ玻璃幕墙构件三维模型中包含玻璃构件的材质㊁规格㊁尺寸㊁标高㊁角度ꎬ如图２所示ꎮ图２㊀玻璃幕墙构件模型主楼每个楼层共有５~１２种不同类型的板块系统ꎬ利用Ｒｅｖｉｔ软件创建不同类型板块的自适应点族文件ꎬ通过族文件内置参数的变化ꎬ在ＢＩＭ模型中可自动计算出板块的尺寸变化ꎬ从而可自动调整板块大小ꎬ随着工程的进展ꎬ还可对不同族文件进行节点深化ꎮ这样避免了由于现场情况带来的模型误差ꎬ以致造成后期幕墙加工㊁施工问题ꎬ从而保证幕墙造型符合建筑设计理念ꎮ３２㊀碰撞检测㊁分析㊀㊀施工过程中的软碰撞(即间隙检查)种类很多ꎬ通过ＢＩＭ模型ꎬ可直观分析出施工方法对空间的要求是否满足ꎮ同时ꎬ碰撞报告中给出了间隙距离ꎬ通过对这些位置及数据的分析ꎬ可判定间隙是否在加工及安装偏差允许的范围内ꎮ本项目将单元体安装偏差设定为３ｍｍꎬ检测模型中<３ｍｍ的情况都可能产生碰撞ꎮ此外ꎬ软碰撞还包括调节幕墙板块时需要的操作空间等ꎮ在施工方案确定及施工前ꎬ应用ＢＩＭ软件进行碰撞分析ꎬ不断发现问题并结合现场实际消除软硬碰撞ꎮ３３㊀测量放样㊀㊀内凹双曲面玻璃幕墙随斜柱坐标在不同高度不断变化ꎬ传统的二维放样方法费事费力ꎬ且难以保证测量精度ꎬ在模板架设过程中需反复测量才能保证空间位置准确ꎮ采用３Ｄ全站仪进行施工放样ꎬ将幕墙ＢＩＭ模型导入３Ｄ全站仪中ꎬ设置需放样的点后自动放线ꎬ如图３所示ꎮ图３㊀测量放样３４㊀幕墙埋件施工㊀㊀幕墙预埋件埋设前组织木工和电焊工进行技术交底ꎬ先封三面模板ꎬ后将埋件塞入ꎬ经位置调整后焊至柱筋上ꎬ若无可靠支撑点ꎬ可选择废料钢筋作为过渡段ꎬ连接柱筋和锚筋ꎮ预埋件焊至挑板钢筋上ꎬ易在混凝土浇筑时由于振动集中而发生位移ꎬ为防止预埋件产生过大偏差ꎬ采用双加固方案ꎬ将预埋件用铁钉固定在模板上ꎬ再焊至板底筋上ꎬ拆模后ꎬ预埋件位置准确ꎬ几乎无偏位ꎮ３５㊀实体模型建立㊁幕墙模型调整３５１㊀数据采集㊀㊀楼层结构施工完成后ꎬ采用３Ｄ全站仪对预埋件进行测量ꎬ得到相应坐标ꎮ根据所得到的数据ꎬ２０２１Ｎｏ.２洪巧良等:异形曲面单元体幕墙施工技术１１９㊀建立实体玻璃幕墙模型ꎮ３５２㊀模型对比ꎬ深化细部节点㊀㊀将实体模型与已建立的玻璃幕墙构件三维模型进行比对ꎬ得出玻璃幕墙构件实体的偏差值ꎬ若偏差值超出玻璃幕墙规范要求ꎬ则用Ｒｅｖｉｔ对玻璃幕墙构件信息进行调整ꎬ直至满足玻璃幕墙规范要求ꎮ对满足规范要求的玻璃幕墙构件三维模型ꎬ在Ｒｅｖｉｔ中模拟双曲面玻璃幕墙进行整体预拼装ꎬ在预拼装过程中观察玻璃幕墙构件累积误差ꎬ若累积误差无法消除ꎬ则用Ｒｅｖｉｔ对出现误差的玻璃幕墙构件信息进行调整ꎬ直至预拼装的三维模型累积误差消除ꎬ同时无软硬碰撞ꎮ３６㊀单元体加工㊀㊀ＢＩＭ模型调整无误后ꎬ将模型交由监理工程师审核ꎬ并进一步深化模型ꎬ主要是对模型中构件的信息及加工数据进行深化ꎬ增加幕墙开孔㊁端切等数据ꎬ完成ＬＯＤ４００模型的创建ꎬ进行幕墙加工ꎮＬＯＤ４００模型主要包含幕墙的加工数据信息ꎮ将玻璃幕墙构件三维模型中的玻璃幕墙构件划分为若干单元ꎬ由Ｒｅｖｉｔ对玻璃幕墙构件进行编号ꎬ然后提取加工所需的信息ꎮ玻璃幕墙构件加工信息包含尺寸㊁角度㊁弯折值㊁材质㊁数量㊁质量等ꎮ将模型提取的加工数据导入数控机床进行加工ꎮ玻璃幕墙构件出厂配送到施工现场ꎬ按预拼装的过程进行实体构件安装ꎬ细部节点如图４所示ꎮ图４㊀细部节点３７㊀单元体安装３７１㊀构件运输㊀㊀构件从生产场地运输到施工现场ꎬ存在出库㊁运输等不同环节人为因素的影响ꎬ要确保幕墙板块的施工安装质量ꎬ必须保证生产车间预拼装的工序以及板块位置ꎮ本工程在集成ＢＩＭ模型数据㊁生产加工数据以及预拼装数据的基础上ꎬ将二维码粘贴在相应的幕墙板块上ꎬ现场施工人员通过扫描读取二维码数据ꎬ确保现场施工质量ꎬ也解决了生产车间到施工现场由于人为失误导致的施工质量问题ꎮ３７２㊀单元体吊运㊀㊀本项目单元体安装面附近为２层裙房ꎬ裙房为１~２层ꎬ高５４~１０９ｍꎬ占地为大楼以外约１５ｍꎬ中间部分为网壳结构ꎬ整个内凹面单元体按常规吊装方法ꎬ几乎无吊装工作面ꎮ圆弧部分单元体安装与钢结构施工在同一工作面上ꎬ玻璃幕墙安装效率低ꎬ将影响钢结构和室内装饰的工期ꎮ内凹面单元体吊装高度为１３~１０３ｍꎮ经市场调查ꎬ无适合的悬臂式起重机适用于项目ꎬ只能根据项目实际情况自制楼层内可移动悬臂式起重机ꎮ自制可移动悬臂式起重机采用型钢㊁滑轮㊁电动机㊁钢丝绳㊁预制块配重等材料现场加工而成ꎬ如图５所示ꎮ图５㊀悬臂式起重机大楼内凹面１３层以下楼板逐层内收ꎬ１３层以上逐层外挑ꎬ累计最大内收尺寸为６００６ｍꎬ最大累计外挑尺寸为８７２８ｍꎬ悬臂式起重机不能大距离悬挑ꎬ在内凹面安装工作面ꎬ悬臂式起重机不只进行一次安装ꎬ单元体不能一次吊运到位ꎬ需进行两次或多次吊运ꎮＢＩＭ小组应用Ｎａｖｉｓｗｏｒｋｓ软件ꎬ模拟出以下内凹面单元体吊装方案ꎮ１)方案１㊀根据内凹面圆弧形状ꎬ在４ꎬ３ꎬ１９层及屋面层各安装１台悬臂式起重机ꎬ每栋楼共需设置４台悬臂式起重机同时运行ꎮ从下往上安装ꎬ每层留１块单元体做吊装工作面ꎬ４层以下用１台悬臂式起重机直接吊装ꎻ４~１２层用２台悬臂式起重机吊装ꎬ先用４层悬臂式起重机吊至３层ꎬ再用１３层悬臂式起重机吊装ꎻ１３~１８层用３台悬臂式起重机吊装ꎬ先用４层悬臂式起重机吊至３层ꎬ再用１３层悬臂式起重机吊至１２层ꎬ再用１９层悬臂式起重机吊装ꎻ依此类推ꎬ１９层及以上楼层用４台悬臂式起重机吊装ꎬ最后再封闭预留吊装口ꎮ２)方案２㊀单元体吊装口不预留在内凹面ꎬ而是预留在大楼正面ꎬ方便单元体吊装ꎬ在预留吊装口处屋顶设置１台悬臂式起重机ꎬ可从预留口处将单元体吊至各楼层ꎮ再用单元体推车将单元体水平运输至安装部位ꎬ使用安装部位的悬臂式起重机吊装ꎬ安装４层以下时悬臂式起重机设置在４层ꎻ安装４~１２层时ꎬ将４层悬臂式起重机拆装至１３层ꎻ安装１３~１８层时ꎬ将１３层悬臂式起重机拆装至１９１２０㊀施工技术第５０卷层ꎻ安装１９层至屋面时ꎬ将１９层悬臂式起重机拆装至屋面ꎮ内凹面幕墙施工段划分如图６所示ꎮ图６㊀内凹面幕墙施工段划分在大楼施工过程中ꎬ利用大楼Ｒｅｖｉｔ模型及总平面布置Ｆｕｚｏｒ模型对２种吊装方案进行模拟ꎬ综合考虑整个吊装过程中可能出现的问题ꎬ若采用第２种方案ꎬ吊装过程所经历路径在总图模型中可明显少于第１种吊装方案ꎬ每栋只需２台悬臂式起重机ꎬ每个楼层单元体安装均只需吊运２次就能安装完成ꎬ明显节省安装时间及操作工人ꎬ提高安装效率ꎮ因此ꎬ项目采用方案２完成整个内凹面单元体吊装ꎮＢＩＭ技术模拟总平面如图７所示ꎮ图７㊀ＢＩＭ技术模拟总平面４㊀使用效果㊀㊀本工程通过幕墙模型与３Ｄ全站仪放线结合应用ꎬ提高了预埋件埋设位置的准确性ꎮ模型提取数㊀㊀㊀㊀据后进行幕墙构件加工ꎬ避免了人为导致的构件信息错误ꎬ保证了单元体组装精度ꎬ减少了资源浪费ꎮ同时ꎬ通过自制悬臂式起重机进行单元体吊装ꎬ利用ＢＩＭ三维结构计算软件对悬臂式起重机进行建模分析ꎬ提高计算效率ꎬ自制悬臂起重机巧妙采用螺栓连接㊁四角安装滑轮的方式ꎬ方便设备移动㊁拆装ꎮ５㊀结语㊀㊀圆弧异形单元体幕墙施工技术在云报传媒广场建设项目中的应用ꎬ使得内凹曲面单元体玻璃幕墙安装效率有很大提升ꎬ比预计工期提前了９ｄꎬ节约了人㊁材㊁机和现场管理费用ꎮ应用ＢＩＭ技术在异形幕墙施工前进行预拼装ꎬ避免了在现场安装时因误差较大导致的返厂加工ꎮ玻璃幕墙通过模型直接提取数据ꎬ提高了生产效率ꎬ减少了资源浪费ꎮ同时ꎬＢＩＭ模型施工放样㊁单元体数字化加工㊁模拟安装ꎬ对探索ＢＩＭ技术在圆弧异形单元体幕墙施工中的应用做了大胆的尝试和实践ꎬ为云南地区圆弧异形单元体玻璃幕墙技术的发展和研究提供了参考ꎮ参考文献:[１]㊀张怡ꎬ苏李渊ꎬ罗惠平ꎬ等.国家速滑馆项目天坛轮廓曲面玻璃幕墙ＢＩＭ技术应用[Ｊ].施工技术ꎬ２０２０ꎬ４９(１０):２０￣２２ꎬ３９.[２]㊀程小剑ꎬ张海斌ꎬ曹亚军ꎬ等.碗状双曲面玻璃幕墙施工技术[Ｊ].施工技术ꎬ２０１９ꎬ４８(６):４８￣５０＋８７.[３]㊀还向州ꎬ王介炀ꎬ沈培ꎬ等.基于屋面幕墙钢结构的组合式玻璃幕墙板块吊装施工技术[Ｊ].施工技术ꎬ２０１９ꎬ４８(３):５２￣５４.[４]㊀任杰强.异形扭曲幕墙ＧＲＣ加工与安装技术[Ｊ].建筑建材装饰ꎬ２０１７(１４):７３ꎬ９８.[５]㊀陈建东.玻璃幕墙工程技术规范应用手册[Ｍ].北京:中国建筑工业出版社ꎬ１９９６.[６]㊀高翔ꎬ张敏ꎬ曹小波ꎬ等.大跨双曲立面幕墙关键施工技术[Ｊ].城市住宅ꎬ２０２０ꎬ２７(８):２２０￣２２２.。

石材幕墙工程专项施工方案

石材幕墙工程专项施工方案
一、前言
石材幕墙工程在建筑装饰中具有独特的美观性和功能性，其施工方案的合理性
和严谨性对工程质量至关重要。

本文将从材料准备、施工流程、质量控制等方面，阐述石材幕墙工程的专项施工方案。

二、材料准备
1.石材材料选择：在选择石材时，应保证石材质量合格，并考虑其外
观色泽和纹理与整体建筑风格的协调性。

2.幕墙结构材料：幕墙结构应选择耐候性好、强度高、耐腐蚀的材料，
如优质铝合金或不锈钢材料。

三、施工流程
1.基础处理：进行基础处理，确保基础平整、牢固。

2.幕墙结构安装：根据设计图纸要求，搭建幕墙结构，确保结构安全
可靠。

3.石材安装：将石材根据设计要求进行铺贴，注意石材之间的间隙和
水平垂直度。

4.密封胶施工：对石材幕墙进行密封处理，确保幕墙防水防潮。

四、质量控制
1.验收标准：按照相关标准规范验收石材质量、幕墙结构安全性和施
工质量。

2.监控措施：在施工过程中，加强对各环节的监控，确保施工质量合
格。

3.质保服务：施工完成后，提供一定期限的质保服务，及时处理可能
出现的质量问题。

五、总结
石材幕墙工程的专项施工方案需要严格执行，保证工程质量和安全。

只有在材
料准备充分、施工流程规范、质量控制到位的前提下，才能顺利完成石材幕墙工程，提升建筑外观品质。

以上是关于石材幕墙工程专项施工方案的文档，希望对相关从业人员有所帮助。

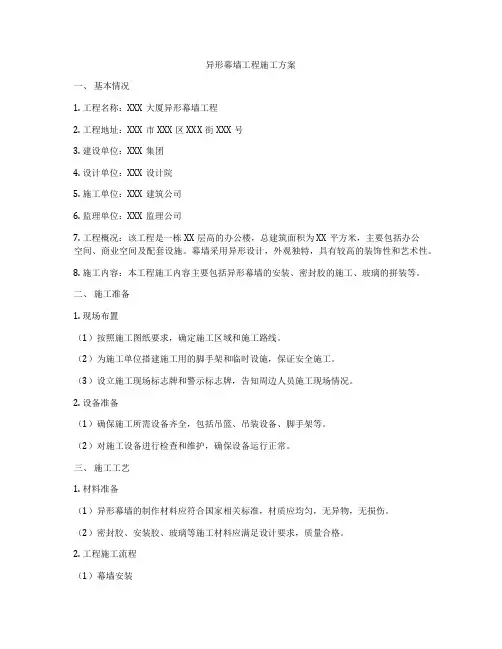

异形幕墙工程施工方案

异形幕墙工程施工方案一、基本情况1. 工程名称：XXX大厦异形幕墙工程2. 工程地址：XXX市XXX区XXX街XXX号3. 建设单位：XXX集团4. 设计单位：XXX设计院5. 施工单位：XXX建筑公司6. 监理单位：XXX监理公司7. 工程概况：该工程是一栋XX层高的办公楼，总建筑面积为XX平方米，主要包括办公空间、商业空间及配套设施。

幕墙采用异形设计，外观独特，具有较高的装饰性和艺术性。

8. 施工内容：本工程施工内容主要包括异形幕墙的安装、密封胶的施工、玻璃的拼装等。

二、施工准备1. 现场布置（1）按照施工图纸要求，确定施工区域和施工路线。

（2）为施工单位搭建施工用的脚手架和临时设施，保证安全施工。

（3）设立施工现场标志牌和警示标志牌，告知周边人员施工现场情况。

2. 设备准备（1）确保施工所需设备齐全，包括吊篮、吊装设备、脚手架等。

（2）对施工设备进行检查和维护，确保设备运行正常。

三、施工工艺1. 材料准备（1）异形幕墙的制作材料应符合国家相关标准，材质应均匀，无异物，无损伤。

（2）密封胶、安装胶、玻璃等施工材料应满足设计要求，质量合格。

2. 工程施工流程（1）幕墙安装a. 玻璃安装：将预制好的玻璃板按照施工图纸要求，使用专用吊装设备将玻璃板吊装到指定位置，由专业人员进行精确安装。

b. 铝合金构件安装：根据设计要求，将铝合金构件精确安装在玻璃板上，确保平整、牢固。

c. 弹簧、密封条安装：对幕墙的弹簧和密封条进行精确安装，确保幕墙的整体密封性和稳固性。

（2）密封胶施工a. 表面处理：对幕墙的铝合金构件进行表面处理，保证密封胶的粘结牢固。

b. 密封胶施工：在玻璃和铝合金构件的交接处进行密封胶施工，确保幕墙的防水性能。

（3）玻璃拼装a. 玻璃预拼装：根据设计要求，将玻璃板进行预拼装，确保每块玻璃的大小和形状符合要求。

b. 精确安装：将预拼装好的玻璃板安装到指定位置，确保平整、无缝隙。

3. 质量控制（1）严格按照设计图纸和技术要求进行施工，确保幕墙的外观和结构要求。

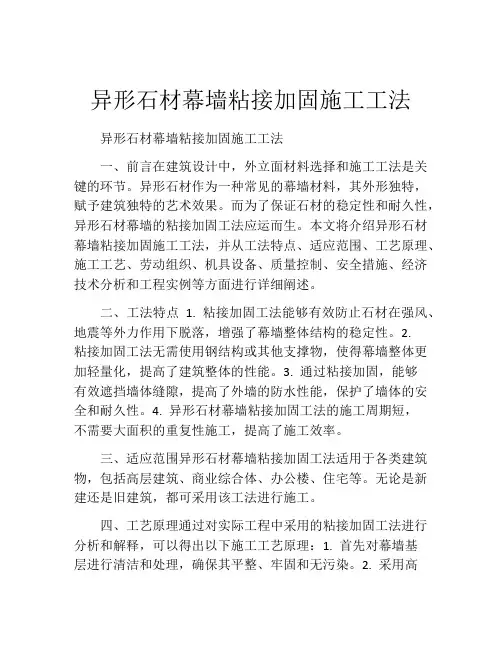

异形石材幕墙粘接加固施工工法(2)

异形石材幕墙粘接加固施工工法异形石材幕墙粘接加固施工工法一、前言在建筑设计中，外立面材料选择和施工工法是关键的环节。

异形石材作为一种常见的幕墙材料，其外形独特，赋予建筑独特的艺术效果。

而为了保证石材的稳定性和耐久性，异形石材幕墙的粘接加固工法应运而生。

本文将介绍异形石材幕墙粘接加固施工工法，并从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细阐述。

二、工法特点 1. 粘接加固工法能够有效防止石材在强风、地震等外力作用下脱落，增强了幕墙整体结构的稳定性。

2.粘接加固工法无需使用钢结构或其他支撑物，使得幕墙整体更加轻量化，提高了建筑整体的性能。

3. 通过粘接加固，能够有效遮挡墙体缝隙，提高了外墙的防水性能，保护了墙体的安全和耐久性。

4. 异形石材幕墙粘接加固工法的施工周期短，不需要大面积的重复性施工，提高了施工效率。

三、适应范围异形石材幕墙粘接加固工法适用于各类建筑物，包括高层建筑、商业综合体、办公楼、住宅等。

无论是新建还是旧建筑，都可采用该工法进行施工。

四、工艺原理通过对实际工程中采用的粘接加固工法进行分析和解释，可以得出以下施工工艺原理：1. 首先对幕墙基层进行清洁和处理，确保其平整、牢固和无污染。

2. 采用高强度的粘合剂将异形石材与基层进行粘接，确保粘合层牢固可靠。

3. 针对石材的异形特点，采取合适的加固方法和工艺，以增强石材的稳定性。

4. 通过对施工工法与实际工程之间的联系进行分析，确定施工方案和工艺措施，以确保施工质量和效果。

五、施工工艺1. 进行基层处理，包括清洁、修补和强化等。

2. 根据异形石材的形状和尺寸，制定粘接加固方案。

3.预先测量，制作加固材料和施工模板。

4. 进行试拼和调试，以保证石材的正确安装和粘接。

5. 进行粘接固定，采用胶水、螺栓等方式固定石材到基层上。

6. 进行粘接加固，采用专业的粘合剂将石材与基层完全粘接。

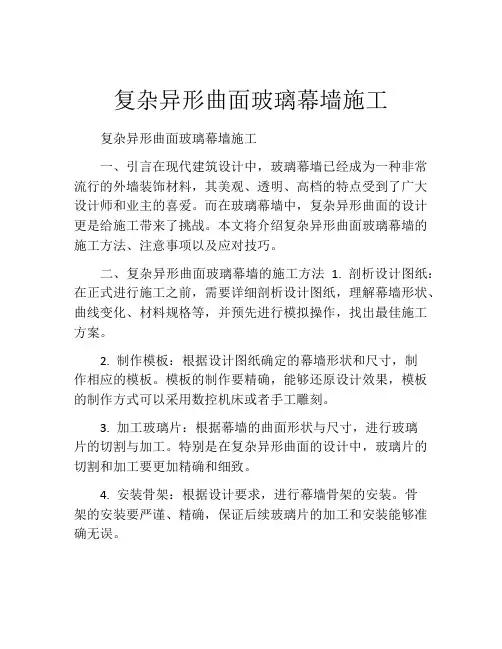

复杂异形曲面玻璃幕墙施工

复杂异形曲面玻璃幕墙施工复杂异形曲面玻璃幕墙施工一、引言在现代建筑设计中，玻璃幕墙已经成为一种非常流行的外墙装饰材料，其美观、透明、高档的特点受到了广大设计师和业主的喜爱。

而在玻璃幕墙中，复杂异形曲面的设计更是给施工带来了挑战。

本文将介绍复杂异形曲面玻璃幕墙的施工方法、注意事项以及应对技巧。

二、复杂异形曲面玻璃幕墙的施工方法 1. 剖析设计图纸：在正式进行施工之前，需要详细剖析设计图纸，理解幕墙形状、曲线变化、材料规格等，并预先进行模拟操作，找出最佳施工方案。

2. 制作模板：根据设计图纸确定的幕墙形状和尺寸，制作相应的模板。

模板的制作要精确，能够还原设计效果，模板的制作方式可以采用数控机床或者手工雕刻。

3. 加工玻璃片：根据幕墙的曲面形状与尺寸，进行玻璃片的切割与加工。

特别是在复杂异形曲面的设计中，玻璃片的切割和加工要更加精确和细致。

4. 安装骨架：根据设计要求，进行幕墙骨架的安装。

骨架的安装要严谨、精确，保证后续玻璃片的加工和安装能够准确无误。

5. 玻璃片的安装：将加工好的玻璃片按照设计图纸的要求，采用专用的安装设备或人工逐片贴装。

在贴装过程中，要注意玻璃片与骨架之间的缝隙和密封，确保整个幕墙具有良好的气密性和水密性。

6. 整体清洁与检查：完成玻璃片的安装后，对整个幕墙进行清洁和检查，确保没有明显的瑕疵和污染。

三、复杂异形曲面玻璃幕墙施工的注意事项 1. 安全第一：在施工过程中，要时刻关注施工人员的安全。

在高空作业时，要做好防护措施，如佩戴安全帽、安全带等。

2. 模板制作：模板的制作要精确可靠，能够准确还原设计效果。

模板的安装位置要准确定位，以保证后续玻璃片的加工和安装精确无误。

3. 玻璃片加工：在复杂异形曲面设计中，玻璃片的加工要特别精确，以保证玻璃片之间的缝隙小、平整，表面光滑。

4. 玻璃片安装：在玻璃片安装过程中，要注意操作细节，严密把握每个环节。

使用专用设备或人工服从设计要求进行安装，确保玻璃片的稳固和精确。

异形曲面石材幕墙施工技术要点分析

■施工技术2019 年异形曲面石材幕墙施工技术要点分析肖淑珍(中建远泰幕墙装饰工程有限公司，福建泉州362000)摘要异形曲面石材幕墙因具有良好的观赏性、适应性，可根据建筑结构设计而呈现不同的外观形态，在越来越多的幕墙工程中得到运用D 同时，又由于异形曲面石材幕墙结构较为复杂，也对施工技术提出了更高的要求。

以浙江省某项目的异形曲面石材暮墙工程为例，深入分析了异形曲面石材幕墙施工技术原理，并从构建的加工制作、测量定位、龙骨安装、挂件和石材安装、密封胶填缝与幕墙清洗等几个方面具体介绍了石材幕墙的施工要点。

关键词异形曲面石材幕墙；背栓施工技术;技术要点0引言随着建筑工程设计的多元化、复杂化，对幕墙系统施工提出了新的要求，在复杂结构下，幕墙构件并非平面板材，而是采用异形曲面板材，以适应幕墙系统外观艺术表现力要求。

在具体工程实践中,需要结合实际工程案例分析施工技术要点，并加强施工质量控制，保证建筑工程幕墙系统安装质量。

鉴于此，以浙江省温州文成兴福堂项目为例，深人分析异形曲面石材幕墙施工技术要点，以期促进建筑施工企业施工技术水平的提升，保证幕墙系统施工质量。

1工程概况本工程为文成兴福堂项目，位于浙江省温州文成县，总用地面积73000m 2,总建筑面积约237000 m 2,总共12幢，丨1 幢住宅楼和1幢酒店。

住宅楼每幢32层,总高度105m 。

酒店 4层,总高度32m 。

建成星级宾馆、酒店式公寓和住宅。

住宅的一、二层裙房部分为板材干挂。

酒店外墙全部为板材干挂，其中有22根罗马柱，直径为2.2m ,高度27.9m ，屋顶造型为板材干挂大穹顶,板材总面积约14500 m2。

酒店石材幕墙采用卡拉麦里金、巴西金彩麻、英国棕等多种石材组合。

本工程酒店外层采用玻璃幕墙为底色，整体造型采用异形曲面石材幕墙，整体外观较为独特，外观立面呈多维化特点(如图1 所示）,幕墙整体施工难度大。

石材幕墙的施工工艺及技术方案

石材幕墙的施工工艺及技术方案石材幕墙是一种常见的建筑幕墙材料，具有质感好、耐久性强、保养方便等特点，因此被广泛应用于各种建筑类型中。

以下是关于石材幕墙的施工工艺及技术方案的详细介绍。

一、施工工艺1.准备工作：在施工开始之前，需要根据设计方案进行准备工作。

首先，要进行现场测量和勘测，确定建筑物的尺寸和形状。

然后，根据设计图纸，进行石材的选材和加工，确保石材的质量和尺寸符合要求。

同时，还需要准备好施工所需的机械设备和工具。

2.安装支撑结构：石材幕墙的安装需要设置支撑结构，以确保石材的稳固和安全。

支撑结构一般由钢结构或铝合金材料制成，根据建筑物的形状和尺寸进行设计和制造。

安装支撑结构时，要进行严格的检查和调整，以确保支撑结构的垂直度和平整度。

3.安装石材：安装石材是石材幕墙施工的重要环节。

首先，要根据设计图纸和安装要求，确定石材的安装位置和顺序。

然后，将石材放置在支撑结构上，使用螺栓和膨胀螺丝等固定装置将石材牢固地固定在支撑结构上。

在安装过程中，要注意检查石材的水平度和垂直度，确保石材的安装质量。

4.填缝和封缝：在石材安装完成之后，需要进行填缝和封缝处理，以保证石材的密封性和防水性。

填缝时，选择与石材颜色相近的填缝材料，填补石材之间的缝隙，并使用抹子将填缝材料刮平。

然后，进行封缝处理，使用防水材料或密封胶将石材与建筑物的连接处进行密封，以防止水分渗入。

5.后续处理：石材幕墙安装完成后，还需要进行常规的后续处理工作。

首先，清洗石材表面，除去施工过程中产生的污垢和杂质。

然后，应用防水涂料或防污涂料进行保护处理，提高石材的耐候性和抗污染能力。

最后，对石材进行定期检测和维护，及时修补和更换损坏的石材，保持石材幕墙的良好状态。

二、技术方案1.石材选材：在选择石材时，应考虑其质量和美观性。

一般情况下，建筑物外部的石材幕墙应选择质地坚硬、颜色稳定的石材，以确保其使用寿命和外观表现。

同时，应注意石材的厚度和规格，根据建筑物的尺寸和设计要求进行选择。

曲面幕墙施工技术和管理措施

曲面幕墙施工技术和管理措施摘要：近年来，在市场上出现了很多的异形建筑，这类型建筑的结构复杂、体系繁杂，传统的施工工艺和技术下存在很大的技术难题，为达到结构施工的基本要求，很多工程中都采用了曲面幕墙施工技术。

曲面幕墙技术在工程项目中的应用，为达到施工的质量标准，需采用现代化技术来进行施工模拟与检验，以使得现场的施工作业能够高效、有序开展。

基于此，本文以某工程项目为例，探究了在此项目中曲面幕墙施工技术的要点，并指出了施工作业中的管理措施，对同类型项目的实施具有借鉴意义。

关键词：曲面幕墙；施工技术；管理措施建筑行业在长时间发展的过程中，已经日渐出现了很多的新工艺，新工艺和新技术在工程项目中的应用，提高了项目的建设水平，满足了工程的施工标准。

由于当下的一些建筑，存在有一些不规则的造型，利用传统的结构施工技术很难达到良好的施工效果，经由曲面幕墙技术的应用，可形成立面施工，提高结构施工质量。

虽然曲面幕墙技术在很多的工程项目中都得到了一定的应用，但因为每个工程项目各有各的结构特点，在开展曲面幕墙施工的过程中，应加强技术管理和质量控制。

1.工程概况以某商业大楼为例，此大楼总建筑面积为20153m3，为符合现代人的审美需求，在此大楼设计时，设计人员充分采用了现代化的设计理念，形成了简约的造型，符合现代人的审美追求。

根据此项目的结构特点，幕墙技术是关键，幕墙系统构成复杂，包含飘带与球体铝板系统、常规玻璃幕墙系统、采光顶系统。

2.曲面幕墙施工的技术难点2.1设计难点此项目的结构复杂，为不规则结构，特别是曲面幕墙面板的曲率呈现出不规律的变化特点，导致在开展结构设计的过程中，需解决的设计难题较多。

2.2测量放线的控制此工程中为椭圆形球体，以其中的最大球体为研究对象，其中包含有29层椭圆圆弧，外围设计的是球体圆弧结构，在这种复杂的结构下，为达到结构施工的有关规定，整个的施工作业进行中，需保障放样精度。

一旦在测量放线的过程中缺乏有效的控制，必然会导致所得到的数据结果与实际存在较大的偏差，在后续的结构施工中，参考这些数据进行结构处理时，很难达到理想的施工效果，比如，钢结构无法合拢，需重新测量，不仅耽误工期，也增加了施工成本[1]。

异形曲面建筑施工方案

异形曲面建筑施工方案异形曲面建筑是一种设计独特、造型复杂的建筑形式，它以弯曲、扭曲的曲线和曲面为特点，能够给人一种独特的视觉感受。

然而，由于其造型复杂，施工过程相对困难，需要采用专业的施工方案和方法来保证施工质量。

在这篇文章中，我们将探讨异形曲面建筑的施工方案。

首先，施工前的准备工作非常重要。

在开始施工之前，需要确定建筑的设计和结构方案，并进行材料选择和计算。

采用合适的材料对保证建筑的稳定性和耐久性至关重要，因此，在施工前需要进行充分的材料试验和强度计算。

其次，施工方案需要考虑到建筑的形状和结构特点。

异形曲面建筑通常由多个不规则的曲面构成，因此，在施工方案中需要充分考虑到这些曲面构件的连接方式和结构支撑。

传统的施工方法可能无法满足异形曲面建筑的需求，因此，需要采用更加先进和创新的施工技术。

第三，施工过程中需要使用专业的工具和设备。

由于异形曲面建筑的造型复杂，传统的工具和设备可能无法满足施工的需求。

因此，在施工前需要充分研究和选择适用于该建筑的专业工具和设备，以确保施工的准确性和效率。

第四，施工过程中需要进行细致的施工计划和组织。

由于异形曲面建筑的施工难度较高，需要对施工过程进行详细的计划和组织。

在施工过程中，需要严格按照施工图纸和设计要求进行施工，确保每个步骤都正确无误。

第五，施工过程中需要进行质量控制和监督。

由于异形曲面建筑的施工复杂性，施工过程中很容易出现问题和质量隐患。

因此，需要建立严格的质量控制措施，对每个施工步骤进行监督和检查，确保施工质量符合设计要求和标准。

最后，施工过程中需要进行及时的沟通和协调。

由于异形曲面建筑的施工涉及多个专业和施工方，需要进行及时的沟通和协调，确保施工工序的衔接和配合。

沟通和协调可以减少施工过程中的错误和延误，提高施工效率和质量。

总之，异形曲面建筑的施工是一项复杂而具有挑战性的工作。

只有通过合理的施工方案和方法，才能保证建筑的稳定性和美观性。

因此，在进行异形曲面建筑的施工前，需要充分准备和研究，确保施工过程顺利进行。

石材幕墙工程施工技术方案

石材幕墙工程施工技术方案一、工程概况石材幕墙是一种由天然石材板材铺装而成的外墙装饰系统。

与传统的砖砌幕墙相比，石材幕墙具有更高的美观性、防水性和抗风压能力，因此在高档建筑中得到广泛应用。

本方案针对某高档写字楼的石材幕墙工程进行施工设计，旨在保证工程质量，提高工艺效率。

二、施工准备1. 设计准备：施工前需对施工图纸进行详细审查，并制定详细的施工方案。

确保各项设计尺寸、材料规格等与实际情况一致。

2. 材料准备：根据设计要求，准备所需的石材板材、密封胶、耐候胶、支撑结构等材料，并保证其质量合格。

3. 人员准备：组织具有丰富经验的石材幕墙施工人员，并确保其熟悉工程图纸和施工规范。

4. 设备准备：准备起重机械、搅拌设备、石材切割机等必要设备，并进行检查和调试，确保正常运转。

5. 安全准备：编制安全生产方案，对施工现场进行安全隐患排查，设置必要的安全警示标识，保证施工过程安全。

三、施工工艺1. 测量定位：根据设计要求，利用激光仪等精密测量仪器对幕墙铺装位置进行测量、标注，确保幕墙安装位置准确无误。

2. 预埋件安装：根据设计要求，在建筑主体墙体上设置预埋固定件，用于固定石材板材支撑结构，确保幕墙安装牢固可靠。

3. 铺装构架搭建：根据设计要求，在预埋件上搭建石材板材支撑结构，通常采用铝合金型材作为支撑构架，结构简单、轻量、强度高。

4. 石材板材铺装：将预先加工好的石材板材依次安装到支撑构架上，并通过密封胶、耐候胶确保石材板材之间的牢固连接和防水密封。

5. 防水处理：在石材板材之间的缝隙处进行防水处理，通常采用硅胶或橡胶密封条进行填补，确保幕墙具有良好的防水性能。

6. 结构加固：对于大面积石材幕墙，需要在支撑结构上增加适当的加固措施，以提高整体抗风压能力。

7. 现场验收：施工结束后对石材幕墙进行全面验收，确保各项指标达到设计要求，无质量问题。

四、质量控制1. 材料质量：对所有使用的材料进行严格检验，确保质量符合国家标准和设计要求。

浅析异形幕墙施工重难点及技术控制

浅析异形幕墙施工重难点及技术控制发布时间：2022-09-29T03:01:02.228Z 来源：《城镇建设》2022年10期作者：王吉峰[导读] 随着我国建筑业的发展，人们对于低碳节能、环境协调等方面的的指标要求也不断提高王吉峰中国建筑第八工程局有限公司上海摘要：随着我国建筑业的发展，人们对于低碳节能、环境协调等方面的的指标要求也不断提高。

幕墙系统作为新型外围护结构，不仅有良好的节能效果，同时还可以根据环境协调，配合光照等因素使建筑物与自然融为一体，赋予建筑设计美感，因此在建筑设计及施工过程中，异形幕墙被广泛应用。

为保证曲面幕墙的施工质量，本文以重庆市礼嘉智慧公园希尔顿酒店项目异形幕墙为研究对象，浅析异形幕墙施工重难点及技术措施。

关键词：异形幕墙；施工技术；技术措施；1引言当前，为凸显建筑特殊，一些个性化外观造型不断地被应用到公共建筑中。

幕墙造型也从常规的矩形设计向弧形、曲形方向转变。

在异形幕墙施工过程中，存在空间定位困难、幕墙变形控制及幕墙板块安装困难等问题。

本文通过对异形幕墙施工重难点分析，采用3D扫描技术、Grasshopper（草蜢）幕墙分划及BIM建模技术，对异形屋面进行参数化深化设计，并提出技术控制措施。

2异形幕墙施工重难点分析2.1 空间定位困难本项目场地总体北高南低，最高点位于场地北侧，高程约358m，最低点位于西南侧，318m，最大高差约40m，由两栋连体建筑构成，幕墙纵向整体长度超长。

大跨度幕墙的测量放线，传递距离长，测量通视状况差，容易积累误差。

且项目幕墙涉及曲面弧形及内凹矩形外观设计，异形幕墙曲度变化方向的施工精度要求高，曲度变化方向若测量误差较大会使得整个幕墙结构无法正常闭合。

2.2 异形幕墙变形控制难度大由于异形建筑幕墙在表面形态上较为特殊，在材料构件的使用方面，也会选择较为特殊的材料构件、同时材料一般也呈现的是曲面的状态。

尤其是异形铝板幕墙，在运输颠簸、碰撞及施工吊装过程中由于自重容易产生变形。

某工程异形曲面石材幕墙施工关键技术

某工程异形曲面石材幕墙施工关键技术作者：郑善猛来源：《中国房地产业》 2017年第7期文 / 郑善猛青岛中科信建设发展有限公司山东青岛 266109【摘要】科学技术水平的提高以及城市化进程的加快，也在一定程度上促进了我国建筑行业及技术的发展，从而也出现了一系列技术含量较高、造型复杂以及漂亮美观的建筑幕墙。

这些建筑幕墙具有异形多变、外形独特的特点，具有非常强的艺术表现力，但在实际施工的过程中还存在一定的难点，现就对异形曲面石材幕墙施工技术进行如下分析与探讨。

【关键词】建筑技术；异形曲面；幕墙施工；关键技术1、前言在建筑方式上，异形曲面石材幕墙的空间效果非常特殊，也具备较强的艺术表现力。

但在实际施工过程中还存在非常多的施工难点，因此施工单位在施工前需要对异性曲面石材幕墙施工关键技术进行分析，并在此基础上对控制施工工艺及施工质量。

同时还需要结合实际施工建筑要求及功能，控制主要的施工流程。

2、前期准备工作2.1 深化设计图一般来说，建筑工程中的曲面幕墙具有较为特殊的外表形态进，因而在现场施工中具有较大的难度。

同时由于此种施工对于所采用的各种建设构件尺寸要求较为严格，因此在设计的过程中不仅要确保幕墙构造形式与连接节点所具备的安全性与合理性，同时也需要确保其连接形式能够符合设计要求。

在计算设计节点时，设计人员需要全面地核算异形曲面幕墙，并为其提供较为详细的计算资料，从而确保曲面异形石材幕墙尺寸能够符合相关的设计要求2.2 计算机放样技术由于在实际异形曲面石材幕墙施工的过程中，具有施工技术复杂与外形独特的特点，同时也具有多变的建筑参数。

因此，在实际施工过程中需要采用计算机放样技术，主要目的在于根据建筑施工施工图建模，并且根据设计要求，需要自动地生成不同方位的投影视图。

根据设计要求，在石材造型内部需要采用幕墙龙骨进行三维立体布置，在三维模型中切分石材。

除此之外，在对石材幕墙进行加工及安装的过程中还需要采用三维空间测量技术进行辅助。

波浪式异型曲面幕墙施工技术

图1 体育场鸟瞰图
二、波浪式异型曲面幕墙施工难点
1.精准测量与GH参数化应用技术
通过3D放样机器人、全站仪技术精准测量、采集幕墙钢结构立面空间坐标点，导入犀牛模型对比分析后采用GH参数化提取幕墙龙骨的数据，达到工厂化加工、生产，现场定位、拼装、焊接的模式。

为确保数量巨大、尺寸繁多的幕墙龙骨安装精确度，采用四级定位、测量、技术跟踪，分轴线进行复尺检查和控制，满足面板GH参数化提取数据。

2.大空间中不同材质的板块接缝、对缝、转角等细部处理技术
技术应用。

异形多曲面金属幕墙安装施工工法

异形多曲面金属幕墙安装施工工法异形多曲面金属幕墙安装施工工法一、前言随着建筑设计的不断演进，建筑外墙装饰方式也在不断创新。

异形多曲面金属幕墙由于其独特的造型和高度的艺术性，在建筑界引起了广泛关注。

本文将介绍一种关于异形多曲面金属幕墙安装施工工法，包括其特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点异形多曲面金属幕墙安装施工工法的特点主要包括：1.可塑性强，能够适应各种复杂形状的曲面。

2.表面处理多样化，可以选择不同的颜色和纹理，具有良好的装饰效果。

3.材料耐候性好，具有很强的抗风压能力和防护性能。

4.施工工期短，能够提高施工效率。

5.易于维护和清洁，使用寿命长。

三、适应范围异形多曲面金属幕墙适用于各种建筑形式，如商业建筑、工业建筑、文化建筑和住宅建筑等。

尤其适合用于具有复杂外形设计的建筑，能够展现建筑设计的创新性和独特性。

四、工艺原理异形多曲面金属幕墙的安装施工工法主要涉及到材料选择、构件加工、构件连接和墙体安装等方面。

首先，根据设计要求选择合适的金属材料，如铝合金、不锈钢等。

然后，通过加工方式将金属构件切割、冲压、折弯等，形成符合设计曲面的形状。

接着，采用合适的连接方式将构件组装起来，并固定在墙体上。

最后，对安装后的幕墙进行调整和验收，确保施工质量。

五、施工工艺1.准备工作：包括制定施工计划、组织施工人员、检查材料和机具设备等。

2.构件加工：根据设计图纸要求，对金属板材进行切割、冲压、折弯等加工，形成所需形状。

3.构件连接：采用合适的连接件将加工好的构件进行组装，组成整体的幕墙单元。

4.墙体安装：将幕墙单元按照设计要求装配在墙体结构上，通过螺栓、焊接等方式进行固定。

5.调整和验收：对安装的幕墙进行调整，确保面板之间的对齐和连接紧密，最后进行验收，确保施工质量。

六、劳动组织为了保证施工质量和进度，需要合理组织劳动力。

施工过程中需要具备相关工种的技术人员，如工程师、焊工、电工、调试人员等。

建筑工程中的异形结构设计与施工案例分析

建筑工程中的异形结构设计与施工案例分析引言：建筑工程中的异形结构设计与施工对于建筑行业的发展和创新起着重要的推动作用。

异形结构的特殊设计与施工要求使其在建筑形式、材料选择及工艺流程上与传统结构有较大差异。

本文将以实际案例为例，探讨异形结构设计与施工中的关键问题及解决方案，通过分享经验和专业知识，为建筑工程师提供可供参考的指导。

一、异形结构设计阶段1. 异形结构定义与分类在设计阶段，首先需要明确异形结构的定义及分类。

异形结构是指那些不符合常规规则的建筑形式，如曲面、折面、自由曲线和非连续曲线构成的结构等。

根据外形特点和功能需求，异形结构可以被分为曲面结构、折面结构、自由曲线结构、非连续曲线结构等多种形式。

2. 异形结构设计原则在进行异形结构设计时，需要考虑以下几个原则：（1）结构力学原则：根据结构力学原理，合理分析和抵抗荷载，确保结构的安全和稳定。

（2）形式设计原则：异形结构的形式应符合建筑意图和功能需求，注重建筑与环境的融合。

（3）材料选择原则：根据异形结构的形态和载荷要求，选择适合的材料，如钢结构、混凝土结构、玻璃钢等。

（4）施工可行性原则：结合施工过程中的实际情况，考虑施工工艺和技术要求，确保设计方案可实施。

二、异形结构施工阶段1. 施工方法选择在施工阶段，异形结构需要选择适合的施工方法。

一般来说，异形结构施工方法可以分为常规施工方法和专用施工方法两种。

常规施工方法适用于简单形状的异形结构，而专用施工方法适用于复杂形状和高难度的异形结构。

2. 结构施工工艺在异形结构的施工中，结构施工工艺是关键环节。

例如，在钢结构的施工中，需要合理安排焊接工艺，确保焊缝的质量和强度；在混凝土结构的施工中，需要专业的模板加工和浇筑技术，确保混凝土的质量和结构的强度。

3. 安装与调试异形结构的安装与调试是整个施工过程中的核心环节。

在安装过程中，需要注意结构的位置、连接方式和调整方式，确保结构的精度和稳定性。

在调试过程中，需要对结构进行力学分析和实验验证，确保结构的安全性和可靠性。

异形多曲面金属幕墙安装施工工法(2)

异形多曲面金属幕墙安装施工工法一、前言异形多曲面金属幕墙安装施工工法是一种现代建筑外墙装饰的施工方法，该工法适用于各种类型的建筑，如商业建筑、办公楼、公共建筑等。

它通过将金属板材加工成各种形状，然后进行安装，从而实现建筑外墙的装饰效果。

本篇文章将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一实际工程实例。

二、工法特点该工法的特点主要有以下几点：1）材料多样化：可选用不同种类的金属板材，如铝合金板、不锈钢板等，以满足不同设计需求。

2）造型灵活多变：由于金属板材可以加工成各种形状，所以可以实现各种异形多曲面效果。

3）安装方便快捷：通过预制加工和模块化设计，可以降低施工难度，提高施工效率。

4）设计空间大：可根据设计要求实现各种创意效果，提高建筑的艺术性和独特性。

三、适应范围该工法适用于各种类型的建筑，包括商业建筑、办公楼、公共建筑等。

它可以应用于建筑的外墙、顶部、阳台、走廊等多个部位，可实现不同设计要求下的装饰效果。

四、工艺原理该工法的施工工艺与实际工程之间的联系以及采取的技术措施，基于以下原理：1）根据设计要求，将金属板材进行加工，形成各种异形多曲面效果。

2）通过连接件将金属板材固定在建筑结构上。

3）采用防水、防风、隔热等技术措施，保证幕墙的功能和性能。

4）控制施工过程中的质量，确保幕墙的稳定性和安全性。

五、施工工艺施工工艺包括以下阶段：1）准备工作：清理施工场地、检查材料和设备等。

2）模板制作：根据设计要求，制作模板，用于金属板材的加工。

3）板材加工：将金属板材按照设计要求进行切割、折弯、冲孔等加工。

4）固定安装：采用连接件将金属板材固定在建筑结构上。

5）质量验收和清理工作：对施工质量进行检查，清理施工场地。

六、劳动组织施工工法需要合理安排和组织施工人员，包括项目经理、技术员、工程师、施工人员等。

他们需要进行施工过程的协调、指导和监督，确保施工按照要求进行。
