二、触点
�时间参数：
二、触点
�动作、释放时间表示继电器响应的快慢， 可推算出继电器的最高切换频率，一般为 动作时间和释放时间总和的10倍以上。
二、触点
�回跳时间表示触点闭合瞬间，触点接通、 断开周期的时间，类似球落到地面过程 中，第一次接触地面到平稳的停在地面上 的时间。
回跳对继电器的电寿命影响较大，一 般对于同一款继电器，回跳时间长的产品 早期失效的概率大于回跳时间短的产品， 因为回跳过程中触点断开的距离很小，触 点间的电弧对触点损伤较为剧烈。
�介质耐压：指在规定时间内，在互不相 连的导电部分之间施加一定电压时，漏电 流小于规定值时的电压值。
四、性能
�环境温度：继电器可正常使用的环境温 度，一般以温度范围表示。 一般继电器中 漆包线的耐温最差，因此可用下式推算：
环境温度=绝缘系统最高工作温度-线圈 温升
F级绝缘系统最高工作温度：155℃ H级绝缘系统最高工作温度：180℃ B级绝缘系统最高工作温度：135℃
尽可能的避免仪 表和导线电阻对测 量值的影响。
二、触点
�机械清洁 当触点闭合时，金属表面会相互碰撞
数次，导致有效触点范围内的弹性变形以 及薄层的机械损坏。
二、触点
�电子清洁 导电不良的氧化层也会在以下因素下而
被破坏： 1)电压（烧结） 2)电流（触点加热） 3)高温（电弧产生的高温）
注意灰尘、皮屑等颗粒异物难于通过触 点自身的清洁作用去除，因此要严格控制颗 粒异物污染。
RT I (防尘、不防水)
防焊剂型 Flux proofed
RT II
(可防未触及底座的液体)
塑封型 Wash tight
RT III (短时间防水)
密封型 Sealed或Hermetically
电磁铁 电磁继电器知识点
电磁铁电磁继电器知识点
电磁铁和电磁继电器是电磁学中的两个重要应用。
电磁铁是一种利用电流通入导线，产生磁场，从而使铁芯有磁化现象的装置。
电磁继电器则是利用电磁铁原理制造的电学、机械一体化的零部件，用于控制或传递电信号。
电磁铁的基本原理是安培定律。
根据安培定律，电流经过导线时，会形成一个磁场。
如果将导线绕成一个圈或螺旋形，其中心就会产生一个较强的磁场，这也就是电磁铁的工作原理。
电磁铁通常由铁芯和线圈两部分组成。
铁芯是由钢片或合金制成的，用来增强磁场，线圈则是绕在铁芯上的导线。
电磁铁的应用非常广泛。
例如，电磁锁、电磁炉、电磁阀等都是利用电磁铁的原理实现的。
电磁铁的优点是可控性强、速度快、响应灵敏，但也有一些缺点，如发热量大、功耗高等。
电磁继电器是一种将电信号转换为机械运动的电器装置。
它由固定铁心、动铁心、弹簧、触头等部分组成。
当电流通过线圈时，固定铁心和动铁心之间会产生磁力，使得动铁心受到吸引而运动。
当动铁心移动到一定位置时，触头就会闭合或断开，从而控制电路的断开或闭合。
电磁继电器广泛应用于各种电气控制系统中，如家庭电器、汽车电路、机器人等。
它具有控制精度高、可靠性好、寿命长等优点，能够满足不同应用场合的需要。
综上所述，电磁铁和电磁继电器是电磁学中的两个重要应用，它们都利用电流产生磁场的原理，实现了不同的功能。
在实际应用中，我们需要根据具体情况选择不同的装置，以便更好地满足各种需求。

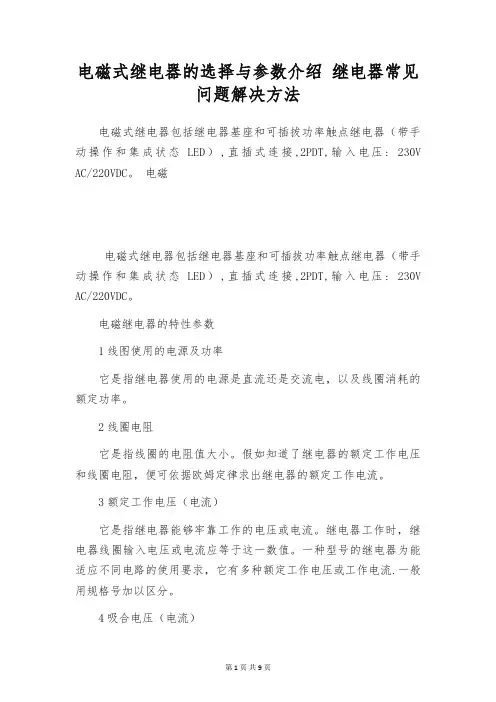

电磁式继电器的选择与参数介绍 继电器常见问题解决方法
电磁式继电器的选择与参数介绍继电器常见问题解决方法电磁式继电器包括继电器基座和可插拔功率触点继电器（带手动操作和集成状态LED）,直插式连接,2PDT,输入电压: 230V AC/220VDC。
电磁电磁式继电器包括继电器基座和可插拔功率触点继电器（带手动操作和集成状态LED）,直插式连接,2PDT,输入电压: 230V AC/220VDC。
电磁继电器的特性参数1线图使用的电源及功率它是指继电器使用的电源是直流还是交流电，以及线圈消耗的额定功率。
2线圈电阻它是指线圈的电阻值大小。
假如知道了继电器的额定工作电压和线圈电阻，便可依据欧姆定律求出继电器的额定工作电流。
3额定工作电压（电流）它是指继电器能够牢靠工作的电压或电流。
继电器工作时，继电器线圈输入电压或电流应等于这一数值。
一种型号的继电器为能适应不同电路的使用要求，它有多种额定工作电压或工作电流.一般用规格号加以区分。
4吸合电压（电流）它是指继电器从释放状态、到达吸合工作时的最小电压或最小电流。
此时继电器吸合是不牢靠的，又称它为动作电压（电流）。
5择放电压（电流）它是指继电器从吸合状态转换到释放状态时的最大电压或最大电流。
6触点负荷它是指触点能够承受的最大负载本领继电器触点在工作时的电压或电流审不应超过该项的规定值，否则会将触点损伤。
继电器是一种基本的电气设备，它用来打开或关闭确定数量相互独立的电路。
这种操作是利用由电压掌控的线圈绕组所产生的电磁场来实现的。
当输入量（电、磁、声、光、热）达到确定值时，输出量将发生跳动式变化的自动掌控器件。
继电器是一种电掌控器件，是一种用小电流去掌控大电流运作的一种“自动开关”，是在电气输出电路中使被控量发生预定的阶跃变化的一种电器。
选择继电器时，应紧要考虑电源种类、触点的额定电压和额定电流、线圈的额定电压或额定电流、触点组合方式及数量，吸合时间及释放时间等因素。
电动机工作情况按其起动电流的1.1～1.3倍整定。
一般绕线转子异步电动机的起动电流按 2.5倍额定电流考虑，笼型异步电动机的起动电流按5—7倍额定电流考虑。

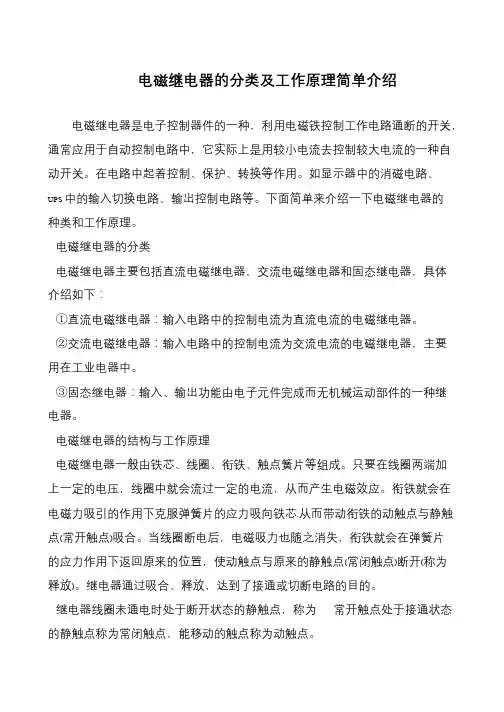

电磁继电器的分类及工作原理简单介绍
电磁继电器的分类及工作原理简单介绍
电磁继电器是电子控制器件的一种，利用电磁铁控制工作电路通断的开关，通常应用于自动控制电路中，它实际上是用较小电流去控制较大电流的一种自动开关。
在电路中起着控制、保护、转换等作用。
如显示器中的消磁电路、UPS 中的输入切换电路、输出控制电路等。
下面简单来介绍一下电磁继电器的种类和工作原理。
电磁继电器的分类
电磁继电器主要包括直流电磁继电器，交流电磁继电器和固态继电器，具体介绍如下：
①直流电磁继电器：输入电路中的控制电流为直流电流的电磁继电器。
②交流电磁继电器：输入电路中的控制电流为交流电流的电磁继电器，主要用在工业电器中。
③固态继电器：输入、输出功能由电子元件完成而无机械运动部件的一种继电器。
电磁继电器的结构与工作原理
电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应。
衔铁就会在电磁力吸引的作用下克服弹簧片的应力吸向铁芯.从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后，电磁吸力也随之消失，衔铁就会在弹簧片
的应力作用下返回原来的位置，使动触点与原来的静触点(常闭触点)断开(称为释放)。
继电器通过吸合、释放，达到了接通或切断电路的目的。
继电器线圈未通电时处于断开状态的静触点，称为常开触点处于接通状态的静触点称为常闭触点，能移动的触点称为动触点。
电磁继电器工作原理
电磁继电器工作原理电磁继电器是一种应用广泛的电气控制器件，其工作原理基于电磁感应和电磁力的作用。
本文将详细介绍电磁继电器的工作原理，包括其结构组成、工作过程及应用领域等方面。
一、结构组成电磁继电器一般由线圈、动铁芯、静铁芯、触点等部分组成。
1. 线圈：线圈是电磁继电器的控制部分，它由导线绕制成，连接在电源和控制信号源之间。
2. 动铁芯：动铁芯位于线圈中心，可在电磁力的作用下进行吸合和脱离运动。
动铁芯的吸合和脱离决定了触点的闭合和断开。
3. 静铁芯：静铁芯位于动铁芯的上方或下方，用于增强电磁效应，使电磁力更加集中。
4. 触点：触点是电磁继电器的输出部分，当线圈激励电流通过时，动铁芯受到电磁力的作用，使触点闭合或断开。
二、工作过程电磁继电器的工作过程可以分为两个阶段：激磁阶段和保持阶段。
1. 激磁阶段：当携带控制信号的电流通过继电器的线圈时，线圈内产生磁场。
这个磁场使得位于线圈上方或下方的静铁芯磁化，进而使动铁芯被吸引。
2. 保持阶段：当线圈的电流达到一定数值后，静铁芯的磁化会通过动铁芯传导到触点上，并使触点保持闭合状态。
在这个状态下，即使控制信号电流消失，触点仍然保持闭合。
三、应用领域电磁继电器广泛应用于电气控制领域，常见的应用场景有以下几个方面：1. 自动控制系统：电磁继电器可以作为控制系统中的开关元件，实现电路的连接和断开，从而完成各种功能要求。
2. 电力系统：在电力系统中，电磁继电器可用于过载保护、短路保护、欠压保护、接地保护等方面，确保电力系统的安全运行。
3. 通信系统：电磁继电器在通信系统中可以用于信号的转接、放大、隔离等功能，确保通信系统的正常运行。
4. 机械设备控制：在机械设备中，电磁继电器可以用于启动、制动、方向控制等方面，实现对机械设备的控制和保护。
综上所述，电磁继电器是一种基于电磁感应和电磁力作用的电气控制器件。
通过线圈产生的磁场，使动铁芯受到吸引力，从而实现触点的闭合和断开。

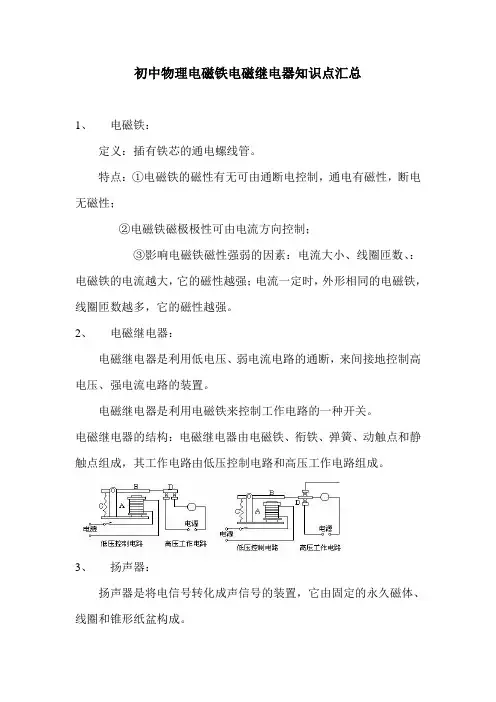

初中物理电磁铁电磁继电器知识点汇总
初中物理电磁铁电磁继电器知识点汇总
1、电磁铁：
定义：插有铁芯的通电螺线管。
特点：①电磁铁的磁性有无可由通断电控制，通电有磁性，断电无磁性；
②电磁铁磁极极性可由电流方向控制；
③影响电磁铁磁性强弱的因素：电流大小、线圈匝数、：电磁铁的电流越大，它的磁性越强；电流一定时，外形相同的电磁铁，线圈匝数越多，它的磁性越强。
2、电磁继电器：
电磁继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置。
电磁继电器是利用电磁铁来控制工作电路的一种开关。
电磁继电器的结构：电磁继电器由电磁铁、衔铁、弹簧、动触点和静触点组成，其工作电路由低压控制电路和高压工作电路组成。
3、扬声器：
扬声器是将电信号转化成声信号的装置，它由固定的永久磁体、线圈和锥形纸盆构成。
扬声器的工作原理：线圈通过如图下所示电流时，受到磁体吸引而向左运动；当线圈通过方向相反的电流时，受到磁体排斥而向右运动。
由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
电磁继电器基本知识介绍(新员工用)20130729
处于闭合位置的两个触点之间的相互作 用力 ◆衔铁超行程
继电器吸合时，衔铁向铁心极面运动过 程中，当动合触点接触瞬间，衔铁与铁心 极面的间隙
40
41
客户使用时还会关注什么参数呢？
安装孔位图
引出脚形式
外形图
触点形式
性能曲线图
接线图
触点材料 浪涌电压
额定负载 复归电压
冲击、振动
电寿命 安全认证
44
注 塑 塑料
采购漆 包线
线圈架
绕 线
线圈
磁路部件
冲 铁制 带
电 镀 衔铁、 轭铁
有保护层的 最终零件
采购铁芯
出 厂
最终检验
冲
装
装
铜 制 动、静 配 触点簧片等 配
带
簧片
接触部件
采购触点
注 塑
塑料
底座
继电 器部 份
检 验继
电 器
装 配
外壳45
HFD27
46
零件生产： 衔铁、轭铁、动静簧片等金属零件
Force –gauge（Y axis) （压力传感器）
力
电 流
2 电 流
1
位移
A 电流表
恒流源
22
力
Ø反力测量 位移
Linear –gauge（X axis) （位移传感器） Force –gauge（Y axis) （压力传感器）
23
力
设计最小释放 电流的吸力
常开触点 接触过程
触点均不接触过程
的冲压--热处理--电镀。线圈架、底座、外壳、推动 卡等塑料零件的注塑成形。
部件生产：线圈插端子--绕线--沾锡。 装配：铆触点，铆衔铁，铆铁心，装插脚，装推
继电器基础知识
继电器的用途和工作原理一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
继电器应用领域按外形尺寸分类定义微型继电器最长边尺寸不大于10mm 的继电器超小型继电器最长边尺寸大于10mm ，但不大于25mm 的继电器小型继电器最长边尺寸大于25mm ，但不大于50mm 的继电器按触点负载分类定义微功率继电器小于0.2A 的继电器。
继电器基础知识
继电器基础知识定义：化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种路等作用。
分类：1）电磁继电器：利用输入电路内电流在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。
[4]2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。
[4]3）温度继电器：当外界温度达到给定值时而动作的继电器。
[4]4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器。
[4]5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。
[4]6）高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。
[4] 7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。
继电器的动作方向取决于控制线圈中流过的的电流方向。
[4]8）其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。
工作原理和特性1电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。
工作时，在线圈两端加上一定的电压，线圈中就会有电流通过，产生电磁效应，衔铁就在电磁力吸引作用下克服反弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力随之消失，衔铁就会在弹簧的反作用力下返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样的吸合、释放动作，就达到（电咱）导通断开目的。
对于继电器的“常开”、“常闭”可以这样来区分；继电器线圈未通电进处于断开状态的为静触点，称为“常开触点”，处于接通状态的静触点称为“常闭触点”。
2热敏干簧继电器是利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附御组成。
热敏干簧继电器不用线圈励磁，而是由恒磁环产生的磁力驱动开关动作。
因此，恒磁环能否向干簧提供磁力是感温磁环的温控特性决定的。
电磁继电器的原理与应用
电磁继电器的原理与应用一、电磁继电器的概述电磁继电器是一种常用的电器控制设备，通过电磁原理来控制大电流的开关。
它由电磁系统和机械系统两部分组成，具有开关容量大、可靠性高、适用范围广等特点。
本文将介绍电磁继电器的工作原理以及其在各个领域的应用。
二、电磁继电器的工作原理1. 电磁继电器的基本结构电磁继电器由线圈、铁芯、触点和外壳等部分组成。
其中，线圈通过通电产生电磁场，使铁芯磁化，进而吸引触点闭合或断开，实现电路的开关控制。
2. 电磁继电器的工作过程当电磁继电器的线圈通电时，线圈产生的磁场使铁芯磁化。
磁化后的铁芯吸引触点，使触点闭合或断开，从而改变电路的通断状态。
当线圈断电时，铁芯失去磁化，触点恢复原来的状态。
3. 电磁继电器的工作特点•使用方便：只需要输入较小的电流或电压即可控制较大的电流或电压。
•可靠性高：触点闭合或断开的动作稳定可靠。
•耐久性强：由于线圈只在通电瞬间工作，所以寿命较长。
三、电磁继电器的应用领域1. 工业自动化领域•机械控制：电磁继电器作为控制信号，可以用于控制起动、停止、转向等机械设备。
•传感器信号处理：通过电磁继电器，可以实现对传感器信号的处理和转换。
•自动化生产线：电磁继电器作为自动化生产线的控制元件，可以实现设备状态的监控和控制。
2. 电力系统•电力传输与配电：电磁继电器在电力系统中常用于电流、电压、频率等参数的监测和控制。
•故障保护：电磁继电器可用于电力系统的过载保护、短路保护和接地保护等。
3. 汽车领域•车辆控制：电磁继电器常用于车辆的启动、熄火、车窗升降等控制系统。
•灯光控制：电磁继电器能够控制车辆的前大灯、雾灯等照明设备。
4. 家居设备•家用电器：电磁继电器可用于家电设备的电源控制和功能控制。
•安防设备：电磁继电器在家庭安防系统中常用于门禁控制、报警器控制等。
5. 通信系统•信号处理：电磁继电器可用于通信系统中不同信号间的处理和转换。
•通信设备控制：电磁继电器可用于通信设备的启动、停止和状态控制。
电磁继电器基本知识介绍
电磁继电器基本知识介绍
触点是电磁继电器的关键部件，它分为主触点和辅助触点。
主触点是
控制电路的开关，通常用于控制电流较大的电器设备或负载。
辅助触点主
要用于信号传输、控制回路等辅助功能，如指示灯、报警装置等。
交流继电器适用于工作电压为交流电的场合，直流继电器适用于工作
电压为直流电的场合。
接触型继电器的触点与负载直接接触，通过闭合或
断开触点实现电路的开关控制。
非接触型继电器通过电磁感应原理，利用
磁场的变化来实现开关控制，避免了触点接触磨损和电弧的产生。
热继电器是一种利用热敏材料的热作用来实现开关动作的继电器，通
常用于电动机保护和断路器的过载保护。
磁继电器是一种利用电磁力来实
现开关动作的继电器，通常用于中小功率的交流设备控制。
但是电磁继电器也存在一些不足之处，如电磁继电器的开关速度较慢，不能满足高速电控系统的要求；容易受到外界磁场或振动的影响，可能导
致误动作或故障；触点接触表面易受氧化、灰尘等污染影响，造成触点电
阻增加、接触不良等问题。
为了克服这些缺点，现代电气控制系统更常采用固态继电器、电子继
电器等新型电器元件来实现开关控制，但电磁继电器在一些场合仍然具有
独特的优势和广泛的应用前景。
总的来说，电磁继电器是一种基础的电气控制元件，通过线圈产生的
电磁力来控制触点开关，实现电路的开关控制。
它在工业自动化、电力系统、交通运输等领域具有重要的应用价值，是电气控制领域不可或缺的一
部分。
电磁继电器工作原理
电磁继电器工作原理电磁继电器是一种常见的电气控制元件，它具有开关功能，可以通过控制小电流来控制大电流的通断。
本文将介绍电磁继电器的工作原理及其应用。
一、工作原理电磁继电器由电磁铁和触点组成。
触点包括静态触点和动态触点。
静态触点通常用于控制电路的开关，而动态触点则用于控制电路的导通与断开。
电磁铁由线圈和铁芯组成。
当通过线圈通入直流或交流电流时，线圈会产生磁场。
该磁场使铁芯受力，引起动态触点和静态触点的动作。
当电流通过线圈时，线圈中的磁场会吸引铁芯，使动态触点与静态触点闭合，电路通断。
当电流停止通过线圈时，磁场消失，铁芯退回，动态触点与静态触点打开，电路断开。
二、类型及特点1. 小功率继电器：适用于控制小电流的电路，具有响应速度快、抗干扰能力强、占用空间小等特点。
2. 大功率继电器：适用于控制大电流的电路，具有可靠性高、散热能力强、可承受高负载等特点。
3. 时间继电器：具有定时功能，可根据需求设定特定的时间参数，在规定时间内实现电路的控制。
4. 热继电器：适用于长时间工作的电路，具有过载保护功能，在电流过大时能够自动切断电路，起到保护电气设备的作用。
5. 磁保持继电器：通过产生永久磁场来保持其状态，无需外界电源维持其工作。
三、应用领域电磁继电器广泛应用于各个领域，以下是一些常见的应用场景：1. 机电设备控制：电磁继电器可以控制起动、停止、转向等机电设备的运行，如电动机、风扇等。
2. 电力系统：电磁继电器在电力系统中起到重要的作用，可以用于高压开关、保护装置、电力监控等方面。
3. 汽车电子：电磁继电器在汽车电子系统中广泛应用，如车灯控制、喇叭控制、电动窗控制等。
4. 冰箱空调：电磁继电器可用于控制冰箱和空调中的压缩机、风扇、温度传感器等。
5. 自动化生产线：电磁继电器在自动化生产线上用于控制各种设备的运行，保证生产线的正常运转。
总结：电磁继电器通过控制小电流来控制大电流的通断，具有快速响应、可靠性高、适用范围广等优点。
电磁式继电器的工作原理
电磁式继电器的工作原理继电器是一种常用的电气控制装置，用于控制电路的开关和电气信号的转换。
其中，电磁式继电器是其中的一种，它通过电磁吸引力来控制开关状态。
本文将介绍电磁式继电器的工作原理及其基本构造。
一、电磁式继电器的基本构造电磁式继电器主要由电磁铁、触点和弹簧组成。
电磁铁由线圈和铁芯组成，线圈连接电源时产生一定的磁场，使得铁芯被吸引。
触点通常有固定触点和动触点，可以分别连接或断开电路。
弹簧用于控制动触点的位置。
二、工作原理1. 吸合状态当继电器的线圈接通电源时，电流通过线圈产生磁场，磁场作用于铁芯，使得铁芯被吸引。
同时，动触点与固定触点之间的接触力减小，弹簧的压力使得动触点与固定触点闭合。
在这个状态下，继电器将执行闭合状态的控制功能。
2. 断开状态当继电器的线圈断电时，磁场消失，铁芯不再受到吸引力的作用，弹簧的压力将动触点与固定触点分离。
因此，继电器将进入断开状态，控制的电路将被打开。
三、工作过程示意图为了更好地理解电磁式继电器的工作原理，以下是一张示意图：（此处省略图片描述）1. 线圈接通电源，产生磁场；2. 铁芯受到吸引力，动触点与固定触点闭合；3. 线圈断电，磁场消失；4. 铁芯失去吸引力，弹簧将动触点与固定触点分离。
四、应用领域电磁式继电器在各个领域都有广泛的应用，特别是在工业控制、电动机控制和电子设备中被大量使用。
它可以实现电路的分断、连接、延迟和过载保护等功能。
五、优缺点分析电磁式继电器的优点包括：1. 输入功率和控制功率相互隔离，保证了控制系统的稳定性；2. 开关容量大，适用于高功率负载；3. 控制信号的电流较小，能够适应各种类型的控制设备。
然而，电磁式继电器也有一些缺点：1. 机械振动和碰撞会导致寿命缩短；2. 大功率负载时，容易产生电弧和火花，引起火灾危险；3. 发热问题，长时间工作时，温度升高，需要冷却。
六、结论综上所述，电磁式继电器是一种基于电磁吸引力的控制装置，通过电流产生的磁场来控制接点的开合状态。
电磁继电器工作原理
电磁继电器工作原理
电磁继电器是一种常用的电控制元件。
它由电磁铁和触点组成，可以控制高功率设备的开关。
其工作原理是利用电磁铁产生的磁场吸引或释放触点，从而完成开关过程。
电磁继电器的基本工作原理如下：
1. 激励回路：当电流通过电磁继电器的线圈时，会在其周围产生一个磁场。
这个磁场会吸引铁芯，使得铁芯靠近线圈，形成短路通路，电流得以通过。
2. 再换回路：当电流通过线圈时，触点上也会产生磁场。
这个磁场会改变触点的状态，使其闭合或打开。
当触点闭合时，电流能够流经触点；当触点打开时，电流无法流过。
具体来说，当电磁继电器处于未工作状态时，激励回路中电流为零，磁场产生的力量也消失。
此时，触点处于一个默认状态，可以是闭合或打开状态，取决于继电器的设计。
一般而言，处于未工作状态时，触点通常是闭合的。
当电流通过电磁继电器的线圈时，线圈产生的磁场会吸引铁芯，使其靠近线圈。
当铁芯靠近到一定程度时，触点也会随之被铁芯吸引，从而闭合。
此时，电流可以通过触点，完成连接。
这样，高功率设备的电路就得以通断。
当电流从线圈中断开时，磁场消失，铁芯也会失去吸引力，恢复到原来的位置。
触点也会随之打开，电路中的电流无法通过触点进行连接。
这样，高功率设备的电路就被切断。
由此可以看出，电磁继电器通过控制线圈电流的开闭状态，达到控制触点闭合或打开的目的。
它可以将低功率电路与高功率电路隔离，从而保护低功率电路，实现电路的开关控制。
继电器基础知识大全
继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
九年级电磁继电器知识点
九年级电磁继电器知识点电磁继电器是一种电气开关设备，广泛应用于各行各业。
它是由线圈和磁芯组成的，通过电流在线圈中产生的磁场来控制磁芯的位置，从而实现开关的闭合和断开。
电磁继电器具有大容量、远距离控制以及可靠性高等优点，因此被广泛用于电力系统、自动控制系统等方面。
本文将介绍九年级电磁继电器的相关知识点。
1. 电磁继电器的原理电磁继电器的工作原理是基于电磁感应现象。
当通过线圈的电流发生变化时，会产生磁场，这个磁场会吸引或排斥磁芯，使磁芯发生位移。
当线圈中的电流达到一定阈值时，磁芯会位移到触点处，从而闭合开关。
当电流变为零或变小到一定程度时，磁芯会回到初始位置，开关断开。
2. 电磁继电器的结构电磁继电器主要由线圈、磁芯、触点和保护壳组成。
线圈是继电器的核心部件，通过线圈中的电流产生磁场来控制触点的开合。
磁芯是线圈中心的部分，它的位置会随着线圈中的电流变化而变化，从而控制触点的状态。
触点是负责实际开关操作的部件，通过闭合和断开来实现电流的通断。
保护壳则是保护线圈、磁芯和触点，防止受到外界环境的影响。
3. 电磁继电器的分类根据使用的目的和工作方式，电磁继电器可以分为信号继电器和功率继电器。
信号继电器通常用于控制电路的开闭，如自动化控制系统中的逻辑控制。
功率继电器则用于控制大电流的通断，如电力系统中的开关设备。
在实际应用中，电磁继电器还根据触点数目、安装方式以及额定工作电源的特点进行分类。
4. 电磁继电器的应用电磁继电器广泛应用于电力系统、自动化控制系统、通信系统等方面。
在电力系统中，电磁继电器常被用作电力设备的控制和保护装置，如电动机起动器和断路器等。
在自动化控制系统中，电磁继电器可以实现复杂的逻辑控制，将各个子系统连接起来。
在通信系统中，电磁继电器被用来进行信号调制和解调、开关信号转换等操作。
5. 电磁继电器的特点和优势电磁继电器具有容量大、寿命长、操作可靠等特点。
由于电磁继电器的线圈和触点是独立的部件，因此电磁继电器能够承受较大的电流和电压。
继电器基础与电磁继电器
1.JZ15－44Z型中间继电器 （1）型号 SS型电力机车上装有JZ15－44Z型中间继电器。 其中；J一继电器；Z一中间；15一设计序号；44—4常开、4常 闭接点数；Z一直流控制。
继电器
（2）作用 该型继电器用在直流控制电路中，用来控制各种控制电器的
电磁线圈，以使信号放大或用一个信号控制几个电器。 （3）组成 主要由传动装置和触头（接点）装置组成。
继电器
第三章 继电器
传动装置：由拍合式电磁铁构成，带有吸引线圈。
触头装置：有两对主触头和一对联锁触头，均为桥式双断点，主 触头由衔铁控制，联锁触头由指示杆带动。
指示装置：带有恢复线圈，螺管式电磁铁和指示杆。 机械联锁：由钩子和扭簧组成。 （4）工作原理
正常工作时，红色指示杆埋在罩内，接地继电器的控制线圈无 电流，衔铁处于释放位置，指示杆被钩子勾住，接地继电器的 联锁触头处于常开位置。当机车主电路发生接地故障时，控制 电磁铁吸合动作带动触头切换有关电路，使主断路器跳闸切断 机车总电源，保护了主电路。与此同时，衔铁与钩子的尾部相 接触，迫使钩子克服扭簧的作用力，而使其顺时针旋转，使得 钩子不再钩住指示杆并在弹簧的作用下跳出罩外，显示机械动 作信号，同时联锁触头相应闭合，司机台上显示故障信号。
继电器
比较机构的作用是将输入量（或转换量）与其预设的
整定值进行比较，根据比较结果决定执行机构是否动作。 如：电磁继电器的反力弹簧等。当电磁力大于反力时，衔 铁吸合，接点动作；当电磁力小于反力时，衔铁不吸合， 接点不动作，没有输出。一般可以在比较环节上调整（整 定）继电器的动作值。
执行机构的作用是根据比较结果决定是否动作，执行
电力机车电器
继电器
relay
继电器
物理电磁继电器知识点
物理电磁继电器知识点物理电磁继电器是一种将电信号转换为机械动作的设备，它们被广泛应用于电力、电子、自动化和通信等领域。
在这篇文章中，我们将介绍物理电磁继电器的构造、工作原理、应用和维护知识点。
一、构造物理电磁继电器是由线圈、铁芯、触点和保护外壳等部分构成的。
其中，线圈是继电器的主要部分，它一般由铜绕成，用于生成磁场来引动铁芯；铁芯是继电器的灵魂，是磁通的承载者，可以将电信号转化为机械动作；触点是继电器的输出端口，用于开关电路；保护外壳是继电器的保护罩，用于阻止外界灰尘、水蒸气以及有害气体等对继电器内部构件的损害。
二、工作原理1. 原理当继电器电线圈中流入了电流时，就会产生一定的磁场，这个磁场会让铁芯产生吸力，并且将触点从一个位置吸引到另一个位置,完成节点的搭通断开。
继电器的开关位置，与其电线圈的电压、电流的关系叫做继电器的电参数。
当输入电流，移动的是铁芯，当继电器接到电阻小的有功负载时，设备就开始工作，这便是电磁继电器的工作原理。
2. 分类物理电磁继电器可以根据其用途和电器参数分为多种类型，常见类型包括常开继电器、常闭继电器、单相继电器和三相继电器等。
常开继电器的触点在常闭状态下保持开启，当电线圈加电后，触点变成常开状态；常闭继电器的触点在常开状态下保持闭合，当电线圈加电后，触点变成常闭状态；单相继电器是由单个继电器组成，适用于AC或DC电路；三相继电器由三个继电器组成，适用于三相AC电路。
三、应用物理电磁继电器广泛应用于电力、电子、自动化和通信等领域。
电力系统中，继电器被用于断路器控制、电压监测、电流保护等方面；在电子系统中，继电器被用于时序控制、开关控制、信号处理等方面；在自动化系统中，继电器被用于运动控制、压力控制、温度控制等方面；在通信系统中，继电器被用于电话交换机、计算机网络等方面。
四、维护物理电磁继电器的维护方法主要有三种：清洗、检修和更换。
清洗：由于环境的原因，继电器内部会聚集灰尘和杂质。
