冷凝器在线清洗装置
2019年JBT冷水机组水冷管壳式冷凝器胶球自动在线清洗装置
JB/T《冷水机组水冷管壳式冷凝器胶球自动在线清洗装置》Chiller condenser tube automatic on-line rubber ball cleaning equipment（征求意见稿）前言本标准由机械工业联合会提出。
本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。
本标准主要起草单位：深圳市勤达富节能技术有限公司华南理工大学本标准主要起草人：倪永刚、刘金平、张亚军、王海鹏、谭卫湘、刘雪峰、张永康、刘文飞。
本标准是首次制定。
1 范围本标准规定了冷水机组水冷管壳式冷凝器胶球自动在线清洗装置（包括发球机、收球器、胶球、电气控制器）的术语和定义、型号及参数系列、要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于冷水机组管壳式冷凝器，同时也适用于其管壳式蒸发器，其他行业的水冷管壳式换热器也可参使用。
2 规范性引用文件GB/T3280-2007 不锈钢冷轧钢板和钢带GB/T14975-2002 结构用不锈钢无缝钢管GB/T983-1995 不锈钢焊条GB/T7 碳素结构钢冷轧薄钢板及钢带GB/T8162-1999 大口径无缝钢管GB/T5117-1995 碳钢焊条DL/T581-1995 凝汽器胶球清洗装置和循环水二次过滤装置JB/T9633-1999 凝汽器胶球清洗装置TSGR0003-2007 特种设备安全技术规范HGT21637-1991 化工管道过滤器行业标准GB3797-2005 电气控制器GB/ 低压成套开关设备和控制设备智能型成套设备通用技术要求JB8654 淋水绝缘性能GB3216-1989 离心泵、混流泵、轴流泵和旋涡泵试验方法GB/T3853-1998 容积式验收试验GB5550-95 工业循环冷却水处理设计规范GB4343 视检或用直尺测量GB 191 包装储运图示标志3 术语和定义下列术语和定义适用用于本标准。
冷水机组水冷管壳式冷凝器胶球自动在线清洗装置Chiller condenser tube automatic on-line rubber ball cleaning equipment发球机将胶球送入水冷管壳式冷凝器中，胶球依靠水压差擦洗掉换热管内壁的污垢，在出口端通过收球器回收胶球至发球机形成一个清洗循环。
2019年JBT冷水机组水冷管壳式冷凝器胶球自动在线清洗装置
JB/T《冷水机组水冷管壳式冷凝器胶球自动在线清洗装置》Chiller condenser tube automatic on-line rubber ball cleaning equipment（征求意见稿）前言本标准由机械工业联合会提出。
本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。
本标准主要起草单位：深圳市勤达富节能技术有限公司华南理工大学本标准主要起草人：倪永刚、刘金平、张亚军、王海鹏、谭卫湘、刘雪峰、张永康、刘文飞。
本标准是首次制定。
1 范围本标准规定了冷水机组水冷管壳式冷凝器胶球自动在线清洗装置（包括发球机、收球器、胶球、电气控制器）的术语和定义、型号及参数系列、要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于冷水机组管壳式冷凝器，同时也适用于其管壳式蒸发器，其他行业的水冷管壳式换热器也可参使用。
2 规范性引用文件GB/T3280-2007 不锈钢冷轧钢板和钢带GB/T14975-2002 结构用不锈钢无缝钢管GB/T983-1995 不锈钢焊条GB/T7 碳素结构钢冷轧薄钢板及钢带GB/T8162-1999 大口径无缝钢管GB/T5117-1995 碳钢焊条DL/T581-1995 凝汽器胶球清洗装置和循环水二次过滤装置JB/T9633-1999 凝汽器胶球清洗装置TSGR0003-2007 特种设备安全技术规范HGT21637-1991 化工管道过滤器行业标准GB3797-2005 电气控制器GB/ 低压成套开关设备和控制设备智能型成套设备通用技术要求JB8654 淋水绝缘性能GB3216-1989 离心泵、混流泵、轴流泵和旋涡泵试验方法GB/T3853-1998 容积式验收试验GB5550-95 工业循环冷却水处理设计规范GB4343 视检或用直尺测量GB 191 包装储运图示标志3 术语和定义下列术语和定义适用用于本标准。
冷水机组水冷管壳式冷凝器胶球自动在线清洗装置Chiller condenser tube automatic on-line rubber ball cleaning equipment发球机将胶球送入水冷管壳式冷凝器中，胶球依靠水压差擦洗掉换热管内壁的污垢，在出口端通过收球器回收胶球至发球机形成一个清洗循环。
冷凝器在线清洗技术及其应用
【 摘 要 】 分析了空调冷水机组制冷效率下降的原因。 对提高冷机效率的传统方案和冷凝器在线清洗装置的应用效果进行了对
比 。冷 凝 嚣在 线 清 洗装 置利 用循 环 水 系统 的 自身压 力 ， 实现 了冷 机 正 常 运 行 工 况 下 冷 凝 器 的 在 线 清 洗 ， 有 方便 管理 、 行 稳 定 、 具 运 节 能 降耗 、 少污 染 的 优 点 。 最 后 以某 工 程 为 实 例 ， 算 分 析 了该 装 置 的 节 能 效 果 。 减 计
【 ｂ ｔ ｃ］ｈｓ ａｅ ａａ ｚｓｈ ｒａｏ ｆｒ ｅｌ ｉｇ ｎ ｅ ｉｅ ｔ ｎｅ ｃ ｎｙ ｆｉｃｎ ｉｏ ｉｇ ｈｌｒ． ｃｍｐｒｓ ｅ Ａ ｓｒ ｔＴ ｉｐ ｐｒ ｎｌ ｅ ｔｅｅｓｎ ｏ ｄｃｉ ｎ ｏ ｒｆｇｒ ｉ ｆ ｉ ｃ ｏ ａ ｏ ｄｔ ｎｎ ｃｉｅｓ ｔｏ ａｅｔ ａ ｙ ｎ ｒ ａｏ ｉ ｅ ｒ ｉ ｌ Ｉ ｈ
值 ：． ４ ｎ・ ／ 。 Ｏ０ ２Ｋｋ 而使 冷水 主机 的 （ 机效 率） ４ｒ Ｗ 制冷 下降 ， 进 而增 加能 耗 。
（． １ 中国中元 国际工程公 司， 京 北 １０ ８ ； ． ００ ９ ２中国核 电工程有 限公 司， 北京 １０ ４ ） ０ ８０
Ｆ ＮＧ ｏ ｙ ’ Ｗ ＡＮＧ ａ ｇ ， ＨＡＯ ｉ － ｉ Ｅ Ｇｕ － ｕ ， Ｆｎ￣Ｚ Ｊａ ｑ
（． ｈｎ ｌＰ ｎｅ ａｉｎｌ ｎ ｉｅｒ ｇＣ ｒｏａｏ ， ｉｎ １ ０ ８ ，ｈｎ ； ，ｈｎ １Ｃ ｉａＰ ＲＩｔｒ ｔ ａＥ ｇｎ ｅｉ ｏｐ ｒｔ ｎＢｅ ｉｇ ０ ０ ９Ｃ ｉａ ２Ｃ ｉａＮｕ ｌａｐ ｗ ｒ ｎ ｉｅｒ ｇＣ ｒｏａｉｎＢ ｉｎ ｎ ｏ ｎ ｉ ｊ ｃｅｒ ｏ ｅ Ｅ ｇｎ ｉ ｏ ｒｔ ， ｅ ｉｇ ｎ ｐ ｏ ｊ １０ ４ ，ｈｎ ） ０ ８ ０Ｃ ｉａ
冷凝器在线清洗装置HCTCS介绍
热传导率W(m k)
0.4-0.7 0.2-0.5 0.6-0.8
0.08-0.1
3-7 1.2
40-70 370-420
17‖
GB/T 18430.1-2007 4.3.2.2 名义工况的其他规定
a）机组名义工况时的 蒸发器水侧污垢系数为 0.018m2·℃/KW，
冷凝器水侧污Leabharlann 系数为 0.044m2·℃/KW胶球在线清洗技术
在中央空调冷水机组中的应用
何艳平
深圳市勤达富流体机电设备有限公司 中国深圳 2011年11月
第一篇 公司简介 第二篇 污垢对冷水机组COP制冷系数(耗能)的影响 第三篇 胶球在线清洗装置HCTCS——取代定期机 械捅刷，使冷凝器管始终处于洁净状态
2‖
第一篇、公司简介
3‖
我司致力于：
给水、排水系统
B
节能设备、工程 A
成套设备 供应商
C 中央空调系统
蒸汽热水系统 E
D 工业配套
4‖
自主开发、销售、服务
冷水机组水冷管壳式冷凝器胶球自动在线清洗装置HCTCS(取得3项国家专利)
专利产品
变频稳压供水系统装置 VBS
中央空调一、二次变频控制系统VKS 5‖
国内外多家知名品牌签约代理商
24.8%
数据来源于美国冷暖空调工程师协会2000年手册
19‖
美国空调制冷学会(ARI)的1997导则E第4.3条指出：
换热器水侧的污垢热 阻对空调和制冷设备的性 能有显著影响，
冷凝温度升高1℃，冷 水机组性能约降低4%。
20‖
It is said that 4.3 item of “1997 GUIDELINE for FOULING FACTORS: A SURVEY OF THEIR APPLICATION IN TODAY'S AIR CONDITIONING AND REFRIGERATION INDUSTRY” of AIR-CONDITIONING & REFRIGERATION INSTITUTE OF U.S.A.: Water-side fouling of heat exchangers can have a significant impact on the performance of air-conditioning and refrigeration equipment. For example, a water-cooled water chilling refrigeration system operating fully loaded at temperature of 7℃leaving chilled water, 35 ℃ leaving condenser water, and with clean tubes might have a saturated suction temperature of 6 ℃ and a saturated discharge temperature of 36 ℃ (6/36 ℃), resulting in operation at 0.60 kw/ton. If evaporator and condenser both acquire water-side fouling of 4.4 x 105 m2 . ℃ /W, operating conditions might be expected to move to 5/37 ℃ resulting in 0.65 kw/ton; thus increasing operating costs by 8.3%. The impact could be greater or less than this, depending on the type and amount of tube surface used in condenser and evaporator. According to calculation of performance for a refrigeration cycle, the COP of a chiller decreases as evaporation temperature decreases 1 ℃ 10% more than condensation temperature increases 1 ℃. So, the COP of a chiller decreases 4% as condensation temperature increases 1 ℃.

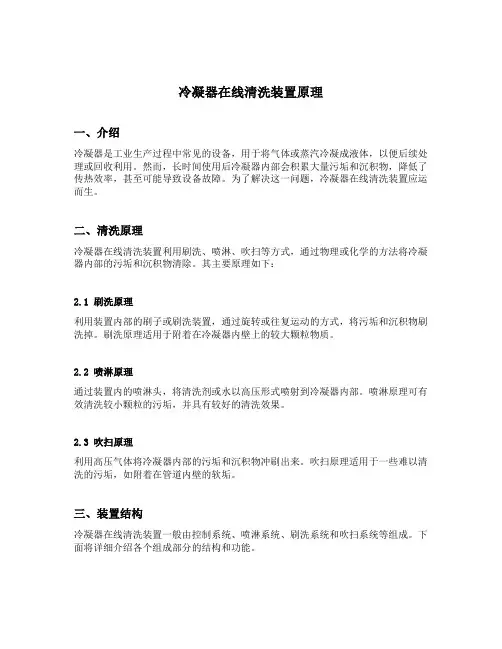

冷凝器在线清洗装置原理
冷凝器在线清洗装置原理一、介绍冷凝器是工业生产过程中常见的设备，用于将气体或蒸汽冷凝成液体，以便后续处理或回收利用。
然而，长时间使用后冷凝器内部会积累大量污垢和沉积物，降低了传热效率，甚至可能导致设备故障。
为了解决这一问题，冷凝器在线清洗装置应运而生。
二、清洗原理冷凝器在线清洗装置利用刷洗、喷淋、吹扫等方式，通过物理或化学的方法将冷凝器内部的污垢和沉积物清除。
其主要原理如下：2.1 刷洗原理利用装置内部的刷子或刷洗装置，通过旋转或往复运动的方式，将污垢和沉积物刷洗掉。
刷洗原理适用于附着在冷凝器内壁上的较大颗粒物质。
2.2 喷淋原理通过装置内的喷淋头，将清洗剂或水以高压形式喷射到冷凝器内部。
喷淋原理可有效清洗较小颗粒的污垢，并具有较好的清洗效果。
2.3 吹扫原理利用高压气体将冷凝器内部的污垢和沉积物冲刷出来。
吹扫原理适用于一些难以清洗的污垢，如附着在管道内壁的软垢。
三、装置结构冷凝器在线清洗装置一般由控制系统、喷淋系统、刷洗系统和吹扫系统等组成。
下面将详细介绍各个组成部分的结构和功能。
3.1 控制系统控制系统是整个清洗装置的核心，负责控制清洗的时间、流程和参数。
其主要包括PLC控制器、人机界面和传感器等。
通过控制系统，可以实现装置的自动运行和全程监控。
3.2 喷淋系统喷淋系统包括喷淋头、水泵、管道和喷嘴等。
喷淋头负责将清洗剂或水以高压形式喷射到冷凝器内部，水泵提供所需的压力，管道和喷嘴用于传输和喷射流体。
喷淋系统可以根据清洗需求进行调整，如调节喷淋方向、角度和流量等。
3.3 刷洗系统刷洗系统通常由电机、减速器和刷子等组成。
电机通过减速器驱动刷子进行旋转或往复运动，从而实现对冷凝器内壁的刷洗。
刷洗系统可根据冷凝器的形状和尺寸进行调整，以达到最佳清洗效果。
3.4 吹扫系统吹扫系统主要由高压气体供应装置和吹扫管道组成。
高压气体供应装置负责提供足够的气压，吹扫管道将高压气体引入冷凝器内部，以冲刷出污垢和沉积物。
冷凝器在线清洗简介
冷凝器在线清洗系统是用直径大于等于冷凝器铜管内径的弹性海绵球，通过机械方式对冷凝器作定时擦洗。
步骤：1、注入：利用水泵的压力将回收器中海绵球注入到冷凝器进水管。
2、管道清洗：球体进入管道后对冷凝器管道内壁进行擦拭，以清除管内的软垢、泥污、油污、微生物等沉淀物。
海绵球冲刷铜管后，随水流运动暂留在球水分离器中。
3、回收：通过微机控制，启动水泵将球带入回收器中。
冷凝器铜管内壁得到彻底、有效且长期不断的清洗，主机换热效率提高，耗电量下降，运行成本降低，节能率7%~20%冷凝器在线清洗示意流程图参见下图：一、结垢和污染成因：1、水垢：Ca、Mg离子浓度高，碳酸化合物高温后析出沉淀形成水垢，并逐渐加厚。
2、有机物、微生物及菌藻类生成，吸附在冷凝器管壁上。
3、泥沙、灰尘、油污及水结晶等黏附在冷凝器管壁上。
二、污垢带来的问题：制冷效率下降，能耗增加。
三、传统解决方法及存在问题：化学水处理+定期机械捅炮，制冷效率逐渐下降，主机能耗增加。
a.人工捅炮费时、费力，需要停机。
b.人工捅炮会排放大量污水，造成环境污染。
c.冷却水循环系统水温高，适合微生物菌藻类的繁殖，传统人工清洗不能有效阻止其生长，当菌藻类和微生物泥繁殖到一定的程度，就会阻碍水流和热交换。
d.人工捅炮所使用的化学药剂会加快主机老化，缩短冷凝器换热管使用寿命，从而隐形增加运行成本。
即使进行人工捅炮，后期随着水垢的增长，小温差会逐渐加大，相应的冷凝压力也会上涨。
冷凝器在线清洗优势1、替代传统人工捅炮，节省工时、减少工作量。
2、简单可靠，自动运行。
3、空调主机节能7~20%。
4、减少化学药剂投入和使用，延长设备寿命，减少环境污染。
冷凝器在线清洗产品特点及优势概述1. 送、回球无排气排水。
减少气蚀、气堵和水耗，系统更经济环保。
2. 无回球死角的分离器专利技术，在空间局限环境使用。
3. 专利技术，无回球死角、无滞留；减小体积，减轻重量，安装便捷、安全。
是目前国内外同类产品的领先技术。
冷水机组小球清洗装置产品性能特点说明
利用水泵将胶球注入主管道系统 （需要动力） 无过滤器，新机调试后，需要通炮；
发球数量少，必须多次清洗才能完 全覆盖所有铜管；
16
2、YTCS与管道式清洗实际成本分析
机型 采购成本 设计、安装等内容 管道式小球清洗装置需 要图纸设计费用,现场管 道的切割及安装，装配 采购成本 DN50或者DN60的配管若 干，配电箱电缆线几十 米，安装固定使用的混 凝土基础，人工成本等； 预计间接费用 实际成本
YTCS管道式自动清洗装置： 1、约克自有品牌，售后服务与主 机一致由约克提供； 2、售后响应较慢，无责任归属问 题，不影响业主使用； 3：需要拆机，影响产品部件使用 寿命；
13
7、大小管解决方案
约克冷凝器大小 管是约克主机独 有的技术特点， 即1寸管和3/4寸 管同时存在。
YTCS集成式自动清洗装置： 能够提供独有的使用清洗设备的解决 方案；
YTCS管道式自动清洗装置： 能够提供独有的使用清洗设备的 解决方案；
14
三、YTCS-WB端盖式与管道式差异分析
1、YTCS-WB端盖式与管道式应用特点差异 2、YTCS-WB端盖式与管道式成本分析
15
1、YTCS-WB和YTCS管道式应用特点差异
端盖机 设计 采购 方式 价格 安装 只需要暖通专业 可主机自带，无需另外单独招标 管道式 暖通专业、给排水专业、供电专业、 土建专业 一般由工厂公司采购，价格竞争激 烈
管道式
30000
采购成本 +30000
YTCS-WB 采购成本 随新机出厂，无需安装 端盖式
0
采购成本+0
17
四、YTCS与竞争对手对比说明 • 目前小球清洗行业的竞争激烈，各个品牌 之间有不同工作原理、设备结构、性能等 差异，其中管道式小球清洗，YTCS的主要竞 争对手为：天睿、福尔沃、马顿等； • YTCS-WB的竞争对手为：开利，麦克维尔等；
RCCS的工作原理、技术优势及在我公司应用前景
3 实施 RCCS 后能效分析
机组凝汽器安装 RCCS 后，凝汽器水侧清洁系数长期维持 在 0.85 以上，且强化换热，凝汽器端差冬季保持在 80C 左右，春 秋季保持在 70C 左右，夏季保持在 60C 左右，凝汽器真空度显著 提高。 3.1 按月平均数据计算增发电量
根据汽轮机背压-功率修正曲线及水蒸汽热力特性表计算
功率修正系数
安装 前
0.964 0.955 0.933 0.955 0.955 0.953 0.942 0.942
安装 后 1.00
0.988 0.992 0.967 0.961 0.961 0.957 0.957
发电功 率
月发电量
增加发电 量
MW 万 Kwh
kwh
1.836 1.979 2.052 1.959 2.038 2.182 1.979 1.886
1 RCCS 工作原理
冷凝器实时在线清洗及强化换热高性能系统装置英文 Re⁃ al-time online condenser cleaning and enhance heat transfer system 简称为 RCCS。它的工作原理是在冷凝器每根换热管内安装 RCCS 装置，当机组运行时，利用循环水自身的流速驱动 RCCS 装置的旋转部件，长期在换热管内不停地快速旋转，改变管内 水的层流为紊流状态，破环水垢的形成机理，变被动除垢为主 动除垢，同时强化换热，大幅度提高冷凝器的换热系数 20% 以上。 1.1 RCCS 提高冷凝器真空
胶球清洗
较强 无 较弱 强 无 是 无 较长 否 维持 维持 维持 维持 维持 维持 较易
化学清洗 高压水枪
无 无 强 强 有 否 腐蚀 短 是 增加 下降 下降 提高 维持 维持 困难
胶球在线清洗技术规格要求
HCTCS冷凝器胶球自动在线清洗装置技术规格要求（带▲项为必须满足项）冷水机组每台配置一台冷凝器胶球自动在线清洗装置，每台清洗装置包括发球机、捕球器、控制器、胶球、过滤器、缓释化学药剂、远程监测系统、水流传感器、阀管件等部分组成。
为了收发清洗球水流回路控制的稳定和可靠性，要求要利用水压差的机械控制方式,两管式系统。
选用品牌HANDFOS (勤达富)、TAPROGGE（上海达极）、BALL TEC (怡和JEC)▲设备参数选择如下：①发球机：发球水量≥7L/S，扬程≥20m，发球时间≤3S；②捕球器：局部阻力≤0.5m，工作时无废水排放；③清洗系统收发球水流回路选用两管、水压差机械控制方式；④为确保清洗系统运行可靠，应具备实时监测、记录小温差能力；⑤系统承压1.6MPa，供电规格380/3/50；⑥清洗系统需在冷凝器或蒸发器进水口前端配置过滤器，滤网孔径≤1.5mm,整机系统阻力＜0.5m；⑦需自带化学水处理系统；详细如下：1. ▲发球机：要求设计简单，运行可靠，故障率低，维护维修简单。
发球时水流量应不小于7L/S，扬程不小于20m（提供工作点曲线）发球机应设有排气装置和排水装置，发球机应设有加球和放球装置,所有过流部件要求材质为SS304不锈钢。
收发清洗球水流回路控制利用水压差机械控制方式, 清洗装置管路配置为可靠性高的二管形式。
2. ▲捕球器：应保证正常回收胶球，局部阻力损失控制在0.5M以内（要有计算书）。
使用中不漏球，不积球。
要有压差表显示收球机滤网前后的压差。
收球滤网的材质应采用SS304不锈钢，有检修孔。
3. 控制器：每台冷凝器胶球自动在线清洗装置配置一个控制器，现场可调整频率和周期，可手动起停。
4. 清洗球：胶球的主要材料为天然改性橡胶，耐化学水处理药剂的腐蚀，耐磨，质地柔软富于弹性。
清洗胶球的湿态直径要比换热管内径大1~2mm。
5. ▲过滤器：冷凝器或蒸发器进水口前端配置篮式过滤器，滤网孔径≤1.5mm，整机系统阻力＜0.5m6. 缓释化学药剂：对冷却水系统添加能够缓慢释放的缓蚀剂，阻垢剂，杀菌剂7. 远程监测系统：应用GPRS将系统运行参数远传至监测中心，用于实时监控系统运行动态。
RCCS原理 在线清洗强化换热装置
相对化学清洗、高压水清洗、胶球清洗、毛刷清洗等传统方法的技术优势，借助RCCS 原理对电力行业发电机组进行污垢处理的在线清洗强化换热装置，除污效果更优的同时不会损坏机械的使用，是如今选用的主要设备对象。
RCCS工作原理：
在凝汽器每根换热管内安装装置，当机组运行时，无需外加动力，利用循环水自身的流速驱动装置的旋转部件，长期在换热管内不停地快速旋转，改变管内水的层流为紊流状，破坏水垢的形成机理，摆脱了传统的被动清洗除垢概念，变被动除垢为主动防垢，同时强化换热，大幅度提高凝汽器的换热系数K值。
该装置在线清洗技术成熟性与先进性
1汽轮机组凝汽器在运行中换热管的清洁度会不断下降，使得凝汽器端差劣化，而端差是影响凝汽器真空的重要方面，是反映凝汽器中蒸汽与冷却循环水之间热交换能力的一个重要指标，同等工况下端差的下降将直接提高机组发电效率。
2、装置是在每根换热管里满管安装，全覆盖，无死角，在线连续清洗和强化换热同步实现，既保证了换热管始终干净无垢，又大大增强了换热管内壁对流换热能力，使凝汽器整体换热效果增强，远高于换热管为光管时状态，即设计状态。
装置在运行中因受到循环水冲刷和螺旋线型前进的水流的双向反作用力相互作用，一直在换热管轴心附近高速旋转并不停地小幅度高频率摆振，拥有较强自清洁能力。
装置还免除了胶球清洗装置人工操作的随意性和能耗，减少加药量，减轻换热管垢下腐蚀，免除头疼的停机清洗工作，持续经济效益巨大，相较于传统胶球清洗系统有很大优势。
上述内容仅供参考，了解更多信息，可咨询南京高和环境工程有限公司。
冷凝器在线清洗装置HCTCS介绍讲义
D 工业配套
4‖
自主开发、销售、服务
冷水机组水冷管壳式冷凝器胶球自动在线清洗装置HCTCS(取得3项国家专利)
专利产品
变频稳压供水系统装置 VBS
中央空调一、二次变频控制系统VKS 5‖
国内外多家知名品牌签约代理商
6‖
国内外多家知名品牌签约代理商
7‖
从1999年走来，感谢一路上有您的支持
意法半导体
冷凝器在线 清洗装置
HCTCS介绍
第一篇 公司简介 第二篇 污垢对冷水机组COP制冷系数(耗能)的影响 第三篇 胶球在线清洗装置HCTCS——取代定期机 械捅刷，使冷凝器管始终处于洁净状态
2‖
第一篇、公司简介
3‖
我司致力于：
给水、排水系统
B
节能设备、工程 A
成套设备 供应商
C 中央空调系统
蒸汽热水系统 E
11‖
冷水机组的制冷原理
12‖
问题
解决方案 在线清洗
13‖
污垢对冷水机组COP(耗能)的影响
新机冷凝器管内壁洁净
14‖
冷凝器管内壁积累大量水垢、污垢、生 物污泥，使冷凝器的传热效率降低。
15‖
16‖
水垢 生物污泥
腐蚀物 母材
组成
碳酸盐垢 硅酸盐垢 磷酸盐垢
生物薄层（水分占90%左右）
Fe2O3 Fe2O4 碳钢
美国空调制冷学会(ARI)的1997导则E 第4.3条 指出：换热器水侧的污垢热阻对空调和制冷设备的 性能有显著影响，
例如水冷式冷水机组满负荷运行时，换热管管壁 为清洁状态，冷水的出水温度为7 ℃ ，冷却水离 开冷水机组的温度为35 ℃ ，冷水机组制冷剂的冷 凝温度为36 ℃ ，蒸发温度为6 ℃ ，其能耗系数 为0.60kw/tom。如果冷凝器和蒸发器水侧的污垢热 阻均为 4.4 x 10-5m2 ℃ / W，则制冷剂的冷凝温 度升高为37 ℃ ，蒸发温度降低为5 ℃ ，其能耗 系数为0.65kw/ton，即运行费用增加了8.3%，实际 的影响由于冷凝器和蒸发器换热管的形式不同可能 会有些许不同。根据对制冷循环的性能计算可知蒸 发温度降低1 ℃使冷水机组性能降低的数值比冷凝 温度升高1℃使冷水机组性能降低的数值高10%。因 此可以认为:
(小球系统)水冷冷凝器清洗装置标准解读
冷凝器胶球自动在线清洗装置工作原理 如图1所示，通过发球机将胶球送入水冷管 壳式冷凝器中，胶球依靠水压差随冷却水在 换热管内流动，通过与换热管内壁的摩擦， 从而擦洗掉换热管内壁的污垢，在出口端通 过捕球器回收胶球至发球机形成一个清洗循 环，并通过电气控制器控制清洗频率，达到 自动在线定期清洗功能，保证冷凝器的清洁 度，降低污垢热阻，提高传热系数的装置。 清洗装置的工作原理见图1 和图2。
中国电力企业联合会预计2010年全社会用 电量将达到4.17×10
12
kWh。 根据以上数据
推算，2010年度冷水机组的全年耗电量约占 全社会用电量的1%。冷水机组巨大的能量消 耗，引起了社会各界的广泛关注。
5‖
尽管冷水机组的冷却水、冷冻水系统大部
分都作了化学水处理，但由于目前我国没有针
对中央空调冷水机组循环水处理行业标准。
10
kWh计算，可以推算由于冷水机组冷凝器
9
污垢热阻原因导致全国冷水机组多耗电约为3.2 ×10 kWh--4.07×10 kWh，约占全社会发 电量的万分之八到千分之一。巨大的能耗及相应 的节能潜力引起了广泛的关注。
9
23‖
一、 水冷冷水机组管壳式冷凝器
胶球自动在线清洗装置
24‖
胶球自动在线清洗技术，最早于1927 年美国人 HenryF.Schmidt发明，并于1931年取得了美国专 利 。最早用于美国费城的西屋电厂的凝汽器的换 热管连续清洗。后经德国人TAPROGGE的推广， 在上个世纪全球包括我国在内的火电厂凝汽器已是
热阻值小于 0.344m2· ℃/kW 。
注：GB50050 —2007 工业循环水处理设计规范[S] 2007 8‖
该规范比较适合中大型工业企业，有健全
大机组主冷凝器的在线反冲洗
第 ５期
韩广明等 ． 大机组主冷凝器 的在线反 冲洗
２９ ９
至最 低 允 许 负荷 ， 确认 此 时 的 转速 、 空 、 汽温 真 排
度 、 轮 机油动 缸行 程 、 汽 主冷 凝器 冷却 水进 出 口温
且 开 始 明显 在 一０００Ｍ ａ到 一００５ Ｐ ．４ Ｐ ．４ ａ间 波 Ｍ 动 。压 缩 机被 迫 减 负 荷 运 行 ， 装 置 的 整 体 负 荷 全 下降 了约 ８ 。遂 决定 按 照 上 述方 案 对 氮 压 机 的 ％ 主冷凝 器进 行 在线 反 冲洗 。２０ ０８年 ６月 ３ ０日， 借
２０ ０ ９年 １ 月 ０
第３ ２卷第 ５ 期
Ｓ ａｅＮｉ ｏ ｅ ｏ ｓＦｅｔ ｉｅ ｎ ｕｓｎ ｃ ｌ ｔ ｇ ｎ ｕ ｒｉ ｚ ｒＩｄ ｔ ｒ ｌ
怠 舷
０ｃ ． ０ ９ ｔ２ ｏ Ｖｏ ． ２ Ｎｏ． Ｉ３ ５
大 机 组 主 冷 凝 器 的在 线 反 冲 洗
韩广明 葛建刚 周海 鹏
向冲洗 。
冷却 水 出１ ： ３阀
轮机 的排气 压力 上升 ， 主冷 器 的真 空下 降 ， 轮机 汽 的负荷 加重 ， 效率 下 降 。
２ ０ 年 ４月到 ６月 ， ０８ 氮压 机 的真空 由初 期 的
一
反 冲排 放阀
冷 却 水 进 口
反冲排 放阀
００ ７ Ｐ 逐 步 下降 到 一０ ０ ０ ａ 空压机 真 空 ．６ Ｍ ａ ． ＭＰ ， ４
图 １ 主 冷凝 器 反 冲示 意
由初期 一０ ０ １ ａ 逐 步 下 降到 一００ ７ Ｐ 。其 ．７ ， ＭＰ ．５ ａ Ｍ 中以氮 压机 的 真空 对 装 置 的影 响最 大 ， 装 置 被 全
冷凝器自动在线清洗装置,安装、操作及运行维护说明书
冷凝器自动在线清洗装置安装、操作及运行维护说明书目录一、设备介绍 (2)二、设备安装要求 (2)1、安装示意图 (2)2、安装注意事项 (2)三、设备操作说明 (3)1、操作说明 (3)2、面板操作图 (4)3、手动操作要领 (4)4、自动操作要领 (4)5、胶球的投放与清洗 (5)四、系统故障分析 (5)五、安装说明和使用注意事项 (6)一、设备介绍冷凝器自动在线清洗装置采用100%纯物理方法，利用系统自带水泵发球及收球，阀球时：泵开启，发球室中球阀开启，水阀关闭，此时，装球器内的球经过水泵，从水泵的出口输入到主机冷凝器内，进行清洗，清洗完后，清洗球通过扑球器滤网拦截，清洗球回到发球室中，如要连续清洗，请保证第一次清洗周期动作，不断的对系统进行清洗，时间可设定为30-60分钟；当大循环清洗完成后，关闭电动球阀，开启电动蝶阀，开始收球，时间控制在5-10分钟，100%将清洗胶球收到装球室内后，关闭水泵，系统停止工作，等下次周期清洗工作启动。
本装置清洗球从注球器发送到冷凝器中，依靠水流产生的冲刷力和胶球与换热管内壁产生的摩擦力擦洗掉换热管内壁的水垢、污垢以及微生物膜。
在冷却水出口端通过回球器利用水流力学原理将球回收至注球器，从而完成清洗循环。
可设置清洗频率或时间，以及随空调主机的开启自动运行功能，实现全自动在线清洗。
始终保持冷凝管内壁洁净，从而提高了冷凝器的热交换效率，降低能耗，提高能效，节省能源。
二、设备安装要求1、安装示意图2、安装注意事项（1）安装检查安装前应检查泵和电机有无损伤，检查紧固件紧固情况。
管道重量不应加在水泵上，以免使泵变形。
安装时必须拧紧地脚螺栓。
安装时必须把法兰对接螺栓拧紧。
安装后拨动电机风叶，叶轮应无摩擦声或卡死现象。
（2）启动点动电机，检查转向，从电机叶轮侧看，应为顺时针方向。
（注意：不能长时间在阀门关闭的情况下运转。
）点动电动阀，检查是否开/关到位。
（3）安装要求1、依照设备尺寸、技术要求安装设备，并预留管道安装的位置；2、根据设备参数要求供电；3、看清楚水流方向安装。
冷凝器胶球清洗装置原理
冷凝器胶球清洗装置的原理是利用胶球的物理特性，通过循环水系统将胶球送入冷凝器中，利用水流的作用对冷凝器内壁进行擦洗，从而清除内壁上的污垢和微生物。
具体来说，该装置由发球器、收球器、胶球、循环水系统和控制系统等部分组成。
在装置运行过程中，首先由发球器将胶球放入循环水系统中，胶球随着水流进入冷凝器进水端，由于水压的作用，胶球被挤压通过冷凝器的换热管内壁，对管内壁进行擦洗。
擦洗过程中，胶球会吸附管内壁上的污垢和微生物，并将其带出冷凝器。
然后，胶球随水流进入收球器内，由收球器将胶球回收至储球室，完成一次清洗循环。
该装置可以通过微电脑控制程序设置清洗频率、时间和次数等参数，实现全自动在线清洗功能。
清洗过程中不需要停机或减负荷，可以在不影响机组正常运行的情况下完成清洗工作。
清洗后的胶球经过回收和再利用，可以实现资源的节约和环保。
总之，冷凝器胶球清洗装置的原理是利用胶球的物理特性和循环水系统的水力作用，对冷凝器内壁进行擦洗，清除污垢和微生物，保证机组的高效运行并延长使用寿命。
自-中央空调冷凝器胶球清洗方案
