RS232转485

合集下载

RS232-RS485转换

RS232-RS485转换

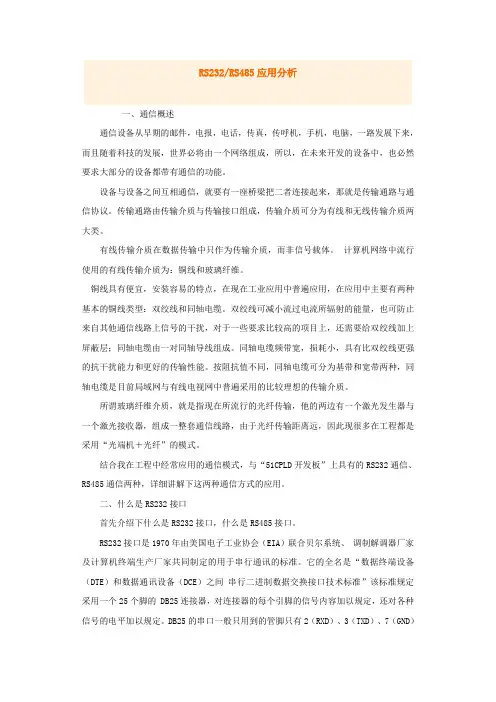

RS232/RS485应用分析一、通信概述通信设备从早期的邮件,电报,电话,传真,传呼机,手机,电脑,一路发展下来,而且随着科技的发展,世界必将由一个网络组成,所以,在未来开发的设备中,也必然要求大部分的设备都带有通信的功能。

设备与设备之间互相通信,就要有一座桥梁把二者连接起来,那就是传输通路与通信协议。

传输通路由传输介质与传输接口组成,传输介质可分为有线和无线传输介质两大类。

有线传输介质在数据传输中只作为传输介质,而非信号载体。

计算机网络中流行使用的有线传输介质为:铜线和玻璃纤维。

铜线具有便宜,安装容易的特点,在现在工业应用中普遍应用,在应用中主要有两种基本的铜线类型:双绞线和同轴电缆。

双绞线可减小流过电流所辐射的能量,也可防止来自其他通信线路上信号的干扰,对于一些要求比较高的项目上,还需要给双绞线加上屏蔽层;同轴电缆由一对同轴导线组成。

同轴电缆频带宽,损耗小,具有比双绞线更强的抗干扰能力和更好的传输性能。

按阻抗值不同,同轴电缆可分为基带和宽带两种,同轴电缆是目前局域网与有线电视网中普遍采用的比较理想的传输介质。

所谓玻璃纤维介质,就是指现在所流行的光纤传输,他的两边有一个激光发生器与一个激光接收器,组成一整套通信线路,由于光纤传输距离远,因此现很多在工程都是采用“光端机+光纤”的模式。

结合我在工程中经常应用的通信模式,与“51CPLD开发板”上具有的RS232通信、RS485通信两种,详细讲解下这两种通信方式的应用。

二、什么是RS232接口首先介绍下什么是RS232接口,什么是RS485接口。

RS232接口是1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的 DB25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。

RS232转RS485电路图

RS232转RS485电路图

产品资料:RS232/422/485光纤调制解调器/sort.asp 电路资料:电子发烧友网站(转载)RS232转RS485电路图/article/88/131/101/2007/200706095360.html本图为R232转RS485的通讯电路转换图点击查看放大的图纸自制无源RS232-485转换器一、RS-232、RS-422与RS-485的简单介绍RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会(EIA)制订并发布的。

RS-232在1962年发布,命名为EIA-232-E,作为工业标准,以保证不同厂家产品之间的兼容。

其传送距离最大约为15米,最高速率为20kb/s,并且RS-232是为点对点(即只用一对收、发设备)通讯而设计的。

所以,RS232只适合于本地通讯使用。

RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到1200米(速率低于100kb/s时),并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。

为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以RS作为前缀,所以在通讯工业领域,仍然习惯将上述标准以RS作前缀称谓。

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。

二、自制RS232-485转换器电路图:RS232-485转换器主要包括了电源、232电平转换、485电路三部分。

RS232-RS485转换

RS232-RS485转换

RS232-RS485转换RS232接口与单片机AT89C51的电路连接RS 232是一种串行数据接口标准,是目前最常用的串行接口标准,用于计算机与计算机之间、计算机与外设之间的数据传输。

RS 232串行接口总线适用于设备之间通信距离不大于15 m,传输速率最大为20 KB/s。

RS 232串口是通过ST公司生产的ST3232EAR来实现的。

ST3232EAR是一种把电脑的串行口RS 232信号电平(-10V,+10 V)转换为单片机所用到的TTL信号电平(O V,+3.3 V)的芯片。

它的内部结构由三部分组成:第一部分是电荷泵电路,由1~6脚和4只电容构成。

其功能是产生+12 V和-12 V两个电源,为RS 232串口提供电平的需要。

第二部分是数据转换通道,由7~14脚构成2个数据通道。

其中,13脚(RR-IN1)、12脚(R-OUT1)、11脚(T-IN1)、14脚(RT-OUT1)为第一数据通道;8脚(RR-IN2)、9脚(R-OUT2)、10脚(T-IN3)、7脚(T-OUT2)为第二数据通道。

TTL/CMOS数据从TR-IN1,T-IN2输入转换成RS 232数据,从RT-OUT1,RT-0UT2送到电脑DP9插头;DP9插头的RS 232数据从RR-IN1,RR-IN2输入转换成TTL/CMOS数据后,从RT-OUT1,RT-OUT2输出。

第三部分是供电,由15脚GND、16脚VCC(+5 V)构成。

图7.2 通信模块(2)RS232接口与RS485接口的转换RS232-485转换器主要包括了电源、232电平转换、485电路三部分。

本电路的232电平转换电路采用了NH232或者也可以直接使用MAX232集成电路,485电路采用了MAX485集成电路。

为了使用方便,电源部分设计成无源方式,整个电路的供电直接从PC机的RS232接口中的DTR(4脚)和RTS(7脚)窃取。

PC串口每根线可以提供大约9mA的电流,因此两根线提供的电流足够供给这个电路使用了。

232转485原理图

232转485原理图

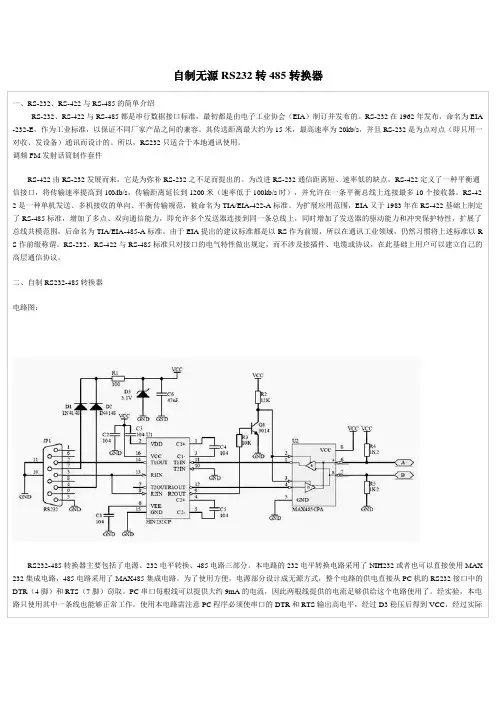

自制无源RS232转485转换器一、RS-232、RS-422与RS-485的简单介绍RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会(EIA)制订并发布的。

RS-232在1962年发布,命名为EIA -232-E,作为工业标准,以保证不同厂家产品之间的兼容。

其传送距离最大约为15米,最高速率为20kb/s,并且RS-232是为点对点(即只用一对收、发设备)通讯而设计的。

所以,RS232只适合于本地通讯使用。

调频FM发射话筒制作套件RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到1200米(速率低于100kb/s时),并允许在一条平衡总线上连接最多10个接收器。

RS-42 2是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。

为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以RS作为前缀,所以在通讯工业领域,仍然习惯将上述标准以R S作前缀称谓。

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。

二、自制RS232-485转换器电路图:RS232-485转换器主要包括了电源、232电平转换、485电路三部分。

本电路的232电平转换电路采用了NIH232或者也可以直接使用MAX 232集成电路,485电路采用了MAX485集成电路。

为了使用方便,电源部分设计成无源方式,整个电路的供电直接从PC机的RS232接口中的DTR(4脚)和RTS(7脚)窃取。

rs232转485,485再转回232问题,无法正常通讯?

rs232转485,485再转回232问题,无法正常通讯?

rs232转485,485再转回232问题,无法正常通讯?
客户把读卡器直接连到计算机的串口能够读取到卡信息,但是,由于计算机与读卡器的距离比较远,大于有效距离15米,大概有几百米,所以将计算机的串口连接了一个232转485转换器,然后通过网线传输,在读卡器端再用一个485转232转换回来,连接上读卡器。

结果就没有信号,什么信息都读取不到。

已经试了好几天了,485转换器有源、无源的都试了,就是没有反映,怎么解决这个问题呢??
办法一:232是全双工的通信,而485是半双工的通信,中间肯定是不能通信的,你可以使用232转422的转换器解决这个问题,422也是全双工的通信。

办法二:把串口的txd,rxd接入232-> 485转换器就行了,最好加上120欧姆终端电阻。

RS232与RS485的转换方法

RS232与RS485的转换方法

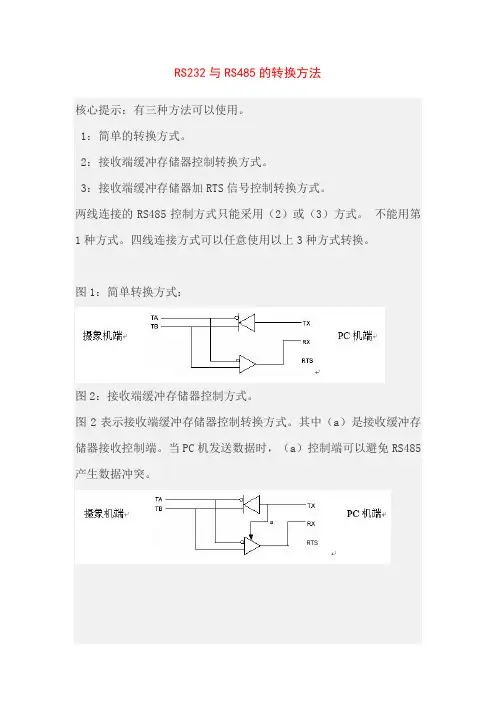

RS232与RS485的转换方法核心提示:有三种方法可以使用。

1:简单的转换方式。

2:接收端缓冲存储器控制转换方式。

3:接收端缓冲存储器加RTS信号控制转换方式。

两线连接的RS485控制方式只能采用(2)或(3)方式。

不能用第1种方式。

四线连接方式可以任意使用以上3种方式转换。

图1:简单转换方式:图2:接收端缓冲存储器控制方式。

图2表示接收端缓冲存储器控制转换方式。

其中(a)是接收缓冲存储器接收控制端。

当PC机发送数据时,(a)控制端可以避免RS485产生数据冲突。

图3:接收端缓冲存储器加RTS信号控制转换方式。

图3表示接收端缓冲存储器加RTS信号控制转换方式。

图中(b)是RTS控制端,当PC机接受数据时,RTS信号被机活因此PC机发送数据被延迟。

总之,通过(a)和(b)信号的控制,可以避免数据在发送和接受发生冲突。

一、RS-232、RS-422与RS-485的简单介绍RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会(EIA)制订并发布的。

RS-232在1962年发布,命名为EIA-232-E,作为工业标准,以保证不同厂家产品之间的兼容。

其传送距离最大约为15米,最高速率为20kb/s,并且RS-232是为点对点(即只用一对收、发设备)通讯而设计的。

所以,RS232只适合于本地通讯使用。

RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到1200米(速率低于100kb/s时),并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A 标准。

为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。

rs232转rs485接线图

rs232转rs485接线图

产品外形及端子信号定义:RS485/422接线端子信号定义信号名说明针号信号名说明D+ RS485信号正 1 +5V 外接5V辅助电源,可不用D- RS485信号负 2 RXD RS232信号接收TXD+ RS422信号发送正 3 TXD RS232信号发送TXD- RS422信号发送负 4 DTR 数据终端准备好,已与6短接RXD+ RS422信号接收正 5 GND 信号地RXD- RS422信号接收负 6 DSR 据设备准备好,已与4短接SG 信号地7 RTS 请求发送,已与8短接FG 屏蔽地(机壳地)8 CTS 允许发送,已与7短接9 不用不用FS-485C与设备的RS232口的连接:FS-485C可连接任何RS232串口,本产品的RS232插座是按标准的DTE接口定义的,连接标准DCE接口可用直通电缆连接,连接象电脑这样的DTE接口需做一条交叉电缆,如下图所示,随产品已配有该电缆。

对于其它未按标准信号排列的RS232口,用户按照"发送连接收,接收连发送"的原则连接即可。

FS-485C可用于点到点通信和多点通信,除可连接多个其它RS485/422接口外,也可将多达128个RS232口组成RS485或RS422通信网络,其通信距离可达2公里,各节点的地址由设备的内部程序确定。

如使用屏蔽双绞线,请将屏蔽层接到产品的"FG"端子上。

1、二线半双工RS485通信网络:将FS-485C转换器上的RS485和RS422选择开关K1拨到"485",将网络的始端和终端的FS-485C上的终端电阻设置开关K2拨到"R",网络上的其它FS-485C上的终端电阻设置开关K2拨到"OFF"。

2、四线全双工RS422通信网络将FS-485C转换器上的RS485和RS422选择开关K1拨到"422",将网络的始端和终端的FS-485C上的终端电阻设置开关K2拨到"R",网络上的其它FS-485C 上的终端电阻设置开关K2拨到"OFF"。

RS232与RS485串行接口转换电路及编程实现

RS232与RS485串行接口转换电路及编程实现

RS232与RS485串行接口转换电路及编程实现RS232和RS485都是串行通信接口,但它们在信号电平、传输距离和通信方式等方面有所不同。

RS232是一种单向通信的接口,常用于连接个人计算机和外部设备,如打印机、调制解调器等,信号电平为正负12V。

而RS485是一种半双工通信的接口,常用于远距离和多点通信,信号电平为正负2-6V。

为了实现RS232与RS485之间的转换,我们需要使用特定的电路和编程实现。

电路设计:1.信号电平转换:由于RS232和RS485的信号电平不同,所以我们需要使用电平转换电路将RS232的正负12V转换为RS485的正负2-6V。

这可以通过使用MAX202芯片来实现。

MAX202芯片是一个双向转换器,可以将RS232信号转换为RS485信号。

2.数据方向控制:RS485是一种半双工通信接口,需要通过数据方向控制线来实现发送和接收的切换。

可以使用一个双四极开关(如74HC4053)来控制数据方向。

其中A路和B路分别连接到RS485的A线和B线上,控制端连接到MCU的IO口。

3.电源供电:RS485通信线需要提供独立的5V供电,可以使用一个稳压芯片(如LM7805)来为RS485提供稳定的电源。

编程实现:1.初始化串口:在MCU上初始化串口,设置波特率、数据位、停止位等参数。

根据不同的MCU,具体的初始化方法会有所不同。

2.设置数据方向:根据发送或接收操作,通过控制IO口的电平来控制数据方向,将数据发送到RS485或从RS485接收数据。

3.发送数据:将要发送的数据写入串口缓冲区,并发送出去。

4.接收数据:通过轮询串口缓冲区检查是否有数据到达,若有数据则读取并进行相关处理。

总结:通过以上电路设计和编程实现,我们可以实现RS232与RS485之间的串行接口转换。

这样可以实现单向通信接口与远距离多点通信接口之间的互联。

在实际应用中,我们需要根据具体的系统需求和MCU的特性进行具体的电路和编程设计。

被控制232转换485的方法

被控制232转换485的方法

被控制232转换485的方法
在工业自动化控制系统中,常常需要通过串口进行数据通信。

其中,RS232和RS485是两种常见的串口通信标准。

由于RS485串口具备较长的传输距离和较高的抗干扰性能,因此在一些工业场合中被广泛应用。

然而,由于RS232和RS485之间的通信协议存在差异,因此需要使用转换器将RS232信号转换为RS485信号。

下面介绍一种被控制232转换485的方法:
1. 首先,需要选择一款合适的RS232转RS485转换器,并将其连接到需要进行通信的设备上。

2. 然后,需要在计算机或控制器中设置RS232串口的通信参数,包括波特率、数据位、停止位和校验位等。

3. 接下来,需要编写相应的程序代码,在程序中使用串口通信库进行数据的发送和接收。

在发送数据时,需要将数据通过RS232串口发送到转换器上,再由转换器将数据转换为RS485信号发送到目标设备上;在接收数据时,需要从RS485信号中获取数据,再通过转换器将数据转换为RS232信号发送到计算机或控制器上。

4. 最后,需要对通信进行测试,确保数据的准确传输和接收。

总之,被控制232转换485的方法需要选择合适的转换器、设置串口通信参数、编写程序代码和进行测试等多个步骤。

只有在每个步骤都正确操作,才能保证数据的可靠传输和接收。

- 1 -。

RS232转RS485电路图

RS232转RS485电路图

自制无源RS232-485转换器一、RS-232、RS-422与RS-485的简单介绍RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会(EIA)制订并发布的。

RS-232在1962年发布,命名为EIA-232-E,作为工业标准,以保证不同厂家产品之间的兼容。

其传送距离最大约为15米,最高速率为20kb/s,并且RS-232是为点对点(即只用一对收、发设备)通讯而设计的。

所以,RS232只适合于本地通讯使用。

RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到1200米(速率低于100kb/s时),并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。

为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以RS作为前缀,所以在通讯工业领域,仍然习惯将上述标准以RS作前缀称谓。

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。

二、自制RS232-485转换器电路图:RS232-485转换器主要包括了电源、232电平转换、485电路三部分。

本电路的232电平转换电路采用了NIH232或者也可以直接使用MAX232集成电路,485电路采用了MAX485集成电路。

为了使用方便,电源部分设计成无源方式,整个电路的供电直接从PC机的RS232接口中的DTR(4脚)和RTS(7脚)窃取。

RS232转RS485转换器

RS232转RS485转换器

RS232转RS485转换器∙无源RS232转RS485转换器,无需外部供电。

∙独特设计的整体外壳结构,RS485接线稳定可靠。

∙支持高达230400bps的串口波特率。

∙CE认证标准设计。

∙经多种RS232接口兼容测试。

概述ZLAN9223E是一款先进的无源RS232转RS485转换器。

与市面上其它无源的RS232-485转换器相比具有如下优点:1.支持最高达230400bps的波特率。

高波特率下供电能力强,长时间通信不产生任何误码。

市面上一般的RS232-485转换最高只能达到57600bps,在115200bps下将无法工作。

2.独特的外观设计,无外露的电路板。

传统的RS23/485转换器,RS485这端采用DB9转端子,这种方式会将电路板裸露在外,不仅不好看也容易漏电、腐蚀。

ZLAN9223E采用整体式外壳,端子式RS485接线加法兰安装,外形美观、坚固又安全。

3.强大的各类RS232接口兼容性,内置4路电荷泵充电电路,不仅从两个流控引脚上窃电而且从TXD引脚上窃电。

可以兼容如下的RS232设备:(1)各类具有标准RS232电平(比如具有MAX232接口芯片)和流控脚(DTR和RTS)的RS232仪器设备。

包括双芯片的USB转RS232转换器,例如PL2303双芯片USB线。

(2)某些不含有流控脚(DTR和RTS都悬空),只有RXD、TXD、GND这3根线的RS232设备。

只要这RXD、TXD、GND是标准的RS232电平,即可工作。

(3)某些非标准RS232电平的USB转串口线,比如用单芯片的CH340的USB转232线。

只要流控线存在,即可和ZLAN9223E通信。

只有一种情况的RS232接口无法和ZLAN9223E通信,那就是使用TTL电平的RS232接口(比如单芯片CH340的USB转232),且没有流控线引出来的。

但是这种RS232很少见。

4.通过CE认证,按出口欧洲的标准设计。

常用电路:RS232转RS485电路图

常用电路:RS232转RS485电路图

IRFP250自制无源RS232-485转换器一、RS-232、RS-422与RS-485的简单介绍RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会(EIA)制订并发布的。

RS-232在1962年发布,命名为EIA-232-E,作为工业标准,以保证不同厂家产品之间的兼容。

其传送距离最大约为15米,最高速率为20kb/s,并且RS-232是为点对点(即只用一对收、发设备)通讯而设计的。

所以,RS232只适合于本地通讯使用。

RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到1200米(速率低于100kb/s时),并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。

为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以RS作为前缀,所以在通讯工业领域,仍然习惯将上述标准以RS作前缀称谓。

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。

二、自制RS232-485转换器电路图:RS232-485转换器主要包括了电源、232电平转换、485电路三部分。

本电路的232电平转换电路采用了NIH232或者也可以直接使用MAX232集成电路,485电路采用了MAX485集成电路。

为了使用方便,电源部分设计成无源方式,整个电路的供电直接从PC机的RS232接口中的DTR(4脚)和RTS(7脚)窃取。

rs232转485转换器原理

rs232转485转换器原理

rs232转485转换器原理RS-232和RS-485是两种常用的串行通信标准,RS-232是一种单向的串行通信标准,通常用于短距离通信,而RS-485是一种双向的串行通信标准,通常用于长距离通信。

RS-232转485转换器可以将RS-232信号转换成RS-485信号,以便在RS-485通信系统中使用。

以下是RS-232转485转换器的工作原理。

RS-232和RS-485之间的转换通常需要一种特殊的电路来处理信号的转换。

这个电路被称为RS-232转485转换器。

转换器的主要功能是将RS-232信号转换为RS-485信号,并通过其中的电平转换器将信号适配到RS-485通信系统中。

RS-232信号是以电压的形式表示的,通常为负电平(-3V至-15V)表示逻辑1,正电平(+3V至+15V)表示逻辑0。

而RS-485信号是以电流的形式表示的,逻辑1传输一个低电流(-200mA至-500mA),逻辑0传输一个高电流(+200mA至+500mA)。

为了将RS-232信号转换为RS-485信号,RS-232转485转换器通常包含以下主要组成部分:1. TTL电平转换器: RS-232转485转换器使用TTL(Transistor-Transistor Logic)电平转换器来将RS-232的电平转换为TTL电平。

TTL 电平一般表示逻辑状态,0V表示逻辑0,5V表示逻辑12.电压转换器:TTL电平转换器输出的TTL电平信号经过电压转换器转换为RS-485所需要的电压范围。

电压转换器根据RS-485的电压标准来调整电压值。

3.发送器和接收器:RS-232转485转换器包含一个发送器和一个接收器,发送器将TTL电平信号转换为RS-485电流信号发送到总线上,接收器将总线上传输的RS-485电流信号转换为TTL电平信号。

4.驱动电路:驱动电路负责将TTL电平信号转换为RS-485所需的电流信号。

这个电流可以通过改变驱动电路中的电流设置电阻来调整。

关于RS232转RS485转换器的性能介绍,这篇说的最明白了,通俗易懂

关于RS232转RS485转换器的性能介绍,这篇说的最明白了,通俗易懂

关于RS232转RS485转换器的性能介绍,这篇说的最明⽩了,通俗易懂配有不同标准串⾏接⼝的计算机、外部设备或智能仪器之间进⾏远程数据通信时,需要进⾏标准串⾏接⼝的相互转换。

485转换器将单端的RS-232信号转换为平衡差分的RS-485或RS-422信号。

RS-485、RS-422⾃动识别功能,使⽤更加简单。

接下来我就来为⼤家详细介绍⼀下我们帝特的DT-9001 RS232转RS485⼯业级转换器相关介绍,感兴趣的朋友就⼀起来看看吧!这款DT-9001 RS232转RS485⼯业级转换器兼容RS-232、RS-485标准,能够将单端的RS-232信号转换为平衡差分的RS-485信号,转换器可将RS-232通信距离延长⾄1.2公⾥。

不需要外接电源,采⽤独特的“RS-232电荷泵”驱动,不需要靠初始化RS-232串⼝可得到电源,内部带有零延时⾃动收发转换,独有的I/O电路⾃动控制数据流⽅向,⽽不需任何握⼿信号(如RTS、DTR等),从⽽保证了在RS-232半双⼯⽅式下编写的程序⽆需更改便可在RS-485⽅式下运⾏,确保适合现有的操作软件和接⼝硬件。

RS232转RS485⼯业级转换器的传输速率300-115.2Kbps,都可以应⽤于主控机之间、主控机与单⽚机或外设之间构成点到点、点到多点远程多机通信⽹络, 实现多机应答通信。

帝特RS232转RS485⼯业级转换器⼴泛地应⽤于⼯业⾃动化控制系统、⼀卡通、门禁系统、停车场系统、⾃助银⾏系统、公共汽车收费系统、饭堂售饭系统、公司员⼯出勤管理系统、公路收费站系统等等。

DT-9001 RS232转RS485⼯业级转换器是⼀款⾼性能RS-232/485转换器,袖珍型外形设计,配有可插拨接线端⼦,使⽤灵活⽅便,可以满⾜⼀些⼯业领域通信的应⽤。

DT-9001 RS232转RS485⼯业级转换器的性能介绍:1、⾼性能RS-232/485双向转换器,体积⼩巧,安装简便兼容EIA/TIA的RS-232和RS-485标准;2、⾃动侦测串⼝速率、判别和控制数据传输⽅向;3、特有⾼效串⼝取电技术,三线仍能正常⼯作,功耗极低;4、内置⾼性能进⼝芯⽚,通信距离长达1200⽶;5、接⼝具有15KV静电保护;6、内置TVS保险⼆极管,⽀持RS-232和RS-485协议设备远程传输;7、⼯作⽅式:异步半双⼯差分传输,点对点或点对多点,2线半双⼯⽅向控制:采⽤数据流向⾃动控制技术,⾃动判别和控制数据传输⽅向;8、波特率:300~115200bps,⾃动侦测串⼝信号速率;9、传输距离:RS-485端为1200⽶(9600bps),RS-232端建议不超过15⽶;10、接⼝形式:RS-232为DB9母头,RS-485为DB9公头或3位⼯业端⼦;11、电源指标-电源输⼊:⽆需外接电源,设备从RS-232⼝的TXD、RTS、DTR信号获取电源功耗:静态功耗10mA以内,动态功耗平均值为40mA以内;12、环境指标-⼯作温度:-20℃~70℃湿度:相对湿度5%~95%;13、传输介质:双绞线(线径⼤于或等于0.5MM)或屏蔽线;14、材质:采⽤ABS外壳以及优质元器件,具有防雷设计,使⽤更放⼼;好了,以上内容就是我对帝特RS232转RS485⼯业级转换器的介绍及性能参数这个问题的详细解读,希望能对你有所帮助!。

自制无源RS232转485转换器

自制无源RS232转485转换器

自制无源RS232转485转换器一、RS-232、RS-422与RS-485的简单介绍 RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会(EIA)制订并发布的。

RS-232在1962年发布,命名为EIA-232-E,作为工业标准,以保证不同厂家产品之间的兼容。

其传送距离最大约为15米,最高速率为20kb/s,并且RS-232是为点对点(即只用一对收、发设备)通讯而设计的。

所以,RS232只适合于本地通讯使用。

调频FM发射话筒制作套件 RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到1200米(速率低于100kb/s时),并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。

为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以RS作为前缀,所以在通讯工业领域,仍然习惯将上述标准以RS作前缀称谓。

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。

 二、自制RS232-485转换器 电路图: RS232-485转换器主要包括了电源、232电平转换、485电路三部分。

本电路的232电平转换电路采用了NIH232或者也可以直接使用MAX232集成电。

RS232转RS485接线

RS232转RS485接线

初学习西门子S7-200PLC时,没有编程线缆,我都是用这种方法连接S7-200的PLC进行在线连接的。

一般工控机都是带232的COM口,当时我用232转485的转换器一个,D型9针公插头,3接正,8接负,自己焊就行。

如果有条件,232转485的转换器最好选一好的,带隔离的。

当时测试了好几个厂家有源和无源的转换器,大部分都通信不正常,但和西门子MM4系列变频器通信都很正常,可能存在点兼容性,所以楼主的232/485转换器还需要进行实际测试才能知道能用不能用,通信不正常时可以多试几个厂家。

我最后用的是研华ADAM4520,缺点就是4520体积有点大,加个串口延长线就方便多了。

有条件的,插头可选DP接头,正接绿色B1,负接红色A1。

PG/PC接口选择PC/PPI?cable(PPI).如果你是笔记本,没用串口,可以买条力特的USB转串口的线缆,我用的是力特的533A线缆,测试没问题,一直在用。

Rs232转Rs485接线图

Rs232转Rs485接线图

Rs232 转Rs485 接线图
rs232 是个人计算机上的通讯接口之一,由电子工业协会(Electronic Industries AssociaTIon,EIA)所制定的异步传输标准接口。

通常RS-232 接
口以9 个引脚(DB-9)或是25 个引脚(DB-25)的型态出现,一般个人
计算机上会有两组RS-232 接口,分别称为COM1 和COM2。

智能仪表是随着80 年代初单片机技术的成熟而发展起来的,现在世界仪表市场基本被智能仪表所垄断。

究其原因就是企业信息化的需要,企业在仪表选型时其中的一个必要条件就是要具有联网通信接口。

最初是数据模拟信号输出简单过程量,后来仪表接口是RS232 接
口,这种接口可以实现点对点的通信方式,但这种方式不能实现联网功能。

随后出现的RS485 解决了这个问题。

RS232 TO RS485 连接口电路图介绍:。

RS232-RS485无源转换器说明书

RS232-RS485无源转换器说明书

RS232-RS485无源转换器将RS-232接口转换成两线半双工RS-485接口,串口取电技术,无需外供电源。

一、产品特性●串口取电,无需RTS、DTR辅助供电;●独有的串口保护电路,可带电热插拔;●通信距离可达1千米(9.6Kbps);●支持128节点轮询网络结构;二、产品图片及接口介绍如上图所示:RS-232端(DB9孔):连接到计算机DB9Z针RS-232接口,也可以与其它RS-232串口连接串口RS-485端(蓝色欧式端子):信号介绍如上图所示。

跳线J1:120欧终端电阻跳线。

断开(OPEN):终端电阻断开。

短接(CLOSE):终端电阻接入。

匹配电阻,RS-485是差分电平通信,在距离较长或速率较高时,线路存在回波干扰,此时需要在通信线路首末两端并联120Ω匹配电阻。

匹配电阻会降低线路带负载能力,我们推荐在通信速率大于19.2K或线路长度大于200米时,才需加接匹配电阻。

接地说明,RS-485要求通信双方的地电位差小于1V,所以建议一定要将两边的信号地相连,但该信号地不要接大地。

三、应用示例:1、点到点两线半双工通讯2、点到多点两线半双工通讯为防止信号的反射和干扰,长距离传输时需在线路的终端加装匹配电阻。

四、附赠救火车工作室串口调试软件1.2。

使用电脑和485总线连接,进行通讯调试时,可以使用本软件,软件界面如下图:五、技术支持联系方式秦皇岛千目电子有限公司地址:河北省秦皇岛市海港区和平大街和平E站424室技术服务QQ:849046309(救火车)主要技术支持方式邮箱:**************MSN:***************。

RS232转RS485

RS232转RS485

RS232转RS485
当我使用标题的方式把数据进行远距离传输时,数据监视时存在大量的误码,所以我认为通信时使用这种方式会存在问题,大家使用这种形式通信时是如何处理的。

误码率的问题有吗?是如何解决的?
最佳答案
1、现场传输距离超过10M的情况下我就经常用这种方式,没发现你说的问题
2、市面上销售的RS232转RS485转换器的质量参差不齐,价格低的有十多元钱的高的有几百元钱的工业级转换器,我用过二十多元的转换器,抗干扰能力非常差,所以我们后来一直用150元左右的工业级转换器(而且是独立电源,不是从串口取电的那种)就没有这方面的问题
3、出现误码的情况下,可以吧485线改成粗一点的带屏蔽双绞线,线的质量也很关键,一定要双绞线,还有市面上有485的专用线最好
4、可以把波特率调低的,都后改善通信效果
5、485线的两个端头要有终端电阻的(120欧姆),尤其是线比较长,周围干扰比较大的时候,千万别忘记这个。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Rs232转Rs485接线图时间:2010-04-15来源:本站整理作者:电路图之家
RS232 TO RS485 连接口电路图介绍:
1、15 PIN公接头第5脚、第6脚为,I/O E、I/O F;第12脚、第13脚为,+5V Out、Ground。

2、9 PIN母插头第3脚、第4脚为,RS-485B、RS-485A;第5脚、第9脚为Ground、+5V。

3、将电阻依上图接至最后一颗装置之接头上(焊接电阻时,请勿直接焊在接头上)。

4、使用RS485联机时,需先使用RS232通讯至马达,写入以下程序方可执行
RS485联机功能,程序代码如下:
SADDR1
OCHN(RS4,1,N,9600,1,8,C)
END
最后再搭配RS-232 转RS-485转换器即可通讯。

RS232和RS485有什么区别吗?
有区别的,RS-232是全双工的是可以支持同时双向通信,但是只能支持点对点通信,而RS-485是半双工的,但是可以支持点对多点通信。

485存在一个仲裁的机制,其中的区别,我复制一个我原先的一个回答给你吧。

这个是根据协议来的,485总线设备是带有地址码的,打个比方吧,232串口通信就是两个人通过电话进行通信,肯定只能点对点,而485则是教室里面一个老师和很多个学生交谈,当老师(主控设备)点名(即轮询到某个485地址码)要求某个学生(从设备)回答问题,这个学生如果没有翘课(从设备故障或者通信故障)的话,就应答站起来回答问题。

在老师点名,学生答问的过程中,都是只有一个人发言,因为485总线有这样的仲裁机制,所以才可以实现点到多点的通信,而232的则没有这个机制,所以不行。

不知道这样是否清楚。

如果想了解详细的情况,有485,232上的疑问,可以给邮件:szhaiwangxing@。
