电缆夹层 电缆沟道管理办法

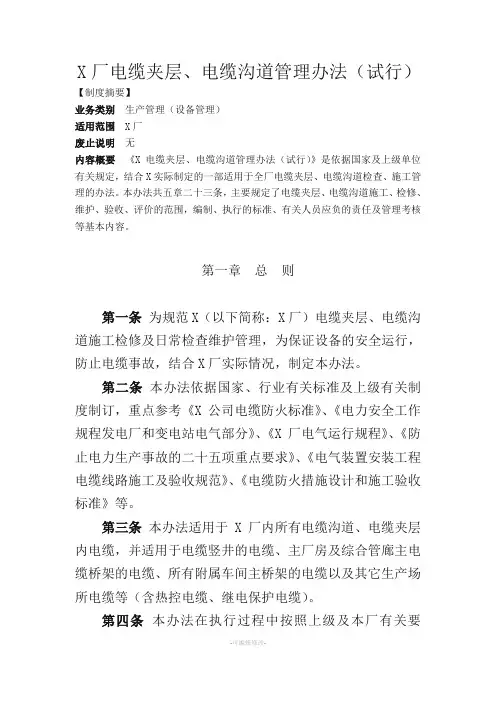

X厂电缆夹层、电缆沟道管理办法（试行）【制度摘要】业务类别生产管理（设备管理）适用范围X厂废止说明无内容概要《X电缆夹层、电缆沟道管理办法（试行）》是依据国家及上级单位有关规定，结合X实际制定的一部适用于全厂电缆夹层、电缆沟道检查、施工管理的办法。

本办法共五章二十三条，主要规定了电缆夹层、电缆沟道施工、检修、维护、验收、评价的范围，编制、执行的标准、有关人员应负的责任及管理考核等基本内容。

第一章总则第一条为规范X（以下简称：X厂）电缆夹层、电缆沟道施工检修及日常检查维护管理，为保证设备的安全运行，防止电缆事故，结合X厂实际情况，制定本办法。

第二条本办法依据国家、行业有关标准及上级有关制度制订，重点参考《X公司电缆防火标准》、《电力安全工作规程发电厂和变电站电气部分》、《X厂电气运行规程》、《防止电力生产事故的二十五项重点要求》、《电气装置安装工程电缆线路施工及验收规范》、《电缆防火措施设计和施工验收标准》等。

第三条本办法适用于X厂内所有电缆沟道、电缆夹层内电缆，并适用于电缆竖井的电缆、主厂房及综合管廊主电缆桥架的电缆、所有附属车间主桥架的电缆以及其它生产场所电缆等（含热控电缆、继电保护电缆）。

第四条本办法在执行过程中按照上级及本厂有关要求，定期进行修订。

第二章引用标准第五条引用标准（一）《X电缆防火标准》；（二）《电力安全工作规程发电厂和变电站电气部分》；（三）《防止电力生产事故的二十五项重点要求》；（四）《电气装置安装工程电缆线路施工及验收规范》；（五）《电缆防火措施设计和施工验收标准》；（六）《火电施工质量检验及评定标准》；（七）《电力设计典型消防规程》；（八）《火力发电厂变电所设计防火规范》；（九）《X安全设施标准》。

第三章管理职责第六条职责（一）电缆夹层及电缆沟道实行X部点检、检修部、值队、班组层层管理原则。

（二）设备工程部是电缆夹层、电缆沟道的归口管理部门，负责电缆夹层、电缆沟道的协调和管理工作。

（三）检修部门是电缆夹层、电缆沟道的执行部门，负责电缆夹层、电缆沟道的组织与实施。

（四）设备电气、综合点检员负责电缆夹层、电缆沟道的日常管理、检修管理和施工质量验收。

点检长负责监督审查和组织协调电缆夹层、电缆沟道检查、施工项目质量管理工作。

（五）X部部长负责审查批准有关电缆夹层、电缆沟道施工的工作计划、质量验收文件、相关管理制度。

（六）检修负责人及检修人员负责电缆夹层、电缆沟道内施工、检修和维护消缺。

（七）各有关部门应分别设立电缆夹层、电缆沟道管理专（兼）职负责人，全面负责本部门电缆夹层、电缆沟道工作协调和管理，负责电缆夹层、电缆沟道工作各项标准的编写、工作计划的制订、检查汇总、验收管理（具体的施工质量验收以相应主设备的责任人为主）等。

（八）发电部、检修部、设备工程部各自负责日常巡视检查，发现问题及时联系检修部电气队、电气点检、综合点检，并组织处理。

（九）安全监察部是电缆防火的监督检查机构，各单位要密切配合，共同做好电缆的防火阻火工作。

（十）X公司负责电缆沟道及其附属盖板（不包括钢制盖板）、通风井、出入口、人孔的修理维护工作，并每季度至少对全厂电缆沟道盖板（不包括钢制盖板）等设施进行一次检查维护。

第七条职权（一）电气、综合点检员有权根据设备技术标准和设备状况编写和修订电缆夹层、电缆沟道施工、检修、维护工作计划。

（二）电气点检员、综合点检员、检修部电气队及电源班电缆管理人员有权检查电缆夹层、电缆沟道施工、检修、维护执行情况。

（三）X部电气、综合点检员、检修部电气队及电源班电缆管理人员有权制止违反电缆夹层、电缆沟道作业程序和检修质量的行为。

（四）点检长有权协调本专业电缆夹层、电缆沟道的施工、检修、维护工作。

（五）检修部电气队及电源班电缆管理人员有权对电缆夹层、电缆沟道施工、检修、维护的内容和要求提出意见和建议。

第三章管理内容和要求第八条基本规定（一）电缆沟道及夹层内应干燥、照明良好，沟道内清洁无杂物堆放。

（二）电缆沟道的盖板齐全、发生损坏应及时补换。

（三）电缆沟道及夹层内无积水和漏水现象，各排水沟或排水井处无堵塞现象，排水泵应运行正常。

（四）电缆沟道及夹层内无可燃物质，电缆沟道内消防器材完整齐全。

（五）电缆外皮无破裂、漏油或过热现象，电缆绝缘无击穿，无接地放电现象。

（六）严格执行《电气检修工艺规程》、《电气运行规程》，定期维护，及时消缺。

（七）不得在电缆沟盖板上堆放砂、石、重物、非加厚的沟盖板不允许机动车辆通过。

（八）户外的电缆沟盖板、盖好后必须密封、防水，所有电缆沟人孔盖板应有明显的标志。

（九）管辖电缆的部门或班组，必须建立电缆台账。

电缆台账应注明电缆型号，起始位置及长度，投运时间及有关试验记录。

有中间接头的电缆，必须在台账中明确记录，并且在中间接头做好标志。

（十）高压电缆预防性试验，正常工作按集团公司下发的《电气设备交接和预防性试验规程》以及X厂所做的补充规定进行。

每次做完试验后由高压试验班向电源班、点检人员提供试验数据和报告并记录在电缆台账上。

根据电缆的运行情况、以往的经验和试验数据，特殊情况可以适当延长试验周期，但必须经总工程师或主管生产的副厂长同意。

（十一）低压电缆预防性试验，正常工作按X公司下发的《电气设备交接和预防性试验规程》以及X厂所做的补充规定进行。

测试工作由所管辖班组在设备检修时进行，并将数据记录在电缆台账上。

特殊情况可以适当延长试验周期，但必须经公司总工程师或主管生产的副厂长同意。

（十二）每次的电缆试验数据应与上次测得的数据进行比较，对于有疑问的应及时汇报有关人员，并做出相应处理。

第九条工作行为管理（一）电缆沟道、夹层内及竖井、电缆桥架上工作，必须按规定办理相关工作票。

（二）电缆沟道、夹层内及竖井、电缆桥架上动火必须按规定办理动火工作票。

（三）电缆沟道、夹层内及竖井、电缆桥架上工作，如需要使用喷灯和易燃物品，须有安全可用的防火灭火器材，必要时，最近的人孔地面上应备有灭火器（电缆隧道，沟内有人的不准用二氧化碳和四氯化碳灭火器）、在电缆隧道或沟内修理接头时、附近的其它高压电缆接头须用防火材料遮盖。

（四）外单位人员进入电缆沟道内工作，必须办理外来人员进入重点防火部位登记的工作相关手续，待运行人员批准后方可进入。

外单位人员来厂检查或参观进入电缆沟道，必须经安全监察部、设备工程部等有关人员批准，并有本厂陪同人员，办理完相关手续后方可进入，否则不得进入电缆沟道内。

（五）电缆沟道、夹层内及竖井、电缆桥架上工作完成后要及时修复封堵孔洞，清理杂物。

（六）工作中如需使用临时电源，工作电压不宜大于36V，如采用220V电压时，应有防止触电的安全措施，并使用具备外壳专用接地线灯具。

（七）在电缆沟道内新敷设电缆线，应注意按照动力电缆放在上层支架，控制电缆放在动力电缆下边、通讯电缆放在最下面的要求。

（八）电缆敷设层，与外部联通部分必须严密封死，可靠做到防小动物进入、防水渗入及防火的要求和规定。

（九）电缆要摆放整齐，电缆两头均应有明确标志、在过墙、转向处也应有明确的走向和名称标志。

（十）凡因电缆损坏，敷设新电缆后，旧电缆应立即拆除，不许留存在电缆夹层、电缆沟道内。

无法拆除的应做好预防带电措施，醒目地标明废弃不用时间和原因以及电缆的走向。

（十一）设备增容或更换其它型式的电缆后，需对其截面及持续载流量与标准进行对比，更换后的电缆必须符合设备运行的要求。

（十二）如有必要时，需对设备增容后电缆最大负荷是否超过电缆设计规定，是否超过修正了环境温度、土壤热阻、多根电缆并行等系数后的允许载流量进行核算，将结果记录入电缆台账。

（十三）如果在已完成电缆防火措施的电缆层上新敷设电缆，必须及时地补做相应的防火措施。

（十四）严禁将电缆直接搁置或靠近在热的设备上。

架空敷设电缆时，电缆与蒸汽管道净距离不应少于1米（动力电缆）和0.5米（控制电缆），与油管道的净距离应尽可能大。

第十条检查巡视管理（一）巡检周期1.发电部对电缆夹层每两天检查一次，检查时间为白班（或根据定期工作调整时间）。

如遇特殊情况（如雨、洪水、基建工程等）应随时进行检查或增加巡查次数。

2.检修部对电缆沟道、电缆夹层检查每周一次，检查时间为：每周一。

设备工程部电气、综合点检员按点检系统中规定的周期进行检查。

如遇特殊情况（如雨、洪水、基建工程等）应随时进行检查或增加巡查次数。

3.电缆竖井内的电缆，每半年至少检查一次。

检修部及设备工程部检查时间为：每年6月13-15日、12月13-15日各一次；发电部检查时间为：每年3月13-15日、9月13-15日各一次。

4.对挖掘暴露的电缆或在建工程的电缆，按工程情况，酌情加强巡视。

5.220Kv电缆终端头、中间头，根据现场运行情况，每周进行巡视检查，如遇特殊情况（如雨、洪水、基建工程等）应随时进行检查或增加巡查次数。

6.各个电压等级的电缆终端头、中间头的红外测温工作遵照我厂红外测温管理办法执行。

（二）巡查主要注意事项1.电缆沟道内的照明电源应始终保持良好的状态，不得随意私接其他负荷。

2.电缆沟道内照明良好，不亮灯具超过5处，设备工程部、发电部巡视人员及时联系检修部检查处理。

3.电缆沟道内清洁无杂物。

4.电缆沟道内消防器材完整齐全。

5.电缆沟道内无可燃物。

6.电缆沟道内无积水和漏水，各排水沟或排水井处无堵塞现象。

7.电缆沟道盖板严密，上面无堆放的建筑材料、笨重物件、腐蚀性排泄物或流水进入。

8.电缆外皮温度是否正常，温升不得超过65℃。

检查接地电缆、接地线应接地导通良好。

9.检查电缆夹层、电缆沟道内的电缆防火报警系统是否正常，包括警铃、消防电话、手动报警按钮、应急灯、疏散标志等。

10.检查电缆夹层、电缆沟道内应急灯工作正常。

11电缆沟通内构件是否脱落，沟道顶部与地面是否有异常，地基下沉、顶部破损等。

（三）巡查结果处理1.电缆夹层、电缆沟道内设有统一巡查记录簿，供发电部、设备工程部、检修部及工作检查、管理人员使用。

2.巡视人员应将巡视结果及发现问题，记入巡视记录簿内，并及时联系相关班组、人员采取对策消除缺陷。

3.巡视和检查人员除将巡视结果在记录簿内记录外，对于情况较严重的现象应在早会上汇报。

4.X部人员根据巡视结果，零星缺陷由相关部门自行整改，普遍性的缺陷统一安排整改计划。

第十一条定期清扫维护管理（一）进入电缆沟道清扫维护，必须由两人以上方可进行。

（二）检修部对电缆夹层、厂房主电缆沟、电缆隧道内每半年清扫一次，积水、积灰严重时宜缩短周期随时清理，正常清扫为：半年度末月13-15日。

（三）检修部、设备工程部各自对自己管理的综合管廊、化学楼、机力塔、综合给水泵房、直流配电间、空压机房、热网等附属系统电缆排架，每年6月13-15日进行一次全面清洁工作。

点检人员可以根据情况临时安排必要的局部区域电缆排架清理计划。
