机床吸雾器
水雾-粉尘-油雾分离器-油雾过滤器的工作原理
油雾过滤器的工作原理
工作示意图：
上图是机床吸雾器的的工作是示意图可以看得出改设备的结果简单紧凑.安装在机床上面不会因为机器设备的位置而占据
大量的空间.也不会因为该设备重量的问题而导致机床顶盖的承受达不到.
工作原理<机械式的>：
1.机器运行的时候把机床里面的油雾粉尘等颗粒吸入到油雾机的机器里面.通过第一次的粉尘过滤滤材将拦截大颗粒的粉尘和油雾粒子.
2.在机床的风轮里面将细小的油雾粒子通过气流把他一步一步的变大甩到机器的内壁
3. 、四滤网为四结构，第一层捕集较大的油雾粒子，第二层为高效滤网，进一步捕集细小的雾状物
是在机加工的油雾、水雾或粉尘等车间环境问题。
无锡博迪的油雾收集器有两种工作原理，分别是离心式和静电式。
离心式（也叫机械式）的工作原理是：
当控制器接通电源时，吸雾口产生强大的负压迫使油雾被定向吸入吸雾器内。
油雾微粒在吸雾器内风轮的作用下发生碰撞，微小的颗粒集合成能被控制的较大颗粒，在高效吸雾材料的阻挡下被拦截下来，通过回流口收集并回收。
静电式的工作原理是：
根据静电场二级原理使细小的油雾粒子随气流进入一个强大的电场中，带上正电。
当带点粒子到达净化器收集盘间的电场时，颗粒受金属洗盘的吸引而粘附到金属盘上，从而使得油雾与空气分离，达到净化效果。
二者之间的比较：
•离心式油雾分离器适用的范围比较广泛，多车间环境的要求不是很高；静电式的油雾分离器只能用于相对干燥的车间环境，对雾气非常大的车间，水的导电特性容易使油雾分离器电场短路。
•离心式油雾分离器的分离效果不如静电的精细。
静电式油雾分离器的可分离粒子直径可小至0.01微米
机型的参数表：。
油雾分离器(吸雾器)
油雾分离器（吸雾器）简述：在现代的数控机床加工过程中，一般工业用切削油或冷液经过加工受热、气化后，会产生大量的浮游雾状物，这些油气与雾气均含有多氯联苯成分，易造成有毒雾气，严重地伤害到工作人员的健康。
为避免有毒油气长时间的扩散，创造舒适工作环境，延长机床设备寿命和提升生产效率，现代大多的数控机床都配备了相应的油雾吸除装置瑞浩科技公司长期致力于研发和制造领先的工业机床用吸雾器、集尘器以及相关环境保护设备。
凭借当前最新的设计理念和与尖端的制造科技，不断推陈出新地为机床制造行业提供高端环保机器以及相应解决之道。
瑞浩科技公司的吸雾器根据工作原理分为，离心式、静电式和集中式三个大类。
每个型号更配有不同的吸雾量和吸雾孔口径。
瑞浩科技公司的RH系列吸雾器拥有：吸雾彻底、效果明显、无抖动、无噪音、服务完善、品种齐全等优点。
RH离心式吸雾器工作原理：RH系列离心式吸雾器应用离心分离及高效过滤技术，油雾废气在引力的作用下吸入机床油雾清洁器，首先在经匀风器匀风，进入第一级过滤装置，去除20um以上的油雾颗粒，之后进入离心分离系统，在高速旋转的叶轮的作用下产生强大的离心力，使用3um以上的油雾颗粒从废气中分离出来并回流到积油盘中，最后进入高效过滤器，滤掉0.3um级的油雾小颗粒。
经过CRD系列油雾烟气过滤器处理后，油雾烟气能有效地被捕抓收集，收集效率达99%以上，是目前机械加工行业油雾废气处理回收较为理想的设备。
应用范围ApplicationsRH油雾清洁器应用于切削油、柴油及冷却液加工时产生的油雾及水溶性雾气。
例如：此设备适用于CNC综合铣床、CNC数控机床、清洗机、外圆、平面磨床、滚齿、铣床和插齿机床、真空泵、喷雾试验室、电火花加工、数控加工中心。
等会产生油气的设备,及密闭式作业空间的水气油雾回收处理。
尤其适用于轴承制造行业，全封闭机床（特别是磨床）、封闭式空调恒温车间。
产品特点Features·油雾收集率高，对雾状物的捕尘效率真达到98%·维护简单方便，采用插入式安装。
水雾分离器
W001-CNC专用无滤芯水雾分离器
一、概括：
水雾分离器这款产品主要用于 CNC 加工机床的除雾、除烟设计。
在 CNC 机床对零件进行加工时，会通过高压喷淋乳化液，旨在解决切屑粘结、刀具磨损以及降温等一系列问题。
二、目前市场上CNC净化器种类：
1、立式离心式净化器：
这种水雾分离器采用离心分离技术，通过动态拦截装置的高速旋转运动，与大颗粒的油雾、油滴、粉尘、水雾及漆渣颗粒发生机械碰撞，从而被拦截、捕集。
在离心力的作用下，这些颗粒洒落到拦截装置四周，进行收集。
2、卧式物理水雾净化器：
通过叶轮高速旋转产生真空负压，将含油雾的空气吸入净化器。
吸入的油雾气体首先经过初效过滤网，液相油雾粒子被滤网过滤下来，形成初次过滤。
气相的气溶胶粒子在叶轮的推动下形成气流旋涡整形，迫使凝集成液相，经过中效过滤器拦截，形成二次气体过滤。
处理后的气体再经过高压过滤器，进行第三次过滤后排出，净化后的空气可以排入室内循环使用。
湿式静电油烟净化器：
这是一种专门用于处理厨房油烟等餐饮业油烟的设备，通过湿式静电技术，高效去除油烟中的颗粒物和有害物质，达到净化空气的目的。
、
这些水雾分离器各有其特点和适用范围，根据不同的应用场景选择合适的设备，可以有效提高工作环境的安全和卫生标准。
cnc机床油雾收集器,油雾回收机选型
介绍油雾收集器选项
通用的公式：
排气量=机床罩壳内的空气容积(m3)×360
机床内部空气容积为1立方米，则需要使用每分钟排气量5-6个立方米的收集器，每小时所需排气量300-360立方米。
全封闭机床：Q(m3/min)=(W×D×H)α
Q：对应风量W×D×H：加工腔体体积(m3) α：加工腔体每分钟的换气量(回/min)(定数)
一般的公式：
第一类：走心机，普通车床，小油机，内腔体积在1-2个方
的普通数控cnc车床类的机械式的建议用0.37KW的.风量置换在300-500m³/H即可如图：
第二类：就是发那科14 21系列的.精雕机系列，兄弟机TC 系列的,三星车床类的.攻钻系列的都采用的是0.75KW的风量在600-900m³/h 机器的体积在3-5个方
如图：
第三类：加工中心，电脑锣，等模具加工的机器一般用1.5KW
的风量在1000-1800立方/h 机床内腔体积在6个方以上的，如图：。
cnc数控中心油雾净化器可整治哪些油雾类型呢
cnc数控中心油雾净化器可整治哪些油雾类型呢随着工业生产的进展和进步，越来越多的机械设备得到广泛应用，其中包括cnc数控中心。
cnc数控中心油雾净化器是一种针对工业生产环境中存在的油雾问题而专门开发的设备。
那么，这种设备到底可以处理哪些类型的油雾呢？本文将认真介绍cnc数控中心油雾净化器的工作原理和应用范围，以及能够整治的油雾类型。
一、cnc数控中心油雾净化器的工作原理在了解cnc数控中心油雾净化器可以整治哪些油雾类型之前，我们首先需要了解它的工作原理。
cnc数控中心油雾净化器的工作原理是利用高速旋转的离心力和滤清器来除去空气中的油雾颗粒，让空气干净。
实在来说，它包含以下部分：1.油雾净化器主体：包括底座、机壳、电机、风机、离心叶轮、输入管、输出管等部分。
2.离心叶轮：利用高速旋转的离心机构，将空气中的微小油雾颗粒分别出来。
3.高效滤清器：通过高效滤清器能够将空气中的其它颗粒物进行捕获。
cnc数控中心油雾净化器在工作时，空气从输入管的进入，通过离心叶轮的高速旋转，油雾颗粒会被分别出来，干净的空气则通过高效滤清器而输出。
二、cnc数控中心油雾净化器的应用范围cnc数控中心油雾净化器重要应用于机床加工、五金冲压、压铸、车间喷漆等行业领域。
这些行业生产中存在着大量的油雾，严重影响了工人的健康和生产效率，而cnc数控中心油雾净化器能够在肯定程度上解决这些问题。
除此之外，在一些金属加工、钣金加工、模具制造、热处理等场合，该设备也能够发挥作用，起到削减环境污染，保护环境的作用。
三、cnc数控中心油雾净化器能整治哪些油雾类型cnc数控中心油雾净化器能够处理的油雾类型重要包括：1.冷却液油雾：在机床的冷却液中含有机油或润滑油等成分，通过机床加工时就会带出来一些油雾，在形成雾霾情况下侵害工人的健康。
采纳cnc数控中心油雾净化器，可以将含有油雾的冷却液进行过滤处理，使其达到标准排放值。
2.润滑油雾：机械工业中大量使用润滑油或油脂进行机器的润滑，其中很多都会产生大量的油雾。

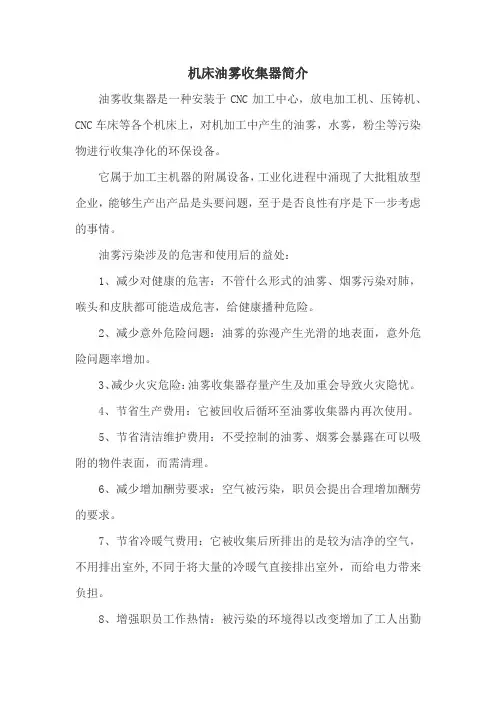

机床油雾收集器简介
机床油雾收集器简介
油雾收集器是一种安装于CNC加工中心，放电加工机、压铸机、CNC车床等各个机床上，对机加工中产生的油雾，水雾，粉尘等污染物进行收集净化的环保设备。
它属于加工主机器的附属设备，工业化进程中涌现了大批粗放型企业，能够生产出产品是头要问题，至于是否良性有序是下一步考虑的事情。
油雾污染涉及的危害和使用后的益处：
1、减少对健康的危害：不管什么形式的油雾、烟雾污染对肺，喉头和皮肤都可能造成危害，给健康播种危险。
2、减少意外危险问题：油雾的弥漫产生光滑的地表面，意外危险问题率增加。
3、减少火灾危险：油雾收集器存量产生及加重会导致火灾隐忧。
4、节省生产费用：它被回收后循环至油雾收集器内再次使用。
5、节省清洁维护费用：不受控制的油雾、烟雾会暴露在可以吸附的物件表面，而需清理。
6、减少增加酬劳要求：空气被污染，职员会提出合理增加酬劳的要求。
7、节省冷暖气费用：它被收集后所排出的是较为洁净的空气，不用排出室外,不同于将大量的冷暖气直接排出室外，而给电力带来负担。
8、增强职员工作热情：被污染的环境得以改变增加了工人出勤
率和免除了较低的士气。
9、以免影响其他物件：弥漫的油雾散布很快且很广，减少了因油污累积导致油雾收集器自身及其它电子设备元部件失灵；减少了对照明源的污秽。
酸雾吸收器工作原理
酸雾吸收器工作原理酸雾吸收器是一种常用于工业生产过程中，用于去除废气中酸性物质的设备。
它的工作原理是通过化学吸收的方法将废气中的酸性物质与吸收剂进行反应，从而将酸性物质吸收并转化为无害物质，达到净化废气的目的。
一、酸雾吸收器的结构组成酸雾吸收器主要由吸收塔、进料管、出料管、底部排液管、喷淋装置、填料层、吸收剂泵等组成。
1. 吸收塔：吸收塔是酸雾吸收器的主体结构，通常采用圆柱形或者方形的设计。
它具有良好的密封性能，能够有效地防止废气泄漏。
2. 进料管：进料管将含有酸性物质的废气引入吸收塔内。
3. 出料管：出料管将经过吸收处理的废气排出吸收塔。
4. 底部排液管：底部排液管用于排出吸收塔底部产生的液体废物。
5. 喷淋装置：喷淋装置位于吸收塔的顶部，用于将吸收剂均匀地喷洒在填料层上。
6. 填料层：填料层是酸雾吸收器的重要组成部份，它能够增加吸收剂与废气之间的接触面积，提高吸收效率。
7. 吸收剂泵：吸收剂泵用于将吸收剂从底部排液管循环回喷淋装置，实现循环使用。
二、酸雾吸收器的工作原理酸雾吸收器的工作原理主要包括吸收剂的喷洒、废气与吸收剂的接触和反应以及产物的排出三个过程。
1. 吸收剂的喷洒：吸收剂通过吸收剂泵从底部排液管循环回喷淋装置，喷洒在填料层上。
吸收剂通常是一种具有高度亲和力的液体，能够与酸性物质发生化学反应。
2. 废气与吸收剂的接触和反应：当废气通过填料层时，与喷淋下来的吸收剂进行接触。
酸性物质在吸收剂的作用下发生化学反应，被吸收剂吸收并转化为无害物质。
3. 产物的排出：经过吸收处理后的废气从出料管排出吸收塔，同时废气中的酸性物质被吸收剂吸收并转化为液体废物。
液体废物通过底部排液管排出吸收塔，进一步处理或者处置。
三、酸雾吸收器的应用领域酸雾吸收器广泛应用于化工、冶金、电力、石油、制药等行业中，用于去除废气中的酸性物质。
具体应用领域包括：1. 硫酸厂：用于去除硫酸厂废气中的二氧化硫等酸性物质，减少对环境的污染。
油雾收集器原理
油雾收集器原理油雾收集器，又称为机床油雾收集器，是一种用于收集机床加工过程中产生的油雾，减少对环境和工人的影响。
本文将对油雾收集器的原理、工作方式、优点和选购注意事项进行详细介绍。
一、原理在机床加工中，冷却液喷洒在加工件和刀具之间，由于喷射力和离心力的作用，部分冷却液会变成油雾弥散在空气中。
这些油雾不仅会污染环境，还会对工人的健康产生危害。
因此，油雾收集器的主要功能就是将这些油雾收集起来，防止油雾大量释放到空气中。
油雾收集器的原理主要是通过离心力和捕集器捕集机床工作中飞溅出来的液滴，阻挡机床周边空气中烟尘和异味的传播。
二、工作方式油雾收集器通常采用机械过滤和电化学过滤两种方式收集油雾。
1.机械过滤机械过滤是指通过引导加工产生的油雾进入机械过滤器中，依靠过滤网不断过滤，将油雾中的液滴收集下来，而将过滤后的空气排放出去。
机械过滤器可以有效过滤油雾，但需要定期更换过滤网，否则过滤效果将逐渐降低。
2.电化学过滤电化学过滤是指在油雾收集器内添加电极和集油板，在加工产生的油雾进入油雾收集器后，产生电场，使气态油雾离子化，最终落在集油板上。
电化学收集器不需要更换过滤网，可以节约维护成本，但需要注意电极和集油板的清洗和维护。
三、优点1.减少环境污染油雾收集器可以有效地减少机床加工过程中产生的油雾对空气造成的污染，降低环境中的VOCs排放量，减轻环境负担。
2.保护工人健康机床加工过程中产生的油雾不仅污染了环境，还会对工人的身体健康产生影响。
油雾收集器可以有效避免工人长期吸入油雾对身体产生的危害。
3.提高机床加工效率油雾收集器可以收集机床加工产生的油雾，降低油雾对机床设备的腐蚀作用，延长设备的使用寿命，提高机床加工效率。
四、选购注意事项1.适用设备在选购油雾收集器时，需要根据自己的设备类型和加工方式来选择合适的油雾收集器，不同设备和加工方式需要的油雾收集器也不同。
2.处理容量油雾收集器的处理容量是指一小时内收集的油雾量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机床吸雾器
简述：
在现代的数控机床加工过程中，一般工业用切削油或冷液经过加工受热、气化后，会产生大量的浮游雾状物，这些油气与雾气均含有多氯联苯成分，易造成有毒雾气，严重地伤害到工作人员的健康。
为避免有毒油气长时间的扩散，创造舒适工作环境，延长机床设备寿命和提升生产效率，现代大多的数控机床都配备了相应的油雾吸除装置
瑞浩科技公司长期致力于研发和制造领先的工业机床用吸雾器、集尘器以及相关环境保护设备。
凭借当前最新的设计理念和与尖端的制造科技，不断推陈出新地为机床制造行业提供高端环保机器以及相应解决之道。
瑞浩科技公司的吸雾器根据工作原理分为，离心式、静电式和集中式三个大类。
每个型号更配有不同的吸雾量和吸雾孔口径。
瑞浩科技公司的RH系列吸雾器拥有：吸雾彻底、效果明显、无抖动、无噪音、服务完善、品种齐全等优点。
RH离心式吸雾器工作原理：
RH系列离心式吸雾器应用离心分离及高效过滤技术，油雾废气在引力的作用下吸入机床油雾清洁器，首先在经匀风器匀风，进入第一级过滤装置，去除20um以上的油雾颗粒，之后进入离心分离系统，在高速旋转的叶轮的作用下产生强大的离心力，使用3um以上的油雾颗粒从废气中分离出来并回流到积油盘中，最后进入高效过滤器，滤掉0.3um级的油雾小颗粒。
经过CRD系列油雾烟气过滤器处理后，油雾烟气能有效地被捕抓收集，收集效率达99%以上，是目前机械加工行业油雾废气处理回收较为理想的设备。
应用范围Applications
RH油雾清洁器应用于切削油、柴油及冷却液加工时产生的油雾及水溶性雾气。
例如：此设备适用于CNC综合铣床、CNC数控机床、清洗机、外圆、平面磨床、滚齿、铣床和插齿机床、真空泵、喷雾试验室、电火花加工、数控加工中心。
等会产生油气的设备,及密闭式作业空间的水气油雾回收处理。
尤其适用于轴承制造行业，全封闭机床（特别是磨床）、封闭式空调恒温车间。
产品特点Features
·油雾收集率高，对雾状物的捕尘效率真达到98%
·维护简单方便，采用插入式安装。
·设备运行嗓音低，小于65dB(a)。
·运行安全可靠，设备无外露动力，操作比较安全。
·应用范围广，使用各种水溶性、油性雾状物的净化。
·设备能与冷却液回收再利用，降低企业生产成本。
正确确定风量和选型设备：
例如：集尘工作腔容积：
内腔高度H×内腔宽度W×内腔长度L＝工作腔容积
2m×1m×2m＝4m3
换气次数确定：
每分钟4次＝无烟雾清晰可见夹具
每分钟5.5次＝少量烟雾，能见度轻微影响
每分钟8次＝重烟雾，能见度严重受影响
在工作腔体积4m3，且在少雾情况下，按工作腔体积×换气次数的公式法计算得：4×4＝16m3/min
规格及技术参数Technical parameters
RH静电吸雾器工作原理Work Principle
含油雾的空气在内部负压区从进风口进入预过滤器，大颗粒油水雾及粉尘被拦截分离。
含细小油水雾及粉尘的空气从预过滤器流出后进入荷电区，通过存在大量离子及电子的空间时，离子、电子会附着在粉尘上。
当带电的微粒通过时，会受到电场中的库仑力发生转向而被吸附到金属板上，从而把污染微粒从空气中分离出来，空气再通过后置过滤器，中和逸出空气中的带电微粒，形成洁净空气，通过风机排出。
应用范围Applications
EP静电式油雾清洁器适用于油性切削液加工时产生的油雾及烟雾净化回收，适合各种纯油油雾油烟机械加工：螺栓冷镦机、搓丝机、CNC车床、加工中心、数控磨床、滚齿机、走芯机等。
产品特点Features
·高效节能、烟雾回收率达99%；
·大量产生油雾、油烟的加工状态使用，都有很好的效果；
·使用低压风机，通气阻力很低，运行费用很低；
·设备长期使用无易损件，后续使用费用很低；
·静电式油雾清洁器能将冷却油回收再利用，降低生产成本。
安装注意事项：
1、如果是用耐油弹性软管来连接机床油雾过滤器的进风口与机床排雾口，软管不允许出现
弯折，以免油雾充堵于软管内难以排到机床吸雾器中进行处理。
2、机床排雾口应设置于产生油雾量最大处以提高油雾处理效率。
3、确保机床吸雾器的电机转向——从主机进口方向看电机的转向与主机的指示方向保持
一致（逆时针方向。
）
4、如果有加装风机的，风机宜装在机床吸雾器的进风口前，更有利于提高油雾补集率。
5、严禁缺相运行，接地线应确保可靠接地。
6、进出风口采用法兰连接时，注意做好连接口的密封。
7、设备可安装在室内或室外。
使用维护注意事项：
1、视油雾情况，定期对滤芯织物进行清洗。
把滤芯织物放入碱性水溶液中清洗，然后在清
水中漂洗，晾干。
2、视油雾情况，定期打开油阀排出机床吸雾器中的积油。
3、机床吸雾器的耗电量并不多，启动后应尽可能长时间的使用。
频繁的启动关闭将使其寿
命缩短。
4、运行过程中，绝对禁止打开机器机身。
如要检修，请关闭电源后进行。
5、如需要更换滤材，只可由专业人员打开和拆装；机床吸雾器的高压部分只有专业人员有
权查看和维护。
6、接通电源后，风机会先运转5分钟，滤芯干燥后，机器方会正常运行。
异常情况及处理方法：
一、后过滤积油严重
造成此种情况的原因可能为：
1、后过滤器已失效，需立即清洗或更换。
2、油烟及水汽含量过多，前面的过滤器无法及时过滤。
3、前面的过滤器失效或积油严重，需清洗。
处置方法：
a、卸下后过滤器，进行清洗或更换；
b、限制气体中油粒及水汽的含量；
c、检查过滤器的情况，及时清洗或过滤有效部件
二、箱底积油过多
造成此种情况的原因可能为：
1、未及时排除箱底的积油；
2、下油口堵塞，无法排出箱底积油
处置方法：
a、定期清理吸雾器，排出净化器箱底的积油；
b、修理或更换下油口，保证其能正常工作。
三、设备内壁积油烟及水汽严重
造成此种情况的原因可能为：
1、内壁表面不光滑，易造成油污及水汽附着；
2、汽体中微细杂质含量较多，造成油烟及水汽易于在内壁上凝结。
处置方法：
a、处理内表面，使其尽量光滑；
b、定期停机清沿机器内壁表面的油污。
无锡瑞浩科技有限公司
