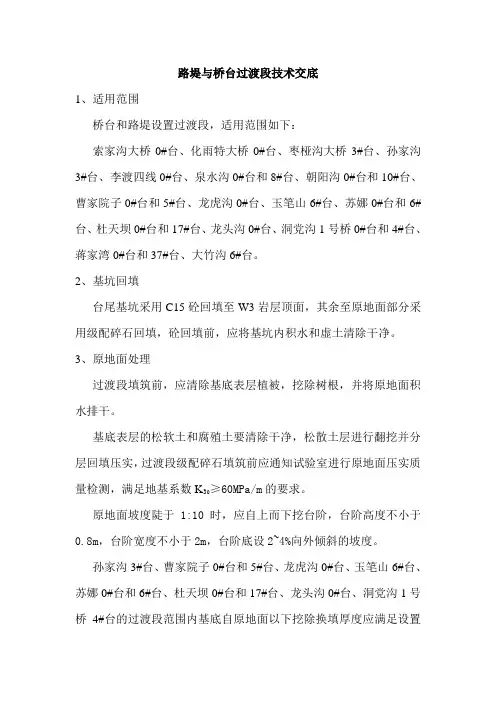

路堤与桥台过渡段技术交底
1、适用范围
桥台和路堤设置过渡段，适用范围如下：
索家沟大桥0#台、化雨特大桥0#台、枣桠沟大桥3#台、孙家沟3#台、李渡四线0#台、泉水沟0#台和8#台、朝阳沟0#台和10#台、曹家院子0#台和5#台、龙虎沟0#台、玉笔山6#台、苏娜0#台和6#台、杜天坝0#台和17#台、龙头沟0#台、洞党沟1号桥0#台和4#台、蒋家湾0#台和37#台、大竹沟6#台。
2、基坑回填
台尾基坑采用C15砼回填至W3岩层顶面，其余至原地面部分采用级配碎石回填，砼回填前，应将基坑内积水和虚土清除干净。
3、原地面处理
过渡段填筑前，应清除基底表层植被，挖除树根，并将原地面积水排干。
基底表层的松软土和腐殖土要清除干净，松散土层进行翻挖并分层回填压实，过渡段级配碎石填筑前应通知试验室进行原地面压实质
量检测，满足地基系数K3
0≥60MPa/m的要求。
原地面坡度陡于1:10时，应自上而下挖台阶，台阶高度不小于0.8m，台阶宽度不小于2m，台阶底设2~4%向外倾斜的坡度。
孙家沟3#台、曹家院子0#台和5#台、龙虎沟0#台、玉笔山6#台、苏娜0#台和6#台、杜天坝0#台和17#台、龙头沟0#台、洞党沟1号桥4#台的过渡段范围内基底自原地面以下挖除换填厚度应满足设置
过渡段需求，且不小于50cm。
4、过渡段设置
1）过渡段顺桥向上部长20m，下部长5m。
2）路肩顶往内侧2m处按照1:1放坡，内侧部分为过渡段级配碎石填筑，外侧部分填土。
级配碎石每填筑一层，外侧土同步填筑。
外侧土填筑坡度同相邻段路基为1:1.5。
3）在两侧坡脚处，台背往过渡段方向设置干砌片石，顶宽05m，高度1m，长度0.5m。
4）桥台与路基结合部设渗水墙，渗水墙采用C15无砂混凝土块砌筑,长30cm，厚10cm，宽15c。
渗水墙底部横向设高1.0m、厚0.5m 的中粗砂层，砂内埋设φ200mmRCP-20NG(A)渗排水管,将渗流水横向排出路基外。
5）过渡段具体布置见下图：
桥台和路堤过渡段纵断面图
桥台和路堤过渡段横断面图
5、级配碎石级配范围
过渡段填筑前，需通知试验室对级配碎石取样检测。
要求颗粒针状、片状碎石含量不大于20%；软质、易破碎的碎石含量不得超过10%；黏土团及有机物含量不得超过2%，级配范围见下表：
6、级配碎石施工工艺
1）过渡段级配碎石应和与其相连的的路堤及锥体同时施工，并将过渡段与连接路堤的碾压面按大致相同的水平分层高度同步填筑、均匀压实。
2）级配碎石填筑每层松铺厚度不得大于20cm，压实厚度可以控制在15~17cm。
3）台背2m范围内不得使用大型压路机碾压，应选用TZ-4TS小型夯实机夯实，这样即可达到压实标准又不影响桥台稳定。
小型夯实机夯压6遍。
4）过渡段范围基床表层以下部分级配碎石的压实标准为：地基系数K30≥150 MPa/m，孔隙率n≤28%。
5）台后2m范围的填料中需掺3%的普通硅酸盐水泥，级配碎石掺水泥应拌合均匀,在2h内填筑压实完毕。
索家沟大桥0#台(DK816+411.93)、化雨特大桥0#台
(DK817+899.27)、枣桠沟大桥3#台(DK819+482.60)、孙家沟3#台(DK820+360.33)、李渡四线0#台(DK821+345.55)、泉水沟0#台(DK822+529.60)和8#台(DK822+797.95)、朝阳沟0#台(DK825+780.00)和10#台(DK826+117.00)、曹家院子0#台(DK826+598.21)和5#台(DK826+775.29)、龙虎沟0#台(DK830+599.55)、玉笔山6#台(DK831+806.95)、苏娜0#台(DK832+468.27)和6#台(DK832+780.45)、杜天坝0#台(DK834+433.77)和17#台(DK834+992.80)、龙头沟0#台、洞党沟1号桥0#台(DK839+366.35)和4#台(DK839+492.21)、蒋家湾0#台(DK840+581.67)和37#台(DK841+795.49)、大竹沟6#台
(DK848+129.34)。
