网架结构设计的基本要求

网架结构设计建议

网架结构设计
1.网架结构类型
正放四角锥网架的节点、杆件数量最少、用钢量最省，屋面排水处理方便。

本工程网架选型合理。

2.网格尺寸：网格尺寸宜取(1/12~1/6L2)=2~4m，本工程取2m，合理。

3.高跨比：1/10~1/18L2=2.4~1.3m，本工程取1.8m，合理
4.荷载取值：按建筑做法及实际工程需要取值，请自校
5.温度作用：考虑±20°的温差作用，合理
6.强度控制（内力）：杆件应力比宜控制在0.85以下，请自校
7.长细比（杆件）：杆件长细比按压杆和拉杆分别控制长细比，请自
校
8.变形控制（位移）：屋面结构控制在1/250内，请自校
9.杆件截面构造要求：相连续的构件截面差别不应超过20%，截面
规格差不宜大于2档。

避免刚度突变。

请自校
节点：
10.螺栓球：球直径按规范公式计算。

请自校
11.螺栓：受力满足承载力要求（由杆件内力控制），另外构造还应根
据相邻杆件及相关封板、锥头、套筒等零部件不相碰的要求核算螺栓直径（核算方法可通过检查可能相碰点至球心的连线与相邻杆件轴线间的夹角之和不大于杆件之间夹角）。

请自校
12.套筒：根据相应杆件的最大轴向承载力按压杆计算，构造上内孔
径可比螺栓直径大1mm。

请自校
13.支座：本工程属于较小跨度的网架结构，采用平板支座，合理。

采用全固接的方式，网架构件需要考虑温度作用产生的受力。

网架规范

∙第一章第一章总则∙第1.0.1条∙为了在网架结构的设计与施工中，做到技术先进、经济合理、安全适用、确保质量、特制定本规程。

∙第1.0.2条∙本规程适用工业与民用建筑屋盖与楼层的平板型网架结构（简称网架结构），其中屋盖跨度不宜大于120m，楼层跨度不宜大于40m。

∙第1.0.3条∙本规程是遵照国家标准《建筑结构设计统一标准》GBJ68-84、《建筑结构设计通用符号、计量单位和基本术语》GBJ83-85、《建筑结构荷载规范》GBJ9-87、《建筑抗震设计规范》GBJ11-89、《钢结构设计规范》GBJ17-88、《冷弯薄壁型钢结构设计规范》GBJ18-87和《钢结构工程施工及验收规范》GBJ205，结合网架结构的特点而编制的。

在设计与施工中，除符合本规程的要求外，尚应遵守《网架结构工程质量检验评定标准》JGJ78-91及其他有关规范的规定。

∙∙第1.0.4条∙对受高温及强烈腐蚀等作用、有防火要求的网架结构，或承受动力荷载的楼层网架结构，应符合现行有关专门规范或规程的要求。

直接承受中级或重级工作制的悬挂吊车荷载并需进行疲劳验算的网架结构，其疲劳强度及构造应经过专门的试验确定。

∙∙第1.0.5条∙网架的选型及构造应综合考虑材料供应和施工条件与制作安装方法，以取得良好的技术经济效果。

网架结构中的杆件和节点，宜减少规格类型，以便于制作安装。

∙第二章设计的一般规定o第2.0.1条网架结构可选用下列常用形式（附录一）：一、有平面桁架系组成的两向正交正放网架、两向正交斜放网架、两向斜交斜放网架、三向网架、单向折线型网架。

二、由四角锥体组成的正放四角锥网架、正放抽空四角锥网架、棋盘型四角锥网架、斜放四角锥网架、星型四角锥网架。

三、由三角锥体组成的三角锥网架、抽空三角锥网架、蜂窝型三角锥网架。

o第2.0.2条网架的选型应结合工程的平面形状和跨度大小、支承情况、荷载大小、屋面构造、建筑设计等要求综合分析确定。

网架构件步子必须保证不出现结构几何可变情况。

钢网架规范

钢网架规范钢网架是一种用于建筑物结构的钢制构件，具有轻质、高强度、耐腐蚀等特点，在建筑领域得到了广泛应用。

为了保证钢网架的设计、制作和安装质量，制定了一系列的规范，以下将介绍钢网架的规范要求。

一、设计要求1. 钢网架的设计应符合国家相关建筑设计规范的要求，如《钢结构设计规范》等。

2. 考虑钢网架的载荷情况，包括静载荷、动载荷和温度变化所引起的应力、挠度等。

3. 考虑钢网架的稳定性，防止出现失稳现象，如屈曲、局部屈曲等。

4. 考虑钢网架的耐久性，选择材料和防腐蚀措施，确保钢网架的使用寿命。

二、制作要求1. 钢网架的制作应符合国家相关建筑制作规范的要求，如《钢结构制作与安装技术规范》等。

2. 选择合适的材料，如高强度钢材、耐腐蚀钢材等，确保钢网架的强度和耐久性。

3. 加工和焊接工艺应符合相关标准，确保钢网架的几何尺寸和连接强度。

4. 进行材料和焊接接头的质量检验，确保制作的钢网架符合规范要求。

三、安装要求1. 钢网架的安装应符合国家相关建筑安装规范的要求，如《钢结构安装技术规范》等。

2. 安装前应对基础进行检查和处理，确保基础的承载能力和稳定性。

3. 按照设计要求进行钢网架的拼装和安装，确保连接的牢固和合理。

4. 对安装后的钢网架进行质量检验，如合格焊缝检查、尺寸检查等，确保安装质量符合规范要求。

四、验收要求1. 钢网架的验收应符合国家相关建筑验收规范的要求，如《钢结构工程质量验收规范》等。

2. 对钢网架的制作和安装进行全面检查，包括尺寸和形状的偏差、焊接缺陷、安装质量等方面。

3. 进行负荷试验，检查钢网架的承载能力和变形情况。

4. 验收合格后，进行验收文件的整理和归档。

综上所述，钢网架的规范要求包括设计要求、制作要求、安装要求和验收要求。

通过严格执行这些规范，可以确保钢网架的设计、制作和安装质量，提高钢网架的使用安全性和稳定性。

网架标准

ZN-QB-JS15-2012 钢网架工程施工技术标准2012-5-15 发布 2013-03-01 实施中南建设产业集团有限公司发布1 总则 (3)2 术语 (3)3 基本规定 (4)4 材料 (5)5 应用范围 (5)6 施工工艺流程及操作要求 (5)7 质量验收标准 (16)8 其它要求 (26)1.0.1 本标准适用于工业与民用建筑工程中的大跨度空间钢网架结构体系施工与验收。

1.0.2 本标准在编制过程中依据国家《钢结构工程施工质量验收统一标准》 GB50205-2001，《钢结构工程施工规范》GB50755-2012,《网架结构设计与施工规范》（JGJ7）并参照钢网架工程施工新工艺、新技术及质量验收标准、规范、设计施工图集等资料。

1.0.3 钢网架工程的施工应根据设计图纸的要求进行，所用的材料，应按照设计要求选用，并应符合现行材料标准的规定。

1.0.4 凡本标准无规定的新材料，应根据产品说明书的有关技术要求（必须通过抗拉、抗剪、抗弯及延伸率实验）制作操作工艺标准。

2 术语2.0.1 钢网架结构形式：网架分为平板网架和异型网架，平板网架一般包括：正放四角锥网架、斜放四角锥网架、抽空四角锥网架、平板三角锥网架等，异型网架一般包括：单层球壳网架、双层球壳网架、双层筒壳网架、斜放三角锥网架等。

2.0.2 支撑条件根据网架的支撑条件，网架分为上弦支撑和下弦支撑。

也分为单层网架和多层网架，有柱点支撑和四周圈梁支撑。

2.0.3 网架节点分类网架一般分为螺栓球节点网架、焊接球节点网架、板节点网架。

在大跨度空间结构中通常用到螺栓球节点网架与焊接球节点网架混合使用的情况。

2.0.4 屋面排水坡度网架屋面的排水一般分为集中排水和自由落水，排水的坡度一般分为结构找坡和支托找坡，结构找坡根据建筑的需要，利用网架自身的结构设计出排水的坡度，支托找坡是根据建筑的坡度利用网架的附属构件找出坡度。

2.0.5 扰度网架的扰度是检测网架施工质量的重要依据，网架扰度是指网架安装后某节点标高语设计标高的差，网架挠度的测量分为空载和满载两次进行，利用两次数据的比较来检验分析网架施工的质量。

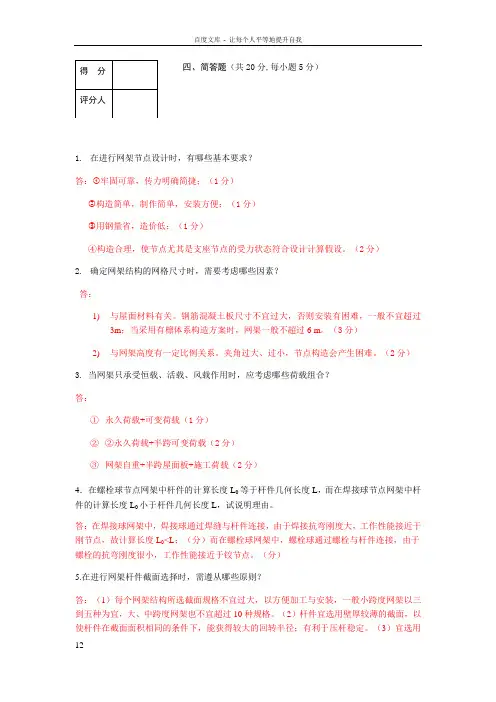

大跨空间结构答案

四、简答题（共20分,每小题5分）1.在进行网架节点设计时，有哪些基本要求？答：①牢固可靠，传力明确简捷；（1分）②构造简单，制作简单，安装方便；（1分）③用钢量省，造价低；（1分）④构造合理，使节点尤其是支座节点的受力状态符合设计计算假设。

（2分）2.确定网架结构的网格尺寸时，需要考虑哪些因素？答：1)与屋面材料有关。

钢筋混凝土板尺寸不宜过大，否则安装有困难，一般不宜超过3m；当采用有檩体系构造方案时，网架一般不超过6 m。

（3分）2)与网架高度有一定比例关系。

夹角过大、过小，节点构造会产生困难。

（2分）3. 当网架只承受恒载、活载、风载作用时，应考虑哪些荷载组合？答：①永久荷载+可变荷载（1分）②②永久荷载+半跨可变荷载（2分）③网架自重+半跨屋面板+施工荷载（2分）4．在螺栓球节点网架中杆件的计算长度L0等于杆件几何长度L，而在焊接球节点网架中杆件的计算长度L0小于杆件几何长度L，试说明理由。

答：在焊接球网架中，焊接球通过焊缝与杆件连接，由于焊接抗弯刚度大，工作性能接近于刚节点，故计算长度L0<L；（分）而在螺栓球网架中，螺栓球通过螺栓与杆件连接，由于螺栓的抗弯刚度很小，工作性能接近于铰节点。

（分）5.在进行网架杆件截面选择时，需遵从哪些原则？答：（1）每个网架结构所选截面规格不宜过大，以方便加工与安装，一般小跨度网架以三到五种为宜，大、中跨度网架也不宜超过10种规格。

（2）杆件宜选用壁厚较薄的截面，以使杆件在截面面积相同的条件下，能获得较大的回转半径；有利于压杆稳定。

（3）宜选用市场常供钢管。

（4）考虑到杆件材料负公差的影响，宜留有适当的余地。

6.用有限单元法对网架进行分析时，采用了哪些基本假设？答：①假定节点为铰节点，每个节点有三个自由度，忽略节点刚度的影响；②荷载作用在网架节点上，杆件只承受轴力；③材料在弹性阶段工作，符合胡克定律；④假定网架的变形很小，由此产生的影响予以忽略。

大跨度网架结构的设计要点

大跨度网架结构的设计要点摘要：随着现代社会的发展，人们对大跨度空间的需求越来越大，代表性场所包括会展中心、影剧院、体育场馆、共享大厅、飞机库等。

传统的平面结构如梁、拱、刚架、桁架等受其结构特性的限制，很难覆盖更大的空间。

网架结构能满足大跨度建筑的受力要求，与传统平面结构相比，具有受力合理、自重轻、抗震性能好、造型美观等优点。

机库类建筑属于典型的大跨度结构，本文以某机库结构设计为例，介绍大跨度网架结构的主要设计要点，以期为同类建筑工程设计提供参考。

关键词：大跨度；机库；网架1工程概况本项目机库位于成都市，建筑面积34719m2，南北向长208.80m，东西向宽117.00m，主要包含机库大厅、辅楼两部分，其中机库大厅地上1层，建筑高度40.65m（机库檐口至室外地面最低处的距离），主要功能为飞机定检，辅楼地上2层，建筑高度12.15m（有局部屋面），主要功能为飞机维修库的相关配套办公及设备用房等。

机库大厅屋面采用大跨度网架结构，大门处支承跨度为157m，机库大厅进深为77m，下部采用现浇钢筋混凝土框-排架结构（局部设置柱间支撑）；辅楼采用现浇钢筋混凝土框架结构，局部屋面设置网架。

本项目设计使用年限为50年，依据《建筑工程抗震设防分类标准》[1]，机库大厅抗震设防类别为重点设防类，结构安全等级为一级，重要性系数取1.1。

本地区抗震设防烈度为6度，设计基本地震加速度0.05g，设计地震分组第二组，建筑场地类别为Ⅱ类。

2设计荷载对于大跨度建筑来说，合理准确地确定荷载及荷载组合是至关重要的。

考虑檩条及夹芯板，屋面上弦恒荷载取0.65kN/m2，吊挂消防管活荷载0.05 kN/m2，屋面下弦检修马道活荷载0.25kN/m2，考虑檩条及夹芯板重墙面恒荷载取0.65kN/ m2。

按工程地质勘察报告，本工程建筑场地为建筑抗震一般地段。

根据四川省住房和城乡建设厅抗震设防专项审查专家组意见，应适当提高抗震设防标准，如按7度设防采取抗震措施或按7度计算地震作用。

网架结构设计建议

网架结构设计
1.网架结构类型
正放四角锥网架的节点、杆件数量最少、用钢量最省，屋面排水处理方便。

本工程网架选型合理。

2.网格尺寸：网格尺寸宜取(1/12~1/6L2)=2~4m，本工程取2m，合理。

3.高跨比：1/10~1/18L2=2.4~1.3m，本工程取1.8m，合理
4.荷载取值：按建筑做法及实际工程需要取值，请自校
5.温度作用：考虑±20°的温差作用，合理
6.强度控制（内力）：杆件应力比宜控制在0.85以下，请自校
7.长细比（杆件）：杆件长细比按压杆和拉杆分别控制长细比，请自
校
8.变形控制（位移）：屋面结构控制在1/250内，请自校
9.杆件截面构造要求：相连续的构件截面差别不应超过20%，截面
规格差不宜大于2档。

避免刚度突变。

请自校
节点：
10.螺栓球：球直径按规范公式计算。

请自校
11.螺栓：受力满足承载力要求（由杆件内力控制），另外构造还应根
据相邻杆件及相关封板、锥头、套筒等零部件不相碰的要求核算螺栓直径（核算方法可通过检查可能相碰点至球心的连线与相邻杆件轴线间的夹角之和不大于杆件之间夹角）。

请自校
12.套筒：根据相应杆件的最大轴向承载力按压杆计算，构造上内孔
径可比螺栓直径大1mm。

请自校
13.支座：本工程属于较小跨度的网架结构，采用平板支座，合理。

采用全固接的方式，网架构件需要考虑温度作用产生的受力。

加油站钢结构毕业设计计算书(网架结构)

目录目录 (Ⅰ)摘要及关键词 (1)Abstract and Keywords (2)前言 (3)1、结构设计基本资料 (4)1.1 工程概况 (4)1.2 设计基本条件 (4)1.3 本次毕业设计主要内容 (6)2、结构选型与初步设计 (7)2.1 设计资料 (7)2.2 网架形式及几何尺寸 (7)2.3 网架结构上的作用 (9)2.3.1静荷载 (9)2.3.2活荷载 (9)2.3.3地震作用 (10)2.3.4荷载组合 (10)3、结构设计与验算 (11)3.1 檩条设计 (11)3.2 网架内力计算与截面选择 (18)3.3 网架结构的杆件验算 (20)3.3.1 上弦杆验算 (20)3.3.2 下弦杆验算 (21)3.3.3 腹杆验算 (23)3.4 焊接球节点设计 (24)3.5 柱脚设计 (27)3.6 钢柱设计与验算 (29)3.7钢筋混凝土独立基础设计 (32)3.8网架变形验算 (39)I结束语 (41)参考文献 (43)附录（文献翻译） (44)谢辞 (49)I I摘要及关键词摘要本次毕业设计为合肥地区加油站钢结构设计，此次设计主要进行的是结构设计部分。

本次设计过程主要分为三个阶段：首先，根据设计任务书对本次设计的要求，通过查阅资料和相关规范确定出结构设计的基本信息，其中包括荷载信息、工程地质条件等。

然后，根据设计信息和功能要求进行结构选型并利用空间结构分析设计软件MST2008进行初步设计。

本次设计主体结构形式采用正放四角锥网架结构，节点形式采用焊接球节点，支撑形式采用四根钢柱下弦支撑，基础形式采用柱下混凝土独立基础。

最后，通过查阅相关规范和案例进行檩条、节点、支座等部分的设计，并通过整理分析得出的数据，进行了杆件、结构位移等的相关验算，最终确定了安全、可行、经济的结构模式。

关键词结构设计，网架结构，构件验算1ABSTRACT and KEYWORDSAbstract The graduation project is the design of a steel structure of the gas station in Hefei City. And this design is mainly for structure design. The design process is mainly divided into three stages:First, According to the requirement of the design specification for the design, through access to information and the relevant specification to determine the basic information of the structural design, including load information, engineering geological conditions, etc.Second, According to the needs of design information and function structure selection and use of space structure analysis and design software MST2008 for preliminary design. The design of the main structure form using four square pyramid space truss structure, welding ball node form, adopt four pillar of steel bottom chord support, support form using concrete independent foundation under column.Finally, through cases refer to the relevant specification and purlin, node, bearing and other parts of the design, and through the analysis of data, carried on the bar, the structure displacement, etc. The related calculation, finally determine the structure of a safe, feasible and economic mode.Keywords Structural design, bar and node calculation, component checking2前言随着近年来国民经济和交通运输的不断发展，国内各类车辆数量的不断增加，同时又没有找到合适的新能源的情况下，化石能源依然是现在所使用的主要能源，致使近年来加油站的数量逐渐增加，不仅有国营加油站，而且私营企业加油站的数量也不断增加。

网架结构设计的一般规定

网架结构设计的一般规定1.模块化设计：将系统划分为多个独立的模块，每个模块负责特定的功能。

模块之间应该松耦合、高内聚，便于维护、测试和扩展。

2.分层架构：将系统划分为多个层次，每个层次负责特定的功能。

常见的分层架构包括三层架构（界面层、业务逻辑层和数据访问层）和MVC （模型-视图-控制器）架构。

3.分布式架构：将系统的不同组件部署在多个物理或虚拟机上，以提高系统的性能和可扩展性。

常见的分布式架构包括分布式计算、分布式存储和分布式数据库。

4.缓存设计：使用缓存来提高系统的性能和响应时间。

常见的缓存技术包括内存缓存、分布式缓存和页面缓存。

5.异步处理：将耗时的操作放入消息队列中异步处理，以提高系统的并发性和可扩展性。

6.容灾设计：保障系统的高可用性和容错性，采用冗余设计、负载均衡、故障转移等技术。

7.安全设计：保障系统的数据安全和用户隐私，采取合适的身份验证、访问控制、数据加密等措施。

8.性能优化：通过合理的系统设计和优化调整，使系统具备较好的性能。

包括代码优化、数据库优化、网络优化等方面。

9.日志与监控：设计适当的日志记录和监控系统，以便于及时发现系统的问题和异常，并进行及时处理。

10.可扩展性和可维护性：在设计时考虑系统的可扩展性和可维护性，使系统能够方便地进行功能扩展和代码维护。

11.标准化设计：遵循一定的设计规范和标准，使系统具有良好的一致性和可读性。

12.代码复用：通过合理的模块划分和接口设计，实现代码的复用，减少冗余代码。

13.抽象和封装：将复杂的功能进行抽象和封装，隐藏细节，减少模块之间的依赖，提高系统的灵活性和可维护性。

14.单元测试和集成测试：在开发过程中进行合理的单元测试和集成测试，保证系统的质量和稳定性。

15. 持续集成和持续交付：采用持续集成和持续交付的方式，实现频繁地发布新功能和修复bug。

总结起来，网架结构设计的规定包括模块化设计、分层架构、分布式架构、缓存设计、异步处理、容灾设计、安全设计、性能优化、日志与监控、可扩展性和可维护性、标准化设计、代码复用、抽象和封装、单元测试和集成测试、持续集成和持续交付等方面。

网架结构的设计与分析

网架结构的设计与分析摘要：网架结构在我国广泛用作厂房、体育馆、展厅、俱乐部等的屋盖结构。

本文详细阐述了网架结构的特点和设计过程，最后呈现了一组钢网架结构、火力发电厂的设计案例。

关键词：网架结构；结构设计；钢结构1.网架结构特点分析网架结构的结构特点决定了网架作为一种空间杆系结构系统，具有三向受力强度，可以承受不同方向的荷载。

网架结构的特点具体包括以下几个方面：1.网架结构刚度大，材料强度高，抗震性强。

（2）网架结构重量轻，节约钢材。

（3）网架结构适合工厂化生产。

由于网架结构的构件是标准化的，也可以提前组装，适合工厂化生产，为加快项目进程提供了有利条件和保障。

2.网架结构设计流程网架结构的设计必须符合我国相关法律法规的要求。

同时，具体设计必须结合各自项目的特点来实现。

一般来说，可分为方案分析、网架计算、施工图深化三个阶段。

2.1方案分析阶段要注意确定关键点，如网架的高度不能过大，以保证下方设备的使用高度；初始杆件规格尺寸、网架高度、连接方式的选择等。

应当本专业的规范规程以及各个专业的使用功能等原则。

其次，即既要满足网架结构的特点，又要满足承载力的要求，并考虑现场施工安装的便利性。

2.2网架结构计算阶段在结构计算过程中，应注意设置网架支座的支撑条件、设计工况和调整计算结果。

针对于真实情况下的支座构件情况的模拟是否准确，各个工况组合中子荷载及其分项系数的取值是否合适；或计算结构内力或挠度的修正方法是否正确，是否符合结构的安全性和规范的构造要求；检查网架结构的连接节点，如螺栓布置或焊缝尺寸是否合适等。

2.3施工图深化阶段施工图深化阶段大部分是节点施工图的计算和施工图的过程。

水平网架一般选择水平面作为基准面，弧形网架一般使用合适的布局，但计算中网架图案计算多条弧线的交点最好使用其他数据布局。

平面的位置一定要移到基点，否则画图的时候会有很多小的角度差异，影响网架球的组成。

3.设计实例3.1工程概况项目建设规模为2x 1000 MW模块化热电厂设计。

网架结构的支座设计要点

网架( 网壳)结构作为一种高次超静定空间杆系结构，由于其受力性能好(理论上杆件只受轴力作用)、刚度大、整体性及抗震性能好、承载力强、受支座不均匀沉降影响小、适应性强，而计算理论的日益完善以及计算机技术飞速发展，使得对任何极其复杂的三维结构的分析与设计成为可能，因此网架结构被广泛应用于工业与民用建筑领域中。

但网架结构如果其支承结构、支座型式及边界条件设计不合理会对网架结构的安全性和经济性造成重要影响。

1. 支承结构与支承方式目前在很多工程中，网架（网壳）一般由专业的钢构公司根据事先假定的边界约束条件进行设计，再将他们算出来的支座反力作为外加荷载作用到下部支承结构中。

把网架（网壳）和下部支承结构分开计算，网架支座相对于下部结构的位移虽然可以通过弹性约束方法模拟，但是由下部支承结构变形带来的支座沉陷等支座本身的变位很难估算准确，算出来的结构内力在某些情况下会与实际情况差别较大，可能会给工程留下安全隐患。

下部结构可能是柱，也可能是梁，也可能是其他结构形式，不仅刚度是有限的，而且具体工程刚度差异可能很大，在这种假定条件下，算出来的杆件内力、支座反力及下部结构内力与采用网架支座刚度为实际刚度且上、下部结构共同工作的力学模型所计算出来的结果肯定是不相同的。

另外，分开计算还割裂了上下部结构的协同工作，使得上、下部结构的周期和位移计算均不准确。

通常网架的支承可以分为：周边支承、点支承以及点支承与周边支承混合使用三种方式，周边支承是将网架周边节点搁置在梁或柱上，点支承则是将网架支座以较大的间距搁置于独立梁或柱上，柱子与其他结构无联系。

网架（网壳）搁置在梁或柱上时，可以认为梁和柱的竖向刚度很大，忽略梁的竖向变形和柱子轴向变形，因此网架（网壳）支座竖向位移为零，网架（网壳）支座水平变形应考虑下部结构共同工作。

在周边支承网架（网壳）支座的径向应将下部支承结构作为网架（网壳）结构的弹性约束，而点支承网架（网壳）支座的边界条件应考虑水平X和Y两个方向的弹性约束。

网架结构构造设计

浅析网架结构的构造设计摘要：网架结构的主要尺寸有网格尺寸（指上弦网格尺寸）和网架高度。

确定这些尺寸时应考虑跨度大小、柱网尺寸、屋面材料以及构造要求和建筑功能等因素.关键词：网架结构网格尺寸跨度大小中图分类号： tu356 文献标识码： a 文章编号：一网格尺寸1 屋面材料当屋面采用无檩体系（钢筋混凝土屋面板、钢丝网水泥板）时，网格尺寸一般为2～4m。

若网格尺寸过大，屋面板重量大，不但增加了网架所受的荷载，还会使屋面板的吊装发生困难。

当采用钢檩条屋面体系时，檩条长度不宜超过6m。

网格尺寸应与上述屋面材料相适应。

当网格尺寸大于6m时，斜腹杆应再分，此时应注意保证杆件的稳定性。

2 网格尺寸与网架高度的比例关系通常应使斜腹杆与弦杆的夹角为45º～60º，这样节点构造不致发生困难。

3 材料规格采用合理的钢管做网架时，网格尺寸可以大些；采用角钢杆件或只有较小规格钢材时，网格尺寸应小些.二网架高度网架高度越大，弦杆所受力就越小，弦杆用钢量减少；但此时腹杆长度加大，腹杆用钢量就增加。

反之，网架高度越小，腹杆用钢量减少；弦杆用钢量增加。

因此网架需要选择一个合理的高度，使得用钢量达到最少；同时还应当考虑刚度要求等。

合理的网架高度可根据表2－2 中的跨高比来确定。

确定网架高度时主要应考虑以下几个因素表2－2 网架的上弦网格数和跨高比网架形式钢筋混凝土屋面体系钢檩条屋面体系网格数跨高比网格数跨高比两向正交正放网架正放四角锥网架正放抽空四角锥网 (2～4)+0.2l10～14(6～8)+0.07l2(13～17) －0.03l2两向正交斜放网架棋盘形四角锥网架斜放四角锥网架星形四角锥网架 (6～8) +0.08l1.网架的平面形状当平面形状为圆形、正方形或接近正方形的矩形时，网架高度可取得小些。

当矩形平面网架狭长时，单向作用就明显，其刚度就越小些，故此时网架高度应取得大些。

2.网架的支承条件周边支承时，网架高度可取得小些；点支承时，网架高度应取得大些3.节点构造形式网架的节点构造形式很多，国内常用的有焊接空心球节点和螺栓球节点。

JGJ-网架结构设计与施工规程

中华人民共和国行业标准《网架结构设计与施工规程》（JGJ 7-91）•第一章总则•第1.0.1条▪为了在网架结构的设计与施工中，做到技术先进、经济合理、安全适用、确保质量、特制定本规程。

•第1.0.2条▪本规程适用工业与民用建筑屋盖与楼层的平板型网架结构（简称网架结构），其中屋盖跨度不宜大于120m，楼层跨度不宜大于40m。

•第1.0.3条本规程是遵照国家标准《建筑结构设计统一标准》GBJ68-84、《建筑结构设计通用符号、计量单位和基本术语》GBJ83-85、《建筑结构荷载规范》GBJ9-87、《建筑抗震设计规范》GBJ11-89、《钢结构设计规范》GBJ17-88、《冷弯薄壁型钢结构设计规范》GBJ18-87和《钢结构工程施工及验收规范》GBJ205，结合网架结构的特点而编制的。

在设计与施工中，除符合本规程的要求外，尚应遵守《网架结构工程质量检验评定标准》JGJ78-91及其他有关规范的规定。

•第1.0.4条对受高温及强烈腐蚀等作用、有防火要求的网架结构，或承受动力荷载的楼层网架结构，应符合现行有关专门规范或规程的要求。

直接承受中级或重级工作制的悬挂吊车荷载并需进行疲劳验算的网架结构，其疲劳强度及构造应经过专门的试验确定。

•第1.0.5条网架的选型及构造应综合考虑材料供应和施工条件与制作安装方法，以取得良好的技术经济效果。

网架结构中的杆件和节点，宜减少规格类型，以便于制作安装。

•第二章设计的一般规定•第 2.0.1条网架结构可选用下列常用形式（附录一）：一、有平面桁架系组成的两向正交正放网架、两向正交斜放网架、两向斜交斜放网架、三向网架、单向折线型网架。

二、由四角锥体组成的正放四角锥网架、正放抽空四角锥网架、棋盘型四角锥网架、斜放四角锥网架、星型四角锥网架。

三、由三角锥体组成的三角锥网架、抽空三角锥网架、蜂窝型三角锥网架。

•第2.0.2条网架的选型应结合工程的平面形状和跨度大小、支承情况、荷载大小、屋面构造、建筑设计等要求综合分析确定。

网架甲级设计标准要求有哪些

网架甲级设计标准要求有哪些网架结构是现代建筑中常用的一种结构形式，它具有轻巧、高强度、施工快速等特点，因此在设计网架结构时需要符合一系列的设计标准要求。

以下是常见的网架甲级设计标准要求：1. 强度要求：网架结构需要满足荷载要求，包括自重、使用荷载、风荷载、地震荷载等。

设计中需要考虑各个方向的荷载作用，并保证结构的整体稳定性和强度。

2. 材料要求：网架结构所使用的材料主要包括钢材和连接件。

在设计中需要选择合适的钢材和连接件，并且满足相关的材料强度标准要求。

3. 稳定性要求：网架结构在使用过程中需要满足稳定的要求，例如抗侧位稳定、抗局部稳定等。

设计中需要合理设置支撑和剪力墙等构造措施，以提高结构的稳定性。

4. 空间要求：网架结构通常用于大跨度空间，因此在设计中需要满足相关的空间要求，例如横向间距、纵向间距、净高等。

5. 构件结构要求：网架结构需要满足构件的强度和稳定性要求。

在设计中需要合理设置构件的截面尺寸和连接方式，并满足相关的构件设计标准要求。

6. 施工要求：网架结构的施工需要进行现场的制作和安装，因此需要满足相应的施工要求。

设计中需要考虑施工的可行性和安全性，并提供详细的施工图纸和技术要求。

7. 防腐要求：网架结构通常需要在户外环境中使用，因此需要满足防腐要求。

设计中需要选择合适的防腐措施，例如热镀锌、喷涂防腐等。

8. 消防要求：网架结构需要满足消防要求，包括逃生通道的设置、消防设施的安装等。

设计中需要合理设置消防措施，以保证人员的生命安全。

总之，网架甲级设计标准要求设计师充分考虑结构的强度、稳定性、施工性等方面，以确保网架结构的安全可靠性和使用性能。

同时，对材料的选择和施工的要求也需要符合相关的国家标准和规范。

钢结构网架施工组织设计

钢结构网架施工组织设计一、引言钢结构网架是一种常用的结构形式，广泛应用于建筑、桥梁和其他工程领域。

在进行钢结构网架的施工工作之前，需要进行施工组织设计，以确保施工过程的顺利进行。

本文将对钢结构网架施工组织设计的主要内容进行介绍。

二、施工组织设计的目标钢结构网架施工组织设计的主要目标是确保施工过程的安全、高效和质量，实现施工任务的顺利完成。

具体目标包括：1.合理安排施工进度，确保施工工期的控制；2.组织合理的施工流程，最大限度地提高施工效率；3.制定详细的施工计划和方案，明确施工人员的职责和任务；4.确保施工过程中的安全，预防工伤事故的发生；5.控制施工成本，合理利用资源，降低施工风险；6.按照设计要求和标准完成施工任务，保证施工质量。

三、施工组织设计的内容钢结构网架施工组织设计包括施工方案、施工计划、施工流程、人力资源组织设计、技术措施设计等内容。

施工方案是对钢结构网架施工过程的整体设计，包括施工方法、设备选型、施工工艺等。

施工方案需要根据具体的工程要求和施工条件进行制定，确保施工过程的顺利进行。

2. 施工计划施工计划是根据施工方案和工期要求制定的具体施工时间表，明确施工任务和进度安排。

施工计划需要考虑到施工资源和施工条件，合理安排施工顺序，确保施工工期的控制。

施工流程是根据施工方案和施工计划制定的具体施工步骤和工序，明确施工的先后顺序和方法。

施工流程需要根据钢结构网架的特点和施工要求进行设计，确保施工过程的顺利进行。

4. 人力资源组织设计人力资源组织设计是根据施工计划和施工流程确定的施工人员的组织结构和任务分配。

人力资源组织设计需要考虑到施工人员的专业能力和数量，合理配置施工人员，确保施工过程的顺利进行。

5. 技术措施设计技术措施设计是根据具体的施工要求和施工条件进行设计的一系列技术措施，包括施工安全措施、质量控制措施、环境保护措施等。

技术措施设计需要考虑到施工过程中可能出现的问题和风险，制定相应的应对措施。

2 网架结构1-6

4.由六角锥体组成的网架结构，它的基本单元体是
由6根弦杆、6根斜杆构成的正六角锥体，即七面体。
2.1.5 网架结构的选型网架选型是否恰当，会影响网架结构的技术经济指标、
制作安装质量和施工进度。影响网架选型的因素是多
方面的，如网架制作、安装方法、用钢指标、跨度大
小、刚度要求、平面形状、支承条件等都在一定程度
3、由三角锥体组成的网架结构，它的基本单元是由3根弦杆、 3根斜杆所构成的正三角锥体，即四面体。三角锥体可以顺置，也可以倒置。根据三角锥体的组合方式和连接锥顶弦杆的方法
不同，这类三角锥体组成的网架又可分为四种：
（1）三角锥网架：由顺置的错格排列的三角锥体与三向互成60º 的上弦杆系连接而成。（2）抽空三角锥网架I型：它可由三角锥网架跳格式地抽去锥体的3根斜杆和相应的6根下弦杆而成。（3）抽空三角锥网架Ⅱ型：它可由三角锥网架采用另一种跳格方式，抽去锥体的3根斜杆和相应的6根下弦杆而成。（4）蜂窝形三角锥网架：这是由倒置的三角锥体两两相连而成。
2、由四角锥体组成的网架结构，它的基本单元是由4根弦杆、4根斜杆构成的正四角锥体，即五面体，锥体可以顺置也可以倒置。由这些四角锥体排列组成网架时，还要用上弦杆或下弦杆把相邻的锥顶连接起来。根据锥体的组合方式和连接锥顶弦杆的方向不同，这类四角锥体组成的网架又可分为六种：
（1）正放四角锥网架；（2）正放抽空四角锥网架；（3）斜放四角锥网架；（4）棋盘形四角锥网架；（5）星形四角锥网架；（6）单向折线形网架，又称折板型网架。
2 网架结构
天津大学建筑工程学院
丁阳
主要内容

网架结构概述网架结构的荷载、作用与一般设计原则网架结构的基本理论和分折方法网架结构的有限元法——空间桁架位移法

(整理)网架制作的规范、规程

一、网架制造工艺技术1、网架制作的规范、规程《钢结构工程施工及验收规范》（GB50205-95）《网架结构设计与施工规程》（JGJ7-91）《网架结构工程质量检验评定标准》（JGJ8-91）《建筑钢结构焊接规程》（JGJ81-91）《钢网架螺栓球节点》（JGJ75.1-91）《钢网架检验及验收标准》（JGJ75.3-91）《焊接球点钢网架焊缝超声波探伤及质量分析法》（JG/T3034.1-96）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）2、网架制作采用的材料螺栓球节点网架杆件、锥头和套筒采用Q235钢等，螺栓球节点采用45#钢等。

3、螺栓球节点网架制作3.1锥头制作放样、下料后，毛坯经模锻成型，要求不得有过烧裂纹等缺陷，然后进行车加工成半成品件，其孔径允许偏差+0.5mm，锥头底板厚度允许偏差为+0.5mm，-0.2mm，锥头底板二面平行度不大于0.1mm。

3.2高强螺栓进货检验高强螺栓及顶丝由专业定点厂家供货，要求其检测手段齐全，随货带有材质证明书与质量保证书。

高强螺栓必须用硬度计、10倍放大镜或磁粉探伤逐根检验其表面硬度，严禁有裂纹或损伤。

高强螺栓丝杆长度公差不大于1mm。

螺纹长度为螺栓直径的1.1d以上，螺栓头直径公差为±1mm，键槽距螺栓头部底端距离公差为±0.5mm，要圆角过渡，螺栓直径公差为±0.5mm。

3.3杆件制作3.3.1杆件制作工艺3.3.2钢管杆件与锥头的焊缝应进行抗拉强度检验，其承载力检验系数应满足规范的要求。

锥头或封板两断平行度允许偏差为0.5mm，止口与钢管线垂直允许偏差为0.5mm。

杆件长度允许偏差为±1mm，杆件焊接收缩为0.5mm，高强螺栓直径与锥头、封板内孔径允许偏差为1.5mm。

3.4螺栓球制作3.4.1工艺流程3.4.2毛坯球由定点厂供货，毛坯球进厂后，检查出厂合格证、试验报告，有怀疑时抽样复查。

用10倍放大镜目测或用磁粉探伤方法，对其外观进行检查，严禁有过烧、裂纹及隐患现象。

网架设计要求

⽹架设计要求
CAD命令
直线L 多段线PL 删除E 圆弧A 圆C 移动M 拖动P 偏移O 复制CO 延长EX 剪切TR 填充H 镜像MI 单⾏⽂字DT 矩形REC 特性匹配MA 标注管理D 空格、重复上⼀命令recover⾃动⽣成scale ⽐例材料字体hxdz
⽹架
⽹架风载计算⽅式⾯积×风载系数（50N）×2=风载标准值显⽰红⾊真确⼀般为负值
雪载的值⼩于上弦静载时可不考虑，⼤于就取⼤Z向最⼤位移不超过宽度的1/250
地震震幅在7度以下⽹架屋盖结构可不进⾏竖向抗震验算8度以上应进⾏竖向抗震验算
平⾯⽹架多点⽀承的⽹架宜设柱帽当⽹架上弦杆节点有集中荷载的可设置再分式腹杆⽹架排⽔坡度⽅法:上弦加⼩⽴柱找坡注意⼩⽴柱稳定性⽹架变⾼度⽹架结构起坡有起拱要求的⽹架拱度可取短向跨度的1/300 ⽹架容许挠度⽤做屋盖L2/250 ⽤作楼层L2/300 悬挑跨度1/125 ⽹架的⽹格⾼度与⽹格尺⼨应根据跨度⼤⼩荷载条件柱⾯尺⼨⽀承情况⽹格形式以及构造要求和建筑功能等因素确定⽹架⾼跨⽐可取1/10-1/18 ⽹架在短向跨度的⽹格不宜⼩于5格确定⽹格尺⼨时宜使相邻杆件间的夹⾓⼤于45°且不宜⼩于30°⽹壳的⽮跨⽐不易⼩于1/7 双层球⾯⽹壳的厚度可取平⾯直径的1/30-1/60 单层球⾯⽹壳直径不宜⼤于80m 圆柱⾯⽹壳的宽度与跨度⽐宜⼩于1 壳体⽮⾼可取宽度的1/3-1/6 ⽹壳厚度可取宽度的120-1/50
杆件⾓钢不宜⼩于L50×3钢管不宜⼩于◎48×3对于⼤中跨度的⽹架钢管不宜⼩于◎60×3.5 严禁采⽤⾮刚结构⽤钢管管材强调⽤⾼频焊管或⽆缝钢管
常⽤⽹架构建主要规格：。
