三极管的识别与检测
不是越大 越好，需根据电路要求选择β值。β太高，易引 起自激，工作稳定性差，受温度影响也大。通常 选β在40～100之间。
UCBO、UCEO、ICM和PCM是三极管极限参数，电路的估算值不得超过这些极限参数。
测电流的放大系数
没有“β或hFE”挡的万用表测量（如MF30）将万用表置于“R×1K”挡（以NPN管 为例），红表笔接基极以外后管脚，左手拇指与中指将黑表笔与基极以外的另一管脚捏在一起， 同时用左手食指触摸余下的管脚，
这时表针应向右摆动。将基极以外的两管脚对调后再测一次。两次测量中，表针摆动幅 度较大的那一次，黑表笔所接为集电极，红表笔所接为发射极。表针摆动幅度越大，说明被测
直接识别三极管型号、 β、引脚的方法
一般情况下可以根据命名规则从三极管管壳上的符号辨别出它的型号和类型。同时 还可以从管壳上的色点的颜色来判断出管子的放大系数β值的大致范围。常用色点对β值 分档如下：
色 标
棕
红
橙
黄
绿
蓝
紫
灰
白
β 1～15 15～25 25～40 40～55 55～80 80～120 120～180 180～270 270～400
当从管壳上知道它们的型号以及β值后，还应进一步判别它们的三个电极。 90XX系列三极管管脚判别： 拿起三极管，把文字标注一面朝向自己，从左到右依次为发射极e、基极b、集电极c
三极管的管脚必须正确确认， 否则接入电路后，不但不能正常工 作，还会烧坏管子及其它电路。
四、 三极管的分类
内部结构：NPN型和PNP型管；工作频率：有低频和高频管； 功率：有小功率和大功率管； 用途：有普通管和开关管； 材料：有锗管和硅管等等。 封装材料分：金属壳、塑封管等
三极管识别及检测
频率特性测试
总结词
频率特性测试是评估三极管在不同频率下的 性能表现，对于高频应用中的三极管尤为重 要。
详细描述
频率特性测试通常使用专用的频率响应分析 仪进行。测试时，将分析仪的探头接在三极 管的输入或输出端上，然后改变测试信号的 频率，观察三极管在不同频率下的电压增益 、电流增益、相位偏移等参数的变化。通过 频率特性测试，可以评估三极管在高频条件 下的性能表现，对于设计高频电路具有重要
更换
当三极管出现损坏或性能下降时，应及时更换以 保证系统的稳定性和可靠性。
THANKS FOR WATCHING
感谢您的观看
意义。
0பைடு நூலகம் 三极管应用
在放大电路中的应用
01
02
03
放大电路
三极管作为电流放大器件， 通过基极电流控制集电极 电流，实现信号的电压放 大。
信号处理
三极管用于信号的电压放 大，提高信号的幅度和功 率，便于传输和驱动其他 电子元件。
音频放大
在音频放大电路中，三极 管将微弱的音频信号放大， 驱动扬声器发声，实现声 音的重放。
详细描述
开路故障通常表现为三极管无法正常 放大或输出信号，有时还会导致电路 无法正常工作。排除方法包括检查三 极管的引脚是否焊接良好，以及线路 是否连接正常等。
饱和与截止故障及排除
总结词
三极管饱和与截止故障是指三极管工作在饱 和区或截止区，导致电路无法正常工作。
详细描述
饱和与截止故障通常表现为电路无法正常放 大或输出信号，有时还会导致电路过热或损 坏。排除方法包括检查三极管的偏置电路是 否正常，以及负载是否过重等。
05 三极管安全使用注意事项
使用环境要求
温度
(整理)贴片三极管引脚三极管的识别分类及测量
贴片三极管引脚三极管的识别分类及测量符号：“Q、VT”三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输出极）三极管实物图：贴片三极管功率三极管普通三极管金属壳三极管二、三级管的分类：按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。
按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极管，以前这种三极管用的多。
三极按工作频率划分为两种：一种是低频三极管，主要用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地方。
按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于大功率输出场合。
按用途分为：放大管和开关管。
三、三极管的组成：三极管由三块半导体构成，对于ＮＰＮ型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图Ａ所示，Ｐ型半导体在中间，两块Ｎ型半导体在两侧，各半导体所引出的电极见图中所示。
在Ｐ型和Ｎ型半导体的交界面形成两个ＰＮ结，在基极与集电极之间的ＰＮ结称为集电结，在基极与发射极之间的ＰＮ结称为发射结。
图Ｂ是ＰＮＰ型三极管结构示意图，它用两块Ｐ型半导体和一块Ｎ型半导体构成。
ＡＢ四、三极管在电路中的工作状态：三极管有三种工作状态：截止状态、放大状态、饱和状态。
当三极管用于不同目的时，它的工作状态是不同的。
1、截止状态：当三极管的工作电流为零或很小时，即IB=0时，IC和IE也为零或很小，三极管处于截止状态。
2、放大状态：在放大状态下，IC=βIB，其中β(放大倍数)的大小是基本不变的（放大区的特征）。
有一个基极电流就有一个与之相对应的集电极电流。
3、饮和状态：在饮和状态下，当基极电流增大时，集电极电流不再增大许多，当基极电流进一步增大时，集电极电流几乎不再增大。
工作状态定义电流特征解流截止状态集电极与发射极之间电阻很大IB=0或很小，IC或IE为零或很小因为IC＝βIB利用电流为零或很小特征，可以判断三极管已处于截止状态放大状态集电极与发射极之间内阻受基极电流大小控制，基极电流大，其内阻小IC＝βIBIE=(1+β)IB有一个基极电流就有一个对应的集电极电流和发射极电流，基极电流能有效地控制集电极电流和发射极电流饱和状态集电极与发射之间内阻很小各电极电流均很大，基极电流已无法控制集电极电流和发射极电流电流放大倍数β已很小，甚至小于1（用直流电控制信号的一种方式）五、三极管的作用：放大、调制、谐振、开关1、电流放大：三极管是一个电流控制器件，它用基极电流IB来控制集电极电流IC和发射极电流IE，没有IB就没有IC和IE，只要有一个很小的IB，就有一个很大的IC。
三极管的管脚识别和好坏测量方法
三极管的管脚识别和好坏测量方法三极管具有三个电极，由两个PN结构成，共用一个电极称为三极管基极【用字母B】表示，其它两个极称为集电极【用字母C表示】和发射极【用字母E表示】，现在我们介绍三极管的管脚识别和三极管的测试方法：一：三极管管脚识别：根据电路板标注识别管脚极性，三极管有三个脚，分别是基极b，集电极c，发射极e，三极管引脚排列位置根据品种，型号及功能的不同而不同，正确识别三极管的管脚极性，在测试，安装，调试等各个应用场合都十分重要。
1，根据三极管的应用环境，在电路板上找到引脚对应位置。
2，在电路板上，三极管旁边标记有三极管极性，3，根据电路图形符号识别引脚极性用三极管型号标识识别引脚极性方法。
在互联网下载要查询的三极管相关资料，再根据资料识别三极管的引脚排列三：根据三极管封装规律识别引脚极性。
国产金封大功率三极管引脚识别，是TO-3封装。
这种国产金封大功率三极管基极b与发射极e在管子平面中上部，按图片中的方式放置，左边的引脚是基极b，右边的引脚是发射极e，，金属外壳是集电极c，用几种种封装的功率管的引脚极性都是这样排列，固定不变。
塑封中大功率管引脚极性识别。
外形如图：用这几种外形封装的中大功率管，不管是什么型号，只要外形封装一样，引脚极性都是一样。
引脚识别方法是：将这种外形封装的塑封中大功率管字符面超向自己，管脚朝下，左边的第一脚为基极b，中间的引脚为集电极c，右边引脚为发射极e。
塑封小功率管引脚识别方法：塑封小功率三极管引脚有两种排列类型，都为TO-92封装。
第一种引脚排列类型:字符面朝向自己，管脚朝下，左边第一脚为发射极e，中间脚为集电极c，右边脚为基极b。
通用代表型号有：c1815，a1015，C2383，C945， A1013，D667，MJE13001等。
第二种引脚排列类型：字符面朝自己，管脚朝下，左边第一脚为发射极e，中间脚为基极b，右边脚为集电极。
通用代表型号有：9012，9014，2N2222，S8050，S8550，2n5401，2N3906，2N5551贴片三极管引脚识别：贴片三极管与普通直插三极管不同，紧贴电路板安装，引脚排列现在常用的也有两种，不像直插式三极管有多种排列，第一种是SOT-23封装，一边有二个引脚，另一边一个引脚。

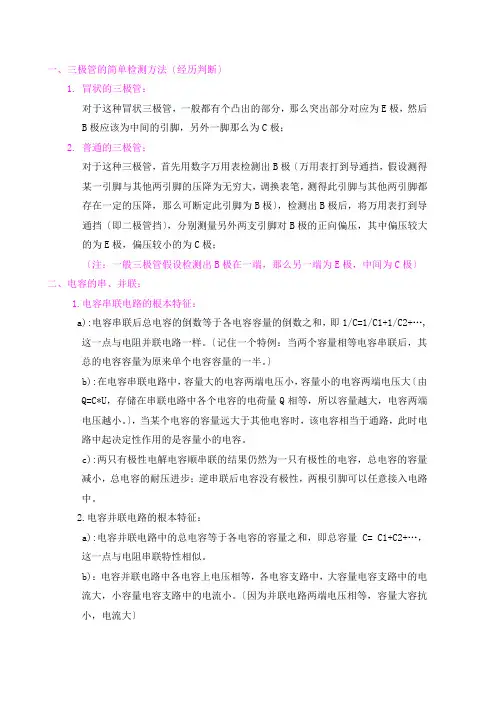

三极管的简单检测方法(经验判断)
一、三极管的简单检测方法〔经历判断〕1.冒状的三极管：对于这种冒状三极管，一般都有个凸出的部分，那么突出部分对应为E极，然后B极应该为中间的引脚，另外一脚那么为C极；2.普通的三极管：对于这种三极管，首先用数字万用表检测出B极〔万用表打到导通挡，假设测得某一引脚与其他两引脚的压降为无穷大，调换表笔，测得此引脚与其他两引脚都存在一定的压降，那么可断定此引脚为B极〕，检测出B极后，将万用表打到导通挡〔即二极管挡〕，分别测量另外两支引脚对B极的正向偏压，其中偏压较大的为E极，偏压较小的为C极；〔注：一般三极管假设检测出B极在一端，那么另一端为E极，中间为C极〕二、电容的串、并联：1.电容串联电路的根本特征：a):电容串联后总电容的倒数等于各电容容量的倒数之和，即1/C=1/C1+1/C2+…,这一点与电阻并联电路一样。
〔记住一个特例：当两个容量相等电容串联后，其总的电容容量为原来单个电容容量的一半。
〕b):在电容串联电路中，容量大的电容两端电压小，容量小的电容两端电压大〔由Q=C*U，存储在串联电路中各个电容的电荷量Q相等，所以容量越大，电容两端电压越小。
〕，当某个电容的容量远大于其他电容时，该电容相当于通路，此时电路中起决定性作用的是容量小的电容。
c):两只有极性电解电容顺串联的结果仍然为一只有极性的电容，总电容的容量减小，总电容的耐压进步；逆串联后电容没有极性，两根引脚可以任意接入电路中。
2.电容并联电路的根本特征：a):电容并联电路中的总电容等于各电容的容量之和，即总容量C= C1+C2+…，这一点与电阻串联特性相似。
b)：电容并联电路中各电容上电压相等，各电容支路中，大容量电容支路中的电流大，小容量电容支路中的电流小。
〔因为并联电路两端电压相等，容量大容抗小，电流大〕说明：〔平板电容公式为c=εs/4πkd.平行板电容器的电容c跟介电常数ε成正比，跟正对面积成s正比,跟极板间的间隔d成反比，其中式中的k是静电力常量。

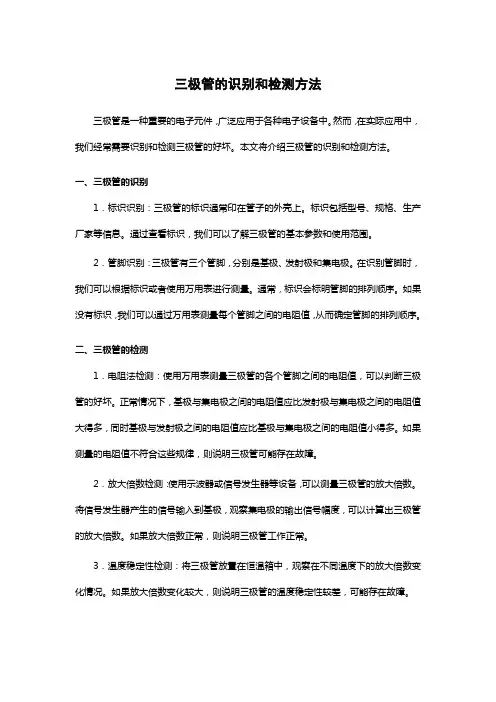

三极管的识别和检测方法
三极管的识别和检测方法三极管是一种重要的电子元件，广泛应用于各种电子设备中。
然而，在实际应用中，我们经常需要识别和检测三极管的好坏。
本文将介绍三极管的识别和检测方法。
一、三极管的识别1．标识识别：三极管的标识通常印在管子的外壳上。
标识包括型号、规格、生产厂家等信息。
通过查看标识，我们可以了解三极管的基本参数和使用范围。
2．管脚识别：三极管有三个管脚，分别是基极、发射极和集电极。
在识别管脚时，我们可以根据标识或者使用万用表进行测量。
通常，标识会标明管脚的排列顺序。
如果没有标识，我们可以通过万用表测量每个管脚之间的电阻值，从而确定管脚的排列顺序。
二、三极管的检测1．电阻法检测：使用万用表测量三极管的各个管脚之间的电阻值，可以判断三极管的好坏。
正常情况下，基极与集电极之间的电阻值应比发射极与集电极之间的电阻值大得多，同时基极与发射极之间的电阻值应比基极与集电极之间的电阻值小得多。
如果测量的电阻值不符合这些规律，则说明三极管可能存在故障。
2．放大倍数检测：使用示波器或信号发生器等设备，可以测量三极管的放大倍数。
将信号发生器产生的信号输入到基极，观察集电极的输出信号幅度，可以计算出三极管的放大倍数。
如果放大倍数正常，则说明三极管工作正常。
3．温度稳定性检测：将三极管放置在恒温箱中，观察在不同温度下的放大倍数变化情况。
如果放大倍数变化较大，则说明三极管的温度稳定性较差，可能存在故障。
4．稳定性检测：使用示波器观察三极管的输入和输出信号波形，可以判断三极管的稳定性。
如果输入和输出信号波形存在较大差异或不稳定，则说明三极管可能存在故障。
总之，识别和检测三极管是电子设备维修和调试的重要环节。
通过掌握正确的识别和检测方法，我们可以快速准确地判断三极管的好坏，为电子设备的正常运行提供保障。
三极管的识别与检测
使用万用表的欧姆档，分别测量三极管三个引脚与其他两个引脚之间的电阻值。当某个引脚与其他两 个引脚之间的电阻值均较大时，可以初步确定该引脚为集电极。而与集电极相邻的另一个引脚则为发 射极。
工作状态的判定
1 2 3
判定方法
通过测量三极管各电极的电压或电流值，可以判 断三极管的工作状态（饱和、截止或放大）。
管脚颜色
不同品牌和型号的三极管可能有 不同的管脚颜色标识，常见的颜 色有黑、棕、红、橙、黄、蓝等 。
型号标识
型号标注位置
三极管的型号标注通常位于管壳的一 侧，字体大小和颜色可能会有所不同 。
型号组成
三极管的型号通常由字母和数字组成 ，字母表示三极管的类型，数字表示 规格参数和生产厂家等信息。
03
截止失真
噪声干扰
当三极管工作在截止区时，输出信号出现 失真现象。应调整基极电流或集电极电压 ，使三极管从截止区进入放大区。
当三极管受到噪声干扰时，会出现不稳定 的工作状态。应采取屏蔽措施，减小外界 干扰对三极管的影响。
感谢您的观看
THANKS
总结词
三极管的工作原理基于半导体PN结的电流放大效应。
详细描述
当基极输入一个微弱电流时，会在半导体内部产生电子和空穴，并在电场的作用 下分别向集电极和发射极运动，形成较大的集电极和发射极电流。这个过程实现 了输入电流对输出电流的控制，从而实现信号放大等功能。
02
三极管外观与标识
外观特征
封装形式
三极管有多种封装形式，常见的 有TO-92、TO-92L、TO-2ቤተ መጻሕፍቲ ባይዱ0等，
散热设计
在长时间工作或大功率应用中 ，需要考虑三极管的散热问题 ，采取适当的散热措施。
三极管的识别与检测方法
三极管的识别与检测方法第一篇：三极管的识别与检测方法三极管的识别与检测方法（2）课型：理论+实践教学目标1、熟悉三极管外形，图形符号和文字符号；2、了解三极管的种类与特点；3、了解三极管的特性与参数；4、掌握常用三极管的命名方法；教学重点与难点1、掌握三极管的外形，图形符号和文字符号；2、了解三极管的种类与特点；教学方法讲授法、演示法教学安排：2课时教学过程一、项目实施任务一：普通三极管的识别与检测工作任务：1.识别不同类别的三极管2.测量三极管工作步骤：1.识别各种三极管(按功率)（1）普通小功率三极管普通小功率三极管通常采用TO-92封装，如图所示为9013三极管，其引脚顺序为E、B、C（引脚向下，面向元件型号）。
（2）中功率三极管图所示为NPN型中功率三极管TIP41，其引脚顺序为B、C、E（引脚向下，面向元件型号），中功率三极管通常采用TO-220封装。
（3）金属外壳三极管如图所示为开关三极管2N2222A，该三极管为NPN型三极管，采用金属外壳封装TO-18或TO-39，其引脚顺序如图所示，引脚向下，从凸起位置依次为E、B、C。
（4）大功率金属外壳三极管图为大功率金属外壳三极管，其封装形式通常为TO-3,其外壳通常为集电极（C），另外两个引脚分别为基极（B）和发射极（E）。
（5）贴片三极管图为贴片三极管8550,8550为小功率PNP三极管,其贴片型号为2TY，引脚顺序如图所示。
2、识别各种三极管（按引脚的现状）（1）色点标志（2）凸形标记（3）三角排列（4）三脚等距平面性（5）带散热片的三极管3.用指针式万用表测量三极管步骤一：判断三极管的基极(B)用万用表R×1K档或R×100档依次测量三极管各极之间的正反向阻值，并将测得阻值填入表中。
然后分析表中测得数据，观察哪一个引脚与其他两个引脚之间的测得的阻值均较小，如果符合这一条件，则这个引脚就是三极管的基极（B）。
步骤二：判断三极管的管型(PNP还是NPN)将万用表置于R×1K档或R×100档，将万用表的黑表笔接三极管的基极，红表笔在其他极，如果阻值均较小，则表明这是一个NPN 型三极管。
贴片三极管引脚三极管的识别分类及测量
贴片三极管引脚三极管的识别分类及测量符号：“Q、VT”三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输出极）三极管实物图：贴片三极管功率三极管普通三极管金属壳三极管二、三级管的分类：按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。
按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极管，以前这种三极管用的多。
三极按工作频率划分为两种：一种是低频三极管，主要用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地方。
按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于大功率输出场合。
按用途分为：放大管和开关管。
三、三极管的组成：三极管由三块半导体构成，对于ＮＰＮ型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图Ａ所示，Ｐ型半导体在中间，两块Ｎ型半导体在两侧，各半导体所引出的电极见图中所示。
在Ｐ型和Ｎ型半导体的交界面形成两个ＰＮ结，在基极与集电极之间的ＰＮ结称为集电结，在基极与发射极之间的ＰＮ结称为发射结。
图Ｂ是ＰＮＰ型三极管结构示意图，它用两块Ｐ型半导体和一块Ｎ型半导体构成。
ＡＢ四、三极管在电路中的工作状态：三极管有三种工作状态：截止状态、放大状态、饱和状态。
当三极管用于不同目的时，它的工作状态是不同的。
1、截止状态：当三极管的工作电流为零或很小时，即IB=0时，IC和IE也为零或很小，三极管处于截止状态。
2、放大状态：在放大状态下，IC=βIB，其中β(放大倍数)的大小是基本不变的（放大区的特征）。
有一个基极电流就有一个与之相对应的集电极电流。
3、饮和状态：在饮和状态下，当基极电流增大时，集电极电流不再增大许多，当基极电流进一步增大时，集电极电流几乎不再增大。
工作状态定义电流特征解流截止状态集电极与发射极之间电阻很大IB=0或很小，IC或IE为零或很小因为IC＝βIB利用电流为零或很小特征，可以判断三极管已处于截止状态放大状态集电极与发射极之间内阻受基极电流大小控制，基极电流大，其内阻小IC＝βIBIE=(1+β)IB有一个基极电流就有一个对应的集电极电流和发射极电流，基极电流能有效地控制集电极电流和发射极电流饱和状态集电极与发射之间内阻很小各电极电流均很大，基极电流已无法控制集电极电流和发射极电流电流放大倍数β已很小，甚至小于1（用直流电控制信号的一种方式）五、三极管的作用：放大、调制、谐振、开关1、电流放大：三极管是一个电流控制器件，它用基极电流IB来控制集电极电流IC和发射极电流IE，没有IB就没有IC和IE，只要有一个很小的IB，就有一个很大的IC。
二、三极管识别与检测
PNP三极管的检测
判断基极和管 型。 万用表打在 二极管档 黑表笔固定一 个管脚，红表 笔分别测另外 两个管脚，如 果有都有数值 显示，则黑表 笔固定的那个 引脚是基极。 管型是PNP型。
PNP三极管的检测
判断管脚EBC、测三极管放大倍 数。 万用表打在HFE档 将三极管管脚插到PNP的测试孔， 基极的管脚不变，其他引脚正反 向测两遍，数值大的管脚正确。
学习目标
1、了解二极管、三极管类型、外观和相关标识
2、掌握用万用表检测二极管的极性
3、掌握用万用表判别三极管的管型和每个管脚
二极管的识别
二极管为两端元件，一短有白色或黑色的色环
二极管的结构
三极管外形特征识别和电路符号
NPN型三极管
PNP型三极管
二极管检测
用数字万用 表检测二级 管，将档位 拨到二极管 档，红表笔 接正极，黑 表笔接负极， 显示为0.6 左右，反过 来测显示1.， 说明二极管 是好的。
NPN三极管的检测
判断基极和管 型。 万用表打在 二极管档 红表笔固定一 个管脚，黑表 笔分别测另外 两个管脚，如 果有都有数值 显示，则红表 笔固定的那个 引脚是基极。 管型是NPN型。
NPN三极管的检测
判断管脚EBC、测三极管放大倍 数。 万用表打在HFE档 将三极管管脚插到NPN的测试孔， 基极的管脚不变，其他引脚正反 向测两遍，数值大的管脚正确。
实验二极管和三极管的识别与检测实验报告
实验二极管和三极管的识别与检测实验报告实验二极管和三极管的识别与检测一、实验目的1.熟悉晶体二极管、三极管的外形及引脚识别方法。
2.熟悉半导体二极管和三极管的类别、型号及主要性能参数。
3.掌握用万用表判别二极管和三极管的极性及其性能的好坏。
二、实验仪器1.万用表2.不同规格、类型的半导体二极管和三极管若干。
三、实验步骤及内容1.利用万用表测试晶体二极管（1）鉴别正负极性机械万用表及其欧姆档的内部等效电路如图所示。
图中E为表内电源，r为等效内阻，I为被测回路中的实际电流。
由图可见，黑表笔接表内电源的正端，红表笔接表内电源的负端。
将万用表欧姆档的量程拨到R?100或R?1K档，并将两表笔分别接到二极管的两端如图所示，即红表笔接二极管的负极，而黑表笔接二极管的正极，则二极管处于正向偏置状态，因而呈现出低电阻，此时万用表指示的电阻通常小于几千欧。
反之，若将红表笔接二极管的正极，而黑表笔接二极管的负极，则二极管被反向偏置，此时万用表指示的电阻值将达几百千欧。
（2）测试性能将万用表的黑表笔接二极管正极，红表笔接二极管负极，可测得二极管的正向电阻，此电阻值一般在几千欧以下为好。
通常要求二极管的正向电阻愈小愈好。
将红表笔接二极管正极，黑表笔接二极管负极，可测出反向电阻。
一般要求二极管的反向电阻应大于二百千欧以上。
若反向电阻太小，则二极管失去单向导电作用。
如果正、反向电阻都为无穷大，表明管子已断路；反之，二者都为零，表明管子短路。
2.利用万用表测试小功率晶体三极管（1）判定基极和管子类型由于基极与发射极、基极与集电极之间，分别是两个PN结，而PN结的反向电阻值很大，正向电阻值很小，因此，可用万用表的R?100或R?1K档进行测试。
先将黑表笔接晶体管的某一极，然后将红表笔先后接其余两个极，若两次测得的电阻都很小，则黑表笔接的为NPN型管子基极，如图所示，若测得电阻都很大，则黑表笔所接的是PNP型管子的基极。
若两次测得的阻值为一大一小，则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。
三极管的识别与检测(完成)
三极管的识别与检测任务书班级________ 组别________组长__________组员__________ 一、画出三极管的结构二、分别测量9011,9012,9013, 9014各极间电阻，并判断引脚三、写出测量三极管极性的步骤四、列举三极管在生活中的应用三极管的识别与检测相关知识三极管基础知识及测量方法一、晶体管基础双极结型三极管相当于两个背靠背的二极管 PN 结。
正向偏置的 EB 结有空穴从发射极注入基区，其中大部分空穴能够到达集电结的边界，并在反向偏置的 CB 结势垒电场的作用下到达集电区，形成集电极电流 IC 。
在共发射极晶体管电路中 , 发射结在基极电路中正向偏置 , 其电压降很小。
绝大部分的集电极和发射极之间的外加偏压都加在反向偏置的集电结上。
由于 VBE 很小，所以基极电流约为 IB=5V/50 k Ω = 0.1mA 。
如果晶体管的共发射极电流放大系数β =IC / IB =100, 集电极电流IC= β*IB=10mA。
在500Ω的集电极负载电阻上有电压降VRC=10mA*500Ω=5V，而晶体管集电极和发射极之间的压降为VCE=5V，如果在基极偏置电路中叠加一个交变的小电流ib，在集电极电路中将出现一个相应的交变电流ic，有c/ib=β，实现了双极晶体管的电流放大作用。
二、晶体管的命名方法晶体管：最常用的有三极管和二极管两种。
三极管以符号BG（旧）或（T）表示，二极管以D表示。
按制作材料分，晶体管可分为锗管和硅管两种。
按极性分，三极管有PNP和NPN两种，而二极管有P型和N型之分。
多数国产管用xxx表示，其中每一位都有特定含义：如 3 A X 31，第一位3代表三极管，2代表二极管。
第二位代表材料和极性。
A代表PNP型锗材料；B代表NPN型锗材料；C为PNP型硅材料；D为NPN型硅材料。
第三位表示用途，其中X代表低频小功率管；D代表低频大功率管；G代表高频小功率管；A代表高频大功率管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贴片三极管有三个电极的，也有四个电极的。 一般三个电极的贴片三极管从顶端往下看有 两边，上边只有一脚的为集电极，下边的两 脚分别是基极和发射极。在四个电极的贴片 三极管中，比较大的一个引脚是三极管的集 电极，另有两个引脚相通是发射极，余下的 一个是基极。
5.2.4 三极管的主要技术指标
1.电流放大系数β
三极管的识别与检测
5.1.1几种常见三极管的外形及特点 1.小功率三极管
通常情况下，把集电极最大允许耗散功率 PCM在1W以下的三极管称为小功率三极管。
中功率三极管
中功率三极管主要用在驱动和激励电路，为 大功率放大器提供驱动信号。通常情况下， 集电极最大允许耗散功率PCM在1～10W的 三极管称为中功率三极管。
2. 美国晶体管型号命名法的特点： (1) 型号命名法规定较早，又未作过改进，型号内容很不完备。例如，对
于材料、极性、主要特性和类型，在型号中不能反映出来。例如，2N开 头的既可能是一般晶体管，也可能是场效应管。因此，仍有一些厂家按 自己规定的型号命名法命名。 (2) 组成型号的第一部分是前缀，第五部分是后缀，中间的三部分为型号 的基本部分。 (3) 除去前缀以外，凡型号以1N、2N或3N 开头的晶体管分立器件， 大都是美国制造的，或按美国专利在其它国家制造的产品。 (4) 第四部分数字只表示登记序号，而不含其它意义。因此，序号相邻的 两器件可能特性相差很大。例如，2N3464为硅NPN，高频大功率管，而 2N3465为N沟道场效应管。 (5) 不同厂家生产的性能基本一致的器件，都使用同一个登记号。同一型 号中某些参数的差异常用后缀字母表示。因此，型号相同的器件可以通 用。 (6) 登记序号数大的通常是近期产品。
三极管引脚的排列方式具有一定的规律。对于国产 小功率金属封装三极管，底视图位置放置，使三个 引脚构成等腰三角形的顶点上，从左向右依次为e、 b 、c；有管键的管子，从管键处按顺时针方向依次 为e、 b 、c，其管脚识别图如图（a）所示。对于国 产中小功率塑封三极管使其平面朝向外，半圆形朝 内，三个引脚朝上放置，则从左到右依次为e b c，
3．大功率三极管
集电极最大允许耗散功率PCM在10W以上的 三极管称为大功率三极管。
5.1.2 贴片三极管的外形及特点
采用表面贴装技术SMT（Surface Mounted Technology）的三极管称为贴片三极管。贴片 三极管有三个引脚的，也有四个引脚的。在 四个引脚的三极管中，比较大的一个引脚是 集电极，两个相通引脚是.3 三极管封装形式及管脚识别
三极管的封装形式是指三极管的外形参数， 也就是安装半导体三极管用的外壳。材料方 面，三极管的封装形式主要有金属、陶瓷、 塑料形式；结构方面，三极管的封装为 TOXXX，XXX表示三极管的外形；装配方 式有通孔插装（通孔式）、表面安装（贴片 式）、直接安装；引脚形状有长引线直插、 短引线或无引线贴装等。常用三极管的封装 形式有TO-92、TO-126、TO-3、TO-220TO 等。
5.2.2 国外三极管的命名方法 1. 日本半导体器件型号命名法有如下特点： （1）型号中的第一部分是数字，表示器件的类型和有效电极数。例如，
用“1”表示二极管，用“2”表示三极管。而屏蔽用的接地电极不是有效 电极。 （2） 第二部分均为字母S，表示日本电子工业协会注册产品，而不表示 材料和极性。 (3) 第三部分表示极性和类型。例如用A表示PNP型高频管，用J表示P沟 道场效应三极管。但是，第三部分既不表示材料，也不表示功率的大小。 (4) 第四部分只表示在日本工业协会（EIAJ）注册登记的顺序号，并不反 映器件的性能，顺序号相邻的两个器件的某一性能可能相差很远。例如， 2SC2680型的最大额定耗散功率为200mW，而2SC2681的最大额定耗散 功率为100W。但是，登记顺序号能反映产品时间的先后。登记顺序号的 数字越大，越是近期产品。 (5) 第六、七两部分的符号和意义各公司不完全相同。 (6) 日本有些半导体分立器件的外壳上标记的型号，常采用简化标记的方 法，即把2S省略。例如，2SD764，简化为D764，2SC502A简化为C502A。
电流放大系数是电流放大倍数，用来表示三极管放 大能力。根据三极管工作状态不同，电流放大系数 又分为直流放大系数和交流放大系数。
3．达林顿管
达林顿管是复合管的一种连接形式。它是将两只三极管或更 多只三极管集电极连在一起，而将第一只三极管的发射极直 接耦合到第二只三极管的基极，依次级联而成。
4. 带阻三极管
带阻三极管是指基极和发射极之间接有一只或两只电阻并与 晶体管封装为一体的三极管。由于带阻三极管通常应用在数 字电路中，因此带阻三极管有时候又被称为数字三极管或者
5.1.3 几种特殊三极管的外形及特点
1．带阻尼三极管
带阻尼三极管是将三极管与阻尼二极管、保护 电阻封装为一体构成的特殊三极管，常用于彩 色电视机和计算机显示器的行扫描电路中。
2．差分对管
差分对管是将两只性能参数相同的三极管封 装在一起构成的电子器件，一般用在音频放 大器或仪器、仪表的输入电路做差分放大管。
数码三极管。
5.2 三极管的识别
三极管在电路中常用字母“Q”、“V”或“VT”加数字表示 .
5.2 三极管的识别 5.2.1 国产三极管型号的命名方法 国产三极管的型号命名由五部分组成
例如：
1) 三极管3AD50C：锗材料PNP型低频大功率 三极管，如图（a）所示；
2) 三极管3DG201B: 硅材料NPN型高频小功 率三极管如图（b）所示。
其管脚识别图如图（b）
现今比较流行的三极管9011～9018系列为高 频小功率管，除9012和9015为PNP型管外， 其余均为NPN型管。
常用9011～9018、1815系列三极管管脚排列 如图所示。平面对着自己，引脚朝下，从左 至右依次是E、C 、B，即1是发射极E，2是 集电极C，三是基极B。
