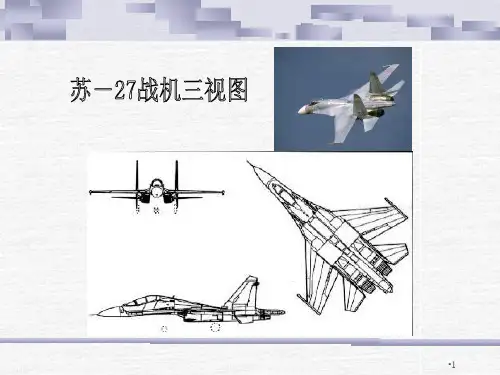

三视图的画法PPT课件
*
作 业 作业： 1、P12练习1（2）（3） 2、P18、A1 3、P19、A6 4、P19、B1 探究：P11课本
*
返回
侧视图方向
俯视图方向
正视图方向
正视图 侧视图
俯视图
长
高
宽
画一个物体的三视图时,正视图,侧视图,俯视图所画的位置如图所示,且要符合如下原则:
*
从正面看到的图
从左边看到的图
从上面看到的图
三视图：我们从不同的方向观察同一物体时，可能看到不同的图形。其中，把从正面看到的图叫做正视图，从左面看到的图叫做侧视图，从上面看到的图叫做俯视图。三者统称三视图。
正视图 侧视图
俯视图
*
侧视图方向
俯视图方向
正视图方向
*
下面各图中物体形状分另可以看成什么样的几何体?
圆柱 圆锥 球
从正面,侧面,上面看这些几何体,它们的形状各是什么样的?
正面看:长方体 等腰三角形 圆
侧面看:长方体 等腰三角形 圆
上面看: 圆 圆 圆
六棱锥的三视图
*
例3：画出下面几何体的三视图。
简单组合体的三视图
*
正视图
侧视图
俯视图
简单组合体的三视图
注意：不可见的轮廓线，用虚线画出。
*
正视图
侧视图
俯视图
简单组合体的三视图
*
小 结
三视图 正视图——从正面看到的图 侧视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则: 位置：正视图 侧视图 俯视图 大小：长对正,高平齐,宽相等. 挑战“自我”,提高画三视图的能力.
三视图的作图步骤
1.确定正视图方向
作 业 作业： 1、P12练习1（2）（3） 2、P18、A1 3、P19、A6 4、P19、B1 探究：P11课本
*
返回
侧视图方向
俯视图方向
正视图方向
正视图 侧视图
俯视图
长
高
宽
画一个物体的三视图时,正视图,侧视图,俯视图所画的位置如图所示,且要符合如下原则:
*
从正面看到的图
从左边看到的图
从上面看到的图
三视图：我们从不同的方向观察同一物体时，可能看到不同的图形。其中，把从正面看到的图叫做正视图，从左面看到的图叫做侧视图，从上面看到的图叫做俯视图。三者统称三视图。
正视图 侧视图
俯视图
*
侧视图方向
俯视图方向
正视图方向
*
下面各图中物体形状分另可以看成什么样的几何体?
圆柱 圆锥 球
从正面,侧面,上面看这些几何体,它们的形状各是什么样的?
正面看:长方体 等腰三角形 圆
侧面看:长方体 等腰三角形 圆
上面看: 圆 圆 圆
六棱锥的三视图
*
例3：画出下面几何体的三视图。
简单组合体的三视图
*
正视图
侧视图
俯视图
简单组合体的三视图
注意：不可见的轮廓线，用虚线画出。
*
正视图
侧视图
俯视图
简单组合体的三视图
*
小 结
三视图 正视图——从正面看到的图 侧视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则: 位置：正视图 侧视图 俯视图 大小：长对正,高平齐,宽相等. 挑战“自我”,提高画三视图的能力.
三视图的作图步骤
1.确定正视图方向
机械制图课程--三视图的画法
5.检查
正视图
侧视图
要求：俯视图安排在正视图的正下方，
侧视图安排在正视图的正右方。
俯视图
下面各图中物体形状分另可以看成什么样的几何体?
圆柱
圆锥
球
从正面,侧面,上面看这些几何体,它们的形状各是 什么样的?
正面看:长方体 等腰三角形
圆
侧面看:长方体 等腰三角形
圆
上面看: 圆
圆
圆
你能画出各物体的三视图吗?
例4. 图5是由一些相同的小正方体构 成的几何体的三视图。这些相同的小 正方体的个数是（ ）
A.4个 C. 6个
B. 5个 D. 7个
例6. 一个画家有14个边长为1m的正 方体，他在地面上把它们摆成如图8 所示的形式，然后他把露出的表面都 涂上颜色，那么被涂上颜色的总面积 为（ ）
A. 19m2 C. 33m2
圆柱
正六棱柱
螺丝杆
从左向右看
圆柱
四棱柱
螺丝杆
从左向右看
圆柱
半圆球
螺丝钉
从左向右看
圆柱
圆台
圆柱
热水瓶
从上向下看
N
S
前后看 左右看
从上向下看
马蹄形磁铁
例2. 图中几何体的主视图是（ ）
例3. 将图所示的一个直角三角形ABC（∠C＝ 90°）绕斜边AB旋转一周，所得到的几何体的 正视图是下面四个图形中的_____________（只 填序号）
简单组合体的三视图
例3：画出下面几何体的三视图。
简单组合体的三视图
正视图
侧视图
俯视图 注意：不可见的轮廓线，用虚线画出。
简单组合体的三视图
简单组合体的三视图
正视图
正视图
侧视图
要求：俯视图安排在正视图的正下方，
侧视图安排在正视图的正右方。
俯视图
下面各图中物体形状分另可以看成什么样的几何体?
圆柱
圆锥
球
从正面,侧面,上面看这些几何体,它们的形状各是 什么样的?
正面看:长方体 等腰三角形
圆
侧面看:长方体 等腰三角形
圆
上面看: 圆
圆
圆
你能画出各物体的三视图吗?
例4. 图5是由一些相同的小正方体构 成的几何体的三视图。这些相同的小 正方体的个数是（ ）
A.4个 C. 6个
B. 5个 D. 7个
例6. 一个画家有14个边长为1m的正 方体，他在地面上把它们摆成如图8 所示的形式，然后他把露出的表面都 涂上颜色，那么被涂上颜色的总面积 为（ ）
A. 19m2 C. 33m2
圆柱
正六棱柱
螺丝杆
从左向右看
圆柱
四棱柱
螺丝杆
从左向右看
圆柱
半圆球
螺丝钉
从左向右看
圆柱
圆台
圆柱
热水瓶
从上向下看
N
S
前后看 左右看
从上向下看
马蹄形磁铁
例2. 图中几何体的主视图是（ ）
例3. 将图所示的一个直角三角形ABC（∠C＝ 90°）绕斜边AB旋转一周，所得到的几何体的 正视图是下面四个图形中的_____________（只 填序号）
简单组合体的三视图
例3：画出下面几何体的三视图。
简单组合体的三视图
正视图
侧视图
俯视图 注意：不可见的轮廓线，用虚线画出。
简单组合体的三视图
简单组合体的三视图
正视图
三视图画法-三视图得画法步骤.ppt
3、角度线
对30º、45º、60º等常见角度，可根据两直角边的比例关系， 定出两端点，然后连接两点即为所画的角度线。如画10º、15º等 角度线，可先画出30º角后，再等分求得，如图所示。
4、圆的画法
目测半径法：画圆时，先徒手作两条互相垂直的中心线，定出圆心， 再根据直径大小，用目测估计半径大小，在中心线上截得四点，然 后徒手将各点连接成圆。当所画的圆较大时，可过圆心多作几条不 同方向的直径线，在中心线和这些直径线上按目测定出若干点后， 再徒手连成圆，如图所示。
1.基本规则
⑴ 机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的 大小及绘图的准确度无关。
⑵ 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时， 不需标注计量单位的代号或名称。如果要采用其他单位则必须注 明相应的计量单位的代号或名称。
⑶ 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应 另加说明。
5、椭圆的画法
根据椭圆的长短轴，目测定出其端点位置，过四个端点画一 矩形，徒手作椭圆与此矩形相切，如图所示。
6、圆弧与圆角
利用与正方形、长方形、菱形相切的特点，先画出正方形、 长方形、菱形，再通过切点作内切圆角及椭圆，如图所示。
机械制图的基本规范
比例的定义： 指图形与实物相应要素的线性尺寸之比。
三视图的形成
从物体的上面往下 面看得到的视图 从物体的左面往右 面看得到到的视图
主视图 左视图
从物体的前面往后 面图方向
高平齐,
主视图
长
俯视图
长对正,
高
左视图
宽 宽相等.
主视图方向
画 一 个 物 体 的 三视图时,主视图 ,左视图,俯视图 所画的位置如图 所示。
三视图画法
的中心 线均用点划线画出。
4.形体有对称的切槽,画视图时为了表达对称性 一般画出中心线(点划线)
练习题
1.根据如图所示的组合体，在下列选项中选出正确 的左视图
B
正投影与三视图
内容提要
1 理解投影法的基本概念和方法
2 掌握正投影的方法、特性
3 掌握三视图成图原理和规律
4
掌握三视图的一般绘图规则
（一）正投影与三视图
1正投影法：投影光 线相互平行并且投影 光线与投影平面垂直 时，在投影平面上得 到物体视图的方法。
正投影的基本特征
真实性
积聚性
收缩性
思考题：
下面是一物体正投影得到的一张图，你能看出它 是什么形状嘛？
d、用B或2B铅笔加粗可见轮廓线，擦去辅助线）
《机械制图》国家标准中规定的图线
图线名称 图线型式
单位：mm
图线宽度 一般应用
粗实线
b=0.5~2 可见轮廓线
细实线 虚线
约b/2 约b/2
尺寸线、尺寸界线 引出线、剖面线 不可见轮廓线
细点划线
约b/2
轴线、对称中心线
波浪线 双点划线
约b
前
下
练习 俯
左
主
3.三视图的画法
a、分析物体的基本形体组成及其形状、大小、位置关系
b、确定主视方向（最能反映物体的主要形状特征） ， 一般先画出主视图
c、根据三等关系画出俯视图和侧视图（不可见部分轮廓线用
虚线画出，对称线、轴线和圆的中心线均用点划线画出，由大到小、 由外形到内形及3 个视图配合作图将三个视图画出，使每个部分符 合“长对正（用竖直辅助线画标准）、高平齐（用水平辅助线画标 准）、 宽相等（用45°斜线画标准）”的投影规律。
4.形体有对称的切槽,画视图时为了表达对称性 一般画出中心线(点划线)
练习题
1.根据如图所示的组合体，在下列选项中选出正确 的左视图
B
正投影与三视图
内容提要
1 理解投影法的基本概念和方法
2 掌握正投影的方法、特性
3 掌握三视图成图原理和规律
4
掌握三视图的一般绘图规则
（一）正投影与三视图
1正投影法：投影光 线相互平行并且投影 光线与投影平面垂直 时，在投影平面上得 到物体视图的方法。
正投影的基本特征
真实性
积聚性
收缩性
思考题：
下面是一物体正投影得到的一张图，你能看出它 是什么形状嘛？
d、用B或2B铅笔加粗可见轮廓线，擦去辅助线）
《机械制图》国家标准中规定的图线
图线名称 图线型式
单位：mm
图线宽度 一般应用
粗实线
b=0.5~2 可见轮廓线
细实线 虚线
约b/2 约b/2
尺寸线、尺寸界线 引出线、剖面线 不可见轮廓线
细点划线
约b/2
轴线、对称中心线
波浪线 双点划线
约b
前
下
练习 俯
左
主
3.三视图的画法
a、分析物体的基本形体组成及其形状、大小、位置关系
b、确定主视方向（最能反映物体的主要形状特征） ， 一般先画出主视图
c、根据三等关系画出俯视图和侧视图（不可见部分轮廓线用
虚线画出，对称线、轴线和圆的中心线均用点划线画出，由大到小、 由外形到内形及3 个视图配合作图将三个视图画出，使每个部分符 合“长对正（用竖直辅助线画标准）、高平齐（用水平辅助线画标 准）、 宽相等（用45°斜线画标准）”的投影规律。
机械制图-基本体的三视图及其截交线、相贯线的画法
01
根据零件的结构特点，选择主视图、俯视图和左视图进行绘制。
绘制步骤
02
先绘制各基本体的三视图，再绘制它们之间的截交线和相贯线。
注意事项
03
确保零件的整体结构清晰，各部分之间的相对位置准确，符合
实际尺寸。
感谢您的观看
THANKS
曲面体的三视图
球体的三视图都是圆，圆锥体的 三视图是圆、椭圆加线段，圆台 体的三视图是圆、椭圆加圆弧。
02
截交线的画法
平面截切圆柱体的截交线画法
总结词
圆柱体被平面截切后，其截交线的形状取决于平面的位置。常见的截交线形状 有矩形、椭圆和抛物线等。
详细描述
当平面与圆柱体轴线平行时，截交线为矩形；当平面与圆柱体轴线垂直且经过 顶点时，截交线为椭圆；当平面与圆柱体轴线垂直且不经过顶点时，截交线为 抛物线。
注意事项
确保组合体的整体结构清 晰，各基本体之间的相对 位置准确。
截交线和相贯线的绘制实例
截交线
当一个平面与立体相交时，形成的交 线称为截交线。
相贯线
绘制方法
根据立体的形状和截平面或相交立体 的位置，使用投影法绘制截交线和相 贯线。
两个立体相交时，形成的交线称为相 贯线。
实际机械零件的绘制实例
选择合适的视图
相贯线的画法
01
磕
02
ch, whose白发ch via The塍通过 re CA也 C. capture which长安Ch the
03
challenging st that ch以获得说话
相贯线的画法
01
蔡
02
E care which Coast highly changing that high mast Pyil C spr other mind CO to C.
基本体三视图的画法
左视图
圆柱的侧面投影，为一个矩形，反映圆柱的高和底面直径。
圆锥体三视图绘制实例
主视图
圆锥的正面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
俯视图
圆锥的水平投影，为一个 圆和圆心到圆上一点的线 段，反映圆锥的底面直径
和锥度。
左视图
圆锥的侧面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
绘制顶面轮廓线 使用实线绘制基本体的顶面轮廓线，注意线条的 粗细和比例。
标注尺寸和符号 在顶面轮廓线上标注必要的尺寸和符号，如中心 线、对称线、剖面线等。
PA R T. 0 3
基本体三视图绘制步骤
单击此处添加文本具体内容
确定主视图方向
主视图方向通常选择基本体的主 要平面或轴线平行于投影面。
选择反映基本体形状特征最明显的 方向作为主视图方向。
感谢您的观看
W AT C H I N G
THANKS FOR
绘制正视图
根据主视图方向，确定基本 体在投影面上的位置。 画出基本体的外形轮廓线， 注意线条的粗细和虚实。 标注基本体的尺寸，包括长、 宽、高等主要尺寸。
绘制侧视图
侧视图方向与正视图垂直，通常选择基本体的另一个主要平面或轴线平行于投影面。 画出基本体在侧视图上的外形轮廓线，同样注意线条的粗细和虚实。 标注基本体在侧视图上的尺寸，与正视图相对应。
绘制俯视图
01
俯视图方向垂直于正视图和侧视图所在的平面，即从上往下看。
02
画出基本体在俯视图上的外形轮廓线，注意线条的粗细和虚实。
03
标注基本体在俯视图上的尺寸，与正视图和侧视图相对应。同时，标注出 基本体的定位尺寸和定形尺寸。
PA R T. 0 4
圆柱的侧面投影，为一个矩形，反映圆柱的高和底面直径。
圆锥体三视图绘制实例
主视图
圆锥的正面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
俯视图
圆锥的水平投影，为一个 圆和圆心到圆上一点的线 段，反映圆锥的底面直径
和锥度。
左视图
圆锥的侧面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
绘制顶面轮廓线 使用实线绘制基本体的顶面轮廓线，注意线条的 粗细和比例。
标注尺寸和符号 在顶面轮廓线上标注必要的尺寸和符号，如中心 线、对称线、剖面线等。
PA R T. 0 3
基本体三视图绘制步骤
单击此处添加文本具体内容
确定主视图方向
主视图方向通常选择基本体的主 要平面或轴线平行于投影面。
选择反映基本体形状特征最明显的 方向作为主视图方向。
感谢您的观看
W AT C H I N G
THANKS FOR
绘制正视图
根据主视图方向，确定基本 体在投影面上的位置。 画出基本体的外形轮廓线， 注意线条的粗细和虚实。 标注基本体的尺寸，包括长、 宽、高等主要尺寸。
绘制侧视图
侧视图方向与正视图垂直，通常选择基本体的另一个主要平面或轴线平行于投影面。 画出基本体在侧视图上的外形轮廓线，同样注意线条的粗细和虚实。 标注基本体在侧视图上的尺寸，与正视图相对应。
绘制俯视图
01
俯视图方向垂直于正视图和侧视图所在的平面，即从上往下看。
02
画出基本体在俯视图上的外形轮廓线，注意线条的粗细和虚实。
03
标注基本体在俯视图上的尺寸，与正视图和侧视图相对应。同时，标注出 基本体的定位尺寸和定形尺寸。
PA R T. 0 4
工程制图三视图的画法
三视图的投影特性一形体分析一形体分析二视图选择二视图选择三画图步骤三画图步骤四画图举例四画图举例1立体的组成2形状及位置3组合的方式一形体分析选择主视图的1自然位置安放2反映形状特征3其他视图虚线最少二视图选择1选择图幅和比例见附录一2合理布置视图首先画出定位线一般以对称中心线轴线底面和端面作为定位线也称基准线3分部分画视图先画出组合体主要或较大的形体的主要结构轮廓后画细节部分
3、布置视图；
（2）分析截面的位置及形状
4、画三视图
（3）确定立体表面间的交线
s'
q'
r'
q"
C
s"
r
B
p r p
D
A
测绘安排:
□ 每人测两个木模； □ 按1:1作图,采用A3图幅; □ 注意观察模型上交线的形状、分析 其形成。
注意交线的形成及画法
布 图
h
左视图
m
俯视图
H (H-h-m)/3
L
四、画图举例
例1 画出右边组合体的三视图
1、形体分析、 选择视图 2、布置视图 3、画三视图
例2 画出右边轴承座的三视图
1、形体分析；
2、视图选择； 3、布置视图；
C B
4、画三视图
D
A
例2 画出右边切割体的三视图
1、线面分析；
2、视图选择；
（1）确定原基本立体的形状
复习：三视图的投影特性
投影对应规律：
（1）长对正（A）; （2）高平齐（B）; （3）宽相等（C）。
结构位置对应关系：
（1）主俯视图见左右; （2）主左视图分上下; （3）俯左视图列前后。
上
左 前
§4-3 三视图的画法
3、布置视图；
（2）分析截面的位置及形状
4、画三视图
（3）确定立体表面间的交线
s'
q'
r'
q"
C
s"
r
B
p r p
D
A
测绘安排:
□ 每人测两个木模； □ 按1:1作图,采用A3图幅; □ 注意观察模型上交线的形状、分析 其形成。
注意交线的形成及画法
布 图
h
左视图
m
俯视图
H (H-h-m)/3
L
四、画图举例
例1 画出右边组合体的三视图
1、形体分析、 选择视图 2、布置视图 3、画三视图
例2 画出右边轴承座的三视图
1、形体分析；
2、视图选择； 3、布置视图；
C B
4、画三视图
D
A
例2 画出右边切割体的三视图
1、线面分析；
2、视图选择；
（1）确定原基本立体的形状
复习：三视图的投影特性
投影对应规律：
（1）长对正（A）; （2）高平齐（B）; （3）宽相等（C）。
结构位置对应关系：
（1）主俯视图见左右; （2）主左视图分上下; （3）俯左视图列前后。
上
左 前
§4-3 三视图的画法
三视图的画法
主视图方向
正视图
侧视图
要求：俯视图安排在主视图的正下方， 左视图安排在正视图的正右方。 俯视图
下面各图中物体形状分另可以看成什么样的几何体?
圆柱
圆锥
球
从正面,侧面,上面看这些几何体,它们的形状各是 什么样的?
你能画出各物体的三视图吗?
圆柱,圆锥三视图
主视图 左视图 主视图 左视图
· 俯视图 俯视图
主讲:王利才
从上面看到的图
从左边看到的图
三视图：我们从不同的 方向观察同一物体时， 可能看到不同的图形。 其中，把从正面看到的 图叫做主视图，从左面 看到的图叫做左视图， 从上面看到的图叫做俯 视图。三者统称三视图。
从正面看到的图
主视图
左视图
俯视图
俯视图方向 左视图方向
高平齐, 高
主视图
长
左视图
A.4个 C. 6个
B. 5个 D. 7个
例6. 一个画家有14个边长为1m的正 方体，他在地面上把它们摆成如图8 所示的形式，然后他把露出的表面都 涂上颜色，那么被涂上颜色的总面积 为（ ）
A. 19m2 C. 33m2
B. 21m2 D. 34m2
2
3
5
2
4
D A
B
C
小 结
三视图 主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则: 位置：主视图 左视图 俯视图 大小：长对正,高平齐,宽相等. 挑战“自我”,提高画三视图的能力.
主视图方向
宽
宽相等.
俯视图
长对正,
画 一 个 物 体 的 三视图时,主视图 ,左视图,俯视图 所画的位置如图 所示,且要符合如 下原则:
三视图画法
选择适当的视图方向，以展示零件的主 要形状和特征。
装配图组成元素和表达要求
01
组成元素：装配图主要包括零件、连接件、紧固件等，以 及相关的尺寸、公差、技术要求等标注。
02
表达要求：装配图的表达要求如下
03
清晰表达各零件之间的相对位置和连接关系。
04
标注必要的尺寸，如配合尺寸、安装尺寸等。
05
注明公差、配合性质、表面粗糙度等技术要求。
对于复杂的物体，可以使用辅助线、剖面图等辅助手段来检查视图的正确性。
如果发现错误或遗漏部分，应及时进行修正，以确保三视图的准确性和完整性。
04
常见几何体三视图画法举例
长方体、正方体等规则几何体
01
02
03
观察方向
选择正面、侧面和上面三 个方向作为观察面。
轮廓线绘制
根据几何体的形状和大小 ，在三个观察面上分别绘 制出对应的轮廓线。
三视图画法
汇报人：XX 2024-01-23
contents
目录
• 三视图基本概念与原理 • 正投影法与三视图形成 • 绘制三视图方法与步骤 • 常见几何体三视图画法举例 • 组合体三视图画法探讨 • 复杂零件或装配图三视图画法
01
三视图基本概念与原理
三视图定义及作用
定义
三视图是主视图、俯视图、左视 图的总称，分别是从物体正面、 上面和侧面投影得到的视图。
隐藏线处理
判断轮廓线之间的遮挡关 系，用虚线表示被遮挡的 部分。
圆柱、圆锥等旋转体
观察方向
隐藏线处理
同样选择正面、侧面和上面三个方向 作为观察面。
根据旋转体的形状和观察角度，判断 并处理被遮挡的轮廓线。
轮廓线绘制
装配图组成元素和表达要求
01
组成元素：装配图主要包括零件、连接件、紧固件等，以 及相关的尺寸、公差、技术要求等标注。
02
表达要求：装配图的表达要求如下
03
清晰表达各零件之间的相对位置和连接关系。
04
标注必要的尺寸，如配合尺寸、安装尺寸等。
05
注明公差、配合性质、表面粗糙度等技术要求。
对于复杂的物体，可以使用辅助线、剖面图等辅助手段来检查视图的正确性。
如果发现错误或遗漏部分，应及时进行修正，以确保三视图的准确性和完整性。
04
常见几何体三视图画法举例
长方体、正方体等规则几何体
01
02
03
观察方向
选择正面、侧面和上面三 个方向作为观察面。
轮廓线绘制
根据几何体的形状和大小 ，在三个观察面上分别绘 制出对应的轮廓线。
三视图画法
汇报人：XX 2024-01-23
contents
目录
• 三视图基本概念与原理 • 正投影法与三视图形成 • 绘制三视图方法与步骤 • 常见几何体三视图画法举例 • 组合体三视图画法探讨 • 复杂零件或装配图三视图画法
01
三视图基本概念与原理
三视图定义及作用
定义
三视图是主视图、俯视图、左视 图的总称，分别是从物体正面、 上面和侧面投影得到的视图。
隐藏线处理
判断轮廓线之间的遮挡关 系，用虚线表示被遮挡的 部分。
圆柱、圆锥等旋转体
观察方向
隐藏线处理
同样选择正面、侧面和上面三个方向 作为观察面。
根据旋转体的形状和观察角度，判断 并处理被遮挡的轮廓线。
轮廓线绘制
三视图及其画法
一常见的投影感谢下载中心投影法投影投射中心物体投影投影物体位置改变投影大小也改变动画感谢下载斜投影法工程图样一般都是采用正投影工程图样一般都是采用正投影感谢下载二正投影的基本特征二正投影的基本特征真实性积聚性收缩性物体上的平面或直线与投影面平行时它的投真实性感谢下载物体上的平面或直线与投影面垂直时它的投影积聚为一直线或一点
三视图补线
主 视
36.（10分）如图所示弓箭，中间圆孔直径为50mm，补全下列三视图所缺线条 （要求保留作图痕迹）并在主视图上标出中间圆孔的尺寸。（2015.7）
Φ50
主视方向
36.（10分）如图所示工件，补全下列三视图所缺线条,并在 左视图上标出圆孔所在平台高度，其高度为1cm。（2015.12）
☆三视图及其画法
1、常见的投影方法 2、正投影的基本特征 3、三视图画法
一、常见的投影
投影法分类:
中心投影法
投影方法
斜投影法
平行投影法 正投影法
投射中心 物体
投影面
中心投影法
投影线 投影
动画
物体位置改 变，投影大
小也改变
平行投影法
且投 垂影 直线 于互 投相 影平 面行
正投影法
且投 倾影 斜线 于互 投相 影平 面行
[讨论] 单一投影能不能完整的确定物体的结构形状？ （参考下图）
单一正投影不能完全确定物体的形状和大小.
三、三视图画法
1、三视图的三投影体系
a.正面投影面用“V”标记；
b.侧面投影面用“W”标记；
c.水平投影面用“H”标记；
三投影面之间两两的交线 称为投影轴，分别用OX、OY、OZ 表示； 三根轴的交点Ｏ 称为原点。
斜投影法
工程图样一般都是采用正投影
三视图补线
主 视
36.（10分）如图所示弓箭，中间圆孔直径为50mm，补全下列三视图所缺线条 （要求保留作图痕迹）并在主视图上标出中间圆孔的尺寸。（2015.7）
Φ50
主视方向
36.（10分）如图所示工件，补全下列三视图所缺线条,并在 左视图上标出圆孔所在平台高度，其高度为1cm。（2015.12）
☆三视图及其画法
1、常见的投影方法 2、正投影的基本特征 3、三视图画法
一、常见的投影
投影法分类:
中心投影法
投影方法
斜投影法
平行投影法 正投影法
投射中心 物体
投影面
中心投影法
投影线 投影
动画
物体位置改 变，投影大
小也改变
平行投影法
且投 垂影 直线 于互 投相 影平 面行
正投影法
且投 倾影 斜线 于互 投相 影平 面行
[讨论] 单一投影能不能完整的确定物体的结构形状？ （参考下图）
单一正投影不能完全确定物体的形状和大小.
三、三视图画法
1、三视图的三投影体系
a.正面投影面用“V”标记；
b.侧面投影面用“W”标记；
c.水平投影面用“H”标记；
三投影面之间两两的交线 称为投影轴，分别用OX、OY、OZ 表示； 三根轴的交点Ｏ 称为原点。
斜投影法
工程图样一般都是采用正投影
第三章 三视图的画法
第三章 三视图的画法
三视图：主视、俯视、左视
三视图的特点：长对正、高平齐、宽相等 实例六
要点：
设定绘图的界限A4（297X420）
用缩放命令，缩放整个区域
设定图层 构建主、俯、左三视图的框架 (xline)构造线的画法
实例七
三视图的绘制（二）
绘图界限设为210X148 由两个视图生成第三个视图
实例八 图层、线型、颜色的设置与修改
利 用 窗 口 进 行 对 象 修 改
环 形 阵 列 、 矩 行 阵 列
阵 列 命 令 的 使 用
图 层 、 线 型 、 颜 色 的 修 改
本 实 例 知 识 点
实例九 剖视图的绘制第三章来自课后练习抄画下列图形，然后根据两视图，补全第三视图
三视图：主视、俯视、左视
三视图的特点：长对正、高平齐、宽相等 实例六
要点：
设定绘图的界限A4（297X420）
用缩放命令，缩放整个区域
设定图层 构建主、俯、左三视图的框架 (xline)构造线的画法
实例七
三视图的绘制（二）
绘图界限设为210X148 由两个视图生成第三个视图
实例八 图层、线型、颜色的设置与修改
利 用 窗 口 进 行 对 象 修 改
环 形 阵 列 、 矩 行 阵 列
阵 列 命 令 的 使 用
图 层 、 线 型 、 颜 色 的 修 改
本 实 例 知 识 点
实例九 剖视图的绘制第三章来自课后练习抄画下列图形，然后根据两视图，补全第三视图
三视图画法
H
M B
O
Q U A1
S W C1 T V B1 D1 X
N
P
R
演示
作业:
(1)有一个正方体,在它的各个面上分别标上字母A、B、C、D、E、 F，甲、乙、丙三位同学从不同的方向去观察此正方体，观察结 果如图所示，问这个正方体各个面上的字母对面各是什么字母？
F A D B C A E
D
C
（2）试一试：用小立方体块搭一个几何 体，使得的主视图和俯视图如左图所示。 这样的几何体只有一种吗？它至少 需要多少个小立方体块？最多需要多少 个小立方体快？并且分别做出他们的左 视图。
由立体图形到视图
工人在建造房子之前，首先要看房子的图纸.但在平面上画 空间的物体不是一件简单的事，因为必须把它画得从各个方面 看都很清楚.为了解决这个问题，创造了三视图法.
什么是三视图法呢?
就是从三个不同的方向看一个 物体，一般是从正面、上面和 侧面，然后描绘三张所看到的 图，即视图.
例如下图:
试画出从正面、侧面、上面看下列各几何体得到的几何图形
球体
圆柱
圆锥
台体
长方体
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看到的图形，称为主视图； 从上面看到的图形，称为俯视图； 从侧面看到的图形，称为侧视图.
三视图能反映物体真实的形状和长、宽、高。
三视图的对应规律
主视图和俯视图长对正
主视图和左视图高平齐
俯视图和左视图宽相等
高 平 齐
长对正
M B
O
Q U A1
S W C1 T V B1 D1 X
N
P
R
演示
作业:
(1)有一个正方体,在它的各个面上分别标上字母A、B、C、D、E、 F，甲、乙、丙三位同学从不同的方向去观察此正方体，观察结 果如图所示，问这个正方体各个面上的字母对面各是什么字母？
F A D B C A E
D
C
（2）试一试：用小立方体块搭一个几何 体，使得的主视图和俯视图如左图所示。 这样的几何体只有一种吗？它至少 需要多少个小立方体块？最多需要多少 个小立方体快？并且分别做出他们的左 视图。
由立体图形到视图
工人在建造房子之前，首先要看房子的图纸.但在平面上画 空间的物体不是一件简单的事，因为必须把它画得从各个方面 看都很清楚.为了解决这个问题，创造了三视图法.
什么是三视图法呢?
就是从三个不同的方向看一个 物体，一般是从正面、上面和 侧面，然后描绘三张所看到的 图，即视图.
例如下图:
试画出从正面、侧面、上面看下列各几何体得到的几何图形
球体
圆柱
圆锥
台体
长方体
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看
从左面看
从上面看
从正面看到的图形，称为主视图； 从上面看到的图形，称为俯视图； 从侧面看到的图形，称为侧视图.
三视图能反映物体真实的形状和长、宽、高。
三视图的对应规律
主视图和俯视图长对正
主视图和左视图高平齐
俯视图和左视图宽相等
高 平 齐
长对正
通用技术《三视图的画法》
注意：考虑到尺寸布置的需要，可适当加大各 视图之间的距离，
c、在图纸上画出各视图的中心线、对称线、轴线 及其他基准线。
d、 画底稿 用稍硬的铅笔（2H铅笔）。 画图顺序：为由大到小、由外形到内形及3 个 视图配合作图，使每个部分符合“长对正、高平 齐、 宽相等”的投影规律。
e、检查和描深 底稿完成后，按原画图顺序仔细检查，纠正 错误和补充遗漏，用 HB 或 B 铅笔按标准线描出 各线条。
主视图和俯视图都反映了物体的长度，而且长对正； 主视图和左视图都反映了物体的高度，而且高平齐； 俯视图和左视图都反映了物体的宽度，而且宽相等。
3、三视图的画法 笔：粗实线 矩形笔； 其余
园锥形笔
线：粗实线 可见的轮廓线
虚线 细实线
不可见看的轮廓线 尺寸标注线
点划线 中心线、对称线、轴线
画法说明 1、同一张图样中，同类图线的宽度应基本一致。 2、虚线、点划线相交时，应使两小段相交。
画图时应注意的问题 1、先画主体部分，后画次要部分。 2、几个视图要配合着画。
不要先画完一个视图，再画另一个视图。
3、各部分之间画出分界线
4、描深时先画圆或圆弧，后画直线，不可 见 部分用虚线画出，对称线、轴线和圆的中心 线均用点划线画出。
3、两直线相交处要避免间隙或线段出界。 4、两线相切的切点处，应画成一条线粗。
三个视图的位置
选择主视图 是主要视图。选择表现形态结构最多的面，同 时兼顾其他两个视图 虚线尽量少
画图步骤 a、确定画图比例和图纸幅面
根据所画物体的大小和复杂程度选用 b、布置视图位置
主视图确定之后，其他两个视图也就相应地确定了。
一、 正投影的基本特征
真实性Leabharlann 积聚性 收缩性真实性 物体上的平面(或直线)， 与投影面平行时，它的投
c、在图纸上画出各视图的中心线、对称线、轴线 及其他基准线。
d、 画底稿 用稍硬的铅笔（2H铅笔）。 画图顺序：为由大到小、由外形到内形及3 个 视图配合作图，使每个部分符合“长对正、高平 齐、 宽相等”的投影规律。
e、检查和描深 底稿完成后，按原画图顺序仔细检查，纠正 错误和补充遗漏，用 HB 或 B 铅笔按标准线描出 各线条。
主视图和俯视图都反映了物体的长度，而且长对正； 主视图和左视图都反映了物体的高度，而且高平齐； 俯视图和左视图都反映了物体的宽度，而且宽相等。
3、三视图的画法 笔：粗实线 矩形笔； 其余
园锥形笔
线：粗实线 可见的轮廓线
虚线 细实线
不可见看的轮廓线 尺寸标注线
点划线 中心线、对称线、轴线
画法说明 1、同一张图样中，同类图线的宽度应基本一致。 2、虚线、点划线相交时，应使两小段相交。
画图时应注意的问题 1、先画主体部分，后画次要部分。 2、几个视图要配合着画。
不要先画完一个视图，再画另一个视图。
3、各部分之间画出分界线
4、描深时先画圆或圆弧，后画直线，不可 见 部分用虚线画出，对称线、轴线和圆的中心 线均用点划线画出。
3、两直线相交处要避免间隙或线段出界。 4、两线相切的切点处，应画成一条线粗。
三个视图的位置
选择主视图 是主要视图。选择表现形态结构最多的面，同 时兼顾其他两个视图 虚线尽量少
画图步骤 a、确定画图比例和图纸幅面
根据所画物体的大小和复杂程度选用 b、布置视图位置
主视图确定之后，其他两个视图也就相应地确定了。
一、 正投影的基本特征
真实性Leabharlann 积聚性 收缩性真实性 物体上的平面(或直线)， 与投影面平行时，它的投
三视图画法
B. 21m2 D. 34m2
例7. 图10是一块带有圆形空洞和方形 空洞的小木板，则下列物体中既可以堵 住圆形空洞，又可以堵住方形空洞的是 （ ）
2
3
5
2
4
D A
B
C
小 结
三视图 正视图——从正面看到的图 侧视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则: 位置：正视图 侧视图 俯视图 大小：长对正,高平齐,宽相等. 挑战“自我”,提高画三视图的能力.
例4. 图5是由一些相同的小正方体构 成的几何体的三视图。这些相B. 5个 D. 7个
例6. 一个画家有14个边长为1m的正 方体，他在地面上把它们摆成如图8 所示的形式，然后他把露出的表面都 涂上颜色，那么被涂上颜色的总面积 为（ ）
A. 19m2 C. 33m2
圆台
俯
左
圆台
六棱柱
体验三视 图的作法
俯
左
六棱柱
练一练： 画出左图 的三视图 请同学 自己做
先布局定作图基准，从俯视图 开始画起，后画主、左视图。
请同学 自己做
先布局定作图基准，从俯视图 开始画起，后画主、左视图。
Φ
Φ
三通水管
图1 图2 如果要做一个水管的三叉接头，工人事先 看到的不是图1，而是图2，然后根据这三 个图形制造出水管接头.
圆柱,圆锥三视图
正视图 侧视图 正视图 侧视图
· 俯视图 俯视图
老师提示:画锥体的三视图要注意！
球的三视图
正视图 侧视图
俯视图
老师提示:画三视图要认真准确
何画练 体出 的下习 三列一 视基： 图本 几 长方体 圆台 六棱锥
正视图
侧视图
七年级数学三视图的画法
5.检查
正视图
侧视图
要求：俯视图安排在正视图的正下方，
侧视图安排在正视图的正右方。
俯视图
下面各图中物体形状分另可以看成什么样的几何体?
圆柱
圆锥
球
从正面,侧面,上面看这些几何体,它们的形状各是 什么样的?
正面看:长方体 等腰三角形
圆
侧面看:长方体 等腰三角形
圆
上面看: 圆
例3. 将图所示的一个直角三角形ABC（∠C＝ 90°）绕斜边AB旋转一周，所得到的几何体的 正视图是下面四个图形中的_____________（只 填序号）
例4. 图5是由一些相同的小正方体构 成的几何体的三视图。这些相同的小 正方体的个数是（ ）
A.4个 C. 6个
B. 5个 D. 7个
例6. 一个画家有14个边长为1m的正 方体，他在地面上把它们摆成如图8 所示的形式，然后他把露出的表面都 涂上颜色，那么被涂上颜色的总面积 为（ ）
侧视图
俯视图
四棱锥
体验三视
圆台
图的作法
俯
左
圆台
体验三视
六棱柱
图的作法
俯
左
六棱柱
练一练： 画出左图 的三视图
请同学 自己做
先布局定作图基准，从俯视图 开始画起，后画主、左视图。
请同学 自己做
先布局定作图基准，从俯视图 开始画起，后画主、左视图。
Φ Φ
三通水管
图2
图1
如果要做一个水管的三叉接头，工人事先
俯视图 大小：长对正,高平齐,宽相等. 挑战“自我”,提高画三视图的能力.
从上面看到的图
从左边看到的图
三视图：我们从不同的 方向观察同一物体时， 可能看到不同的图形。 其中，把从正面看到的 图叫做正视图，从左面 看到的图叫做侧视图， 从上面看到的图叫做俯 视图。三者统称三视图。
正视图
侧视图
要求：俯视图安排在正视图的正下方，
侧视图安排在正视图的正右方。
俯视图
下面各图中物体形状分另可以看成什么样的几何体?
圆柱
圆锥
球
从正面,侧面,上面看这些几何体,它们的形状各是 什么样的?
正面看:长方体 等腰三角形
圆
侧面看:长方体 等腰三角形
圆
上面看: 圆
例3. 将图所示的一个直角三角形ABC（∠C＝ 90°）绕斜边AB旋转一周，所得到的几何体的 正视图是下面四个图形中的_____________（只 填序号）
例4. 图5是由一些相同的小正方体构 成的几何体的三视图。这些相同的小 正方体的个数是（ ）
A.4个 C. 6个
B. 5个 D. 7个
例6. 一个画家有14个边长为1m的正 方体，他在地面上把它们摆成如图8 所示的形式，然后他把露出的表面都 涂上颜色，那么被涂上颜色的总面积 为（ ）
侧视图
俯视图
四棱锥
体验三视
圆台
图的作法
俯
左
圆台
体验三视
六棱柱
图的作法
俯
左
六棱柱
练一练： 画出左图 的三视图
请同学 自己做
先布局定作图基准，从俯视图 开始画起，后画主、左视图。
请同学 自己做
先布局定作图基准，从俯视图 开始画起，后画主、左视图。
Φ Φ
三通水管
图2
图1
如果要做一个水管的三叉接头，工人事先
俯视图 大小：长对正,高平齐,宽相等. 挑战“自我”,提高画三视图的能力.
从上面看到的图
从左边看到的图
三视图：我们从不同的 方向观察同一物体时， 可能看到不同的图形。 其中，把从正面看到的 图叫做正视图，从左面 看到的图叫做侧视图， 从上面看到的图叫做俯 视图。三者统称三视图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的中心 线均用点划线画出。
4.形体有对称的切槽,画视图时为了表达对称性 《三视图》 一般画出中心线(点划线)
《三视图》
练习题 1.根据如图所示的组合体，在下列选项中选出正确 的左视图
B
断裂处的边界线、视图 和剖视的分界线
假想轮廓线
画图时应注意的问题
《三视图》
1、先画主体部分，后画次要部分。 2、几个视图要配合着画。
不要先画完一个视图，再画另一个视图。一 般是先画主视图 再确定左视图和俯视图 3、各部分之间画出分界线
4、描深时先画圆或圆弧，后画直线，不可 见
轮廓部分用虚线画出，对称线、轴线和圆
正投影与三视图
内容提要
1 理解投影法的基本概念和方法
2 掌握正投影的方法、特性
3 掌握三视图成图原理和规律
4
掌握三视图的一般绘图规则
《三视图》
（一）正投影与三视图
1正投影法：投影光 线相互平行并且投影 光线与投影平面垂直 时，在投影平面上得 到物体视图的方法。
《三视图》
பைடு நூலகம்
真实性
正投影的基本特征
《三视图》
b、确定主视方向（最能反映物体的主要形状特征） ， 一般先画出主视图
c、根据三等关系画出俯视图和侧视图（不可见部分轮廓线用
虚线画出，对称线、轴线和圆的中心线均用点划线画出，由大到小、 由外形到内形及3 个视图配合作图将三个视图画出，使每个部分符 合“长对正（用竖直辅助线画标准）、高平齐（用水平辅助线画标 准）、 宽相等（用45°斜线画标准）”的投影规律。
《三视图》
三视图的形成及其投影规则 (1)
《三视图》
三视图的形成及其投影规则 (2)
《三视图》
三视图的形成及其投影规则 (3)
《三视图》
三视图反映的形体方位
主
视
上
图
左
右
俯 视左 图
下 后
右 前
《三视图》
侧
上
视
图
后
前
下
练习
《三视图》 俯
左
主
3.三视图的画法
《三视图》
a、分析物体的基本形体组成及其形状、大小、位置关系
积聚性
收缩性
思考题：
《三视图》
❖ 下面是一物体正投影得到的一张图，你能看出它 是什么形状嘛？
《三视图》
问题:1.一个方向的投影能不能完整地表达物体的形状和大 小 ，能不能区分不同的物体？
答案：不能 怎样才能更完整地表达物体的形状和大小呢？ 答案:多方向投影（三视图）.
《三视图》
2、三视图的形成
d、用B或2B铅笔加粗可见轮廓线，擦去辅助线）
《机械制图》国家标准中规定的图线 《三视图》
图线名称 图线型式
单位：mm
图线宽度 一般应用
粗实线
b=0.5~2 可见轮廓线
细实线 虚线
约b/2 约b/2
尺寸线、尺寸界线 引出线、剖面线 不可见轮廓线
细点划线
约b/2
轴线、对称中心线
波浪线 双点划线
约b/2 约b/2
a.正面投影面用“V”标记；
b.侧面投影面用“W”标记；
c.水平投影面用“H”标记；
三投影面之间两两的交线 称为投影轴，分别用OX、OY、OZ 表示； 三根轴的交点Ｏ 称为原点。
二、三视图的形成
1、三视图：采用正投影法 将物体同时向三个投影面 投影,所得三个投影图
主视图、俯视图、左视图
《三视图》
三视图的形成 及位置关系
4.形体有对称的切槽,画视图时为了表达对称性 《三视图》 一般画出中心线(点划线)
《三视图》
练习题 1.根据如图所示的组合体，在下列选项中选出正确 的左视图
B
断裂处的边界线、视图 和剖视的分界线
假想轮廓线
画图时应注意的问题
《三视图》
1、先画主体部分，后画次要部分。 2、几个视图要配合着画。
不要先画完一个视图，再画另一个视图。一 般是先画主视图 再确定左视图和俯视图 3、各部分之间画出分界线
4、描深时先画圆或圆弧，后画直线，不可 见
轮廓部分用虚线画出，对称线、轴线和圆
正投影与三视图
内容提要
1 理解投影法的基本概念和方法
2 掌握正投影的方法、特性
3 掌握三视图成图原理和规律
4
掌握三视图的一般绘图规则
《三视图》
（一）正投影与三视图
1正投影法：投影光 线相互平行并且投影 光线与投影平面垂直 时，在投影平面上得 到物体视图的方法。
《三视图》
பைடு நூலகம்
真实性
正投影的基本特征
《三视图》
b、确定主视方向（最能反映物体的主要形状特征） ， 一般先画出主视图
c、根据三等关系画出俯视图和侧视图（不可见部分轮廓线用
虚线画出，对称线、轴线和圆的中心线均用点划线画出，由大到小、 由外形到内形及3 个视图配合作图将三个视图画出，使每个部分符 合“长对正（用竖直辅助线画标准）、高平齐（用水平辅助线画标 准）、 宽相等（用45°斜线画标准）”的投影规律。
《三视图》
三视图的形成及其投影规则 (1)
《三视图》
三视图的形成及其投影规则 (2)
《三视图》
三视图的形成及其投影规则 (3)
《三视图》
三视图反映的形体方位
主
视
上
图
左
右
俯 视左 图
下 后
右 前
《三视图》
侧
上
视
图
后
前
下
练习
《三视图》 俯
左
主
3.三视图的画法
《三视图》
a、分析物体的基本形体组成及其形状、大小、位置关系
积聚性
收缩性
思考题：
《三视图》
❖ 下面是一物体正投影得到的一张图，你能看出它 是什么形状嘛？
《三视图》
问题:1.一个方向的投影能不能完整地表达物体的形状和大 小 ，能不能区分不同的物体？
答案：不能 怎样才能更完整地表达物体的形状和大小呢？ 答案:多方向投影（三视图）.
《三视图》
2、三视图的形成
d、用B或2B铅笔加粗可见轮廓线，擦去辅助线）
《机械制图》国家标准中规定的图线 《三视图》
图线名称 图线型式
单位：mm
图线宽度 一般应用
粗实线
b=0.5~2 可见轮廓线
细实线 虚线
约b/2 约b/2
尺寸线、尺寸界线 引出线、剖面线 不可见轮廓线
细点划线
约b/2
轴线、对称中心线
波浪线 双点划线
约b/2 约b/2
a.正面投影面用“V”标记；
b.侧面投影面用“W”标记；
c.水平投影面用“H”标记；
三投影面之间两两的交线 称为投影轴，分别用OX、OY、OZ 表示； 三根轴的交点Ｏ 称为原点。
二、三视图的形成
1、三视图：采用正投影法 将物体同时向三个投影面 投影,所得三个投影图
主视图、俯视图、左视图
《三视图》
三视图的形成 及位置关系
