2020年连杆加工工艺开题报告

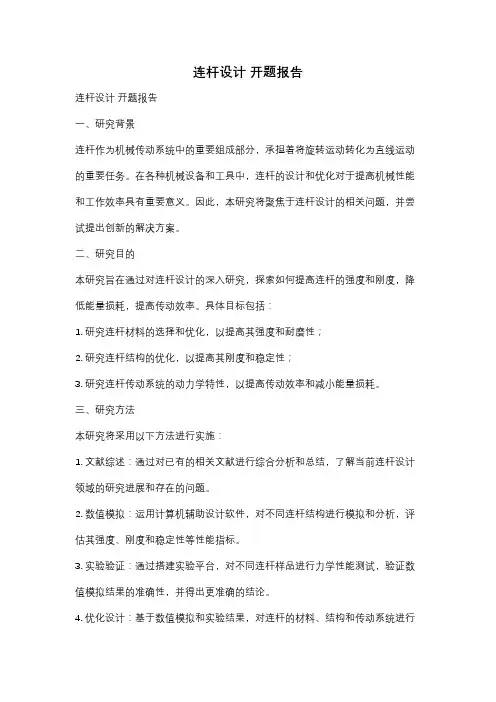

连杆设计 开题报告
连杆设计开题报告连杆设计开题报告一、研究背景连杆作为机械传动系统中的重要组成部分，承担着将旋转运动转化为直线运动的重要任务。
在各种机械设备和工具中，连杆的设计和优化对于提高机械性能和工作效率具有重要意义。
因此，本研究将聚焦于连杆设计的相关问题，并尝试提出创新的解决方案。
二、研究目的本研究旨在通过对连杆设计的深入研究，探索如何提高连杆的强度和刚度，降低能量损耗，提高传动效率。
具体目标包括：1. 研究连杆材料的选择和优化，以提高其强度和耐磨性；2. 研究连杆结构的优化，以提高其刚度和稳定性；3. 研究连杆传动系统的动力学特性，以提高传动效率和减小能量损耗。
三、研究方法本研究将采用以下方法进行实施：1. 文献综述：通过对已有的相关文献进行综合分析和总结，了解当前连杆设计领域的研究进展和存在的问题。
2. 数值模拟：运用计算机辅助设计软件，对不同连杆结构进行模拟和分析，评估其强度、刚度和稳定性等性能指标。
3. 实验验证：通过搭建实验平台，对不同连杆样品进行力学性能测试，验证数值模拟结果的准确性，并得出更准确的结论。
4. 优化设计：基于数值模拟和实验结果，对连杆的材料、结构和传动系统进行优化设计，以实现更好的性能表现。
四、研究内容本研究将主要围绕以下几个方面展开：1. 连杆材料的选择和优化：通过对不同材料的力学性能和耐磨性进行评估，选择最适合连杆的材料，并优化其组成和热处理工艺，以提高材料的强度和耐久性。
2. 连杆结构的优化：通过改变连杆的几何形状、截面形状和连接方式等因素，优化连杆的刚度和稳定性，减小失稳和振动现象，提高连杆的工作效率和寿命。
3. 连杆传动系统的动力学特性研究：通过建立连杆传动系统的动力学模型，分析其振动、冲击和能量损耗等特性，并提出相应的改进措施，以提高传动效率和降低能量损耗。
4. 实验验证和优化设计：通过搭建实验平台，对不同连杆样品进行力学性能测试，并与数值模拟结果进行对比分析，验证模拟结果的准确性。

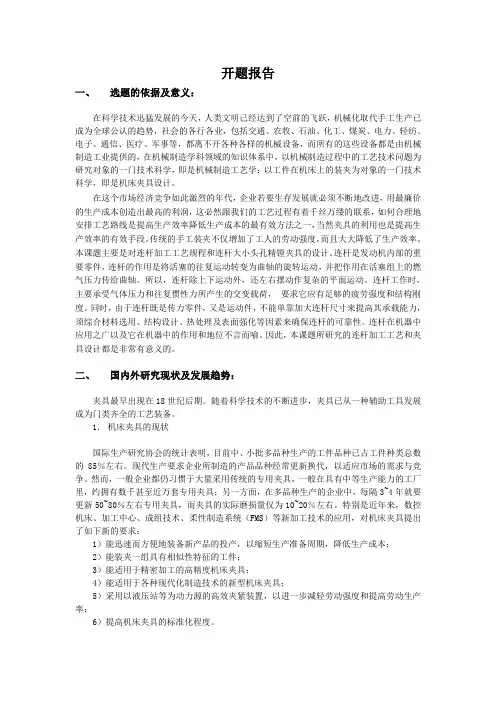

连杆开题报告
开题报告一、选题的依据及意义：在科学技术迅猛发展的今天，人类文明已经达到了空前的飞跃，机械化取代手工生产已成为全球公认的趋势，社会的各行各业，包括交通、农牧、石油、化工、煤炭、电力、轻纺、电子、通信、医疗、军事等，都离不开各种各样的机械设备，而所有的这些设备都是由机械制造工业提供的，在机械制造学科领域的知识体系中，以机械制造过程中的工艺技术问题为研究对象的一门技术科学，即是机械制造工艺学：以工件在机床上的装夹为对象的一门技术科学，即是机床夹具设计。
在这个市场经济竞争如此激烈的年代，企业若要生存发展就必须不断地改进，用最廉价的生产成本创造出最高的利润，这必然跟我们的工艺过程有着千丝万缕的联系，如何合理地安排工艺路线是提高生产效率降低生产成本的最有效方法之一，当然夹具的利用也是提高生产效率的有效手段。
传统的手工装夹不仅增加了工人的劳动强度，而且大大降低了生产效率。
本课题主要是对连杆加工工艺规程和连杆大小头孔精镗夹具的设计。
连杆是发动机内部的重要零件，连杆的作用是将活塞的往复运动转变为曲轴的旋转运动，并把作用在活塞组上的燃气压力传给曲轴。
所以，连杆除上下运动外，还左右摆动作复杂的平面运动。
连杆工作时，主要承受气体压力和往复惯性力所产生的交变载荷，要求它应有足够的疲劳强度和结构刚度。
同时，由于连杆既是传力零件，又是运动件，不能单靠加大连杆尺寸来提高其承载能力，须综合材料选用、结构设计、热处理及表面强化等因素来确保连杆的可靠性。
连杆在机器中应用之广以及它在机器中的作用和地位不言而喻。
因此，本课题所研究的连杆加工工艺和夹具设计都是非常有意义的。
二、国内外研究现状及发展趋势：夹具最早出现在18世纪后期。
随着科学技术的不断进步，夹具已从一种辅助工具发展成为门类齐全的工艺装备。
1．机床夹具的现状国际生产研究协会的统计表明，目前中、小批多品种生产的工件品种已占工件种类总数的85％左右。
现代生产要求企业所制造的产品品种经常更新换代，以适应市场的需求与竞争。
连杆夹具设计开题报告
科学技术学院毕业设计（论文)开题报告题目: 连杆机械加工工艺规程及夹具设计学科部: 理工学科部专业: 机械设计制造及其自动化班级:机械设计制造及其自动化１22班学号:7０112120８5姓名:杨徐指导教师: 杨明朗填表日期：201５年１2 月2３日一、选题的依据及意义：1、选题依据在机械领域中,连杆是一个常用的动力传输零件,它的运用不仅在汽车的发动机中,在矿上机械、工程机械方面都有广泛的运用。
连杆常安装在非常重要的环节,连杆在整个机器中运转过程起着至关重要的作用。
所以连杆的加工工艺过程和对加工夹具有着较高的要求。
汽车制造业是我国支柱产业之一。
根据我国汽车工业多个“十五规划”，汽车总产量2005年为300万辆,2010年为4５0万辆，2０1５年为6０0万辆。
在汽车发动机中，连杆体要承受膨胀气体的交变力和惯性力的作用。
连杆除了要有足够的刚度和强度和必要的配合精度外,还需尽量减少自身重量，来减小惯性力的影响。
从而提高连杆的可靠性、安全性和使用性。
在机械制造业中,连杆零件机械加工的工艺规程和专用夹具的设计对机械零件的制造质量具有很大的影响。
由于连杆零件的机械加工工艺不规范和专业夹具的设计不够合理不仅会影响零件的质量，还会导致制造材料的大量损耗。
因此，研究连杆零件的机械加工工艺规程和专用夹具设计具有非常重大的意义。
［1]机械制造工艺规程的制定需选择机械加工余量,机械加工余量的大小，不仅影响机械零件的毛坯尺寸,而且也影响工艺装备的尺寸，设备的调整,材料的消耗,切削用量的选择,加工工时的多少。
因此,正确地确定机械加工余量,对于节约金属材料,降低刀具损耗,减少工时,从而降低产品制造成本,保证加工质量具有十分重要的意义。
[2]我的选题连杆机械加工工艺规程及其夹具设计主要的任务是制定一套合理可行的连杆加工工艺规程，设计一套实用的，符合生产实际的夹具。
满足生产的纲领和技术要求等各项要求的需要,满足市场的需求。
2、选题意义(1）社会经济意义：通过对本课题的设计与研究，进一步完善传统连杆的加工工艺过程和夹具设计方面的不足,提升刀具、夹具和其他的辅助部件的使用性能,从而达到满足各种生产类型和加工技术要求的目的。
发动机连杆加工工艺分析与设计开题报告
湖南理工学院南湖学院机械与电子工程系
毕业设计(论文)开题报告
课题名称
汽车发动机连杆加工工艺分析与设计
学生姓名
魏鹏辉
Hale Waihona Puke 专业/班级南湖机电/机自三班
指导教师
黄泰明
单位/职称
一、课题的背景与意义
本课题结合自身将来所要从事的职业岗位，要求能够对该类零件的主要技术要求
进行分析、进行零件加工工艺设计、毛坯的选择、零件各表面终加工方法及加工路线、
我更能在以后的工作中去适应自己的职业。
工艺员一般是依据产品设计技术图纸，合理分解编排加工工序、工艺，安排人员、
机具、材料的配置使用，编制工艺卡，尽量在使所制订的工艺规程应保证能在一定生
产条件下，以最高的生产率、最低的成本、可靠地生产出符合要求的产品。通常工艺
员制图的机会不多，制表的机会多，但不排除绘制简单示意图的可能。
杆零件是发动机中的重要元件，它的作用是将活塞的往复运动转变为曲轴的旋转 运动，并把作用在活塞组上的燃气压力传给曲轴，使曲轴带动工作机械做功。
连杆一般都采用中碳钢或合金钢经模锻或辊锻，然后经机加工和热处理 。它由 大头、小头、杆身等部分组成。大头为分开式结构，连杆体与连杆盖用螺栓连接。大 头孔和小头孔内分别安装轴瓦和衬套。为了减轻重量，且使连杆具有足够的强度和刚 度，连杆杆身的截面多为工字形，其外表面不进行机械加工。
连杆加工工艺
二、连杆的加工工艺1、连杆的功用、结构特点、工作条件及工艺特点连杆是汽车发动机主要的传动机构之一,它将活塞与曲轴连接起来,把作用于活塞顶部的膨胀气体压力传给曲轴,使活塞的往复直线运动可逆的转化为曲轴的回转运动,以输出功率.以下均已实习所见4125B型柴油发动机连杆为例.连杆是一种细长的变截面非圆杆件.由从大头到小头逐步变小的工字型截面的连杆体及连杆盖、螺栓、螺母等组成.基本上都由活塞销孔端小头、曲柄销孔端大头及杆身三部分组成.为了便于安装,大头孔设计成两半,然后用连杆螺栓连接.连杆在工作中主要承受以下三种动载荷：①汽缸内的燃烧压力连杆受压；②活塞连杆组的往复运动惯性力连杆受拉；③连杆高速摆动时产生的横向惯性力连杆受弯曲应力；连杆的工艺特点：外形复杂,不易定位；连杆的大小头是由细长的杆身连接,故刚性差,易弯曲、变形；尺寸精度、形位精度和表面质量要求高.2、主要加工表面和技术要求连杆的主要加工表面有：大小头孔、大小头端面、大头剖分面以及连杆螺栓孔等.1大小端孔的精度：小头孔尺寸精度IT7,Ra≤1.6um,圆柱度公差0.015mm；小头铜套孔尺寸精度IT6,Ra≤0.4um,圆柱度公差0.005mm；大头孔尺寸精度IT6,Ra≤0.8um,圆柱度公差0.012mm.2大小端孔中心线在两个互相垂直方向的平行度：在垂直面平行度公差0.04mm,在水平面内平行度公差0.06mm.3大小端孔的中心距：孔中心距极限偏差±0.05mm4大端孔两端面对大端孔轴线的垂直度：垂直度公差0.1mm,Ra≤3.2um.5连杆螺栓孔：螺栓孔中心线对盖体结合面与螺栓及螺母座面的不垂直,会增加连杆螺栓的弯曲变形和扭转变形,并影响螺栓伸长量而削弱螺栓强度.6两螺栓孔中心线对连杆大头孔剖分面的垂直度公差为0.15mm,用两个尺寸为的检验心轴插入连杆体和连杆盖的孔中时,剖分面的间隙应小于0.05mm.3、连杆的机械加工工艺分析①连杆的材料和毛坯连杆的材料大多采用高强度的45钢、40Dr钢等,并经调质处理以改善切削性能和提高抗冲击能力,硬度要求45钢为HB217～293,40Dr为HB223～280.也有采用球墨铸铁和粉末冶金技术的,可降低毛坯成本.钢制连杆的毛坯一般都是锻造生产,其毛坯形式有两种：一种是体、盖分开锻造；另一种是将体、盖锻成一体,在加工过程中再切开或采用胀断工艺将其胀断.另外,为避免毛坯出现缺陷疲劳源,要求对其进行100%的硬度测量和探伤.实习中毛坯采用45钢并调制处理,采用整体模锻,分模面在工字型腰部的母线上,其短剑的主要技术要求为：热处理：调制217~289HBS,连杆杆身壁厚差不大于2mm,R42.5处的定位面上不允许有凹凸,错差：纵向不大于1mm横向不大于0.75mm,杆体弯曲不大于1mm.②基准的选择粗基准：第一道工序为粗磨两平面,为保证两平面有均匀的加工余量,采用互为基准.先选取没有凸起标记一侧的端面为粗基准来加工另一个端面,然后以加工过的端面为基准加工没有凸起标记一侧的端面,并在以后的大部分工序中以此端面作为精基准来定位.在加工连杆小端孔时以其外表面定位,这样可以保证加工后的孔与其外表面的同轴度误差较小,壁厚均匀.精基准：由于大、小端端面面积大、精度高、定位准确、夹紧可靠,所以大部分工序选用其一个指定的端面消除三个自由度和小端孔消除两个自由度,以及大端孔处指定的一个侧面作为精基准.这不仅使基准统一,而且还减少了定位误差基准重合.③连杆的工艺过程工序号工序名称设备5粗铣连杆大小头两端平面四轴龙门铣床10精铣连杆大小头两端平面四轴龙门铣床15扩连杆小头孔四轴立式钻床三工位20连杆小头孔倒角立式钻床25拉连杆小头孔卧式拉床30铣连杆大头定位凸台和连杆小头凸台龙门铣床35自连杆上切下连杆盖专用卧式铣床40锪连杆盖上装螺母的凸台立式钻床45粗扩、半精扩连杆大头孔四轴立式组合钻床三工位50磨连杆大头剖分平面平面磨床55钻扩铰连杆两个螺栓孔十轴立式组合钻床六工位60锪连杆装螺栓头部的凸台立式钻床65扩连杆螺栓孔立式钻床70在连杆盖和连杆螺栓孔上倒角D0.5立式钻床75钻连杆两个定位销孔立式钻床80拉连杆两个螺栓孔立式拉床85锪连杆装螺栓的头部和装螺母的支承平面立式钻床90去毛刺和清洗清洗机95检验检验台100装配连杆和连杆盖装螺母机105磨连杆大头端平面平面磨床110精镗连杆大头孔两轴立式镗床115连杆大头孔倒角立式钻床120车连杆大头侧面的凸台普通车床125拧紧螺母、打字、去毛刺钳工台、螺母扳手机、去毛刺机130金刚镗连杆大头孔两面四轴金刚镗床135珩磨连杆大头孔单轴珩磨机140金刚镗连杆小头孔两面四轴金刚镗床145检验检验台150压入铜套液压机155连杆小头铣3.5圆弧槽卧式铣床160金刚镗连杆小头铜套孔单面两轴金刚镗床165清洗和吹净油孔清洗机170检验检验台175拆开连杆和连杆盖螺母扳手机、钳工台180铣连杆和连杆盖上的轴瓦槽及Φ16孔壁的缺口卧式铣床185清理、去毛刺钳工台190清洗、吹净和称重量清洗机及称重仪195检验检验台200连杆体和连杆盖配对钳工台205装配连杆和连杆盖钳工台连杆小头孔的加工方法：15序,扩连杆小头孔；25序,拉连杆小头孔；140序,金刚镗连杆小头孔连杆大头孔的加工方法：45序,粗扩、半精扩连杆大头孔；110序,精镗连杆大头孔；130序,金刚镗连杆大头孔；135序,珩磨连杆大头孔定位分析130序,金刚镗连杆大头孔：定位基准：连杆大头端面,连杆小头孔,连杆侧面工艺凸台定位简图：限制自由度：大头端面限制x轴方向移动y轴方向转动z轴方向转动,小头孔限制y 轴方向移动z轴方向移动,工艺凸台限制x轴方向转动.三、缸体的加工工艺1、缸体的功用、结构特点及工作条件缸体是发动机的基础零件和骨架,同时是发动机总装配时的基准零件.作用是支撑和保护活塞、连杆、曲轴等各运动部件工作时的准确位置,保证发动机的换气、冷却和润滑,提供各种辅助系统、部件及发动机的安装基面.以下均以4125B型柴油发动机缸体为例.气缸体为一整体铸造结构,形状结构复杂,加工的平面孔多,内部形成空腔,壁厚不均,刚度低,加工精度要求高,属于典型的箱体类加工零件.发动机工作时,气缸体承受着各种大小方向呈周期性变化的气体压力、惯性力及力矩的作用.2、缸体的主要加工表面和技术要求气缸体主要加工表面有气缸体顶面、主轴承座侧面、气缸孔、主轴承座及凸轮轴轴承孔等,其加工精度直接影响发动装配精度和工作性能,主要设备精度、工夹具的可靠性和加工工艺的正确合理来保证.主要技术要求如下：技术要求精度和表面粗糙度主轴承孔的精度与粗糙度,Ra1.6主轴承孔的圆度0.02气缸孔的精度和表面粗糙度底孔,Ra6.3气缸孔中心线对曲轴中心线的对称度0.05第二三四主轴承孔对第一五主轴承孔的同轴度0.02各凸轮轴承孔同轴度0.03曲轴中心线对凸轮轴中心平行度0.10顶面的平行度和表面粗糙度,Ra3.23、缸体的机械加工工艺分析①缸体的材料和毛坯气缸体采用的材料一般是灰铸铁HT150,HT200和HT250,但也有采用铸铝或钢板.气缸体因其在发动机中的特殊地位,造型相当复杂,在大批量生产中都采用金属模机造型,造型位置为卧式,流水线生产.本例采用材料为灰铸铁HT150,金属模机机器造型,分型面选在主轴承孔的对称平面上,造型方式为卧式,轴轴承孔、凸轮轴轴承孔和缸套孔均铸出,螺栓底孔、主油道孔和工艺孔均不预先铸出.气缸体在加工前需时效处理,以消除铸件内应力和改善毛坯的力学性能.②基准的选择粗基准：第一、四气缸孔和气缸体底面.能保证在重要加工表面均有加工余量的前提下,重要孔的加工余量均匀,装入气缸体的气缸套与气缸体内壁各表面间有足够的间隙此外,还应能保证定位,夹紧可靠.精基准：气缸体左侧面的基平面和凸台.③缸体的工艺过程工序号工序名称设备5铣气缸体左侧面四块基平面和三个凸台面双轴卧式铣床10粗铣气缸体顶面、底面和右侧放水阀平面三轴龙门铣床15在气缸体底面钻、铰两个定位孔钻、铰定位孔机床20精铣气缸体底面单轴龙门铣床25粗、精铣气缸体前后端面、固定水泵法兰和起动机进水管的法兰鼓形铣床30粗镗气缸体五个半圆主轴承孔、三个凸轮轴孔,钻一个惰轮轴孔三轴卧式镗床35粗镗气缸体四个气缸套孔四轴立式镗床40铣气缸体燃油精滤器安装面和两个水管平面卧式铣床45铣气缸体主轴承座的分开面特种铣床50铣气缸体主轴承座端面和轴瓦固定槽特种两面卧式铣床55拉气缸体主轴承座的分开面卧式拉床60精铣气缸体顶面和左侧面两个长方块双轴龙门铣床65在气缸体顶面和前后端面上钻孔和倒角三面组合钻床70在气缸体顶面和前后端面上攻螺纹专用三面攻丝机75钻气缸体润滑主油道孔三面三轴钻床80在气缸体顶面和右侧面上钻孔两面组合钻床85在气缸体底面和左侧面上钻孔两面组合钻床90钻十个润滑支油道孔两面组合钻床95钻十个固定主轴承盖的螺栓底孔和一个油孔,并在左侧面钻油标尺孔底孔十一轴立式组合钻床100在气缸体第一主轴承座上钻斜油孔单轴机械头105攻气缸体固定主轴承盖的十个螺栓孔和一个油标尺螺孔特种十轴攻螺纹机110在气缸体底面和左右侧面上攻螺纹三面组合攻螺纹机115钻气缸体八个挺杆导管底孔八轴立式钻床120扩、铰气缸体八个挺杆导管底孔八轴立式钻床125精镗气缸体四个气缸套孔立式四轴镗床130精锪气缸体四个气缸套筒座的端面专用单轴立式镗床135在气缸体四个气缸套孔内镗阻水阀槽专用单轴立式镗床140清洗和吹净气缸体清洗机145去毛刺、清除切屑、倒角等辊道150检验辊道155在气缸体上安装是个双头螺栓摇臂钻床160安装气缸体主轴承盖上螺母机165在气缸体前后端面主油道孔上扩孔、攻螺纹、并在前端面钻孔摇臂钻床170半精镗气缸体五个曲轴主轴承孔、三个凸轮轴轴孔和一个惰轮轴孔摇臂钻床三轴卧式镗床175在气缸体第五曲轴主轴承座的两端镗端面卧式镗床180精镗气缸体五个曲轴主轴承孔、三个凸轮轴孔和一个惰轮轴孔三轴卧式镗床185压入气缸体八个挺杆导管八轴立式压床190在气缸体底面的后端面和左右侧面上钻孔四面组合钻床195在气缸体后端面和左右侧面上铰孔和攻螺纹,并铰八个挺杆导管孔四面组合钻床200珩磨气缸体五个曲轴主轴承孔特种立式珩磨机205清洗并吹净气缸体清洗机210清洗并吹净气缸体全部油道孔清洗机215压入气缸体三个凸轮轴衬套液压压床220铰气缸体三个凸轮轴衬套孔,并铰惰轮轴孔卧式镗床225准备移交检验辊道230检验辊道235清洗并吹净气缸体清洗机气缸体四个气缸套筒座的端面加工方法：10序,粗铣气缸体顶面；60序,精铣气缸体顶面；130序,精锪气缸体四个气缸套筒座的端面定位分析20序,精铣气缸体底面：定位基准：气缸体顶面,第一四气缸孔定位简图：限制自由度：顶面限制x轴方向转动y轴方向转动z轴方向移动,第一气缸孔锥销限制y轴方向移动x轴方向移动,第四气缸孔削边销限制z轴方向转动. 四、典型机床夹具分析1、钻床夹具如钻、扩、铰连杆螺栓孔工序55所用夹具.夹具定位部分是菱形销1、支承钉5和侧面支承板18.夹紧方式为电动夹紧.其夹紧过程为：转动螺钉6使连杆体和连杆盖的剖分平面靠紧,电动扳手使螺母12顺时针转动,一方面使活节螺栓11外移,带动连杆8绕圆柱销9顺时针转动,通过推板15向左推动连杆,使连杆大头侧面定位凸台靠紧在侧面支承板18上；另一方面使压板13绕支座10上的销轴逆时针转动,通过浮动压块16夹紧连杆. 2、铣床夹具如粗铣气缸体顶面、底面和右侧放水阀平面工序10所用夹具.夹具定位分别为支承板9和11两个,支承钉5两个.夹具的夹紧方式采用四套单独驱动的摆动式压板杠杆结构.夹紧过程是：设置在夹具底座中的气缸驱动勾头压板1,在夹紧缸体前摆入缸体左侧面上的孔中,对缸体有水平推力,使其紧贴在定位支承钉5上；四个垂直安装的气缸驱动缸体右侧两端的四块摆动压板8、10、12和13,将气缸体夹紧.夹具两侧内壁上分别固定有两条预定位板2；夹具底部有导向键7,使其在机床工作台上定位.。
连杆的机械加工工艺规程及工艺装备设计
设计题目题目：连杆的机械加工工艺规程及工艺装备设计图a一、零件的分析1.零件的工艺分析连杆的加工表面主要有圆柱端面的加工，孔的加工，凹台的加工以及螺纹的加工，其余的表面通过不去除表面材料的加工方法以获得所需尺寸，在该零件里为铸造。
各组加工面之间有严格的尺寸位置度要求和一定的表面加工精度要求，孔的加工有的需要Ra1.6的表面粗糙度，因而需精加工，现将主要加工面分述如下：1.1面的加工该零件中共有6个面需要加工出来：G面、I面、E面、F面、H面和J面。
在这六个面中，J面和H面的形位公差有较高的要求，且尺寸精度也比较高，后面的孔的加工和其他面的加工都需要用这两个面来定位，所以应该经过粗加工和精加工，且应尽早加工出来；E面G面和的尺寸精度也比较高，也需要进行精加工；F面的粗糙为Ra3.2，对表面质量的要求比较高，所以也要进行精加工；至于面I，其尺寸精度为自由公差，切表面粗糙度为Ra12.5，所以只用粗加工即可。
1.2孔的加工该零件的孔有四个，ø35、ø60、ø6、ø10、ø10.5的孔。
其中ø35、ø60和ø10的孔的尺寸精度和表面质量都比较高，所以要进行精加工，而ø60和ø35有平行度的要求，应在同一工位完成加工，两孔的尺寸精度都为7级，粗糙度为Ra1.6，为了减少加工步骤、方便加工，都定为先铸出毛胚孔，然后用铣刀进行粗—精加工，且为了避免加工时刀具受到冲击，ø60的孔应先于ø10、ø6两孔加工；4-ø10.5的孔虽然尺寸精度为自由公差，要求不高，但是其表面粗糙度为Ra3.2，所以要对其进行精加工；而ø6的孔为自由公差，且表面质量为Ra12.5，故只用粗加工就可以了。
1.3凸台的加工该零件中凸台在ø60的孔的两侧，表面粗糙度要求为Ra3.2，是故应进行精加工。
