十字万向节的操作方法
十字万向联轴器对中方法
十字万向联轴器是一种用于连接两个轴线不在同一直线上但有一定角度偏差的机械装置。
要正确对中十字万向联轴器，以确保它正常工作并减少轴线间的不规则运动，可以采取以下方法：
1. 调整轴线角度：首先，确保将十字万向联轴器的两侧轴线角度调整到制造商规定的工作范围内。
通常，这可以通过旋转联轴器上的连接螺钉或其他调整装置来完成。
2. 使用测量工具：使用测量工具，如角度测量器或激光水平仪，来测量两个轴线的夹角。
这将帮助您确定实际的角度偏差。
3. 调整连接：根据测量结果，逐渐调整十字万向联轴器的连接，使其逐渐接近正确的角度。
这可能需要旋转一个或多个联轴器的连接部分。
4. 紧固螺钉：当您认为轴线已经准确对中时，请紧固联轴器上的螺钉或螺母，以确保连接牢固。
5. 进行测试：在完成对中过程后，进行一些测试以确保十字万向联轴器正常工作。
可以通过将机械设备运行起来并观察其性能来进行测试。
6. 定期维护：为了保持十字万向联轴器的正确对中，定期进行检查和维护非常重要。
如果在使用过程中发现轴线偏差或其他问题，及时进行调整和修复。
请注意，不同类型的十字万向联轴器可能有不同的调整方法和要求。
在进行对中之前，务必仔细阅读制造商的操作手册和说明书，以确保按照正确的步骤进行操作。
此外，如果不确定如何正确对中十字万向联轴器，最好咨询专业技术人员或机械工程师的意见。
十字轴万向节建模及有限元分析

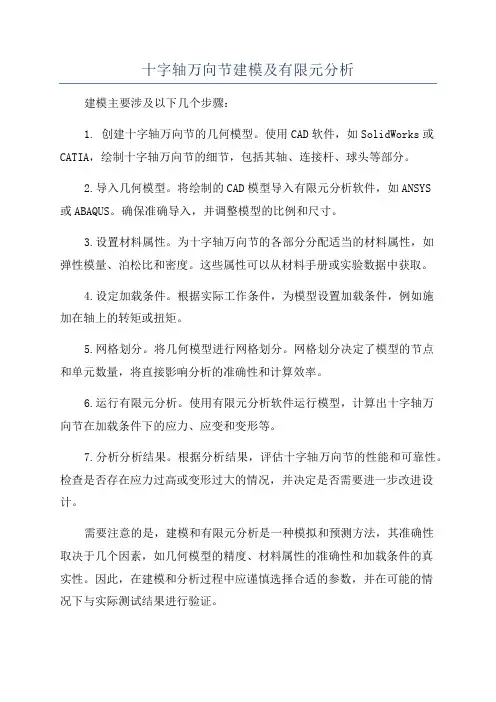

十字轴万向节建模及有限元分析
建模主要涉及以下几个步骤：
1. 创建十字轴万向节的几何模型。
使用CAD软件，如SolidWorks或CATIA，绘制十字轴万向节的细节，包括其轴、连接杆、球头等部分。
2.导入几何模型。
将绘制的CAD模型导入有限元分析软件，如ANSYS
或ABAQUS。
确保准确导入，并调整模型的比例和尺寸。
3.设置材料属性。
为十字轴万向节的各部分分配适当的材料属性，如
弹性模量、泊松比和密度。
这些属性可以从材料手册或实验数据中获取。
4.设定加载条件。
根据实际工作条件，为模型设置加载条件，例如施
加在轴上的转矩或扭矩。
5.网格划分。
将几何模型进行网格划分。
网格划分决定了模型的节点
和单元数量，将直接影响分析的准确性和计算效率。
6.运行有限元分析。
使用有限元分析软件运行模型，计算出十字轴万
向节在加载条件下的应力、应变和变形等。
7.分析分析结果。
根据分析结果，评估十字轴万向节的性能和可靠性。
检查是否存在应力过高或变形过大的情况，并决定是否需要进一步改进设计。
需要注意的是，建模和有限元分析是一种模拟和预测方法，其准确性
取决于几个因素，如几何模型的精度、材料属性的准确性和加载条件的真
实性。
因此，在建模和分析过程中应谨慎选择合适的参数，并在可能的情
况下与实际测试结果进行验证。
简述十字轴式万向节的安装条件
十字轴式万向节是机械传动系统中常用的一种连接装置，它能够在车辆转向过程中传递动力，并且能够适应转向角度的变化。
为了确保十字轴式万向节的正常工作和延长使用寿命，正确的安装条件是非常重要的。
下面将简要介绍十字轴式万向节的安装条件。
一、正确位置安装在安装十字轴式万向节时，需要确保它的位置正确，安装在车辆的传动系统中恰当的位置。
如果安装位置不正确，会导致传动系统的不平衡和振动，进而影响车辆的驾驶性能。
在安装前需要仔细测量并确认安装位置。
二、正确的角度安装十字轴式万向节能够适应车辆转向过程中的角度变化，因此在安装时需要确保它的角度是正确的。
过大或过小的安装角度都会影响到十字轴式万向节的工作效果，最终影响到车辆的操控性能。
三、充分润滑在安装十字轴式万向节时，需要确保轴承和摩擦部位充分润滑。
良好的润滑可以减少摩擦损耗，延长十字轴式万向节的使用寿命，并且降低驾驶时的噪音和振动。
四、严格按照要求安装安装十字轴式万向节时，需要严格按照生产厂家的安装要求进行操作。
不得随意修改安装方式或者使用不合适的安装工具，以免影响十字轴式万向节的正常工作。
另外，需要严格控制安装扭矩，防止过紧或者过松的安装都可能会造成故障。
五、注意环境和条件在安装十字轴式万向节时，需要注意周围的环境和条件。
避免在潮湿、腐蚀性强或者易受污染的环境中进行安装，以免对十字轴式万向节造成损坏。
另外，在安装过程中要保持环境清洁，防止杂质进入导致故障。
十字轴式万向节的安装条件包括正确的位置、正确的角度、充分润滑、严格按照要求安装以及注意环境条件。
只有满足以上条件，才能保证十字轴式万向节能够正常工作，并且延长使用寿命。
在安装时务必严格按照相关要求进行操作，确保十字轴式万向节能够发挥最佳效果。
有些信息已经列出，这里随着提供的信息进行展开。
六、适当的维护保养除了正确的安装条件外，适当的维护保养也是确保十字轴式万向节正常工作的关键。
定期检查十字轴式万向节的工作状态，包括润滑情况、密封件状态、轴承和摩擦部位的磨损情况等，及时发现问题并进行维修或更换，可以有效预防故障的发生，延长十字轴式万向节的使用寿命。
十字式联轴器的使用与保养
SWP、SWC型均为新型的十字轴式万向联轴器，与其它结构型式的万向联轴器相比，具有传递扭矩大，使用寿命长，应用范围广等特点。它的应用特别是对冶金行业的技术改造及机械产品更新换代提供了在有利条件。
4、万向联轴器一般使用3个月必进行保养一次，如发现压痕等正常磨损现象，应及时更换；
5、为延长万向联轴器的使用寿命，在保养拆洗进，将十字轴调转180°，以达到轴颈受力交替使用；
6、应避免长期超载使用和操作事故的发生；
7、在工作运转中，应经常观察万向联轴器是否发生异常的径向摆动和轴承发热等现象，发现这些现象必须及时维修；
一、适用范用
十字轴式万向联轴器主要适用于轧制机械、起重运输机械以及其它重型机械，联接两个不同轴线的传动轴系。SWP型回转直径为160-640mm，公称转矩为16-1250KN.m，轴线折角A-F型≤10°，G型≤5°；SWC型回转直径为100-620mm，公称转矩为1.25-1000KN.m，轴线折角为15°-25°。
三、万向联轴器的使用与保养
1、万向联轴器安装前，应清洗两端面，检查端面键槽口等配合情况，然且拧紧螺钉，不允许松动；
2、万向联轴器安装好以后，正常运转一个班，必须检查所有紧固螺钉，如发现松动，必须以规定的拧紧力矩再次拧紧，这样反复几个班，以保证不会松动；
3、万向联轴器滑动面、十字头、轴承等必须保证润滑，一般用2#工业锂基油脂或2#二硫化钼钙基脂，在一般条件下连续运转500小时加油一次，间断运转2个月加油一次，若高温条件下工作必须每周加油一次，加油时把轴承端面油孔螺钉拧下，用高压油枪注入至溢出为止；
二、万向联轴器的联接方法
万向联轴器是用高强度螺栓及自锁螺母把两端的法兰联接在其他机械构件上，其转达矩是通过法兰端面键及法兰间的磨擦力来传递。SWP型有关联接尺寸及螺栓预紧力矩按图三及表三的规定；SWC型有关联接尺寸及螺栓预紧力矩按图四及表四的规定。

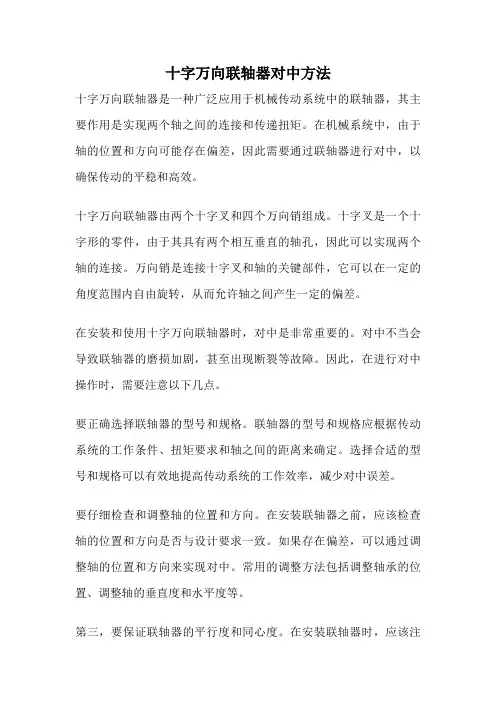

十字万向联轴器对中方法
十字万向联轴器对中方法十字万向联轴器是一种广泛应用于机械传动系统中的联轴器，其主要作用是实现两个轴之间的连接和传递扭矩。
在机械系统中，由于轴的位置和方向可能存在偏差，因此需要通过联轴器进行对中，以确保传动的平稳和高效。
十字万向联轴器由两个十字叉和四个万向销组成。
十字叉是一个十字形的零件，由于其具有两个相互垂直的轴孔，因此可以实现两个轴的连接。
万向销是连接十字叉和轴的关键部件，它可以在一定的角度范围内自由旋转，从而允许轴之间产生一定的偏差。
在安装和使用十字万向联轴器时，对中是非常重要的。
对中不当会导致联轴器的磨损加剧，甚至出现断裂等故障。
因此，在进行对中操作时，需要注意以下几点。
要正确选择联轴器的型号和规格。
联轴器的型号和规格应根据传动系统的工作条件、扭矩要求和轴之间的距离来确定。
选择合适的型号和规格可以有效地提高传动系统的工作效率，减少对中误差。
要仔细检查和调整轴的位置和方向。
在安装联轴器之前，应该检查轴的位置和方向是否与设计要求一致。
如果存在偏差，可以通过调整轴的位置和方向来实现对中。
常用的调整方法包括调整轴承的位置、调整轴的垂直度和水平度等。
第三，要保证联轴器的平行度和同心度。
在安装联轴器时，应该注意联轴器的平行度和同心度。
平行度是指联轴器两个轴孔之间的平行度，同心度是指联轴器两个轴孔之间的同心度。
如果平行度和同心度不符合要求，可以通过调整联轴器的位置和方向来实现对中。
第四，要注意联轴器的润滑和维护。
联轴器的润滑和维护对于保持其正常工作和延长使用寿命非常重要。
在使用过程中，应该定期给联轴器添加润滑油，保持联轴器的良好润滑状态。
同时，还应该定期检查联轴器的磨损情况，及时更换磨损严重的零部件。
十字万向联轴器的对中是确保机械传动系统正常运行的关键步骤。
正确的对中操作可以提高传动系统的工作效率，减少故障的发生。
因此，在安装和使用十字万向联轴器时，应该注意选择合适的型号和规格，仔细检查和调整轴的位置和方向，保证联轴器的平行度和同心度，以及定期进行润滑和维护。
10-十字归方放线的方法和步骤
十字归方放线的方法和步骤哎呀呀，今天来给大家讲讲十字归方放线的方法和步骤哈。
有一次啊，我在一个工地上，那可是个大晴天哟。
咱就开始搞这个十字归方放线啦。
先呢，得找个平坦的地儿，可不能有坑坑洼洼的，不然线都放不直咯。
然后呢，把那测量工具都准备好，什么尺子啦，墨斗啦，一个都不能少。
接着呢，就开始定基准点啦，这可得仔细咯，就像给房子打地基一样重要呢。
我当时那是小心翼翼地，生怕弄错了一丁点儿。
定好基准点后，就用墨斗弹出一条直直的线，嘿，这线得弹得跟箭一样直才行嘞。
然后再根据基准点和这条线，放出与之垂直的另一条线，这两条线一交叉，不就成十字啦。
在这个过程中呀，我是眼睛都不敢眨一下，就盯着那些线和点，生怕出啥差错。
等都放好了，还得再检查检查，看看是不是真的放得标准，要是歪了一点点，那可不行哟。
总之呢，十字归方放线就是这么个事儿，虽然听起来简单，做起来可得细心细心再细心嘞！大家可别小瞧了它哦，这可是建筑施工中很重要的一步哟！哈哈，希望我讲得够明白，让大家都能懂啦！。
十字轴万向节
汽车设计（基于UG的十字轴万向节设计）学院：交通运输与物流学院专业：交通运输班级： 12级交通运输*班姓名：学号： 2012*** 指导教师：李恩颖2015 年 6 月目录一、背景介绍┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1二、基本理论┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄31、万向节传动的基本理论┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 （1）十字轴式万向节工作原理┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 3 （2）十字轴式万向节传动的不等速特性┄┄┄┄┄┄┄┄┄┄ 5 （3）十字轴式万向节传动的等速条件┄┄┄┄┄┄┄┄┄┄┄ 62、十字轴万向传动轴的设计与计算┄┄┄┄┄┄┄┄┄┄┄┄7 （1）传动载荷计算┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 7 （2）十字轴万向节设计┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 10 （3）设计结论┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 11三、基于UG的十字轴设计┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄13四、结论┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄26一、背景介绍万向节即万向接头，英文名称universal joint，是实现变角度动力传递的机件，用于需要改变传动轴线方向的位置，它是汽车驱动系统的万向传动装置的“关节”部件。
万向节与传动轴组合，称为万向节传动装置。
在前置发动机后轮驱动的车辆上，万向节传动装置安装在变速器输出轴与驱动桥主减速器输入轴之间；而前置发动机前轮驱动的车辆省略了传动轴，万向节安装在既负责驱动又负责转向的前桥半轴与车轮之间。
万向节的结构和作用有点像人体四肢上的关节，它允许被连接的零件之间的夹角在一定范围内变化。
为满足动力传递、适应转向和汽车运行时所产生的上下跳动所造成的角度变化，前驱动汽车的驱动桥，半轴与轮轴之间常用万向节相连。
但由于受轴向尺寸的限制，要求偏角又比较大，单个的万向节不能使输出轴与轴入轴的瞬时角速度相等，容易造成振动，加剧部件的损坏，并产生很大的噪音，所以广泛采用各式各样的等速万向节。
万向传动装置的基本组成以及十字轴式万向节的工作过程
万向传动装置的基本组成以及十字轴式万向
节的工作过程
万向传动装置是一种重要的转动传动装置，由多个部件组成，其中十字轴式万向节是其中的一个核心组成部分。
它的工作过程非常重要。
首先，十字轴式万向节由四个部分组成：两个十字形轮，一个传动轴，以及一个万向节的中心部分。
这四个部分彼此连接，构成一个整体，形成一个传动通道。
接着，在机器开始运行时，传动轴开始旋转，将动力从发动机传递给后续单元。
在此过程中，两个十字形轮分别与传动轴和传动通道中心部分相连，形成一个万向节的关节。
这个关节可以同时转动，使力量可以在不同的方向上传递，同时保持相对的稳定和平衡。
经过这个关节后，动力被传递到不同的单元中，继续完成工作。
而十字轴式万向节会在传递动力的同时，根据不同的角度和方向，对动力做出相应的调整，使传递的力量更加稳定和均匀。
需要注意的是，十字轴式万向节在长时间运行后会受到磨损和疲劳，因此需要定期进行维护和更换。
特别是在涉及到高速或高功率传动时，更应该特别关注。
总之，十字轴式万向节作为万向传动装置中的核心组成部分，具有很重要的作用。
了解其工作原理和特点，对于正确运用这种装置，提高其使用寿命和安全性，有着十分重要的指导意义。
十字轴式万向联轴器的正确安装与使用
十字轴式万向联轴器的正确安装与使用
北垦农机原创
在许多机械中，由于所要联接的两根轴在位置上的要求，或是在制造安装中存在误差，以及承载、温度变化等影响，往往不能保证严格的对中，而存在某种程度的相对位移或角度，所以不是所有刚性联结都能满足性能上的要求。
十字轴式万向联轴器作为一种挠性联结件广泛应用于两根轴之间的联结，它既允许两轴之间有一定的角度，也允许有一定的位移，所以很好的解决了以上问题。
十字轴式万向联轴器可以允许两轴之间有较大的夹角（最大可达35°-45°），在机器运转过程中，夹角发生变化机器仍正常运转，但角度过大时传动效率会显著下降，它的另一缺点是当主动轴角速度为常数时，从动轴角速度并不是常数，所以会产生附加动载荷，并且增加噪声，直接降低机器的使用寿命。
为了改善这种情况，常将十字轴式万向联轴器成对使用，来克服输出轴与输入轴之间有不同的角速度，但应保持输入轴与中间轴、中间轴与输出轴之间的夹角相等，且中间轴的两端的叉型接头应在同一平面上，这才可使输出轴与输入轴的角速度相等。
否则会产生以下后果：
1、工作部件工作不平稳，工作质量下降。
2、产生附加载荷，传动部件易产生疲劳，降低使用寿命。
3、传动效率下降。
4、产生震动和噪声，使操作人员产生疲劳。
所以应正确安装十字头式万向联轴器，尤其是中间轴上的两个叉型头一定要在一个平面上，笔者在实际工作中见到部分的东方红-1002拖拉机的传动轴以及2016割晒机的传动轴上的十字头式万向联轴器没能正确安装，而这种误装是机器出厂时就存在的，所以，在此建议有关生产厂家注意一下细节问题，既提高了产品质量，也是对用户负责，同时，提醒农机户检查一下自家的农机具，看是否存在以上问题，并及时改正。
说明要求十字轴万向节连接的两轴夹角
说明要求十字轴万向节连接的两轴夹角
十字轴万向节（也称为万向节联轴器）是一种机械传动装置，通常用于连接两轴在不同角度下的传动。
其主要由两个万向节和一根中间轴组成。
十字轴万向节的两端分别与两个轴相连，中间轴则连接两个万向节。
当两轴的轴线不在同一平面内时，十字轴万向节可以通过其设计的特殊结构，使得两轴在转动时能够保持相对稳定的角度。
这种连接方式通常被称为"交叉角"或"夹角"。
夹角是指十字轴万向节连接的两个轴之间的夹角。
这个夹角通常是非常小的，一般不超过10度。
夹角的大小取决于两个轴的相对位置和角度，以及十字轴万向节的设计参数。
需要注意的是，夹角的大小会影响十字轴万向节的传动效率和使用寿命。
过小的夹角会导致传动效率低下和轴承损坏，过大的夹角则会导致转动不稳定和传动失效。
因此，在选择和设计十字轴万向节时，需要考虑夹角的合适范围，并进行合理的匹配。
十字轴万向节的力矩平衡
十字轴万向节的力矩平衡
十字轴万向节是一种传递动力和转动的机械装置，它的工作原理是借助在两个垂直的轴上安装的球形轴承来允许一个轴在另一个轴上旋转。
在使用过程中，可能会出现一些力矩，影响其平衡。
下面是解决十字轴万向节的力矩平衡的方法：
1. 调整安装位置：如果发现十字轴万向节存在力矩不平衡，可以尝试调整其安装位置和方向，使得力矩在两个轴上均匀分布，达到平衡状态。
2. 加装平衡块：可以在轴上加装平衡块来平衡矩力，从而避免一侧出现过大的力，影响十字轴万向节的正常运转。
3. 确认材料和尺寸：在制造过程中，要保证材料的均匀性和尺寸的准确性，防止力矩不平衡。
4. 维护保养：经常清洗和润滑十字轴万向节，及时更换磨损的部件，可以保持其正常运行，减少力矩不平衡的发生。
总之，十字轴万向节的力矩平衡对其正常运转和寿命都是非常重要的，需要关注并采取有效的措施来保证其平衡状态。
十字万向节工作原理
十字万向节工作原理今天咱们来聊聊十字万向节这个超有趣的机械小玩意儿。
你看啊，十字万向节就像是一个机械世界里的小魔法师。
想象一下，在那些复杂的机械装置里，有这么一个东西，它的任务就是把动力从一个地方巧妙地传递到另一个地方，而且还能应对各种弯弯绕绕的情况呢。
咱们先从它的样子说起吧。
十字万向节啊，有两个叉子一样的部分，这两个叉子可不是随便长的哦。
它们中间有个十字形状的小零件连接着，就像两个小伙伴紧紧拉着十字小手一样。
这个十字部分可关键啦，它就像是整个万向节的心脏。
那它是怎么工作的呢？当动力从一端输入的时候，比如说从一个转动的轴那里传来动力。
这个轴就像一个充满活力的小舞者，开始欢快地旋转。
它的旋转运动就会通过那个叉子传递到中间的十字部件。
这时候啊，十字部件就像是一个超级灵活的中间人。
它会把这个旋转运动进行一种很神奇的转换。
你可以把这个过程想象成一种特别的舞蹈动作。
输入轴在那里按照自己的节奏旋转，十字万向节呢，就会把这个节奏巧妙地调整，然后传递给另一个叉子。
这个时候，不管另一个叉子的方向和输入轴的方向有多大的差别，它都能很好地把动力传过去。
比如说，如果输入轴是水平方向转动的，而输出轴是倾斜着的，十字万向节就像一个贴心的小助手，把动力拐个弯儿送到输出轴那里，让输出轴也能欢快地转动起来。
在汽车里啊，十字万向节的作用可就更大了。
汽车的轮子要转向，要上下跳动，发动机输出的动力可不能就那么直直地过去。
这时候十字万向节就登场啦。
它能适应车轮各种复杂的运动状态，保证动力源源不断地传过去，让汽车能够顺利地行驶。
就像一个忠诚的小卫士，不管情况多复杂，都坚守岗位，确保动力的传递不会中断。
而且啊，十字万向节还有一种很厉害的特性。
它在传递动力的时候，虽然两个轴的角度会有变化，但是它能尽量减少动力的损失。
这就好比你在给朋友传递一个宝贝，不管你们之间的姿势有多别扭，这个宝贝还是能完好无损地到达朋友手中。
有时候啊，我觉得十字万向节就像一个小小的机械精灵。
说明要求十字轴万向节连接的两轴夹角
说明要求十字轴万向节连接的两轴夹角十字轴万向节是一种常用的连接装置，广泛应用于各种机械传动系统中。
它可以实现两个轴之间的传动和转动，同时能够适应两轴之间的不同角度。
在使用十字轴万向节连接两个轴时，需要准确地定义和测量两轴之间的夹角。
为了明确规定和测量两轴之间的夹角，可以采用以下几种方法：1. 角度测量仪器：可以使用角度测量仪器来准确测量两轴之间的夹角。
常见的角度测量仪器包括角度尺、数字角度测量仪等。
通过将仪器安装在连接的两个轴上，可以直接读取两轴之间的夹角。
2. 角度传感器：角度传感器是一种能够测量和记录角度变化的装置，可以采集两轴之间的夹角实时数据。
角度传感器通常使用光学或磁性原理来检测和测量角度，并将数据传输给控制系统或显示设备。
3. 数学计算：在某些情况下，可以使用数学方法来计算两轴之间的夹角。
这通常需要已知两轴的几何形状和位置信息，以及连接件的尺寸和类型。
通过使用三角函数和几何关系，可以推导出用于计算夹角的数学公式。
除了上述的测量和计算方法外，还有一些其他的参考内容可以帮助我们理解和应用十字轴万向节连接的两轴夹角：1. 设计手册和技术标准：许多机械设备和传动系统的制造商都提供相应的设计手册和技术标准。
这些文献通常包含有关十字轴万向节的详细信息，包括连接方式、夹角范围和安装方法等。
通过研究这些文献，可以了解如何正确选择和使用十字轴万向节，并确保夹角测量的准确性。
2. 成功应用案例：了解成功应用十字轴万向节连接的实际案例也是十分有帮助的。
可以通过网络搜索、技术论坛或相关行业刊物等获取这些案例。
通过研究这些案例，可以了解不同行业和领域中的十字轴万向节连接应用，并从中获得有关夹角确定的实践经验。
3. 专业咨询和培训：如果对十字轴万向节连接的两轴夹角仍有疑问，可以咨询相关领域的专业机械工程师或技术人员。
他们可以提供更加详细和专业的指导，并指出在具体应用中需要注意的细节。
此外，参加相关的培训课程和研讨会也是提高对十字轴万向节夹角问题理解的好途径。
十字万向节允许相邻两轴最大夹角
十字万向节允许相邻两轴最大夹角一、什么是十字万向节？十字万向节（universal joint）是一种用于传动轴的机械连接装置，能够将相互偏转的轴进行传动。
它由两个交叉相连的轴，每个轴末端分别与一个环状轴套相连，通过滚针轴承使两个轴套形成可转动的连接。
十字万向节多用于汽车底盘、发动机、驱动轴等传动系统中。
二、十字万向节的结构与工作原理十字万向节的结构主要由四个部分组成：两个轴（A轴和B轴）、两个轴套（A轴套和B轴套）、四个滚针轴承和一个十字形连接件。
其中，轴套通过滚针轴承与轴相连，十字形连接件则将两个轴套连接起来。
工作时，A轴带动A轴套旋转，A轴套通过十字形连接件带动B轴套旋转，从而驱动B轴转动。
在这个过程中，由于十字万向节的特殊机构，A轴和B轴可以形成一定的夹角，并保持相互间的传动。
这种机构的特点使得十字万向节能够在两个轴相互角度变化的情况下仍能正常工作。
三、十字万向节的应用1.汽车传动系统：十字万向节广泛应用于汽车传动系统中，用于连接发动机与驱动轴，使发动机的动力能够顺利传递到驱动轮上。
这样可以实现车辆的正常行驶和转向。
2.工程机械：在工程机械领域，十字万向节也扮演着重要的角色。
例如，混凝土搅拌车的搅拌筒与发动机之间的连接部分，通常会使用十字万向节来传递功率，使得搅拌筒能够旋转。
3.航空航天领域：在航空航天领域，十字万向节被广泛应用于飞机、火箭等飞行器的传动系统中。
它能够承受高速旋转和大功率传递，确保飞行器的稳定性和可靠性。
四、十字万向节允许相邻两轴最大夹角的影响因素相邻两轴的最大夹角是指十字万向节传动时，两个轴之间的夹角限制。
夹角的大小对十字万向节的工作性能、传动效率等有直接影响。
影响十字万向节允许相邻两轴最大夹角的因素有以下几点：1.轴的安装位置：如果轴的安装位置固定且符合工艺要求，夹角的限制将会更小。
如果轴的安装位置不稳定或不符合要求，将会导致夹角的增大。
2.轴的长度和直径：轴的长度和直径对十字万向节的强度和刚度有直接影响。
十字轴万向节
2018/10/2
传动轴和中间支承 传动轴分段时须加设中间支承，通常将其安装在车架横梁上。中间支承 除对传动轴起支承作用外，还应能补偿传动轴轴向和角度方向的安装 误差，以及汽车行驶过程中由于发动机窜动或车架变形等引起的位移。 普通中间支承通常用弹性元件来满足上述要求。它主要由轴承、 带油封的轴承盖、支架和使轴承与支架间成弹性连接的弹性元件所组 成。常见的类型有双列圆锥滚子轴承式中间支承（图所示）、蜂窝软 垫式中间支承、摆动中间支承以及中间支承轴式中间支承等。
2018/10/2
等速万向节--C三叉式等速万向节 图所示为三叉式等速万向节 （也称三角式万向节），主要由 三销总成和万向节套组成。三销 总成的花键孔与传动轴内花键配 合，三个销轴上均装有轴承，以 减小磨损。万向节套的凸缘用螺 栓连接，为防止润滑脂外露，万 向节由防护罩封护，并用卡箍紧 固。 三叉式等速万向节结构简单， 磨损小，并且可以轴向伸缩，在 轿车的应用也逐渐增多，常用于 转向驱动桥半轴内端。
2018/10/2
十字万向节构造认知
2018/10/2
2
十字轴式万向节的速度特性与等速排列条件
十字轴式万向节在其运动中具有不等角速性。即当十字轴式万向节的主动叉是 等角速转动时，从动叉是不等角速转动的，其运动情况用下图来分析。 设主动叉轴以等角速ω 1旋转，从动叉轴与主动叉轴有一夹角α ，其角速 度为ω 2，十字轴旋转半径OA＝OB＝r。 当万向节处于图a所示位置时，由于主、从动叉轴在十字轴上A点的瞬时线 速度相等，为： v A 1r 2 r cos 所以 2 1 / cos 此时 2 1 当主动叉轴转过90°至图b所示位置时，主、从动叉轴在十字轴上B点的瞬 时线速度相等，为： vB 1r cos 2 r 所以 2 1 cos 此时 2 1 Nhomakorabea4
十字轴式刚性万向节的拆装
任务实施
具体流程----拆卸 1.松开连接螺母 ，如左图 2.螺栓摆放整齐 ，如右图
任务实施
具体流程----拆卸 3.取下万向节总成 ，如左图 4.取下传动轴 ，如右图
பைடு நூலகம்
任务实施
具体流程----拆卸 5.旋下连接变速器螺栓 ，如左图 6.拆下前万向节 ，如右图
3.万向节各球节处的6个钢检查万向节叉不得 有裂纹或其他严重损伤，否则应更换新件。要 求具有一定的配合公差，并与星形套一起成为 一组配合件。
任务实施
具体流程----检查 4.万向节装配完毕后，可用手扳动十字轴进行
检验，以转动自如没有松旷感觉为适宜。若装 配过紧或过松，应查明原因，必要时应拆检并 重新装配。
任务实施
具体流程----装复 5.安装后万向节 ，如左图 6.上紧螺栓 ，如右图
任务实施
具体流程----检查
1.检查滚针轴承，如果滚针断裂、油封失效， 应更换新件。
2.检查十字轴轴颈磨损、压痕剥落等情况。十 字轴轴颈轻微磨损、轻微压痕或剥落，仍可继 续使用，如果轴颈磨损过大、存在严重压痕(深 度超过0.1mm)或严重剥落时，应予以更换。
卡簧钳、一字螺丝刀和锤子。 二、辅助材料 抹布、润滑脂、清洗剂若干。 三、实训安排 按设备数量分组操作。每组设主操作手1名和
协助1名，其余组员观察记录。
任务实施
拆装十字轴式万向节总成 四、任务要求 1. 能够熟练地拆装万向传动装置。 2. 了解十字轴式万向节的作用和拆装方法。 3. 拆装过程中，正确使用工具。 4. 万向节安装好后应运转自如，无生涩的现象
5.检查前、后万向节凸缘盘螺栓联接应无松动 。
6.检查万向节主、从动部分的游动角度，如果 太大则需要更换。
十字轴万向节的测绘过程
十字轴万向节的测绘过程十字轴万向节是一种常用的测绘工具，它具有多个测绘功能，能够帮助测绘人员进行精确的测量和定位。
本文将介绍十字轴万向节的测绘过程。
第一步，准备工作。
在进行测绘之前，需要准备好十字轴万向节以及其他所需的测绘工具，如测量尺、经纬仪等。
确保这些工具都处于良好的工作状态，以保证测绘的准确性。
第二步，确定基准点。
在进行测绘之前，需要先确定一个基准点，作为测量的起始点。
基准点应该是一个固定的点，可以通过GPS或其他定位工具确定其经纬度坐标。
在确定基准点后，将十字轴万向节安装在基准点上，并进行校准。
第三步，确定测量方向。
根据实际需要，确定测量的方向。
十字轴万向节可以实现水平方向和垂直方向的测量，可以根据需要选择相应的方向。
第四步，进行测量。
在确定好测量方向后，使用十字轴万向节进行测量。
根据实际需求，可以使用测量尺等工具进行辅助测量。
将测量结果记录下来，以备后续分析和处理。
第五步，处理数据。
在完成测量后，需要对测量结果进行处理。
可以使用计算机软件或其他专业工具进行数据处理和分析，以得出准确的测量结果。
第六步，绘制图表。
根据测量结果，可以绘制相应的图表。
使用绘图工具，将测量点标注在图表上，以便更直观地展示测量结果。
第七步，分析数据。
在绘制图表之后，对测量数据进行进一步的分析。
可以通过统计分析等方法，得出一些有关测量区域的特征和规律。
第八步，撰写报告。
在完成数据分析后，可以根据测量结果撰写测绘报告。
报告应包括测量方法、测量结果、数据分析等内容，以便他人了解和参考。
第九步，修改和完善。
在撰写报告之后，需要对报告进行修改和完善。
检查报告中的数据和分析是否准确无误，如果有错误或不完善的地方，应及时进行修改和补充。
第十步，总结和反思。
在整个测绘过程结束后，进行总结和反思。
回顾整个测绘过程，分析其中的问题和不足，以便在以后的测绘工作中改进和提高。
通过以上的测绘过程，可以使用十字轴万向节进行精确的测量和定位。
十字轴万向节角速度
十字轴万向节角速度一、概念十字轴万向节是一种用于连接两个轴的装置，可以在不同的角度和位置传输动力。
它由两个交叉的轴和一个连接它们的十字轴组成。
在万向节的工作过程中，两个轴可以同时或分别旋转，而十字轴可以自由转动以适应不同的角度和位置。
二、工作原理十字轴万向节的工作原理基于两个重要的概念：杆件和铰链。
杆件是指连接两个轴的刚性杆，它们可以自由旋转和转动。
铰链是指连接杆件和十字轴的连接点，它们允许杆件和十字轴相对运动。
当两个轴同时旋转时，十字轴会随之旋转，这是因为杆件的转动将力矩传递给十字轴。
而当两个轴分别旋转时，十字轴的角速度将等于两个轴的角速度之和。
这是因为杆件和铰链的特性使得十字轴能够自由转动。
三、应用十字轴万向节广泛应用于各种机械设备和传动系统中。
它的主要作用是传输动力和承受转动力矩。
以下是一些常见的应用场景：1. 汽车传动系统：十字轴万向节用于传输引擎动力到车轮，使车辆能够转向和行驶。
它具有承受大转矩和适应不同角度的特点。
2. 工业机械：在一些需要转动传输动力的机械设备中，十字轴万向节可以实现不同部件之间的连接，并提供灵活的角度调整。
3. 航空航天：在飞机和航天器的传动系统中，十字轴万向节用于传输引擎动力和转动力矩，同时能够适应不同角度和位置的需求。
4. 电动工具：十字轴万向节常用于电动工具中，如电钻和电动螺丝刀，它们需要可靠的动力传输和角度调整能力。
总结：十字轴万向节是一种常见的机械装置，用于传输动力和承受转动力矩。
它的角速度可以通过计算其旋转角度的变化率得到。
在工作过程中，十字轴可以根据需要自由旋转和转动，以适应不同的角度和位置。
十字轴万向节广泛应用于汽车传动系统、工业机械、航空航天和电动工具等领域。
通过了解十字轴万向节的概念、工作原理和应用，我们可以更好地理解和应用这一重要的机械装置。
