一、多联机冷媒管管径的选择原则
多联机制冷系统中，冷媒管的管径选择应该遵循以下原则：
1.确定每个室内机的最大冷媒流量：根据室内机的额定制冷量和设计冷量负荷，计算出每个室内机的最大冷媒流量。
2.综合考虑制冷系统的总冷媒流量：根据整个制冷系统的总制冷量和设计冷量负荷，计算出制冷系统的总冷媒流量。
3.选择合适的管径：根据冷媒流量和流速要求，选择合适的冷媒管管径。
二、多联机冷媒管管径的计算方法
1.经验法：经验法适用于一般的多联机冷媒管管径选择。
根据经验公式计算出各个管段的流量和压降，然后根据流量压降表选择合适的管径。
2.计算法：计算法适用于较复杂的多联机冷媒管网络。
通过计算各个节点的冷媒流量和压降，然后根据流量压降表选择合适的管径。
下面是一个简单的多联机冷媒管计算示例：
假设一个多联机制冷系统包含3个室内机，每个室内机的最大冷媒流量分别为0.5kg/s、0.6kg/s和0.4kg/s。
根据制冷系统的总制冷量和设计冷量负荷，计算出总冷媒流量为1.5kg/s。
根据冷媒流量和流速要求，选择合适的冷媒管管径。
一般来说，冷媒管的流速应在10-30m/s之间。
根据经验公式或计算方法计算各个管段的流量和压降，选择合适的管径。
最后，需要注意的是，多联机冷媒管管径的计算应该综合考虑制冷系统的实际情况和要求，同时还应该遵循相关的制冷设备和管道设计标准。
各厂家多联机分歧管及管径选择标准
海尔：(奥蕴多联中央空调)1、室外机汇总管套件2、分歧管套件3、室内机配管分歧管之间管径选择表4、使用范围总长度：300米配管单程最长可达150米第一分歧管到最远室内机配管长度达40米室外机与室内机落差:室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米三菱重工海尔：(KX4)1、使用范围配管总长度：510米以内配管单程长度：160米以内从室外机到第一分歧管长度：130米以内第一分歧管到最远室内机配管长度：40米以内室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用)室外机与室内机落差:室外机在上方时为50米以内，室外机在下方时为40米以内同一系统室外机间的落差:1米以内室外机到第一汇总管之间的配管长度为10米以内室内机之间的落差:15米以内2、室外机组合分歧管套件3、分歧管套件4、冷媒配管的选定要领4-1 主管（室外侧分歧~室内侧第一分歧）1）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。
2）室外机容量在1010以上时，请不要将气管尺寸变大。
液管加大到下表所示的尺寸。
4—2 分歧管之间配管选定4-3 室内机连接配管的尺寸东芝:（SMMSi直流变速多联式中央空调）1、使用范围:总配管长度：1000米最大当量接管长度235米，最大实际接管长度190米。
最大室内外机高度差：室外机在上方时70米,室外机在下方时40米最大室内机高度差：40米第一分歧管到最远室内机配管长度：90米2、室外机组合分歧管套件3、分歧管套件大金:（VRVⅢ）（CMSⅡ)1、使用范围配管总长度：1000米最大实际单程配管长度：165米等效单管长度190米最大室内外机高度落差:室外机在上方时50米，室外机在下方时90米最大管长差：40米（离第一分歧管最近室内机到最远室内机距离）室内机高度落差：15米2、室外机组合分歧管套件3、分歧管套件4、配管尺寸大金：(CMS)1、使用范围配管总长度：510米最大实际单程配管长度：120米最大室内外机高度落差:室外机在上方时50米最大管长差：40米（第一分歧管离最远室内机长度）室内机高度落差：15米2、分歧管套件3、配管尺寸约克YES多联式空调（A系列、B系列）1、使用范围YDOH35—651.最大配管长度可达70米2.室内机与室外机的水平落差可达30米（室外机在上）3.室内机之间水平落差可达15米YDOH80—4804.最大配管长度可达125米5.室内机与室外机的水平落差可达50米(室外机在上）6.室内机之间水平落差可达15米2、配管管径YDOH—AYDOH-BLG分歧管＜16＜33＜71＜145＜232格力。
各厂商多联机分歧管及管径选择标准汇总
各厂商多联机分歧管及管径选择标准汇总约克YES 多联式空调（A 系列、B 系列） 1、使用范围 YDOH35-65：1）最大配管长度可达70米；2）室内机与室外机的水平落差可达30米（室外机在上）；3）室内机之间水平落差可达15米。
YDOH80-480：1）最大配管长度可达125米； 2）室内机与室外机的水平落差可达50米（室外机在上）；3）室内机之间水平落差可达15米。
2、配管管径 YDOH-A含 义室外机容量型号 液管配管规格（mm ） 气管配管规格（mm ） 室外机连接配管YDOH35/45/50 φ9.52 φ19.05YDOH55 φ12.7 φ22.23YDOH65 φ12.7 φ25.4含义下游室内机总容量（KW ） 液管配管规格（mm ） 气管配管规格（mm ）室内机分歧管之间的连接配管 X≤9 φ9.52 φ15.88 9＜X≤16φ9.52 φ19.05 X ＞16φ12.7 φ25.4 室内机连接配管 X≤2.8φ6.35φ9.52 2.8≤X＜4.7 φ6.35 φ12.7 4.7≤X＜8.5 φ9.52φ15.88X ＞8.5 φ9.52 φ19.05含义下游室内机总容量（KW ） Y 型分歧管液管侧型号 Y 型分歧管气管侧型号室内机连接的分歧管 X ＜16YBP-YL1A YBP-YG1A X≥16 YBP-YL1A YBP-YG2A梳型分歧管液管侧型号 梳型分歧管气管侧型号 X ＜25 YBP-CL1A YBP-CG1A室外机连接的第一个分歧管室外机Y 型分歧管液管侧型号 Y 型分歧管气管侧型号 YDOH35/45/50/55 YBP-YL1A YBP-YG1AYDOH65 YBP-YL1A YBP-YG2A室外机梳型分歧管液管侧型号 梳型分歧管气管侧型号YDOH35/45/50/55/65 Y BP-CL1A YBP-CG1A含义 室外机总容量 标准安装的配管规格最大管长超过50m 安装的配管规格（mm ）室外机与第一个分歧管之间的配管 YDOH35/45/50 φ9.52 φ19.05 φ12.7 φ22.23YDOH55φ12.7 φ22.23 φ15.88 φ25.4 YDOH65 φ12.7 φ25.4 φ15.88 φ28.58YDOH-B含 义室外机上游容量和 液管配管规格（mm ） 气管配管规格（mm ） 模块组合连接时分歧管之间的连接配管 18HP/20HP φ15.88 φ34.922HPφ19.05 φ34.9 24HP/30HP φ19.05 φ41.3 32HP/34HPφ22.23φ41.336HP~48HP φ22.23 φ54.1含义室外机容量型号 液管配管规格（mm ） 气管配管规格（mm ）室外机模块与第一个室外机汇总管之间的配管 8HP/10HP φ12.7 φ28.58 12HP φ15.88 φ28.5814HP/16HPφ15.88 φ34.9 含义下游室内机总容量（KW ） 液管配管规格（mm ） 气管配管规格（mm ） 室内机分歧管之间的连接配管（来自暖通南社整理） X≤9 φ9.52 φ15.889＜X≤16φ9.52 φ19.05 16＜X ＜21φ12.7 φ25.4 21≤X＜30φ12.7 φ28.58 30≤X＜35φ15.88 φ28.58 35≤X＜50φ15.88 φ34.9 50≤X＜68φ19.05φ38.168≤X＜85 φ19.05 φ41.3 85≤X≤90 φ22.23 φ41.3 X ＞90 φ22.23 φ54.1 室内机连接配管X≤2.8φ6.35φ9.52 2.8≤X＜4.7 φ6.35φ12.7 4.7≤X＜8.5 φ9.52φ15.88 8.5≤X≤16 φ9.52φ19.05X ＞16 φ12.7 φ22.23含义下游室内机总容量（KW ） Y 型分歧管液管侧型号 Y 型分歧管气管侧型号 室内机连接的分歧管 X ＜16 YBP-YL1A YBP-YG1A16≤X＜35YBP-YL1A YBP-YG2A 35≤X≤50YBP-YL1AYBP-YG3AX ＞50 YBP-YL2A YBP-YG3A室外机连接的第一个分歧管 室外机总容量（HP ） Y 型分歧管液管侧型号 Y 型分歧管气管侧型号8HP~12HPYBP-YL1A YBP-YG2A 14HP~24HP YBP-YL1A YBP-YG3A24HP 以上YBP-YL2AYBP-YG4A含义室外机总容量（HP ） 标准安装的配管规格最大管长超过90m安装的配管规格（mm ）室外机与第一个分歧管之间的配管 8-10 φ12.7 φ28.58 φ15.88 φ28.58 12φ15.88 φ28.58 φ19.05 φ34.9 14-20φ15.88 φ34.9 φ19.05 φ41.3 22 φ19.05 φ34.9 φ22.23 φ41.3 24-30φ19.05 φ41.3 φ22.23 φ54.1 32-34 φ22.23 φ41.3 φ22.23 φ54.1 36-48φ22.23 φ54.1 φ22.23 φ54.1海尔：（奥蕴多联中央空调） 1、室外机汇总管套件外机匹数 汇总管型号 备注8~16匹 无18~32匹HZG-20/A对应2个模块34~48匹HZG-30/A 对应3个模块2、分歧管套件室内机支流合计容量（100W）型号支流合计未满335 FQG-B335A支流合计在335以上而未满506 FQG-B506A支流合计在506以上而未满730 FQG-B730A支流合计在730以上FQG-B1350A3、室内机配管分歧管之间管径选择表室内机组合计容量气管液管（×100）＜168 φ15.88φ9.52168≤X＜224 φ19.05φ9.52224≤X＜330 φ22.22φ9.52330≤X＜470 φ28.58φ12.7470≤X＜710 φ28.58φ15.88710≤X＜1010 φ31.8φ19.05≥1010φ38.1φ19.054、使用范围总长度：300米；配管单程最长可达150米；第一分歧管到最远室内机配管长度达40米；室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米；室内机与室内机的落差为：15米。
各厂家多联机分歧管及管径选择标准
海尔:(奥蕴多联中央空调）1、室外机汇总管套件2、分歧管套件3、室内机配管分歧管之间管径选择表4、使用范围总长度:300米配管单程最长可达150米第一分歧管到最远室内机配管长度达40米室外机与室内机落差:室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米三菱重工海尔：(KX4）1、使用范围配管总长度：510米以内配管单程长度：160米以内从室外机到第一分歧管长度：130米以内第一分歧管到最远室内机配管长度:40米以内室外机间的配管长度:到第一汇总管后5米以内（只限于组合使用)室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内同一系统室外机间的落差：1米以内室外机到第一汇总管之间的配管长度为10米以内室内机之间的落差：15米以内2、室外机组合分歧管套件3、分歧管套件4、冷媒配管的选定要领4—1 主管(室外侧分歧~室内侧第一分歧）1）室外机容量在255~960时，最长从（室外机到最远的室内机)在90m以上时，一定将气侧、液侧的主管尺寸加大。
2）室外机容量在1010以上时，请不要将气管尺寸变大。
液管加大到下表所示的尺寸。
4—2 分歧管之间配管选定4-3 室内机连接配管的尺寸东芝：(SMMSi直流变速多联式中央空调) 1、使用范围:总配管长度：1000米最大当量接管长度235米，最大实际接管长度190米。
最大室内外机高度差：室外机在上方时70米，室外机在下方时40米最大室内机高度差：40米第一分歧管到最远室内机配管长度:90米2、室外机组合分歧管套件3、分歧管套件大金:（VRVⅢ)（CMSⅡ)1、使用范围配管总长度：1000米最大实际单程配管长度:165米等效单管长度190米最大室内外机高度落差：室外机在上方时50米，室外机在下方时90米最大管长差：40米（离第一分歧管最近室内机到最远室内机距离）室内机高度落差：15米2、室外机组合分歧管套件3、分歧管套件4、配管尺寸大金:（CMS)1、使用范围配管总长度：510米最大实际单程配管长度：120米最大室内外机高度落差:室外机在上方时50米最大管长差:40米（第一分歧管离最远室内机长度）室内机高度落差：15米2、分歧管套件3、配管尺寸约克YES多联式空调（A系列、B系列）1、使用范围YDOH35-651.最大配管长度可达70米2.室内机与室外机的水平落差可达30米(室外机在上）3.室内机之间水平落差可达15米YDOH80-4804.最大配管长度可达125米5.室内机与室外机的水平落差可达50米（室外机在上）6.室内机之间水平落差可达15米2、配管管径YDOH—AYDOH-BLG分歧管＜16＜33＜71＜145＜232格力。
冷媒铜管规格
冷媒铜管规格冷媒铜管规格是指冷媒在空调、制冷设备及其他制冷系统中传输的管道的规格。
冷媒铜管规格通常包括管道直径、壁厚、管长等多个参数。
这些规格的选择对于冷媒传输的效率和系统的稳定性具有重要影响。
下面将介绍一些常见的冷媒铜管规格及其应用。
1. 直径：冷媒铜管的直径通常以毫米（mm）为单位。
常见的直径规格有6mm、8mm、10mm、12mm等。
直径越大，冷媒在管道中的流速越快，传输效率也越高。
因此，在冷媒流量较大的系统中，通常选择较大直径的冷媒铜管。
2. 壁厚：冷媒铜管的壁厚是指管道壁的厚度，通常以毫米（mm）为单位。
常见的壁厚规格有0.6mm、0.8mm、1.0mm等。
壁厚越大，冷媒铜管的强度越高，可以承受更大的压力。
因此，在高压力、高温度的制冷系统中，通常选择较大壁厚的冷媒铜管。
3. 管长：冷媒铜管的管长通常以米（m）为单位。
根据具体的制冷系统布局和安装需求，可以选择不同长度的冷媒铜管。
在一些较长的冷媒传输距离中，需要选择较长的冷媒铜管，以确保冷媒的流通畅通。
冷媒铜管规格的选择需要综合考虑多个因素，包括系统的制冷负荷、冷媒种类、工作温度和压力、管道布局等。
不同的冷媒铜管规格适用于不同的制冷系统。
常见的冷媒铜管规格如下：1. 6mm×0.6mm冷媒铜管：适用于小型空调、冷柜等制冷设备，制冷负荷较小的系统。
2. 8mm×0.8mm冷媒铜管：适用于中型空调、冷库等制冷设备，制冷负荷适中的系统。
3. 10mm×1.0mm冷媒铜管：适用于大型空调、冷库等制冷设备，制冷负荷较大的系统。
4. 12mm×1.0mm冷媒铜管：适用于超大型空调、中央空调等制冷设备，制冷负荷非常大的系统。
除了上述常见规格外，还有其他规格的冷媒铜管可供选择，以满足不同系统的需求。
在选择冷媒铜管规格时，还需要考虑到制冷系统的工作条件。
例如，在高温度、高湿度的环境中，需要选择耐腐蚀、耐高温的冷媒铜管。
美的多联机冷媒配管选型技术指引

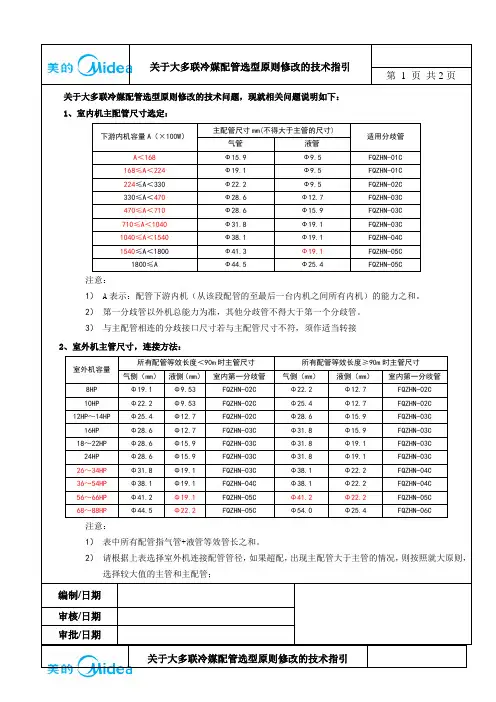

关于大多联冷媒配管选型原则修改的技术指引第 1 页共2页关于大多联冷媒配管选型原则修改的技术问题，现就相关问题说明如下：1、室内机主配管尺寸选定：下游内机容量A（×100W）主配管尺寸mm(不得大于主管的尺寸)适用分歧管气管液管A＜168 Ф15.9 Ф9.5 FQZHN-01C 168≤A＜224 Ф19.1 Ф9.5 FQZHN-01C224≤A＜330 Ф22.2 Ф9.5 FQZHN-02C330≤A＜470Ф28.6 Ф12.7 FQZHN-03C470≤A＜710 Ф28.6 Ф15.9 FQZHN-03C710≤A＜1040 Ф31.8 Ф19.1 FQZHN-03C1040≤A＜1540 Ф38.1 Ф19.1 FQZHN-04C1540≤A＜1800 Ф41.3 Ф19.1 FQZHN-05C 1800≤A Ф44.5 Ф25.4 FQZHN-05C 注意：1）A表示：配管下游内机（从该段配管的至最后一台内机之间所有内机）的能力之和。
