各厂家多联机分歧管及管径选择实用标准

海尔：（奥蕴多联中央空调）1、室外机汇总管套件2、分歧管套件3、室内机配管分歧管之间管径选择表4、使用范围总长度:300米配管单程最长可达150米第一分歧管到最远室内机配管长度达40米室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米三菱重工海尔：（KX4）1、使用范围配管总长度：510米以内配管单程长度：160米以内从室外机到第一分歧管长度：130米以内第一分歧管到最远室内机配管长度：40米以内室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用）室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内同一系统室外机间的落差：1米以内室外机到第一汇总管之间的配管长度为10米以内室内机之间的落差：15米以内2、室外机组合分歧管套件3、分歧管套件4、冷媒配管的选定要领4-1 主管（室外侧分歧~室内侧第一分歧）1）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。

2）室外机容量在1010以上时，请不要将气管尺寸变大。

液管加大到下表所示的尺寸。

4-2 分歧管之间配管选定4-3 室内机连接配管的尺寸东芝：(SMMSi直流变速多联式中央空调) 1、使用范围：总配管长度：1000米最大当量接管长度235米，最大实际接管长度190米。

最大室内外机高度差：室外机在上方时70米，室外机在下方时40米最大室内机高度差：40米第一分歧管到最远室内机配管长度：90米2、室外机组合分歧管套件3、分歧管套件大金：(VRVⅢ)（CMSⅡ）1、使用范围配管总长度：1000米最大实际单程配管长度：165米等效单管长度190米最大室内外机高度落差：室外机在上方时50米，室外机在下方时90米最大管长差：40米（离第一分歧管最近室内机到最远室内机距离）室内机高度落差：15米2、室外机组合分歧管套件3、分歧管套件4、配管尺寸大金：(CMS)1、使用范围配管总长度：510米最大实际单程配管长度：120米最大室内外机高度落差：室外机在上方时50米最大管长差：40米（第一分歧管离最远室内机长度）室内机高度落差：15米2、分歧管套件3、配管尺寸约克YES多联式空调（A系列、B系列）1、使用范围YDOH35-651.最大配管长度可达70米2.室内机与室外机的水平落差可达30米（室外机在上）3.室内机之间水平落差可达15米YDOH80-4804.最大配管长度可达125米5.室内机与室外机的水平落差可达50米（室外机在上）6.室内机之间水平落差可达15米2、配管管径YDOH-AYDOH-BLG分歧管＜16＜33＜71＜145＜232格力。

多联机配管选型表..

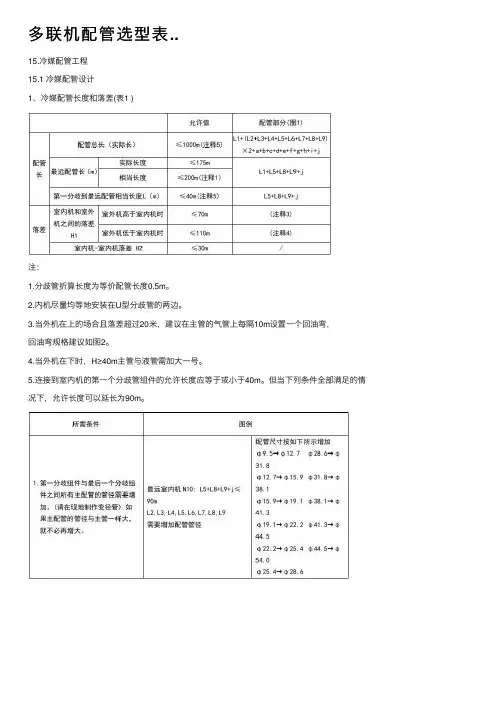

多联机配管选型表..15.冷媒配管⼯程15.1 冷媒配管设计1、冷媒配管长度和落差(表1 )注：1.分歧管折算长度为等价配管长度0.5m。

2.内机尽量均等地安装在U型分歧管的两边。

3.当外机在上的场合且落差超过20⽶，建议在主管的⽓管上每隔10m设置⼀个回油弯，回油弯规格建议如图2。

4.当外机在下时，H≥40m主管与液管需加⼤⼀号。

5.连接到室内机的第⼀个分歧管组件的允许长度应等于或⼩于40m。

但当下列条件全部满⾜的情况下，允许长度可以延长为90m。

6.所有分歧管必须采⽤美的专⽤的分歧管，不按此要求操作可能导致系统严重故障!图1注：1、所有分歧管必须采⽤美的专⽤的分歧管，不按此要求操作可能导致系统严重故障；2、内机尽量均等地安装在U 型分歧管的两边。

300mm 以上图215.2 冷媒配管选取1）冷媒配管类型选定(表2 )24N10注：1、所有分歧管必须采⽤美的专⽤的分歧管。

2、内机尽量均等地安装在U型分歧管的两边。

3、表中所有配管等效长度L1+…+L6+a+…+g+0.5*6(分歧管折算为等价配管长度0.5m)。

4、配管等效长度为单程配管等效长度，即等于⽓侧或液侧的等效长度。

2)室内机主、配管尺⼨选定(表3 )注意：A.A表⽰：配管下游内机（从该段配管的⾄最后⼀台内机之间所有内机）的能⼒之和。

B.第⼀分歧管以外机总能⼒为准，其他分歧管不得⼤于第⼀个分歧管。

C.与主配管相连的分歧接⼝尺⼨若与主配管尺⼨不符，须作适当转接3）室外机主管尺⼨，连接⽅法 (表4)注意：1）请根据上表选择室外机连接配管管径，如果超配，出现主配管⼤于主管的情况，则按照就⼤原则，选择较⼤值的主管和主配管。

例如：三台外机16+16+14并联（总容量为46HP），连接的所有内机总容量为1360，假设所有配管等效长度≥90m，则按照外机总容量为46HP查表4.4得其主管为：Φ38.1/Φ22.2；根据所有内机总容量为1360查表4.3得其主配管为：Φ41.3/Φ22.2，按照就⼤原则，最终确定主管规格为：Φ41.3/Φ22.2。

多联机分歧管及管径选择标准

多联机分歧管及管径选择标准
分歧管在多联机安装系统中，其作用是将管道中的制冷剂分流到室内机中，起着制冷剂分流的作用。

分歧管在整个中央空调VRV管道系统用量不大，但确很重要。

如果分歧管选用不当，就可能出现泄漏，爆管的可能，给中央空调系统造成很大的损失，后期维修起来也很费劲。

这里列举几个主要的参考标准：
铜材质：分歧管主要是紫铜管加工而成，紫铜管质量的好坏直接决定分歧管的质量，现在很多中央空调采用R410A 冷媒，其工作压力比传统冷媒要高，所以应该采用R410A专用铜管，R410A铜管比普通铜管的抗压能力强，耐压可达到50KG以上，适合R410A氟利昂的系统管道的运行。

厚度：分歧管采用的铜管的厚度应该根据口径大小而定，口径越大，应该用越后的铜管。

一般情况下,22.3以下的口径用1mm厚的铜管即可，31.8及以下采用1.3mm铜管，35及以上最好采用1.5mm铜管。

焊接：分歧管的分支口都是经过焊接而成，而焊口也是最容易出问题的地方，好的分歧管应该是焊口均匀、规则、光滑、无虚焊、无脱焊等
氧化物：分歧管加工过程中，会留下大量氧化物，所以加工后还要进行酸洗，把管道内外的氧化物等杂质清洗干
净。

好的分歧管应该管壁干净，内壁无黑点，无杂质。

二、各厂家多联机分歧管及管径选择标准
海尔（奥蕴多联中央空调）1、室外机汇总管套件外机匹数汇总管型号备注8~16匹无
18~32匹HZG-20/A对应2个模块34~48匹HZG-30/A对应3个模块。

多联机工程设计、铜管尺寸设计及安装施工规范

第四章工程设计及安装施工一、冷媒配管工程（一）、冷媒配管设计 1、冷媒配管长度和落差注：相当长换算:按分歧管接头0.5m/处、2、冷媒配管选取1）冷媒配管类型选定配管类型连接部位编号室外机与第一分歧管间主配管分歧管与分歧管间 1、2支配管分歧管与室内机间32）单模块室外机配管尺寸和连接方法机型气侧液侧MDV-D252（8）W/S-830Φ28.6（焊接）Φ12.7（扩口螺母）MDV-D280（10）W/S-830Φ28.6（焊接）Φ12.7（扩口螺母）MDV-D335（12）W/S-830Φ28.6（焊接）Φ12.7（扩口螺母）MDV-D400（14）W/S-830Φ38（焊接） Φ15.9（扩口螺母）MDV-D450（16）W/S-830Φ38（焊接） Φ15.9（扩口螺母） 3）多台模块机并联的连接主管尺寸并联机组能力A（HP）配管尺寸（气/液）18≤A≤24 Φ38.0/Φ19.026≤A≤32 Φ45.0/Φ22.034≤A≤48 Φ54.0/Φ25.050≤A≤64 Φ67.0/Φ28.6★注意：多台模块机并联时，必须处于同一水平面，不得出现高差。

4）主配管尺寸选定A (HP) 配管尺寸 (气/液) 适用分歧管备注0＜A≤12 Φ28.6/Φ12.7 MDV-BY101分流冷媒到下一分歧管或室内机12＜A≤16 Φ38.0/Φ15.9MDV-BY102分流冷媒到下一分歧管或室内机 16＜A≤24 Φ38.0/Φ19.024＜A≤32 Φ45.0/Φ22.0 MDV-BY103分流冷媒到下一分歧管或室内机32＜A≤48 Φ54.0/Φ25.0 MDV-BY104分流冷媒到下一分歧管48＜A≤64 Φ67.0/Φ28.6 MDV-BY105分流冷媒到下一分歧管说明：① A表示：配管下游内机(从该段配管的至最后一台内机之间所有内机)的马力数之和。

② 第一分歧管以外机总能力为准，其他分歧管不得大于第一个分歧管。
