第二章 在线监测仪器原理与操作
水污染连续自动监测系统培训——在线监测仪器原理与操作PPT课件
• 地表水水质自动在线监测系统 • 污染源水质自动监测系统
第8页/共81页
功能
• 系统具有监测项目超标及子站状态信号显示、报警功能 • 自动运行功能 • 停电保护功能； • 来电自动恢复功能 • 远程故障诊断，便于例行维修和应急故障处理等功能。
第9页/共81页
组成
• 采水单元 • 配水单元 • 分析单元 • 控制单元 • 子站站房及配套设置
加热蒸馏，释放出的氨冷却后被吸收于硼酸溶液中，再用盐酸标准溶液滴定，当电极电位滴定至终点时停 止滴定，根据盐酸所消耗的体积，计算出水中氨氮的含量。
第31页/共81页
滴定法主要技术指标
此类仪器由于需要加热蒸馏，因此测定周期较长，约为40min左右；测量范围可根据水样浓度进行选择 选择：0.2～20mg/L（低量程），10～1500mg/L（高量程）；因与国标方法基本一致，准确度相对较高， 高量程时为测量值的±5%，低量程时为测量值的±10%；重现性：高量程时为±3%，低量程时为±5%。
• 流动注射法NH3—N在线分析仪是通过自动改变进样阀的动作次数 来改变富集量的大小,以精确获得很低浓度或很高浓度的测量值。
第20页/共81页
仪器组成
仪器一般由采样系统、反应系统、检测系统、控制系统、数据采集系统五部分 组成。
• 采样系统由采样泵、采样管、样品储存等组成；进样系统由输液泵、定量 管、电磁阀、管路、接口等组成完成对水样和试剂的采集、输送、试剂混合、 废液排除及反应室清洗等功能；
第2页/共81页
二、基本内容与要求
1. 自动监测系统（A） （1）了解自动监测系统的分类及其优缺点； （2）掌握自动监测系统的设计思路及对监测结果的影响； （3）掌握自动监测系统的基本分析原理及对监测结果的影响； （4）掌握自动监测系统的操作使用； （5）掌握自动监测系统分析曲线的标定。
在线监测仪器原理下操作
1 自动监测系统

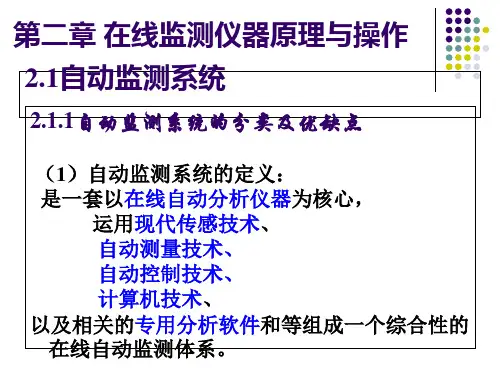

（1）自动监测系统的分类及其优缺点 什么是水质在线自动监测系统（定义）？
1 自动监测系统 v 自动在线监测的功能
系统具有监测项目超标及子站状态信号显示、 报警功能 自动运行功能 停电保护功能； 来电自动恢复功能 远程故障诊断，便于例行维修和应急故障处理 等功能。
1 自动监测系统 v 自动在线监测的意义（目的） 自动在线监测的意义（目的）
3 氨氮分析仪器设备 滴定法测定原理
这种方法测定氨氮的原理是完全基于实验室 GB7478-87中规定的分析方法，样品在一定的 条件下，经加热蒸馏，释放出的氨冷却后被吸 收于硼酸溶液中，再用盐酸标准溶液滴定，当 电极电位滴定至终点时停止滴定，根据盐酸所 消耗的体积，计算出水中氨氮的含量。
3 氨氮分析仪器设备 v 仪器操作 仪器参数的设定 仪器的校准 仪器的维护 故障处理
3 氨氮分析仪器设备 v 主要技术指标 测量范围：0.2～12.0mg/L，2～ 120mg/L，20～1200mg/L； 准确度：测量值的±2.5%或0.02mg/L （标准溶液）； 最低检测限：0.2mg/L； 测定周期：20min。
2 COD标准分析方法仪器设备 标准分析方法仪器设备 v 主要性能指标 量程 测量误差 重现性误差 最小测量周期
2 COD标准分析方法仪器设备 标准分析方法仪器设备 v 流动注射分析（FIA）式
其基本原理是试剂（载流液）连续进入直径为 1mm的聚氟材料毛细管中，水样定量注入载流 液中，在流动过程中完成混合、加热、反应和 测量的方法。
2 COD标准分析方法仪器设备 标准分析方法仪器设备 重铬酸钾氧化方式
重铬酸钾消解-光度测量法 重铬酸钾消解-库仑滴定法 重铬酸钾消解-氧化还原滴定法
2 COD标准分析方法仪器设备 标准分析方法仪器设备 v 重铬酸钾消解-光度测量法
COD在线监测仪器原理及操作
水 河北省污染治理设施运营培训中心
1.COD标准分析方法仪器设备
17 水质COD在线监测仪
河北省污染治理设施运营培训中心
1、COD标准分析方法仪器设备
仪器分类：
根据氧化方式不同，仪器分为两大类，即：
采用重铬酸钾氧化方式：重铬酸盐法 光度比色法 库仑滴定法
采用非重铬酸钾氧化方式：电化学氧化法 相关系数法
河北省污染治理设施运营培训中心 程序式COD分析流程图
20
河北省污染治理设施运营培训中心
②流动注射分析式（FIA）(P69）
基本原理:试剂连续进入直径为1mm的聚氟材料毛细 管中，水样定量注入载流液中，在流动过程中完成 混合、加热、反应和测量(光度法)的方法。
仪器工作原理：反应试剂（含重铬酸钾的硫酸6:4） 由陶瓷恒流泵以恒定流速向前推进，通过注样阀将 定量水样切换进流路，在推进过程中水样与载流液 相互混合，在180℃恒温加热反应后溶液进入检测 系统，测定标准系列和水样在380nm波长时的吸 光度，从而计算出水样COD值。
COD在线监测技术规范; 氨氮水质自动分析仪技术要求 ……
2
河北省污染治理设施运营培训中心
主要内容
水
一、自动监测系统 二、主要监测仪器设备原理及操作
三、水质采样器
四、流量计
(补：分光光度法及应用)
气
3
一、污染源自动监控设施运行管理 二、烟气排放连续监测系统
水 河北省污染治理设施运营培训中心
一、自动监测系统
(1)监测站位选择：应确保所采集样品具有代表性； (2)采样方式选择：进行必要的现场调查，根据要求合理选择； (3)监测项目选择：常规项目参照国家规定，特殊项目根据实际
在线监测的原理及方法
高压设备绝缘在线监测原理及方法目录第一章概述 (3)1.1高压电气设备绝缘在线（带电）监测目的和意义 (3)1.2带电测试、在线监测项目与预防性试验规程的对比 (4)1.3 输变电设备在线监测的技术要求 (7)第2章电气设备油中溶解气体监测原理及方法 (9)2.1变压器油中溶解气体在线监测的油气分离技术原理 (9)2.1.1真空脱气法 (9)2.1.2振荡脱气法 (10)2.1.3高分子平板膜脱气法 (10)2.1.4动态顶空脱气（吹扫－捕集） (11)2.1.5中空纤维膜脱气 (12)2.2混合气体分离技术 (13)2.3变压器油中溶解气体在线监测的气体检测技术原理 (13)2.4 典型装置及应用实例 (15)2.5 以油中特征气体法诊断故障的方法及应用 (17)2.6 油中特征气体组分比值诊断方法 (18)第3章变压器局部放电在线监测原理及方法 (21)3.1 脉冲电流法 (21)3.2 超声法 (22)3.3 超高频法 (24)3.4 局部放电监测抗干扰技术 (27)3.5 典型应用实例 (27)第4章变压器套管（容性）设备绝缘在线监测 (29)4.1 电容性设备绝缘结构及绝缘参数 (29)4.2 电容性设备在线监测的基本原理及方法 (29)4.2.1 过零比较法（相位差法） (29)4.2.2 谐波分析法 (30)4.2.3小波分析法 (31)4.2.4相对差法 (31)4.3 介损监测的稳定性分析 (31)4.4 典型应用实例 (32)第一章概述1.1高压电气设备绝缘在线（带电）监测目的和意义随着电网的不断扩大，电网故障的影响面也将不断增大。
输变电设备是构成电力网的基本要素（元件），也是构成电力网事故的主要源头。
部分运行时间较长的设备，因外部环境、制造中留下的缺陷、运行中的电、热、机械力等应力长期作用，其绝缘强度不断下降，产生的潜伏性故障发展到一定程度，必将引起设备故障并有可能扩大为电力网事故。
在线监测仪器原理与操作
参比电极与指示 时电 插极 入同 水样中构 池成 原电 水样中待测物的 原浓 电度 池与 的电动势 斯符 特合能 方程 式测量原电池的电 算动 出势 污计 染物的浓度
水样高 温污染物变成气 态 检测气态物质的量 计算出污染物的浓度
2.2 COD标准分析方法仪器设备
2.2.3相关系数法
2.2.3.1（2.11）ＵＶ
UV仪的基本原理（254nm） UV吸光度在测定原理上是一种纯物理法，
是利用大部分有机物在紫外线254nm处对吸收的 特性进行测量的。将水样通过254nm紫外光的照 射，根据UV吸收值和COD的相关关系来推算 COD的数值。 因为：C=K1A CODcr=K2C 所以 ：CODcr=KA 说明了从理论上可以通过UV法测定COD值
①监测站位的选择----代表性
②采样方式的选择----代表性
③监测项目的选择----常规项目参考国家规定， 常测项目有：COD、高锰酸盐指数、TOC、氨氮、
总氮、总磷。
2.1自动监测系统
2.1.2自动监测系统的设计思路对监测结果的 影响
（1）自动监测系统的设计：
④分析方法的选择----分析方法可分为国家标准分 析方法、统一分析方法和试用分析方法。选择分 析方法时以国家标准方法为主，其他方法为辅， 首先应考虑方法的可靠性和稳定性，其次在考虑 方法的先进性性和实现的成本。 ⑤监测设备选型---质量好、售后服务好、运行成 本低、采用标准的分析方法 ⑥数据传输方式的选择---长期可靠运行、安装方 便、运行成本、传输速度等
2.1自动监测系统
2.1.1水质在线自动监测系统
(4)自动监测系统的组成
COD在线监测仪器原理及操作
河北省污染治理设施运营培训中心
(1) 重铬酸钾消解-光度比色法
分为两类: 程序式 流动注射分析式
① 程序式： 在微机控制下，将水样与过量重铬酸钾标液和浓硫
酸混合，加入硫酸汞络合溶液中的氯离子，加入硫酸 银作催化剂。混合液在165℃下回流一定时间(30min) (或催化消解，或采用微波快速消解15min），氧化 剂中的六价Cr被还原为三价铬，反应结束后用光度法 测量剩余的六价Cr(600nm)或反应生成的三价 C19r(440nm)的吸光度，通过工作曲线查找、计算得出 COD值。
FIA仪器组成 （P70）
一般由六部分组成：
(1)控制系统: (2)采样系统:由采样泵、采样管、样品储存等组成； (3)进样系统:由输液泵、定量管、电磁阀、管路、接口
等组成，完成对水样和试剂的采集、输送、试剂混 合、废液排除及反应室清洗等功能； (4)反应系统:主要有加热单元和反应室,完成水样的消 解反应。 (5)检测系统:测定标准系列和水样在380nm波长时的 A。 (264)数据采集系统:
重铬酸钾消解-滴定法测定注意问题：
（1） 要保证2小时加热回馏过程中重铬酸钾过量。 判定：如反应液颜色一直保持橙红色，说明重铬酸钾过量； 如变为蓝绿色，说明不过量。 处理：如果判断出回馏过程中重铬酸钾不过量，应加大水 样稀释倍数重新测定，不能接着补加重铬酸钾标准溶液。
（2）及时标定硫酸亚铁铵标准溶液的浓度。室温较高时， 应每天标定。
16实验室测定标准方法：重铬酸钾法
水 河北省污染治理设施运营培训中心
1.COD标准分析方法仪器设备
17 水质COD在线监测仪
河北省污染治理设施运营培训中心
1、COD标准分析方法仪器设备
仪器分类：
COD在线监测仪器原理及操作
COD在线监测仪器原理及操作一、原理：1.样品预处理：将采集到的水样进行预处理，去除杂质和固体颗粒，以免对测定结果产生影响。
2.氧化反应：将处理后的水样与氧化剂（通常使用高浓度的高氯酸或高氯酸钾）混合，加热反应一段时间。
3.CO2测定：将反应后产生的CO2气体通过传感器进行检测，传感器通常采用红外线或紫外线技术进行测定。
4.浓度计算：根据测定出来的CO2含量，通过化学计算方法推算出COD浓度。
二、操作步骤：1.样品采集：根据监测需要，选择合适的样品采集点位，使用采样瓶等容器将水样采集好。
2.样品处理：将采集到的水样进行预处理，如澄清、过滤等步骤，以去除悬浮物和固体颗粒。
3.仪器准备：确认COD在线监测仪器已经完好，并对仪器进行必要的预热、校准等操作。
4.校准仪器：根据仪器的使用说明，进行校准操作，以保证测定结果的准确性。
5.样品分析：将处理好的水样注入仪器中，开启仪器的工作程序，进行COD浓度的在线监测。
6.结果处理：根据仪器测定出的CO2含量，通过化学计算方法推算出COD浓度，并将结果记录下来。
7.数据分析：对监测到的COD浓度数据进行分析，并进行合理的解释和判断，以确定是否符合相关的水质标准。
8.仪器维护：使用完毕后，对仪器进行清洗和保养，确保仪器的正常运行和寿命。
三、注意事项：在操作COD在线监测仪器时，需要注意以下几点：1.仪器的灵敏性：COD在线监测仪器对水样中COD物质的氧化反应灵敏度较高，因此在操作过程中需要小心操作，避免误操作和污染样品。
2.仪器的维护：定期进行仪器的维护和保养，如清洗仪器、更换试剂等，以确保仪器的准确性和稳定性。
3.样品的采集和处理：样品的采集和处理过程中需要注意保持样品的原样性和代表性，以避免对测定结果产生误差。
4.安全措施：操作过程中要注意个人安全，如佩戴防护手套、护目镜等，以避免对身体造成损害。
总结：通过COD在线监测仪器的原理和操作，可以实现对水样中COD浓度的快速、准确的在线监测。
智能在线监测仪原理及应用
智能在线监测仪原理及应用智能在线监测仪是一种集成传感器、数据传输、数据处理和分析功能的设备。
它通过从环境中收集数据并对其进行实时监测和分析，从而能够提供准确、即时地监测结果和警报。
智能在线监测仪的工作原理是通过传感器获取环境信号，将信号转化为数字信号并进行数据处理和分析。
传感器可以是各种类型的，如温度传感器、湿度传感器、压力传感器、气体传感器、光电传感器等。
这些传感器能够收集到与环境相关的各种物理量和化学量。
智能在线监测仪中的数据传输模块可以将传感器获取到的数据通过无线或有线方式传输到数据处理和分析平台。
数据处理和分析平台可以是云服务器、本地服务器或专门的软件程序。
这些平台能够对接收到的数据进行处理和分析，生成实时监测结果和警报。
智能在线监测仪的应用非常广泛。
以下是一些典型的应用场景：1.环境监测：智能在线监测仪可以用于室内外空气质量监测、水质监测、土壤污染监测等。
通过监测环境中的各种物理量和化学量，可以帮助人们了解环境质量，并采取相应的措施进行改善。
2.工业生产：智能在线监测仪可以用于工业生产中的各种环境参数监测，如温度、湿度、压力、流量、振动等。
通过实时监测和分析，可以及时发现生产过程中的异常情况，并采取措施进行调整和改进，提高生产效率和产品质量。
3.健康监测：智能在线监测仪可以用于健康监测和远程医疗。
例如，可以监测患者的心率、血压、血糖等生理参数，并将数据传输到医生所在的医院或诊所，以便医生进行远程诊断和治疗。
4.能源管理：智能在线监测仪可以用于能源消耗的监测和管理。
例如，可以监测建筑物的能耗，帮助人们了解能源使用情况，并采取相应的措施进行节能和减排。
5.交通管理：智能在线监测仪可以用于交通流量的监测和管理。
例如，可以用于监测道路上的车辆数量和车速，以便交通部门进行交通管理和规划，提高交通效率和安全性。
总之，智能在线监测仪通过集成传感器、数据传输、数据处理和分析功能，可以实现对环境参数的实时监测和分析。
在线监测设备原理和运维介绍
在线监测设备原理和运维介绍在线监测设备是一种用于监测和检测设备运行状态的技术设备，通过综合应用传感器、数据采集、数据传输和数据分析等技术手段，实时获取设备运行参数和状态信息，以支持设备运行的安全性、稳定性和可靠性的保障。
在线监测设备的原理主要包括传感器采集、数据传输和数据分析三个部分。
1.传感器采集：在线监测设备通过部署传感器，实时感知设备运行状态的各种参数，如温度、压力、振动、电流等。
传感器将感知到的参数转换为电信号，并通过模拟信号转换为数字信号，然后进行采集。
2.数据传输：传感器采集到的数据通过数据传输模块进行传输。
数据传输可以通过有线或无线方式进行，有线方式包括网络通讯、现场总线等，无线方式包括蓝牙、WiFi、GPRS等。
数据传输模块将采集到的数据发送到数据中心或云端，并确保数据的实时性、完整性和安全性。
3.数据分析：传输到数据中心或云端的数据经过数据处理和分析，提取有价值的信息。
数据分析可以通过实时监测、模型预测、故障诊断等手段，对设备的运行状态进行分析和评估。
数据分析结果可以用于异常报警、设备维护和优化运维策略。
1.设备安装与配置：在线监测设备的安装和配置是运维的第一步。
根据设备的使用环境和需求，选择适合的传感器和数据传输方式，并进行设备的部署和配置。
安装完成后，对设备进行校准和测试，确保设备的正常运行。
2.数据监测与分析：运维人员需要监测设备传输的数据，并进行实时分析。
通过对数据的分析，发现异常情况，并及时采取相应措施。
运维人员可以通过可视化界面或数据分析工具，查看设备的运行状态，预测故障风险，并根据需要进行相应的维护。
3.故障诊断与维修：在线监测设备的运维人员需要熟悉该设备的工作原理和故障诊断方法。
当设备出现故障或异常情况时，运维人员需要通过分析监测数据，找出故障原因，并进行相应的维修和更换设备。
4.维护与保养：在线监测设备的维护和保养是确保设备正常运行的关键。
运维人员需要定期检查设备的传感器和数据传输模块是否正常，清洁设备的传感器，保证其工作的敏感性和准确性。
在线监测的原理及方法
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资配0料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高高与中中带资资负料料荷试试下卷卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并中3试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
COD在线监测仪器原理及操作
COD在线监测仪器原理及操作COD（化学需氧量）在线监测仪器是一种用于测量水体中有机物质的含量的仪器。
COD是衡量废水中有机物质负荷的一个指标，在环境保护和水处理过程中起着重要的作用。
COD在线监测仪器通过测量废水中的化学需氧量来判断水体污染的程度，并提供准确的数据用于评估和控制污染。
COD在线监测仪器的原理是根据化学需氧量的测定原理来进行的。
化学需氧量是指在一定条件下，有机物被氧化的总需氧量。
COD测定过程中，首先将待测水样中的有机物氧化成二氧化碳和水，然后根据氧化反应中消耗的氧气量来计算COD的值。
1.校准仪器：在使用之前，需要先校准仪器以确保准确度。
通常可通过使用标准溶液来进行校准，校准过程中需要按照仪器说明书中的要求进行操作。
2.准备样品：取一定量的待测水样，通常需要进行预处理以去除悬浮物和其他干扰物质。
可以采用过滤、沉淀或则稀释等方法来处理样品。
3.进行COD测定：将准备好的样品置于仪器中，按照仪器说明书中的要求进行操作。
通常是将样品加入反应器中，与氧气和催化剂反应一定时间，然后测量溶液中的氧气浓度变化来计算COD值。
4.数据分析和记录：仪器会提供COD测定结果，根据测定值可以判断水体的污染程度。
同时，需要将测定结果记录下来以备后续分析或参考。
1.仪器的日常维护：定期对仪器进行维护保养，如清洗和更换试剂等，以保证仪器的正常运行和测定结果的准确性。
2.样品的处理：样品的预处理对测定结果至关重要，需要根据样品的特性选择合适的处理方法。
3.仪器的灵敏度和范围：不同仪器的灵敏度和测量范围不同，需要根据实际需求选择合适的仪器。
总之，COD在线监测仪器是一种重要的水质监测工具，通过测定水体中的化学需氧量帮助评估和控制水体的污染程度。
正确操作和维护仪器可以保证测定结果的准确性，为环境保护和水处理提供科学依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
22
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
第二章 在线检测仪器原理与操作
23
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
第二章 在线检测仪器原理与操作
24
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
第二章 在线检测仪器原理与操作
4. 自动监测系统分类(两大类) （1）污水源水质自动监测系统 （2）地表水质自动在线监测系统，组成： 采水单元（水泵、管路、供电、安装结构部分），注意防雷处理。 配水单元（水样预处理装置、自动清洗装置、辅助部分）。 分析单元（一系列水质自动分析和测量仪器），本章重点内容。 控制单元（系统控制、数据采集、处理与存储；基站各单元的控制和 状态的监控；有线通讯和无线通讯设备）。 子站站房及配套设施。
*各个环节的设计都对监测结果准确性和代表性及系统稳定性有重要影响。
第二章 在线检测仪器原理与操作 8
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
2.1 自动监测系统 2.1.1 自动监测系统的分类及其优缺点
2.1.2 自动监测系统的设计思路及对检测结果的影响
2.1.3 自动监测系统的基本分析原理及对监测结果的影响 在线监测仪器对监测结果影响最大。同类型的仪器若采用不同分析方 法，其测量准确性、灵敏度、可靠性和价格均不相同。
第二章 在线检测仪器原理与操作
9
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
常用分析方法的原理和特点
1 化学光度法：按设定程序，在水样中加入试剂，控制反应条件进行 一系列化学反应，然后利用朗-伯定律测量反应液的吸光度，从而 计算水样中污染物浓度。特点：经典方法，稳定可靠，灵敏度高， 重现性好；测量时间长，试剂用量大。
实现水质的实时连续监测和远程监控，达到及时掌握主要 流域重点断面水体的水质情况；预警预报水质污染事故， 解决跨行政区域的水污染事故纠纷，监督排放达标情况等。
第二章 在线检测仪器原理与操作
6
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
2.1 自动监测系统 2.1.1 自动监测系统的分类及其优缺点 1. 水质在线自动监测系统组成 2. 水质在线自动监测系统功能和组成 3. 水质自动监测系统作用
2.2 COD标准分析方法仪器设备 2.2.1 重铬酸盐法（光度比色法、流动注射法、库仑滴定法） 2.2.1.1 原理 2.2.1.2 光度比色法 2.2.1.3 库仑滴定法 1. 步骤： 仪器工作过程： （图2-6库仑滴定法COD分析仪工作原理） （图2-7 滴定终点判定原理）
第二章 在线检测仪器原理与操作
25
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
2.2 COD标准分析方法仪器设备 2.2.1 重铬酸盐法（光度比色法、流动注射法、库仑滴定法） 2.2.1.1 原理 2.2.1.2 光度比色法 2.2.1.3 库仑滴定法 1. 步骤
2. 仪器操作 一般的COD监测仪操作内容主要包括： 仪器参数的设定，仪器的校准，仪器的维护，故障处理。 操作仪器之前，应认真阅读仪器说明书，最好经过生产厂家的培训。 (1)仪器的安装要求：72页（中）对水泵的要求，对水管管材的要求。 图2-8管道安装图（尺寸） 图2-9 COD监测仪工作子站示意图
第二章 在线检测仪器原理与操作
15
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
2.2 COD标准分析方法仪器设备
2.2.1 重铬酸盐法（光度比色法、流动注射法、库仑滴定法） 2.2.1.1 原理
2.2.1.2 光度比色法
（1）程序式 仪器工作原理：P68（下） 图2-2程序式COD分析流程 图2-3程序式COD分析仪构造图
2 化学滴定法：按设定程序，在水样中加入试剂，控制反应条件进行 一系列化学反应，然后缓慢加入滴定用试剂，用库仑计或比色计 判断滴定终点。根据的试剂用量计算水样中污染物浓度。特点： 经典方法，稳定可靠，灵敏度较高，重现性较好，应用范围广； 测量时间长，试剂用量大。
第二章 在线检测仪器原理与操作
10
安徽申正工程咨询有限公司
第二章 在线检测仪器原理与操作
4
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
第二章 在线检测仪器原理与操作
5
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
2.1 自动监测系统
2.1.1 自动监测系统的分类及其优缺点 1. 水质在线自动监测系统组成 2. 水质在线自动监测系统功能和组成 3. 水质自动监测系统作用
环境污染治理设施运营培训国家统一培训课程
第二章 在线监测仪器原理与操作
内容：
1. 自动监测系统 2. COD标准分析方法仪器设备 3. 氨氮分析仪器设备 4. TOC分析仪器设备 5. 总氮分析仪器设备 6. 总磷分析仪器设备 7. pH测量仪器设备 8. 电导率测量仪器设备 9. 溶解氧测量仪器设备 10. 浊度测量仪器设备 11. UV仪 12. 总铜、总锌、总镉、总铅分析仪 13. 高锰酸盐指数在线分析仪 14. 六价铬在线分析仪 15. 硫化物在线分析仪 16. 砷在线分析仪 17. 亚硝酸盐氮在线分析仪 18. 水中油在线分析仪 19. 氰化物在线分析 20. 水质采样器 21. 流量计
第二章 在线检测仪器原理与操作
2
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
2.1 自动监测系统
2.1.1 自动监测系统的分类及其优缺点
1. 水质在线自动监测系统组成： 在线自动分析仪器（核心部件，本章重点学习内容）, 现代传感器技术， 自动测量技术， 自动控制技术， 计算机应用技术， 专用分析软件， 通讯网络。
第二章 在线检测仪器原理与操作
16
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
第二章 在线检测仪器原理环境污染治理设施运营培训国家统一培训课程
第二章 在线检测仪器原理与操作
18
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
第二章 在线检测仪器原理与操作
11
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
2.1.4 自动监测系统的操作使用
应特别注意仪器操作的注意事项和维护 保养周期和方法。应有严格的管理制度，做好 维护计划和维护记录，应定期巡检，定期维护， 发现问题及时处理，保证系统长期可靠运行。
第二章 在线检测仪器原理与操作
第二章 在线检测仪器原理与操作
7
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
2.1.2 自动监测系统的设计思路及对检测结果的影响
自动监测系统的设计包括： 1. 监测站位的选择，采样方式的选择：保证采集样品能反映水样的 变化，确保采集样品具有代表性。合理选择采样站位和采样方法。 2. 监测项目的选择，分： 常规监测项目：根据排放类型，参照国家规定来确定。 特殊监测项目：根据实际需要来确定。 3. 分析方法的选择: 以国家标准方法为主，其它方法为辅。要考虑方 法的可靠性和稳定性。其次要考虑成本。但尽量采用国标方法。 分析方法的选择对监测结果影响最大，不同方法间存在较大差异。 4. 监测频次的确定: 5. 监测设备选型：原则为质量好 售后服务好 运行成本低 采用标准分 析方法。 6. 数据传输方式选择：应考虑耐用 安装方便 成本低 传输速度快等。 成熟的数据传输方式有：GPRS, CDMA, ADSL
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
第二章 在线监测仪器原理与操作
一、重点与难点 本章为全部教学的一个重点章。 重点：了解水质在线监测系统和仪器的原理、操作方法和维护注意事 项都是重点。 难点：各种仪器的操作方法。
第二章 在线检测仪器原理与操作
1
安徽申正工程咨询有限公司
3
第二章 在线检测仪器原理与操作
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
2.1 自动监测系统
2.1.1 自动监测系统的分类及其优缺点 1. 水质在线自动监测系统组成 2. 水质在线自动监测系统功能和组成 （1）在线自动监测数据，统计和处理监测数据； （2）可打印输出日、周、月、季、年的平均数据以及最大和最小值等 各种检测，统计报告及图表（棒状图曲线图等）；也可长期存 储指定的监测数据和各种运行资料，环境资料以备检索。 （3）系统具有监测项目超标及子站状态信号显示，报警功能；自动运 行，停电保护，来电自动恢复功能，远程故障诊断。 （4）自动监测系统组成：信号显示、报警功能、自动运行、停电保护、 来电自动恢复、远程故障诊断。（图2-1）
环境污染治理设施运营培训国家统一培训课程
3 电化学法（电极法）：利用物质之间的电化学效应制作成测量电极，并将物质 浓度转换为电信号的测量方法。 特点：测量速度快，试剂用量小；稳定性差，漂移大。要及时校准。 4 燃烧法：将水样高温催化燃烧，将水和污染物质燃烧成气态，冷却后除水，然 后通过检测器检测气态物质浓度。 特点：测量速度较快、试剂用量少、稳定性好；高温容易出现故障。
12
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
2.1.5 自动监测系统分析曲线的标定
对监测仪器的工作曲线要做到： 初始标定，定期校准。 标定方法：见68页及仪器说明书。
第二章 在线检测仪器原理与操作
13
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
2.2 COD标准分析方法仪器设备
2.2 COD标准分析方法仪器设备 2.2.1 重铬酸盐法（光度比色法、流动注射法、库仑滴定法） 2.2.1.1 原理 2.2.1.2 光度比色法 （1）程序式 （2）流动注射分析式（FIA） 基本原理69页（下） 仪器工作原理70页（上） 图2-4 流动注射式COD分析仪原理 优点：分析速度快 频率高 进样量少 精密度高 载流液可循环使用，降低了方法的二次污染。 图2-5 流动注射式COD分析仪结构
