避雷器在线监测器仪原理

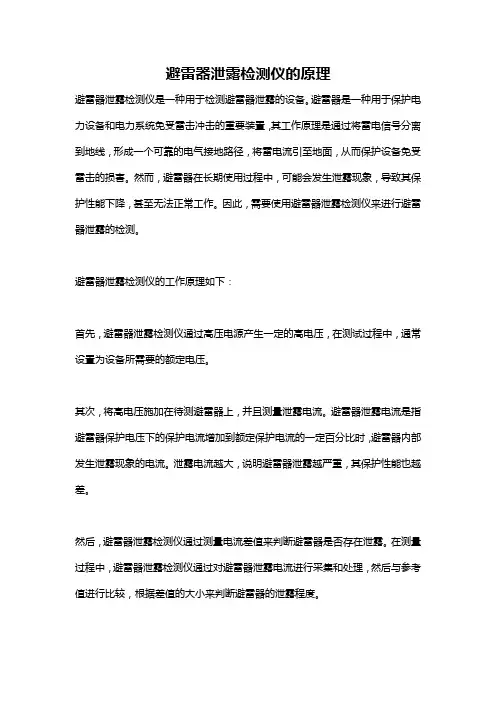

避雷器泄露检测仪的原理
避雷器泄露检测仪的原理
避雷器泄露检测仪是一种用于检测避雷器泄露的设备。
避雷器是一种用于保护电力设备和电力系统免受雷击冲击的重要装置，其工作原理是通过将雷电信号分离到地线，形成一个可靠的电气接地路径，将雷电流引至地面，从而保护设备免受雷击的损害。
然而，避雷器在长期使用过程中，可能会发生泄露现象，导致其保护性能下降，甚至无法正常工作。
因此，需要使用避雷器泄露检测仪来进行避雷器泄露的检测。
避雷器泄露检测仪的工作原理如下：
首先，避雷器泄露检测仪通过高压电源产生一定的高电压，在测试过程中，通常设置为设备所需要的额定电压。
其次，将高电压施加在待测避雷器上，并且测量泄露电流。
避雷器泄露电流是指避雷器保护电压下的保护电流增加到额定保护电流的一定百分比时，避雷器内部发生泄露现象的电流。
泄露电流越大，说明避雷器泄露越严重，其保护性能也越差。
然后，避雷器泄露检测仪通过测量电流差值来判断避雷器是否存在泄露。
在测量过程中，避雷器泄露检测仪通过对避雷器泄露电流进行采集和处理，然后与参考值进行比较，根据差值的大小来判断避雷器的泄露程度。
最后，避雷器泄露检测仪通过显示屏或者报警器将检测结果进行显示和报警。
当避雷器泄露电流超过设定的阈值时，检测仪会发出报警信号，提醒用户进行维修或更换避雷器。
总结起来，避雷器泄露检测仪通过施加高电压并测量泄露电流来判断避雷器是否存在泄露现象。
其工作原理是通过测量电流差值来判断避雷器泄露程度，并通过显示屏或报警器将结果进行显示和报警。
这种检测仪的使用可以有效保护电力设备和电力系统的安全运行，提升避雷器的工作效能和使用寿命。
氧化锌避雷器在线监测原理及缺陷分析
氧化锌避雷器在线监测原理及缺陷分析本文介绍了氧化锌避雷器及其在线监测技术，介绍了氧化锌避雷器阀片的伏安特性曲线，并解释了避雷器泄漏电流产生的原因及监测其阻性电流能较灵敬的发现缺陷，详细阐述了避雷器在线监测的内部原理、测量方法，重点介绍了石家庄供电公司在实际应用中发现的两例典型缺陷，以及在线监测技术在今后生产中的发展趋势。
标签：避雷器在线监测阻性电流1概述氧化锌避雷器（以下简称MOA）是一种新型保护器，它具有非常好的非线性伏安特性。
在低电压（系统标称电压）作用下，流过避雷器的电流仅为微安级, 所以MOA 可以不用串联间隙，但山于取消了放电间隙，ZnO阀片将长期直接承受工频电压作用而产生劣化，引起避雷器伏安特性的变化和泄漏电流的增加。
在多次释放雷电能量时会造成MOA的劣化和老化，如果不及时处理会引起避雷器爆炸。
我公司多年来一直致力于开展、探索避雷器的带电测试工作，在线监测技术是在运行电压下，釆用专用仪器测试电力设备的绝缘参数，它能真实地反映电力设备在运行条件下的绝缘状况，因此有利于检测出内部绝缘缺陷。
另一方面带电测试可以不受停电时间限制，随时可以进行测试，其测试结果便于相互比较，并且可以测得较多带电测试数据，从而对设备绝缘可黑地进行统讣分析，有效地保证电力设备的安全运行。
带电测试工作的数据为今后我公司全面开展实施状态检修工作奠定了坚实的基础。
本文就重点介绍了用二次法测量MOA泄漏电流的原理、仪器使用及数据分析等工作。
2 10kV〜220LV氧化锌避雷器在线监测原理及方法MOA作为阀片（碳化硅）避雷器的更新换代产品，已广泛应用于各种电压等级电力網。
2」MOA泄漏电流的产生及阻性分量能发现的缺陷MOA在运行电压U作用下，通过电阻片的总电流包含容性电流及阻性电流两部分。
容性电流的值取决于电阻片材料介电系数及儿何尺寸，一般是不随运行时间而变化的。
阻性电流的值取决于电阻片内颗粒表层非线性高阻层，是随运行时间而变化。
氧化锌避雷器测试仪的测试原理
一、避雷器带电测试仪的接线方式
由于测试仪的电流通道阻抗小于1欧，这样可以在计数器两端采集氧化锌避雷器的电流信号，同时从相应的PT取得电压信号，电压输入为串接一个200K 的电阻，然后通过一个穿芯互感器采集电压信号，这样减少电压信号与电流信号之间相角的误差。
二、测试仪内部的工作原理
用两个高精度电流传感器（CT），把被测电流信号Ix、In变换为电压信号Ux、Un，然后由数字化测量系统对信号进行整周期采样（A/D）及快速傅立叶变换（FFT）处理，计算出阻性电流的基波及3、5、7次谐波容性电流及全电流等数据参数。
三、无PT方式测试默认为电流与电压的夹角为83.3度时计算出阻性电流的值。
四、无线方式测试为将电压参考信号进行数字转换后将数据通过无线方式传输到测试主机后，再进行分析处理计算出结果。
避雷器在线监测电流 标准
避雷器在线监测电流标准避雷器在线监测电流是一种常见的雷电防护设备，通过实时监测电流的变化，可以有效地判断避雷器的工作状态和性能。
针对这一技术，下面将从以下几个方面进行阐述。
首先，避雷器在线监测电流的标准要求。
根据相关标准，避雷器在线监测电流应满足以下要求：监测电流范围应符合设计要求，能够监测到避雷器正常工作时的电流；监测电流的测量误差应在一定范围内，一般要求误差小于5%；监测电流应有较高的采样频率，以确保对电流变化的实时监测，并进行数据记录和分析；监测电流的数据传输应稳定可靠，能够实时上传到监测平台。
其次，避雷器在线监测电流的监测原理。
避雷器在线监测电流是通过在避雷器安装位置设置电流传感器来实现的，电流传感器可以感知电流变化，并将感知到的电流信号转换为电压信号，供监测设备进行采集和处理。
在监测设备中，可以根据电流变化的特征来判断避雷器的正常工作状态，如电流大小、变化趋势、波形形状等。
此外，避雷器在线监测电流的应用场景和优势。
避雷器在线监测电流广泛应用于电力系统、通信系统等雷电防护领域，可以有效地监测避雷器的工作状态，及时发现故障和异常，保障系统的安全稳定运行。
相比传统的定期巡检方法，避雷器在线监测电流具有以下优势：实时监测，能够及时发现故障并采取措施修复；自动化程度高，减少人工巡检工作量；数据记录和分析功能强大，可以对电流数据进行统计分析和故障诊断，提高系统的可靠性和可用性。
最后，避雷器在线监测电流的市场现状和发展趋势。
目前，国内外对避雷器在线监测电流的研究和应用越来越广泛。
国内相关企业已经研发出一系列具有自主知识产权的避雷器在线监测电流产品，并在电力系统、通信系统等领域得到了广泛应用。
未来，随着雷电防护技术的不断发展和避雷器在线监测电流技术的成熟，该技术将进一步提升系统的雷电防护水平，并在更多领域得到应用。
综上所述，避雷器在线监测电流是一种非常重要和有前景的技术，对于保障电力系统和通信系统的安全稳定运行起着重要作用。

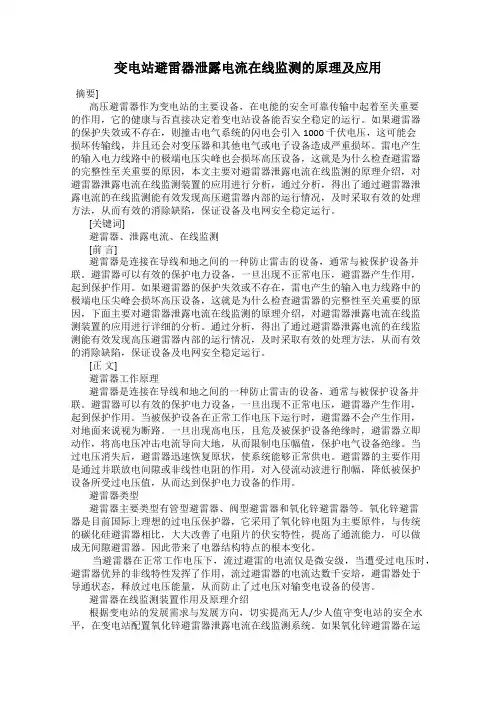

变电站避雷器泄露电流在线监测的原理及应用
变电站避雷器泄露电流在线监测的原理及应用摘要]高压避雷器作为变电站的主要设备，在电能的安全可靠传输中起着至关重要的作用，它的健康与否直接决定着变电站设备能否安全稳定的运行。
如果避雷器的保护失效或不存在，则撞击电气系统的闪电会引入1000千伏电压，这可能会损坏传输线，并且还会对变压器和其他电气或电子设备造成严重损坏。
雷电产生的输入电力线路中的极端电压尖峰也会损坏高压设备，这就是为什么检查避雷器的完整性至关重要的原因，本文主要对避雷器泄露电流在线监测的原理介绍，对避雷器泄露电流在线监测装置的应用进行分析，通过分析，得出了通过避雷器泄露电流的在线监测能有效发现高压避雷器内部的运行情况，及时采取有效的处理方法，从而有效的消除缺陷，保证设备及电网安全稳定运行。
[关键词]避雷器、泄露电流、在线监测[前言]避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。
避雷器可以有效的保护电力设备，一旦出现不正常电压，避雷器产生作用，起到保护作用。
如果避雷器的保护失效或不存在，雷电产生的输入电力线路中的极端电压尖峰会损坏高压设备，这就是为什么检查避雷器的完整性至关重要的原因，下面主要对避雷器泄露电流在线监测的原理介绍，对避雷器泄露电流在线监测装置的应用进行详细的分析。
通过分析，得出了通过避雷器泄露电流的在线监测能有效发现高压避雷器内部的运行情况，及时采取有效的处理方法，从而有效的消除缺陷，保证设备及电网安全稳定运行。
[正文]避雷器工作原理避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。
避雷器可以有效的保护电力设备，一旦出现不正常电压，避雷器产生作用，起到保护作用。
当被保护设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。
一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气设备绝缘。
当过电压消失后，避雷器迅速恢复原状，使系统能够正常供电。

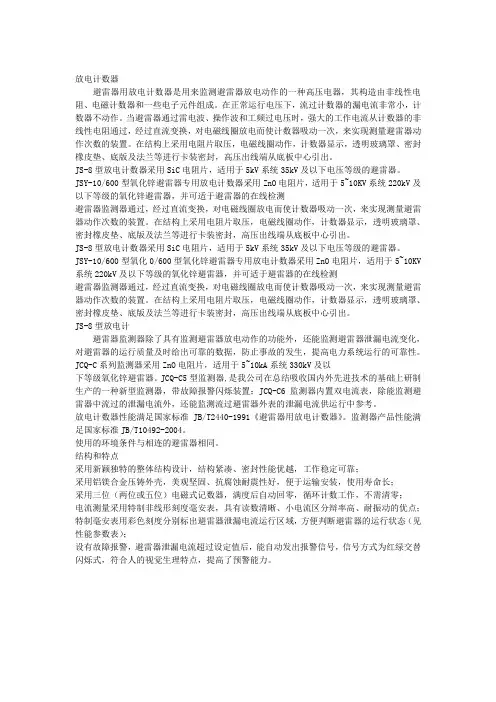

避雷器在线监测仪JCQ-3
放电计数器避雷器用放电计数器是用来监测避雷器放电动作的一种高压电器，其构造由非线性电阻、电磁计数器和一些电子元件组成。
在正常运行电压下，流过计数器的漏电流非常小，计数器不动作。
当避雷器通过雷电波、操作波和工频过电压时，强大的工作电流从计数器的非线性电阻通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。
在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。
JS-8型放电计数器采用SiC电阻片，适用于5kV系统35kV及以下电压等级的避雷器。
JSY-10/600型氧化锌避雷器专用放电计数器采用ZnO电阻片，适用于5~10KV系统220kV及以下等级的氧化锌避雷器，并可适于避雷器的在线检测避雷器监测器通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。
在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。
JS-8型放电计数器采用SiC电阻片，适用于5kV系统35kV及以下电压等级的避雷器。
JSY-10/600型氧化0/600型氧化锌避雷器专用放电计数器采用ZnO电阻片，适用于5~10KV 系统220kV及以下等级的氧化锌避雷器，并可适于避雷器的在线检测避雷器监测器通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。
在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。
JS-8型放电计避雷器监测器除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。
JCQ-C系列监测器采用ZnO电阻片，适用于5~10kA系统330kV及以下等级氧化锌避雷器。
避雷器在线监测
避雷器在线监测试验一、避雷器在线监测的意义避雷器是保证电力系统安全运行的重要保护设备之一。
避雷器长期承受系统运行电压的作用，会逐渐劣化或因结构不良、密封不严使内部结构和阀片受潮，严重时将导致避雷器损坏或爆炸，可能导致母线短路，影响系统安全运行。
避雷器预试必须停运主设备，有时因为运行方式限制无法停运主设备，特别是高电压等级设备，从而导致避雷器无法按时试验，所以采用带电在线测试手段来及时掌握氧化锌避雷器的实际运行状况具有非常重要的意义。
二、氧化锌避雷器原理氧化锌避雷器相当于一个电阻和电容组成的混联电路，其等效电路和向量图如图由图可见，氧化锌避雷器全电流IX （持续泄漏电流）是线性的容性分量IC和非线性的阻性分量Ir构成。
由于阀片的介电常数很大（εr＝500-2000），故氧化锌阀片具有相当大的电容量，通过阀片电容Ｃ的电流ＩＣ在几百μＡ以上，一般在正常情况下，容性电流ＩＣ占全电流的比例要比阻性电流Ｉr大得多，故以容性分量IC为主。
阻性分量仅占10％-20％。
三、氧化锌避雷器泄漏测试仪介绍HD-Z10A氧化锌避雷器泄漏测试仪在设备运行状态下，可测量氧化锌避雷器的全电流，阻性电流及谐波、工频参考电压及谐波、有功功率及相位差，并运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定。
并分析出基波和3-7次谐波和含量，并能克服相间干扰影响，正确测量边相避雷器和阻性电流，及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
现场测试接线如图所示。
四、测量在线运行试品的测试接线方法及使用方法接PT的测试接线方法及使用方法（1）接线方法，见图①先把仪器可靠接地②将仪器的电压测试线（黑线）连接到与被测避雷器同相的PT的二次绕组，红色夹子夹绕组的相线，黑色夹子夹中性点。
③将仪器的电流测试线（红线）连接到被测避雷器的雷击计数器的上下两端，先将黑夹子夹到避雷器接地引下线上（即雷击计数器的下端），然后通过绝缘操作杆将红夹子夹到雷击计数器的上端。
避雷器在线监测技术说明书4.1
ALCT避雷器在线监测装置使用说明书Ver 4.12009年4月ALCT避雷器在线监测装置使用说明书Ver4.1目录1.前言 (3)2.系统图 (3)3.装置特性 (4)4.工作原理 (4)5.技术参数 (5)6.结构和外形 (5)7.操作和注意事项 (6)8.现场处理单元ALCT‐MONITOR (7)8.1 外形及安装尺寸 (7)8.2 面板介绍 (8)8.3 操作说明 (8)2 HZ E&AALCT 避雷器在线监测装置使用说明书Ver4.1HZ E&A 31.前言避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的安全。
避雷器在线监测是有效检测避雷器内部是否受潮或内部元件是否异常等情况的手段。
ALCT 避雷器在线监测装置除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流的实时变化，及时对避雷器的工作状态给出可靠的运行参数，预防事故的发生，提高电力系统运行的可靠性。
其远程通信功能，可以将避雷器泄漏电流及动作次数等数据通过现场处理单元传送到后台计算机，通过监视软件进行实时监测和数据分析，减轻了人员抄表的工作量，同时为避雷器运行状况分析提供了可靠的数据支持。
注意：为了安全操作ALCT 避雷器在线监测装置，在进行安装、维护和设置前，请务必阅读本说明书，以便能正确使用该设备。
2.系统图ALCT 避雷器在线监测装置使用说明书Ver4.14HZ E&A3.装置特性监测仪具有卓越的操作性能和长期的可靠性，具有以下特征：1) 工作灵敏度非常高，可在最小冲击电流为30A （波形∶8/20μs ）状态下动作，并在40ms 时间间隔下准确计数；2) 具有耐100kA （4/10μs ，2次）大电流冲击能力，足以与避雷器相匹配； 3) 体积小、重量轻，易于安装； 4) 无需辅助电源；5) 具有远程监测接口，可实现与远程监测设备方便的连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷器在线监测器校验仪原理
FCZ-3避雷器在线监测仪是针对变电站、水火电厂、大型厂矿自备电厂中避雷器下端的放电计数器进行检测的专用仪器，既可对雷击次数进行检验，还可对泄露电流（最大值）进行校验，一机两用。
一、原理：
图1所示为JS型动作记数器的原理接线图。
图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。
图1 JS型动作记数器的原理接线
(a)JS型；(b)JS-8型
R1、R2-非线形电阻；C-贮能电容器
L-记数器线圈；D1~4一硅二极管
当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。
改变R1及R2的阻值，可使记数器具有不同的灵敏度。
一般最小动作电流为100A （8/20μs）的冲击电流。
因R1上有一定的压降，将使避雷器的残压有所增加，
故它主要用于40kV以上的高压避雷器。
图1（b）表示JS－8型动作记数器的结构，系整流式结构。
避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。
该记数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8/20s）的冲击电流。
JS －8型记数器可用于6.0～330kV系统的避雷器，JS－8A型记数器可用于500kV 系统的避雷器。
二、检查方法及原理
由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。
现场检查记数器动作的方法有直流法、交流法和标准冲击电流法。
研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。
图2 标准冲击电流检测法的原理接线
（虚线框内为冲击电流发生器）
C-充电电容；R-充电电阻；L-阻尼电感
D-整流硅二极管；r-分流器；B-试验变压器
V-静电电压表；CRO-高压示波器
将冲击电流发生器发生的8/20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。
例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。
《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。
测试后记录器应调到0。
