立式多级离心泵的安装规范

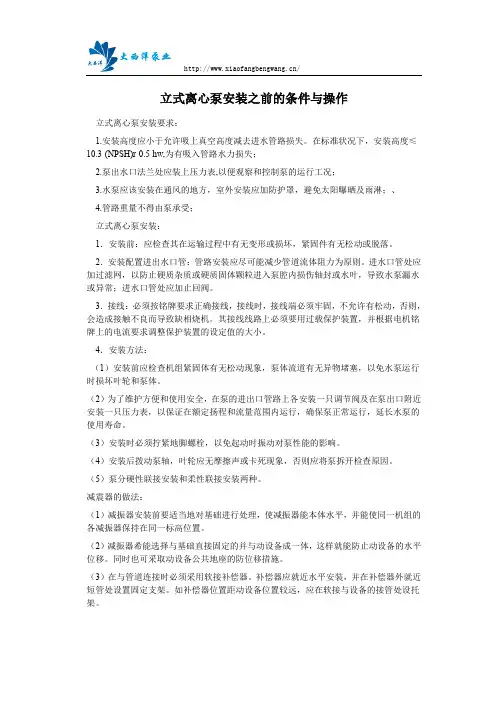

立式离心泵安装之前的条件与操作
/立式离心泵安装之前的条件与操作立式离心泵安装要求：1.安装高度应小于允许吸上真空高度减去进水管路损失。
在标准状况下，安装高度≤10.3-(NPSH)r-0.5-hw,为有吸入管路水力损失；2.泵出水口法兰处应装上压力表,以便观察和控制泵的运行工况；3.水泵应该安装在通风的地方，室外安装应加防护罩，避免太阳曝晒及雨淋；、4.管路重量不得由泵承受；立式离心泵安装：1．安装前：应检查其在运输过程中有无变形或损坏，紧固件有无松动或脱落。
2．安装配置进出水口管：管路安装应尽可能减少管道流体阻力为原则。
进水口管处应加过滤网，以防止硬质杂质或硬质固体颗粒进入泵腔内损伤轴封或水叶，导致水泵漏水或异常；进水口管处应加止回阀。
3．接线：必须按铭牌要求正确接线，接线时，接线端必须牢固，不允许有松动，否则，会造成接触不良而导致缺相烧机。
其接线线路上必须要用过载保护装置，并根据电机铭牌上的电流要求调整保护装置的设定值的大小。
4．安装方法：（1）安装前应检查机组紧固体有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
（2）为了维护方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，延长水泵的使用寿命。
（3）安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
（4）安装后拨动泵轴，叶轮应无摩擦声或卡死现象，否则应将泵拆开检查原因。
（5）泵分硬性联接安装和柔性联接安装两种。
减震器的做法：（1）减振器安装前要适当地对基础进行处理，使减振器能本体水平，并能使同一机组的各减振器保持在同一标高位置。
（2）减振器希能选择与基础直接固定的并与动设备成一体，这样就能防止动设备的水平位移。
同时也可采取动设备公共地座的防位移措施。
（3）在与管道连接时必须采用软接补偿器。
补偿器应就近水平安装，并在补偿器外就近短管处设置固定支架。
如补偿器位置距动设备位置较远，应在软接与设备的接管处设托架。
离心泵安装方法和注意事项
离心泵安装方法和注意事项离心泵是一种流体传动机械，广泛应用于工农业生产、市政供水、石油、化工、电力等领域。
正确的安装离心泵是确保其正常运行的重要保证，下面将详细介绍离心泵的安装方法和注意事项。
一、离心泵安装方法：1.确定泵房位置：泵房应根据工作需要合理选址，远离有毒气体、易燃物质等危险因素。
同时，还要考虑到泵的进出水管道的布置和方便的维修空间。
2.安装基础：泵的基础应根据具体情况进行设计，一般要求基础坚固、水平、稳定，并且有足够的承重能力。
在基础上放平硬木板或分体托板，以防止泵底与混凝土直接接触，减少振动和噪音。
3.进出水管道的连接：根据泵的进出水口尺寸，选择合适的弯头、法兰等管件。
管道连接应牢固可靠，且与泵的进出水口紧密配合，防止漏水或渗漏。
4.安装电动机：根据泵选型时确定的电动机功率和电源要求，选择合适的电动机。
安装时要确保电动机与泵轴相同轴线，并且通过轴套或弹性套进行连接。
5.将泵放入位：将泵放入安装基础上，用水平仪调整泵的水平度，通过调整螺栓实现平稳固定。
6.检查和调整：安装完成后，要检查泵的各个部件是否牢固可靠，且泵的旋转部分是否灵活顺畅。
根据实际情况调整泵的进出水管道和电动机位置。
7.接通电源：经过以上步骤后，可以接通电源，启动泵进行试运行，检查是否有异常声音、振动等情况。
二、离心泵安装注意事项：1.密封系统：泵的密封系统是防止泵体渗漏的重要部分，安装时要确保密封件完好，紧固件牢固。
根据介质特性选择合适的密封方式。
2.进出水管道：管道连接处应严密，防止泄漏。
泵的进水管道应设有过滤器，以防止杂质进入泵腔。
3.泵的进出水口：泵的进水口应设置在水源附近，以减小进水管道的阻力。
出水口应设有止回阀，以防止返流。
4.电动机：如果电动机靠近泵，则应注意电动机的噪音和振动是否会对泵的运行产生不良影响。
电动机的接线应符合电气安全规范。
5.地基设计：泵的地基应具有足够的强度和稳定性，避免因振动引起的破坏。
多级清水立式离心泵拆装步骤
多级清水立式离心泵拆装步骤一、拆卸前的准备1. 先把咱们要用的工具找齐喽，像扳手螺丝刀之类的。
这一步看起来简单，可别小瞧它，要是少了工具，拆到一半可就麻烦啦！我就有过这样的经历，工具没带全，还得再跑一趟去拿，可折腾了。
2. 找个宽敞、干净又安全的地方来进行拆卸工作。
为啥呢？因为泵的零件比较小，要是掉在地上找不到就不好了，而且宽敞的地方也方便咱把拆下来的零件摆放整齐。
二、拆卸步骤1. 首先，要断开电源，这一点真的超级重要！可千万不能带电操作那是非常危险的。
我每次都要反复确认电源已经断开了，真的，安全第一嘛！2. 然后开始拆连接的管道。
这一步要注意管道的接口处可能会有密封垫之类的小零件，别弄丢了或者弄坏了。
我通常会在这个环节花多一些时间，确保做得更仔细。
有些接口可能会有点紧，这时候不要硬来，可以用扳手轻轻拧动，不过也要注意别拧滑丝了。
3. 接着就是把泵体上的螺丝拧下来。
螺丝都拧下来之后，就可以试着把泵盖取下来了。
有时候这个泵盖可能会有点难取，不要着急，你可以轻轻晃动一下泵体，不过可别太用力了，免得把泵体弄坏了。
你是不是也遇到过这种情况呢？真的挺让人着急的！4. 泵盖取下来之后，就能看到叶轮了。
把叶轮上的固定装置拆除，然后取出叶轮。
这时候要特别小心哦！叶轮很容易损坏，一旦损坏了，那这个泵可能就不能正常工作了。
5. 再往里面就是多级的叶轮和轴了。
一级一级地把叶轮和中间的间隔套拆下来，这个过程要按照顺序来，别搞乱了顺序。
我觉得这一点很关键，要是顺序乱了，装回去的时候可能就会遇到问题。
三、安装步骤1. 在安装之前呢，要先把所有拆下来的零件都清理干净。
这个时候你可以检查一下零件有没有损坏的地方，如果有损坏的，那就得换新的啦。
这一步可不能马虎不然装上去之后可能会出现各种问题呢。
2. 开始安装的时候，要先把最里面的叶轮和轴装进去。
装的时候要确保安装到位，我一般都会多检查几遍，这真的很重要！然后再把间隔套依次装上去，顺序可不能错哦！4. 接着连接管道。
立式多级离心泵的安装要点
立式多级离心泵的安装要点1. 前期准备安装前要认真查看产品的安装说明书，并准备好所需的工具、备品备件等。
在进行立式多级离心泵的安装前，应当认真检查水泵机房的地面及设备基础的平整度，以保证设备的稳定性。
假如需要的话，可以在地面及基础上铺设钢板、木板、砖块等辅佑襄助材料。
同时，还要对水泵机房的电源进行检查，确保供电符合要求，安装过程中没有安全隐患。
2. 安装步骤2.1 清洁安装环境在安装前，确定要对安装环境进行清洁处理，以免在安装过程中引入异物，造成设备损伤或故障。
同时，还要保证安装环境的通风、遮阳等条件，以保证水泵设备的正常运行。
2.2 安装支架首先，需要依照设备的要求在地面上进行标示，随后依照支架的图纸和要求进行支架的安装。
在进行支架安装时，确定要保证支架与地面平整，支架的嵌入地面的深度和角度必需符合要求。
2.3 安装电机在支架完毕后，需要将电机安装在支架上。
在安装电机时，确定要将电机的底座插入支架中，并将固定螺钉紧固。
2.4 安装泵体安装完毕电机后，需要进行泵体的安装。
在进行泵体安装前，需要检查泵轴的转动方向是否正确，并确定好泵体的入口和出口。
安装泵体时，需要将泵体插入电机轴套中，并确保轴套与泵轴对中。
随后，需使用螺钉将泵体固定在支架上，并使用平衡块对泵体进行平衡调整。
2.5 连接管路连接管路是整个安装过程中最后一个步骤。
在进行管路连接前，需要将安装环境进行清洁处理，并检查管路连接是否符合要求。
若连接过程中发觉管路连接不完全或与设备不符，应适时更换。
3. 调试过程安装完成后，要对设备进行逐一的检查和测试。
首先需要进行电机的运行测试，以确定电机启停功能是否正常。
在电机运行正常后，可以进行水泵设备的试运行。
当试运行时，应察看泵体内部是否有空气泡或杂质，如有异常应适时排出。
4. 注意事项在进行立式多级离心泵的安装过程中，除了上述几点，还应遵奉并服从以下注意事项：1.安装过程中，应随时检查设备的精度、平稳度和坚固度。
多级离心泵安装要求
多级离心泵安装要求篇一《多级离心泵安装要求》一、引言多级离心泵在众多工业和民用领域中都起着至关重要的作用，比如在给排水系统、化工流体输送等方面。
正确安装多级离心泵是确保其正常运行、延长使用寿命以及保障整个系统安全稳定工作的关键。
如果安装不当，可能会导致泵的效率低下、频繁故障，甚至引发安全事故，这就像给一辆汽车装错了轮子，肯定跑不远还容易出大问题。
所以，我们必须重视多级离心泵的安装要求。
二、主体要求1. 安装环境要求- 安装场所要干燥、通风良好。
不能把泵安装在一个潮湿得像水帘洞一样的地方，否则电气部件容易受潮损坏。
湿度应控制在相对湿度不超过80%为宜。
- 空间要足够。
周围要留有足够的空间便于操作、维护和检修。
一般来说，泵体周围至少要留出1 - 1.5米的空间，就像给人留出足够的活动空间一样，不然到时候维修师傅都挤不进去。
- 基础要牢固、水平。
基础的承载能力必须满足泵的重量加上运行时的动载荷。
基础表面的水平度误差不能超过±0.1毫米，这就好比盖房子打地基，歪一点房子可能就不稳了。
2. 管道连接要求- 进水管路要保证足够的管径，避免产生过大的水力损失。
管径至少要按照泵的进口口径来选择，如果管径过小，那水就像挤在小胡同里的人群，流动不畅。
- 进水管路要尽量短且直，减少弯头数量。
每增加一个弯头，就像给水流设置了一个小障碍，会增加水力损失。
弯头数量最好不要超过2 - 3个。
- 出水管路应安装止回阀，防止水倒流冲击泵体。
止回阀的安装方向可千万不能搞错了，要是装反了，那可就成了个“捣乱阀”，不但不起作用还可能引发问题。
3. 电气连接要求- 电机接线必须正确，要严格按照电机上的标识进行接线。
要是接错了线，电机可能就会反转，这就像你走路方向走反了，怎么能到达目的地呢？- 接地要良好。
接地电阻不得超过4欧姆，良好的接地就像给泵穿上了一层防雷击、防静电的防护服。
4. 联轴器对中要求- 联轴器的轴向偏差不得超过±0.05毫米，径向偏差不得超过±0.1毫米。
安装多级离心泵的注意事项
安装多级离心泵的注意事项
多级离心泵主要是在同一个泵轴上安装几个叶轮，叶轮外侧是导液装置和泵壳。
广泛应用于高层建筑消防、生活给水、空调机组循环和冷却水输送。
多级离心泵如果安装不慎，会导致安装不当，影响以后泵的工作性能。
立式多级离心泵常见的安装误差及相关解决方案:
一、进水管路上弯头多
若是在进水管路上用的弯头多，会添加有些水流阻力。
而且弯头应在笔直方向转弯，不允许在水平方向转弯，避免集合空气。
二、装置进水管路时，水平段水平或向上翘
这样做会使进水管内集合空气，下降水管和水泵的真空度，使水泵吸水扬程下降，出水量削减。
正确的做法是：其水平段应向水源方向稍有歪斜，不该水平，更不得向上翘起。
三、进水口与弯头直接相连
这样会使水流通过弯头进入叶轮时散布不均。
当进水管直径大于水泵进水口时，应装置偏疼变径管。
偏疼变径管平面有些要装在上面，斜面有些装在下面。
不然集合空气，出水量削减或抽不上水，并有撞击声等。
若进水管与水泵进水口直径持平时，应在水泵进水口和弯头之间加一向管，直管长度不得小于水管直径的2～3倍。
四、出水管口在出水池正常水位以上
若是出水口在出水池正常水位以上，虽添加了水泵扬程，但削减了流量。
如因地势条件所限，出水口有必要高出出水池水位，则应在
管口加装弯头和短管，使水管变成虹吸式，下降出水口高度。
立式多级泵的规范安装
/
立式多级泵的规范安装
在这里和大家一起分析立式多级泵的正确安装方法：
一、在地理环境许可的条件下，立式多级泵应尽量靠近水源，以减少吸水管的长度。
立式多级泵安装处的地基应牢固，对固定式泵站应修专门的基础。
二、进水管路应密封可靠，不可吊在立式多级泵上。
装有底阀的进水管，应尽量使底阀轴线与水平面垂直安装，其轴线与水平面的夹角不得小于45°。
水源为渠道时，底阀应高于水底0.50米以上，且加网防止杂物进入泵内。
三、立式多级泵的安装位置应满足允许吸上真空高度的要求，基础必须水平、稳固，保证动力机械的旋转方向与立式多级泵的旋转方向一致。
四、机、泵底座应水平，与基础的联结应牢固。
机、泵皮带传动时，皮带紧边在下，这样传动效率高，立式多级泵叶轮转向应与箭头指示方向一致；采用联轴器传动时，机、泵必须同轴线。
五、若同一机房内有多台机组，机组与机组之间，机组与墙壁之间都应有800mm以上的距离。
六、立式多级泵吸水管必须密封良好，且尽量减少弯头和闸阀，加注引水时应排尽空气，要求吸水管微呈上斜与立式多级泵进水口联接，进水口应有一定的淹没深度。
立式多级离心泵安装时应注意哪些事项
长沙水泵厂宏力泵业提供：
立式多级离心泵安装时应注意哪些事项
立式多级离心泵主要由进水段、中间段、出水段、平衡装置等组成，在工厂组装成整体，现场安装。
进出水接口可在异侧或同侧，应根据设计要求定货，也可由用户自行调整。
安装时应注意事项：
(1)安装前应检查水泵基础的位置、标高、地脚螺栓位置及基础表面的水平度。
(2)水泵就位后，应调整保证进出水接口法兰盘平面的垂直度，进出水短管上应加支撑，不宜使其进出口法兰盘承受过大压力而断裂。
(3)轴套密封填料当采用石墨盘根时，需从该处接出一软管至附近水沟或排水地漏内。
(4)运行前应重新加入钙基润滑油。
(5)安装完毕进行盘车，检查有无碰壳及盘车过紧现象。
立式多级离心泵的安装要点
长沙自平衡多级泵厂整理 立式多级离心泵，主要特征是能够满足工况用地紧张，并且还能达到卧式多级离心泵的性能要求，高扬程，高压力输送。
因为是立式安装，所以就立式多级离心泵的安装介绍如下：
（1）将密封环紧装在进水段上；
（2）将装好轴套和键的轴穿过进水段并推入叶轮，在中段上铺一纸垫，装上中段，再推入第三个叶轮，重复以上步骤将所有的叶轮及中段装完；
（3）将平衡环装在出水段上；
（4）将出水段装到中段上，然后用拉紧螺栓将进水段、中段和出水段紧固在一起；
（5）装上平衡盘及轴套；
（6）将纸垫装到尾盖上，将尾盖装到出水段上，并将填料及填料环，填料压盖顺次装入进水段和尾盖的填料室；
（7）将轴承体分别装到进水段和尾盖之上，并紧固；
（8）装入滚动轴承，并分别以轴套螺母与圆螺母紧固；
（9）在轴承体内装上适当的黄油，并将纸垫套在轴承盖上，将轴承盖紧固到轴承体上；
（10）装上回水管，联轴器部件及所有四方螺塞。
立式离心泵安装方法
立式离心泵安装方法立式离心泵是一种常见的工业设备，广泛应用于供水、排水、冷却循环等领域。
正确的安装方法对于立式离心泵的正常运行和使用寿命至关重要。
本文将介绍立式离心泵的安装步骤和注意事项。
一、准备工作在安装立式离心泵之前，需要进行一些准备工作。
首先，需要确定安装位置和基础尺寸，根据立式离心泵的尺寸和重量选择合适的基础尺寸。
其次，需要检查安装环境是否符合要求，如是否有足够的空间和通风条件。
最后，准备好所需的安装工具和材料，如螺栓、螺母、密封垫片等。
二、安装泵体1. 将泵体放在安装基础上，并使用水平仪进行水平校准。
2. 根据泵体底部的固定孔位置，在基础上打孔，然后使用螺栓将泵体固定在基础上。
3. 安装好泵体后，检查泵体与基础之间的间隙是否均匀，如有不均匀的情况，可以使用垫片进行调整。
三、安装电机1. 将电机放在泵体上方的支架上，并使用水平仪进行水平校准。
2. 根据电机的固定孔位置，在支架上打孔，然后使用螺栓将电机固定在支架上。
3. 安装好电机后，检查电机与支架之间的间隙是否均匀，如有不均匀的情况，可以使用垫片进行调整。
四、连接进出口管道1. 根据立式离心泵的进出口口径和位置，选择合适的管道和接头。
2. 将进口管道连接到泵体的进口处，并使用螺栓和螺母进行固定。
3. 将出口管道连接到泵体的出口处，并使用螺栓和螺母进行固定。
4. 在管道连接处使用密封垫片，确保连接处密封可靠。
五、安装配件和附件1. 安装好立式离心泵后，根据需要安装其他配件和附件，如流量计、压力表等。
2. 根据配件和附件的安装位置和连接方式，进行相应的安装和固定。
六、检查和测试安装完成后，需要进行检查和测试，确保立式离心泵安装正确，可以正常运行。
1. 检查所有连接处是否牢固，无松动和漏水现象。
2. 检查电机和泵体的转动是否灵活，无卡阻现象。
3. 接通电源，启动立式离心泵，观察运行情况和指示器的显示。
4. 测试立式离心泵的出水流量、压力和效率，确保其满足工作要求。
多级离心泵的装配步骤及注意事项
/
多级离心泵的装配步骤及注意事项
离心泵是流动介质(气体和液体，也可以是悬浮颗粒与气体或液体的混合物)从叶片转轴根部(进口)进入，介质依靠高速转动叶片获得离心力，产生一个高压，从泄压口(出口)流出的介质输送设备。
立式多级离心泵是将具有同样功能的两个以上的泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。
多级离心泵的意义在于提高设定压力。
多级离心泵的装配
卧式多级离心泵的装配顺序一般按拆卸顺序相反方向进行。
装配质量好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数。
装配时应注意以下几点
1.应保护好零件的加工精度和表面粗糙度，不允许有碰伤、划伤等现象。
2.作密封用的二硫化钼要干净，紧固螺钉和螺栓应受力均匀
3.叶轮出口流道与导叶进l3流道的对中性是依各零件的轴向尺寸来保证，流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整;
泵装配完毕后，在未装填料前，用手转动泵转子，检查转子在泵中旋转是否灵活，轴向窜动量是否达规定要求;
检查合格后压入填料，并注意填料环在填料腔的相对位置。
离心泵安装指南
离心泵安装指南介绍离心泵是一种常用的流体输送设备，广泛应用于工业领域。
正确安装离心泵对于保障其正常运行和延长使用寿命非常重要。
本安装指南将详细介绍离心泵的安装步骤和注意事项。
步骤一：位置确定1. 确定离心泵的安装位置，应考虑以下因素：- 泵的操作和维护是否方便。
- 泵的噪音和振动对周围环境和设备的影响。
- 泵的进出口管道布局是否合理。
2. 确保所选择的位置满足以上要求，并具备足够的空间安装和维修离心泵。
步骤二：基础准备1. 准备合适的基础，确保其承受离心泵的重量和振动。
2. 基础应平整、坚固，并符合相关的建筑和安全规范。
3. 在基础上设置好固定螺栓，用于固定离心泵的底座。
步骤三：管道连接1. 根据离心泵的进出口口径和类型，选择合适的管道和接头。
2. 确保管道和接头的质量和尺寸符合设计要求，并使用合适的密封材料。
3. 注意管道的安装方向和坡度，确保流体能够顺利流动而不产生积气或积液。
步骤四：电气连接1. 根据离心泵的电动机要求，进行合适的电气连接。
2. 选择合适的电缆和电缆保护设施，确保电气连接可靠且安全。
3. 注意电气连接的绝缘和防护措施，防止电流泄露和触电事故。
步骤五：试运行和调试1. 在进行试运行之前，检查所有设备和连接是否正常。
2. 充分清洗离心泵和管道，确保无杂质和堵塞。
3. 连接电源并进行试运行，检查泵的运行状态和参数是否正常。
4. 如有异常情况或问题，及时停机检修，确保安全和可靠性。
注意事项- 在安装过程中，严禁将离心泵和进口口径封堵，以防止损坏泵和管道。
- 安装结束后，及时清理施工现场，处理废弃材料和污水。
- 如果需要，定期进行离心泵的维护保养，以延长其使用寿命和维持良好的工作性能。
以上是离心泵的安装指南，希望能对您有所帮助。
如果在安装过程中遇到任何问题，请及时咨询专业人士。
立式多级离心泵安装方法
立式多级离心泵安装方法
1、安装前检查水泵和电机的完好情况。
2、泵安装位置应尽可能靠近水源处。
3、泵与底座直接安装在水泥基础上。
4、将泵安放在基础上垫高30～40毫米(准备充填水泥浆之用)，然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3～5天水泥干涸后，重新校正，待水泥完全干涸后，拧紧地脚螺栓的螺母。
5、安装管路时，进、出水管路均应有各自的支承，确保泵的法兰不会承受过大的管路重量。
6、泵用于有吸程场合，进水管端应装有底阀，并且进出口管路不应有过多弯道，同时水泵不得有漏水、漏
气现象存在。
7、在进口管路上最好装有过滤网，
以防杂质进人叶轮内部。
滤网的有效面积
应是进水管面积的3～4倍，以保证液体
的自由畅通。
8、为了确保水泵维护和使用方便安
全，在泵的进、出口管路上各安装一只调
节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。
9、进口如需扩径连接，应选用偏心异径管道接头。
立式多级离心泵拆卸与组装步骤
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
对立式多级泵进行拆卸的目的是对该泵进行维修、检查及更换已经损坏或是快要损坏的配件。
因此除了对离心泵的日常维护外，对泵的拆卸也是必不可少的，只是拆卸不需要天天进行，频繁的拆卸也会对其他零部件造成磨损的。
但是关于立式多级离心泵拆卸与组装步骤却是有很多的用户不会，为此，上海沈泉管道离心泵厂就为大级整理出了如下内容，以下内容仅供参考。
立式多级离心泵拆卸顺序是：拆除电机，拆除电机支架，拆除泵联器，拆除密封压盖，拆除填料或机封，拆除平衡水管，拆除紧固拉杆，拆除出水段，拆除轴套锁母，拆除滑动轴套，拆除末级叶轮，拆除平键，拆除中段，重复操作直至拆除SG叶轮为止。
组装按相反的顺序操作即可。
注：在对任何泵进行拆装操作之前，一定要关闭电源。
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
若在对泵的拆卸过程中出现其他问题，要及时联系厂家帮助处理。
立式多级离心泵的安装规范
立式多级离心泵的安装规范离心泵的安装规范,离心泵的安装规范(1)离心泵安装前的准备①仔细检查各零件有无损伤，将配合面擦拭干净，并在配合面上重新涂上防锈油。
②仔细检查基础的情况，有关经验表明，混凝土浇注的基础是很好的，如基础为混凝土结构，且以工作缝形式隔开‘，则可使来自各方的振动减小到最小值。
③准备好安装所需的各种工具和起重器械。
(2)离心泵的安装规范①壳体部分的安装在任何情况下，都不能用吸入喇叭Vl作为泵支撑或者用喇叭口作为类似用途。
将泵安装垫板置于基础预留孔内，并在垫板下塞置垫铁，通过调整垫铁，初正垫板水平。
在喇叭口法兰配合面上均匀涂上密封胶，用M30×80的螺柱将喇叭口与外接管a连接起来。
在离心泵安装垫板上放置枕木或其他支撑物，将连接好的外接管a与吸人喇叭口置于枕木或其他支撑物上。
在外接管b下法兰面上均匀涂上密封胶，用螺栓M30×140将外接管b与外接管a连接起来，把此组件置于枕木或其他支撑物上;同样把外接管C与外接管b连接起来置于枕木或其他支撑物上;对好销孔方向，把外接管d与吐出弯管用螺栓M30×140连起来，把外接管d置于枕木或其他支撑物上;支撑板用螺柱M30×85与外接管e连起来，把此组件用螺栓M30×140与外接管d连接起来置于枕木或其他支撑物上。
吊起上述已连接好的壳体，移开支撑物，将泵安装垫板配合面清理干净，并均匀涂上一周密封胶，放下泵壳体，并用地脚螺栓初步将壳体紧固在基础上。
校正泵的水平度，使垫板水平度在0.05/1000以下。
拧紧地脚螺栓，灌浆浇固泵安装垫板。
至此，泵壳部分安装完毕。
②可抽部分的安装 只有在二次灌浆层彻底凝固后才能进行可抽部分的装配。
从主轴a的叶轮端装进两轴套，依次滑过短键槽处，在每个短键槽处装上一根812×54的键，将轴套退回至键位顶住，在每个轴套三螺孔处拧上三个Ml0×化工泵12的螺钉。
将叶轮放置在一人高左右的梁架上，在主轴a下端装上一根845×270的键，在主轴a的另一端拧上M48的吊环螺钉，将主轴a吊至叶轮上方，放下主轴a，使主轴a穿过叶轮的主轴孔，在主轴a和叶轮上装上叶轮锁环，用4组M24×60的螺栓、弹簧垫圈将叶轮锁环固定在叶轮上，然后吊起组装好的部件放人叶轮室中。
立式多级离心泵安装使用说明书
立式多级离心泵安装使用说明书系列: MVA, MVS代斯米泵业技术有限公司电话: +45 96 32 81 11传真: +45 98 17 54 99邮件: ***************网站: 说明书: T1536 语言:中文版本:A1(03/20)目录1手册说明 (4)1.1前言 (4)1.2图标和符号 (4)2担保 (5)2.1 担保条款 (5)3产品 (6)3.1 产品介绍 (6)3.2 型号说明 (6)3.3 机械密封代号 (6)3.4 额定电流 (7)4安全与环境 (8)4.1通用 (8)4.2用户 (8)4.3安全措施 (8)4.4安全保护措施 (8)4.5环境方面 (9)5用途及使用范围 (10)5.1产品特点 (10)5.2用途 (10)5.3使用范围 (10)5.4工作介质 (10)6技术参数 (11)6.1环境温度 (11)6.2液体温度 (11)6.3最小进口压力的计算方法 (11)6.4压力与温度 (12)6.5电气参数 (12)6.6电机起/停次数 (12)6.7尺寸及重量 (12)6.8噪音等级 (12)7安装及使用前注意事项 (13)7.1安装时请按照以下事项操作，以免损坏泵 (13)7.2启动泵前检查 (14)7.3启动步骤 (15)8性能参数 (16)9保养 (17)10运输储存 (18)10.1运输 (18)10.2存储 (18)11故障解决 (19)12尺寸图 (21)13爆炸图 (29)1 手册说明1.1 前言本手册包含了正确、可靠和有效操作及使用产品的重要信息。
遵守操作说明对于确保产品的可靠性和较长的使用寿命以及避免任何风险都是至关重要的。
本章包含关于本手册和一般安全的信息。
以下章节提供了关于产品的正常使用、安装、维护和修理的信息。
•熟悉手册内容。
•准确地遵循指示和说明。
•按照手册，永远不要改变操作要求的顺序。
•将本手册或本手册的副本放在产品附近的固定位置，以便所有操作人员都能使用。
立式离心泵安装方法
立式离心泵安装方法一、引言立式离心泵是一种常用的工业设备，广泛应用于给排水系统、空调系统、冷却循环系统等领域。
正确的安装方法对于保证离心泵的正常运行和使用寿命具有重要意义。
本文将详细介绍立式离心泵的安装方法。
二、安装前的准备工作1. 确定安装位置：根据设备的使用要求和工作环境条件，选择一个稳定、通风、无振动和无腐蚀性气体的场所进行安装。
2. 检查设备和配件：仔细检查立式离心泵及其配件的数量、型号和规格是否与购买订单一致，是否有损坏或缺陷。
3. 准备安装工具：根据安装图纸和要求，准备好所需的安装工具和测量仪器。
三、安装步骤1. 安装底座：根据设备的尺寸和重量，选择适当的底座，并确保底座的平整度和稳定性。
将底座固定在安装位置上，使用水平仪进行校正，保证底座水平。
2. 安装驱动装置：根据设备的要求，安装正确的电机或其他驱动装置。
在安装电机时，应根据电机的安装要求确定正确的安装方式，如法兰连接或扭矩螺栓连接。
3. 安装进出口管道：根据设备的进出口尺寸和位置，安装相应的进出口管道。
在安装过程中，要注意管道的布置和固定，保证管道与设备的连接牢固、密封性好。
4. 安装支架和支撑装置：根据设备的尺寸和重量，安装相应的支架和支撑装置，以确保设备的稳定性和安全性。
5. 安装附件和配件：根据设备的要求，安装相应的附件和配件，如阀门、压力表、温度传感器等。
在安装过程中，要根据设备的连接方式和规范进行正确的连接和固定。
6. 连接电气和控制系统：根据设备的要求，连接正确的电气和控制系统。
在连接过程中，要确保电气线路正确接地，控制系统的参数设置正确。
四、安装后的调试和检查1. 检查设备和管道的连接是否牢固，是否存在漏水或渗漏现象。
2. 检查电气和控制系统的接线是否正确，各项仪表和指示灯是否正常工作。
3. 进行设备的空载试运行和负载试运行，观察设备的运行状态和性能指标是否符合要求。
4. 检查设备的噪音和振动是否在允许范围内，如有异常情况要及时排除。
多级 立式 离心泵 使用说明
多级立式离心泵是一种常用的工业设备，广泛应用于供水、加压输送、供暖、空调等领域。
在使用多级立式离心泵时，需要遵守一定的操作规程和注意事项，以确保设备的安全运行和有效工作。
下面将针对多级立式离心泵的使用说明进行详细介绍。
一、设备介绍1. 多级立式离心泵是一种由进口轴承、轴封、泵体、叶轮等部件组成的泵类设备。
它具有高效节能、流量大、扬程高等特点，适用于中小型工业和民用建筑的供水和水循环系统。
2. 多级立式离心泵可根据用户的需求选择不同的材质，例如不锈钢、铸铁、铜等，以适应不同的工作环境和介质。
3. 设备采用了先进的结构设计和制造工艺，确保了设备的稳定性和可靠性。
多级立式离心泵的安装、使用、维护都比较简便。
二、操作规程1. 在启动多级立式离心泵之前，需要先检查设备的电源接线是否牢固，电机是否正常接地。
2. 启动时，应按照设备的操作说明书操作，以免因操作不当引起损坏或事故。
3. 注意监测设备的电流、电压和运行声音，确保设备的正常运行状态。
三、设备维护1. 定期检查设备的轴承、轴封、叶轮等部件的磨损情况，发现问题及时更换。
2. 维护人员应具备一定的机械和电气知识，能够及时发现和处理设备的故障。
3. 在设备不使用时，需要及时清洗泵体内部的介质并进行防腐处理，以延长设备的使用寿命。
四、安全注意事项1. 在使用多级立式离心泵时，需保持设备周围的清洁和整洁，避免进入异物影响设备的正常工作。
2. 禁止在设备运行中进行维修和保养操作，以免发生危险。
3. 正确操作设备，避免超负荷运行，以免损坏设备和降低设备的寿命。
五、环保要求1. 多级立式离心泵使用过程中，需要注意减少设备的能耗和杜绝泄漏现象。
2. 设备使用寿命结束后，应按照环保要求进行处理，避免对环境造成污染。
六、结语通过以上介绍，我们对多级立式离心泵的使用说明有了更加全面的了解。
在实际操作中，我们需要严格依照设备的说明书和操作规程来进行操作，从而确保设备的正常运行和安全工作。
离心泵安装要求标准
离心泵安装要求标准
离心泵安装要求标准包括以下几个方面：
1. 基础要求：离心泵的基础应牢固稳定，并应符合设计要求。
基础表面应平整，无裂纹、变形等现象。
2. 进出口管道要求：离心泵的进出口管道应与泵的接口匹配，并应保持水平或垂直。
进口管道应无泄漏、无阻塞，出口管道应无弯曲、无受压现象。
3. 支撑和固定要求：离心泵在安装时需要支撑和固定，以防止其移动或倾斜。
支撑和固定方式应符合设计要求，并应确保泵体在运行时稳定可靠。
4. 密封要求：离心泵的密封应严密，无泄漏现象。
密封材质应与输送介质相容，并应符合设计要求。
5. 润滑要求：离心泵的润滑系统应完好，润滑剂应清洁无杂质。
润滑剂的种类和数量应符合设计要求，并应定期更换。
6. 冷却要求：离心泵的冷却系统应完好，冷却水应清洁无杂质。
冷却水的水压和流量应符合设计要求，并应定期检查和维护。
7. 安全保护要求：离心泵应有完善的安全保护装置，如压力表、温度计、过载保护装置等。
安全保护装置应定期检查和维护，以保证其正常运行和可靠性。
8. 操作要求：离心泵的操作人员应经过专业培训，并应熟悉泵的结构、性能和操作规程。
操作人员应严格按照操作规程进行操作，
并应随时注意泵的运行状态和润滑情况。
9. 维护要求：离心泵应定期进行维护和检修，以保证其正常运行和使用寿命。
维护和检修时应按照规定程序进行，并应使用合适的工具和备件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
立式多级离心泵的安装规范
离心泵的安装规范,离心泵的安装规范
(1)离心泵安装前的准备
①仔细检查各零件有无损伤，将配合面擦拭干净，并在配合面上重新涂上防锈油。
②仔细检查基础的情况，有关经验表明，混凝土浇注的基础是很好的，如基础为混凝土结构，且以工作缝形式隔开‘，则可使来自各方的振动减小到最小值。
③准备好安装所需的各种工具和起重器械。
(2)离心泵的安装规范
①壳体部分的安装在任何情况下，都不能用吸入喇叭Vl作为泵支撑或者用喇叭口作为类似用途。
将泵安装垫板置于基础预留孔内，并在垫板下塞置垫铁，通过调整垫铁，初正垫板
水平。
在喇叭口法兰配合面上均匀涂上密封胶，用M30×80的螺柱将喇叭口与外接管a连接起来。
在离心泵安装垫板上放置枕木或其他支撑物，将连接好的外接管a与吸人喇叭口置于枕木或其他支撑物上。
在外接管b下法兰面上均匀涂上密封胶，用螺栓M30×140将外接管b与外接管a连接起来，把此组件置于枕木或其他支撑物上;同样把外接管C与外接管b连接起来置于枕木或其他支撑物上;对好销孔方向，把外接管d与吐出弯管用螺栓M30×140连起来，把外接管d置于枕木或其他支撑物上;支撑板用螺柱M30×85与外接管e连起来，把此组件用螺栓M30×140与外接管d连接起来置于枕木或其他支撑物上。
吊起上述已连接好的壳体，移开支撑物，将泵安装垫板配合面清理干净，并均匀涂上一周密封胶，放下泵壳体，并用地脚螺栓初步将壳体紧固在基础上。
校正泵的水平度，使垫板水平度在0.05/1000以下。
拧紧地脚螺栓，灌浆浇固泵安装垫板。
至此，泵壳部分安装完毕。
②可抽部分的安装 只有在二次灌浆层彻底凝固后才能进行可抽部分的装配。
从主轴a的叶轮端装进两轴套，依次滑过短键槽处，在每个短键槽处装上一根812×54的键，将轴套退回至键位顶住，在每个轴套三螺孔处拧上三个Ml0×化工泵12的螺钉。
将叶轮放置在一人高左右的梁架上，在主轴a下端装上一根845×270的键，在主轴a的另一端拧上M48的吊环螺钉，将主轴a吊至叶轮上方，放下主轴a，使主轴a穿过叶轮的主轴孔，在主轴a
和叶轮上装上叶轮锁环，用4组M24×60的螺栓、弹簧垫圈将叶轮锁环固定在叶轮上，然后吊起组装好的部件放人叶轮室中。
用M20×50的螺柱将橡胶导轴承装于导叶体下端，同时用M20×75的螺柱将内接管a、橡胶导轴承与导叶体上端连接起来，吊起此组件至主轴a的上方，穿过主轴a，慢慢放下，用M30×80的螺柱将导叶体和叶轮室连接起来。
装配上述组件时，在各配合面须涂机械密封胶。
吊起主轴a组件置于多级离心泵泵壳内，并将其支撑在枕木上，并在主轴a上端装上-B45×230的键。
在主轴b装轴套部位处装上一Bl2×54的键，装上轴套，下端装上一B45×230的键，将套筒联轴器直立于一平台上，使带有4个螺孔的一端朝下。
将主轴b吊起至套筒联轴器上方，慢慢放下，使轴从套筒联轴器内孔穿过，将套筒联轴器顺轴上推，直至露出键为止，并在联轴器外圆上拧上两个固定螺钉，将其固定于轴上。
将主轴b吊至主轴a上方，两轴对中，将连接卡环装于轴上，松开联轴器上的固定螺钉，使其缓缓下落并滑过连接卡环至止推卡环位置上，并与止推卡环用Ml2×40的螺栓连接起来。
与此同时，把内接管b与内接管a用螺栓M20×7 5连起来。
轴承支架用螺柱M20×7 5与导轴承连接起来，吊起轴承支架穿过主轴b，与内接管b用M20×5 0的螺柱连接。
在主轴C装轴承部位处装一812×54的键，在装填料轴套部位也装上一Bl2×54的键，装上填料轴套及轴套螺母并在另一端装上一B45×300的键。
用三个Ml2×12的螺钉将轴套螺母紧固在轴上。
同主轴b与主轴a的方法，把主轴C与主轴b连起来。
吊起轴连接件，移开枕木，放人外接管a内，注意使叶轮室的防转块卡在外接管的防转槽内，以防开车时的旋转。
至此，可抽部分安装完毕。
③泵盖板、导流片接管、导流片、填料部件的安装 将泵盖板与导流片、导流片接管连接好，用行车将导流片组件吊至主轴C上方，调整好导流片的方向，穿轴放下，用一组M30×95的螺柱将泵盖板与支撑板连起来。
将上橡胶导轴承用螺柱Ml 6×45装进填料函体的轴承腔中，用行车吊起至主轴C上方，穿轴放人导流片接管上填料函体腔内，用一组M24×60的螺柱将填料函体连接在泵盖板上。
泵联轴器的安装：在主轴C的上部装上泵联轴器和轴端调整螺母。
④电动机支座和电机的安装 将电机支座吊至泵支撑板上方，用M30×95的螺柱将其与
泵支撑板连接起来，电机支座安装好后，在电机支座法兰面打水平度，水平度允差为
0.O5/1O00。
填料函内泵轴的对中：用楔形块在填料函体内调整泵轴中心与泵中心重合，径向允差为
0.05mm。
泵、电机轴的对中：参照电机的安装使用说明书，装好电机联轴器及电机。
人工转动电机轴，用百分表测量电机联轴器的径向跳动，其径向允差为0.05mm。
电机与泵轴对中：在泵联轴器上安装百分表，用手转动电机轴，并移动电机直至跳动在0.05 mm以内。
电机与泵轴对中之后，用螺栓将电机固定在电机支座上，并用定位销定位。
⑤转子间隙的调整 泵转子正确提升高度打印在泵标牌上，启动泵之前，必须检查转子提升高
度的正确性。
判断转子是否已落在极下位置;卸下泵联轴器与轴端调整螺母之间的连接螺栓;旋转轴端调整螺母直至上端面与电机联轴器法兰面贴紧;向下旋转轴端调整螺母，使转子高度提升4.5ram，若泵联轴器与轴端调整螺母的螺孔位置不合，则应继续向下旋转轴端调整螺母，直至两螺栓孔重合。
装上联轴器、轴端调整螺母之间的连接螺栓，对角交替地逐渐上紧螺母，最后用500-600N.m的力矩拧紧其连接螺母。
⑥填料的安装 泵发货运输时，填料并不装入填料函内，而是将一整组填料装在一个小箱内和泵一起发运。
正确地安装填料是泵高效运转的必要条件，注意以下说明：取下填料压盖，清理干净填料函;每次将一环填料装进填料函内，并确保填料落在正确的位置;各环填料的切口位置要错开放置，当最后一环填料装进时，再装上填料压盖，均匀地拧紧螺母直至齐平，然后松开螺母，再复紧到“指紧”程度。
泵启动之后，泄漏量可通过调节填料压盖螺母来控制，此操作建议缓慢地进行，每次调一点点，直至调到合适的泄漏量为止。
⑦最终检测 按上述步骤安装好后，通过斜面间隙值再次检查叶轮室是否安装到位，到位后按转子提升高度提升泵转子部分，同时检测叶片与叶轮室间隙是否均匀。
至此，泵无需再进行其他方面的检测。
填料压盖绝不能将填料压紧至无水从填料处泄漏的程度。
填料总是需要有一定的泄漏水来润滑，消除从填料函处向外的泄漏水流，将导致填料烧毁，擦伤轴套，并可能卡死转子。
