多级离心泵型式及原理介绍(1)

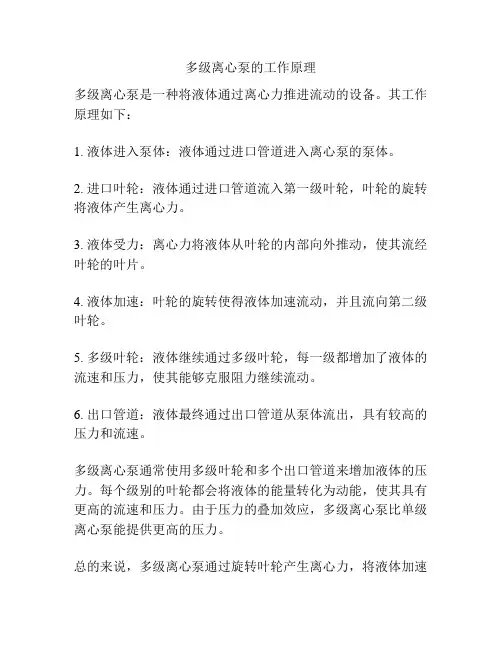

多级离心泵的工作原理
多级离心泵的工作原理
多级离心泵是一种将液体通过离心力推进流动的设备。
其工作原理如下：
1. 液体进入泵体：液体通过进口管道进入离心泵的泵体。
2. 进口叶轮：液体通过进口管道流入第一级叶轮，叶轮的旋转将液体产生离心力。
3. 液体受力：离心力将液体从叶轮的内部向外推动，使其流经叶轮的叶片。
4. 液体加速：叶轮的旋转使得液体加速流动，并且流向第二级叶轮。
5. 多级叶轮：液体继续通过多级叶轮，每一级都增加了液体的流速和压力，使其能够克服阻力继续流动。
6. 出口管道：液体最终通过出口管道从泵体流出，具有较高的压力和流速。
多级离心泵通常使用多级叶轮和多个出口管道来增加液体的压力。
每个级别的叶轮都会将液体的能量转化为动能，使其具有更高的流速和压力。
由于压力的叠加效应，多级离心泵比单级离心泵能提供更高的压力。
总的来说，多级离心泵通过旋转叶轮产生离心力，将液体加速
并推动到更高的压力水平。
这使得多级离心泵非常适用于需要液体在较长距离和较大高度上输送的情况，例如给水、排水、供暖、空调等系统。
多级离心泵基础结构
四、多级离心泵的拆卸
（二）多级离心式水泵拆卸的注意事项 ①在开始拆卸以前，应将泵内介质排放彻底。若是腐蚀性介质，排放后应再用清水清洗。 ②在拆卸时，应将拆下的各段外壳、叶轮、键等零件按顺序排好、编号，不能弄乱，在回装时一般按原顺序回装。
二、多级离心泵结构
（一）多级离心泵的工作原理与结构 1.多级离心泵的用途
多级离心泵除具有单级离心泵的优点外，它最大的特点就是扬程高。多级离心泵的用途十分广泛， 例如：化肥生产中，用多级离心泵将氨水打入碳化塔，由氨水吸收加压氮氢混合气中的二氧化碳，生产 出碳酸氢铵；锅炉的给水等。
二、多级离心泵的工作原理与结构
四、多级离心泵的拆卸
（一）多级离心式水泵的拆卸 2.分段式多级离心泵的拆卸顺序与方法 ①将泵与系统分离 ②拆卸机座螺栓 ③拆卸轴承 ④拆卸轴封 ⑤拆卸平衡盘
四、多级离心泵的拆卸
（一）多级离心式水泵的拆卸 2.分段式多级离心泵的拆卸顺序与方法 ⑥长杆螺栓的拆卸
四、多级离心泵的拆卸
（一）多级离心式水泵的拆卸 2.分段式多级离心泵的拆卸顺序与方法 ⑦拆卸尾段蜗壳 ⑧拆卸尾段叶轮 ⑨拆卸中段 ⑩拆卸中段和首段
三、多级离心泵的操作规程
（三）多级离心泵的安全操作规程 3.停泵 （1）在停车前应先关闭压力表和真空表阀门，再将排水阀关闭； （2）切断电源； （3）待泵冷却后，关闭吸入阀、冷却水、机械密封冲洗水等； （4）放尽泵内液体，以防在寒冷季节结冰，冻裂泵体； （5）做好清洁工作。
三、多级离心泵的操作规程
12
3
45
6
平衡盘法平衡装置示意图 1.平衡管；2.平衡室；3.平衡盘头 ；4.平衡盘；5.泵轴；6.尾盖
多级离心泵工作原理是什么

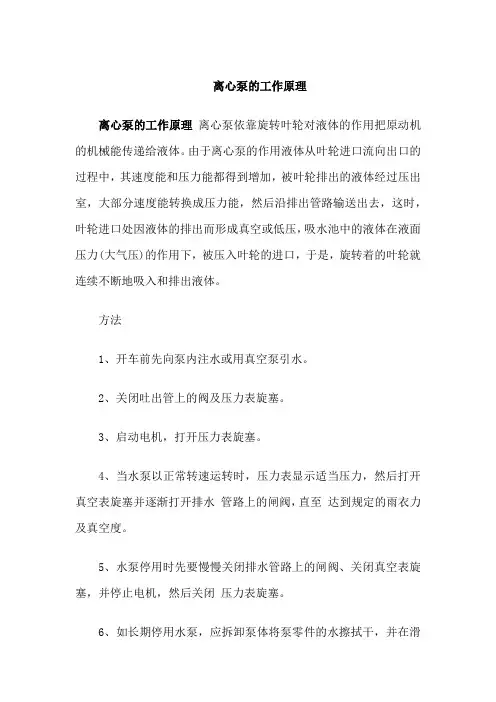

离心泵的工作原理
离心泵的工作原理离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。
由于离心泵的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸水池中的液体在液面压力(大气压)的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。
方法
1、开车前先向泵内注水或用真空泵引水。
2、关闭吐出管上的阀及压力表旋塞。
3、启动电机，打开压力表旋塞。
4、当水泵以正常转速运转时，压力表显示适当压力，然后打开真空表旋塞并逐渐打开排水管路上的闸阀，直至达到规定的雨衣力及真空度。
5、水泵停用时先要慢慢关闭排水管路上的闸阀、关闭真空表旋塞，并停止电机，然后关闭压力表旋塞。
6、如长期停用水泵，应拆卸泵体将泵零件的水擦拭干，并在滑
动面上涂上以防锈油妥善保存。
7、水泵运转时应经常检查水泵及电机轴承温度，不得超过外界温度35℃，其极限温度不得大于75℃。
8、在轴承体内时常驻要注意加油。
9、随时调整填料压盖的松紧程度，正常漏水以点滴为宜。
10、运转过程中如发生噪音或异常的声音时，应立即停车检查。
多级离心泵工作原理是什么
多级离心泵是将具有同样功能的两个以上的离心泵泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。
多级离心泵的意义在于提高设定压力。
1、多级离心泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
2、多级离心泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
4、多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
6、高效节能，外形美观。
7、注50口径以上内件铸件成形。
适用范围：多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。
DG型泵供输送不含固体颗粒、温度不高于105℃的清水或物理化学性质类似于清水的液体，用于锅炉给水或输送热水或类似热水的介质。
MD型泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其它污水，被输送介质的温度不高于80℃，适于钢铁厂、矿山排水、污水输送等场合。
DF型泵供输送温度为-20℃～105℃，不含固体颗粒，有腐蚀性的液体。
DY型泵用于输送不含固体颗粒，温度为-20℃～150℃，粘度小于120厘沲的油类和石油产品。
以上各型泵的进口允许压力均不超过0.6MPa。
注意事项：1、多级离心泵启动前检查润滑油的名称、型号、主要性能和加注数量是否符合技术文件的要求；轴承润滑系统、密封系统和冷却系统是否完好，轴承的油路、水路是否畅通；盘动泵的转子1～2转，检查转子是否有摩擦或卡住现象；在联轴器附近或皮带防护装置等处，是否有妨碍转动的杂物；泵、轴承座、电动机的基础地脚螺栓是否松动；泵工作系统的阀门或附属装置均应处于泵运转时负荷最小的位置，应关闭出口调节阀；启动多级离心泵，看其叶轮转向是否与设计转向一致，若不一致，必须使叶轮完全停止转动并调整电动机接线后，方可再启动。
多级离心泵结构原理
多级离心泵结构原理今天来聊聊多级离心泵结构原理的事儿。
大家都见过高楼大厦里的供水系统吧，水得从一楼送到几十层楼高的地方，这水压可不能小。
这多级离心泵呢，就像是高楼供水里的大力士。
我一开始接触多级离心泵结构原理的时候，也是一头雾水。
这多级离心泵啊，从外面看就是个长长的家伙，它的工作原理可有点像接力赛跑。
咱们先了解一下它的结构。
它有很多个叶轮，就好比是接力赛中的多个运动员。
这些叶轮串联在一起，一个接着一个地给水流施加能量。
打个比方吧，这就像是一群人把货物从一个地方传到很远的地方，每个人都用点力，慢慢地货物就到目的地了。
这些叶轮也是，每个叶轮都对水做功，让水的压力一步步增大，能量一步步增高。
最前面的叶轮先把水吸进来，然后转动时对水施加压力，水就被推向后面的叶轮。
这样一个传一个，水的压力就会达到很高的值。
有意思的是，多级离心泵除了叶轮这个关键部分，还有泵轴，它就像是整个接力队伍的跑道，叶轮一个个有序地在它上面排列，确保水能够按照预定的“接力路线”流动。
还有泵体，就像是这些运动员活动的场地，给整个运行提供了一个空间。
实际应用案例可太多了。
比如说在一些大型的化工厂里，需要把化学原料从一个容器抽到很高的反应塔上去，多级离心泵就发挥着不可或缺的作用。
在矿井排水的时候，那些很深的矿井里的水要排出来，也得依靠多级离心泵强大的扬程能力（扬程就是泵能把水送多高的能力哦，这是个对多级离心泵很重要的性能指标）。
说到这里，你可能会问，那这么多叶轮，每个叶轮要怎么设计才能更好地传递能量呢？老实说，这其中涉及的流体力学原理很复杂，我也不是完全搞得懂。
不过我理解的就是，叶轮的叶片形状、大小、倾斜角度等等都会影响水的流动方向和速度，就像不同运动员的跑步姿势、步幅会影响接力的效果一样。
咱们还得注意一些事项。
这多级离心泵在运行的时候，因为叶轮高速转动，要是里面有异物进入，就会像有人在接力队伍里捣乱一样，导致叶轮受损、整个泵的性能下降。
所以要保证进入泵体的液体比较干净。

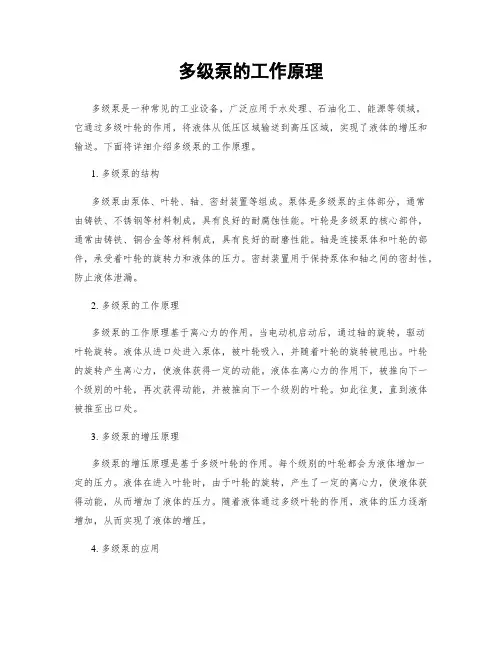

多级泵的工作原理
多级泵的工作原理多级泵是一种常见的工业设备，广泛应用于水处理、石油化工、能源等领域。
它通过多级叶轮的作用，将液体从低压区域输送到高压区域，实现了液体的增压和输送。
下面将详细介绍多级泵的工作原理。
1. 多级泵的结构多级泵由泵体、叶轮、轴、密封装置等组成。
泵体是多级泵的主体部分，通常由铸铁、不锈钢等材料制成，具有良好的耐腐蚀性能。
叶轮是多级泵的核心部件，通常由铸铁、铜合金等材料制成，具有良好的耐磨性能。
轴是连接泵体和叶轮的部件，承受着叶轮的旋转力和液体的压力。
密封装置用于保持泵体和轴之间的密封性，防止液体泄漏。
2. 多级泵的工作原理多级泵的工作原理基于离心力的作用。
当电动机启动后，通过轴的旋转，驱动叶轮旋转。
液体从进口处进入泵体，被叶轮吸入，并随着叶轮的旋转被甩出。
叶轮的旋转产生离心力，使液体获得一定的动能。
液体在离心力的作用下，被推向下一个级别的叶轮，再次获得动能，并被推向下一个级别的叶轮。
如此往复，直到液体被推至出口处。
3. 多级泵的增压原理多级泵的增压原理是基于多级叶轮的作用。
每个级别的叶轮都会为液体增加一定的压力。
液体在进入叶轮时，由于叶轮的旋转，产生了一定的离心力，使液体获得动能，从而增加了液体的压力。
随着液体通过多级叶轮的作用，液体的压力逐渐增加，从而实现了液体的增压。
4. 多级泵的应用多级泵广泛应用于各个领域。
在水处理领域，多级泵常用于供水系统、循环系统、给排水系统等。
在石油化工领域，多级泵常用于原油输送、炼油过程中的压力增加等。
在能源领域，多级泵常用于热力发电、核电站等。
总结：多级泵通过多级叶轮的作用，将液体从低压区域输送到高压区域，实现了液体的增压和输送。
它的工作原理基于离心力的作用，每个级别的叶轮都会为液体增加一定的压力。
多级泵广泛应用于水处理、石油化工、能源等领域。
多级离心泵知识介绍
机械密封主要是将较易泄漏的轴向密封改为不易泄漏的端面密 封。当轴转动时，带动了弹簧座、弹簧压板、动环等零件一起转 动，由于弹簧力的作用使动环紧紧压在静环上。轴旋转时，动环 与轴一起旋转，而静环则固定在座架上静止不动，这样动环与静 环相接触的环形密封面阻止了介质的泄漏。
多级离心泵
工图作形原工理图作形概结述构介完绍成情辅况助设工备作不启足停操明作年计划
17
多级离心泵
工图作形制原绘工理图作形制概结绘述构介完绍成情辅况助设工备作不启足停操明作年计划
泵的启停及运行
2、运转中的维护 ① 检查当进水温度为158℃时，进水压力不低于0.65MPa。 ② 检查出水压力。 ③ 检查平衡压力（一般不高于进水压力0.3MPa） ④ 轴承回油温度不超过70℃ ⑤ 根据轴向位移指示器观察水泵转子的位置，当转子位移大于1.5-2mm时，要调整平衡装置，检查各部平衡间隙。 ⑥ 检查油箱中的油位，第一次运行200小时后全部放尽润滑油，更换新油。以后每隔1000小时更换一次。换油时整个润滑区（
多级离心泵
工图作形原工理图作形概结述构介完绍成情辅况助设工备作不启足停操明作年计划
轴承部分 径向轴承是多油楔滑动轴承，它可以在两个转向下工作，泵的吸入侧和吐出侧轴承可以互换，轴
承采用压力油强制润滑。油通过轴承体上的孔和轴瓦上的孔流入轴瓦内的油槽。 推力轴承
推力轴承装在吐出端径向轴承的后面，可以承受两个方向的轴向载荷，限定泵转子在轴向的位置 。推力轴承能够承受平衡装置未能完全平衡的残余轴向力。推力轴承采用强制润滑，润滑油通过节流 孔进入推力盘和扇形块之间，径向流入推力轴承的两个摩擦表面，再进入轴承体与径向轴承的润滑油 一起回到回油母管。
多级离心泵
工图作形原工理图作形概结述构介完绍成情辅况助设工备作不启足停操明作年计划
多级离心泵 型式与基本参数
多级离心泵型式与基本参数多级离心泵是一种常见的工业设备，广泛应用于液体输送领域。
本文将介绍多级离心泵的型式和基本参数，并对其工作原理和应用进行探讨。
一、型式和基本参数多级离心泵是由多个离心泵级联而成的泵，适用于输送高扬程液体。
其型式和基本参数主要包括以下几个方面：1. 型式：多级离心泵的型式根据叶轮布置可分为两种类型：轴向分离式和径向分离式。
轴向分离式多级离心泵的各级叶轮沿轴向排列，流体在泵内呈轴向流动；径向分离式多级离心泵的各级叶轮沿径向排列，流体在泵内呈径向流动。
2. 叶轮数量：多级离心泵的叶轮数量决定了其扬程能力。
一般来说，叶轮数量越多，扬程能力越高。
常见的叶轮数量有2、3、4、5个等。
3. 叶轮直径：叶轮直径是多级离心泵的重要参数之一。
叶轮直径越大，泵的扬程能力越高。
叶轮直径的选择需要综合考虑泵的使用场合和输送液体的特性。
4. 流量：流量是指泵每单位时间内输送的液体体积。
多级离心泵的流量大小取决于泵的转速、叶轮直径和叶轮数量等因素。
5. 扬程：扬程是指泵能够克服的液体静压力差。
多级离心泵的扬程能力取决于泵的叶轮数量、叶轮直径、转速等因素。
二、工作原理多级离心泵的工作原理是利用叶轮的旋转产生离心力，使液体产生压力，从而实现液体的输送。
当泵启动后，电机驱动叶轮高速旋转，液体被叶轮吸入并加速，然后被叶轮的离心力推出，产生一定的压力。
多级离心泵的特点是在泵体内设置多个叶轮，每个叶轮都对液体进行一次加速和压力增加，从而实现高扬程的输送。
三、应用领域多级离心泵广泛应用于各个工业领域，特别是需要输送高扬程液体的场合。
其主要应用领域包括以下几个方面：1. 石油化工：多级离心泵在石油化工行业中用于输送原油、炼油产物、化工原料和成品油等。
2. 电力工程：多级离心泵在电力工程中用于输送循环水、冷却水和给水等。
3. 钢铁冶金：多级离心泵在钢铁冶金行业中用于输送冷却水、循环水、工艺水和废水等。
4. 污水处理：多级离心泵在污水处理领域中用于输送污水、污泥和废水等。
多级离心泵型式及原理介绍
蜗壳式多级泵主要零件
密封环的主要作用是保护泵体、泵盖、叶轮，减小级间泄漏、高 压区向低压区的泄漏，形成液膜，起径向支撑作用
蜗壳式多级泵主要零件
轴套、衬套的联合主要作用是保护泵体、泵盖、轴、机封，减小 高压区向低压区的泄漏，形成液膜，起径向支撑作用
蜗壳式多级泵主要零件
节流环的主要作 用是节流，提高 机封冷却液的冲 洗、冷却效果
双层壳体泵
适用范围:吸入范围 DS=8~500mm,Q=1~35m3/s,H=1000~3000m.转速 2950~8000/min.
特点:泵体是双层结构，在内外壳体的空间充满保持压出压力的 高压水。这样，内壳体仅受外压，在流体压力作用下泵体结合密 封 性很好。外壳体承受等于压出压力的内压，而且，因为是单纯 的圆筒形，设计、制造、检修都很方便。
多级泵原理
有压的液体再沿级间出 水流道进入下一级叶轮 进口，第二级叶轮继续 对液体做功，再次增加 液体的压能，如此反复， 直至末级叶轮，最后经 压出室排出泵外。流量 不变，扬程叠加。
多级离心泵的典型结构
1、蜗壳式多级泵（卧式） 2、节段式多级泵（立式、卧式） 3、筒式（双壳体、卧式）
蜗壳式多级泵
节段式多级离心泵
适用范围:吸入范围 DS=100~350MM,Q=5~350m3/h,H=10~3500 m.
特点:结构简单,制造方便.
用途:锅炉给水、自来水、工业用水、农用灌溉、消防 水、矿山排水。
结构：这种泵在所需级数叶轮、中段（导叶）的两端 装吸入段及排出段，然后把这些零件用穿杠把紧。泵 的两端装轴承，轴向力用叶轮上的平衡孔、平衡鼓、 平衡盘以及对称布置叶轮等方法平衡。采用平衡盘结 构一般不装止推轴承，扬程小于700m的泵可采用平 衡孔或者背叶片平衡轴向力。液体中含杂质或频繁起 动的场合可采用对称布置叶轮平衡轴向力方法，除此 之外，广泛采用平衡盘或平衡鼓结构。
多级泵的工作原理
多级泵的工作原理引言概述：多级泵是一种常用的水泵类型，它具有多个级别的叶轮，可以提供更高的扬程和流量。
本文将详细介绍多级泵的工作原理，包括其结构和工作过程。
一、多级泵的结构1.1 主体结构多级泵的主体由泵体、叶轮、轴承和密封件组成。
泵体是多级泵的外壳，通常由铸铁或者不锈钢制成，具有良好的耐腐蚀性能。
叶轮是多级泵的核心部件，由多个叶片组成，叶片的数量和形状决定了泵的性能。
轴承支撑叶轮的旋转，并通过轴向力将流体推向下一级叶轮。
密封件用于防止泵体与轴之间的泄漏。
1.2 多级结构多级泵的叶轮通常分布在同一轴线上，并通过轴连接。
每一个叶轮都有自己的进口和出口，形成一个独立的级别。
流体从低压级别的进口进入第一级叶轮，然后经过叶轮的旋转，被推向下一个级别。
这样，流体在多个级别中逐渐增加压力和流量。
1.3 控制系统多级泵通常配备控制系统，以便根据需要调整泵的运行状态。
控制系统可以根据流体需求自动调节泵的转速，以达到所需的流量和扬程。
此外，控制系统还可以监测泵的运行状况，并在浮现故障时发出警报。
二、多级泵的工作过程2.1 进水过程当多级泵开始运行时，泵体内的流体被吸入泵的进口。
进水口通常位于泵的底部，通过吸力作用将流体吸入泵体。
2.2 叶轮旋转一旦流体进入泵体，它将进入第一级叶轮。
叶轮的旋转由机电驱动，通过轴向力将流体推向下一级叶轮。
每一个叶轮的旋转都会增加流体的压力和流量。
2.3 出水过程流体在多级叶轮的作用下逐渐增加压力和流量，最终从泵的出口排出。
出水口通常位于泵体的顶部，流体通过压力差被推出泵体。
三、多级泵的优势3.1 高扬程多级泵由于具有多个级别的叶轮，可以提供更高的扬程。
这使得多级泵在需要输送水或者其他液体到较高高度的应用中非常实用。
3.2 大流量多级泵的多级结构使得它能够提供较大的流量。
这使得多级泵在需要大量流体输送的应用中非常适合，如供水系统或者工业生产过程。
3.3 稳定性和可靠性多级泵的结构稳定，叶轮间的流体流动是逐级增加的，这使得多级泵具有较高的稳定性和可靠性。
多级离心泵的工作原理
多级离心泵的工作原理
多级离心泵是一种常用的流体输送设备，它通过离心力将液体从低压区域输送到高压区域。
多级离心泵由多个叶轮组成，每个叶轮都能增加流体的压力，从而实现多级增压。
下面我们将详细介绍多级离心泵的工作原理。
首先，多级离心泵的工作原理基于离心力的作用。
当电机带动叶轮旋转时，叶轮叶片将液体加速旋转，产生离心力。
根据离心力的原理，液体会沿着叶轮的径向方向移动，并在移动过程中增加动能和压力。
这样，液体就可以被输送到更高的位置或更远的地方。
其次，多级离心泵的工作原理还涉及到多级增压的过程。
多级离心泵通常由多个叶轮组成，每个叶轮都能增加液体的压力。
在多级离心泵中，液体在经过一个叶轮后，会进入下一个叶轮，再次受到离心力的作用，从而增加压力。
通过多级增压的过程，多级离心泵可以实现高效、稳定的液体输送。
另外，多级离心泵的工作原理还包括叶轮的设计和液体的流动。
叶轮的设计对于泵的性能至关重要，合理的叶轮设计可以提高泵的效率和稳定性。
而液体的流动状态也会影响到泵的工作效果，因此在使用多级离心泵时，需要注意液体的流速、流量和流动状态，以确保泵的正常工作。
总的来说，多级离心泵的工作原理是基于离心力的作用和多级增压的过程。
通过合理的叶轮设计和液体流动控制，多级离心泵可以实现高效、稳定的液体输送。
希望通过本文的介绍，读者能对多级离心泵的工作原理有更深入的了解。
离心泵工作原理与结构形式
离心泵工作原理与结构形式一、工作原理工作原理离心泵结构示意2－1－11—吸入室；2—叶轮；3—轴；4—轴封；5—蜗室；6—压出室被送液体经吸入室进入泵内,并充满泵腔,原动机驱动轴带动叶轮旋转,叶轮的叶片带动被送液体与叶轮一起旋转,在离心力的作用下,被送液体由叶轮中心向叶轮边缘流动,其速度(动能)逐渐增大,在流出叶轮的瞬间其速度最大,然后进入蜗室,被送液体速度逐步降低,将大部分动能转换为压力能,再经压出管进一步降低速度,被送液体的压力继续升高,达到需要的压力后将液体压入泵的排出管路。
当液体由叶轮中心流向叶轮边缘后,叶轮中心呈现低压状态,泵外的液体在泵外与叶轮中心部分的压差作用下进入泵内,再由叶轮中心流向液轮边缘。
如此叶轮连续旋转,泵连续地吸入和压出被送液体,完成对液体输送。
只有在泵腔内充满液体时,液体从叶轮中心流向边缘后,在叶轮中心部分才能形成低压区,泵才正常和连续地输送液体。
为此离心泵启动前,必须将泵内充满液体,排净空气，称作灌泵。
二、结构（一）主要结构型式1.卧式单级单吸离心泵卧式单级单吸离心泵在炼油化工生产装置中应用的数量最多,一般用于炼油化工生产的进料泵、回流泵、循环泵和产品泵等。
2.卧式单级双吸离心泵在炼油化工生产中常用作回流泵、塔底泵及冷却塔水泵等。
图2-1-2卧式单级单吸离心泵图2-1-3 卧式单级双吸离心泵1—支撑；2—泵轴；3—托架；4—轴封；5—泵盖；6—叶轮；7—泵壳3.卧式多级离心泵在炼油化工生产中主要用于锅炉和废热锅炉给水泵,高压液氨输送泵, 高压甲铵泵和铜氨液泵等。
4.立式离心泵立式离心泵其安装基础的顶面为 NPSH 计算准面,故可得到较大的NPSHA值,有利于防止汽蚀。
炼油化工生产中,立式离心泵主要用于输送液氨、液态烃( 甲烷、乙烷、乙烯、丙烯等 ),以及液氧、液氮等物料的产品泵、给料泵、塔底泵和回流泵等。
图2-1-4 分段式多级离心泵图2-1-5水平剖分式多级离心泵图2-1-6 筒式多级离心泵5.液下泵液下泵属于立式离心泵的一种(见图2-1-8)。
多级离心泵的结构图及工作原理（文末附详解视频）
多级离心泵的结构图及工作原理（文末附详解视频）从总体上看，多级离心泵是若干个叶轮安装在同一泵轴上，叶轮的外侧是液体导流装置及泵壳。
然而，如何将叶轮组安装在泵体内或者从泵体内取出呢？无外乎两个办法，一个是将泵体及导流装置沿泵轴的轴线水平剖分，使其成为上下两部分，这叫水平剖分式多级离心泵；另一个办法是将泵体及液体导流装置沿泵轴方向在叶轮之间以垂直于泵轴的平面剖切成若干个段，这叫分段式多级离心泵。
图1 水平剖分式多级离心泵结构图1泵盏,2泵体,3轴承体；4-轴套；5一叶轮；6泵轴；7一轴头油泵下面分别对水平剖分式和分段式多级离心泵的结构加以介绍。
1、水平剖分式多级离心泵的结构图1所示为水平剖分式多级离心泵结构图。
这种泵采用蜗壳形泵体，每个叶轮的外围都有相应的蜗室，相当于将几个单级蜗壳泵装在同一根轴上串联工作，所以又叫蜗壳式多级泵。
由于泵体是水平剖分式，吸入口和排出口都直接铸在泵体上，检修时很方便，只需把泵盖取下，即可暴露整个转子，在检修转子时，需将整个转子吊出时，不必拆卸连接管路。
这种泵的叶轮通常为偶数对称布置，大部分轴向力得到平衡，因而不需要安装轴向平衡装置。
水平剖分式多级泵流量范围为450～1500m/h，最高扬程可达1800mHz0。
由于叶轮对称布置，泵壳内有交叉流道，如图2所示，所以它比同性能的分段式多级泵体积大，铸造工艺复杂，泵盖和泵体的定位要求高，在压力较高时，泵盖和泵体的结合面密封难度大。
2、分段式多级离心泵的结构在压力较高时，通常采用分段式多级离心泵。
这种泵是一种垂直剖分多级泵，它有一个前段、一个尾段和若干个中段组成，用四个长杆螺栓连接为一个整体。
安装在泵轴上的叶轮的个数就代表离心泵的级数，中段的每个叶轮配一个导轮，导轮的作用基本上同蜗壳相同，主要是将动能转化为静压能。
叶轮一般为单吸的，吸人口都朝向一个方向。
为了平衡轴向力，在末段后面装有平衡盘，并用平衡管和前段进口相连通。
其转子在工作过程中可以沿轴向左右窜动，靠平衡盘的推力平衡叶轮组的轴向力，将转子维持在平衡位置附近。
多级离心泵的工作原理
多级离心泵的工作原理
多级离心泵是一种将液体通过离心力输送的装置，它由多级离心泵轴、泵体、叶轮、密封装置和驱动装置五部分组成。
工作原理如下：
1. 泵体与泵轴构成泵腔，泵腔内装有多个叶轮，每个叶轮之间由间隔环隔开，形成多个级别。
2. 当泵轴被驱动旋转时，叶轮也随之旋转，液体被吸入泵体内。
3. 在叶轮旋转的作用下，液体被分别带到不同的级别，每个级别的叶轮都将液体吸入并向外辐射离开。
4. 在叶轮的离心力作用下，液体被迫通过泵体的出口管道排出。
5. 在离心力的作用下，液体的压力随着流经叶轮的级数增加而增加，从而达到输送液体的目的。
多级离心泵利用离心力提供了很大的流量和压力，可广泛应用于工业生产、农田灌溉、城市给排水等领域。
同时，多级离心泵的叶轮的数量和尺寸可以根据需求进行调整，以满足不同流量和压力要求的应用。
多级泵的工作原理
多级泵的工作原理引言概述：多级泵是一种常用的工业设备，广泛应用于供水、排水、冷却循环等领域。
它通过多级叶轮的串联，能够提供更高的扬程和更大的流量。
本文将详细介绍多级泵的工作原理，包括多级泵的结构、工作原理、优势以及应用领域。
一、多级泵的结构1.1 主体结构多级泵主要由泵体、叶轮、轴承和密封件等组成。
泵体是多级泵的外壳，通常由铸铁或不锈钢制成，具有良好的耐腐蚀性能。
叶轮是多级泵的核心部件，它由多个叶片组成，每个叶片上都有定子和转子。
轴承用于支撑叶轮和轴，保证泵的正常运转。
密封件则用于防止泵体内的液体泄漏。
1.2 叶轮结构多级泵的叶轮通常采用轴向分段式结构。
每个叶轮都由多个叶片组成，叶片之间通过连接件连接起来。
叶片的角度和形状经过精确设计，以提供最佳的流体动力学性能。
同时，叶片的数量和叶轮的层数也会影响到多级泵的扬程和流量。
1.3 密封结构多级泵的密封结构通常采用机械密封或填料密封。
机械密封是通过机械装置将泵体和轴连接起来，形成密封。
填料密封则是在轴和泵体之间填充密封材料，以防止泵体内的液体泄漏。
不同的密封结构适用于不同的工作条件和介质。
二、多级泵的工作原理2.1 压力增加原理多级泵通过多级叶轮的串联，使液体在每个叶轮之间产生压力增加。
当液体通过叶轮时，叶轮的转动将液体加速，并将动能转化为压力能。
在每个叶轮之间，液体的压力将不断增加，从而实现更高的扬程。
2.2 流体动力学原理多级泵的叶轮和泵体之间形成了一系列的流道，液体通过这些流道流动。
在流动过程中，液体受到离心力和惯性力的作用，产生压力增加。
同时，叶轮的形状和叶片的角度也能够改变液体的流动方向和速度，进一步增加液体的压力。
2.3 能量转换原理多级泵将电能转换为机械能，并进一步转化为液体的压力能。
在泵体内，电动机通过轴驱动叶轮旋转，产生离心力和惯性力。
这些力将液体加速，并将动能转化为压力能。
多级叶轮的串联使得液体的压力能不断增加，从而实现更高的扬程和流量。
多级离心泵的有哪些工作原理呢？
多级离心泵的有哪些工作原理呢？多级离心泵就是根据离心力原理设计的，高速旋转的叶轮叶片带动水转动，将水甩出,从而到达输送的目的。
离心泵有好多种，从使用上可以分为民用与工业用泵；从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等；离心泵分类方法常见的有以下几种方式1按叶轮吸入方式分：单吸式离心泵双吸式离心泵。
2按叶轮数目分：单级离心泵多级离心泵。
3按叶轮构造分：敞开式叶轮离心泵半开式叶轮离心泵封闭式叶轮离心泵。
4按工作压力分：低压离心泵中压离心泵高压离心泵边立式离心泵。
离心泵的工作原理是：离心泵之所以能把水送出去是由于离心力的作用。
水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水快速旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。
水源的水在大气压力（或水压）的作用下通过管网压到了进水管内。
这样循环不已，就可以实现连续抽水。
在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则泵体将不能完成吸液，造成泵体发热，震动，不出水，产生“空转”，对水泵造成损坏。
离心泵产品特点：运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：构造简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承、简易方便。
占地更省：出口可向左、向右、向上三个方向，便管道布置安装，节省空间。
离心泵的构造离心泵的基本构造是由六部分组成的，分别是：叶轮，泵体，泵轴，轴承，密封环，填料函。
1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。
叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、泵体也称泵壳，它是水泵的主体。
多级离心泵工作原理
多级离心泵工作原理
多级离心泵是一种常见的水泵类型，它由多个离心泵级联组成。
多级离心泵的工作原理是利用旋转叶轮的离心力将液体从低压区域输送到高压区域。
首先，通过一个入口管道将液体引入离心泵的第一级。
在第一级离心泵中，一个旋转叶轮从中心向外旋转，创建离心力。
液体随着旋转叶轮的运动被推向离心泵的出口处。
然后，离心泵的出口将液体引导到第二级离心泵中。
在第二级离心泵中，同样使用一个旋转叶轮产生离心力，将液体推向更高的压强。
这样，通过多级离心泵的级联作用，液体在每个级别中逐渐增加了压力。
最后，高压液体通过出口管道被输送到所需的位置或系统。
多级离心泵的主要优点是它可以在需要高压输送的场合下工作。
通过级联多个离心泵，可以增加总的压力扬程。
此外，多级离心泵还具有运行平稳、噪音低、结构简单等优点。
然而，多级离心泵也有一些限制。
首先，它需要较高的功率来提供足够的离心力，这意味着在运行时可能会消耗较多的能量。
同时，由于设计复杂，成本较高，安装和维护相对较为困难。
总体而言，多级离心泵通过离心力的作用将液体从低压输送到
高压，适用于许多工业和建筑应用中。
它的工作原理相对简单，但需要注意选择适当的功率和配置以满足具体需求。
立式多级离心泵工作原理
立式多级离心泵产品概述：DL型立式多级离心泵是我公司根据我国对高层建筑给排水及国家消防局GB6245-98标准开发的新产品. DL型立式多级离心泵由于采用了高效节能的优秀水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求.另外, DL型立式多级离心泵在结构上采用了立式、分段形式，且运转安全、平稳、寿命长、占地面积小、安全维修方便。
立式多级离心泵工作原理：依靠高速旋转的叶轮，液体在惯性离心力作用下获得了能量以提高了压强。
水泵在工作前，泵体和进水管必须罐满水，防止气蚀现象发生。
当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。
水原的水在大气压力（或水压）的作用下通过管网压到了进水管内。
这样循环不已，就可以实现连续抽水。
立式多级离心泵产品用途：DL、DLR型系列泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。
DL型介质使用温度不超过80°C，DLR型介质使用温度不超过120°C。
立式多级离心泵的型号意义：例如：80DL（DLR）×480-泵吸入口公称直径（mm）DL-立式多级分段式离心泵DLR-立式多级分段式热水离心离心泵具有性能范围广泛、流量均匀、结构简单、运转可靠和维修方便等诸多优点，因此离心泵在工业生产中应用最为广泛。
除了在高压小流量或计量时常用往复式泵，液体含气时常用漩涡泵和容积式泵，高粘度介质常用转子泵外，其余场合，绝大多数使用离心泵。
据统计，在化工生产（包括石油化工）装置中，离心泵的使用量占泵总量的70％～80％。
离心泵的工作原理离心泵主要由叶轮、轴、泵壳、轴封及密封环等组成。
一般离心泵启动前泵壳内要灌满液体，当原动机带动泵轴和叶轮旋转时，液体一方面随叶轮作圆周运动，一方面在离心力的作用下自叶轮中心向外周抛出，液体从叶轮获得了压力能和速度能。
多级泵原理说明
多级离心泵原理说明多级泵原理说明多级泵主要由定子、转子、轴承和轴封四大部分组成:1、多级泵定子部分主要由吸入段、中段、吐出段和导叶等组成，有拉紧螺栓将各段夹紧，构成工作室。
D型多级泵泵一般水平吸入，垂直向上吐出；用于是油田注水时，泵进出口均垂直向上。
DG型多级泵出、入口均垂直向上。
2、多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。
轴向力由平衡盘平衡。
3、多级泵轴承主要由轴承体、轴承和轴承压盖等组成，轴承用油脂或稀油润滑。
4、多级泵轴封采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
D型多级泵泵水封水来源于泵内的压力水。
DG型多级泵泵水封水来源于外部供水。
5、多级泵转动泵通过弹性联轴器由原动机直接驱动。
从原动机端看泵，泵为顺时针方向旋转D、DG型多级泵泵是卧式单吸多级节段式离心泵。
供输送清水（含杂质量小于1%，颗粒度小于0.1mm）或物理化学性质类似于水的其它液体。
D型多级泵泵输送介质温度小于80C，适用于矿山排水、油田注水、工厂和城市给、排水等场合。
油田注水泵根据介质的腐蚀性，泵采用不同的材质。
DG型泵输送介质温度小于105C，适用于各种锅炉给水。
1、单级泵是指只有一只叶轮的泵，最高扬程只有125米；2、多级泵是指有两只或两只以上叶轮的泵，最高扬程可以超过125米；多级泵在单级泵扬程需要必须配两级电机的情况下，可以通过增加叶轮个数来配用四级电机，从而可以提高泵使用寿命和降低机组噪音，但是多级泵维修相对单级泵来说要困难一点。
3、在泵实际需要扬程小于125米时，可根据泵房面积、泵价格（多级泵一般比单级泵价格偏高）、等因素综合考虑该选用单级泵还是多级泵。
4、随着技术的进步，单级叶轮的泵可通过提高泵的转速来提高泵的扬程，可代替多级泵，只是价格贵一点5、多级泵是离心泵的一种，也是依靠叶轮的旋转在获取离心力，从而物料。
待气体密度达到机械真空泵的工作范围而被抽出,从而逐渐获得高真空。
6、在多级泵体中装有适量的水作为工作液。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蜗壳式多级泵主要零件
密封环的主要作用是保护泵体、泵盖、叶轮，减小级间泄漏、 密封环的主要作用是保护泵体、泵盖、叶轮，减小级间泄漏、高 压区向低压区的泄漏，形成液膜， 压区向低压区的泄漏，形成液膜，起径向支撑作用
蜗壳式多级泵主要零件
轴套、衬套的联合主要作用是保护泵体、泵盖、 轴套、衬套的联合主要作用是保护泵体、泵盖、轴、机封，减小 机封， 高压区向低压区的泄漏，形成液膜， 高压区向低压区的泄漏，形成液膜，起径向支撑作用
双层壳体泵
适用范围:吸入范围 适用范围 吸入范围 DS=8~500mm,Q=1~35m3/s,H=1000~3000m.转速 转速 2950~8000/min. 特点:泵体是双层结构 泵体是双层结构， 特点 泵体是双层结构，在内外壳体的空间充满保持压出压力的 高压水。这样，内壳体仅受外压， 高压水。这样，内壳体仅受外压，在流体压力作用下泵体结合密 性很好。外壳体承受等于压出压力的内压，而且， 封 性很好。外壳体承受等于压出压力的内压，而且，因为是单纯 的圆筒形，设计、制造、检修都很方便。 的圆筒形，设计、制造、检修都很方便。 用途:原子能和火力发电厂 化学工业、钢铁除鳞， 原子能和火力发电厂、 用途 原子能和火力发电厂、化学工业、钢铁除鳞，其它 结构：在圆筒形的外筒内，装有带流道的内壳体，筒盖装在一侧。 结构：在圆筒形的外筒内，装有带流道的内壳体，筒盖装在一侧。 压出压力将内壳体压附于外筒的内体上，在其接触部分放置垫片， 压出压力将内壳体压附于外筒的内体上，在其接触部分放置垫片， 以保持与吸入室间的密封。内壳体有水平中开式的和分段式的。 以保持与吸入室间的密封。内壳体有水平中开式的和分段式的。 在水平中开式的内壳中，各级的压出室采用双涡壳结构型式， 在水平中开式的内壳中，各级的压出室采用双涡壳结构型式，以 平衡径向力。并且， 平衡径向力。并且，用半数与半数叶轮背靠背布置的所谓自平衡 式方法，自动平衡轴向力，而不需要特殊的平衡装置。 式方法，自动平衡轴向力，而不需要特殊的平衡装置。在分段式 的泵体中，采用导叶式压水室，叶轮按同一方向布置， 的泵体中，采用导叶式压水室，叶轮按同一方向布置，用平衡盘 或平衡鼓平衡轴向力。 或平衡鼓平衡轴向力。
涡壳式多级泵
剖视图
蜗壳式多级泵主要零件
泵体、泵盖构成吸入室、中间流道、压出室、密封腔
吸入室的作用是将液体按一定要求引入叶轮 压出室的作用是收集从叶轮中高速流出的液体， 使其速度降低，将速度能转化为压能，并把液体 按一定要求送入下级叶轮进口或排出管路
蜗壳式多级泵主要零件
叶轮作为泵的核心零件 完成对液体的做功
KHP系列多级泵
用于输送清水、原油及物理、化学性质类似于水的液体，输送液体最高温 度不超过105℃。 1、清水、原油输送（长距离、高压力）、油田注水； 2、钢铁除鳞； 3、炼化、焦化水力除渣、煤层切割； 4、水力切割； 5、核电站备用供水泵。
多级泵原理
离心泵叶轮内充满液体 时，原动机带动叶轮快 速旋转，叶片驱使液体 旋转，液体在离心力作 用下向叶轮外缘流动。 同时，新的液体在大气 压力下从吸入室进入泵 内。
多级泵原理
有压的液体再沿级间出 水流道进入下一级叶轮 进口，第二级叶轮继续 对液体做功，再次增加 液体的压能，如此反复， 直至末级叶轮，最后经 压出室排出泵外。流量 不变，扬程叠加。
多级离心泵的典型结构ቤተ መጻሕፍቲ ባይዱ
1、蜗壳式多级泵（卧式） 2、节段式多级泵（立式、卧式） 3、筒式（双壳体、卧式）
蜗壳式多级泵
LG系列立式多级泵
产品特点： 小流量，高扬程、 高效率、特别适用于高层 建筑供水和消防系统的稳 压。
VMP系列立式多级泵
产品特点： 结构紧凑，外形美观。
VMD系列立式多级泵
产品特点： 为D系列卧式多级泵的立 式安装改进型，继承了D 系列泵的优点。
流量：12.6~190m3/h 扬程：18~230m 基本转速：2900r/min、 1450r/min 口径：50~150
多级离心泵型式 及原理介绍
广东省佛山水泵厂有限公司 产品开发中心 王维林 2008年12月23日
离心泵的三大主流产品(1)
单级单吸离心泵：
单级单吸离心泵
离心泵的三大主流产品(2)
单级双吸离心泵
离心泵的三大主流产品(3)
多级离心泵
肯富来的多级泵产品简介
DL系列立式多级泵
采用双角接触轴承结构，轴向 力平衡良好，普通材料可以输 送清水，特殊材料组合可以抽 送海水等液体。 流量：5~200m3/h 扬程：20~260m 基本转速：1450r/min 口径：40~150mm
节段式多级离心泵
适用范围:吸入范围 适用范围 吸入范围 DS=100~350MM,Q=5~350m3/h,H=10~3500 m. 特点:结构简单 制造方便. 结构简单,制造方便 特点 结构简单 制造方便 用途:锅炉给水 自来水、工业用水、农用灌溉、 锅炉给水、 用途 锅炉给水、自来水、工业用水、农用灌溉、消防 矿山排水。 水、矿山排水。 结构：这种泵在所需级数叶轮、中段（导叶） 结构：这种泵在所需级数叶轮、中段（导叶）的两端 装吸入段及排出段，然后把这些零件用穿杠把紧。 装吸入段及排出段，然后把这些零件用穿杠把紧。泵 的两端装轴承，轴向力用叶轮上的平衡孔、平衡鼓、 的两端装轴承，轴向力用叶轮上的平衡孔、平衡鼓、 平衡盘以及对称布置叶轮等方法平衡。 平衡盘以及对称布置叶轮等方法平衡。采用平衡盘结 构一般不装止推轴承，扬程小于700m的泵可采用平 构一般不装止推轴承，扬程小于 的泵可采用平 衡孔或者背叶片平衡轴向力。 衡孔或者背叶片平衡轴向力。液体中含杂质或频繁起 动的场合可采用对称布置叶轮平衡轴向力方法， 动的场合可采用对称布置叶轮平衡轴向力方法，除此 之外，广泛采用平衡盘或平衡鼓结构。 之外，广泛采用平衡盘或平衡鼓结构。
蜗壳式多级泵主要零件
节流环的主要作 用是节流， 用是节流，提高 机封冷却液的冲 洗、冷却效果
蜗壳式多级泵主要零件
轴主要作用是传递扭矩， 轴主要作用是传递扭矩，起支撑作用
蜗壳式多级泵主要零件
轴承箱主要是 提供轴承的润 冷却、 滑、冷却、支 撑作用
节段式多级泵
结构图示例
谢谢大家!!!
D系列卧式多级泵
