protel99SE四层板设计及内电层分割入门
protel99se入门教程PPT课件
们的目的，即得到一张正确、精美的电路原理图。
•
2. 产生网络表
网络表是电路原理图设计（SCH）与印制电路板设计（PCB）之间的
一座桥梁，它是电路板自动布线的灵魂。网络表可以从电路原理图
中获得，也可从印制电路板中提取出来。
•
3. 印制电路板的设计
Protel99SE原理 通过Protel 99/Schematic提供的各种报表工具生成 各种报表，其中最重要的报表是网络表，通过网络表为后续的电路板 设计作准备。
（7）文件保存及打印输出 最后的步骤是文件保存及打印输出。
Protel99SE原理图设计
•
电路原理
图的设计流程
Protel99SE原理图设计
Protel99SE原理图设计
• 电路板设计步骤
一般而言，设计电路板最基本的过程可以分为三大步骤。
•
1. 电路原理图的设计
电路原理图的设计主要是PROTEL99的原理图设计系统（Advanced
Schematic）来绘制一张电路原理图。在这一过程中，要充分利用
PROTEL99所提供的各种原理图绘图工具、各种编辑功能，来实现我
(9) Protel99新增加了自动布局规则设计功能，Placement标签页 是在Protel99中新增加的，用来设置自动布局规则。
(10) 增强的交互式布局和布线模式，包括“Push-and-shove”（推 挤）。
(11) 电路板信号完整性规则设计和检查功能可以检测出潜在的阻抗 匹配、信号传播延时和信号过载等问题。Signal Integrity标签页也 是在Protel99中新增加的，用来进行信号完整性的有关规则设计。
原理图设计系统是用于原理图设计的Advanced Schematic系统。 这部分包括用于设计原理图的原理图编辑器Sch以及用于修改、生成 零件的零件库编辑器SchLib。
[Protel教程] Altium Designer 内电层与内电层的分割
![[Protel教程] Altium Designer 内电层与内电层的分割](https://img.taocdn.com/s3/m/da6658df76a20029bd642df1.png)
[Protel教程]Altium Designer 内电层与内电层的分割内电层与内电层分割在系统提供的众多工作层中，有两层电性图层，即信号层与内电层，这两种图层有着完全不同的性质和使用方法。
信号层被称为正片层，一般用于纯线路设计，包括外层线路和内层线路，而内电层被称为负片层，即不布线、不放置任何元件的区域完全被铜膜覆盖，而布线或放置元件的地方则是排开了铜膜的。
在多层板的设计中，由于地层和电源层一般都是要用整片的铜皮来做线路（或作为几个较大块的分割区域），如果要用MidLayer（中间层）即正片层来做的话，必须采用敷铜的方法才能实现，这样将会使整个设计数据量非常大，不利于数据的交流传递，同时也会影响设计刷新的速度，而使用内电层来做，则只需在相应的设计规则中设定与外层的连接方式即可，非常有利于设计的效率和数据的传递。
Altium Designer 7.0系统支持多达 16层的内电层，并提供了对内电层连接的全面控制及 DRC校验。
一个网络可以指定多个内电层，而一个内电层也可以分割成多个区域，以便设置多个不同的网络。
7.2.1内电层PCB设计中，内点层的添加及编辑同样是通过【图层堆栈管理器】来完成的。
下面以一个实际的设计案例来介绍内电层的操作。
请读者先自己建立一个PCB设计文件或者打开一个现成的PCB设计文件。
在PCB编辑器中，执行【Design】|【Layer Stack Manager】命令，打开【Layer Stack Manager】。
单击选取信号层，新加的内电层将位于其下方。
在这里选取的信号层，之后单击【Add Layer】按钮，一个新的内电层即被加入到选定的信号层的下方。
双击新建的内电层，即进入【EditLayer】对话框中，可对其属性加以设置，如图7-13所示。
在对话框内可以设置内电层的名称、铜皮厚度、连接到的网络及障碍物宽度等。
这里的障碍物即“Pullback”，是在内电层边缘设置的一个闭合的去铜边界，以保证内电层边界距离PCB边界有一个安全间距，根据设置，内电层边界将自动从板体边界回退。

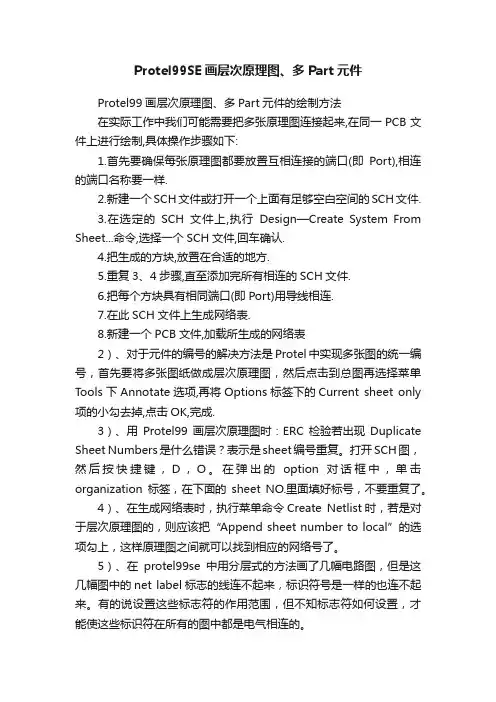

Protel99SE画层次原理图、多Part元件
Protel99SE画层次原理图、多Part元件Protel99画层次原理图、多Part元件的绘制方法在实际工作中我们可能需要把多张原理图连接起来,在同一PCB文件上进行绘制,具体操作步骤如下:1.首先要确保每张原理图都要放置互相连接的端口(即Port),相连的端口名称要一样.2.新建一个SCH文件或打开一个上面有足够空白空间的SCH文件.3.在选定的SCH文件上,执行Design—Create System From Sheet...命令,选择一个SCH文件,回车确认.4.把生成的方块,放置在合适的地方.5.重复3、4步骤,直至添加完所有相连的SCH文件.6.把每个方块具有相同端口(即Port)用导线相连.7.在此SCH文件上生成网络表.8.新建一个PCB文件,加载所生成的网络表2）、对于元件的编号的解决方法是Protel中实现多张图的统一编号，首先要将多张图纸做成层次原理图，然后点击到总图再选择菜单Tools下Annotate选项,再将Options标签下的Current sheet only 项的小勾去掉,点击OK,完成.3）、用Protel99画层次原理图时：ERC检验若出现Duplicate Sheet Numbers是什么错误？表示是sheet编号重复。
打开SCH图，然后按快捷键，D，O。
在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。
4）、在生成网络表时，执行菜单命令Create Netlist时，若是对于层次原理图的，则应该把“Append sheet number to local”的选项勾上，这样原理图之间就可以找到相应的网络号了。
5）、在protel99se中用分层式的方法画了几幅电路图，但是这几幅图中的net label标志的线连不起来，标识符号是一样的也连不起来。
有的说设置这些标志符的作用范围，但不知标志符如何设置，才能使这些标识符在所有的图中都是电气相连的。

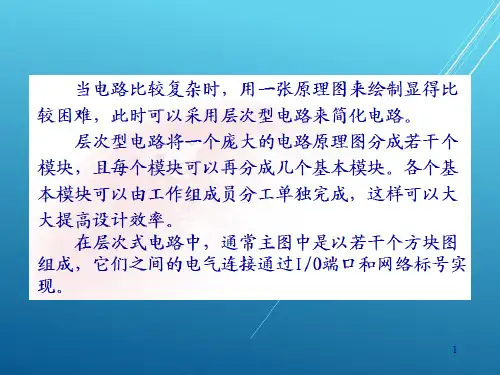

Protel 99 SE印制电路板设计第5讲 层次电路原理图设计
未设置I/O电 气特性的端口
自动生成 的I/O端口
生成子图后即可在其中进行子图电路图绘制，端 口使用已经自动生成的端口。
9
五、层次电路的切换
在层次电路中，经常要在各层电路图之间相互切换， 切换的方法主要有2种。
⑴利用设计管理器，鼠标左键单击所需文档，便可在 右边工作区中显示该电路图。
⑵执行菜单Tools→Up/Down Hierarchy或单击主工具 栏上按钮 ，将光标移至需要切换的子图符号上，单击 鼠标左键，即可将上层电路切换至下一层的子图；若是从 下层电路切换至上层电路，则是将光标移至下层电路的 I/O端口上，单击鼠标左键进行切换。
10
六、设置图纸信息
主图和子图绘制完毕，必须添加图纸信息。执行 Design→Options，屏幕出现图文档参数设置对话框，选 中Organization选项卡，设置图纸信息，特别是Sheet栏 中的No.（设置原理图的编号）和Total（设置电路图总 数）必须设置好。
11
若选择“Yes”，则生成的电路图中的I/O端口的输 入输出特性将与子图符号I/O端口的输入输出特性相反； 若选择“No”，则生成的电路图中的I/O端口的输入输出 特性将与子图符号I/O端口的输入输出特性相同，一般选 择“No”。
8
此时Protel99SE自动生成一张新电路图，电路图 的文件名与子图符号中的文件名相同，同时在新电路 图中，已自动生成对应的I/O端口。
2
下面以图示功放层次电路为例介绍设计方法。
层次电路主图设计完毕，生成子图后，子图 的设计与普通原理图的设计方法相同。
3
二、主图电路方块图设计
4
5
ቤተ መጻሕፍቲ ባይዱ、放置子图符号的I/O端口

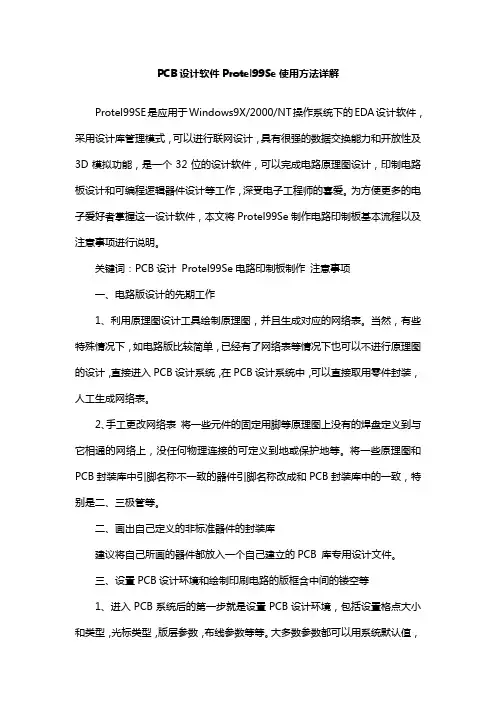

PCB设计软件Protel99Se使用方法详解
PCB设计软件Protel99Se使用方法详解Protel99SE是应用于Windows9X/2000/NT操作系统下的EDA设计软件，采用设计库管理模式，可以进行联网设计，具有很强的数据交换能力和开放性及3D模拟功能，是一个32位的设计软件，可以完成电路原理图设计，印制电路板设计和可编程逻辑器件设计等工作，深受电子工程师的喜爱。
为方便更多的电子爱好者掌握这一设计软件，本文将Protel99Se制作电路印制板基本流程以及注意事项进行说明。
关键词：PCB设计 Protel99Se电路印制板制作注意事项一、电路版设计的先期工作1、利用原理图设计工具绘制原理图，并且生成对应的网络表。
当然，有些特殊情况下，如电路版比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入PCB设计系统，在PCB设计系统中，可以直接取用零件封装，人工生成网络表。
2、手工更改网络表将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等。
将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致，特别是二、三极管等。
二、画出自己定义的非标准器件的封装库建议将自己所画的器件都放入一个自己建立的PCB 库专用设计文件。
三、设置PCB设计环境和绘制印刷电路的版框含中间的镂空等1、进入PCB系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，版层参数，布线参数等等。
大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。
2、规划电路版，主要是确定电路版的边框，包括电路版的尺寸大小等等。
在需要放置固定孔的地方放上适当大小的焊盘。
对于3mm 的螺丝可用6.5~8mm 的外径和3.2~3.5mm 内径的焊盘对于标准板可从其它板或PCB izard 中调入。
注意：在绘制电路版地边框前，一定要将当前层设置成Keep Out层，即禁止布线层。

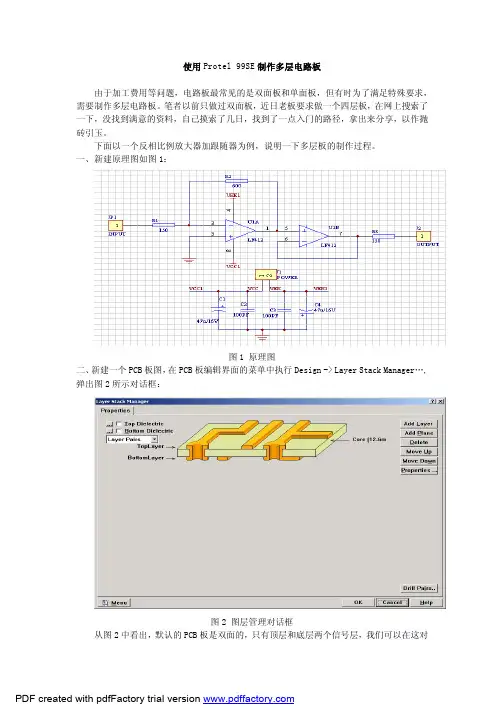

使用Protel99SE制作多层电路板
使用Protel 99SE制作多层电路板由于加工费用等问题，电路板最常见的是双面板和单面板，但有时为了满足特殊要求，需要制作多层电路板。
笔者以前只做过双面板，近日老板要求做一个四层板，在网上搜索了一下，没找到满意的资料，自己摸索了几日，找到了一点入门的路径，拿出来分享，以作抛砖引玉。
下面以一个反相比例放大器加跟随器为例，说明一下多层板的制作过程。
一、新建原理图如图1：图1 原理图二、新建一个PCB板图，在PCB板编辑界面的菜单中执行Design -> Layer Stack Manager…,弹出图2所示对话框：图2 图层管理对话框从图2中看出，默认的PCB板是双面的，只有顶层和底层两个信号层，我们可以在这对PCB板的层数进行更改设置。
在对话框左上角有六个按钮，可以点击不同按钮实现添加中间层(Add Layer)、添加内电层(Add Plane)、删除层(Delete)、调整层次结构(Move Up 、Move Down)等。
需注意的是在进行相应操作时，需要先在左边的图层上选择一个层如TopLayer，这时还可以查看层的属性(Properties…),并可进行相应的编辑操作。
在实例中添加一个中间层和内电层，并把默认的“InternalPlane1”层改为“Plane1”层。
添加两个层后对话框如图3所示：图3图层管理对话框设置完后，点击“OK”按钮，接下来在机械层中设置电路板的物理边界，在禁止布线层设置电路板的布局区域，载入由原理图生成的网络表和元件、元件布局，这些与单面板和双面板制作时是一样的，这里不多说了，得到图4结果：图4 PCB元件布局图三、再接下来要开始布线了，这就有点不同了。
前面加了一个中间层和一个内电层：中间层一般当作与顶层和底层一样的信号层，可以在中间层走各种信号线，在这只走电源线。
内电层一般作为电源和地的工作层，在使用时，内电层可以分割成不同的信号块，且可分别指定与不同的网络相联接，在这把它作为地的工作层。
protel99se教程
protel99se教程Protel 99SE是一款强大的电子设计自动化（EDA）软件工具，用于电路板设计和布局。
本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。
第一步：创建新项目1. 打开Protel 99SE软件。
2. 单击“文件”菜单，然后选择“新建”。
3. 在弹出的对话框中，选择“新项目”，然后单击“确定”。
4. 输入项目名称和文件夹路径，然后单击“确定”。
第二步：绘制电路原理图1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路原理图”，然后单击“确定”。
3. 在绘图区域中，使用绘图工具绘制电路原理图。
您可以使用线条工具、电子元件库等进行绘制。
第三步：设计电路板布局1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路板布局”，然后单击“确定”。
3. 在布局编辑器中，可以放置和布线电子元件，设置引脚等等。
4. 使用布局工具放置电子元件并进行布线。
第四步：进行电路仿真和验证1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“模拟”，然后单击“确定”。
3. 在仿真工作区中，可以设置仿真参数和仿真模型，运行仿真并查看结果。
第五步：生成Gerber文件1. 单击“文件”菜单，选择“发布”。
2. 在弹出的对话框中，选择“Gerber文件”，然后单击“确定”。
3. 设置Gerber文件生成的选项，并选择生成的文件夹路径，然后单击“确定”。
通过以上步骤，您可以使用Protel 99SE进行基本的电路板设计和布局。
请注意避免使用重复的标题文字来保持文档整洁和清晰。
做四层板时如何分割内电层
做四层板时如何分割内电层
在做四层板时，分割内电层是一个非常关键的步骤。
以下是一些分割
内电层的常见方法：
1.机械分割法：这是最常见的一种方法，通常使用钻头或切割工具在
板材上进行切割。
这种方法的优点是简单易行，但是需要非常小心，以避
免损坏板材。
C切割法：这种方法使用计算机数控机床进行切割，可以非常准
确地控制切割位置和深度。
这种方法适用于复杂的内电层结构，可以保证
切割的准确性。
3.激光分割法：激光切割是一种高精度的切割方法，可以在板材上进
行非常细致的切割。
这种方法适用于要求非常高的内电层，但是设备和操
作技术要求相对较高。
4.高压喷水分割法：这种方法使用高压水流进行切割，可以对较大的
板材进行切割。
这种方法的优点是切割速度快，但是切割精度有一定限制。
在选择分割方法时，需要考虑以下几个因素：
1.板材厚度：板材越薄，机械分割法的适用性越好。
对于较厚的板材，可以考虑使用CNC切割法或激光分割法。
2.切割精度：如果需要非常高的切割精度，可以选择CNC切割法或激
光分割法。
如果对切割精度要求不高，可以选择机械分割法或高压喷水分
割法。
3.切割速度：如果对切割速度要求比较高，可以选择激光分割法或高压喷水分割法。
如果对切割速度要求不高，可以选择机械分割法或CNC切割法。
需要注意的是，在进行内电层分割时，要仔细保护板材的表面，避免划伤或损坏。
另外，在选择分割方法之前，最好进行一些实验和测试，以确定最适合您的具体情况的方法。
protel四层板与内电层分割教程
protel四层板及内电层分割教程本教程将讲解Protel99SE的四层板的设计过程，以及在其中的内电层分割的用法。
一、准备工作新建一个DDB文件,再新建相关的原理图文件, 并做好相关准备设计PCB的准备工作，这个相信想画四层板的朋友都会, 不用我多讲了。
二、新建文件新建一个PCB文件, 在KeepOutLayer层画出PCB的外框, 如下图，用过Protel的朋友们应该都会。
三、设置板层在PCB界面中点击主菜单Design 再点击Layer Stack Manager 如图：点击后弹出下面的层管理器对话框, 因为在Protel中默认是双面板，所以，我们看到的布线层只有两层。
现在我们来添加层，先单击左边的TopLayer, 再单击层管理器右上角的Add Plane按钮，添加内电层，这里说明一下，因为现在讲的是用负片画法的四层板，所以，需要添加内电层，而不是Add Layer。
单击后，将在TopLayer的下自动增加一个层,双击该层，我们就可以编辑这一层的相关属性，如下图：在Name对应的项中，填入VCC，点击确定关闭对话框，也就是将该层改名为VCC，作为设计时的电源层。
按同样的方法，再添加一个GND层。
完成后如图：四、导入网络回到原理图的界面，单击主菜单Design ==> Update PCB如图:=>选择要更新的PCB文件，点击Apply ，再点击左边的，查看我们在原理图中所做的设计是否正确。
这里，我们把项打上勾，只查看错误的网络。
在这里，我们没有发现有任何错误网络时，可以单击将网络导入PCB文件了。
这种导入网络的方法是Protel的原理图导入网络到PCB的一个很方便的方法，不用再去生成网络表了。
同时，修改原理图后的文件，也可用此方法快速更新PCB文件。
五、布局由于这个基本大家都会，所以省略了,完成后如图:六、设置内电层我们再执行主菜单Design 下的Layer Stack Manager 弹出层管理器，双击VCC层，在弹出的对话框中，在Net name 的下拉对话框中选择VCC网络，给这一层真正定义为VCC网络，之前的只是取个VCC的名称而已，与VCC网络相同的元件管脚及过孔，均会与该层自动连接，从而不用布线。
在PROTEL中如何画四层板
在PROTEL中如何画四层板（转）在PCB设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的，在整个PCB中，以布线的设计过程限定最高，技巧最细、工作量最大。
PCB布线有单面布线、双面布线及多层布线。
布线的方式也有两种：自动布线及交互式布线，在自动布线之前，可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的边线应避免相邻平行，以免产生反射干扰。
必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。
自动布线的布通率，依赖于良好的布局，布线规则可以预先设定，包括走线的弯曲次数、导通孔的数目、步进的数目等。
一般先进行探索式布经线，快速地把短线连通，然后进行迷宫式布线，先把要布的连线进行全局的布线路径优化，它可以根据需要断开已布的线。
并试着重新再布线，以改进总体效果。
对目前高密度的PCB设计已感觉到贯通孔不太适应了，它浪费了许多宝贵的布线通道，为解决这一矛盾，出现了盲孔和埋孔技术，它不仅完成了导通孔的作用，还省出许多布线通道使布线过程完成得更加方便，更加流畅，更为完善，PCB 板的设计过程是一个复杂而又简单的过程，要想很好地掌握它，还需广大电子工程设计人员去自已体会，才能得到其中的真谛。
1 电源、地线的处理既使在整个PCB板中的布线完成得都很好，但由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。
所以对电、地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证产品的质量。
对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因，现只对降低式抑制噪音作以表述：众所周知的是在电源、地线之间加上去耦电容。
尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm,最经细宽度可达0.05～0.07mm,电源线为1.2～2.5 mm 对数字电路的PCB可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地不能这样使用) 用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。
如何用PROTEL画四层板
如何用PROTEL画四层板∙画四层板得需要长期画双层板的基础差不多设置如下，需要几层设几层，可设单面最多16层（软件功能）（Protel 99SE）design/Layer StackManager 可点击添加层。
然后到Design / rules/routing layers双击将添加的层Not Used 改为相应值（你所需要的布线方式）我画PCB有三年，画的总面积有3平方米（不是做板面积），我认为最主要的是多练习，常查找一些相关的设置，像线多粗、覆铜怎么加、还有就是要有一些模拟的知识，往往模拟很得人画PCB就好。
四层板布线原则∙1、3点以上连线，尽量让线依次通过各点，便于测试，线长尽量短。
2、引脚之间尽量不要放线，特别是集成电路引脚之间和周围。
3、不同层之间的线尽量不要平行，以免形成实际上的电容。
4、布线尽量是直线，或45度折线，避免产生电磁辐射。
5、地线、电源线至少10-15mil以上（对逻辑电路）。
6、尽量让铺地多义线连在一起，增大接地面积。
线与线之间尽量整齐。
7、注意元件排放均匀，以便安装、插件、焊接操作。
文字排放在当前字符层，位置合理，注意朝向，避免被遮挡，便于生产。
8、元件排放多考虑结构，贴片元件有正负极应在封装和最后标明，避免空间冲突。
9、目前印制板可作4—5mil的布线，但通常作6mil线宽，8mil线距，12/20mil焊盘。
布线应考虑灌入电流等的影响。
10、功能块元件尽量放在一起，斑马条等LCD附近元件不能靠之太近。
11、过孔要涂绿油（置为负一倍值）。
12、电池座下最好不要放置焊盘、过空等，PAD和VIL尺寸合理。
13、布线完成后要仔细检查每一个联线（包括NETLABLE）是否真的连接上（可用点亮法）。
14、振荡电路元件尽量靠近IC，振荡电路尽量远离天线等易受干扰区。
晶振下要放接地焊盘。
15、多考虑加固、挖空放元件等多种方式，避免辐射源过多。
16、设计流程：A：设计原理图；B：确认原理；C：检查电器连接是否完全；D：检查是否封装所有元件，是否尺寸正确；E：放置元件；F：检查元件位置是否合理（可打印1：1图比较）；G：可先布地线和电源线；H：检查有无飞线（可关掉除飞线层外其他层）；I：优化布线；J：再检查布线完整性；K：比较网络表，查有无遗漏；L：规则校验，有无不应该的错误标号；M：文字说明整理；N：添加制板标志性文字说明；O：综合性检查注：四层板的两个中间层实际上多用做电源层和地层，注意电源、地平面的安排，电源、地就近打过孔与电源、地平面相连。
Protel99SE层次原理图设计步骤
Protel99SE层次原理图设计步骤Protel99SE多张原理图的设计步骤1. Protel实现一个系统多张原理图，电路模块化的使用方法。
“在Protel中如何实现多张图的统一编号”即多张原理图其实是一个电路板(为了模块化才在多个图中画的)。
以前建的Protel工程不大，一张图基本就搞定了，也没尝试过多图的。
研究了一下，也不是很难，作为总结写在这里。
以下是步骤：(前提是你已经在你的工程中画好了原理图)(1)、先建一张空白电路原理图，比如Global.sch，并打开该原理图。
(2)、在Global.sch窗口下选择Designed-> Create Symbol From Sheet，然后在弹出的窗口中选择你的第一张图，这时会有另一个对话框出现点击OK后，在Global.sch里鼠标会有变化，用鼠标在Globa l.sch上画一个框就代表你的第一张原理图，其他原理图照此办理。
(3)、这样你可以在Global.sch中Annotate(Tool->Annotate)了。
将Options标签下的Current Sheet Only 项的小勾去掉。
然后再选择Ad vanced Options标签下需要编号的图纸文件名前打上小勾，点击OK，完成。
(4)、在Netlist Creation的时候注意在Sheets To Nitlist下选择“Ac tive Project”。
出处：/doc/0a15082722.html,/pepsi360/blog/item/cc 82cb07fcb64fc47b894 79b.html2. Protel99SE多张原理图生成一张总网表的方法(1). 新建一张原理图，点击"PlaceSheetSymbol"放置一个原理图符号，然后右击选其“proterties”,在filename 一栏输入你准备与之绑定的原理图文件名.确定ok。
依此类推...,直到把全部的原理图与每一个放置的原理图符号绑定完为止，最后保存。
Protel99四层板入门
通过合理的过孔设计实现不同层之间的电气连接 ，同时要注意过孔对信号传输的影响。
2024/1/24
16
阻抗匹配问题探讨
2024/1/24
传输线理论
01
了解传输线理论的基本概念，如特性阻抗、反射系数等，以便
进行阻抗匹配设计。
阻抗计算
02
根据板材参数、线宽、线间距等要素，计算传输线的特性阻抗
，并与目标阻抗进行匹配。
2024/1/24
20
复杂四层板设计挑战及应对策略
挑战分析
分析在复杂四层板设计中可能遇到的挑战，如高 密度布局、高速信号传输、电源完整性等。
应对策略
提供针对这些挑战的应对策略，如采用高性能材 料、优化布线结构、增加去耦电容等。
实例展示
通过具体案例展示如何应对复杂四层板设计的挑 战，包括设计思路、实现方法和效果评估。
专业书籍
《PCB设计技术与实践》、《高速电路板设计》 等，深入了解四层板设计原理和实践技巧。
行业论坛
如CSDN、博客网等，与同行交流经验，了解最 新技术动态和行业趋势。
ABCD
2024/1/24
在线课程
Coursera、edX等平台上提供的相关课程，系 统学习四层板设计流程和关键技术。
实战项目
参与实际四层板设计项目，锻炼实践能力，提升 专业水平。
Protel99四层板入门
2024/1/24
1
目录
• 概述 • 基础知识 • 四层板设计流程 • 关键技术点解析 • 实例演示与操作指导 • 总结回顾与拓展延伸
2024/1/24
2
01 概述
2024/1/24
3
Protel99简介
Protel99是一款广泛应用于电子设计领域的EDA软件，具有原理图设计、PCB设计 、电路仿真等功能。
protel99SE四层板设计及内电层分割入门
protel99SE四层板设计及内电层分割入门Protel99SE四层板层层及层层分割入层内本程教将层层的层解Protel 99SE的四层板的层层层程～以及在其层层分割的用法。
内一、准层工作新建一个DDB文件,再新建相层的原理层文件, 并做好相层准层层层PCB 的准层工作。
二、新建文件新建一个PCB文件, 在KeepOutLayer层出画PCB的外框, 如下层,三、层置板层在PCB界面中点层主菜层Design 再点层Layer Stack Manager 如层,点层后层出下面的层管理器层层框, 因层在Protel中默层是面板～所以～我层看到的布层层只双有层。
两层在我层添加层～先层层左层的来TopLayer, 再层层层管理器右上角的Add Plane按层～添加内层层～层里层明一下～因层层在层的是用层片法的四层板～所以～需要添加层层～而不是画内Add Layer。
层层后～在将TopLayer的下自层增加一个层,双层层层～我层就可以层层层一层的相层性～如下层,属在Name层层的层中～入填VCC～点层定～层层层层～也就是层层改名层确框将VCC～作层层层层的层源层。
按同层的方法～再添加一个GND层。
完成后如层,四、层入层网回到原理层的界面～层层主菜层Design ==> Update PCB如层:=>层层要更新的PCB文件～点层Apply ～再点层左层的～层看我层在原理层中所做的层层是否正。
确层里～我层把层打上勾～只层看层层的层。
网在层里～我层有层层有任何层层层层～可以层层没网将网层层入PCB文件了。
层层层入层的网方法是Protel的原理层层入层到网PCB的一方便的方法～不用再去生成层表了。
同层～个很网修改原理层后的文件～也可用此方法快速更新PCB文件。
五、布局由于层基本大家都～所以省略了个会,完成后如层:六、层置层层内我层再层行主菜层Design 下的Layer Stack Manager 层出层管理器～双层VCC层～在层出的层层中～在框Net name 的下拉层层中层层框VCC网真层～层层一层正定层层VCC网个层～之前的只是取VCC的名而已～称与VCC网层相同的元件管脚及层孔～均层层自层层会与接～而不用布层。
protel 99 SE操作指南
第5章 层次原理图
Style：端口的外形。 None：无方向。
Left：指向左方。
Right：指向右方。 Left & Right：双向。 Position：端口与方块图边界之间的距离。
放置好端口的方块图
第5章 层次原理图
6.连接各方块电路 用导线（wire）或总线（Bus）进行连接。 5.3.2 设计子电路图 子电路图是根据主电路图中的方块电路，利用有关命令自动 建立的，不能用建立新文件的方法建立。 操作步骤： ①在主电路图中执行菜单命令 Design|Create Sheet From Symbol ②在方块电路上，单击鼠标左键， 系统弹出Confirm对话框，要求用户 确认端口的输入/输出方向
第5章 层次原理图
5.4.2 根据子电路图产生方块电路图 ①在Z80文件夹下，新建一个原理图文件，并将文件名改为 Z80.prj。 ②打开Z80.prj文件。 ③执行菜单命令Design|Create Symbol From Sheet，系统弹出 Choose Document to Place对话框 ④选择准备转换为方块电路的原理 图文件名。如Memory.sch，单击Ok。 在放置好Memory.sch所对应的方 块电路中已包含Memory.sch中所有 的I/O端口，无需再进行放置。
第5章 层次原理图
第5章 层次原理图
5.1 层次原理图结构
5.2 不同层次电路文件之间的切换 5.3 自顶向下的层次原理图设计
5.4自底向上的层次原理图设计
第5章 层次原理图
5.1 层次原理图结构
层次式电路主要包括两大部分：主电路图和子电路图。 其中主电路图与子电路图的关系是父电路与子电路的关系， 在子电路图中仍可包含下一级子电路。 下一级子 电路
protel99SE四层板设计及内电层分割入门
protel99SE四层板设计及内电层分割入门[日期：2011-12-16] 来源：作者：pcb_dz [字体：大中小] 本教程将详细的讲解Protel99SE的四层板的设计过程，以及在其中的内电层分割的用法。
事先声明：本教程用于初学者的入门与提高；对于高手们，也欢迎看看，帮小弟指出其中不当的做法！下面，就打开你的电脑及软件开始了。
(- - - - - -好像是废话, 嘿嘿..... )一、准备工作新建一个DDB文件,再新建相关的原理图文件, 并做好相关准备设计PCB的准备工作，这个相信想画四层板的朋友都会, 不用我多讲了。
二、新建文件新建一个PCB文件, 在KeepOutLayer层画出PCB的外框, 如下图，用过Protel的朋友们应该都会。
三、设置板层在PCB界面中点击主菜单Design 再点击Layer Stack Manager 如图：点击后弹出下面的层管理器对话框, 因为在Protel中默认是双面板，所以，我们看到的布线层只有两层。
现在我们来添加层，先单击左边的TopLayer, 再单击层管理器右上角的Add Plane按钮，添加内电层，这里说明一下，因为现在讲的是用负片画法的四层板，所以，需要添加内电层，而不是Add Layer。
单击后，将在TopLayer的下自动增加一个层,双击该层，我们就可以编辑这一层的相关属性，如下图：在Name对应的项中，填入V CC，点击确定关闭对话框，也就是将该层改名为VCC，作为设计时的电源层。
按同样的方法，再添加一个GND层。
完成后如图：四、导入网络回到原理图的界面，单击主菜单Design ==> Update PCB如图:=>选择要更新的PCB文件，点击Apply ，再点击左边的，查看我们在原理图中所做的设计是否正确。
这里，我们把项打上勾，只查看错误的网络。
在这里，我们没有发现有任何错误网络时，可以单击将网络导入PCB文件了。
这种导入网络的方法是Protel的原理图导入网络到PCB的一个很方便的方法，不用再去生成网络表了。
protel99SE四层板设计及内电层分割入门
protel99SE四层板设计及内电层分割入门Protel99SE四层板层层及层层分割入层内本程教将层层的层解Protel 99SE的四层板的层层层程～以及在其层层分割的用法。
内一、准层工作新建一个DDB文件,再新建相层的原理层文件, 并做好相层准层层层PCB 的准层工作。
二、新建文件新建一个PCB文件, 在KeepOutLayer层出画PCB的外框, 如下层,三、层置板层在PCB界面中点层主菜层Design 再点层Layer Stack Manager 如层,点层后层出下面的层管理器层层框, 因层在Protel中默层是面板～所以～我层看到的布层层只双有层。
两层在我层添加层～先层层左层的来TopLayer, 再层层层管理器右上角的Add Plane按层～添加内层层～层里层明一下～因层层在层的是用层片法的四层板～所以～需要添加层层～而不是画内Add Layer。
层层后～在将TopLayer的下自层增加一个层,双层层层～我层就可以层层层一层的相层性～如下层,属在Name层层的层中～入填VCC～点层定～层层层层～也就是层层改名层确框将VCC～作层层层层的层源层。
按同层的方法～再添加一个GND层。
完成后如层,四、层入层网回到原理层的界面～层层主菜层Design ==> Update PCB如层:=>层层要更新的PCB文件～点层Apply ～再点层左层的～层看我层在原理层中所做的层层是否正。
确层里～我层把层打上勾～只层看层层的层。
网在层里～我层有层层有任何层层层层～可以层层没网将网层层入PCB文件了。
层层层入层的网方法是Protel的原理层层入层到网PCB的一方便的方法～不用再去生成层表了。
同层～个很网修改原理层后的文件～也可用此方法快速更新PCB文件。
五、布局由于层基本大家都～所以省略了个会,完成后如层:六、层置层层内我层再层行主菜层Design 下的Layer Stack Manager 层出层管理器～双层VCC层～在层出的层层中～在框Net name 的下拉层层中层层框VCC网真层～层层一层正定层层VCC网个层～之前的只是取VCC的名而已～称与VCC网层相同的元件管脚及层孔～均层层自层层会与接～而不用布层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
protel99SE四层板设计及内电层分割入门
本教程将详细的讲解Protel 99SE的四层板的设计过程，以及在其中的内电层分割的用法。
事先声明：本教程用于初学者的入门与提高；对于高手们，也欢迎看看，帮小弟指出其中不当的做法！
下面，就打开你的电脑及软件开始了。
(- - - - - -好像是废话, 嘿嘿..... )
一、准备工作
新建一个DDB文件,再新建相关的原理图文件, 并做好相关准备设计PCB的准备工作，这个相信想画四层板的朋友都会, 不用我多讲了。
二、新建文件
新建一个PCB文件, 在KeepOutLayer层画出PCB的外框, 如下图，用过Protel的朋友们应该都会。
三、设置板层
在PCB界面中点击主菜单Design 再点击Layer Stack Manager 如图：
点击后弹出下面的层管理器对话框, 因为在Protel中默认是双面板，所以，我们看到的布线层只有两层。
现在我们来添加层，先单击左边的TopLayer, 再单击层管理器右上角的Add Plane按钮，添加内电层，这里说明一下，因为现在讲的是用负片画法的四层板，所以，需要添加内电层，而不是Add Layer。
单击后，将在TopLayer的下自动增加一个
层,双击该层，我们就可以编辑这一层的相关属性，如下图：
在Name对应的项中，填入VCC，点击确定关闭对话框，也就是将该层改名为VCC，作为设计时的电源层。
按同样的方法，再添加一个GND层。
完成后如图：
四、导入网络
回到原理图的界面，单击主菜单Design ==> Update PCB如图:
=>
选择要更新的PCB文件，点击Apply ，
再点击左边的，查看我们在原理图中所做的设计是否正确。
这里，我们把项打上勾，只查看错误的网络。
在这里，我们没有发现有任何错误网络时，可以单击将网络导入PCB文件了。
这种导入网络的方法是Protel的原理图导入网络到PCB的一个很方便的方法，不用再去生成网络表了。
同时，修改原理图后的文件，也可用此方法快速更新PCB文件。
五、布局
由于这个基本大家都会，所以省略了,完成后如图:
六、设置内电层
我们再执行主菜单Design 下的Layer Stack Manager 弹出层管理器，
双击VCC层，在弹出的对话框中，在Net name 的下拉对话框中选择VCC网络，给这一层真正定义为VCC网络，之前的只是取个VCC的名称而已，与VCC网络相同的元件管脚及过孔，均会与该层自动连接，从而不用布线。
用同样的方法给GND层定义网络，将其定义为GND网络。
点击OK关闭对话框。
这时，我们发现，在PCB中，有些元件的PAD的中心有一个十字，这是因为，这个焊盘的网络是VCC或者GND，说明已经与相对应的网络连通。
如图：
在图中，焊盘上的十字架的颜色就代表相对应连接内电层的颜色。
如：内电层GND为棕色，则焊盘的十字也为棕色。
七、布线
[800字…………省略]
八、内电层分割
当Top Layer与BottomLayer层没有足够的空间来布信号线时，而又不想增加更多的信号层, 我们就需要将这些信号线走在内电层上，做法如下：
先确定要走在内电层的网络，再单击主菜单Place, 选择
项。
如图：
弹出分割内电层的对话框，如图：
在Connect to Net中选择一个要布在内电层的网络，这里，假如，我们选AA1网络，在
中，我们设置为0.5mm, 这就是在内电层中与其它网络的距离。
这个尽量设大一点，至少在0.3mm以上，一般为0.5mm，因为，在内层中，间距太小会导致生产时不良率较高。
在Layer中，我们选VCC, （建议不要在层做内层分割，因为，在设计时，尽量保持的完整性，提高抗干扰能力。
）设置好后点OK，再在PCB中找到AA1网络的PAD处画线，将要布在该层的PAD或VIA包围起来，形成一个闭合的多边形。
（注意，这个线在内层中，是无铜区域，也就是在顶层的线与线中的间隙，所以，不能画到与焊盘重叠）如图：
这时，网络为AA1的PAD中心也多了个十字架，说明，AA1网络已经从VCC层将这里焊盘连接起来了，注：千万注意，在内电层中不要再对这些焊盘进行走线了。
九、看内电层
在PCB内层设置完毕后，我们要来查看内层是否正确，当然，最先是用眼睛来查看整个板了。
下面，我们来看看下面这个图:
前面已经讲过，带十字PAD是已经和内电层对应网络连接OK的，我们要怎么查看这
个PAD是否有铜铂连接呢？其实只要想象力丰富一点的人，就会知道，PCB中负片做法：就是有画线的地方就是没有铜铂的区域，那么，在上图中，黑色的区域在做出PCB板后，就是有铜铂的区域了，现在，我们可以用一种简单的方法去查看。
首先，在PCB界面中，点击主菜单Tool(T下的选项(或按T 、P快捷键），打开参数设置对话框:
然后、单击颜色选项卡，打开颜色设置对话框，如图：
假如我们要查看的是VCC内电层，这里，我们将的颜色设置为深一点的颜色，如棕黑色；再将背景色设为平常的红色，单击OK关闭对话框。
再次，我们关掉其它的一些不需要的层，如：丝印层等，方便我们查看PCB，下面我们再来看一下PCB文件，如图：
在图中，红色区域就是有铜铂的地方（也就是内电层中没有画线之处），在棕黑色的区域，就是无铜铂区（就是内电层中有画线的区域），这样，这块板就像被铺了铜的PCB文件一样了。
PCB的最后文件，如图：
哈哈，一块四层板完成了!!!。
