光学冷加工工艺和设备
光学冷加工工艺流程
光学冷加工工艺流程光学冷加工是一种利用激光技术进行加工的方法，它可以在材料表面形成微小的热效应区域，通过控制激光加热时间和能量密度，实现材料的冷加工。
光学冷加工广泛应用于精密加工、微纳加工和光学元件制备等领域，具有高效、高精度和无损伤等优点。
光学冷加工的工艺流程主要包括以下几个步骤：1. 材料准备：首先需要选择适合光学冷加工的材料，常见的材料有金属、陶瓷、玻璃等。
对于需要进行精密加工的材料，还需要进行表面处理，以消除材料的氧化层和污染物。
2. 激光加工参数设置：根据具体的加工要求，需要设置激光的加热时间和能量密度。
加热时间和能量密度的选择需要考虑材料的热导率、熔点和热膨胀系数等因素。
3. 激光加工设备调试：将激光加工设备进行调试，确保激光的功率和焦点等参数满足要求。
同时，还需要保证加工设备的稳定性和安全性，以防止意外事故的发生。
4. 加工操作：将待加工的材料放置在加工平台上，并通过光学系统将激光聚焦在材料表面。
激光加热后，材料会在短时间内形成微小的热效应区域。
在这个过程中，需要保持激光加工头与材料表面的距离恒定，并控制激光加热时间和能量密度，以控制热效应区域的形成和扩散。
5. 加工结果检验：完成加工后，需要对加工结果进行检验。
通常可以通过显微镜观察材料表面的形貌和微观结构变化，并使用精密测量仪器对加工尺寸进行测量。
如果加工结果符合要求，即可进行下一步的处理；如果加工结果不理想，可以调整加工参数进行再次加工。
光学冷加工工艺流程的关键在于控制激光加热时间和能量密度，以及保持激光加工头与材料表面的距离恒定。
这样可以控制材料的热效应区域，实现微小区域的冷加工。
同时，光学冷加工还可以利用光学系统的特性，实现对材料的精密加工和微纳加工。
光学冷加工具有高效、高精度和无损伤等优点，广泛应用于光学元件制备、微电子器件制备和材料表面处理等领域。
综上所述，光学冷加工工艺流程包括材料准备、激光加工参数设置、激光加工设备调试、加工操作和加工结果检验等步骤。

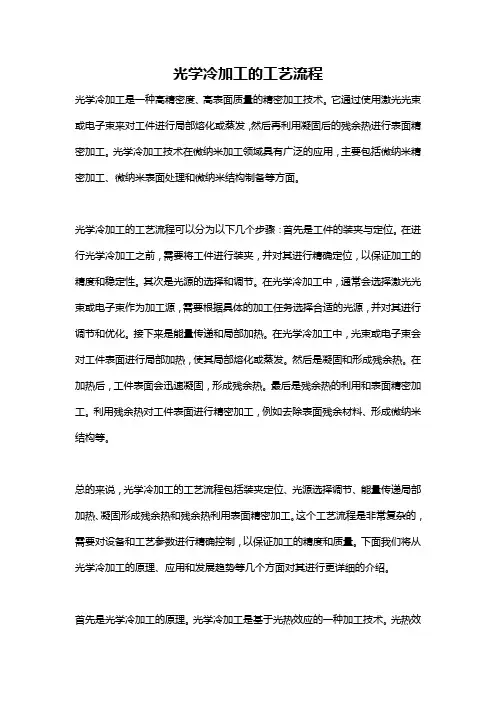

光学冷加工的工艺流程
光学冷加工的工艺流程光学冷加工是一种高精密度、高表面质量的精密加工技术。
它通过使用激光光束或电子束来对工件进行局部熔化或蒸发，然后再利用凝固后的残余热进行表面精密加工。
光学冷加工技术在微纳米加工领域具有广泛的应用，主要包括微纳米精密加工、微纳米表面处理和微纳米结构制备等方面。
光学冷加工的工艺流程可以分为以下几个步骤：首先是工件的装夹与定位。
在进行光学冷加工之前，需要将工件进行装夹，并对其进行精确定位，以保证加工的精度和稳定性。
其次是光源的选择和调节。
在光学冷加工中，通常会选择激光光束或电子束作为加工源，需要根据具体的加工任务选择合适的光源，并对其进行调节和优化。
接下来是能量传递和局部加热。
在光学冷加工中，光束或电子束会对工件表面进行局部加热，使其局部熔化或蒸发。
然后是凝固和形成残余热。
在加热后，工件表面会迅速凝固，形成残余热。
最后是残余热的利用和表面精密加工。
利用残余热对工件表面进行精密加工，例如去除表面残余材料、形成微纳米结构等。
总的来说，光学冷加工的工艺流程包括装夹定位、光源选择调节、能量传递局部加热、凝固形成残余热和残余热利用表面精密加工。
这个工艺流程是非常复杂的，需要对设备和工艺参数进行精确控制，以保证加工的精度和质量。
下面我们将从光学冷加工的原理、应用和发展趋势等几个方面对其进行更详细的介绍。
首先是光学冷加工的原理。
光学冷加工是基于光热效应的一种加工技术。
光热效应是指当光束或电子束照射到物体表面时，光能或电子能被吸收，导致局部温度的升高。
在光学冷加工中，光束或电子束通过对工件表面进行局部加热，使其局部熔化或蒸发，然后利用凝固后的残余热进行表面精密加工。
这种加工方式具有高精度、高表面质量和高加工效率的优点，特别适用于微纳米加工领域。
光学冷加工技术在微纳米加工领域具有广泛的应用。
它可以用于微纳米精密加工，例如微孔加工、微型器件加工等；还可以用于微纳米表面处理，例如表面改性、表面粗糙度调控等；还可以用于微纳米结构制备，例如微纳米结构的形成、微纳米光栅的制备等。
光学加工工艺简述
一：光学冷加工工序
2）铣磨： 去除镜片表面凹凸不平 的气泡和杂质，起到成 型作用
一：光学冷加工工序
3）精磨： 将铣磨出来的镜片 的破坏层给消除掉, 固定R值
一：光学冷加工工序
4）抛光： 将精磨镜片在一次抛光,这道工序主要是把 外观做的更好，光洁度在这一步确定下来
一：光学冷加工工序
5）清洗：将抛光过后的镜片表面的抛光粉清 洗干净
1）光学样板： 第一次生产某种球面镜，需要生产它的光学样板及 对板，光学样板一定要保证非常高的精确度
光学样板允许误差 R A级误差 B级误差
0.5~5mm
5~10mm 10~35mm 35~350mm 1000~40000
0.5um
1um 2um 0.02% 0.003%
1um
3um 5um 0.03% 0.005%
8：涂墨或喷黑漆, 为防止镜片边缘反光在其外 圆或未抛光区域涂上一层黑墨，一般使用光 学专用无尘净化黑漆涂笔，但对于一些面积 较大区域则需要专用喷涂工具
一：光学冷加工工序
9：将2个R值相反的镜片用胶将其联合，此步 骤可在步骤8之前或之后作，多数情况下是 正负透镜胶合。一般采用光敏胶胶合。
二.光学冷加工的一些常识
光学加 此步骤一般由材料供应商完成，对于普通镜 片或圆形窗口，光学加工厂收到的一般是圆 柱料，圆柱直径比完工件直径大1~2mm， 光学工厂再对此圆柱进行切割，切成一个个 毛坯片，中心厚度也要比完工件大一些，具 体大多少视光洁度要求而定，此步骤造成的 材料浪费主要由刀口宽度决定
二.光学冷加工的一些常识
2）工装及成盘 第一次生产某种球面镜，除了光学样板，还 需要生产一整套工装，即在铣磨，精磨，抛 光每一步都需要的砣子，精度也越来越高， 在抛光过程用的工装精度最高，工件镶在这 样的工装上，不同R及外径的工件决定最终 成盘数量

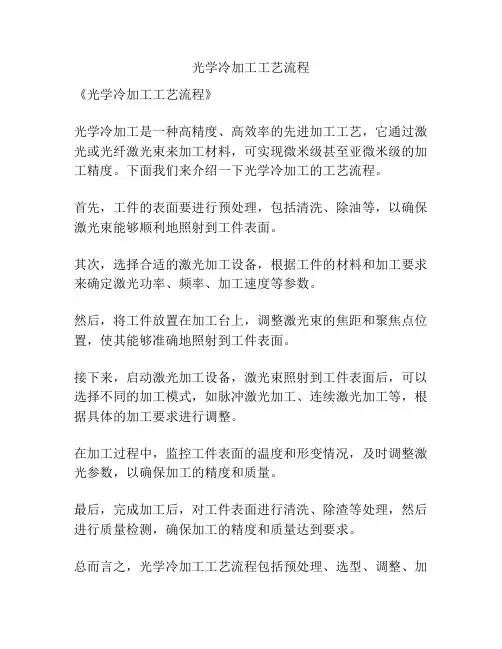

光学冷加工工艺流程
光学冷加工工艺流程
《光学冷加工工艺流程》
光学冷加工是一种高精度、高效率的先进加工工艺，它通过激光或光纤激光束来加工材料，可实现微米级甚至亚微米级的加工精度。
下面我们来介绍一下光学冷加工的工艺流程。
首先，工件的表面要进行预处理，包括清洗、除油等，以确保激光束能够顺利地照射到工件表面。
其次，选择合适的激光加工设备，根据工件的材料和加工要求来确定激光功率、频率、加工速度等参数。
然后，将工件放置在加工台上，调整激光束的焦距和聚焦点位置，使其能够准确地照射到工件表面。
接下来，启动激光加工设备，激光束照射到工件表面后，可以选择不同的加工模式，如脉冲激光加工、连续激光加工等，根据具体的加工要求进行调整。
在加工过程中，监控工件表面的温度和形变情况，及时调整激光参数，以确保加工的精度和质量。
最后，完成加工后，对工件表面进行清洗、除渣等处理，然后进行质量检测，确保加工的精度和质量达到要求。
总而言之，光学冷加工工艺流程包括预处理、选型、调整、加
工和后处理等多个环节，只有严格按照流程操作，才能实现高精度、高效率的加工。
希望通过不断的技术创新和工艺改进，光学冷加工能够在更广泛的领域得到应用，为制造业的发展贡献更大的力量。

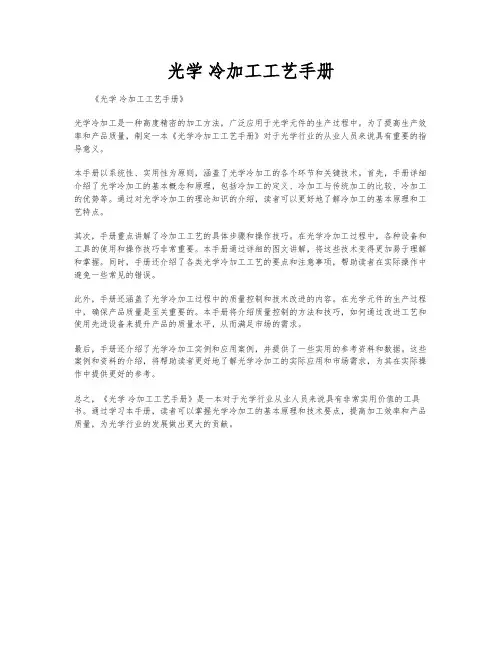

光学 冷加工工艺手册
光学冷加工工艺手册
《光学冷加工工艺手册》
光学冷加工是一种高度精密的加工方法，广泛应用于光学元件的生产过程中。
为了提高生产效率和产品质量，制定一本《光学冷加工工艺手册》对于光学行业的从业人员来说具有重要的指导意义。
本手册以系统性、实用性为原则，涵盖了光学冷加工的各个环节和关键技术。
首先，手册详细介绍了光学冷加工的基本概念和原理，包括冷加工的定义、冷加工与传统加工的比较、冷加工的优势等。
通过对光学冷加工的理论知识的介绍，读者可以更好地了解冷加工的基本原理和工艺特点。
其次，手册重点讲解了冷加工工艺的具体步骤和操作技巧。
在光学冷加工过程中，各种设备和工具的使用和操作技巧非常重要。
本手册通过详细的图文讲解，将这些技术变得更加易于理解和掌握。
同时，手册还介绍了各类光学冷加工工艺的要点和注意事项，帮助读者在实际操作中避免一些常见的错误。
此外，手册还涵盖了光学冷加工过程中的质量控制和技术改进的内容。
在光学元件的生产过程中，确保产品质量是至关重要的。
本手册将介绍质量控制的方法和技巧，如何通过改进工艺和使用先进设备来提升产品的质量水平，从而满足市场的需求。
最后，手册还介绍了光学冷加工实例和应用案例，并提供了一些实用的参考资料和数据。
这些案例和资料的介绍，将帮助读者更好地了解光学冷加工的实际应用和市场需求，为其在实际操作中提供更好的参考。
总之，《光学冷加工工艺手册》是一本对于光学行业从业人员来说具有非常实用价值的工具书。
通过学习本手册，读者可以掌握光学冷加工的基本原理和技术要点，提高加工效率和产品质量，为光学行业的发展做出更大的贡献。
光学冷加工行业的定义
光学冷加工行业的定义光学冷加工行业主要生产光学元器件，为光学仪器、光电子图像信息处理产品等的下游行业提供镜片、镜头等光学元件，在整个产业链构成中处于生产半成品的中间环节。
图1－1－1：光学冷加工行业的产业链构成光学冷加工的主要工艺有压型、切削、铣磨、精磨、抛光、磨边、接合、镀膜等。
行业下游的最终产品包括数码相机、拍照手机、扫描仪、投影仪、背投电视、DVD机、条形码阅读机等光学仪器和光电数码产品。
光学冷加工主要为其下游产品加工光学镜片，从材质上区分，有玻璃和塑胶两大类。
玻璃镜片分为平面镜和透镜两大类，其中平面镜包括平板玻璃和棱镜，透镜则包括了球面镜和非球面鏡。
目前国内企业的非球面镜加工尚处于起步阶段，仍以玻璃球面镜为主流产品。
根据下游产品的不同种类，光学球面镜片依照口径规格不同分成以下几大类：表1－1－1：光学球面镜片主要分类行业特点：资金、技术和劳动密集型行业资金密集型：光学冷加工行业的固定资产投入主要用于生产加工设备的购置，增加设备是产能提升的前提之一，设备等固定资产投入通常占总投入的70%-80%。
技术密集型：光学冷加工行业的技术含量较高，工艺技术和生产管理水平直接影响产品质量和良品率高低，决定了企业在市场竞争中的成本优势，并对产能规模提升形成制约。
劳动密集型：光学冷加工行业生产自动化程度不高，许多环节需人工操作，各工序要求精细，需要大量熟练掌握工艺技能的操作人员。
行业的国际间产业结构调整趋势全球光学冷加工业的最顶端技术主要掌握在日本、美国和德国厂商手上，其中日本掌握了全球光学冷加工技术的主要来源。
随着近10年以来现代光电技术的大发展，光学技术发达国家纷纷调整自身产业结构和产业发展方向，逐渐退出传统光学加工领域，向现代、高端光电产品的制造、研发集中；台湾、中国大陆则逐渐成为全世界光学冷加工的制造中心。
德国：具有雄厚的光学工业基础，在光学冷加工方面具有高水平、高精度优势，蔡司镜头和来卡相机代表了世界传统光学加工和相机制造技术的最高水准。
光学冷加工工艺
光学冷加工工艺嘿，朋友们！今天咱们来聊聊光学冷加工工艺，这可就像是一场在微观世界里玩的超级酷炫“魔术”呢！你看啊，光学冷加工就像是给那些光学材料做超级精细的“美容手术”。
那些镜片啊，就像是一群等待变身的灰姑娘。
一开始，它们可能就是普普通通的玻璃块，毫不起眼，就像路边无人问津的小石子。
可是在光学冷加工工艺的魔法棒下，它们就要开始惊艳变身啦！这个工艺里有研磨这一步，这研磨就像是一场超级耐心的“蚂蚁搬家”。
小小的研磨粒子在镜片表面缓缓移动，一点点地把那些多余的部分带走，就像无数个小工匠在精雕细琢一件绝世珍宝。
这时候，镜片就像个害羞的小姑娘，一点点地露出自己光滑的脸蛋。
接着是抛光，哇塞，这抛光简直就是一场梦幻的“滑冰舞会”。
抛光工具在镜片上优雅地滑动，就像滑冰选手在冰面上翩翩起舞。
而镜片呢，就像那冰面一样，在这个过程中变得越来越光洁，亮得都能闪瞎你的眼，仿佛在说：“看我现在多美，都能当镜子照啦！”还有定心工序，这就像是给光学镜片找“灵魂伴侣”。
要让镜片的中心和它的“搭档”完美契合，就像两个人跳交谊舞，得配合得天衣无缝才行。
要是定不好心，那这镜片就像个找不到路的小迷糊，在光学仪器里可就没法好好工作啦。
镀膜这个环节呢，又像是给镜片穿上一件超级华丽的“魔法外套”。
不同的膜层就像不同风格的衣服，有了这些膜，镜片就像是从乡下来的土妞变成了时尚都市的名媛。
不仅变得更加酷炫，还能抵御各种光线的“小怪兽”，什么紫外线啊、红外线啊，统统不在话下。
光学冷加工工艺里的每一道工序都像是紧密相连的“小火车车厢”，缺一不可。
一个环节出了小差错，就像火车脱了轨，整个镜片的质量就会大打折扣。
这可不像咱们平时马马虎虎做事情，这可是微观世界里的精细活，容不得半点沙子。
有时候，看着那些经过光学冷加工工艺打造出来的精美镜片，我都觉得这简直是人类智慧的“魔法结晶”。
就像从帽子里变出兔子的魔术师一样，我们的工匠们从平平无奇的材料里变出了这些神奇的光学镜片。
光学冷加工抛光技术
光学冷加工抛光技术
光学冷加工抛光技术是一种利用光学原理进行表面修整和抛光的高精度加工方法。
相比传统的机械抛光，光学冷加工抛光技术具有以下优势：
1. 高精度: 光学冷加工抛光技术可以达到亚纳米级的表面精度，适用于高要求的光学元件和器件的加工。
2. 无接触: 光学冷加工抛光技术利用光束进行加工，不需要与
工件接触，避免了机械抛光可能带来的刮擦和损伤。
3. 无热效应: 光学冷加工抛光技术在抛光过程中不会产生热量，避免了传统热加工可能引起的热应力和热变形问题。
4. 高效率: 光学冷加工抛光技术可以同时对多个表面进行加工，提高了加工效率。
光学冷加工抛光技术的基本原理是利用光束的聚焦和控制来进行表面修整和抛光。
通过调整光束的聚焦参数，可以控制加工深度和加工形状，从而实现精确的表面加工。
光学冷加工抛光技术在光学器件制造、半导体加工、精密机械加工等领域有着广泛的应用。
它不仅可以提高光学元件和器件的质量和性能，还可以降低制造成本和提高生产效率。
光学透镜的冷加工实训报告
一、实训目的通过本次实训，了解光学透镜的冷加工工艺流程，掌握光学透镜冷加工的基本操作技能，提高对光学透镜加工质量的控制能力，为今后从事光学领域的工作打下基础。
二、实训时间及地点实训时间：2023年10月1日至2023年10月5日实训地点：光学实验室三、实训内容1. 光学透镜冷加工工艺流程光学透镜的冷加工工艺流程主要包括以下步骤：（1）粗磨：去除镜片表面凹凸不平的气泡和杂质，起到成型作用。
（2）精磨：使零件加工到规定的尺寸和要求，将其粗磨出来的镜片的破坏层消除掉，大只固定R值，作好抛光准备。
（3）抛光：使零件表面光亮并达到要求的光学精度。
（4）定心：相对于光轴加工透镜的外圆，把透镜的外径磨到指定的直径。
（5）镀膜：在透镜的表面镀增透、反射等膜层。
（6）胶合：将不同的光学零件胶合在一起，使其达到光轴重合或按一定方向转折。
（7）涂黑：在镜片的毛面涂一层黑墨，达到消光的目的。
2. 光学透镜冷加工操作技能（1）粗磨：使用砂轮和磨料对镜片进行粗磨，去除表面凹凸不平的气泡和杂质。
（2）精磨：根据要求对镜片进行精磨，消除粗磨时的破坏层，达到规定的尺寸和形状。
（3）抛光：使用抛光轮和抛光膏对镜片进行抛光，使表面光亮并达到要求的光学精度。
（4）定心：使用定心工具对镜片进行定心，确保透镜的外径达到指定的直径。
（5）镀膜：在镜片表面镀增透、反射等膜层，提高透镜的性能。
（6）胶合：将不同的光学零件进行胶合，使其达到光轴重合或按一定方向转折。
（7）涂黑：在镜片的毛面涂一层黑墨，达到消光的目的。
3. 光学透镜加工质量分析（1）表面质量：光学透镜的表面质量对其光学性能有很大影响。
在加工过程中，应严格控制表面质量，确保镜片表面光洁、无划痕、无气泡等缺陷。
（2）形状精度：光学透镜的形状精度对其光学性能至关重要。
在加工过程中，应严格控制形状精度，确保镜片表面形状符合设计要求。
（3）光学性能：光学透镜的光学性能直接关系到光学系统的性能。
光学冷加工抛光技术
光学冷加工抛光技术引言：光学冷加工抛光技术是一种先进的表面加工技术，可以在不增加材料温度的情况下，提高材料表面质量和精度。
本文将对光学冷加工抛光技术进行详细介绍，并探讨其在工业制造领域的应用前景。
一、光学冷加工抛光技术的原理光学冷加工抛光技术是利用激光在材料表面产生微观热效应，通过控制激光参数和加工条件，实现对材料表面的微观结构调控和去除。
具体来说，光学冷加工抛光技术利用高能激光束对材料表面进行扫描，产生微小的熔融区域和快速冷却，使材料表面的微观结构发生变化，从而实现抛光效果。
二、光学冷加工抛光技术的优势1. 高效性：光学冷加工抛光技术可以快速去除材料表面的缺陷和粗糙度，大大提高加工效率。
2. 精度高：光学冷加工抛光技术可以实现对材料表面微观结构的精细调控，从而获得高精度的表面质量。
3. 热影响小：光学冷加工抛光技术在加工过程中不会增加材料的温度，避免了热引起的变形和损伤。
4. 环保性：光学冷加工抛光技术不需要使用化学溶剂和磨料，减少了对环境的污染。
三、光学冷加工抛光技术的应用领域1. 光学元件制造：光学冷加工抛光技术可以用于制造光学镜面、透镜等光学元件，提高其表面质量和光学性能。
2. 精密机械制造：光学冷加工抛光技术可以应用于精密机械零件的加工，如航空航天器件、半导体器件等，提高其表面质量和加工精度。
3. 光纤通信：光学冷加工抛光技术可以用于光纤端面的加工，提高光纤的传输效率和信号质量。
4. 光学薄膜涂层：光学冷加工抛光技术可以用于光学薄膜涂层的制备，提高薄膜的平整度和光学性能。
四、光学冷加工抛光技术的发展趋势1. 多波长激光应用：将多种波长的激光进行组合，可以实现对不同材料的高效抛光。
2. 全自动化加工系统：引入机器视觉和自动控制技术，实现光学冷加工抛光技术的全自动化生产。
3. 远程加工能力：通过激光束传输技术，实现对远程材料的抛光加工，拓展了应用范围。
4. 材料适应性提高：研发新的材料适应性加工方法，扩大光学冷加工抛光技术的适用范围。
光学加工工艺简介
光学加工工艺简介光学零件的加工，分为热加工、冷加工和特种加工，热加工目前多采用于光学零件的坯料备制；冷加工是以散粒磨料或固着磨料进行锯切、粗磨、精磨、抛光和定心磨边。
特种加工仅改变抛光表面的性能，而不改变光学零件的形状和尺寸，它包括镀膜、刻度、照相和胶合等。
冷加工各工序的主要任务是：粗磨（切削）工序：是使零件具有基本准确的几何形状和尺寸。
精磨（粗磨）工序：是使零件加工到规定的尺寸和要求，作好抛光准备。
抛光（精磨）工序：是使零件表面光亮并达到要求的光学精度。
定心工序：是相对于光轴加工透镜的外圆。
胶合工序：是将不同的光学零件胶合在一起，使其达到光轴重合或按一定方向转折。
球面光学零件现行加工技术三大基本工序为：1、范成法原理的铣磨（切削）2、压力转移原理的高速粗磨3、压力转移原理的高速抛光。
范成法原理的铣磨（切削），虽然加工效率较高，但其影响误差的因素较多，达到较高精度和较粗糙度较困难。
压力转移原理的准球心高速粗磨和高速抛光，零件受力较均匀，加工效率也较高，但必须预先准确修整磨（模）具的面形，才能保证零件的面形精度。
准确修整面形精度需要操作者的经验和技巧，而且需反复修整。
一、传统研磨与高速研磨特点1.传统研磨传统研磨也叫古典研磨，它是一种历史悠久的加工方法其主要特点是：（1）采用普通研磨机床或手工操作；（2）要求人员技术水平较高；（3）研磨材料多采用散砂（研磨砂）抛光沥青（4）抛光剂是用氧化铈或氧化铁；（5）压力用加荷重方法实现虽然这种方法效率低, 但加工精度较高所以，目前仍被采用。
2.高速研磨抛光一般是指准球心法（或称弧线摆动法）。
其主要特点是：（1）采用高速、高压和更有效的利用抛光模，大大提高了抛光效率（2）压力头围绕球心做弧线摆动，工作压力始终指向球心，也是靠球模成型的。
3.范成法准球心法对机床的精度要求较低,加工方法和传统法相近，易于实现，用的较广；范成法对机床精度及调整要求较高，目前很少采用。
光学冷加工流程
光学冷加工流程
光学冷加工流程是一种新兴的制造工艺，其利用激光的能量将物质加工成所需形状。
这种工艺具有高效、精密、绿色等特点，被广泛应用于航空航天、汽车工业、电子制造等领域。
光学冷加工的流程分为以下几个步骤：
1. 设计加工方案：首先需要根据产品的要求设计加工方案，确定加工的形状、尺寸、精度等参数。
2. 材料准备：根据加工方案选取合适的材料，进行清洗、烘干等处理，以确保加工质量。
3. 激光加工：将激光束照射在材料表面上，利用激光的能量将材料加工成所需形状。
激光加工的参数包括功率、焦距、扫描速度等，需要根据不同的材料和加工要求进行调整。
4. 加工后处理：加工完成后，需要对产品进行清洗、抛光、检验等处理，以确保产品质量。
在光学冷加工流程中，激光加工是关键的环节。
激光加工的优点是可以实现高精度、高效率的加工，同时不会产生明显的热影响区，避免了传统加工方法的变形和残留应力等问题。
激光加工的缺点是设备成本高、维护难度大，需要专业技术人员进行操作和维护。
光学冷加工流程的应用越来越广泛，如在航空航天领域中，利用光学冷加工可以制造出高强度、低重量的零部件，提高飞行器的性能和经济性；在汽车工业中，利用光学冷加工可以制造出高精度的汽车零部件，提高汽车的安全性和舒适性；在电子制造中，利用光学冷加工可以制造出微米级别的电子元器件，提高电子产品的性能和可靠性。
光学冷加工是一项具有广泛应用前景的制造工艺，其流程包括加工方案设计、材料准备、激光加工和加工后处理等环节。
通过不断的技术创新和工艺改进，光学冷加工将会有更加广阔的应用前景。
光学冷加工
实验二十五放大镜的制作第一章光学零件制造工艺一般知识1.1 光学零件制造工艺的特点及一般过程制作光学零件的常见材料有三大类，即光学玻璃、光学晶体和光学塑料，其中以光学玻璃，特别是无色光学玻璃的使用量最大。
虽然光学零件的加工按行业划分归入机械加工一类，但由于加工对象的材料性质和加工精度要求显著地不同于金属材料，因而加工工艺上也完全不同于金属工艺而具有特殊性。
1.1.1 光学零件的加工精度及其表示光学零件属于高精度零件。
平面零件的加工精度主要有角度和平面面形；球面零件的加工精度要求主要有曲率半径和球面面形。
高精度棱镜的角误差要求达到秒级。
高精度平面面形精度可达到几十分之一到几百分之一波长。
平面零件的平面性和球面零件的球面性统一称为面形要求。
光学车间一般用干涉法计量，用样板叠合观察等厚干涉条纹（俗称看光圈）。
表示面形误差的光圈数符号是N，不规则性（或称局部误差）符号是△N。
除面形精度外，光学零件表面还要有粗糙度要求。
光学加工中各工序的表面粗糙度如表6-1所示。
光学零件抛光表面粗糙度用微观不平十点高度表示为R2=0.025um，用轮廓算术平均偏差表示为R2=0.025um，用符号表示则为0.008，在此基础上，还有表面疵病要求，即对表面亮丝、擦痕、麻点的限制。
1.1.2 光学零件加工的一般工艺过程及特点光学零件加工的工艺过程随加工方式不同而异。
光学零件的加工方式主要有两类：传统（古典）加工工艺和机械化加工工艺，这里我们只介绍传统加工工艺。
传统工艺的特点主要有：（1）使用散粒磨料及通用机床，以轮廓成形法对光学玻璃进行研磨加工。
操作中以松香柏油粘结胶为主进行粘结上盘。
先用金刚砂对零件进行粗磨与精磨，然后使用松香柏油抛光模与抛光粉（主要是氧化铈）对零件进行抛光加工。
影响工艺的因素多而易变，加工精度可变性也大，通常是几个波长数量级。
高精度者可达几百分之一波长数量级。
