光耦继电器是什么
光耦继电器工作原理是什么
光耦继电器工作原理解析光耦继电器，又称光电继电器，是一种利用光电转换原理控制的电磁继电器。
光耦继电器具有免触点、隔离性好、响应速度快等优点，在工业控制、通信、仪器仪表等领域得到广泛应用。
本文将深入探讨光耦继电器的工作原理及其应用。
光耦继电器的基本结构光耦继电器由光耦隔离器件和电磁继电器两部分构成。
光耦隔离器件通常包括发光二极管（LED）和光敏三极管（光控晶体管）组成。
LED接收控制信号，产生光信号照射到光敏三极管上，从而控制电磁继电器的通断。
光耦继电器的工作原理当外部控制电路施加电压时，LED将被激活并发出光信号。
光信号经过隔离区域照射到光敏三极管上，激活三极管并导通。
导通后的光控晶体管将使电磁继电器的触点闭合或断开，从而实现对外部电路的控制。
光耦继电器的工作原理可简单描述为：外部控制信号→LED发出光信号→光敏三极管导通→电磁继电器通断。
光耦继电器的特点及应用1.免触点：光耦继电器在传输信号时无接点，避免了因接触产生的电火花和接点磨损。
2.隔离性强：光耦继电器能有效隔离控制信号与被控制电路，提高了系统安全性。
3.响应速度快：由于光信号传输速度快，光耦继电器的响应速度较快。
光耦继电器在自动化控制、电力系统、通信设备等领域广泛应用，如用于PLC控制系统中的输入/输出模块、电力系统的开关与保护、数字电路的开关控制等。
结语通过本文的解析，我们了解了光耦继电器的工作原理，包括基本结构、工作原理、特点及应用。
光耦继电器作为一种重要的控制元件，在工业领域起着关键作用，带来了诸多便利和安全性。
希望本文对读者对光耦继电器有更深入的了解。
单片机 光耦继电器
单片机光耦继电器
单片机光耦继电器是一种基于光耦技术的微型控制装置，广泛应用于自动化控制、智能家居、工业自动化等领域。
本文将对单片机光耦继电器的工作原理、特点、应用场景以及未来发展进行详细介绍。
一、工作原理
单片机光耦继电器主要由光耦器件和继电器两部分组成。
光耦器件是一种利用光电效应实现电信号传输的半导体器件，具有信号传输速度快、抗干扰能力强等优点。
在单片机光耦继电器中，光耦器件将输入的电信号转换为光信号，通过光导纤维传输到接收端，再由接收端将光信号转换为电信号，实现对电路的通断控制。
二、特点
1、高可靠性：由于光耦继电器采用光电传输方式，避免了传统继电器触点易磨损、接触不良等问题，具有更高的可靠性。
2、长寿命：由于光耦继电器的触点无机械磨损，寿命长，可广泛应用于需要长期稳定运行的场合。
3、快速响应：光耦继电器的响应速度快，可实现快速控制和调节。
4、宽输入范围：光耦继电器的输入电压范围较宽，可适应不同的输入信号。
5、隔离性能好：光耦继电器具有较好的隔离性能，可有效防止电路之间的干扰和耦合。
三、应用场景
单片机光耦继电器在智能家居、工业自动化、电力控制等领域有广泛应用。
例如，在智能家居中，可实现灯光、空调、窗帘等家电的控制；在工业自动化中，可实现设备的自动启停、安全保护等功能；在电力控制中，可实现高压电路的远程控制和保护。
四、未来发展
随着科技的不断发展，单片机光耦继电器将不断优化和升级。
未来，光耦继电器将向着更小型化、集成化、智能化方向发展，同时将不断提升其性能和可靠性，以满足更多领域的需求。

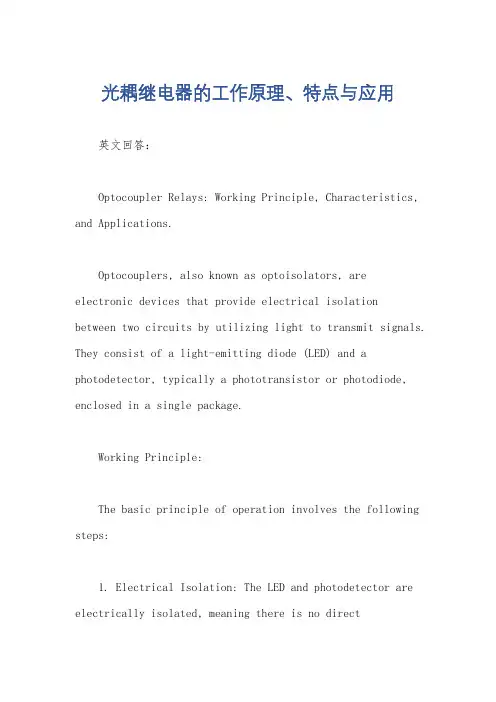

光耦继电器的工作原理、特点与应用
光耦继电器的工作原理、特点与应用英文回答：Optocoupler Relays: Working Principle, Characteristics, and Applications.Optocouplers, also known as optoisolators, areelectronic devices that provide electrical isolation between two circuits by utilizing light to transmit signals. They consist of a light-emitting diode (LED) and a photodetector, typically a phototransistor or photodiode, enclosed in a single package.Working Principle:The basic principle of operation involves the following steps:1. Electrical Isolation: The LED and photodetector are electrically isolated, meaning there is no directelectrical connection between them. This ensures that high voltages or transients in one circuit do not affect the other circuit.2. Light Transmission: When a voltage is applied to the LED, it emits light. This light travels through an optical channel to the photodetector.3. Signal Transfer: The light emitted by the LED is detected by the photodetector, which then generates an electrical signal. This signal replicates the electrical signal applied to the LED, effectively transferring the signal across the electrical isolation barrier.Characteristics:Electrical Isolation: They provide high levels of electrical isolation between circuits, typically in the range of several kilovolts.High Input-Output Impedance: The LED has a high input impedance, while the photodetector has a high outputimpedance. This allows for easy interfacing with various circuits.Fast Response Time: Optocouplers exhibit fast response times, making them suitable for high-speed applications.Compact Size: They are small and lightweight devices, which makes them easy to integrate into printed circuit boards (PCBs).Low Power Consumption: Optocouplers generally consume low power, making them energy-efficient.Applications:Optocouplers find widespread applications in various industries, including:Industrial Control: Isolating microcontrollers or programmable logic controllers (PLCs) from high-voltage industrial machinery.Power Electronics: Isolating power circuits from control circuits to prevent ground loops and noise interference.Telecommunications: Interfacing between different communication protocols that operate at different voltage levels.Medical Electronics: Isolating patient-connected devices from the power grid to ensure safety.Consumer Electronics: Isolating audio signals in home theater systems and isolating control signals in remote controls.中文回答：光耦继电器，工作原理、特点与应用。
光耦继电器的作用及工作原理
光耦继电器的作用及工作原理
光耦继电器是一种利用光电转换原理实现电气隔离的电子元器件。
其工作原理是通过光电二极管和光敏三极管的组合，将输入端的电信号转换成光信号，再通过光耦隔离器将光信号传递到输出端，从而实现输入输出电路的隔离。
光耦继电器具有高速、高精度、低功耗、电气隔离等优点，广泛应用于电力电子、通信、计算机、仪器仪表等领域。
在电力电子领域，光耦继电器常用于高压、高电流、高频等场合，如电力变换器、电力调节器、电力控制器等。
在通信领域，光耦继电器常用于光纤通信、光电转换、光电隔离等场合，如光纤通信系统、光电转换器、光电隔离器等。
在计算机领域，光耦继电器常用于数据传输、信号隔离、电源隔离等场合，如USB隔离器、RS232隔离器、电源隔离器等。
在仪器仪表领域，光耦继电器常用于信号隔离、测量控制、电源隔离等场合，如信号隔离器、测量控制器、电源隔离器等。
光耦继电器是一种将输入信号和输出信号隔离的电子元件。
其工作原理是利用光电效应，将输入信号转换为光信号，再通过光耦隔离器将光信号转换为输出信号。
光耦隔离器由发光二极管和光敏三极管组成，当输入信号加到发光二极管上时，发光二极管会发出光信号，光信号经过隔离器后，光敏三极管会将光信号转换为输出信号。
光耦继电器具有隔离性能好、抗干扰能力强、速度快、寿命长等优点，广泛应用于电力、通讯、仪器仪表、自动化控制等领域。
在电力系统中，光耦继电器可用于电力保护、电力监测等方面；在通讯领域中，光耦继电器可用于光通信、光纤传输等方面；在仪器仪表领域中，光耦继电器可用于信号隔离、信号放大等方面；在自动化控制领域中，光耦继电器可用于PLC控制、电机控制等方面。

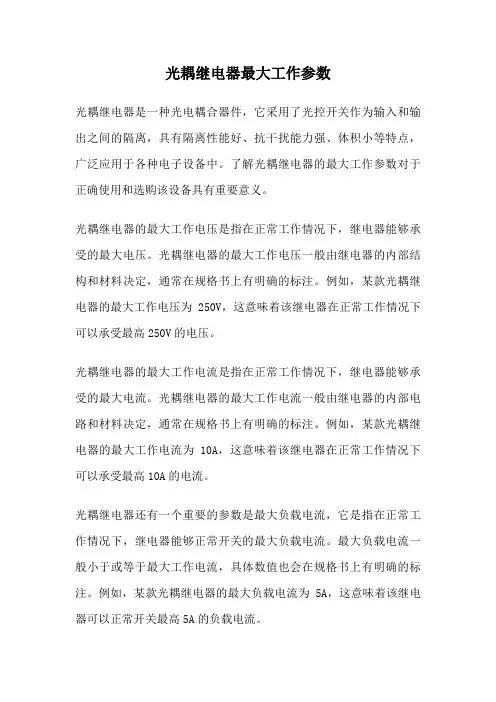

光耦继电器最大工作参数
光耦继电器最大工作参数光耦继电器是一种光电耦合器件，它采用了光控开关作为输入和输出之间的隔离，具有隔离性能好、抗干扰能力强、体积小等特点，广泛应用于各种电子设备中。
了解光耦继电器的最大工作参数对于正确使用和选购该设备具有重要意义。
光耦继电器的最大工作电压是指在正常工作情况下，继电器能够承受的最大电压。
光耦继电器的最大工作电压一般由继电器的内部结构和材料决定，通常在规格书上有明确的标注。
例如，某款光耦继电器的最大工作电压为250V，这意味着该继电器在正常工作情况下可以承受最高250V的电压。
光耦继电器的最大工作电流是指在正常工作情况下，继电器能够承受的最大电流。
光耦继电器的最大工作电流一般由继电器的内部电路和材料决定，通常在规格书上有明确的标注。
例如，某款光耦继电器的最大工作电流为10A，这意味着该继电器在正常工作情况下可以承受最高10A的电流。
光耦继电器还有一个重要的参数是最大负载电流，它是指在正常工作情况下，继电器能够正常开关的最大负载电流。
最大负载电流一般小于或等于最大工作电流，具体数值也会在规格书上有明确的标注。
例如，某款光耦继电器的最大负载电流为5A，这意味着该继电器可以正常开关最高5A的负载电流。
光耦继电器的最大开关频率也是一个重要的参数。
最大开关频率是指在正常工作情况下，继电器能够正常开关的最高频率。
光耦继电器的最大开关频率一般由继电器的内部结构和材料决定，通常在规格书上有明确的标注。
例如，某款光耦继电器的最大开关频率为100Hz，这意味着该继电器可以正常开关最高100次/秒的频率。
光耦继电器的最大工作参数包括最大工作电压、最大工作电流、最大负载电流和最大开关频率等。
了解这些参数对于正确选择和使用光耦继电器至关重要，可以确保设备的正常运行和安全性。
因此，在选购和使用光耦继电器时，我们应该仔细查看规格书中的相关参数，并根据实际需求进行选择。
光耦继电器
光耦继电器简介光耦继电器是一种特殊的继电器，它利用光电效应将输入信号转化为输出信号，实现电气隔离和信号转换的功能。
光耦继电器由光耦合器和继电器两部分组成，光耦合器负责将输入信号转化为光信号，继电器负责将光信号再转化为输出信号。
结构和工作原理结构光耦继电器的基本结构由光电耦合器和继电器两个部分组成。
光电耦合器包括光电二极管（LED）和光敏三极管（光敏电阻、光敏二极管等）。
继电器包括电磁线圈、弹簧和触点等。
工作原理光耦继电器的工作原理是基于光电效应。
当输入电流通过光电二极管（LED）时，LED会发出光，然后被光敏三极管（光敏电阻、光敏二极管等）接收。
光敏三极管接收到的光会发生电流变化，这个电流变化将被传递到继电器的电磁线圈上。
通过控制电磁线圈的电流，继电器的触点可以打开或关闭。
特点和优势光耦继电器相比传统继电器具有以下的特点和优势：1.电气隔离：光耦继电器的光电二极管和光敏三极管之间通过光传输信号，实现了输入和输出之间的电气隔离。
这种电气隔离能够避免输入信号对输出信号的干扰，并提高系统的安全性。
2.高速响应：由于光耦继电器利用的是光信号传输，不受电磁干扰的影响，因此具有快速的响应速度。
这对于需要迅速切换的应用场景非常有用。
3.高可靠性：光耦继电器的触点不会产生电火花，也不会受到机械磨损的影响，因此具有比传统继电器更长的使用寿命和更高的可靠性。
4.小体积：相比传统继电器，光耦继电器的结构更加紧凑，体积更小，适用于空间有限的应用场景。
应用领域光耦继电器广泛应用于以下领域：1.高压电气设备控制：光耦继电器能够实现电气和光纤之间的隔离，提高电气设备的安全性，广泛应用于高压开关、保护装置等控制系统中。
2.通信设备：光耦继电器具有高速响应、电气隔离的特点，适用于通信设备中的信号转换和隔离等场景。
3.工控系统：光耦继电器的可靠性和高速响应使其成为工控系统中控制信号转换和隔离的理想选择。
4.汽车电子：光耦继电器广泛用于汽车电子系统中，如车灯控制、自动雨刷等。
充电桩光耦继电器
充电桩中使用的光耦继电器是一种关键的电气元件，它在充电桩的安全控制和隔离方面起到重要作用。
充电桩作为电动汽车的重要充电设备，需要实现高电压、大电流的精确控制，并确保操作人员和系统的安全。
光耦继电器（也称为光电耦合器或固态继电器）的主要作用如下：
1. 电气隔离：
充电桩中的高压部分与低压控制部分之间需要良好的电气隔离，防止高压回路直接对低电压控制电路产生影响，避免触电风险以及可能的设备损坏。
光耦继电器利用光学原理实现输入与输出之间的隔离，确保了安全可靠的信号传输。
2. 信号转换：
控制系统通过光耦继电器发送指令来控制充电桩的启动、停止以及充电电流、电压的调整。
光耦内部的发光二极管接收来自控制器的电信号并将其转化为光信号，然后被另一侧的光电晶体管或其他光电传感器接收并转换回电信号，从而驱动外部负载如接触器或电源开关等动作。
3. 过零检测与相位控制：
在一些高级的充电桩中，光耦继电器还用于过零检测功能，确保在交流电网电压过零点时切换负载，以减少电磁干扰和降低开关损耗。
4. 增强安全性与可靠性：
由于光耦继电器没有机械部件，其寿命长、反应速度快且抗干扰能力强，非常适合于充电桩这类要求高可靠性和稳定性的场合。
因此，在充电桩的设计中，光耦继电器是保证充电过程高效、安全及精准控制的关键组件之一。
1路光耦隔离继电器
1路光耦隔离继电器1. 什么是光耦隔离继电器？光耦隔离继电器是一种电子器件，它通过光耦技术实现输入和输出之间的电气隔离。
光耦隔离继电器在输入端和输出端之间使用光电转换器件，将输入信号转换为光信号，再通过光电转换器件将光信号转换为输出信号。
这种隔离的设计能够有效地防止输入和输出之间的电气干扰和噪声传递，提高系统的稳定性和可靠性。
2. 光耦隔离继电器的工作原理光耦隔离继电器主要由输入端、输出端和驱动电路组成。
输入端包括输入光电转换器件和输入电路，输出端包括输出光电转换器件和输出电路，驱动电路用于控制输入端和输出端之间的信号转换。
光耦隔离继电器的工作原理如下：•当输入信号到达输入端时，输入电路将信号转换为电流或电压信号，驱动电路将电流或电压信号转换为适合光电转换器件的信号。
•输入光电转换器件接收到驱动电路产生的电信号后，将电信号转换为光信号，并通过光耦隔离区域传递给输出光电转换器件。
•输出光电转换器件接收到光信号后，将光信号转换为电信号，并通过输出电路将信号输出到外部设备。
通过光耦隔离继电器的工作原理，输入信号和输出信号之间实现了电气隔离，避免了输入和输出之间的相互影响。
3. 光耦隔离继电器的应用领域光耦隔离继电器具有电气隔离、抗干扰能力强、响应速度快、寿命长等特点，被广泛应用于各个领域，包括但不限于以下几个方面：3.1 工业自动化在工业自动化系统中，光耦隔离继电器常用于控制信号的隔离和转换。
它可以将传感器信号转换为控制信号，实现对各种工业设备的控制和保护。
3.2 电力系统在电力系统中，光耦隔离继电器可以用于电力监测、电流保护、电压测量等方面。
它能够隔离输入和输出之间的电气干扰，提高系统的稳定性和可靠性。
3.3 通信设备在通信设备中，光耦隔离继电器常用于信号隔离和信号转换。
它可以将输入信号转换为适合通信设备的信号，保证信号的传输质量和稳定性。
3.4 医疗设备在医疗设备中，光耦隔离继电器用于隔离和保护医疗设备的输入和输出信号。
什么是光耦继电器？
什么是光耦继电器？它实际是由光耦+可控硅组成的。
例如MOC系列光耦的定义耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦，是开关电源电路中常用的器件。
光耦的工作原理耦合器以光为媒介传输电信号。
它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。
目前它已成为种类最多、用途最广的光电器件之一。
光耦合器一般由三部分组成：光的发射、光的接收及信号放大。
输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。
这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。
由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。
又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。
在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。
光耦的优点光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。
光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。
在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。
光耦的种类光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。
非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。
常用的4N系列光耦属于非线性光耦。
线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。
光耦继电器最大工作参数
光耦继电器最大工作参数（原创版）目录1.光耦继电器的定义与特点2.光耦继电器的工作原理3.光耦继电器的最大工作参数4.光耦继电器的使用寿命5.光耦继电器的适用特性参数6.结束语正文光耦继电器，简称光耦，是一种以光信号为媒介来实现电信号耦合与传递的器件。
它的最大工作参数包括反向电压、负载电压、连续负载电流等。
光耦继电器具有无触点、抗干扰能力强、传输速度快等特点，被广泛应用于各种电气设备中，如高压和低压电气隔离、计算机和控制器输出信号等。
光耦继电器的工作原理类似于光耦，通过光电二极管将输入信号转换为光信号，再通过光敏三极管将光信号转换为电信号。
在这个过程中，输入与输出完全隔离，实现高压和低压的电气隔离，从而达到抗干扰的目的。
光耦继电器的最大工作参数中，反向电压是指在光耦继电器的输入端施加的反向电压，其值不应超过数据手册规定的最大值。
负载电压是指光耦继电器输出端所能承受的最大电压，同样也不能超过数据手册规定的最大值。
连续负载电流是指光耦继电器在连续工作状态下所能承受的最大电流。
光耦继电器的使用寿命近乎无限，因为它没有机械触点，所以不存在触点的磨损问题。
但是，在实际应用中，光耦继电器的最大负载电流和负载电压等参数应严格按照数据手册的规定使用，以保证其正常工作和延长使用寿命。
光耦继电器的适用特性参数主要包括传输速度、抗干扰能力、隔离电压等。
一般的光耦继电器因芯片结构影响，传输速度较慢（100kbps 以下），在大量传输数据的场合可能不适用。
因此，针对高速传输场合，发展出了高速光耦继电器，其具有更复杂的 IC 结构，不仅能输出模拟信号，还能输出数字信号，传输速度也得到了显著提升。
总之，光耦继电器是一种具有无触点、抗干扰能力强、传输速度快等特点的电子器件，被广泛应用于各种电气设备中。
光电耦合继电器工作原理
光电耦合继电器工作原理1. 光电耦合继电器的基本概念光电耦合继电器，听起来像是个高大上的玩意儿，但其实就是一种能通过光信号来控制电路的装置。
它的出现，让我们在电气控制领域又迈进了一大步。
简单说，这就像是给传统的电器加上了一双“眼睛”，它通过光来感知和控制，真是酷毙了。
咱们就从它的基本结构说起吧，接着再聊聊它是怎么工作的。
1.1 结构组成光电耦合继电器主要由光源、光电探测器和控制电路组成。
光源一般是LED灯，发出光信号；而光电探测器则是接收光信号的，它能把光信号转变为电信号，简单明了，像是“听话的孩子”。
控制电路就像是指挥官，接到信号后，立刻进行处理，发出指令，控制负载设备的开关。
整套下来，像极了一场精心安排的舞台剧，每个角色都在默契地配合。
1.2 工作原理好啦，咱们进入正题，光电耦合继电器到底是怎么工作的呢？首先，当光源发出光线时，这光线就像个小信使，飞速地到达光电探测器。
这时候，探测器就像是接到情报的间谍，迅速把光信号转化成电信号。
如果一切正常，控制电路就会收到这个电信号，立马作出反应。
就这样，光信号一发，电流立马到位，设备开关自如，简单吧？2. 光电耦合继电器的优势光电耦合继电器有很多好处，咱们来一一列举。
首先，它的隔离性能特别好。
你想啊，电流和光信号之间隔着一层光的屏障，这就像是在进行一场安全的恋爱，彼此不干扰，又能互相欣赏。
这样就大大降低了电路之间的干扰，保证了设备的安全运行。
简直就是给设备穿上了一件保护衣！2.1 抗干扰能力强再说说它的抗干扰能力。
由于光信号不会受到电磁干扰的影响，所以在一些电磁环境复杂的地方，光电耦合继电器依然能够稳稳当当地工作。
这就像在喧闹的市场里，依然能听到自己爱人的声音，心里踏实得很。
2.2 反应速度快而且，光电耦合继电器的反应速度也很快！由于光的传播速度很快，信号传递几乎是瞬间的，设备能在短时间内做出响应。
这就像一场飞速的接力赛，队员们传球毫不犹豫，最后完成完美的进攻。
低电平导通的光耦继电器
低电平导通的光耦继电器
从工作原理上来看，低电平导通的光耦继电器是通过输入端的低电平信号来激活光耦合器件中的发光二极管，发光二极管发出的光线照射到光敏二极管上，使其导通，从而闭合输出端的触点，实现电气连接。
这种设计能够有效地隔离输入和输出电路，提高系统的稳定性和安全性。
在实际应用中，低电平导通的光耦继电器常常用于数字电路中的电平转换、信号隔离、电路保护等方面。
例如，当需要将低电平信号转换为驱动高电压负载的控制信号时，可以使用低电平导通的光耦继电器来实现隔离和转换；另外，在一些对信号隔离要求较高的场合，也可以采用这种类型的光耦继电器来实现输入和输出电路的隔离。
总的来说，低电平导通的光耦继电器在数字电路和控制系统中具有重要的作用，能够实现输入输出的电气隔离和信号转换，提高系统的可靠性和稳定性。
光耦继电器工作原理
光耦继电器工作原理
光耦继电器是一种智能开关，它可以通过光学原理来自动控制电路开关。
它属于非接触控制电器，其工作原理主要是利用光学效应控制电路的开关，因此它是一种很灵活的电子设备，可以用来实现电路的远程控制和自动化控制。
光耦继电器的工作原理主要是建立在“光学控制原理”的基础上的，其基本结构包括有敏光电子和光电耦合器两个部分。
敏光电子是一种半导体元件，由一个正向器件和一对晶体管构成。
正向器件内部包含一个半导体片和一个玻璃管，玻璃管内封装有一种特殊的晶体材料，同时可以释放出电子。
而光电耦合器由一个发射器和一个接收器组成，发射器的作用是输出光束，而接收器则是接受输入光束，在数传转换方面也扮演着重要的角色。
当光耦继电器工作时，光电耦合器先从发射器发出一束强光，然后敏光电子会将此强光感应变为弱光，最后将弱光输出给接收器后形
成光电耦合，最后晶体管会把弱光变为电流进行数字转换，进而控制电路开关。
由此可见，光耦继电器是一种性能良好的非接触式控制电器，它不仅可以实现无线操控，而且能有效的缩短控制电路的响应时间，它的工作稳定、可靠性高，噪音小，可以广泛的应用在家用电器、工业自动化等领域中。
光耦做继电器
光耦做继电器
光耦继电器是固态继电器的一种，其工作原理类似于光耦。
光耦继电器通常由光耦合器、LED和晶体管等组成，利用光信号传递控制信号，实现电路的自动控制。
光耦继电器具有寿命长、耐腐蚀、耐潮湿、抗干扰能力强等特点，可以用于高电压、大电流的开关控制，广泛应用于各种自动化设备、仪器仪表、通信设备等领域。
使用光耦继电器需要注意以下几点：
1.选择合适的光耦合器，根据实际需求选择不同型号和规格的光耦合器，以保证控制效果和稳定性。
2.注意光耦继电器的输入输出电压和电流，确保输入输出符合要求，避免损坏光耦继电器。
3.注意光耦继电器的响应速度，根据实际需求选择不同响应速度的光耦继电器，以满足控制要求。
4.注意光耦继电器的温度特性，根据实际工作环境温度选择合适的光耦继电器，以保证正常工作。
5.正确连接光耦继电器的输入输出线路，保证控制信号的正确传输，避免信号干扰和误操作。
总之，光耦继电器是一种高效、稳定、可靠的自动化控制元件，广泛应用于各种领域。
在使用过程中需要注意选择合适的型号和规格，正确连接线路，以保证控制效果和稳定性。
光耦继电器和普通继电器的区别
光耦继电器和普通继电器的区别继电器是电气控制设备中常用的一种，其作用是实现电路的分、合和多个电路的切换。
在继电器的大家庭中，光耦继电器和普通继电器是两种常见的类型。
它们在工作原理、结构以及应用方面存在一些明显的区别。
1. 结构差异•普通继电器：–普通继电器通过电磁吸引力来实现触点的闭合和断开。
在普通继电器中，通常包含激磁线圈、铁芯和触点。
当通电时，电磁线圈会产生一个磁场，吸引铁芯，使触点闭合，电路通电；断电时，磁场消失，触点分离，电路断开。
•光耦继电器：–光耦继电器的结构中包含了一个发光二极管（LED）和一个光敏三极管（光电二极管或光电晶体管）。
当LED端通电时，会发光，光照射到光敏三极管上，产生电信号，从而实现继电器的闭合。
2. 工作原理不同•普通继电器：–普通继电器通过电磁感应实现触点的闭合和断开，需要外部电源提供电流。
•光耦继电器：–光耦继电器通过光信号控制触点的开关，不需要直接连接到电源，具有隔离效果，可以提高电路的稳定性和安全性。
3. 应用领域不同•普通继电器：–普通继电器广泛应用于家用电器、电力系统、自动控制系统等领域，适合控制较大电流和电压的电路。
•光耦继电器：–光耦继电器主要用于需要隔离、抗干扰、电气绝缘的场合，例如计算机、通信设备、医疗设备等领域。
4. 总结光耦继电器和普通继电器在结构、工作原理和应用领域上存在明显的差异。
普通继电器通过电磁感应实现触点的闭合和断开，而光耦继电器则通过光信号控制触点的开关，具有隔离效果和电气绝缘的特点。
选择适合的继电器类型可以有效地满足不同电路控制的需求。
四路光耦继电器
四路光耦继电器
四路光耦继电器是一种光电转换设备，它将光信号转换为电信号，并通过继电器实现电路的通断控制。
它具有传输距离远、抗干扰能力强、无触点、寿命长等优点，被广泛应用在通信、自动化控制、计算机等领域。
四路光耦继电器的工作原理是利用光耦器件将输入的光信号转换为电信号，然后通过继电器实现电路的通断控制。
具体来说，四路光耦继电器包含四个发光二极管和四个光敏二极管，分别对应四个输出通道。
当有光照射到发光二极管上时，发光二极管发光，光敏二极管接收到光信号后将其转换为电信号，然后通过继电器实现输出通道的通断控制。
通过这种方式，四路光耦继电器可以实现四路电路的同时控制。
四路光耦继电器的优点包括传输距离远、抗干扰能力强、无触点、寿命长等。
它的传输距离可以达到几十公里，甚至更远。
同时，它具有很强的抗干扰能力，可以在各种恶劣环境下稳定工作。
此外，四路光耦继电器采用无触点设计，具有无机械磨损、无火花干扰等优点，寿命长且维护成本低。
总之，四路光耦继电器是一种高性能、高可靠性的电子设备，它可以实现四路电路的同时控制，具有传输距离远、抗干扰能力强、无触点、寿命长等优点。
它在通信、自动化控制、计算机等领域得到了广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光耦继电器是什么
光耦继电器是什么
光耦继电器是固态继电器的一种。
英文是Solid State Optronics Relay。
一般继电器都是机械触点，靠通电流过线圈变成有磁性的磁铁吸合触点，从而控制开光状态。
而光耦继电器工作原理类似于光耦(其实看等效电路图是一样的)。
光耦继电器的专业术语：
Form A=常开触点
Form B=常闭触点
Form C=转换触点
Form E=双稳态开关
AT=安培匝数用于描述磁场灵敏度的参数
NC是常闭触点normal close
NO是常开触点normal open
光耦继电器（MOS输出）特点：
无触点，因此没有触点的磨损，使用寿命是无限的；无震动和弹跳；防震，抗摔性；无动作声音；小体积（有直插和贴片两种封装），高信赖性；>AC/DC兼用；高速切换；低放电电压；低动作电流（省电流）；低开路时的漏电电流；输入与输出间完全绝缘。
可控制各种负载（继电器、电灯、发光二极管、加热器、马达、电磁吸筒等）。
以上说明光耦继电器不像其他继电器，如电磁继电器那样。
电磁继电器是有使用寿命的，DataSheet上通常称为Expected Mechanical Life(预估机械寿命)和Expected Electrical Life at Rated Load(预估负载寿命)，机械寿命一般在107或108 次，而负载寿命一般在105 次。
光耦继电器是没有寿命的，发光二极管导通截止，接收二极管导通截止，不会因为老化而坏掉。
因此光耦继电器适用于反复需要开关的领域。
光耦继电器还有一个优点就是没响声，不会咔嚓咔嚓响。
光耦继电器按输出结构也可以分为MOS(场效应管)输出或SCR(可控硅整流管)输出。
MOS 输出的负载电流比较小(通常几百mA)，而如果是SCR输出的负载电流比较大(能达到几A)。
光耦继电器的定义
∙光耦继电器是用光耦来控制开光状态的固态继电器。
光耦继电器的优点
∙ 1.无机械触点，故不会出现触电磨损，使用寿命是无限的。
2.无动作声音，安静环保。
3.无震动和弹跳，防震抗摔。
4.体积小，安全可靠。
5.AC/DC兼用。
6.高速切换。
7.低放电电压。
8.低动作电流，低开路时的漏电电流。
9.输入与输出间完全绝缘。
10.可控制各种负载。
光耦继电器的应用
∙光耦继电器广泛应用于通讯机械、工业器械、医疗器械、测量仪器、家电、安全系统、办公自动化、监测系统等诸多领域。
光耦继电器的原理
∙光耦继电器的应用电路如图。
Vin有电压输入，有电流从1管脚流到2管脚，管脚8和管脚7不导通(原来是常闭合导通的)。
同样，Vin有电压输入，有电流从3管脚流到4管脚，管脚6和管脚5导通(原来是常开截止的)。
现在要计算限流电阻R的值。
限流电阻R的值由下面公式决定：
R = (Vin - V LED) / Iled (1)
在这公式中:
R 是输入限流电阻
Vin是输入控制信号
Vled是LED正向压降电压
Iled是流过LED的正向电流
假设是在一个标准TTL的电路里，光耦继电器采用AQW610。
Vin =5V
Vled =1.5V
Iled =5mA(比maximum的3mA都要大)
因此限流电阻R=700Ω。
