常见低压隔离器

合集下载

低压空气式隔离器

低压空气式隔离器

低压空气式隔离器、开关、隔离开关及熔断器组合电器1 引言1.1 适用范围本标准适用于额定电压为交流1200V或直流1500V及以下的配电电路和电动机电路中的空气式隔离器、开关、隔离开关及熔断器组合电器(以下统称为电器)。

熔断器组合电器中的熔断器必须符合JB4011 1-85《低压熔断器一般要求》的要求。

注:①若电器不靠人力操作,则必须符合附加要求。

附加要求必须在产品标准中规定。

②开关(或隔离器)的结构可以是转动式的、刀形的、用凸轮控制的等等。

1.2 主要目的本标准的主要目的在于规定:a.电器的特性;b.正常情况下电器的工作状态和性能;c.非正常情况下,如短路时,电器的工作状态和性能;d.为证实电器能达到以上要求,需进行的各项试验和应采用的试验方法;e.铭牌上应标明的数据以及包装、运输和贮存的要求。

1.3 和其他标准的关系1.3.1 和国内标准的关系本标准符合GB1497-85《低压电器基本标准》的有关规定。

本标准引用下列标准的有关部分:a.GB4942.2-85《低压电器外壳防护等级》;b.JB2455-85《压接触器》;c.GB2900.18-82《电工名词术语低压电器》;d.GB4025-84《控制电气设备的操作件标准运动方向》;e.GB4026-83《电器接线端子的识别和用字母数字符号标志接线端子的通则》;f.GB4207-84《固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法》;g.GB998-82《低压电器基本试验方法》。

1.3.2 和国际标准的关系本标准在技术实质上等效采用IEC408(1972)、IEC408修正第一号(1979)和第二号(1983)《低压空气式开关、隔离器、隔离开关及熔断器组合电器》。

本标准参考IEC664(1980)、IEC664A(1981)《低压系统的绝缘配合以及电气间隙和爬电距离》。

本标准考虑到国际电工委员会(IEC)标准的发展动向。

2 名词、术语本标准采用的主要名词、术语规定如下:2.1 电器devices2.1.1 开关电器switching device(见GB2900.18中1.1.4)2.1.2 机械开关电器mechanical switching device(见GB2900.18中1.1.5)2.1.3 (机械的)开关switch (mechanical)在正常的电路条件下(包括规定的过载),能接通、承载和分断电流;并在规定的非正常电路条件下(如短路),在规定时间内,能承载电流的一种机械开关电器。

常用低压电器_继电器、熔断器和低压隔离器

常用低压电器_继电器、熔断器和低压隔离器

3 电磁式交流接触器的结构
灭弧系 统
触点系 统
(1)结构: 接触器主要由电磁系 统、触点系统、灭弧系统 及其它部分组成。
电磁系 统
主触头接线柱
接触器外形
三对主触头
线圈接线柱
灭弧罩
结构示意图
接触器的工作原理
当接触器的励磁线圈通电后,在衔铁 气隙处产生电磁吸力,使衔铁吸合。 由于主触点支持件与衔铁固定在一起, 衔铁吸合带动主触点也闭合,接通主 电路。与此同时,衔铁还带动辅助触 点动作,使动合触点闭合,动断触点 断开。 当线圈断电或电压显著降低时,电磁 吸力消失或变小,衔铁在复位弹簧的 作用下打开,使主、辅触点恢复到原 来的状态,把电路切断。
(1) 电磁系统 铁心
线圈
衔铁
(2) 触头系统
主触头
辅助触头
(3) 灭弧装臵 主触头
磁吹线圈
灭弧罩
直流接触器
直流接触器与交流接触器的工作原理相同。结构 也基本相同,不同之处是,铁心线圈通以直流电, 不会产生涡流和磁滞损耗,所以不发热。为方便 加工,铁心由整块软钢制成。为使线圈散热良好, 通常将线圈绕制成长而薄的圆筒型,与铁心直接 接触,易于散热。 常用的直流接触器有:CZ0、CZ18等系列。
热继电器——常用型号说明
JR36系列热过载继电器主要适用于交流50Hz,额定绝 缘电压至690V以下,电流至160A的电力系统中作为三 相交流电动机的过载保护、断相保护。 JR36系列热过载继电器还可以与CJ10的替代产品 CJT1组成磁力起动器。 JR36继电器是在JR16B上改进设计的,其安装方 式和安装尺寸与JR16B完全一样,是JR16B有替代产品 。
热继电器——常用型号说明
JRS1系列热继电器适用于交流50Hz、主电路额定电压至 660V、额定电流0.1至80A的电路中,供交流电动机的过载 及断相保护用。它具有差动机构和温度补偿动能,可与 CJX2系列交流接触器插接安装。

2000a低压隔离开关参数

2000a低压隔离开关参数

2000a低压隔离开关参数
2000A低压隔离开关通常具有多个参数,包括额定电流、额定
电压、短时耐受电流、动稳定电流等。

首先,额定电流是指开关能
够安全可靠地承载的电流大小,通常以安培(A)为单位。

对于
2000A低压隔离开关来说,额定电流即为2000A,这意味着该开关能
够承受2000安培的电流而不损坏。

其次,额定电压是指开关额定的工作电压。

低压隔离开关通常
用于额定电压为400V至1000V的电路中,确保在正常工作条件下可
靠地进行电气隔离。

此外,短时耐受电流是指开关在短时间内(通常为1秒或3秒)能够承受的最大电流值,而不发生热失控或机械破坏。

这个参数对
于开关在短时间内承受过载电流时的安全运行至关重要。

最后,动稳定电流是指开关在额定电压下,能够安全地进行闭
合和分断的最大电流值。

这个参数反映了开关在正常操作时的稳定
性和可靠性。

综上所述,2000A低压隔离开关的参数包括额定电流、额定电
压、短时耐受电流和动稳定电流,这些参数保证了开关在电气系统中的安全可靠运行。

plc-常用低压电器共27页

plc-常用低压电器共27页
17
1、 直流电磁式时间继电器
阻尼 铜套
18
2、空气阻尼式时间继电器
19
优点:延时范围大(0.4~180s),不受电压和频率波 动的影响,结构简单,寿命长,价格便宜。
缺点:延时误差大,难以得到确定的延时值。
20
时间继电器的图形符号
21
(三)热继电器
• 作用:用于电动机过 载保护
• 结构:热元件、双金 属片和触头部分
常用低压电器 (微格教学)
自1101 温家铭 01110110133
§1.2 电气控制中常用电器
一、低压隔离器
• 作用:
电源切除后,将电路 隔离
• 1. 刀开关
操作:手动推进 文字符合开关
组合开关的结构 组合开关又称转换开关, 它的动、静触头分别叠装 于数层绝缘壳内,当转动 手柄时,每层动触头随方 形轴一起转动,使动、静 触头接通或者断开。
• 文字符号:KA
• 图形符号:
KA
KA
KA
15
4、 电磁式继电器的整定 调整释放弹簧的松紧程度 改变非磁性垫片的厚度 5、电磁式继电器的选择
16
(二)时间继电器
• 定义:
凡是敏感元件获得信号之后,其触头经过一 定延时再动作的继电器。
• 延时方式:
通电延时和断电延时
• 分类:
电磁阻尼式、空气阻尼式、电子式和电动机 式
• 特点:线圈匝数少,导线粗,阻抗小
• 文字符号:KI • 图形符号:
KI
KI
KI
• 分类:欠电流继电器和过电流继电器
12
欠电流继电器
• 吸合电流是线圈额定电流的30% ~ 65%, 释放电流是线圈额定电流的10% ~ 20% .

配电网常用低压开关及其特点对比

配电网常用低压开关及其特点对比

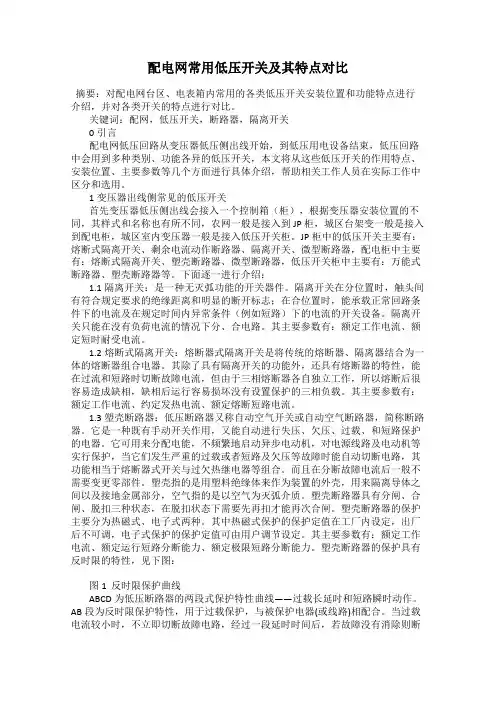

配电网常用低压开关及其特点对比摘要:对配电网台区、电表箱内常用的各类低压开关安装位置和功能特点进行介绍,并对各类开关的特点进行对比。

关键词:配网,低压开关,断路器,隔离开关0引言配电网低压回路从变压器低压侧出线开始,到低压用电设备结束,低压回路中会用到多种类别、功能各异的低压开关,本文将从这些低压开关的作用特点、安装位置、主要参数等几个方面进行具体介绍,帮助相关工作人员在实际工作中区分和选用。

1变压器出线侧常见的低压开关首先变压器低压侧出线会接入一个控制箱(柜),根据变压器安装位置的不同,其样式和名称也有所不同,农网一般是接入到JP 柜,城区台架变一般是接入到配电柜,城区室内变压器一般是接入低压开关柜。

JP柜中的低压开关主要有:熔断式隔离开关、剩余电流动作断路器、隔离开关、微型断路器,配电柜中主要有:熔断式隔离开关、塑壳断路器、微型断路器,低压开关柜中主要有:万能式断路器、塑壳断路器等。

下面逐一进行介绍:1.1隔离开关:是一种无灭弧功能的开关器件。

隔离开关在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备。

隔离开关只能在没有负荷电流的情况下分、合电路。

其主要参数有:额定工作电流、额定短时耐受电流。

1.2熔断式隔离开关:熔断器式隔离开关是将传统的熔断器、隔离器结合为一体的熔断器组合电器。

其除了具有隔离开关的功能外,还具有熔断器的特性,能在过流和短路时切断故障电流,但由于三相熔断器各自独立工作,所以熔断后很容易造成缺相,缺相后运行容易损坏没有设置保护的三相负载。

其主要参数有:额定工作电流、约定发热电流、额定熔断短路电流。

1.3塑壳断路器:低压断路器又称自动空气开关或自动空气断路器,简称断路器。

它是一种既有手动开关作用,又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等组合。

低压隔离电源方案

低压隔离电源方案

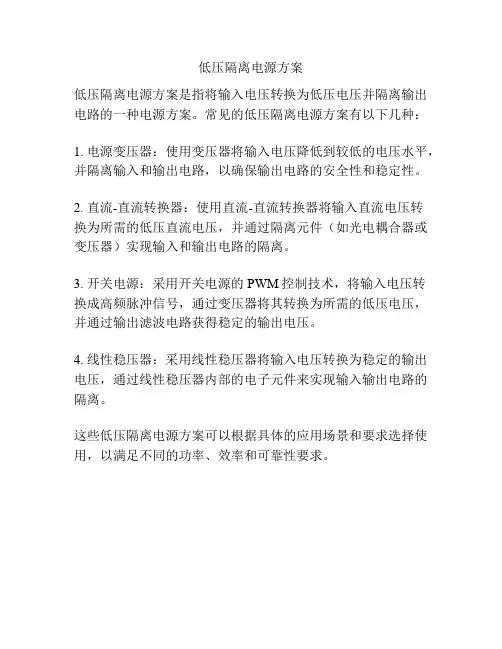

低压隔离电源方案
低压隔离电源方案是指将输入电压转换为低压电压并隔离输出电路的一种电源方案。

常见的低压隔离电源方案有以下几种:
1. 电源变压器:使用变压器将输入电压降低到较低的电压水平,并隔离输入和输出电路,以确保输出电路的安全性和稳定性。

2. 直流-直流转换器:使用直流-直流转换器将输入直流电压转
换为所需的低压直流电压,并通过隔离元件(如光电耦合器或变压器)实现输入和输出电路的隔离。

3. 开关电源:采用开关电源的PWM控制技术,将输入电压转
换成高频脉冲信号,通过变压器将其转换为所需的低压电压,并通过输出滤波电路获得稳定的输出电压。

4. 线性稳压器:采用线性稳压器将输入电压转换为稳定的输出电压,通过线性稳压器内部的电子元件来实现输入输出电路的隔离。

这些低压隔离电源方案可以根据具体的应用场景和要求选择使用,以满足不同的功率、效率和可靠性要求。

隔离开关的分类

隔离开关的分类

隔离开关的分类隔离开关是一种常用的电气设备,用于在电路中隔离电源或切断电流。

根据其用途和结构特点,隔离开关可以分为多种类型。

本文将以隔离开关的分类为主题,介绍几种常见的隔离开关。

一、刀形隔离开关刀形隔离开关是一种常用的低压电器设备,广泛应用于电力系统和工业控制领域。

它的主要结构包括刀刃、固定刀、动刀和隔离间隙等部分。

刀形隔离开关的工作原理是通过刀刃的切断作用,将电路与电源隔离,从而实现对电路的切断和闭合控制。

刀形隔离开关具有可靠性高、操作简单、维护方便等特点,是电力系统中常用的隔离开关之一。

二、负荷隔离开关负荷隔离开关是一种用于隔离负载电源的开关设备。

它常用于工业领域中的电气设备的检修和维护工作。

负荷隔离开关的工作原理是通过切断负载电路与电源的连接,将负载与电源隔离,从而实现对负载电路的安全隔离。

负荷隔离开关具有安全可靠、操作灵活、维护方便等优点,广泛应用于各个工业领域。

三、分段式隔离开关分段式隔离开关是一种特殊的隔离开关,它具有多个刀刃和分段结构。

分段式隔离开关的主要作用是在开关操作过程中,将电路分段隔离,避免因一次性切断整个电路而带来的电弧和短路等问题。

分段式隔离开关可根据实际需求进行组合,实现多回路的隔离和控制,广泛应用于电力系统和工业自动化领域。

四、高压隔离开关高压隔离开关是一种用于高压电路的隔离和切断的开关设备。

它通常用于电力系统中的变电站、配电室等场所,用于对高压电路进行控制和隔离。

高压隔离开关具有耐高压、耐短路电流、可靠性高等特点,能够有效保护电力设备和人员的安全。

五、隔爆隔离开关隔爆隔离开关是一种用于防止爆炸环境中电气设备引发火花和火灾的开关设备。

它通常应用于石油、化工、煤矿等爆炸危险场所。

隔爆隔离开关采用特殊的结构和材料,能够有效隔离和阻止爆炸气体传播,确保设备的安全运行。

六、可见断路器隔离开关可见断路器隔离开关是一种结合了断路器和隔离开关功能的开关设备。

它具有断开电路和隔离电源的功能,同时还能够通过观察窗口直观地判断开关状态。

低压开关--刀开关

低压开关--刀开关

闸刀开关在电气原理图中的符号及型号如图所示。
二、铁壳开关
铁壳开关又称封闭式负荷开关。它是在闸刀 开关基础上改进设计的一种开关。其灭弧性能、 操作性能、通断能力、安全防护性能等都优于闸 刀开关。因外壳多为铸铁或用薄钢板冲压而成, 故称为铁壳开关。
常用的铁壳开关有HH3、HH4系列,其中 HH4系列为全国统一设计产品,可取代同容量的 其他系列老产品。
隔离作用:在电源切除后,将需要检修的设备或线路与电源用一个明显断 开点隔开,建立可靠的绝缘间隙,以保证检修人员和设备的安全,或者根据运 行需要,换接线路。
熔断器式刀开关由刀开关和熔断器组合而成,有电源隔离和电路保护两种 功能,可分断一定的负载电流。
平时所说的刀开关俗称闸刀开关,是一种结构最简单、价格低廉的手动电 器。主要用于接通和断开长期工作设备的电源及不经常启动和制动、容量小于 7.5KW的异步电动机。现在大部分场合,刀开关已被自动开关所取代。
铁壳开关外形及结构如图所示。
1、组成:铁壳开关主要由触头系统(包括动触刀和得灭厘)、操 作机构(包括手柄、转轴、速断弹簧)、熔断器、灭弧装置及外 壳构成。
铁壳开关配用的熔断器,额定电流为60A及以下者,配用瓷 插式熔断器;额定电流为100A及以上者配用无填料封闭管式熔 断器。
2、操作机构:铁壳开关的操作机构具有以下两个特点:一是采用贮 能分合闸方式,这种贮能操作机构是一根一端装在外壳上,另一端扣 操作机手柄上的弹簧。当转动操作机手柄使其合闸和分闸时,开始阶 段闸刀不动,弹簧拉伸储能,当转到一定角度时,弹簧使触刀插入或 离开静夹座,动合速度与手柄操作速度无关。这样以来,大大地提高 了开关的合闸和分闸速度,缩短了开关的通断时间,因而也提高了开 关的通断能力和降低了触头系统的电气磨损,延长了开关的使用寿命。 第二是设有联锁装置,保证开关在合闸状态开关益不能开启,而当开 关盖开启时又不能合闸。联锁装置的采用,既有助于充分发挥外壳的 防护作用,又保证了更换熔丝等操作的安全。

低压开关设备和控制设备低压断路器

低压开关设备和控制设备低压断路器

浅谈低压开关设备和控制设备低压断路器摘要在现代社会农业、交通运输、国防、文教卫生、金融、商业、旅游服务和人们的日常生活都离不开电能。

本文针对低压开关设备和低压断路器的控制设备及原理进行了阐述。

关键词低压开关设备;低压断路器;控制设备中图分类号tm564.3,tm561 文献标识码a 文章编号1674-6708(2010)23-0086-02开关是最普通的电器之一,用于分合电路。

常见的开关有刀开关、隔离开关、负荷开关、转换开关、组合开关、空气断路器等。

开关可分为有载操作、无载操作、选择性操作3种,也可分为正面操作和背面操作的开关,还可分为带灭弧和不带灭弧的开关。

开关刀口有面接触和线接触两种。

线接触刀口开关的刀片易插入,接触电阻小,制造方便。

开关常采用弹簧片,以保证接触良好。

1 低压开关1.1 刀开关的用途及分类低压开关也称低压隔离器。

以刀开关为例,它是低压电器中结构比较简单、应用较广的一类手动电器,主要用于隔离电源,也可用来非频繁地接通和分断容量较小的低压配电电路及直接启动小容量电动机等。

刀开关由闸刀、静插座、手柄和绝缘底板等组成。

刀开关有多种。

按用途可分为胶盖闸刀开关、铁壳开关、组合开关等;按极数可分为单极、双极和三极;按操作方式可分为直接手柄操作式、杠杆操作机构式和电动操作机构式;按投掷方向可分为单投和双投等。

1.2 刀开关的主要技术参数1)刀开关的额定电压。

在长期工作中允许承受的最大电压称为额定电压。

目前我国生产的刀开关的额定电压为交流380v,直流220v 或440v。

2)刀开关的额定电流。

在合闸位置上允许长期通过的最大工作电流称为额定电流。

小电流刀开关的额定电流分为10a、15a、20a、30a、60a五个等级,大电流刀开关的额定电流一般为100a、200a、400a、600a、1000a和1500a六个等级。

3)刀开关的分断能力。

在额定电压下能可靠地分断的最大电流称为分断能力。

一般刀开关只能分断额定电流值以下的电流。

低压电器知识大全之电气识图

低压电器知识大全之电气识图
执行部分-触头系统
1—动断(常闭)触点 2—动合(常开)触点
触头系统
电磁式电器结构示意图
3—动铁心 4—静铁心 5—线圈
电磁机构
1-衔铁
2-铁心
3-吸引线圈
图1-1 直动式电磁机构
1-衔铁 2-铁心 3-吸引线圈
图1-2 拍合式电磁机构
吸引线圈的作用是将电能转换为磁能,即产生磁通,衔铁在电磁吸力作用下产生机械位移使铁心吸合。通入直流电 的线圈称直流线圈,通入交流电的线圈称交流线圈。
电路或非电对象的切换、控制、保护、检测、变换和调节的电气元件或设备。 电器的控制作用就是手动或自动地接通、断开电路,“通”称为“开”,“断”也称为“关”。因此,“开”和“关”
是电器最基本、最典型的功能。
1.1 电器的功能、分类和工作原理
二、电器的分类 1.按工作电压等级分 (1)高压电器 用于交流电压1200V、直流1500V及以上电路中的电器,例如高压断路器、高压隔离开关、高压熔断器等。 (2)低压电器 用于交流50Hz(或60Hz)额定电压为1200V以下、直流额定电压为1500V及以下的电路中的电器,例如接触
图1-6 单相交流电磁铁铁心的短路环
(二)触头系统 触头(触点)是电磁式电器的执行元件,用来接通或断开被控制电路。 触头的结构形式很多,按其所控制的电路可分为主触头和辅助触头。 主触头用于接通或断开主电路,允许通过较大的电流; 辅助触头用于接通或断开控制电路,只能通过较小的电流。
触头按其原始状态可分为常开触头和常闭触头:原始状态时(即线圈未通电)断开,线圈通电后闭合的触头叫 常开触头;原始状态闭合,线圈通电后断开的触头叫常闭触头(线圈断电后所有触头复原)。
对于具有电压线圈的交流电磁机构,设线圈外加电压U不变,交流电磁线圈的阻抗主要决定于线圈的电抗,若电阻忽略 不计,则

低压隔离开关的种类

低压隔离开关的种类

低压隔离开关的种类
低压隔离开关是电力设备中不可或缺的重要组成部分,它主要用
于分离或连接低压电源。

随着电力设备的不断发展,低压隔离开关的
种类也随之增多。

下面就介绍一下几种常见的低压隔离开关。

一、手动隔离开关
手动隔离开关是一种手动操作的开关,它通过手动旋转或摇动的
方式实现开关的开合。

这种开关具有结构简单、可靠性高、安装方便
等优点,广泛应用于电力设备中。

二、小型断路器
小型断路器是一种集开关和保护功能为一体的电器设备。

它具有
空气开断型和油封开断型两种类型,主要用于对电路的过载和短路进
行保护。

三、负荷隔离开关
负荷隔离开关是一种常闭的开关,用于隔离电路并保证电流的正
常流动,以防止断路器误动作。

它具有安全可靠、使用寿命长等特点,被广泛应用于电力设备中。

四、旋转机构式隔离开关
旋转机构式隔离开关是一种通过旋转机构实现开合的开关,主要
用于高压电器的控制和隔离。

它具有耐受电弧撞击能力强、自清洁能
力强等特点,被广泛应用于输电线路和变电站等场合。

五、气体绝缘隔离开关
气体绝缘隔离开关是一种采用气体绝缘和密封结构的开关,主要
用于高压电器中。

它具有可靠性高、使用寿命长、体积小等特点,被
广泛应用于电力系统中。

综上所述,随着电力设备的不断发展,低压隔离开关的种类也在
不断增多,不同种类的隔离开关在不同场合都有着广泛的应用。

在未来,随着电力技术的不断创新和进步,相信低压隔离开关的技术和种
类也会得到进一步的发展。

6种常用低压电气元件

6种常用低压电气元件

低压隔离开关我们所说的隔离开关,一般指的是高压隔离开关,即额定电压在1kV及其以上的隔离开关。

高压开关电器中使用最多的一种电器,在电路中起隔离作用,它本身的工作原理及结构比较简单。

低压电气设备进行维修时,需要切断电源,使维修部分与带电部分脱离,并保持有效的隔离距离,要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器,只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。

也有的刀开关具有一定的通断能力,在其通断能力与所需通断的电流相适应时,可在非故障条件下接通或分断电气设备或成套设备中的一部分。

隔离开关的主要特点1、是无灭弧能力,只能在没有负荷电流的情况下分、合电路;2、一般送电操作时:先合隔离开关,后合断路器或负荷类开关;3、断电操作时:先断开断路器或负荷类开关,后断开隔离开关。

隔离开关的功能作用1、用于隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点;2、隔离开关与断路器配合,按系统运行方式的需要进行倒闸操作,以改变系统运行接线方式;3、用以接通或断开小电流电路。

隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍;额定电流标准值> 最大负载电流的150%。

隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用,以保证维修时人员的安全,一般只能切断线路的空载电流,不能切断负荷电流和短路电流;2、负荷开关也起隔离作用,并且能切断负荷电流;3、断路器能切断负荷电流和短路(故障)电流,故障时能够自动跳闸。

另外,某些型号的断路器也具有隔离功能,可以作为隔离电气使用。

断路器断路器是能够关合、承载和开断正常回路条件下的电流,并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。

断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。

低压电器基础知识

低压电器基础知识

(4)可靠性技术
随着低压电器和控制系统的大型化、 复杂化,系统元件越来越多,一个元件 故障将导致系统瘫痪。因此,国内外重 点研究以下几个方面:可靠性物理研究, 即产品失效机理研究,可靠性指标与考 核方法研究,可靠性实验装置研究,提 高可靠性研究。
(5)新的灭弧系统和限流技术
国内外致力于研究新的灭弧系统和 限流技术,实现开关电器“无飞弧”。
(3)瞬时或短延时脱扣器的整定电流Ir2 所选断路器的瞬时或短延时脱扣器
整定电流Ir2应大于线路尖峰电流。 (4)短路通断能力和短时耐受能力校验
(5)分励和欠电压脱扣器的参数确定
第五节 接触器
接触器是一种用于频繁地接通或断 开交直流主电路、大容量控制电路等大 电流电路的自动切换电器。
一、接触器的结构及工作原理
· 额定工作电压、额定工作电流(含电流 种类)、额定通断能力、额定限制短路电 流等
· 应满足控制电路的控制功能要求 · 还需要满足一系列特殊要求 · 注意其颜色标记必须符合国标的规定
第八节 接近开关
接近开关又称为无触点行程开关, 其功能是当某种物体与之接近到一定的 距离时就发出动作信号,而不象机械行 程开关那样需要施加机械力。接近开关 是通过其感辨头与被测物体间介质能量 的变化来取得信号的。
机辅助设计系统与制造软件系统的引入、 电器开关特性的计算机模拟和仿真、现 代化的样机测试手段等3个方面。
(2)低压电器专用计算机应用软件
为完善设计和提高设计效率,除建立 必须的数据、符号、标准元件库外,还 需要一些专用分析、计算软件。
(3)计算机网络系统的应用
微处理机技术和计算机技术的引入 及汁算机网络技术和信息通信技术的应 用,一方面使低压电器智能化,另一方 面使智能化电器与中央控制计算机进行 双向通信。

低压隔离开关规格型号参数

低压隔离开关规格型号参数

低压隔离开关规格型号参数低压隔离开关是一种常用的电气设备,用于在低压电路中分离电源和负载,以达到安全隔离和操作控制的目的。

不同规格型号的低压隔离开关具有不同的参数,下面将对其常见的规格型号参数进行介绍。

1. 额定电压(Rated Voltage):低压隔离开关的额定电压是指该开关能够安全工作的电压范围。

通常,额定电压会根据具体的应用场景来确定,常见的额定电压有220V、380V、660V等。

2. 额定电流(Rated Current):低压隔离开关的额定电流是指该开关能够承载的最大电流。

额定电流的选择应根据负载电流大小来确定,过小的额定电流可能导致开关过载,过大的额定电流则会浪费资源。

常见的额定电流有10A、20A、63A等。

3. 极数(Pole Number):低压隔离开关的极数是指该开关内部的独立开关单元数量。

通常,极数与负载的相数有关,例如单相负载通常使用单极开关,而三相负载则需要三极开关。

4. 使用类别(Utilization Category):低压隔离开关的使用类别是指该开关能够适用的工作环境和负载类型。

常见的使用类别包括AC-22A、AC-23A、AC-3等,分别适用于不同的负载类型,如非感性负载、轻度感性负载和重度感性负载。

5. 隔离方式(Isolation Mode):低压隔离开关的隔离方式是指开关与电源之间的隔离方法。

常见的隔离方式有刀闸式、旋钮式、拉杆式等。

不同的隔离方式适用于不同的应用场景,如刀闸式适用于大电流断开,旋钮式适用于小电流开关控制。

6. 防护等级(Protection Grade):低压隔离开关的防护等级是指该开关对固体物体和液体的防护能力。

常见的防护等级有IP20、IP40、IP65等,分别表示对于不同大小的固体物体和液体的防护水平。

7. 连接方式(Connection Mode):低压隔离开关的连接方式是指开关与电源、负载之间的连接方式。

常见的连接方式有直接连接、插拔连接、螺旋连接等。

常用低压配电电器熔体额定电流IrA

常用低压配电电器熔体额定电流IrA
的Rφ P和Xφ P,可直接引用,但应注意电阻的温度校正。
第二节 低压系统短路电流计算
三相短路电流及单相短路电流计算思路
1、一般根据图形,确定高压侧系统阻抗,再根据相应规 定确定一次侧电阻和一次侧电抗; 2、根据变压器型号,确定变压器阻抗,再分别求得变压 器电阻和电抗; 3、根据母线型号和有关数据,查找母线有关规格,找到 相应母线的单位长度阻抗; 4、根据电缆型号和有关数据,查找电缆有关规格,得出 电缆阻抗; 5、计算三相短路电流; 6、计算单相短路电流。
如gG类,aM类、gM类等。
第一节 常用低压配电电器
三、低压断路器
开关电器+保护电器的组合电器。
1、结构
壳架+脱扣器 壳架:纯断路器功能部分。 过电流脱扣器:过电流保护部分。 失压脱扣器:欠电压保护部分。 分离脱扣器:提供远动控制功能。
第一节 常用低压配电电器
结构: 壳架+脱扣器
第一节 常用低压配电电器
单相短路是一种不对称短路,因此应采用对称分 量法进行计算。但工程上还根据对称分量法发展出一 些更简便的方法,如相中(或相保)阻抗法等。
以下以TN系统相线与保护线之间的短路为例,介 绍单相短路电流计算方法。相线与中性线间短路电流 计算方法类同。
第二节 低压系统短路电流计算
1、原理性的序阻抗计算法
根据对称分量法推导,得出单相短路电流的序阻抗计算法:
即:若上级熔体额定电流为下级的1.6倍以上,则下级短路时,能保 证下级熔体熔断时,上级熔体尚未熔化。
第一节 常用低压配电电器
3、熔断器类型简介
按结构分:专职人员用,非熟练人员用。 按分断范围分:g熔体:全范围;
a熔体:部分范围。 按使用类别分:G类:一般用途;
M类:保护电动机; Tr:保护变压器。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第五节 低压隔离器
作用:隔离电源,不频繁通断电路 低压隔离器: 低压刀开关 熔断器式刀开关 组合开关
低压刀开关:
按刀的级数分:单极、双极和三极 按灭弧装置分:带灭弧装置和不带灭弧装置 按刀的转换方向分为:单掷和双掷 按接线方式分为:板前接线和板后接线 按操作方式分为:手柄操作和远距离联杆操作 按有无熔断器分:带熔断器和不带熔断器
一、刀开关
3.负荷开关 (2)
作用:手动通断电路及短路保护。
刀开关的图形、文字符号
QK
QK
QK
单极双极三极Fra bibliotek二、组合开关(转换开关)
结构:静触头一端固定在胶木盒内,另一端伸
出盒外,与电源或负载相连。动触片套 在绝缘方杆上,绝缘方轴每次作90°正
或反方向的转动,带动静触头通。
特点:结构紧凑,安装面积小,操作方便。 用途:电源的引入开关;通断小电流电路; 控制5KW以下电动机。
组合开关的结构﹑图形﹑文字符号

一、刀开关
1.开关板用刀开关(不带熔断器式刀开关) 作用:不频繁地手动接通、断开电路和隔离电源用。 结构图和符号 :
QK
一、刀开关
2.带熔断器式刀开关——用作电源开关、隔离开关 和应急开关,并作电路保护用。
一、刀开关
3.负荷开关 (1)
用途:作不频繁带负荷操作和短路保护用。
结构:由刀开关和熔断器组合成。瓷底板上装有进线 座、静触头、熔丝、出线座及刀片式动触头, 工作部分用胶木盖罩住,以防电弧灼伤人手。 分类:单相双极和三相三极两种
