磁耦隔离器
i2c隔离方案
i2c隔离方案随着现代电子设备的不断发展，对于电路间隔离的需求越来越重要。
随之而来的是对于I2C通信协议的隔离方案的需求。
本文将介绍i2c隔离方案的原理、应用以及一些常见的解决方案。
一、i2c通信的原理和特点I2C（Inter-Integrated Circuit）是一种串行通信协议，用于连接芯片之间的通信。
它采用主从结构，通过两根线（时钟线SCL和数据线SDA）实现通信。
I2C通信具有如下特点：1. 高效：I2C通信占用的引脚数量较少，可以在多个设备之间共享同一个总线，提高了系统的灵活性和简洁性。
2. 速度可变：I2C通信的速度可以根据需求进行调整，对于不同的应用场景可以选择不同的速度。
3. 多设备支持：I2C通信协议支持多个设备共享同一个总线，通过每个设备有不同的地址来实现区分。
4. 传输距离有限：I2C通信协议在传输距离方面存在限制，对于长距离通信需要考虑信号衰减和抗干扰能力。
二、i2c隔离的需求尽管I2C通信具有诸多优点，但在一些特殊情况下，需要对I2C信号进行隔离，以确保系统的可靠性和稳定性。
1. 地址冲突：当多个设备位于不同电源域或者地线域中时，可能会出现地址冲突的情况。
通过隔离I2C信号可以解决这个问题。
2. 抗干扰：长距离传输或者噪声环境下，I2C信号容易受到干扰，导致通信错误。
隔离可以提高I2C信号的抗干扰能力。
3. 电气隔离：一些应用场景需要进行电气隔离，例如隔离高电压和低电压环境下的通信。
I2C隔离可以满足这方面的需求。
三、i2c隔离的解决方案1. 光耦隔离：光耦隔离是一种常见的I2C隔离方案。
它通过光电耦合器将电路分为输入和输出两个部分，实现了电气隔离。
2. 磁耦隔离：磁耦隔离采用磁耦合器将电路分离，实现电气隔离。
这种隔离方案可以提供更高的隔离电压和抗干扰能力。
3. 电容隔离：电容隔离通过电容耦合器实现电路的隔离。
相比于光耦和磁耦隔离，电容隔离的成本更低，但是隔离性能也有所下降。
ADuM1300
二、产品特性
� � � � � � � � � 多方向三通道隔离 电平转换功能 工作电压：3V/5V 隔离电压：2500V 工作温度：125℃ 传输速率：1M/10M/90Mbps 传输延迟：32ns. 瞬态共模抑制能力：25KV/us SOIC-16 宽体无铅封装
第1页/共 7 页
�
低功耗： 5 V operation 1.2 mA /通道 @ 0 Mbps to 2 Mbps 3.5 mA /通道 @ 10 Mbps 32 mA /通道 @ 90 Mbps 3 V operation 0.8 mA /通道 @ 0 Mbps to 2 Mbps /通道 @ 10 Mbps 2.2 mA mA/ 20 mA /通道 @ 90 Mbps
10
VE2
六、应用说明
1、ADuM130x 真值表
VIx 输入 高电平 低电平 X X X X VEx 输入 高或悬空 高或悬空 低电平 高或悬空 低电平 X VDD1 状态 有效 有效 有效 无效 无效 有效 VDD2 状态 有效 有效 有效 有效 有效 无效 VOx 输出 高电平 低电平 高阻状态 高电平 高阻状态 不确定
声 明
本中文资料是根据 ADI 官方提供的英文数据手册相关内容翻译和直接引用而得。仅用于帮助工程师更 快更好的了解该芯片基本功能，译文中可能存在文字组织或翻译错误，不对文档中存在的翻译差异及由此 产生的错误负责。最终解释权归北京晶圆智通科技有限公司所有，未经本公司授权，任何单位及个人不得 非法修改、拷贝和盈利。本公司拥有对此资料所有权及修改权且无需提前通知客户的权利。如需涉及更准 确性的资料，请参考原始英文版本资料。 /static/imported-files/data_sheets/ADuM1300_1301.pdf 版本信息 题目：三通道数字隔离器——ADuM130x 来源:北京晶圆智通科技有限公司 更新时间：2009-11 V1.3
磁耦隔离器

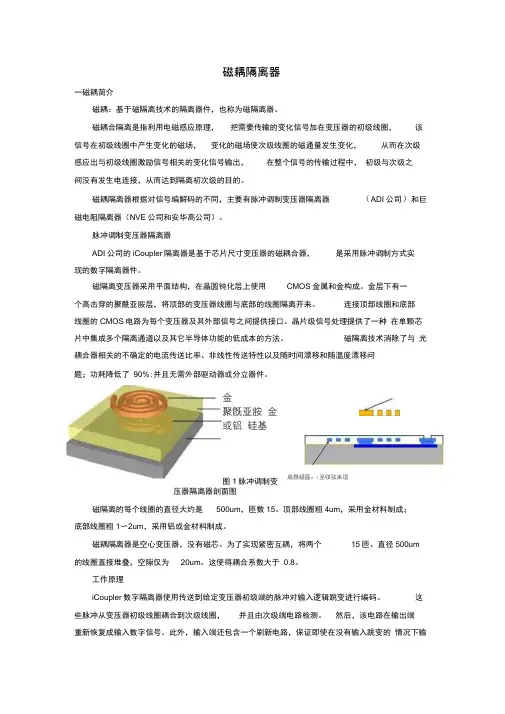

磁耦隔离器一磁耦简介磁耦：基于磁隔离技术的隔离器件，也称为磁隔离器。
磁耦合隔离是指利用电磁感应原理， 把需要传输的变化信号加在变压器的初级线圈， 该信号在初级线圈中产生变化的磁场， 变化的磁场使次级线圈的磁通量发生变化， 从而在次级感应出与初级线圈激励信号相关的变化信号输出， 在整个信号的传输过程中， 初级与次级之间没有发生电连接，从而达到隔离初次级的目的。
磁耦隔离器根据对信号编解码的不同，主要有脉冲调制变压器隔离器 （ADI 公司）和巨磁电阻隔离器（NVE 公司和安华高公司）。
脉冲调制变压器隔离器ADI 公司的iCoupler 隔离器是基于芯片尺寸变压器的磁耦合器， 是采用脉冲调制方式实现的数字隔离器件。
磁隔离变压器采用平面结构，在晶圆钝化层上使用CMOS 金属和金构成。
金层下有一个高击穿的聚酰亚胺层，将顶部的变压器线圈与底部的线圈隔离开来。
连接顶部线圈和底部 线圈的CMOS 电路为每个变压器及其外部信号之间提供接口。
晶片级信号处理提供了一种 在单颗芯片中集成多个隔离通道以及其它半导体功能的低成本的方法。
磁隔离技术消除了与 光耦合器相关的不确定的电流传送比率、非线性传送特性以及随时间漂移和随温度漂移问 题；功耗降低了 90%;并且无需外部驱动器或分立器件。
金聚旣亚胺 金或铝 硅基图1脉冲调制变压器隔离器剖面图磁隔离的每个线圈的直径大约是500um ，匝数15。
顶部线圈粗4um ，采用金材料制成；底部线圈粗1〜2um ，采用铝或金材料制成。
磁耦隔离器是空心变压器，没有磁芯。
为了实现紧密互耦，将两个 15匝、直径500um的线圈直接堆叠，空隙仅为 20um 。
这使得耦合系数大于 0.8。
工作原理iCoupler 数字隔离器使用传送到给定变压器初级端的脉冲对输入逻辑跳变进行编码。
这些脉冲从变压器初级线圈耦合到次级线圈，并且由次级端电路检测。
然后，该电路在输出端重新恢复成输入数字信号。
此外，输入端还包含一个刷新电路，保证即使在没有输入跳变的情况下输底恳疑區：1至収弦耒垣侣出状态也与输入状态保持匹配。
隔离器 原理
隔离器原理
隔离器（Isolator）是一种用于将两个电路或系统完全隔离开
来的器件。
它能够阻止两个电路之间的电流或信号传递，从而实现电气隔离和保护。
隔离器的主要原理是利用独立的电源和磁性耦合来实现电路的隔离。
它通常由两部分组成：输入端与输出端之间的电气隔离和输入端与输出端之间的信号耦合。
电气隔离通过物理上的隔离来实现，在输入端和输出端之间没有直接的电气连接。
这种隔离可以通过采用光电隔离、磁隔离或者电容隔离等不同技术来实现。
例如，光电隔离器使用光耦合器，将输入端的电信号转换成光信号，然后再将光信号转换成输出端的电信号，从而实现电气隔离。
信号耦合是指输入端和输出端之间的信息传输。
一种常见的方式是使用磁性耦合器，它通过磁场的作用将输入端的信号感应到输出端。
当输入端有信号时，产生的磁场会感应到输出端上，从而实现信号的传输。
这种磁性耦合的方式能够实现很好的隔离效果。
隔离器主要用于以下几个方面：
1. 电气隔离：在需要电路之间完全隔离的情况下，防止电流互相干扰，避免发生电击风险以及其他电气安全问题。
2. 信号隔离：在需要保护敏感电路的情况下，阻止干扰信号与被保护信号的相互影响，以确保正确的信号传输。
3. 增强信号：在信号传输过程中，隔离器可以通过信号放大或
增强的方式来提高信号质量和传输距离。
总之，隔离器是一种能够完全隔离两个电路或系统的器件，通过电气隔离和信号耦合来实现。
它在电气安全和信号传输方面起到重要的保护和增强作用。
隔离器原理范文
隔离器原理范文隔离器（Isolator）是一种可以将两个或多个电路隔离开来的装置，它可以通过隔离信号或功率来阻止电流流动。
隔离器主要通过物理和电气原理来实现。
一、物理原理隔离器的物理原理是通过在电路中插入一个隔离装置，将输入端和输出端分隔开来，从而防止两个电路之间电流的流动。
这种隔离装置可以是光耦、磁耦、电容器等。
1.光耦隔离器原理：光耦隔离器通过光电转换原理来实现电路的隔离。
它由一个发光二极管和一个光电三极管组成。
当输入端施加电压，发光二极管会发出光信号，经过隔离装置后，光电三极管会将光信号转换成电信号输出。
由于光信号无法通过光电三极管的隔离装置，因此输入端和输出端实现了电气的隔离。
2.磁耦隔离器原理：磁耦隔离器通过磁场的作用来实现电路的隔离。
它由一个输入线圈和一个输出线圈组成。
当输入信号经过输入线圈时，会产生一个磁场，通过耦合作用，输出线圈中会感应出一个相应的电信号。
由于磁场无法直接传导到输出线圈，因此实现了电气的隔离。
3.电容隔离器原理：电容隔离器通过电容的绝缘特性来实现电路的隔离。
它由一个输入电容和一个输出电容组成。
输入信号经过输入电容后，会通过电场的作用，将电信号传到输出电容上。
由于电场无法直接传导到输出电容，因此实现了电气的隔离。
二、电气原理除了通过物理原理来实现电路的隔离，隔离器还可以通过电气原理来实现。
1.隔离变压器原理：隔离变压器是一种常用的隔离器，它通过改变输入和输出端的电压比来实现电路的隔离。
隔离变压器由一个输入线圈和一个输出线圈组成。
输入线圈通过磁耦合作用，将输入信号传导到输出线圈上，而输出线圈的电压和输入线圈的电压成反比。
通过改变线圈的匝数比，可以实现不同的电压隔离。
2.反相隔离器原理：反相隔离器通过反相信号的方式来实现电路的隔离。
它由一个输入电路和一个输出电路组成。
输入信号通过隔离装置后，输出端会输出一个反相的信号。
由于信号相位的改变，可以实现电路的隔离。
3.隔离运算放大器原理：隔离运算放大器是一种特殊的隔离器，它通过放大输入信号的方式来实现电路的隔离。
ADuM3400_3401_3402_CN
2.0 VDD1,2-0.1
-18 -22 Min 2.7 2.7
1.6 VDD1,2-0.1
ADuM3400/1/2
图 1,ADuM3400 功能框图
图 2,ADuM3401 功能框图
三、应用
图 3,ADuM3402 功能框图
� 通用型多通道的隔离 � SPI 接口和数字转换器的隔离
� RS-232/RS-422/RS-485 收发器隔离 � 工业现场总线隔离
四、典型应用参数
VDD1=VDD2=5V，TA=25℃ 工作参数
32
2
-40~105 SOW-16
100
40
-40~105 SOW-16
50
3
-40~105 SOW-16
32
2
-40~105 SOW-16
第8页/共 10 页
ADuM3400/1/2
声明
本中文资料是根据 ADI 官方提供的英文数据手册相关内容翻译和直接引用而得。仅用于帮助工程师更 快更好的了解该芯片基本功能，译文中可能存在文字组织或翻译错误，不对文档中存在的翻译差异及由此 产生的错误负责。最终解释权归北京晶圆智通科技有限公司所有，未经本公司授权，任何单位及个人不得 非法修改、拷贝和盈利。本公司拥有对此资料所有权及修改权且无需提前通知客户的权利。如需涉及更准 确性的资料，请参考原始英文版本资料。 /static/imported-files/data_sheets/ADUM3400_3401_3402.pdf 版本信息 题目： 四通道数字隔离器——ADuM340x 来源:北京晶圆智通科技有限公司 更新时间：2009-11 V1.3
iCoupler磁耦隔离技术应用问答100例
79[问：A DuM5242的输出能力不够,如何通过外接器件来提高输出电流?[答：你是指的数字输出的能力还是隔离电源的输出能力？如果是数字输出的能力，你可以加一级buffer。
如果是电源的驱动能力，那么没有什么方法可以提高它的输出电流。
但是ADI目前正在研发高输出电流的隔离电源+隔离数据的芯片。
80[问：专家你好！除了光电隔离，还有多少常用的隔离技术？[答：您好，一般各家采用的隔离方法会有不同，常见的有光隔离，磁隔离，也听说过电容隔离。
光隔离历史比较长一些，但是缺点也比较多，ADI的磁隔离已经推出了几代产品，现在已经在这个行业中处于领先地位，我们目前的新产品是隔离电源也集成到里面了，也就是为客户省去了一个隔离的DC-DC。
电容隔离用的人很少81[问：请问用光耦器件对速度的有影响吗？为什么？怎么改进？接收器的共模电压范围和差模电压范围对芯片选型有什么指导意义？[答：光耦器件也会有速度等级的区别，如果你需要高速的数据转换，只能选择高速的光耦。
接收器的共模电压和差模电压都必须在工作电压内。
82[问：我们一个数传设备中要求对单总线信号（1-WIRE）做数字隔离，而该信号为双向信号，不知有无合符要求的器件供我选择？[答：您好，I2C隔离器件ADuM1250和ADuM1251都可以83[问：您好，磁偶合隔离需另外供电吗[答：需要额外的隔离电源供电。
ADuM524x就不需要了，它有内置的隔离电源。
84[问：iCoupler数字隔离技术是基于变压器的隔离原理的，在工程应用中我发现芯片(ADuM1402)正常工作时会产生较大的电磁辐射。
请问该隔离技术是否做了电磁兼容性方面的考虑，工程应用中怎样减小由它产生的电磁辐射及其影响？[答：关于icoupler的抗电磁辐射是有指标的，具体指标在相应数据手册上都有。
举例来说：离芯片 5mm 的 1 MHz 电流至少要有500A的幅值才会使芯片工作不正常。
85[问：A DuM5241可否用于CAN总线的电源及数据隔离？[答：ADuM5241用于CAN的隔离是在CAN的controller与transceiver之间。
磁隔离器工作原理及应用实例
磁隔离器工作原理及应用实例磁隔离器是一种利用磁场作用原理来隔离或分离物质的装置。
它能够利用磁场的作用力将混合物中具有磁性的物质分离出来，从而实现物质的分离、净化或纯化。
磁隔离器的工作原理主要基于磁性物质在磁场中的行为。
当磁性物质被放置在磁场中时，它们会受到磁场的作用力，并将其移动到特定的位置。
根据磁性物质的性质和磁场的设计，磁隔离器可以实现多种物质的分离效果。
一个常见的磁隔离器是磁滤器。
它通常由一组磁团和一个外部磁场组成。
当混合物经过磁滤器时，具有磁性的物质会被磁场吸附并留在滤器中，而非磁性的物质会通过滤器的孔隙流出。
这种机制常用于分离铁矿石中的铁矿物和非磁性石英。
在实际应用中，磁隔离器具有广泛的应用。
以下是几个常见的应用实例：1. 矿业：磁隔离器在矿山中用于分离磁性矿石，如铁矿石、镍矿石等。
通过磁隔离器的作用，可以将矿石中的非磁性杂质分离出来，从而提高矿石的品质。
2. 废物处理：磁隔离器在废物处理过程中广泛应用。
例如，回收金属废物时，利用磁隔离器可以将磁性金属分离出来，如铁、钢等。
这样一来，可以有效地提高金属的回收率。
3. 食品加工：磁隔离器在食品加工行业中也有重要作用。
例如，在食品加工中常常会混入一些金属杂质，如针、铁屑等。
这些金属杂质会给食品的品质和安全带来风险。
通过在生产线中设置磁隔离器，可以有效地分离这些金属杂质，从而保证食品的质量和安全。
4. 医疗诊断：磁隔离器在医疗诊断中也有应用。
例如，通过在人体中注入含有金属纳米颗粒的药物，利用磁隔离器可以将这些药物定位到特定的部位，实现精确的治疗。
5. 环境保护：磁隔离器在环境保护中也有应用。
例如，在油气勘探中，通过磁隔离器可以分离油气混合物中的磁性颗粒，从而净化油气，提高能源的利用效率。
总的来说，磁隔离器是一种能够利用磁场作用力将混合物中具有磁性的物质分离出来的装置。
它在矿业、废物处理、食品加工、医疗诊断和环境保护等领域都有广泛的应用。
磁隔离器的应用可以提高物质的纯度和品质，实现资源的有效利用，同时也可以保障人类健康和环境安全。
ADI磁耦数字隔离器原理介绍
由图中可以看出，输入的信号经过一个施密特触发器进行脉冲信号调整，使输入的波形为标准的矩形波。另磁耦还独具直流较正功能，图中的两组线圈起到脉冲变压器的作用，输入端逻辑电平的变化会引起一个窄脉冲（2ns），经过脉冲变压器耦合到解码器，然后再经过一个施密特触发器的波形变换输出标准的矩形波，如果输入端逻辑电平超过2US都没有任何变化，则校正电路会产生一个适当极性的校正脉冲，以确保变压器直流端输出信号的正确性，如果解码器一端超过5US都没有收到任何校正脉冲，则会认为输入端已经掉电或不工作，由看门狗电定时器电路，将输出端强行置为高电平。
ADI
贴子发表于：2009/2/4 11:02:55
磁耦是一种数字隔离器，可替代光耦，并在速度、耐温、使用性能等各方面都优于光耦。
与光耦不同，磁耦是基于芯片级的变压器隔离技术，没有经光耦的光电转换过程。并且体积远远小于、通讯、A/D转换、PDP、等各种系统中。
ADI磁耦产品系列全介绍
ADI磁耦产品系列简介一、背景在各种各样的设计系统中，设计人员在防止电流在两点之间进行数据传输时的流通方面面临着很大的挑战，这是在做安全接地考虑方面最具代表性的问题，解决这个问题的方法就是使用一种允许两点之间信号的传递但能防止电流传输的电气隔离设备。
我们常用的隔离设备是光电隔离器，这是一种通过光电转换来实现隔离的设备。
在数据传输隔离中得到了广泛的应用，但是正是这种光电转换的原理影响了其传输效率，又因其LED和光电晶体管需要较大的一个驱动电流，这又使其在功耗方面没有了优势，还有其温度范围比较窄，其性能会随温度的升高有一个显著的变化，这使其在温度比较高的环境中无法得到广泛应用，通常光耦每个封装只能提供一个通道还需要多颗分立元件的支援所以占用空间比较大，这无疑会增加成本，所以光电隔离在成本、大小、功率、性能、可靠性和系统的电气特性等方面的要求都已远远不能适应现在设计系统的需求。
所以设计人员急需一种新的产品来代替光耦，并在成本、大小、功率、性能、可靠性等方面都能比光耦更好的满足设计人员的需要。
二、磁耦磁耦（数字隔离）是一种基于芯片尺寸的变压器的隔离技术，该技术集成变压器驱动和接收电路，从而实现了光电隔离器无法比拟的性能优势。
其较通常光电耦合器的优势可以从以下几个方面来陈述：1、总成本：集成度更高、PCB减少60%--70%。
iCoupler磁耦产品是用薄片加工技术制造的，因此，多隔离通道能够有效地与其他半导体功能结合起来，例如下图显示了一个典型的使用光耦的多路隔离设备和iCoupler磁耦技术在尺寸和成本上的比较。
在插图中我们可以看到，iCoupler磁耦技术在整体上的好处是能够减少40％～60％的尺寸和成本。
2、性能：速度更高、瞬态共模抑制能力更强（25kv/µs）iCoupler磁耦产品使用高速CMOS和芯片变压器，这相当于光耦中使用的发光二极管与光敏二极管，因此，它能够达到非常高性能的水平，如下所示，iCoupler提供了相对于常用的高速光耦的两到四个时间上的改进如传输速率和时间性能。
磁隔离器工作原理
磁隔离器工作原理
磁隔离器是一种利用磁场来隔离两个物体的方法。
它能够有效地隔离不同磁性物质的运动系统，从而避免它们之间的直接接触。
磁隔离器主要是由一个磁场产生器和一个工作磁性元件组成的。
磁场产生器通常是一个强磁铁，它可以产生一个强磁场。
工作磁性元件是一个由磁性材料制成的结构，它有一定的几何形状，可以通过不同的方式在磁场中移动。
在磁隔离器中，实际上是在利用不同磁性材料之间的相互排斥或相互吸引作用，来达到隔离两个物体的目的。
在一个磁场中，物体会受到一个磁力的作用，这个磁力的大小和方向取决于物体的磁性、形状、大小和与磁场的相对位置。
当一个物体进入磁场时，它受到的磁力会使其朝着交点方向运动。
而在和它不同磁性的物质附近，磁场会出现阻碍良好的效果，这也就是磁隔离的主要原理。
当两个物体相互接近时，如果它们的相互磁性相反，那么它们之间会产生相互排斥的力，两个物体之间的距离就会增加；如果它们的相互磁性相同，那么它们之间会产生相互吸引的力，两个物体之间的距离就会减少。
磁隔离器广泛应用于高速列车、磁悬浮列车、污水处理、生物成像等领域。
在高速列车和磁悬浮列车中，磁隔离器可以将车厢隔离，这样可以减少能量损失和噪声，提高列车行驶的舒适性。
在污水处理中，磁隔离器可以将磁性颗粒从废水中分离出来，有效地减少污染物的排放。
在生物成像中，磁隔离器可以将磁性标记物隔离出来，从而实现对生物样品的高精度成像。
总的来说，磁隔离器是一种非常实用的技术，在很多领域都具有广泛的应用前景。
随着科学技术的不断进步，磁隔离器也将不断得到改进和完善，为人们创造更多的便利和价值。
光耦 磁耦 容耦
光耦磁耦容耦
光耦、磁耦和容耦是三种不同的隔离传输技术，用于在电气系统中将输入信号传输到输出端，同时隔离两个电路之间的电气隔离。
光耦（Optical Coupling）是利用光信号实现隔离传输的技术，它通过光信号的传输来隔离输入端和输出端之间的电路。
光耦通常由光电转换器和光发射器两部分组成，光电转换器将输入电信号转换为光信号，光发射器将光信号传输到输出端，并将其转换回电信号。
光耦的优点是能够实现高精度、高速度、低噪声、无电磁干扰的传输，但也存在成本较高、容易受到光干扰等缺点。
磁耦（Magnetic Coupling）是利用磁信号实现隔离传输的技术，它通过磁性材料的磁场来隔离输入端和输出端之间的电路。
磁耦通常由磁性材料和线圈两部分组成，磁性材料产生磁场，线圈感应磁场并将其转换成电信号。
磁耦的优点是成本低、体积小、可靠性高，但也存在传输距离较短、易受电磁干扰等缺点。
容耦（Capacitive Coupling）是利用电容信号实现隔离传输的技术，它通过电容来隔离输入端和输出端之间的电路。
容耦通常由电容和电路板两部分组成，电容将输入电信号转换为电容信号，电路板将电容信号转换为电信号。
容耦的优
点是成本低、体积小、易于安装，但也存在传输距离较短、易受电磁干扰等缺点。
以上三种隔离传输技术各有优缺点，应根据具体应用场景选择适合的技术。
光耦 磁耦 容耦
光耦磁耦容耦摘要：1.光耦、磁耦、容耦的定义与原理2.光耦、磁耦、容耦的优缺点对比3.光耦、磁耦、容耦在实际应用中的案例4.光耦、磁耦、容耦的未来发展趋势正文：一、光耦、磁耦、容耦的定义与原理1.光耦光耦，全称光电耦合器，是一种利用光- 电-光原理实现电气隔离的器件。
它由输入端、输出端和光传输部分组成。
输入端将电信号转换成光信号，通过光传输部分传送到输出端，输出端再将光信号转换回电信号。
这种传输方式实现了输入端与输出端的电气隔离，使得输出信号对输入端无影响。
2.磁耦磁耦，全称磁耦合器，是一种利用磁场进行能量传递的器件。
它通过磁性材料将输入端的电信号转换成磁场信号，然后通过另一个磁性材料将磁场信号转换回电信号。
这种传输方式同样实现了输入端与输出端的电气隔离。
3.容耦容耦，全称电容耦合器，是一种利用高频信号调制解调原理实现电气隔离的器件。
它通过电容将输入端的电信号进行调制，然后通过另一个电容将调制后的信号解调回电信号。
这种传输方式也实现了输入端与输出端的电气隔离。
二、光耦、磁耦、容耦的优缺点对比1.光耦的优点是信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。
缺点是传输速度相对较慢，不适合高速信号传输。
2.磁耦的优点是传输速度快，信号损耗小，抗干扰能力强。
缺点是传输距离较短，受磁场环境影响较大，制作工艺复杂，成本较高。
3.容耦的优点是传输速度快，传输距离远，制作工艺简单，成本较低。
缺点是抗干扰能力较弱，信号损耗较大，不适合低噪声环境。
三、光耦、磁耦、容耦在实际应用中的案例1.光耦在工业控制、通信设备、医疗器械等领域有广泛应用，例如用于电机驱动、信号传输、光电传感器等。
2.磁耦在电力系统、自动化设备、仪器仪表等领域有广泛应用，例如用于电流检测、电压检测、传感器信号传输等。
3.容耦在广播电视、通信设备、家用电器等领域有广泛应用，例如用于信号调制解调、音频放大、图像处理等。
麦格纳磁力耦合器
麦格纳磁力耦合器麦格纳磁力耦合器是一种常见的电气元件，它通过磁力耦合的方式传递能量和信号。
这种耦合器的原理是利用磁场的作用，将能量从一个线圈传递到另一个线圈，而无需直接接触。
麦格纳磁力耦合器的应用非常广泛。
在工业领域，它常用于传递电能和信号，特别适用于需要隔离的场合。
例如，在高压电缆的连接处，为了避免电击和电弧的危险，可以使用磁力耦合器传递电能。
此外，在医疗设备中，磁力耦合器也被广泛应用，例如用于植入式心脏起搏器的无线充电。
麦格纳磁力耦合器的工作原理是基于法拉第电磁感应定律。
当一个线圈中通入电流时，会在周围产生一个磁场。
当另一个线圈靠近时，磁场会穿过第二个线圈，并在其内部产生感应电动势。
通过控制输入线圈的电流，可以在输出线圈中产生相应的电压和电流。
与传统的电气连接方式相比，麦格纳磁力耦合器具有许多优点。
首先，它可以实现隔离传输，从而避免了直接接触带来的安全隐患。
其次，磁力耦合器无需物理连接，可以在相对较远的距离传递能量和信号，这在某些应用场合非常有用。
此外，磁力耦合器还具有较高的效率和较低的能量损耗。
然而，麦格纳磁力耦合器也存在一些限制。
首先，由于磁场的传输需要一定的距离，因此在传输能量和信号时会存在一定的能量损耗。
其次，磁力耦合器的传输距离有限，通常不适用于较长距离的传输。
此外，磁力耦合器的设计和制造也较为复杂，需要考虑许多因素，如线圈的匹配、磁场的控制等。
麦格纳磁力耦合器是一种非常重要的电气元件，具有广泛的应用前景。
它通过磁力耦合的方式传递能量和信号，避免了直接接触带来的安全隐患，并具有较高的效率和较低的能量损耗。
虽然磁力耦合器存在一些限制，但随着技术的不断发展，相信它将在更多的领域得到应用。
数字隔离器ADUM1400,ADUM1200,ADUM3200
ADUM1200/1201，ADUM1400/1401，ADUM3200/3201关键词：数字隔离器，磁耦，高速磁耦，多通道磁耦型号品牌封装ADUM1200 ADI SOP-8ADUM1400 ADI SOP-18ADUM3200 ADI SOP-8这几款是ADI公司生产的数字隔离器，或者叫磁耦，这些磁耦在高速多通道领域比光耦更具有性价比，因为磁藕的通道都可以集成在芯片上，而光耦的每个通道都要用到一对输入与输出芯片，且要每个通道在封装时要相互独立，因此ADI公司非常乐意用这些优势来宣传他们的产品。
ADUM1200与ADUM3200 ADUM1400ADUM1200与ADUM3200是双通道的，他们的传输速率最高可达到25Mbps，而ADUM1400是四通道的，传输速率最高可达90Mbps，因此仅从速度方面来讲，他们相比光耦是相当有优势的。
对于磁耦来说每个通道都包含：一个输入缓冲器，一个编码器（内置刷新发生器），一个隔离变压器，一个解码器（内置看门狗定时器）和一个输出缓冲器。
因为这些这些磁耦通常应用在一些现场总线中，而要想接受和发送信息在同一块磁耦上完成，因此就有必要有正向与反向的通道，比如下面的ADUM1201，ADUM3201，ADUM1401。
ADUM1201与ADUM3201ADUM1401我们可以看到ADUM1201与ADUM3201的功能基本上是一样的，那他们有什么区别呢？需要了解的是，由于磁耦采用CMOS技术，因此在系统级ESD (静电放电)、电涌电压、快速瞬变或其它过压条件下，它比光耦更容易受到闩锁或ESD的破坏。
为了更好地支持磁耦在恶劣ESD条件下的应用，ADI公司将推出的ADuM3xxx系列改进了电路设计和布局，提高了他们对ESD事件的耐受能力，当然他与ADUM1xxx系列的磁耦引脚和规格都是兼容的。
应用基于这些磁耦高速的传输速率和优秀的隔离能力，他们可应用在一些现场总线通信中，保障系统的安全与稳定。
磁偶隔离方案在串口通信中的应用分析
磁偶隔离器ADUM1201在RS232总线通信系统中的应用关键字：ADUM1201 ADUM5241 ADM3251E引言：RS-232是PC机与工业通信中应用最广泛的一种串行接口。
RS-232接口最初是由美国EIA（电子工业联合会）规定的用于计算机与终端设备之间通讯的一种标准，目前已被广泛的用于系统间的串行通信线路。
RS-232是为点对点（即只用一对收、发设备）通讯而设计的，采取不平衡传输方式，即所谓单端通讯。
这样由一对单向收发的信号线来实现全双工通信。
由于RS-232的典型应用是在系统间的通讯，因此在各系统间的隔离设计已经变的非常必要。
隔离不仅可以保护器件免受总线上的高压危害，还可以消除总线上的接地回流，同时隔离还可以有效的减少系统间数据传输的误码与错误。
传统的RS232总线隔离方法是光耦合器技术，使用光束来隔离和保护检测电路以及在高压和低压电气环境之间提供一个安全接口。
目前一般使用6N137光电隔离器件，以Toshiba公司的6N137为例，该器件工作电压为5V，最高速率10Mbps，工作温度一般为0℃到70℃，隔离电压2500Vrms，并且以DIP8型封装，每个芯片仅提供一个隔离通道。
这些性能已经限制了6N137在更高要求的环境中应用。
因此，ADI公司推出的新型双通道数字隔离器ADUM1201以其诸多优于光电隔离器件的性能优点，在RS232总线以及其他高要求情况下有着广泛的应用前景。
ADUM1201ADUM1201基于ADI专利的iCoupler数字隔离器采用平面磁场专利隔离技术。
iC oupler技术是一项专利隔离技术，它是基于芯片尺寸的变压器，而不是基于光电耦合器所采用的LED与光电二极管的组合。
iCoupler技术由于取消了光电耦合器中的光电转换过程，并且采用了iCoupler变压器专利技术集成变压器驱动和接收电路，从而实现了光电隔离器无法比拟的性能优势。
由于使用晶片级制造工艺直接在芯片上制造iCouple变压器，所以iCoupler通道比光电耦合器有效地实现通道之间的集成以及比较容易地实现其它半导体功能。
磁力耦合器
1简介2原理3的优点01磁力耦合器 磁力耦合器是一种全新的传动机构，是一个纯机械产品，没有工作环境的限制。
更适合于易燃易爆的环境，由于磁力耦合器是通过磁场传递扭矩的传动装置，电动机与负载转轴之间没有任何机械连接。
当电机转动时，导磁转子上的铜质导磁盘专有稀士材料制成的永磁转子所产生的强磁场中切制磁力线，从而在到磁盘中产生涡流，强大的涡电流在导磁转子与永磁转子的相对运动。
通过调节到此转子与永磁转子之间的气隙，改变磁场的大小来实现扭矩传递及调速的功能。
磁力耦合器由外磁体、内磁体和隔离罩部分组成的。
内、外磁体均由沿径向磁化且充磁方向相反的永磁体组成，并以不同的极性沿圆周方向交替排列，固定在低碳钢钢圈上，从而形成磁断路连体。
隔离罩采用的是非铁素体的高电阻材料制造，从而是非磁性的，最常见都是用奥氏体不锈钢。
在静止状态时，外磁体的N极(S极)与内磁体的S极(N极)相互吸引，从而并成直线，此时的转矩为零。
当外磁体在动力机的带动下旋转时，刚开始内磁体由于摩擦力及被传动件阻力的作用，仍处于静止状态。
这时外磁体相对内磁体开始偏移一定的角度，由于这个角度的存在，外磁体的N极(S极)对内磁体的S极(N极)有一个拉动作用。
同时外磁体的N极(S极)对内磁体的前一个N极(S极)有一个推动作用，使内磁体有一个跟着旋转的趋势。
可靠性高0203 磁力耦合器是是一个纯机械产品，对供电电源没有任何要求，且使用中不会对电网产生高次谐波污染(高次谐波的污染对电网产生的危害众所周知，这里不再赘述)。
因为不用电，所以不存在电磁干扰问题。
磁力耦合器具有机械结构简单，一旦安装完成投入使用，可以长期稳定运行。
调速 可以根据现场的实际运行工况，通过调节磁力耦合器的空气间隙，而实现调速，达到节能环保的目的。
并且这种调速相对于高压变频器速有较多 的优点，没有高次谐波的干扰。
软启动 减少电机启动负载，电机启动容易，启动时间缩短。
由于磁力耦器的导体转子在电机启动瞬间，没有切割磁力线，没有感应磁场产生，因此铜转子上没有力矩，而导体转子本身的转动惯量又较小，所以机等于近似地带磁力耦合器的导体转子空载启动。
i2c隔离方案
i2c隔离方案在电子工程领域中得到了广泛的应用，它通过隔离保护I2C总线来确保系统的可靠性和稳定性。
本文旨在介绍的原理、应用、类型以及优缺点等方面的内容。
一、的原理是一种基于光耦隔离器或磁耦隔离器的解决方案，利用光耦或磁耦的隔离性能来隔离不同电路之间的干扰，从而保护I2C总线、传感器和微控制器等。
在I2C总线上，数据线(DA)与时钟线(CLK)经过隔离器隔离后，在另一端通过隔离器再次连接到从设备，保障了不同工作电压下数据的传输。
二、的应用广泛应用于医疗、工业自动化、通信、无线电、测量和控制等领域。
在这些领域中，物理隔离在保持信号完整性方面至关重要。
可在数据通信的各种方面提供足够的隔离，包括传输速度、引脚数量和电力需求。
因此，在实际应用中，I2C隔离器被广泛应用于多通道数据采集系统、数字信号隔离、机器人控制器等领域。
三、的类型主要分为两种类型：光耦隔离器和磁耦隔离器。
1. 光耦隔离器光耦隔离器是通过光学耦合隔离的方法实现信号隔离的。
不同于电学隔离器，光耦隔离器利用光学元件传递信号，在高速传输时表现出比较好的性能。
2. 磁耦隔离器磁耦隔离器的隔离原理是利用磁耦合将两端的信号隔离，在进行数据传输的时候，会产生电容耦合效应，导致数据传输速率较低。
但是，在高磁场的环境下，磁耦隔离器的性能会出现问题。
四、的优缺点1. 优点：1）提供更高的信号隔离保护，以保护I2C总线免受噪声干扰；2）在不同电路之间提供电信号隔离，解决了不同电路之间干扰的问题；3）具有低功耗、高可靠性的优点，能够保证I2C总线的稳定性。
2. 缺点：1）会增加布线的复杂度和成本；2）引入了信号延迟问题，可能会影响系统性能；3）由于的隔离效果不是完全隔离，因此仍有可能发生故障。
五、小结通过本文的介绍，我们了解了的原理、应用、类型以及其优缺点等方面的内容。
在日常设计中，我们应选择合适的I2C隔离器，以保证系统的可靠性和稳定性。
随着电子工程的快速发展和应用领域的不断扩大，相信将会得到更加广泛的应用。
隔离驱动 纳芯微
隔离驱动纳芯微隔离驱动是纳芯微公司研发的一种新型驱动技术，它在电路设计中起到了重要的作用。
隔离驱动的主要功能是将输入和输出之间进行电气隔离，以保护电路的稳定性和安全性。
下面将从隔离驱动的原理、应用领域和市场前景三个方面来介绍纳芯微的隔离驱动技术。
一、隔离驱动的原理隔离驱动是通过采用光耦隔离器或磁耦隔离器来实现的。
光耦隔离器主要是利用发光二极管和光敏三极管之间的光学耦合效应，将输入信号转换为光信号，再通过光电转换器将光信号转换为输出信号。
磁耦隔离器则是利用磁场的耦合作用，在输入和输出之间建立磁场耦合，从而实现信号的隔离传输。
隔离驱动的主要作用是解决输入和输出之间的电气隔离问题。
在一些特殊的应用场景中，输入信号可能存在高电压、高电流或高频干扰等问题，如果直接将输入信号传递到输出端口，将会对输出电路产生干扰甚至损坏。
而隔离驱动技术的应用可以有效地解决这些问题，保护输出端口的稳定性和安全性。
二、隔离驱动的应用领域隔离驱动技术在各个领域都有广泛的应用。
首先，在工业自动化领域，隔离驱动被广泛应用于PLC控制系统、变频器、电力电子设备等。
这些设备通常需要与高压、高电流的输入信号进行隔离，以保证系统的正常运行和安全性。
在电力行业，隔离驱动也扮演着重要的角色。
例如，在电力变压器中，隔离驱动可以将输入信号与输出信号隔离，保护变压器的正常运行。
同时，在电力系统的监测和保护中，隔离驱动也可以起到重要的作用，确保系统的可靠性和稳定性。
隔离驱动还广泛应用于医疗设备、通信设备、航空航天等领域。
在医疗设备中，隔离驱动可以保护患者的安全，防止电气信号对患者产生干扰。
在通信设备中，隔离驱动可以解决信号传输中的干扰问题，提高通信质量。
在航空航天领域，隔离驱动可以保护航天器中的电路系统，提高系统的可靠性和稳定性。
三、隔离驱动的市场前景随着工业自动化、智能电网、新能源等领域的快速发展，对隔离驱动技术的需求也在不断增加。
隔离驱动技术可以提供稳定可靠的信号传输，保护电路系统的安全性，因此在各个行业都有广阔的市场前景。
ADuM1100_CN
Http://
第6页/共 6 页
※兼容 VDD1=3V,V DD2=5V 以及 VDD1=5V,V DD2=3V 的工作模式。
五、芯片引脚配置和功能描述
图 2,ADuM1100 引脚图
Http://
第3页/共 6 页
ADuM1100
引脚 1 2 3 4 5 6 7 8 名称 VDD1 VI VDD1 GND1 GND2 VO GND2 VDD2 功能描述 逻辑端供应电源输入 3.0~5.5V 逻辑输入 逻辑端供应电源输入 3.0~5.5V 逻辑端参考地 隔离端参考地 逻辑输出 隔离端参考地 隔离端供应电源输入 3.0~5.5V
第4页/共 6 页
ADuM1100
4、脉宽失真
脉宽失真 P W D （pulse-width distortion） 是指低至高延迟时间 TPLH 与高至低延迟时间 TPHL 之间的最大差值，它显示了器件经过器件输出后保持原样的精确程度。
5、 直流校正功能
磁隔离器每一通道的两组线圈起到脉冲变压器的作用，输入端逻辑电平的变化会引起 一个窄脉冲（2ns） ，经过脉冲变压器耦合到解码器，然后再经过一个施密特触发器的波形变 换输出标准的矩形波， 如果输入端逻辑电平超过 1µs 都没有任何变化， 则校正电路会产生一 个适当极性的校正脉冲，以确保变压器直流端输出信号的正确性，如果解码器一端超过 5µs 都没有收到任何校正脉冲，则会认为输入端已经掉电或不工作，由看门狗电定时器电路，将 输出端强行置为高电平。这确保了磁隔离可以传输直流信号。
