施耐德调试常见问题

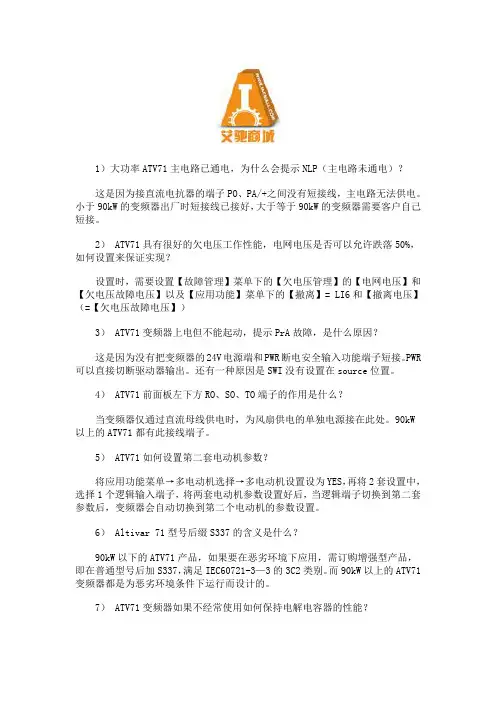

施耐德ATV71系列变频器的常见问题及处理方法
1）大功率ATV71主电路已通电，为什么会提示NLP（主电路未通电）？这是因为接直流电抗器的端子PO、PA/+之间没有短接线，主电路无法供电。
小于90kW的变频器出厂时短接线已接好，大于等于90kW的变频器需要客户自己短接。
2） ATV71具有很好的欠电压工作性能，电网电压是否可以允许跌落50%，如何设置来保证实现？设置时，需要设置【故障管理】菜单下的【欠电压管理】的【电网电压】和【欠电压故障电压】以及【应用功能】菜单下的【撤离】= LI6和【撤离电压】（=【欠电压故障电压】）3） ATV71变频器上电但不能起动，提示PrA故障，是什么原因？这是因为没有把变频器的24V电源端和PWR断电安全输入功能端子短接。
PWR 可以直接切断驱动器输出。
还有一种原因是SWI没有设置在source位置。
4） ATV71前面板左下方RO、SO、TO端子的作用是什么？当变频器仅通过直流母线供电时，为风扇供电的单独电源接在此处。
90kW 以上的ATV71都有此接线端子。
5） ATV71如何设置第二套电动机参数？将应用功能菜单→多电动机选择→多电动机设置设为YES，再将2套设置中，选择1个逻辑输入端子，将两套电动机参数设置好后，当逻辑端子切换到第二套参数后，变频器会自动切换到第二个电动机的参数设置。
6） Altivar 71型号后缀S337的含义是什么？90kW以下的ATV71产品，如果要在恶劣环境下应用，需订购增强型产品，即在普通型号后加S337，满足IEC60721-3—3的3C2类别。
而90kW以上的ATV71变频器都是为恶劣环境条件下运行而设计的。
7） ATV71变频器如果不经常使用如何保持电解电容器的性能？如果变频器长时间没有通电，则其电解电容器的性能将会下降，应每两年将变频器通电5h，以恢复电解电容器的性能，然后检查其工作情况。
建议不要将变频器与线电压直接连接，应使用可调的交流电压源逐渐加压。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
施耐德ATV61故障排除指南
施耐德ATV61故障排除指南施耐德ATV61故障排除指南是为了帮助用户解决可能出现的故障问题而编写的。
本指南提供了一系列常见问题的排除方法和解决方案，以便用户在使用施耐德ATV61变频器时能够更好地应对故障情况。
故障1: 电机无法启动排除方法：1. 首先检查供电是否正常。
确保变频器与电源连接良好，并检查电源线路是否受损或有松动。
2. 检查变频器的控制电缆是否正确连接。
确保控制信号良好，并检查控制线路是否有断路或短路现象。
3. 检查变频器的参数设置。
确认参数设置正确，并且变频器的工作模式符合需求。
故障2: 变频器显示错误代码排除方法：1. 参考施耐德ATV61变频器的用户手册，找到相应的错误代码，并查看错误代码的含义和解决方法。
2. 检查变频器的显示屏是否显示其他有关故障的信息，以便更好地判断和解决问题。
3. 如果错误代码指示需要更换某个部件，请及时联系供应商或维修人员，并按照指示进行更换。
故障3: 变频器出现噪音或震动排除方法：1. 检查变频器是否正常安装。
确保变频器的安装牢固，并且没有松动或不稳定的现象。
2. 检查变频器的通风情况。
确保变频器周围没有堵塞物，并且通风孔畅通无阻。
3. 检查电机是否正常运转。
如果电机出现问题，可能会引起变频器噪音或震动。
故障4: 变频器频繁报警排除方法：1. 检查变频器的温度。
如果变频器超过了允许的工作温度范围，可能会频繁报警。
及时检查冷却系统和散热器是否正常运行。
2. 检查电源电压和电流是否稳定。
不稳定的电源电压和电流可能会导致变频器频繁报警。
3. 检查变频器的参数设置。
确保参数设置与实际工作环境相符。
以上是施耐德ATV61故障排除指南的一些基本内容，希望能对用户在使用施耐德ATV61变频器时遇到的故障问题提供一些帮助和解决方案。
> 注意：本文档提供的排除方法和解决方案仅供参考。
在实际操作中，请遵循相关安全规范和使用说明，并根据实际情况进行操作和调整。
施耐德变频器常见故障及其维修方案
施耐德变频器常见故障及其维修方案导语：查查变频器和面板的版本是不是不兼容，是不是同一时期生产的，你可以看看变频器的编号，哪年生产的；◆施耐德变频器分类施耐德变频器ATV11系列施耐德变频器ATV12系列施耐德变频器ATV21系列◆施耐德变频器常见故障及其维修方案1、故障ERR7：ERREURLS的解决方法（1）、首先下电,然后换一显示模块或拆下显示模块再安上,再次上电观察；若显示ERR7,就可以排除显示模块与控制板接触不良的可能性；另外要检查一下控制板的波特率是否被更改；如需硬件复位,操作如下：（2）、下电后,将选频开关拨到60HZ方位；（3）、上额定电压,变频器RDY后，下电；（4）、再将选频开关拨到50HZ方位,即可；（5）、查查变频器和面板的版本是不是不兼容，是不是同一时期生产的，你可以看看变频器的编号，哪年生产的；（6）、查查控制电源是否过压；（7）、看看控制卡和电源板之间的通讯有无问题；控制卡就是操作面板下面那个板。
（8）、先把操作面板的塑料螺丝解下；（9）、再把下面的那块板子换了；备注：这块控制卡是通用的，更换板子后，上电会报故障CFF，按一下ENT键即可解除更换板子后报的这个故障。
（10）、也有可能是你的两个板子之间的几根线松了，拆下板子后先看线有没有松动。
（11）、另外可以看看风扇是否都在转，可能是风扇不转引起；2、施耐德变频器LFF故障的解决方案（1）、检查AI2输入端的4-20mA信号是否缺失；（2）、检查给定电路的连接维修特色:维修企业化运作，给客户提供持续的保障免费检查、先核维修价，经用户认可再进行维修。
备件充足、交货迅速。
所有维修变频器经负载试验、质量保证，电路板级维修价格优惠。
可提供上门服务，速度快、价格优。
维修流程:第一步：询问用户变频器的故障。
第二步：根据用户的故障描述，分析造成此类故障的原因。
第三步：打开被维修的设备，确认被损坏的器件，分析维修恢复的可行性。
第四步：根据被损坏器件的工作位置，阅读及分析电路工作原理，从中找出损坏器件的原因。
施耐德变频器维修
施耐德变频器维修
一、引言
施耐德变频器作为一种常见的电气设备，在工业生产中扮演着至关重要的角色。
然而，变频器难免会出现故障，而及时有效地进行维修则显得尤为关键。
本文将介绍施耐德变频器的维修方法。
二、常见问题及故障判定
1.电源问题：变频器无法启动或显示异常。
2.过载问题：变频器在正常负载情况下出现过载。
3.散热问题：变频器发热过高导致性能下降。
三、维修方法
3.1 电源问题
•检查电源线路：检查电源线路是否接触良好，并确保电压稳定。
•检查电机：检查电机是否正常运转，如电机故障需及时更换或修理。
3.2 过载问题
•降低负载：可以通过减小负载或调整负载类型来解决过载问题。
•检查参数设置：检查变频器的参数设置是否合理，调整参数以适应实际负载。
3.3 散热问题
•清洁散热部件：定期清洁变频器的散热部件，保持散热效果良好。
•增加散热模块：如有可能，增加散热模块以提高散热效率。
四、预防措施
1.定期检查：定期检查变频器工作状态，发现问题及时处理。
2.保持清洁：保持变频器周围环境清洁，防止灰尘积聚影响散热效果。
3.合理使用：避免频繁启停以减小负载冲击，延长变频器寿命。
五、结论
通过本文的介绍，我们了解了施耐德变频器的常见故障及维修方法，以及预防
措施的重要性。
在生产中，保持变频器的正常运转对提高生产效率意义重大，因此我们应该定期对变频器进行维护和检修，以确保其稳定高效地工作。
施耐德软启动器常见故障的剖析及解决方案

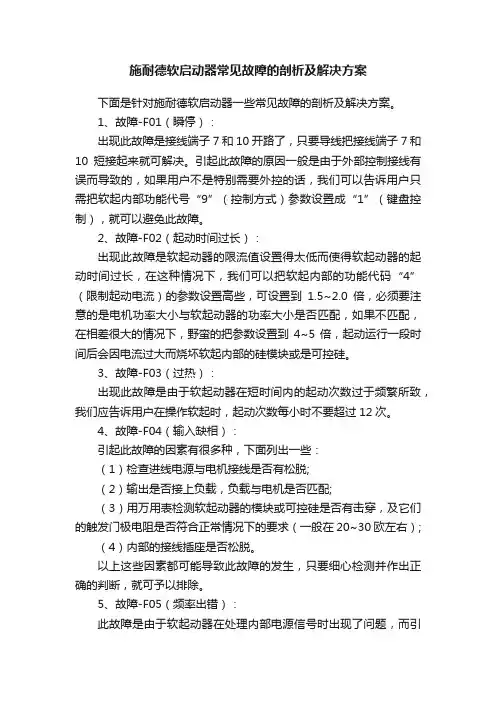

施耐德软启动器常见故障的剖析及解决方案下面是针对施耐德软启动器一些常见故障的剖析及解决方案。
1、故障-F01（瞬停）：出现此故障是接线端子7和10开路了，只要导线把接线端子7和10短接起来就可解决。
引起此故障的原因一般是由于外部控制接线有误而导致的，如果用户不是特别需要外控的话，我们可以告诉用户只需把软起内部功能代号“9”（控制方式）参数设置成“1”（键盘控制），就可以避免此故障。
2、故障-F02（起动时间过长）：出现此故障是软起动器的限流值设置得太低而使得软起动器的起动时间过长，在这种情况下，我们可以把软起内部的功能代码“4”（限制起动电流）的参数设置高些，可设置到1.5~2.0倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配，如果不匹配，在相差很大的情况下，野蛮的把参数设置到4~5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。
3、故障-F03（过热）：出现此故障是由于软起动器在短时间内的起动次数过于频繁所致，我们应告诉用户在操作软起时，起动次数每小时不要超过12次。
4、故障-F04（输入缺相）：引起此故障的因素有很多种，下面列出一些：（1）检查进线电源与电机接线是否有松脱;（2）输出是否接上负载，负载与电机是否匹配;（3）用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求（一般在20~30欧左右）;（4）内部的接线插座是否松脱。
以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。
5、故障-F05（频率出错）：此故障是由于软起动器在处理内部电源信号时出现了问题，而引起了电源频率出错。
出现这种情况需要请教公司的产品开发软件设计工程师来处理。
主要着手电源电路设计改善。
6、故障-F06（参数出错）：出现此故障就需重新开机输入一次出厂值就好了。
具体操作：先断掉软起动器控制电（交流220V）用一手指按住软起控制面板上的“PRG”键不放,再送上软起动器的控制电，在约30S后松开“PRG”键，就重新输入好了现厂值。
施耐德PLC在线修改程序错误的解决方法

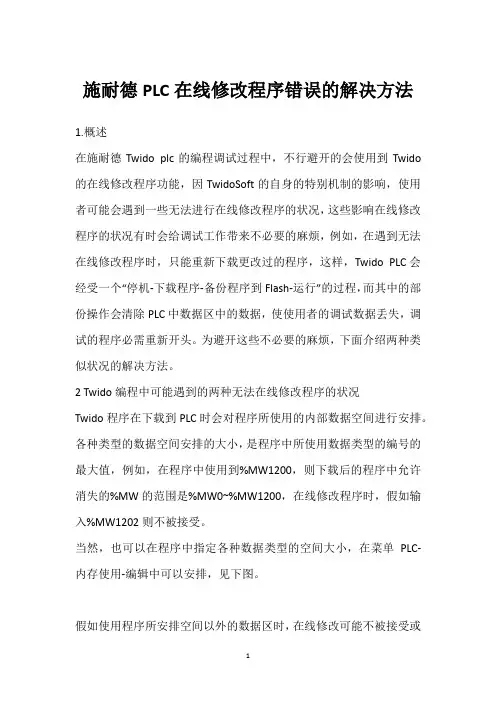

施耐德PLC在线修改程序错误的解决方法1.概述在施耐德Twido plc的编程调试过程中，不行避开的会使用到Twido 的在线修改程序功能，因TwidoSoft的自身的特别机制的影响，使用者可能会遇到一些无法进行在线修改程序的状况，这些影响在线修改程序的状况有时会给调试工作带来不必要的麻烦，例如，在遇到无法在线修改程序时，只能重新下载更改过的程序，这样，Twido PLC会经受一个“停机-下载程序-备份程序到Flash-运行”的过程，而其中的部份操作会清除PLC中数据区中的数据，使使用者的调试数据丢失，调试的程序必需重新开头。
为避开这些不必要的麻烦，下面介绍两种类似状况的解决方法。
2 Twido编程中可能遇到的两种无法在线修改程序的状况Twido程序在下载到PLC时会对程序所使用的内部数据空间进行安排。
各种类型的数据空间安排的大小，是程序中所使用数据类型的编号的最大值，例如，在程序中使用到%MW1200，则下载后的程序中允许消失的%MW的范围是%MW0~%MW1200，在线修改程序时，假如输入%MW1202则不被接受。
当然，也可以在程序中指定各种数据类型的空间大小，在菜单PLC-内存使用-编辑中可以安排，见下图。
假如使用程序所安排空间以外的数据区时，在线修改可能不被接受或消失：对于在线修改程序时需要增加一些数据空间，而所增加的数据超出程序已经安排的最大值引起的无法在线修改的状况，可以在下载程序前开拓肯定数据空间备用。
可以按上图的方式，也可以按下面的方法实现。
在这一段程序中，开拓了4种数据类型的空间：字%MW最大到%MW1800，位%M最大到%M220，定时器%TM最大到%TM100，计数器%C最大到%C90，可以依据程序的实际状况对以上空间的大小进行调整。
另外一种可能引起无法在线修改程序的状况是非可逆性指令表引起的。
在TwidoSoft中，有些指令表程序是无法转换成梯形图，这部分程序被称为非可逆性的，具体可参考相关文档。
施耐德变频器常见故障及处理
施耐德变频器常见问题变频器常见问题1、用模拟量输出口指示电机频率，当电机频率为50Hz时，为什么输出只有16mA?因为变频器最大输出频率参数出厂默认值为60Hz。
所以当变频器输出为50Hz时，模拟输出为16mA。
这时只要将最大输出频率参数改为50Hz即可。
2、有无控制单相交流电机的变频器？没有。
虽然有单相电源输入的变频器，但是其输出都是三相的，只能用于控制三相电机。
3、为什么风机水泵类负载使用变频器节能效果好？根据流体力学的基本定律可知：风机水泵类负载是典型的平方转距负载，其主要特点是：转速n与转矩T以及负载功率P具有如下关系：T∝n2，P∝n3。
即转矩与转速平方成正比，功率与转速立方成正比。
通常风机水泵类负载多是根据满负荷工作需用量来选型，实际应用中大部分时间并非工作于满负荷状态，所以，只要平均转速稍微下降一点，负载功率就下降得很快，从而达到节能效果。
但采用电机直接起动方式时，由于转速无法调节，常用挡风板、阀门来调节风量或流量，这样不仅造成能源的浪费而且由于过大的起动电流造成电网冲击和设备的震动及水锤现象。
采用变频器调速时，可以根据实际工艺需要方便地控制速度。
例如：当电机转速为额定转速的80%时，负载功率为额定功率的（80%）的三次方，即50%左右。
这样可见，转速下降二成，节能达四成多。
同时，可以方便地实现闭环恒压控制，节能效率将进一步提高。
使用变频器避免了起动时对电网的冲击，降低设备故障率，消除震动和水锤现象，延长设备使用寿命，同时也降低了对电网的容量要求和无功损耗。
4、三相380V电源供电的ATV71/61变频器标准产品的基本配置是什么？中文液晶屏：15KW以下是选配件，15KW以上标配。
直流进线电抗器：•0.75kw-15kw没有内置直流电抗器，需要时作为附件选择；•90KW以上的标准产品直流电抗器随变频器交付，需用户按照安装图装配，如果不定购直流电抗器，在型号末尾添加一个“D”；•18.5KW-75KW已内置。
20个施耐德变频器基本故障，产生原因和解决方法，老电工全告诉你
20个施耐德变频器基本故障，产生原因和解决方法，老电工全
告诉你
变频器在现在的工业生产应用中非常普遍，几乎电动机的调速，运转，恒压供水系统等很多的地方都离不开变频器，随着变频器的普及使用，相应的，对于电力维护人员的要求也水涨船高，很多地方的电力维修人员都需要懂变频器，因此了解和熟悉变频器的常见故障，产生故障的原因以及故障的解决方法很重要，下面我们就以施耐德变频器为例，来具体看看变频器常见的故障，产生故障的原因以及具体的解决方法：。
施耐德变频器常见故障解决方法（六）
施耐德变频器常见故障解决方法（六）
故障现象：高速运行时出现SNF负载不跟随故障。
故障分析：此故障是指运行时，编码器反馈的速度值和变频器实际输出的速度值之间存在较大误差。
一般来说是因为负载太重，加速太快，机械卡住比如抱闸突然关闭，编码器信号不准确等原因。
解决方法：此故障只会在电机控制类型设为FVC闭环时出现。
而且一般是在高速挡位出现，建议减小高速档位速度，或者更换编码器，或者编码器卡，或适当增大“变频器菜单-设置-速度环比例增益”但不要超过40%。
另外，一些大塔的起升机构钢丝绳卷筒上有超速保护开关。
这个开关如果不正常会导致高速档位时电机制动器突然抱死，导致出现负载不跟随的情况。
ps:仅供参考，实际过程中也可能遇到更多奇葩问题，用心观察，注意安全。
施耐德变频器常见故障原因及处理方法
施耐德变频器常见故障原因及处理方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、电源故障1. 原因：输入电压不稳定或电源线连接不良。
施耐德调试常见问题
施耐德调试常见问题一、ATV58何时选用输出滤波器？1、输出滤波器串接在变频器与电机之间，用以：A 限制电机端的dV/dtB 限制电机端的电压峰值C 减少电机漏电流D 减少变频器的辐射干扰2、是否需要配臵滤波器跟电缆长度，电缆是否屏蔽，开关频率的大小，电缆的截面积，以及变频器和电机的规格都有关系。
按照ATV58的样本，在开关频率为4KHz时，若屏蔽电缆超过50米或非屏蔽电缆超过100米需要加输出滤波器或输出电抗器。
3、若一台变频器驱动几台并联连接的电机，则电缆长度应该按电机电缆长度之和考虑。
4、输出滤波器的形式很多，包括出线电抗器，LR滤波器，LC滤波器，以及LR滤波器加电容，正弦波滤波器等等。
最详细的资料见ATV71的样本。
5、A TV58的样本上描述的输出滤波器和输出电抗器类型不唯一，建议按下表统一选型。
二、变频器的通断频率与输出频率的区别？1、根据PWM的原理，交直交型变频器的输出电压是由整流获得的直流电压通过逆变桥的六个功率器件（通常是IGBT)反复通断所获得的。
输出电压的波形看起来是脉冲串，其占空比在周期性地变化，从而获得周期性变化的基波电压，即为所需要的一定频率和一定大小的输出电压。
2、通断频率通常称为开关频率，即IGBT反复通断的频率，或称为切换频率，又因为从输出波形来看，好像是将需要的基波电压调制在脉冲电压内似的，所以又称为开关频率。
3、输出频率决定所驱动电机的转速，通断频率影响输出波形的质量，对电机的发热，射频干扰，噪声，漏电流等有很大的影响。
三、进线电抗器和滤波器的作用分别是什么？1、进线电抗器的作用是：A 减少变频器所产生的低频谐波电流B 减少变频器总的电流均方根值，降低配电回路负荷C 提高功率因数，减少无功功率D 避免功率因数补偿装臵过热和谐振E 提高变频器抗电压瞬变的能力2、进线滤波器的作用是：A 减少变频器产生的射频干扰（传导和辐射）B 提高变频器的抗扰性C 使变频器符合相关的EMC标准4.变频器、软起动器的风扇如何工作ATV58/38/ATV11上电其风扇即转动。
施耐德变频器常见故障解决方法（二）
施耐德变频器常见故障解决方法（二）故障：漏电保护开关跳闸故障分析：1.变频器的EMC滤波器的跳线未拔起来2.电机绝缘有问题3.电缆绝缘有问题4.漏电保护器有问题，推荐使用200mA以上的漏电保护值得漏电保护开关解决方法：1.将EMC接地跳线拔出来。
注意不要拔掉了，只要拉出来到拉不动的位置即可，附详图。
2调整开关频率：“变频器菜单--电机控制--变频器开关频率”，可调小，但不建议调到2KHZ以下，会影响变频器性能3.检查电机和电缆的绝缘，注意要将电缆和变频器脱开后才能用摇表测绝缘，严禁直接在变频器端子上使用摇表。
4.更换漏电保护器需要注意的是，一定要在断电情况下操作，曾经小编有个同事在处理变频器的问题上，因为觉得是个小问题，没有断电，螺丝刀不小心碰到了电缆，导致损坏了变频器，因为导电起火，自己还吓得够呛，所以朋友们一定要注意，断电再操作，断电再操作，断电再操作，重要的事情说三遍。
故障：起升机构编码器问题，会导致：电机短路，速度很慢，电流限幅，齿轮箱响声大等。
故障分析：编码器如果有问题，会导致以下关联问题：1.启动后，速度很慢，每个档位都很慢2.出现电机短路故障3.出现电流限幅，中文面板左上角显示CLI，表示电流已经到了变频器的最大输出能力4.齿轮箱响声大解决方法：1.核对“电机控制”菜单内的“电机额定功率，额定电流，额定速度，额定频率”一定要和电机外壳标明的数据一致2“设置”菜单内“速度环比例增益”设为20%~40%，推荐30%，齿轮箱响声大可适当减小该值。
3.“电机控制”菜单内“编码器信号类型”设为AB，“脉冲数量”设为6004.检查编码器接线：白0VS,棕+VS，白B-，黄B，白A-，绿A，入股按照此接法存在问题，则将黄色和绿色对调后，断电重启再试。
5，检查编码器是否损坏。
施耐德ATV68变频器常见故障维修方法
施耐德ATV68变频器常见故障维修⽅法变频器⼴泛应⽤于各⼯业领域，尤其在电梯、纺织、机床、起重运输和港⼝等⾏业。
⽽施耐德变频器以其稳定的性能、丰富的组合功能、良好的动态特性、超强的过载能⼒以及⽆可⽐拟的灵活性，在变频器市场占据着重要的地位。
下⾯就以施耐德变频器为例，给⼤家介绍⼀下使⽤ATV68变频器过程中常见出现的⼀些故障。
⼀、起动器不能起动，没有故障显⽰1、如果显⽰器没有发亮，请检查变频器的电源。
2、如果要相应的逻辑输⼊没有通电，“快速停机”或“⾃由停机”功能的赋值就会阻⽌变频器起动。
在⾃由停机时ATV68显⽰（⾃由停机），在快速停机时ATV68显⽰（快速停机）。
这是正常的，由于这些功能为0时被激活，以致如果有连线中断，变频器就会安全停机。
3、确保运⾏命令输⼊按照所选的控制模式（2/3线控制）与（2线类型）参数。
4、如果给定通道或命令通道被分配给通信总线，当连接电源时，变频器就会显⽰（⾃由停机）且保持在停机模式直到通信总线发送⼀个命令。
⼆、不能⾃动复位的故障必须在复位之前通过先关闭再打开的⽅式清除故障原因。
A12F、EnF、SOF、与tnF故障也可以通过逻辑输⼊或控制位远程复位。
EnF、lnFA、lnFb、SOF、SPF、与tnF故障可以通过逻辑输⼊或控制位禁⽌和远程清除。
三、可选卡被更换或拆掉当可选卡被拆掉或被别的更换时，变频器在通电时就会锁定在（错误的设置）故障模式。
如果卡被故意更换或拆掉，通过按两次ENT键就能清除故障，这将会使得受卡影响的参数组恢复为出⼚设置。
具体如下：卡被同⼀类型的卡更换1、I/O卡：变频器菜单（drM）2、编码器卡：变频器菜单（drM）3、通信卡：仅通信卡专⽤的参数4、Controller inside（内置控制器）卡：编程卡菜单（PLC）卡被拆掉（或被不同类型的卡更换）1、I/O卡：变频器菜单（drM）2、编码器卡：变频器菜单（drM）3、通信卡：变频器菜单（drM）与通信卡专⽤的参数4、Controller inside（内置控制器）卡：变频器菜单（drM）与编程卡菜单（PLC）四、控制卡更换当控制卡被额定值不同的变频器上设置过的控制卡更换时，变频器在通电时就会锁定在（电源确认故障）故障模式。
杭州施耐德变频器维修常见故障分析
施耐德变频器作为众多品牌中的一种，一直都受到人们的欢迎。
很多人就会感到疑惑了，到底什么吸引着我们呢？总结来说，就是变频器维修相对其他的比较简单，出现的故障也是能很快得到解决。
下面，我们就具体分析一下吧。
1、OC报警键盘面板液晶显示：加减速恒速时过流。
短时间大电流，电流检测电路一般从动板OC警报是一个问题，模块也可能会受到影响冲击，也可以继续一个复位后发生，原因基本上以下几种情况：马达电缆太长，电缆选择结果输出阈值泄漏电流或输出电缆连接器和电缆是松散的，电弧放电引起的负载电流增加时效果的损害。
小容量的24V风扇电源在短路时也会导致OC3报警。
此时，主板上的24V风扇电源会损坏，主板的其他功能正常。
2、OLU报警键盘面板LCD显示：变频器过载。
当G/P9系列变频器出现此报警时，可通过三种方法解决：一是修改“扭矩增大”、“加减速时间”、“节能运行”等参数设置;二是用卡式表测量变频器输出是否真的过大;三是用示波器观察主板左上角检测点的输出，判断主板是否损坏。
3、OU1报警键盘面板液晶显示：加速过电压。
当普通变频器出现OU报警时，首先要考虑电缆是否太长，绝缘是否老化，直流中间环节的电解电容是否受损，以及电动机的在线自整定是否可考虑大惯性负载。
此外，在启动时，用万用表测量中间直流环节电压。
如果测量仪器的显示电压与操作面板LCD的显示电压不同，则主板的检测电路将出现故障，需要更换主板。
当直流母线电压大于780 VDC时，变换器发出OU报警;低于350 VDC 时，变换器发出欠压LU报警。
4、LU报警键盘面板LCD显示：下电压。
如果设备经常出现lu欠压报警，可以考虑对变频器参数进行初始化(h03设为1确认)，然后增加变频器的载频。
如果e9设备的lu欠压警报未能重置，则驱动板存在问题。
看到这里，大家应该知道杭州施耐德变频器维修的一些具体知识了吧，希望能对大家有所帮助。
杭州联凯机电工程有限公司成立于2011年，是一家专业从事工业自动化设备销售、维护及电气系统维修改造的高科技公司。
施耐德ATV71故障对策
故障记录2：2012-04-20，湖南株洲冶炼厂有一台ATV61的变频器，由于 有一选择开关LI3置于1，虽然AI1有值，但输入频率为0，把LI3置于0后 OK。或把1.7应用功能给定切换RCB改为Fr1，Fr1b设为no，ATV61不好。
故障说明：当变频器刚上电时，如它发现一个错误的配置，则触发CFF报 警。
故障原因：1、可选卡的更换或移走（I/O,ENCODE,COM,Application等） ；
2、用不同功率的控制卡更换；
3、电流配置不协调。
4、刚做完软件升级。
对策：1、检查有无卡错误；
2、是否有故意更换/移走卡；
3、返回出厂设置或恢复以前的配置。
故障原因：编码器的测量值与反馈值的差大于FRS的4%。
对策：1、检查接线，确认编码器的类型，是PNP或NPN，因不同
的类型有不同的接线图。
Hale Waihona Puke 2、检查时报警，可把A与A-，B与B-互换再作检查。
3、如编码器与电机的距离较长，则要使用长线性的编码
器，另两种编码器的距离较短。
ENF:编码器反馈故障
Example: 2010-09-28，信阳钢铁厂3#转炉，测试编码器时，刚开始时， 监视里的“测量输出频率”为0，这时编码器检查肯定测试不过去。只有 当“测量输出频率”的值与输出频率大小、方向均一致时，编码器检查才 能通过去。或者通过通讯W5611字也可，要有值才可以。编码器测试时， 网络控制也可以 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、ATV58何时选用输出滤波器？1、输出滤波器串接在变频器与电机之间，用以：A 限制电机端的dV/dtB 限制电机端的电压峰值C 减少电机漏电流D 减少变频器的辐射干扰2、是否需要配臵滤波器跟电缆长度，电缆是否屏蔽，开关频率的大小，电缆的截面积，以及变频器和电机的规格都有关系。
按照ATV58的样本，在开关频率为4KHz时，若屏蔽电缆超过50米或非屏蔽电缆超过100米需要加输出滤波器或输出电抗器。
3、若一台变频器驱动几台并联连接的电机，则电缆长度应该按电机电缆长度之和考虑。
4、输出滤波器的形式很多，包括出线电抗器，LR滤波器，LC滤波器，以及LR滤波器加电容，正弦波滤波器等等。
最详细的资料见ATV71的样本。
5、A TV58的样本上描述的输出滤波器和输出电抗器类型不唯一，建议按下表统一选型。
二、变频器的通断频率与输出频率的区别？1、根据PWM的原理，交直交型变频器的输出电压是由整流获得的直流电压通过逆变桥的六个功率器件（通常是IGBT)反复通断所获得的。
输出电压的波形看起来是脉冲串，其占空比在周期性地变化，从而获得周期性变化的基波电压，即为所需要的一定频率和一定大小的输出电压。
2、通断频率通常称为开关频率，即IGBT反复通断的频率，或称为切换频率，又因为从输出波形来看，好像是将需要的基波电压调制在脉冲电压内似的，所以又称为开关频率。
3、输出频率决定所驱动电机的转速，通断频率影响输出波形的质量，对电机的发热，射频干扰，噪声，漏电流等有很大的影响。
三、进线电抗器和滤波器的作用分别是什么？1、进线电抗器的作用是：A 减少变频器所产生的低频谐波电流B 减少变频器总的电流均方根值，降低配电回路负荷C 提高功率因数，减少无功功率D 避免功率因数补偿装臵过热和谐振E 提高变频器抗电压瞬变的能力2、进线滤波器的作用是：A 减少变频器产生的射频干扰（传导和辐射）B 提高变频器的抗扰性C 使变频器符合相关的EMC标准4.变频器、软起动器的风扇如何工作☐ATV58/38/ATV11上电其风扇即转动。
☐ATV31的风扇当变频器接到电机通电的指令即转动，停止输出10秒后停止转动。
☐ATV68和ATV71/61主回路通电后风扇即转动，控制回路用外接24V电源供电时不转动。
☐ATS48当检测到散热器温度到达某值时转动，低于某值时停止转动。
若安装旁路回路，则风扇不会转动。
☐一些其它品牌变频器如同ATS48根据温度控制风扇的起停，有其优点，即延长风扇的寿命，但也有其缺点：不能充分发挥冷却和通风的作用，风扇频繁通断也对风扇的寿命有影响等等。
5.变频器有几种语言☐ATV31/ATS48/ATV11只有简写的参数代码，没有语言注解；☐ATV58/38有菜单或参数代码和注解，注解的语言有英语，法语等5种；☐ATV68有参数或菜单词条和编号，语言有英语，法语和德语等5种；☐ATV61/71有参数代码，参数编号和完整的参数名称，有包含中文在内的6种语言。
还可以写入其它语言。
有中文非常重要。
☐目前竞争对手的显示有中文为：ABB的ACS510/550,富士的G11,P11等6.有无控制单相交流电机的变频器☐施耐德公司的变频器输出的都是对称平衡三相电压，用来驱动三相电机的，不能用来驱动单相电机；☐单相异步电动机的原理与三相电机略有不同，起动特性区别很大，对变频器有特殊的要求。
☐所谓单相变频器或三相变频器，是指其输入电压是单相或三相，整流之后就一样了。
一般来讲，输出电压的的值小于或等于输入电压。
如进线电压为220V，输出电压最多是220V，不能输出380V的电压。
☐有些国产或台湾品牌的变频器可以驱动单相电机，但市场容量很小。
而且单相电机的功率不会很大，往往就是几十到几百瓦，价值很低。
7.变频器的给定用电位器的阻值是多大？☐受限于10V/5V/+-10V电源的驱动能力和给定电压信号的输入阻抗。
☐一般为1K到10K，通常为2.2K/4.7K/5.1K。
☐对其额定功率没有要求，有1/4瓦就足够了。
8.ATV11亚洲版与其它版本的主要区别是什么？☐亚洲版的操作面板有起停按键和给定电位器，欧洲版和美洲版没有。
☐亚洲版的逻辑输入可设定为正逻辑（源）和负逻辑（漏），欧洲版和美洲版只有正逻辑。
☐亚洲版和美洲版没有内臵EMC滤波器，欧洲版有内臵B级EMC滤波器。
☐亚洲版和美洲版有100...120V和200...240V两种电压等级，欧洲版只有200...240V电压等级。
☐欧洲版内臵B级EMC滤波器，亚洲版和美洲版没有内臵EMC滤波器，但可以安装EMC选件。
9.ATV11如何恢复出厂设定？☐在FUN-菜单下将参数-FCS的内容由-no设为yes即可。
☐注意：按确认键需要保持2秒钟。
10.如何将ATV31的操作界面臵于机柜的门上☐ATV31本体集成有一个4位7段码操作终端，不可将其拔出。
☐需要定购一个远程操作面板套件，型号为VW3A31101。
☐套件包括远程操作面板，安装防护套以及一根三米长的延伸电缆。
☐在机柜上按推荐尺寸开孔，并将远程操作面板连同安装防护套安装在机柜的门上。
☐将延伸电缆的水晶头端插入变频器的串行通讯口，SUB-D9端固定在远程操作面板即可。
☐远程操作面板的防护等级为IP65.☐远程操作面板还可作为参数的保存和下载用。
11.ATV38是否可选用制动电阻☐15KW以下的ATV38没有将直流母线端子引出来，不连接制动单元；☐18.5KW以上的ATV38没有内臵制动单元，但直流母线端子引出来了，使用外加的制动单元（第三方），可以连接动电阻。
☐ATV38用来控制风机和泵，一般不需要快速停车，不需要安装制动电阻。
12.ATV38是不是要配进线电抗器☐对于单台变频器而言，从减少谐波的角度考虑，若功率较小，如在15KW以下，一般不配进线电抗器；若在18.5KW至75KW之间，进线电抗器已经内臵；若在90KW以上，建议配臵选件电抗器。
☐若有下列情况或客户有特别要求，必须安装线路电抗器：⏹变频器已经对连接在同一电网上的其它设备产生传导干扰⏹电源质量不好，容易相不平衡或有浪涌电压⏹变压器相对于变频器容量很大，容易产生谐波传导⏹同一PCC下安装大量变频器13.变频器型号后面的后缀表示什么意思？☐ATV变频器后面的后缀意义对于不同的系列是统一的。
☐型号后带X表示没有内臵EMC滤波器，如ATV58/ATV38的18.5KW以上的规格，ATV71三相200…240V的规格。
☐型号后带Z表示不带操作面板或图形操作终端，如ATV58/ATV38以及ATV71的15KW以下的规格或ATV61的18.5KW以下规格。
☐型号后带E/U/A分别代表欧洲版，美洲版和亚洲版。
☐ATV71的90KW以上的规格型号后带D表示供货时不配直流电抗器。
☐型号后带S***代表特殊版本，如其中专用版，带特别防护版等。
14.ATV58的内臵EMC滤波器与外臵EMC滤波器有什么区别？☐15KW以下规格均内臵EMC滤波器，18.5KW以上有两种规格，带EMC滤波器和不带EMC滤波器。
☐型号后不带X的规格都是内臵EMC滤波器的，带X的没有内臵EMC滤波器。
☐内臵的滤波器不能拆掉，没有内臵EMC滤波器的也没有标配内臵滤波器选件。
☐即使没有内臵EMC滤波器，ATV58也有CE标识。
☐带内臵EMC滤波器后，ATV58在规定的开关频率和规定的出线屏蔽电缆长度下，符合IEC/EN55022LevelA标准。
☐外臵EMC滤波器，称为附加的射频干扰滤波器（RFI滤波器），或称为脚印滤波器，因为它安装在变频器下方，与变频器共用散热器。
☐外臵EMC滤波器后，在规定的开关频率和规定的出线屏蔽电缆长度下，符合IEC/EN55022Level B 标准。
15.ATV58的操作终端远程连接附件包含哪些东西？☐型号为VW3A58103☐包含：⏹密封安装套，可使防护等级达到IP65；⏹一根三米长的电缆，连接远程操作面板和变频器；⏹螺钉，将密封安装套连同操作终端安装在机柜门上；⏹安装手册，包括机柜开孔尺寸☐不包含操作面板，操作面板标配于变频器，也可单独订货，型号VW3A5810116.变频器能否驱动绕线式异步电机☐可以，但选型和使用有一些注意事项。
☐选型时，应考虑绕线式异步电机和变频器的功率匹配，要以电流为准，变频器的额定输出电流应超过电机的额定电流；最好能放大一挡选型。
☐将滑环电阻短接时，可保留一小部分，以保证起动力矩。
17.变频器的逻辑端子设为“FLO”是什么意义？☐如果没有特别指明，变频器控制是通讯控制优先的，亦即如果有写指令控制变频器，则控制方式为在线控制，起停命令和速度个定信号来自于通讯指令；☐如果某逻辑端子设定为“FLO”（强迫本地控制），则若其处于非激活状态，在线控制有效；若处于激活状态，本地控制有效。
☐这里本地控制是指来自于端子的控制或操作面板的控制，取决于LCC的设定为no或yes。
18.ATV58已经显示“RUN”,模拟输入AI1有信号，为什么电机不转？☐一种情况是，变频器设定为操作面板控制，按“RUN”键使其起动，但给定须从SUP-或SET－菜单中的LFr给出，AI1 给定有效。
☐另一种情况是，宏配臵设臵为变转矩宏，这时LI3自动分配为“RFC”，即给定手动/自动切换功能，LI3未激活时，为AI2给出的模拟电流输入（自动信号）有效；只有将LI3激活或将LI3的给定切换功能取消，方有效。
19.ATV58的文件操作功能如何实现？☐ATV58的操作面板可以存贮4套文件（配臵）。
☐将变频器的参数设臵完成后，在文件菜单（FILE)中找到参数FOT( 文件操作类型），进入并找到Save，选择FIL1至FIL4，存入相应的文件中。
☐ATV58的操作面板一共有4给文件（配臵）存贮空间，可以相应存贮4套配臵。
☐文件存贮在操作面板的EEPROM中，变频器掉电或将面板摘除，配臵文件不会丢失。
☐可将配臵文件下在给对应规格和配臵的变频器。
方法是，FILE-FOT-RECALL-FILE*。
如此进行参数拷贝。
☐恢复出厂设定的方法是，FILE-FOT-INIT-<ENT>-<ENT>-<ENT>20.ATV58修改宏配臵后，为什么不能运转了？☐出厂设定为物料输送宏，为两线制控制，可以正常运转。
☐若改为变转矩宏，仍然为两线制控制，也可以正常运转。
☐若改为一般应用宏，则逻辑输入LI3自动设臵为自由停车，即使能输入端。
在未激活的情况下，变频器锁定输出，即使有运行命令，也不能正常运转。
只有将其激活，变频器才能运行。
☐注意：若变频器不能起动，应检查变频器是否有逻辑输入被设定为自由停车或快速停车，自由停车和快速停车在端子未激活时，变频器不能输出。
只有先将其激活，才能正常起动。
