一体杆智慧路灯系统设计方案智慧路灯系统是基于物联网技术的一种创新型路灯照明管理系统,通过数据采集、传输、分析和控制,实现对路灯的智能管理和优化能源消耗。

下面是一体杆智慧路灯系统的设计方案。

一、系统架构设计一体杆智慧路灯系统的架构主要包括以下几个模块:路灯控制器、通信网关、数据存储与分析平台以及远程管理平台。

1. 路灯控制器:每个路灯杆上都安装有一个路灯控制器,它负责控制路灯的开关、亮度调节和故障检测等功能。

控制器内置传感器可以感知周围的光线、温度和湿度等环境信息,并将这些数据发送给通信网关。

2. 通信网关:通信网关是系统的核心部件,负责路灯控制器和数据存储与分析平台之间的通信。

通信网关采用无线通信技术,如LoRa或NB-IoT,实现与路灯控制器的双向通信,同时将采集到的数据传输到数据存储与分析平台。

3. 数据存储与分析平台:数据存储与分析平台负责接收和存储采集到的路灯数据,并对数据进行处理和分析。

通过对数据的分析,可以实现路灯的故障检测、能耗分析以及智能调光等功能。

同时,数据存储与分析平台还提供对数据的可视化展示和远程操作控制。

4. 远程管理平台:远程管理平台是系统的用户界面,通过远程管理平台,管理员可以对路灯进行远程监测和管理。

管理员可以实时监测路灯的工作状态,并对路灯进行远程开关、亮度调节和故障排查等操作。

二、关键技术实现1. 无线通信技术:采用无线通信技术,如LoRa或NB-IoT,实现路灯控制器与通信网关之间的远程通信。

这些通信技术具有低功耗、长传输距离和广覆盖等特点,非常适合在城市中使用。

2. 数据存储和分析技术:采用云存储和大数据分析技术,将采集到的路灯数据存储在云端,并通过数据分析算法对数据进行处理。

通过对数据的分析,可以实现对路灯工作状态的监测和预测,优化能耗消耗和维修调度。

3. 光照感应技术:路灯控制器内置光照传感器,可以感知光照强度,并根据设定的亮度阈值进行智能控制。

当光照强度低于设定阈值时,路灯会自动调整亮度,实现节能目的。

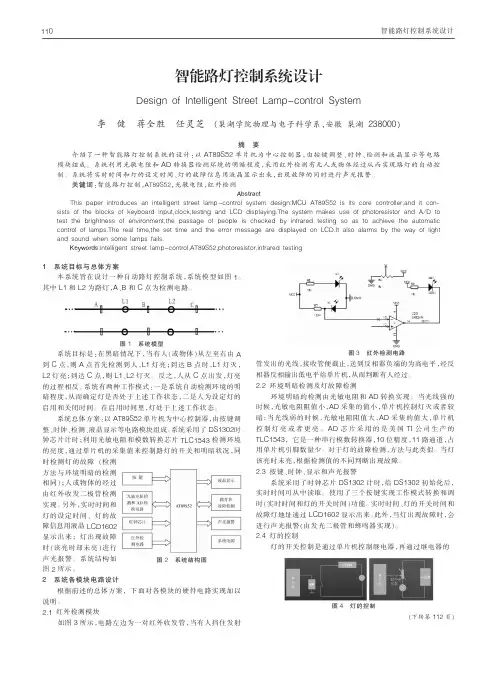

智能路灯控制系统设计

智能路灯控制系统设计

3 结束语 系统综合集成滚动码加
密技术、汽车刹车油路控制 技术及智能单向阀控制技 术,实现了汽车四轮锁定防 盗抢功能,增加了汽车防盗 系统破解难度,提高了汽车 防盗抢性能。 研制的“基于 刹车油路控制的汽车四轮 锁定防盗抢装置”, 形成了 批量生产和销售,已在多个 单位成功应用,获得了良好 的经济效益和社会效益。
L2 灯亮;到达 C 点,则 L1、L2 灯灭。 反之,人从 C 点出发,灯亮
的过程相反。 系统有两种工作模式:一是系统自动检测环境的明
暗程度,从而确定灯是否处于上述工作状态,二是人为设定灯的
启用和关闭时间。 在启用时间里,灯处于上述工作状态。
系统总体方案:以 AT89S52 单片机为中心控制器,由按键调
Abstract This paper introduces an intelligent street lamp-control system design:MCU AT89S52 is its core controller,and it consists of the blocks of keyboard input,clock,testing and LCD displaying.The system makes use of photoresistor and A / D to test the brightness of environment,the passage of people is checked by infrared testing so as to achieve the automatic control of lamps.The real time,the set time and the error message are displayed on LCD.It also alarms by the way of light and sound when some lamps fails. Keywords:intelligent street lamp-control,AT89S52,photoresistor,infrared testing

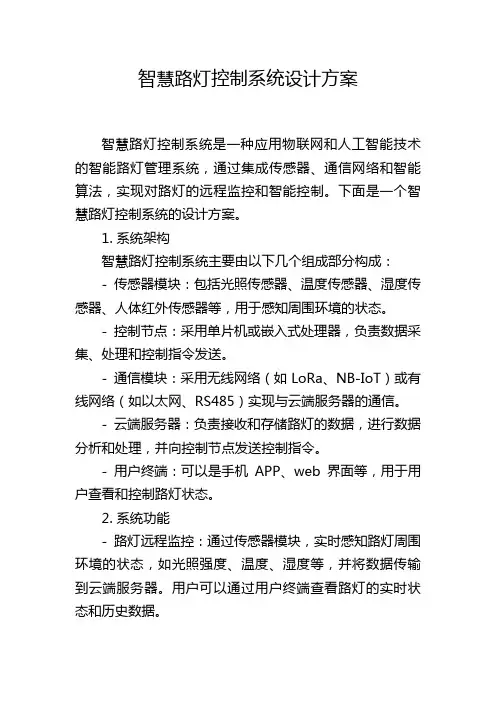

智慧路灯控制系统设计方案,1200字
